Tomcat（三）启动流程

跟踪Tomcat源码，为VERSION 10.1.26例，具体环境搭建见上一节见Tomcat10.1.26源码导入IDEA2024.1.4问题 ，启动脚本startup.bat，启动的时候要找main方法。

初始化

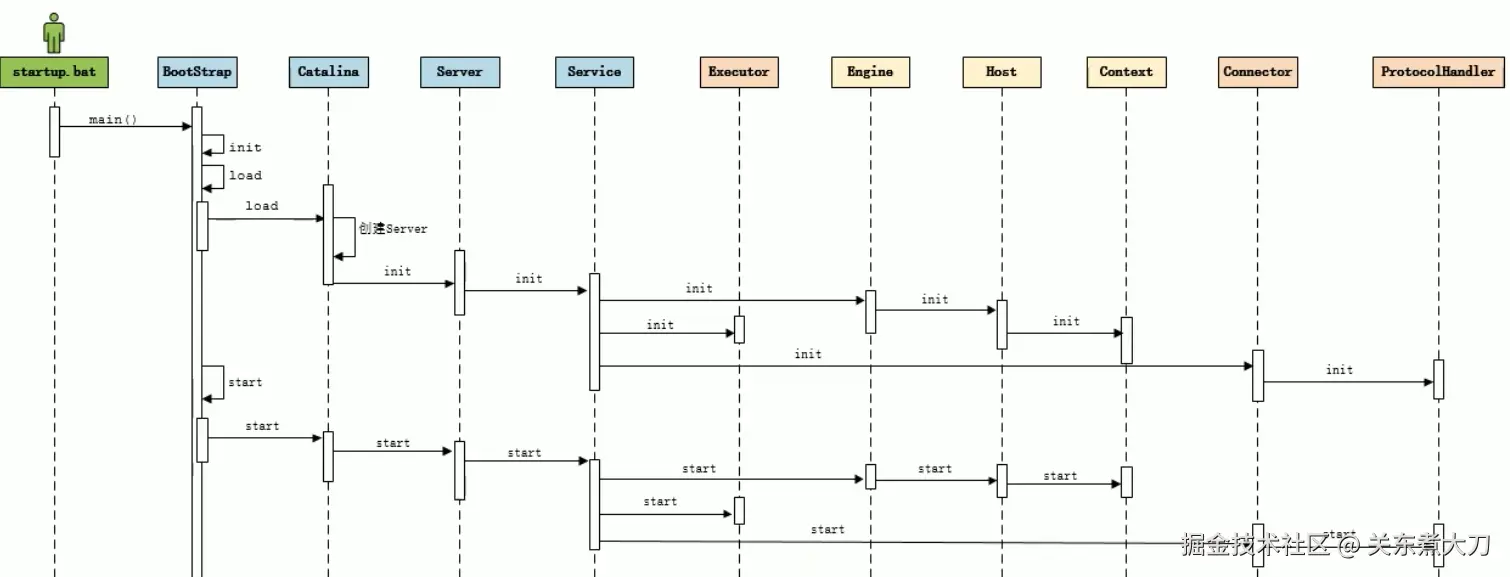

初始化及启动时序图如下，主要对Tomcat配置文件进行加载，监听对应端口号，准备接收客户端请求：

找到mian方法

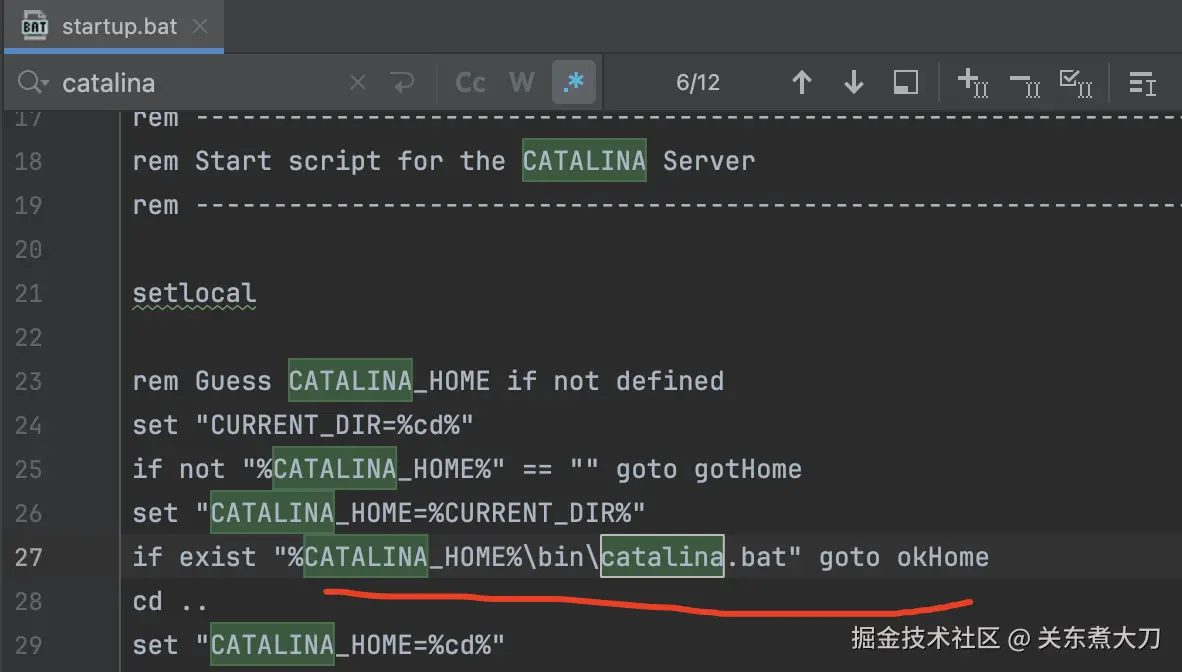

• startup.bat中执行catalina.bat

• catalina.bat中定义MAINCLASS指定了Bootstrap

初始化

主要加载类加载器，初始化Vatalina等容器

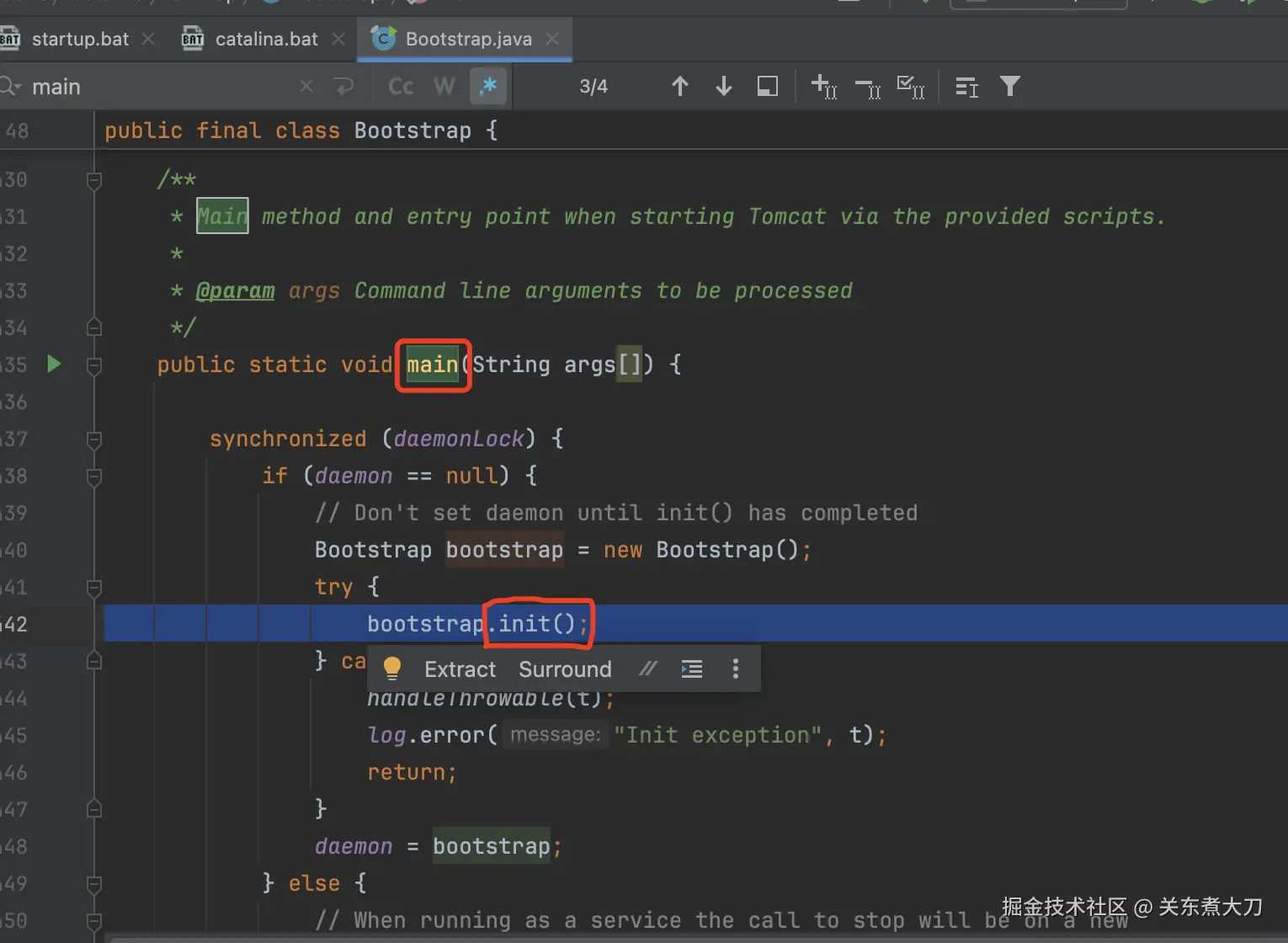

• Bootstrap的main方法中调用init初始化

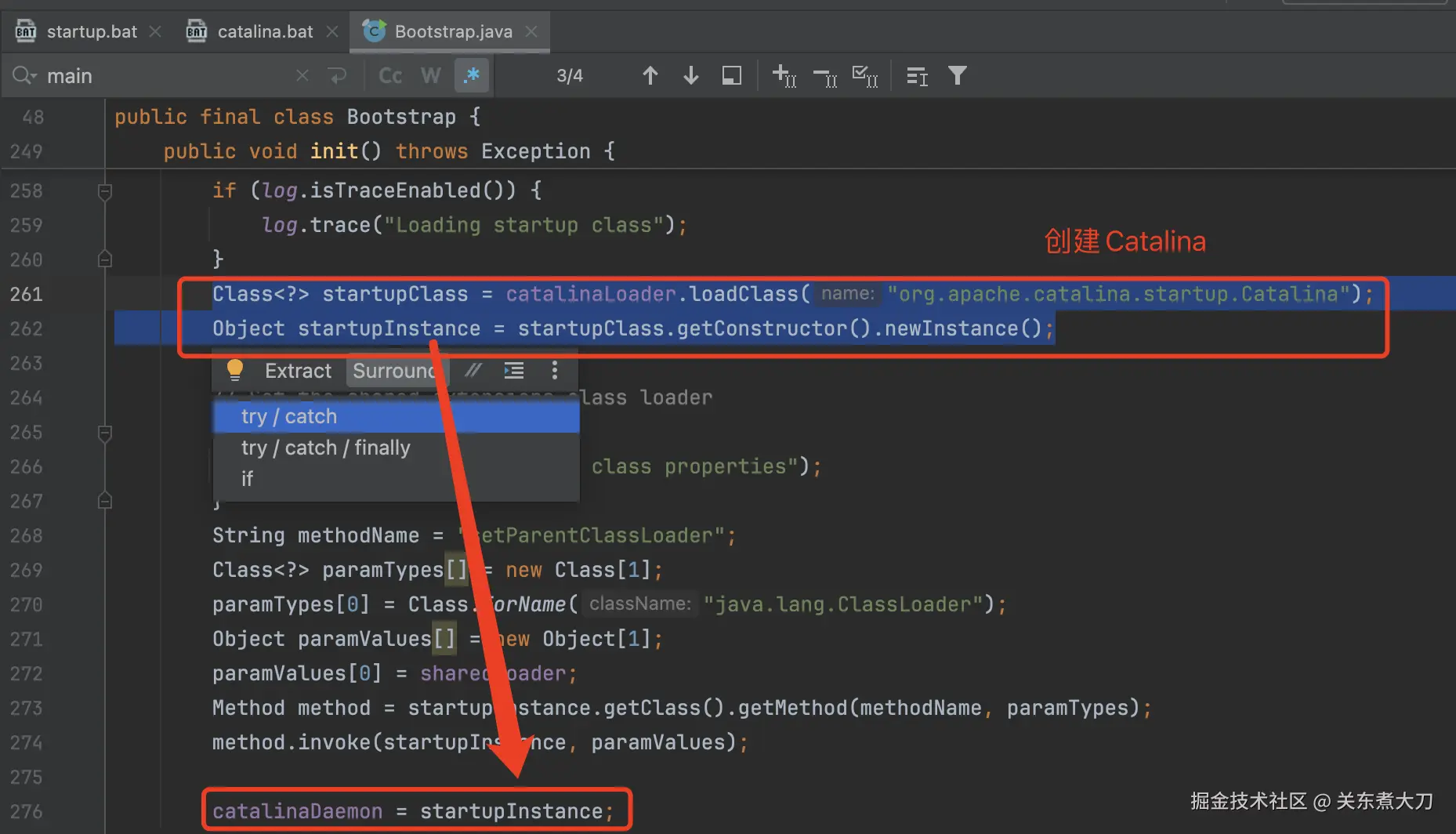

• init方法中，通过反射创建Catalina及初始化类加载器。

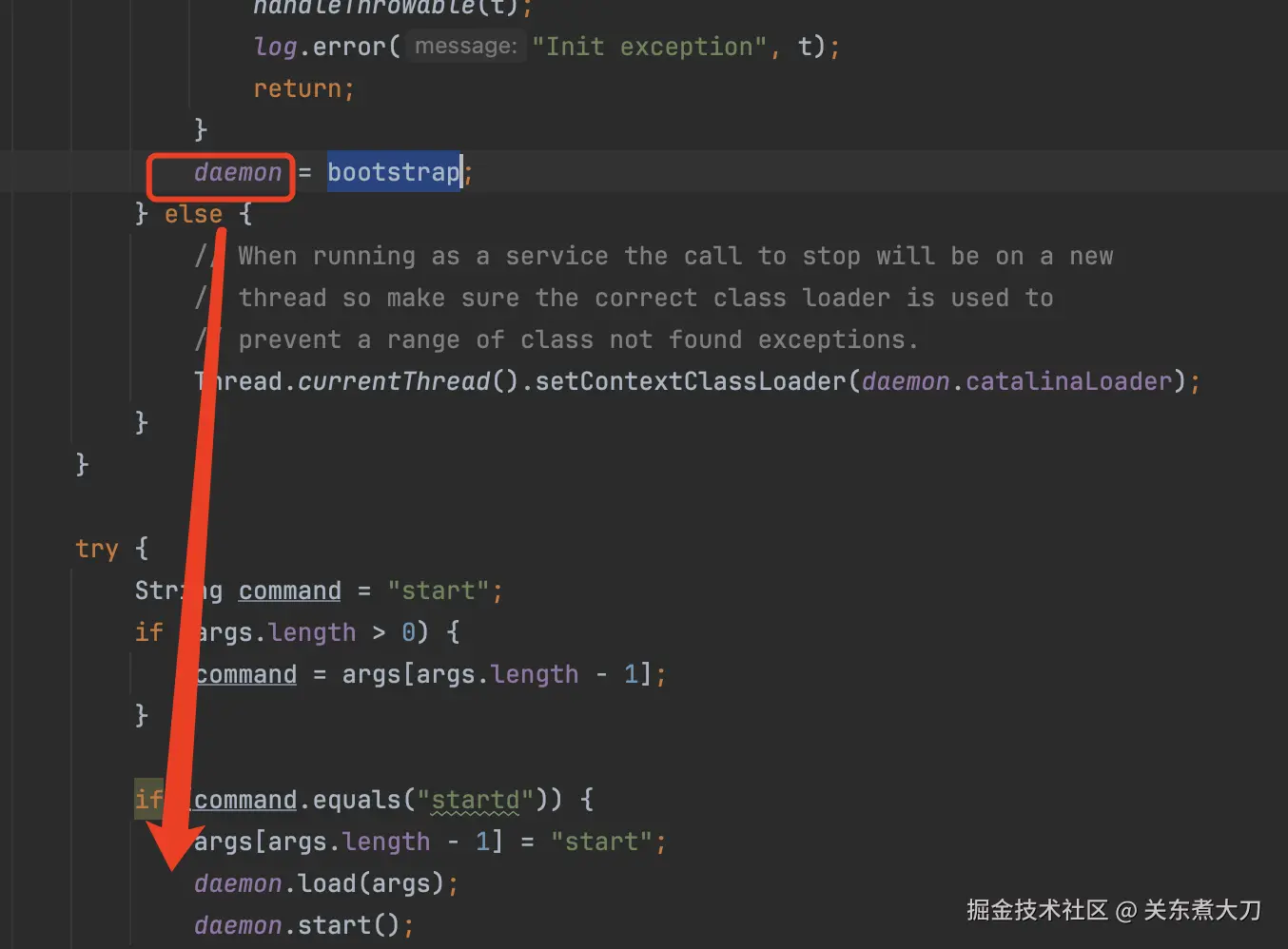

• 把初始化后的bootstrap赋值给daemon

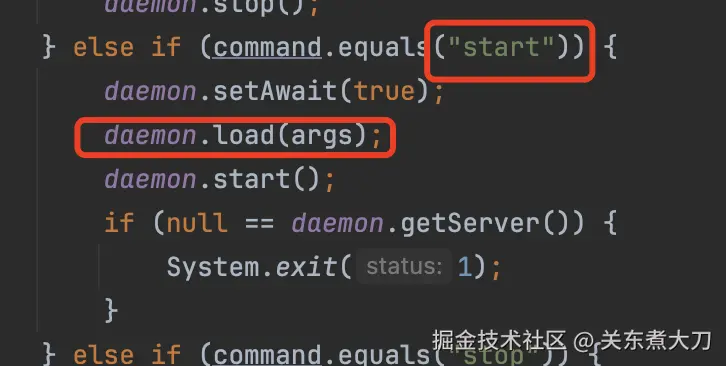

• 如果执行的start命令调用load方法

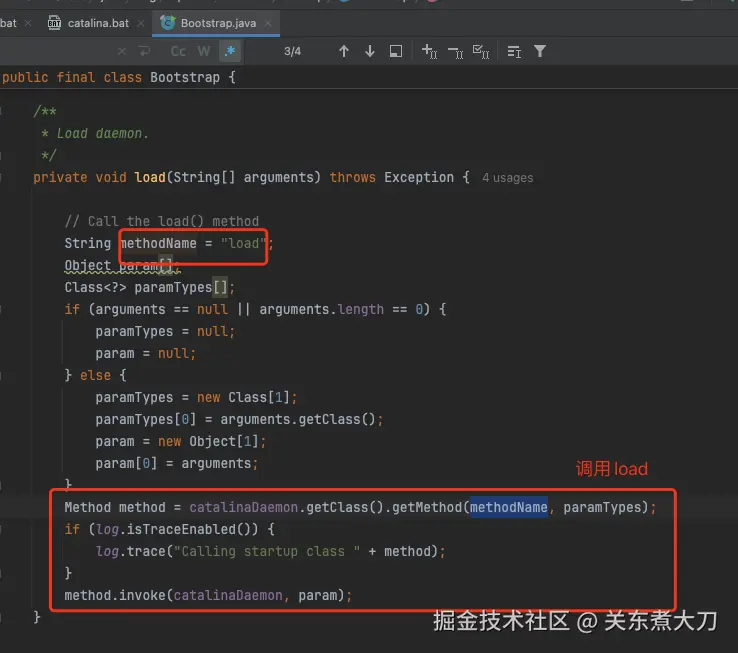

• 调用Catalina的load方法，并传递参数

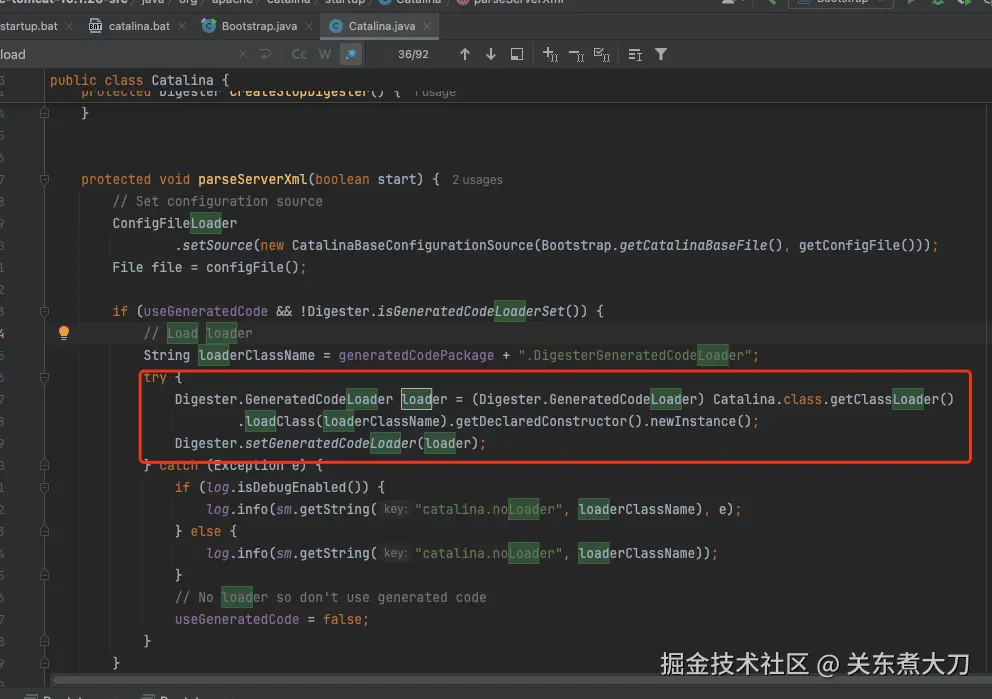

• Catalina的load方法中进行了一些初始化工作，构造Digester对象用来解析XML。

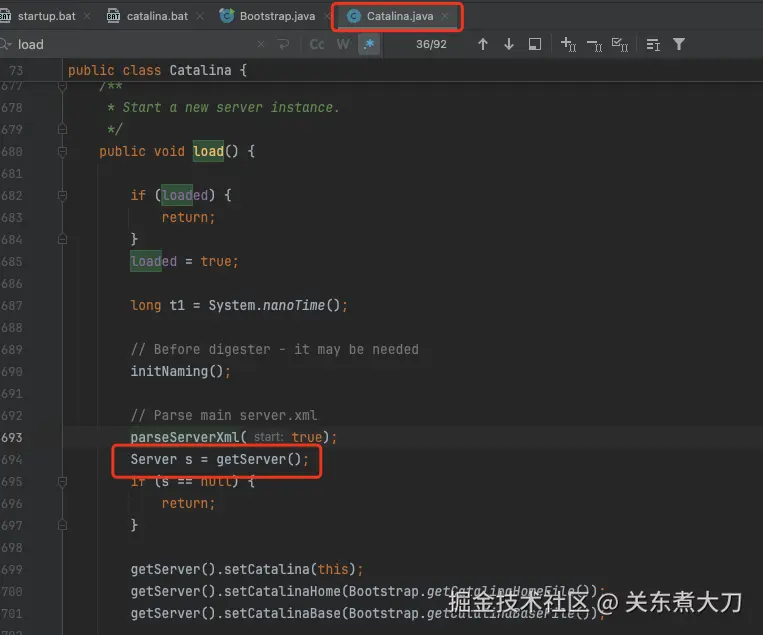

• Catalina容器中创建了Server，初始化Server。

  Server接口实现了Lifecycle，Lifecycle的实现类LifecycleBase。LifecycleBase中init方法，init方法中调用initInternal。在Server的实现类StandardServer中找到initInternal。整个流程用到了模板设计模式。

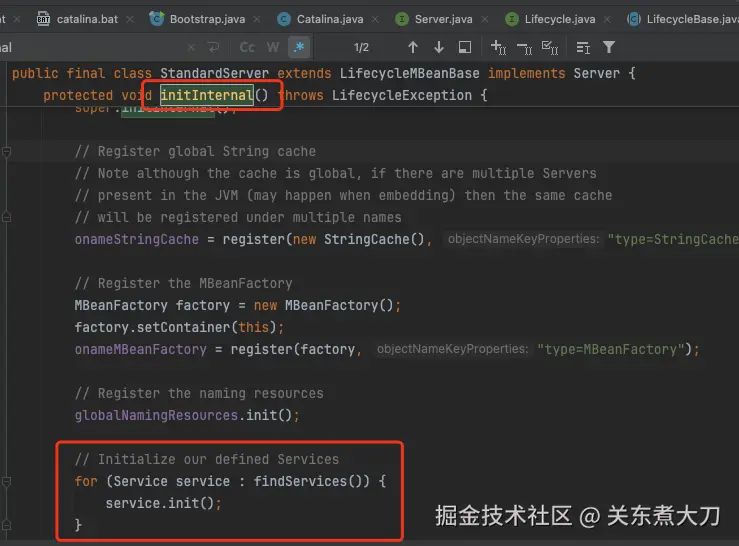

• Server调用多个Service的init方法

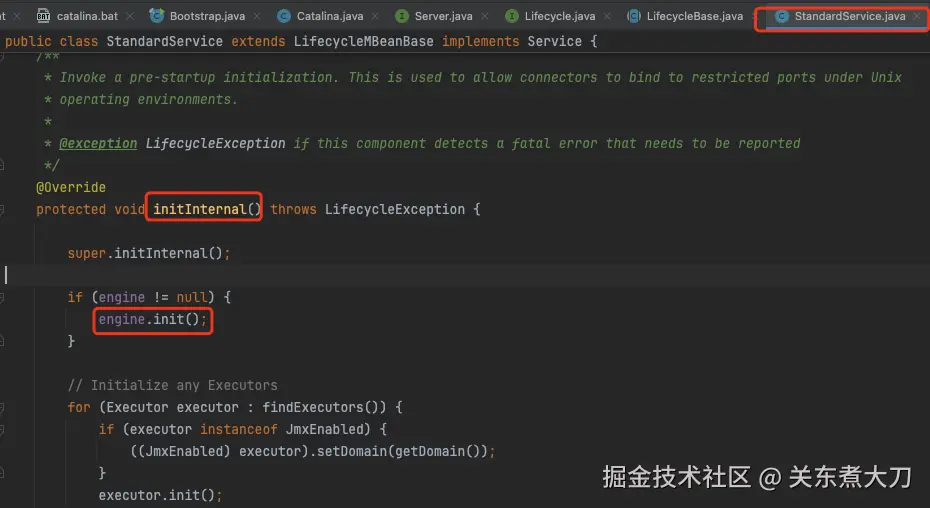

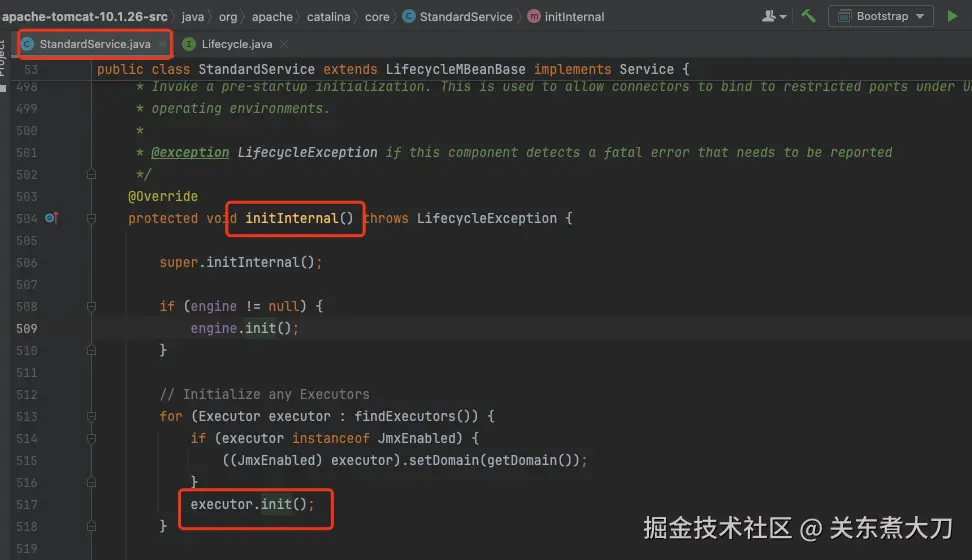

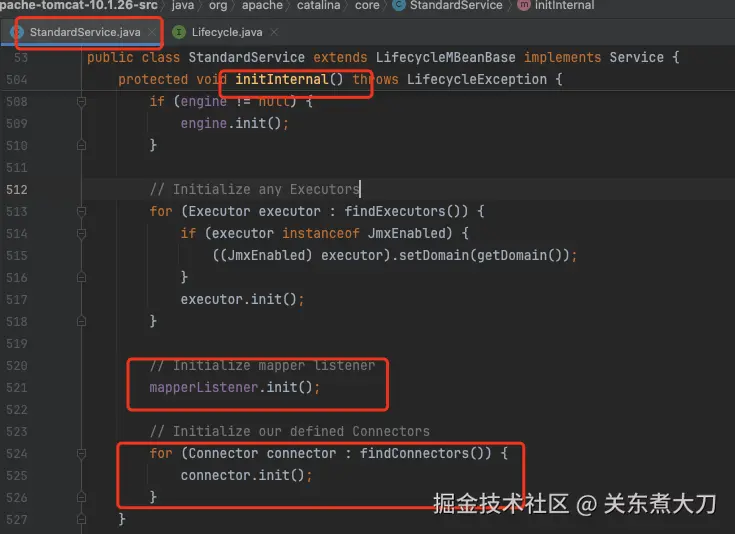

• 和上面找到Server初始化方法步骤一致，找到Service实现类StandService调用initInternal方法，首先Service初始化Engine。

• 之后，Service初始化Executor

• Service 初始化Listener，初始化Connector init

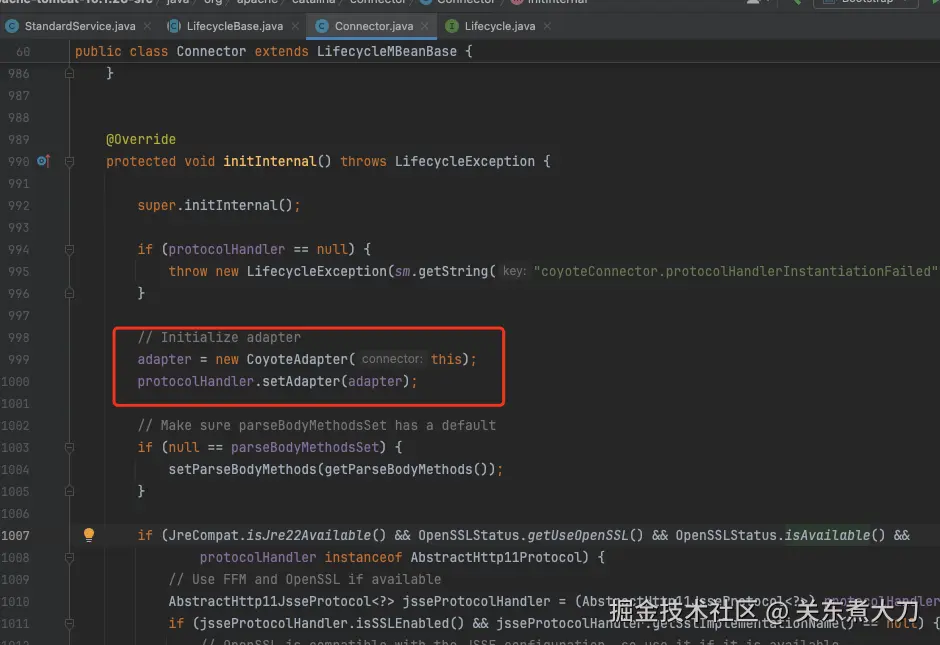

• 和上面相同步骤，找到Connector实现类的initInternal方法，首先创建CoyoteAdapter

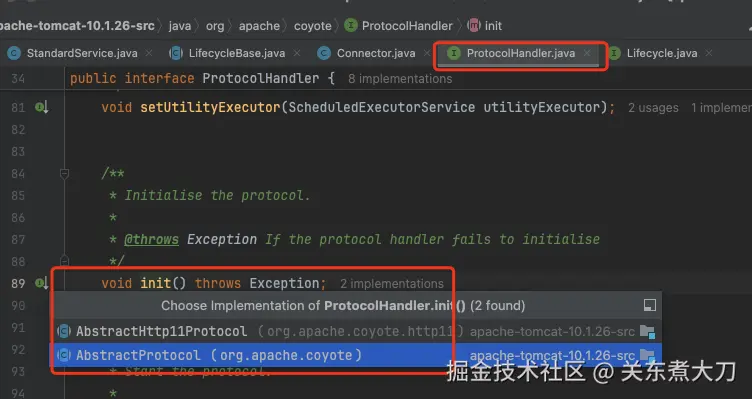

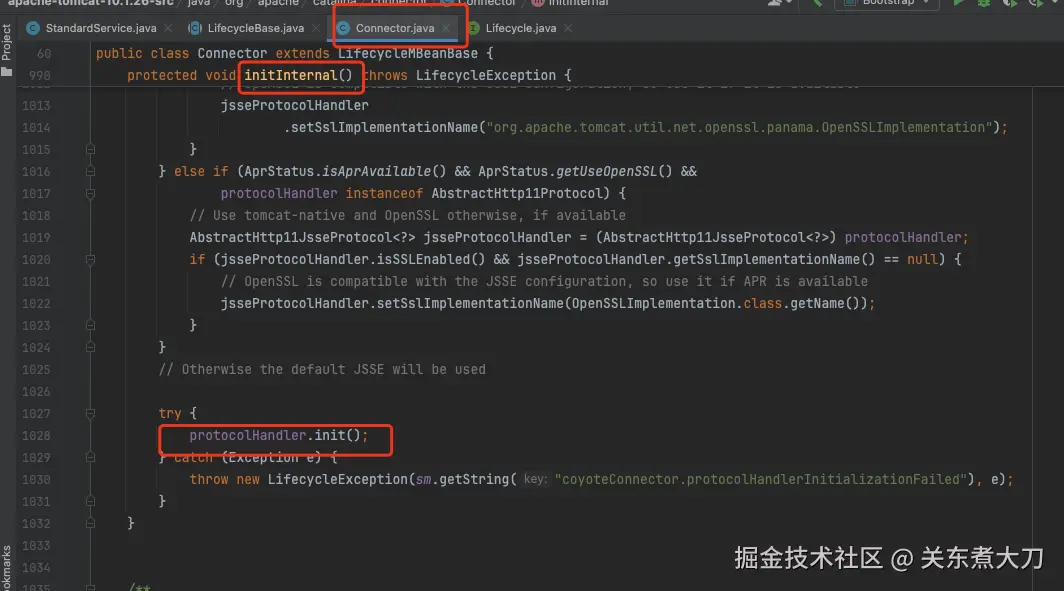

• 之后，调用protocolHandler的初始化方法

• 如果是HTTP请求这里使用AbstractHttp11Protocol#init

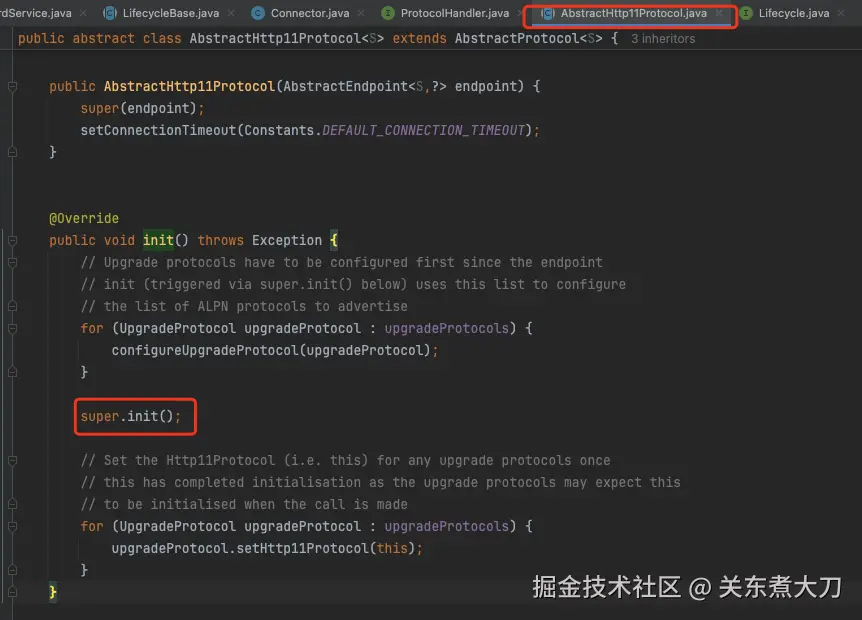

• 调用AbstractHttp11Protocol父类初始化方法

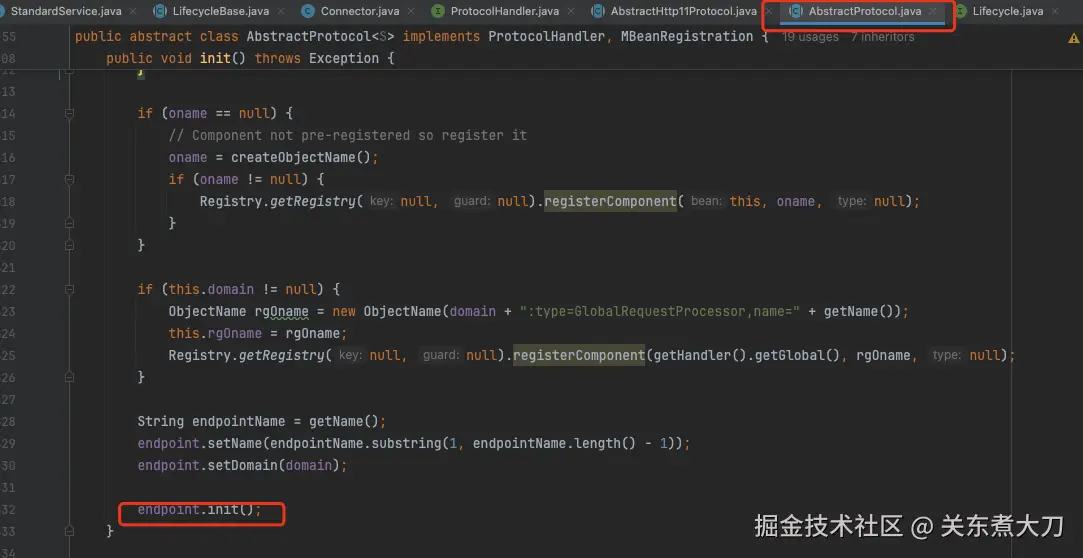

• ProtocolHandler中又调用了自身组件Endpoint的初始化方法

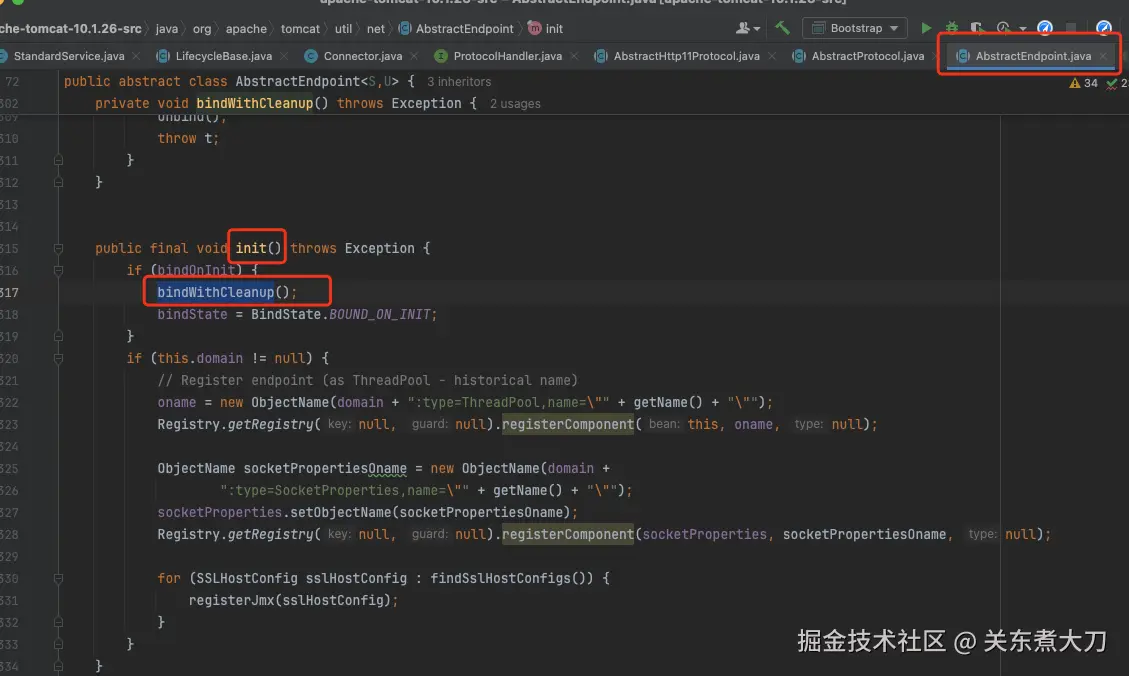

• Endpoint初始化方法中调用bind。（Endpoint的作用是监听端口号，接收socket请求。）

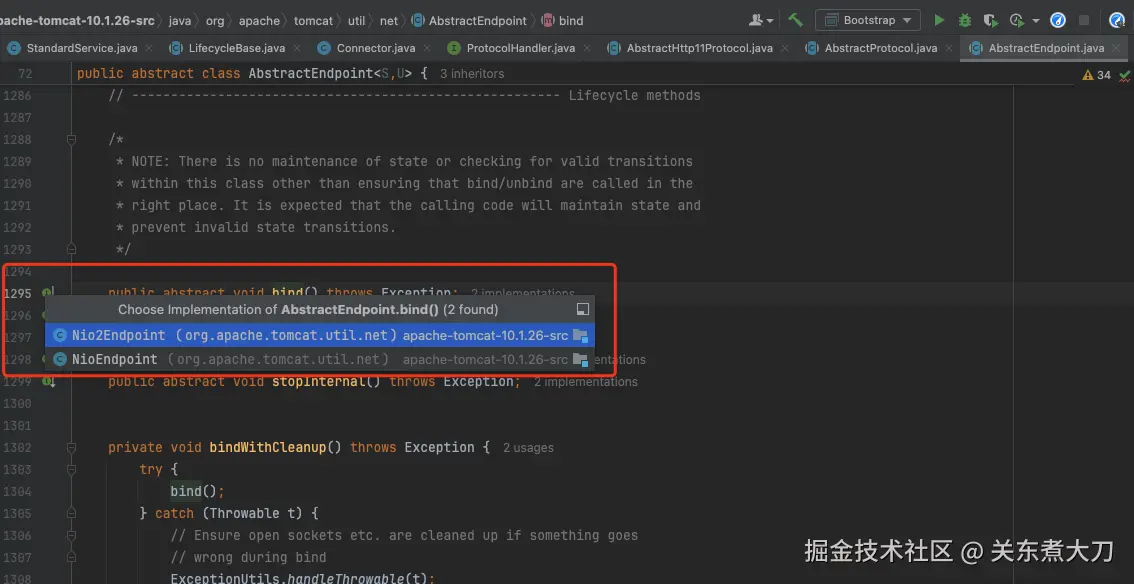

• bind方法也是模板方法设计模式。Endpoint两个实现类Nio2Endpoint、NioEndpoint。

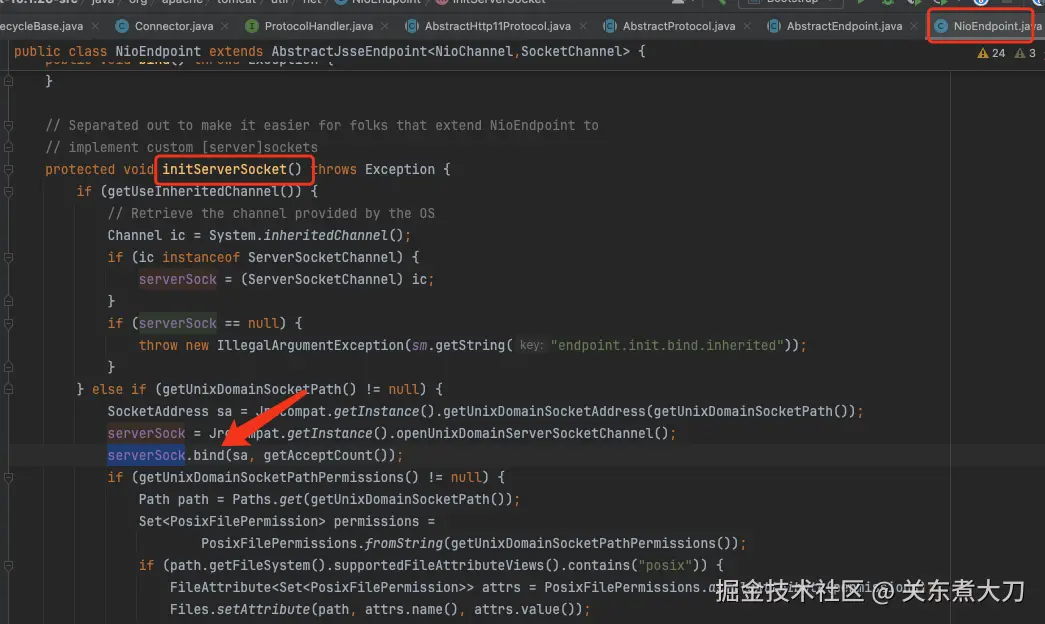

• NioEndpoint#bind方法中，绑定了端口号和信息。

start启动

启动组件

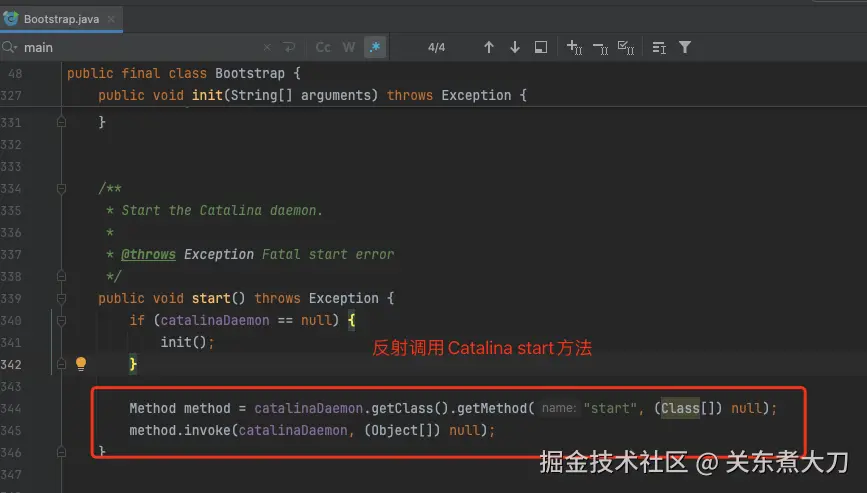

• BootStrap start，调用Catalina start

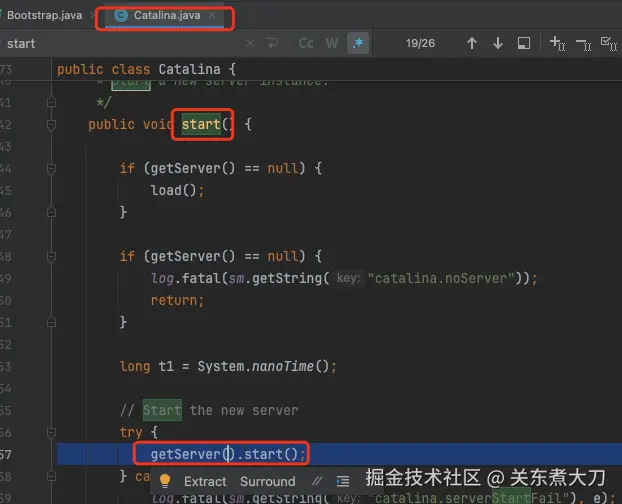

• Catalina调用Server start

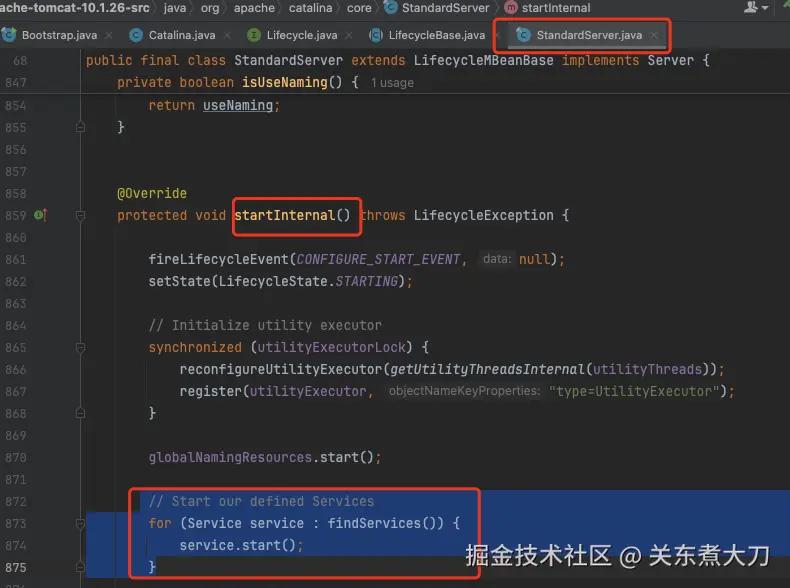

• 同样通过Lifecycle、LifecycleBase跟踪到start方法中的startInternal方法。追踪到StandardServer方法中的startInternal方法。该方法中遍历调用Service方法。

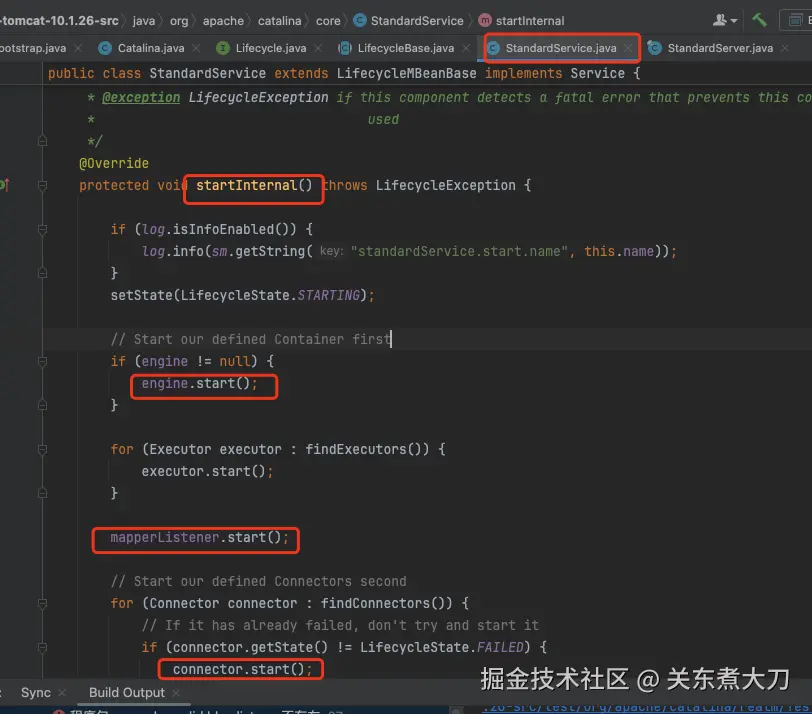

• Service调用Engine start、Listener start、Connector start。和init步骤类似。

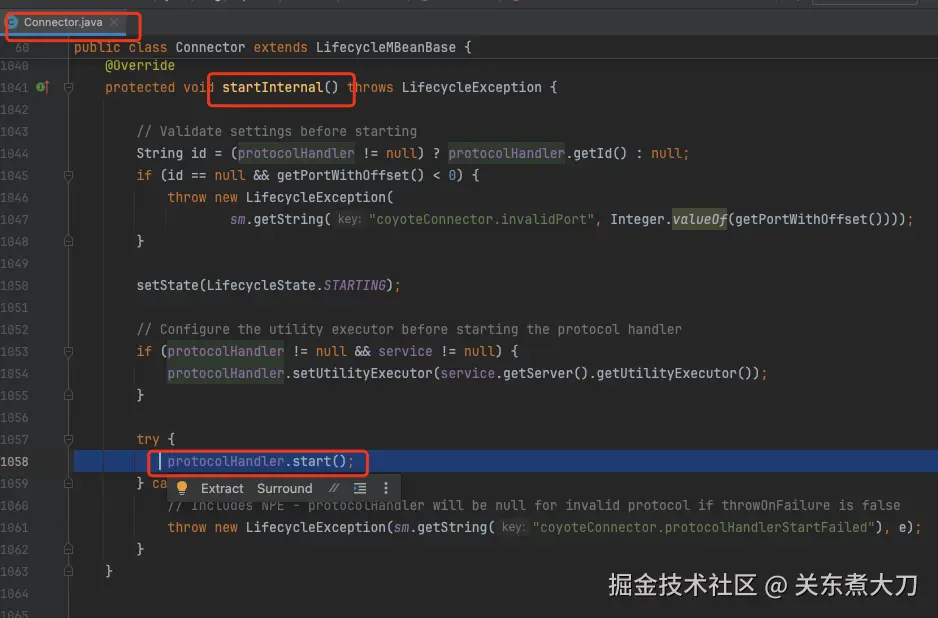

• Connector startInternal方法中调用了protocolHandler#start

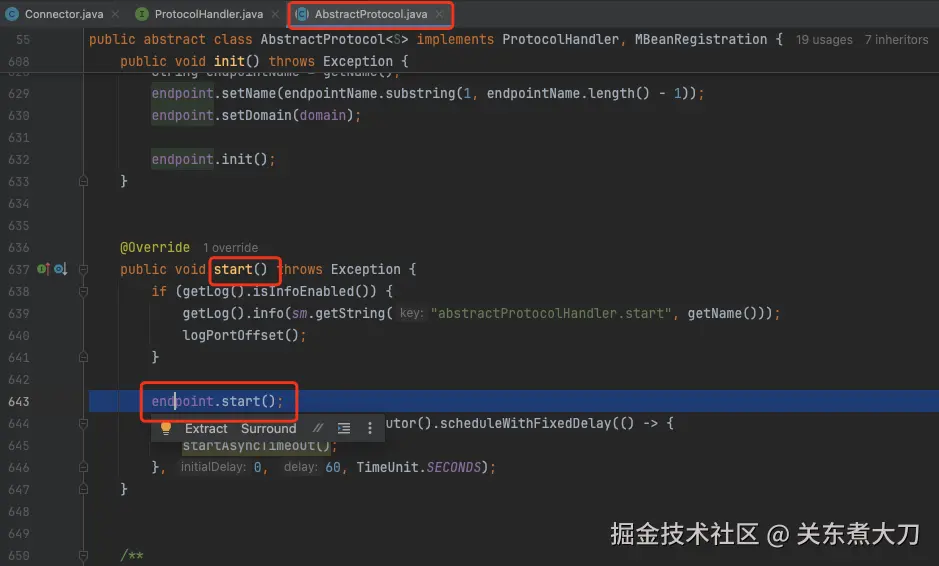

• ProtocolHandler的实现类AbstractProtocol中调用了endpoint#start

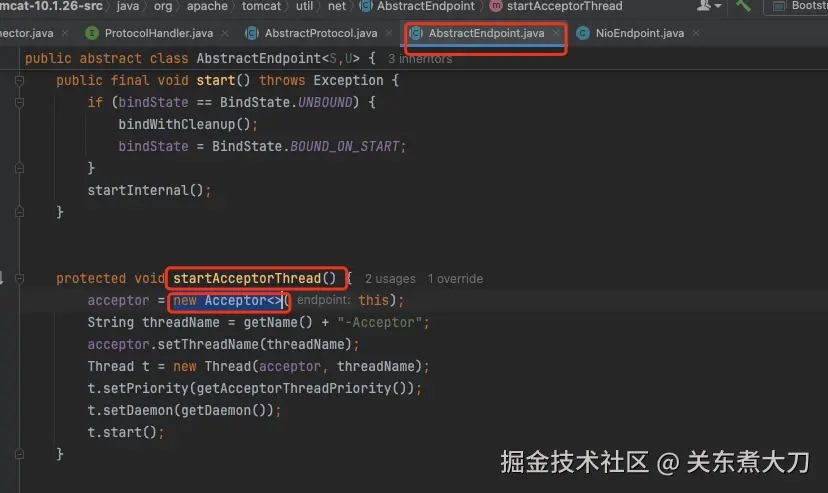

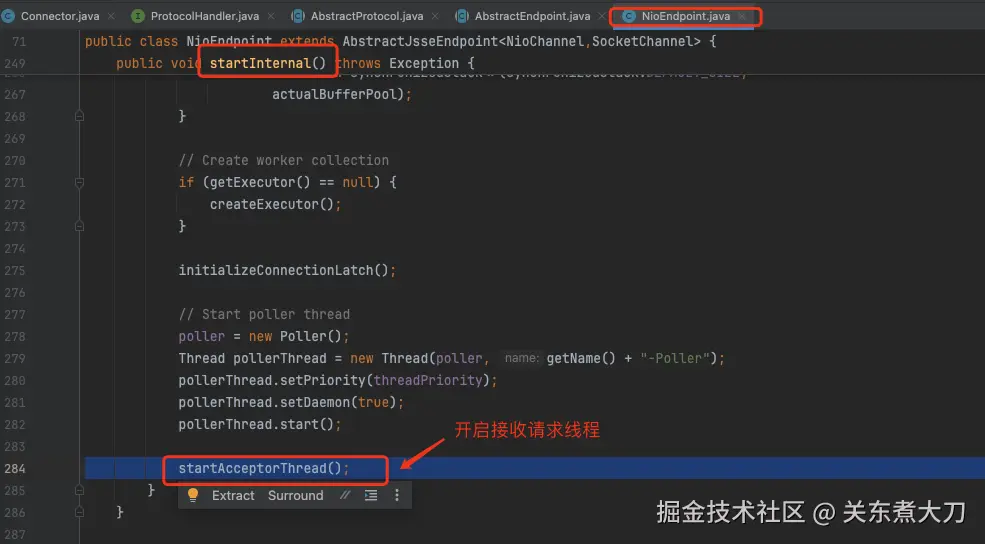

• Endpoint#startInternal开启接收请求线程

• 初始化了一些Acceptor，接收客户端请求对象，开启线程

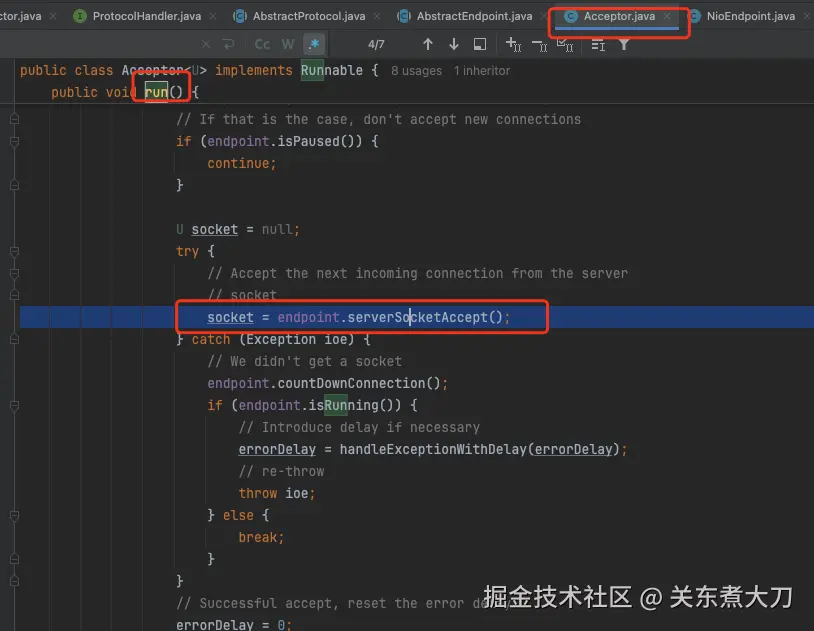

• 找到Acceptor run方法。关注Endpoint#serverSocketAcceptor

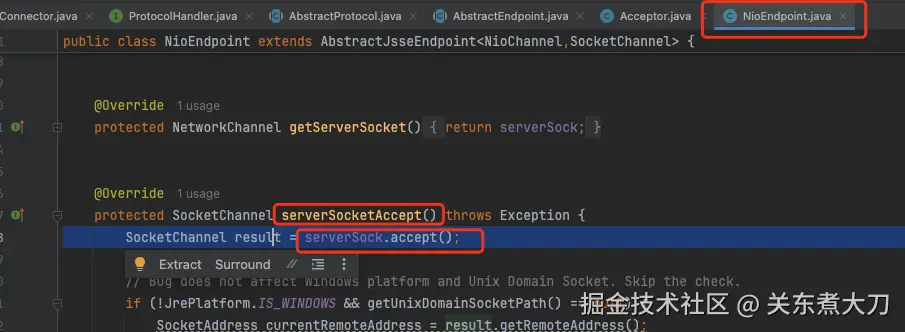

• Endpoint#serverSocketAcceptor，监听客户端发起的accept请求。

综上，Tomcat统一按照生命周期管理接口LifeCycle定义启动，调用init逐步初始化组件，调用start进行启动。每一级组件完成自身处理，以及子组件响应生命周期。
