Tomcat（一）连接器概览提到Tomcat中除了HTTP服务器部分，还有Servlet容器部分。Catalina就是Tomcat的容器。
Catalina包含了容器组件以及安全、集群、会话、管理等方面。与Coyote松耦合，Cotoye负责协议解析，Catalina负责逻辑执行。

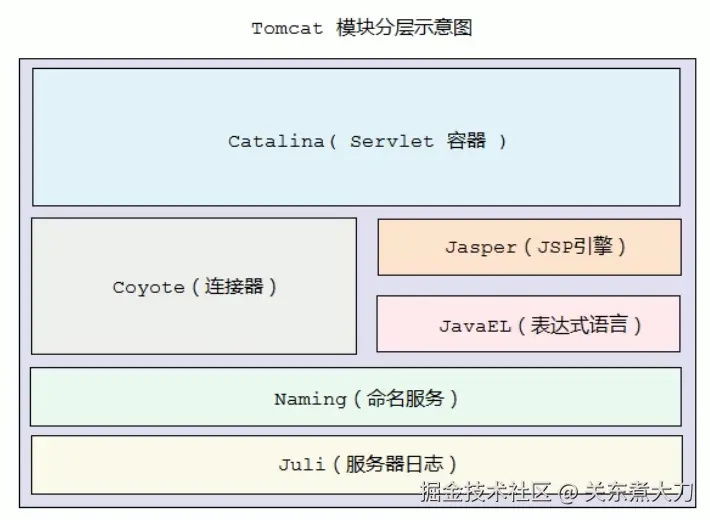

Tomcat模块分层

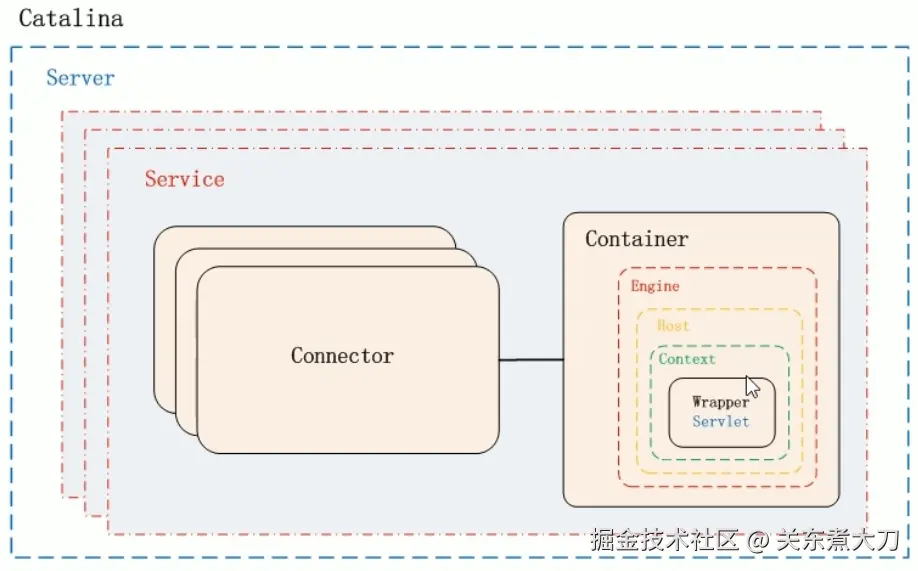

主要组件
Catalina
负责解析Tomcat配置文件，负责创建Server，对Server进行管理
Server
代表整个Tomcat服务器。负责启动Servlet引擎，Tomcat连接器。 通过实现Lifectcle接口，可以实现优雅的启动和停止。
Service
1个Server下会有多个Service。Service包含若干Connector和一个Container/Engine。
Connector
1个Service至少包含一个Connector和一个Container。Connector可以包含多个。连接器主要与客户端进行通信，接收客户端请求，把响应交给客户端。有容器来做具体处理。
Container
1个Service至少包含一个Connector和一个Container。容器负责servlet请求。

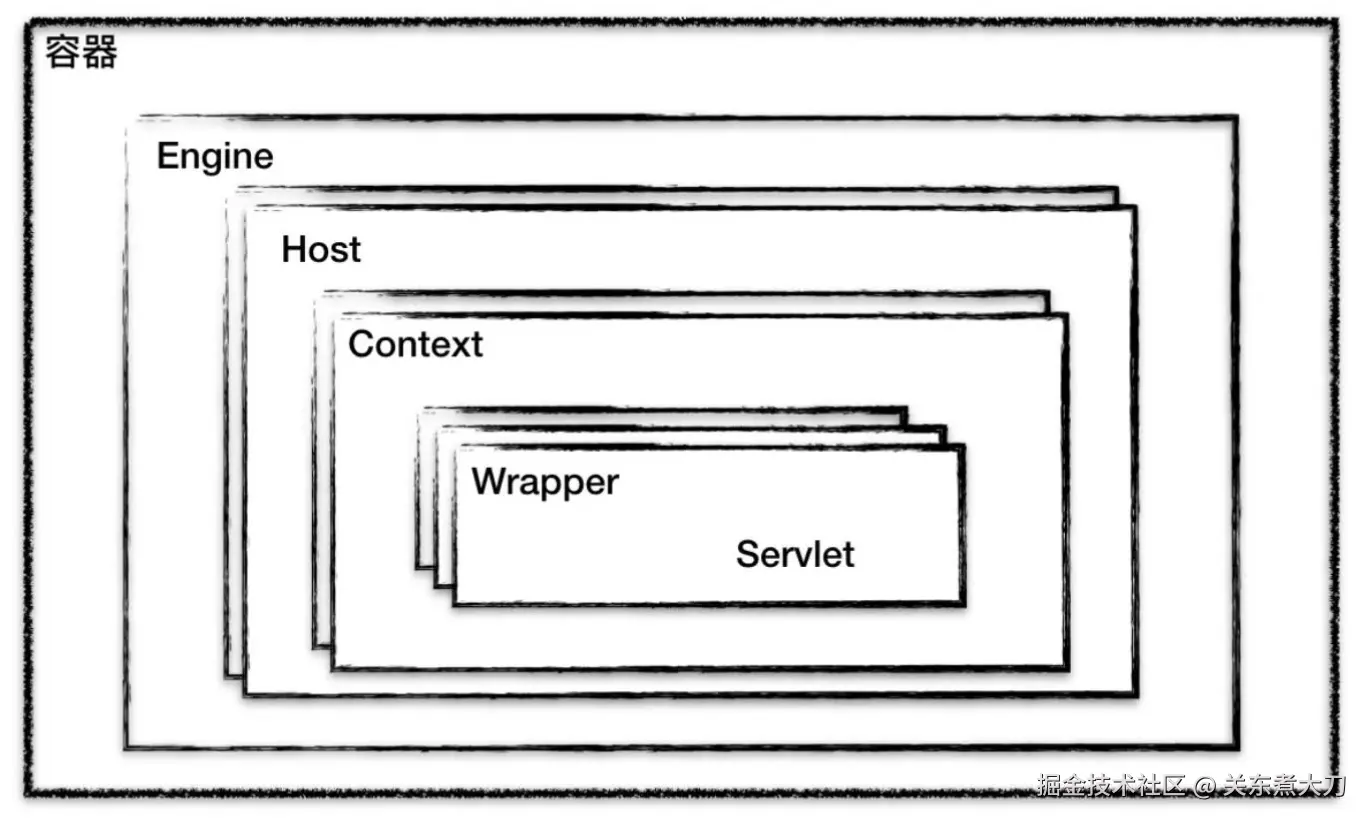

Container中设计了4种容器，Engine引擎、Host主机、Context上下文应用、Wrapper具体的Servlet。Tomcat通过组合模式管理这些容器。所有容器都实现了Container接口保证一致性。

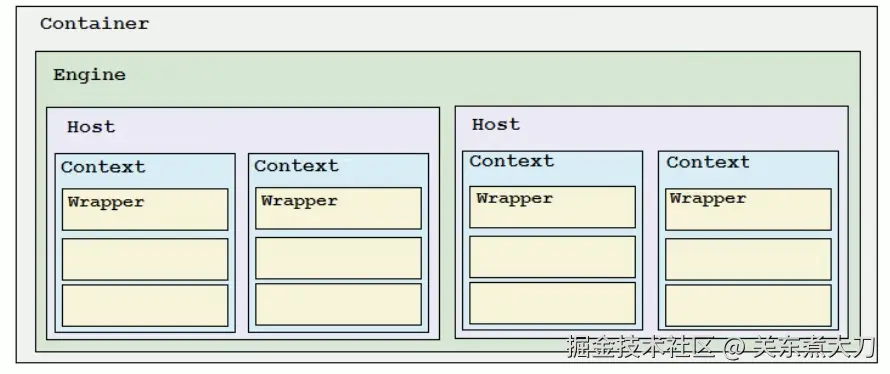

以下这张图更能体现Container容器中的父子关系。通过
server.xml也可以看到这个分层关系。
Engine
代表整个Catalina的Servlet引擎，用来管理多个虚拟站点。一个Service最多只能有一个Engine，可以包含多个Host。
Host
Host代表1个虚拟主机/1个站点，Tomcat可以配置多个虚拟主机地址。
Context
代表1个Web应用程序，可以理解为1个项目就是1个Context
Wrapper
代表1个Servlet。
生命周期
Lifecycle
所有组件都有初始化启动、停止等生命周期方法。因此将生命周期抽象成了一个接口Lifecycle，Server、Service、Executor、Container及其子组件（Engine、Host、Context、Wrapper）都实现了Lifecycle生命周期接口。
- init
- start
- stop
- destory
容器实现类
Server、Service、Engine、Host、Context都是接口，具体实现类对应如下：
- StandardServer -> Server
- StandardService -> Service
- StandardEnfine -> Engine
- StandardHost -> Host
- StandardContext -> Context
- NioEndpoint -> AbstractJsseEndpoint -> AbstractEndpoint
- Nio2Endpoint -> AbstractJsseEndpoint -> AbstractEndpoint
- AprEndpoint -> AbstraceEndpoint
补充
组合模式
以树形文件目录为例，文件夹可以再包含文件或文件夹，因此可以作为容器Container；文件不能再包含文件或文件夹，因此作为叶子Leaf。
组合模式(Composite Pattern)就是通过多个对象形成树形结构以表示“部分-整体”的结构层次。可以对叶子和容器对象使用具有一致性。

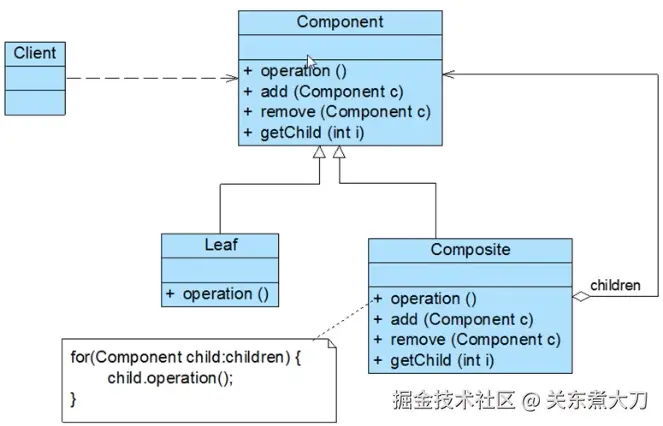

定义一个抽象类，使得叶子和容器都继承该类，通过UML图分析叶子和容器类。
3个角色：
- Component 抽象构建 业务方法和管理成员方法
- Leaf 叶子构建 业务方法
- Composite 容器构建 业务方法和管理成员方法
模式具体实现可分为：
-

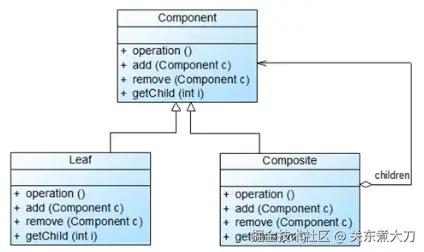

透明组合模式
管理成员在抽象类里也存在，客户端操作方便但叶子对象不够安全，需要在叶子的管理成员上做校验。
-

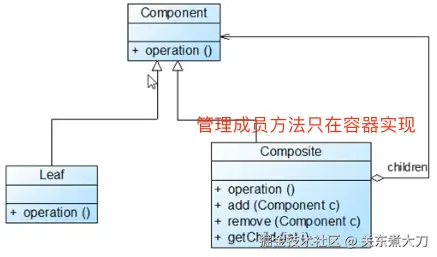

安全组合模式
管理成员方法只在容器实现
