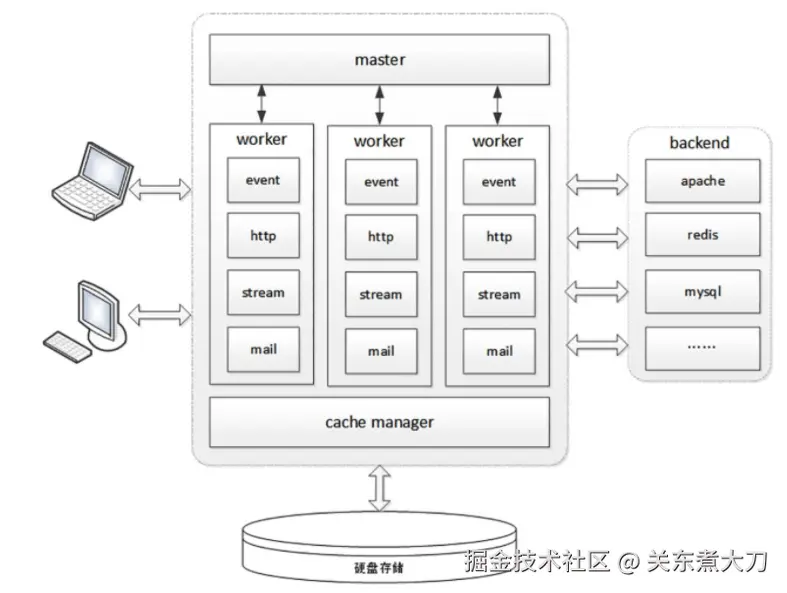

Nginx是一个轻量级Http服务器。使用Master管理进程+Worker工作进程的Multi-Reactor多进程模型设计。整体架构图大致如下：

Master+Worker

Matster管理Worker，Worker处理请求。
后台服务

Nginx可以代理后台服务，真正的服务可以是Web服务，应用服务，数据库服务等。
缓存

这里的cachemanager其实分为：proxy cache、cacheloader和cache manager。
- cache manager

  定期清理过期缓存，基本策略LRU。
- cache loader

  将缓存的文件映射到内存中。刚启动的时候就要把缓存文件加载到内存中。

进程模型

Nginx分为单工作进程模型（1个Master1个Worker）和多进程模型（1个Master多个Worker）。 Nginx共4个进程：Master、Worker、CacheLoader、CacheManager。

Master进程

Master进程充当整个进程组与用户交互的接口

不具体处理网络事件、不负责业务的执行，只是管理worker进程来实现服务重启、平滑升级、更换日志文件、配置文件实时生效。
- 加载配置文件
- 启动工作进程
- 非停升级平滑升级
对Worker进程进行监护

向各个Worker进程发送信号或管道方式进行控制，监控worker进程的运行状态。如果有Worker意外退出，会自动启动新的worker进程。

Worker进程

基本网络事件由Worker进程处理
不同Worker平等、相互独立，一个请求只能交给一个Worker处理
一般Worker进程数设置为CPU核心数worker_processes CPU核心数
Worker之间通过共享内存，原子操作等实现负载均衡
关闭时，没有连接的Worker会直接关闭，其他Worker如果还有连接会等连接释放后才关闭。这也是多进程的好处，进程之间是相互独立的。

每个Worker进程都可以处理数以千计的网络请求，Worker进程可以同时处理的请求数只受限于内存大小。

Worker处理Web请求，与浏览器保持连接，处理响应。具体操作有读取请求、解析请求、处理请求、产生数据后，再返回给客户端，最后断开连接。

连接池

每个Worker进程有独立的ngx_cycle_t数据结构

进程管理：信号

上文提到Worker进程之间的通信会通过信号，并且主要通过信号。

Master进程
- 监控Worker进程有没有发送CHLD信号（子进程终止会向父进程发送CHLD信号）
- 管理Worker进程，接收TERM、INT（立刻停止）；QUIT（优雅停止）；HUP（重载配置文件）；USER1（重新打开日志文件做日志文件切割）；USER2（关于热部署找到Master PID发送）；WINCH（关于热部署找到Master PID发送）；信号
Worker进程
- 接收TERM、INT（立刻停止）；QUIT（优雅停止）；USER1（重新打开日志文件做日志文件切割）；WINCH（关于热部署找到Master PID发送）；信号
nginx命令行
- reload：HUP
- reopen：USER1
- stop：TERM
- quit：QUIT

Worker实现连接——抢占机制

一个连接过来后有多个Worker，如何决定要连接哪个Worker呢，这就涉及到Worker的抢占机制了。 Master监听指定端口，并fork出了多个Worker进程。当一个请求从客户端过来的时候，Worker需要抢占互斥锁/accept_mutex，抢占成功的Worker进行处理。

Worker默认的并发能力可通过worker_connections 1024设置。默认IO模型为epoll。

events{
    use epoll;
    worker_connections 1024
}

connection

Nginx中的connection其实就是对tcp连接的封装，包括socket以及读写事件。

Nginx连接_作为服务端

Nginx刚启动时，解析配置文件，得到需要监听的IP地址和端口
在Master进程初始化socket
Master进程fork多个worker进程，同时Worker进程会竞争accept新连接

完成以上三步后，客户端就可以向Nginx发起连接了。当进行TCP三次提手之后，Nginx的某一个Worker进程会accept成功，然后就根据这个socket，创建Nginx对socket的封装，即ngx_connection_t结构体。

Nginx连接_作为客户端

创建连接会封装在ngx_connection_t结构体，然后创建socket并设置属性，添加读写事件。

最大连接数

Nginx中进程的最大连接数上限和系统的FD连接数上限不同。Nginx中进程的最大连接数上限是前面提到的worker_connections设置的数值，操作系统进程的最大连接数是ulimit -n显示的FD最大数。如果操作系统的最大连接数小于Nginx的最大连接数也没关系，因为通过连接池来管理。

每个Worker进程会有1个连接池、1个链表

连接池

连接池大小是长度为worker_connections，数据结构为ngx_connection_t的数组。
链表

链表free_connections保存空闲ngx_connection_t。每获取一个连接，就从空闲链表中获取一个，用完放回链表。

如果Nginx作为应用服务器最大连接数为工作进程数worker_processes \* worker_connections。

如果作为反向代理服务器为工作进程数worker_processes \* worker_connections/2，因为每个并发都会建立与客户端以及后端服务的连接。

模块设计

核心模块

ngx_http_module 定义HTTP模块
ngx_events_module 定义事件模块
ngx_mail_module 定义Mail模块
ngx_openssl_module 加载模块支持HTTPS请求
ngx_errlog_module 错误日志处理
ngx_core_module nginx启动后负责加载的第一个模块主要用来保存全局对象。

HTTP模块

标准HTTP模块

提供HTTP协议解析相关的功能，比如:端口配置、网页编码设置、HTTP响应头设置等等。
可选HTTP模块

扩展标准的 HTTP 功能，让Nginx能处理一些特殊的服务，比如: Flash多媒体传输、解析GeoIP 请求、网络传输压缩、安全协议SSL支持等。

Event模块

负责事件的注册、分发处理、销毁。支持各类操作系统的事件驱动模型，例如epoll、poll、select、kqueue、eventport等。

Mail模块

邮件服务模块

配置模块

其他模块基础。

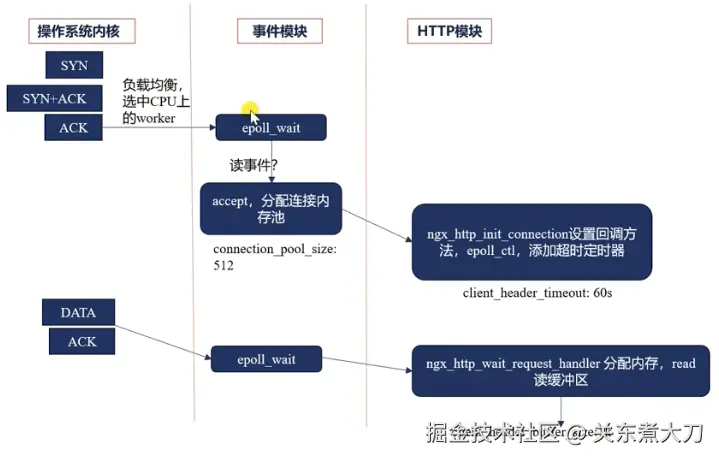

接收连接请求流程

结合以上对connection的分析和和http模块的简要介绍。HTTP模块处理前，nginx需要先建立连接，接收客户端发来的http请求。根据Header信息决定需要哪些模块，让HTTP模块知道怎样处理请求。

1. 建立连接
当用户发来SYN时，由内核回应SYN+ACK。
1. 选中Worker进程当操作系统内核收到最后一次握手消息ACK后，会通过负载均衡算法，操作系统选中Worker进程。
1. epoll_wait
Worker中的方法epoll_wait会返回建立好连接的句柄。
1. accept
监听到ACK读事件，会调用accept分配连接内存池。连接内存池分配大小connection_pool_size: 512

内存池是可以扩展的。
1. ngx_http_init_connection
分配好内存池之后，accept分配连接内存池后会调用HTTP模块中的回调方法ngx_http_init_connection，http模块就会从事件模块接手请求，新建立的读事件会通过epoll_ctl加入epoll中，并添加超时定时器。client_header_timeout:xxs代表xxs后没有收到请求就超时了，完成这步后，事件模块就切到其他FD去处理了。
1. 当用户传来真正的GET/POST请求
操作系统会回复ACK。事件模块epoll_wait拿到请求，调用上一步设置好的在HTTP模块中的回调方法ngx_http_wait_request_handler，这个方法要把内核的数据读到用户态中，因为要读所以首先要分配内存。这个内存要分配多大？要从分配连接内存池connection_pool_size:xxx中分client_header_buffer_size:1k。

这里的大小代表，一旦用户有消息过来就会分配该大小如1k。

接收连接请求收到nginx中就行了，但是处理请求还需要分析协议header。

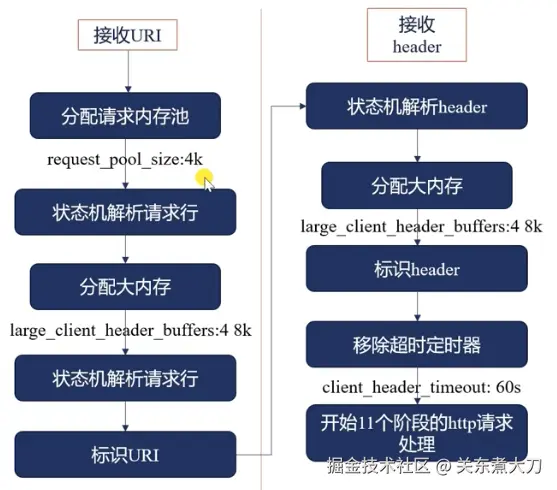

接收请求方法流程

请求上下文一般会将请求内存池设置为4K。

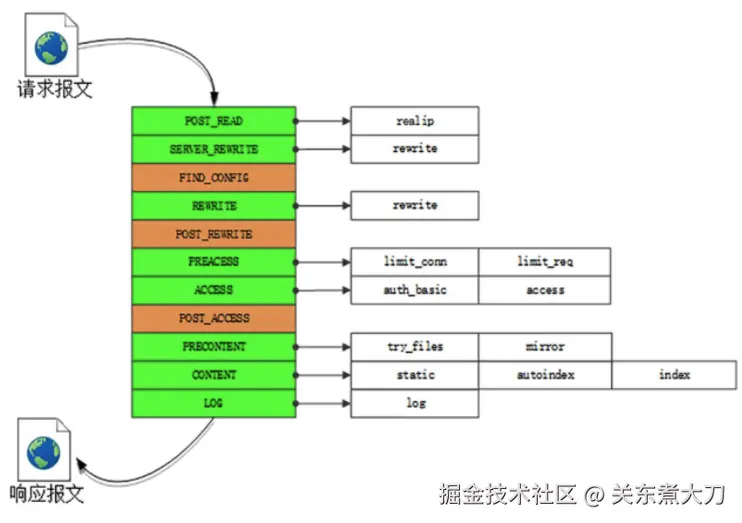

HTTP请求11个阶段

图中11个阶段依次执行。

性能优势

Nginx轻量级，拥有性能优势的原因有

异步非阻塞

CPU绑定

Worker绑定固定内核上，避免频繁切换上下文，提高缓存命中率。

负载均衡

Nginx使用全局互斥锁accept_mutex实现了一套负载均衡算法，避免Worker之间负载的不均衡；另外也避免了所有Worker争抢接收Accept连接，全部被唤醒导致“惊群效应”。
