Android日志是如何输出的：Log.d经历了什么

超低空
1,955 阅读8分钟

我们做Android开发，几乎每天都会写一句：Log.d，但是你真的清楚日志系统是如何工作的吗？我们写着一句之后，他经历了什么，才能最终在屏幕上print出你要的日志内容的吗？ 今天跟着小马哥一起来看看Android日志系统

一、流程梳理

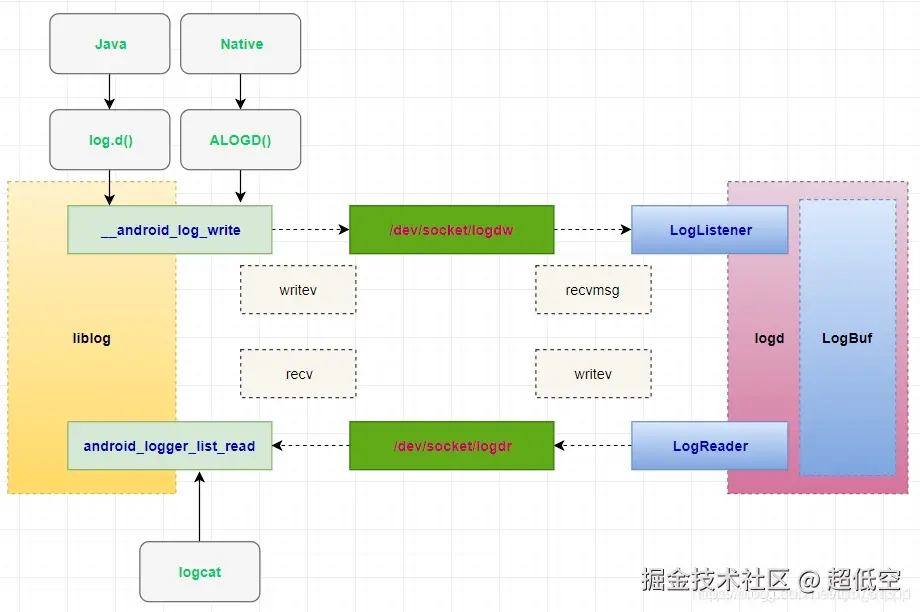

首先看看下面这个流程图

1、核心元素

logd

简介

守护进程，开机时由 init 进程；logd 内部维护了一个 RAM buffer 用作日志的缓存。各个进程的日志都会写入此缓存中。如果日志大小超过缓存限定，就会删除最老(根据一系列规则)的日志。

二、源码解析

1、logd启动

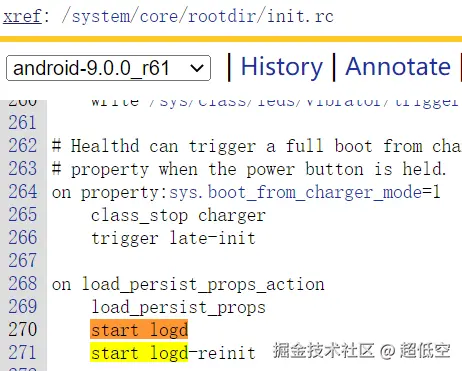

  • logd 是通过 init 进程启动的，init 负责启动系统框架层的各种服务

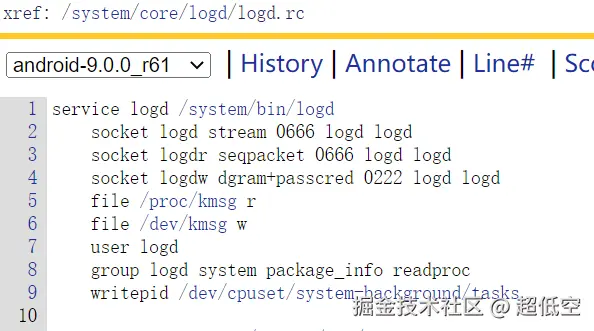

  • logd.rc 启动了服务

  • 创建了三个 UNIX 域 socket：/dev/socket/logd, /dev/socket/logdr, /dev/socket/logdw

  • 打开了两个文件：/proc/kmsg, /dev/kmsg

  • 将 logd 的 UID 设置为 logd，GID 设置为 logd、system、package_info 和 readproc

  • 将 logd 进程的 PID 写入文件 /dev/cpuset/system-background/tasks

2、初始化

在 main.cpp 的 main 函数中：

  • 打开 /dev/kmsg 文件以获取文件描述符（fd）。
  • 根据系统属性 ro.logd.kernel 的设置，如果为 true，则打开 /proc/kmsg 文件以获取文件描述符（fd）。
  • 创建 LogBuffer 对象用于存储日志。
  • LogReader 监听 /dev/socket/logdr，当有客户端连接时，从 LogBuffer 中读取日志。
  • LogListener 监听 /dev/socket/logdw，当有日志写入时，将数据写入 LogBuffer。
  • CommandListener 监听 /dev/socket/logd，负责接收并处理发送给 logd 的指令。

如果系统配置了 ro.logd.auditd 为 true，将启动 LogAudit，主要负责处理与 SELinux 相关的日志。

如果系统配置了 ro.logd.kernel 为 true，将启动 LogKlog，主要负责收集与内核相关的日志。

所有组件都继承自 SocketListener（位于 system/core/libsysutils）。

3、log写入

Android 层的日志打印方法（如 Log.v()）最终会调用到系统层的 __android_log_buf_write 函数，该函数位于 system/core/liblog/logger_write.c 文件中。

这里是具体的流程：

  1. Android层日志打印方法调用： 在 Android 框架中，调用类似 Log.v(tag, msg) 的方法时，会最终调用到 println_native 方法，它通过 JNI 调用到底层的 __android_log_buf_write 函数。

    javaCopy Code
// framework/base/core/java/android/util/Log.java
public static int v(@Nullable String tag, @NonNull String msg) {
    return println_native(LOG_ID_MAIN, VERBOSE, tag, msg);
}

  2. 底层日志写入函数： 在 system/core/liblog/logger_write.c 文件中，定义了 __android_log_buf_write 函数，它实现了将日志写入操作。

    cCopy Code
static int __android_log_buf_write(log_id_t log_id, struct iovec* vec, size_t nr) {
    // 实际的写入操作，例如 LogdWrite 和 PmsgWrite
    return write_to_log(log_id, vec, nr);
}

  3. 具体写入操作： 在 write_to_log 函数中，将调用 LogdWrite 和 PmsgWrite 来完成具体的日志写入操作。

    cCopy Code
static int write_to_log(log_id_t log_id, struct iovec* vec, size_t nr) {
    int ret;

    // 向 logd 写入日志
    ret = LogdWrite(log_id, vec, nr);

    // 向 pmsg0 写入日志
    PmsgWrite(log_id, vec, nr);

    return ret;
}

  4. LogdWrite 和 PmsgWrite 函数：

    • LogdWrite 函数负责将日志写入 /dev/socket/logdw 这个 Unix 域 socket 中。该 socket 在 logd 进程创建和初始化之后被监听，由 LogListener 负责处理其中的日志写入事件。
    • PmsgWrite 函数负责将日志写入 /dev/pmsg0。

  5. LogListener 监听： LogListener 是 logd 进程中的组件，负责监听 /dev/socket/logdw socket，一旦有日志写入，就会相应地处理这些日志数据。

总结来说，Android 层的日志打印最终通过底层的 __android_log_buf_write 函数写入到 /dev/socket/logdw，由 LogListener 监听并处理。

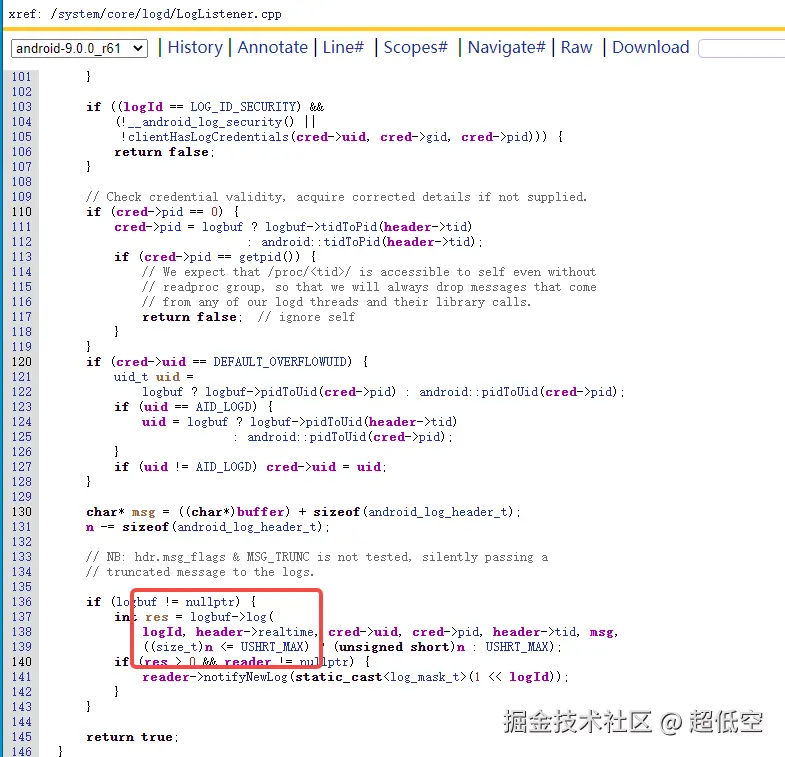

LogListener

当对端进程通过Socket传递数据时，触发 onDataAvailable 方法：

  • LogBuffer->log 方法被调用，将日志信息存储在 LogBuffer 中。
  • 完成日志数据的写入后，由于可能有等待读取数据的客户端（LogReader），需要唤醒它们。

4、LogBuffer

日志系统的初始化经历了以下步骤

4.1 初始化

首先是初始化，以下是初始化相关代码：

cppCopy Code
void LogBuffer::init() {
    // 初始化日志缓冲区大小
    log_id_for_each(i) {
        mLastSet[i] = false;
        mLast[i] = mLogElements.begin();
        // 获取默认的缓冲区大小
        size_t bufferSize = __android_logger_get_buffer_size(i);
        // 如果设置缓冲区大小失败，则使用最小的日志缓冲区大小
        if (!setSize(i, bufferSize)) {
            setSize(i, LOG_BUFFER_MIN_SIZE);
        }
    }
    // ...
}

4.2 日志写入方法

在 log 方法中，根据新进日志的时间戳，将其插入到适当的存储位置。所有的日志都存储在 mLogElements 变量中，类型为 std::list<LogBufferElement*>。

4.3 删除过多的日志（maybePrune 方法）

maybePrune 方法执行以下操作：

  • 计算一个时间戳，表示所有客户端当前正在读取的最早日志的时间。早于这个时间戳的日志不能删除。
  • 如果有客户端请求删除特定 UID 的日志，则执行删除操作。
  • 删除黑名单中的日志条目。
  • 如果已删除的日志条目数量不足，继续删除不在白名单中的日志。
  • 如果仍未删除足够数量的日志条目，删除白名单中的日志。

5. 日志读取

初始化日志监听器对象，并开始监听 Socket：

cppCopy Code
LogReader* reader = new LogReader(logBuf);
if (reader->startListener()) {
    exit(1);
}

LogReader 类的 startListener 方法负责打开 /dev/logdr，通过 Socket 获取日志数据。

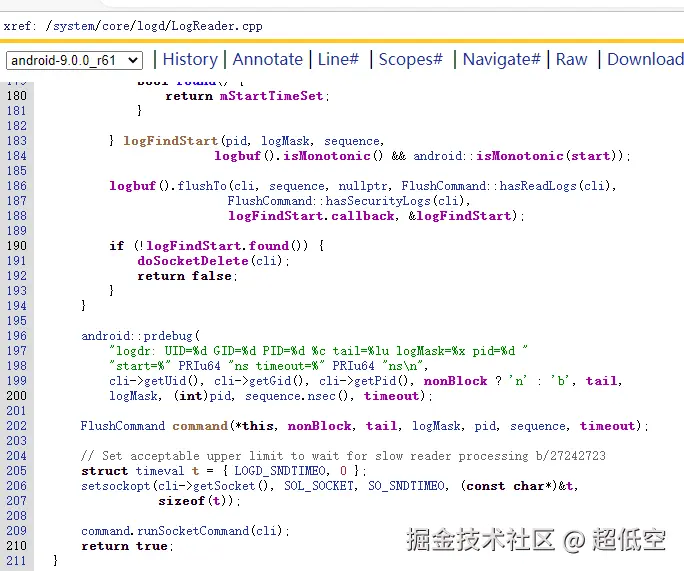

5.1 监听客户端连接

LogReader同样是SocketListener的子类，也是在onDataAvailable中处理连接数据

当有客户端连接的时候，SocketListener 会回调子类的 onDataAvailable 函数。在这个函数中，LogReader 主要做 3 件事：

  1. 设置线程名
  2. 读取客户端传过来的参数

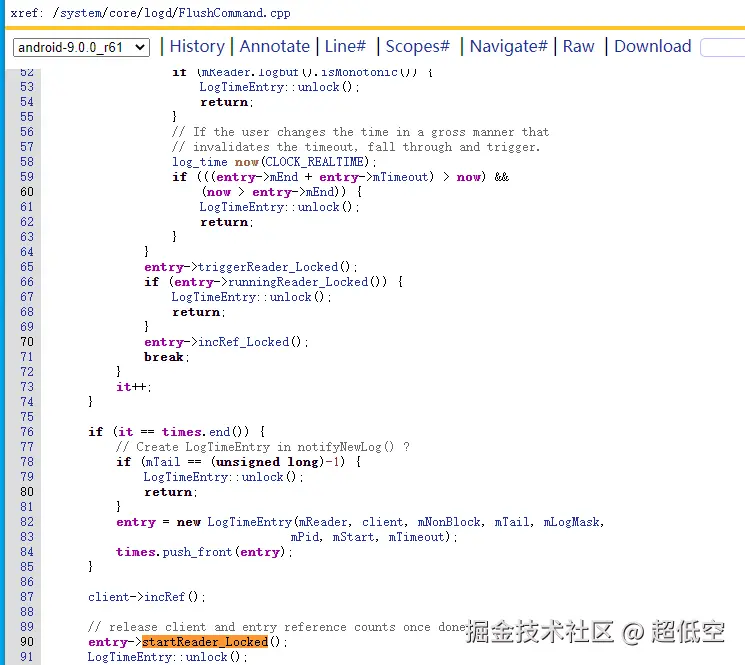

  3. 生成一个 FlushCommand 用于向客户端写回 log 数据。

5.2 启动读日志线程


  • 调用 LogBuffer 的 flushTo 方法来获取日志。
  • 将日志写入客户端 socket 使用 reader->sendData。

5.3 SocketListener

SocketListener 是 sysutils 库提供的类，用于监听 socket。当有数据可读时，SocketListener 会调用子类的 onDataAvailable 方法。

在初始化 Listener 后，main 函数调用 startListener(600) 开始监听客户端请求。

三、logcat

1、启动

logcat 进程的启动入口在 logcat_main.cpp 文件的 main() 方法中。

通过 android_logcat_run_command 方法来执行命令，该方法最终调用 __logcat 来解析命令参数，并通过 socket 发送给 logd CommandListener 类。

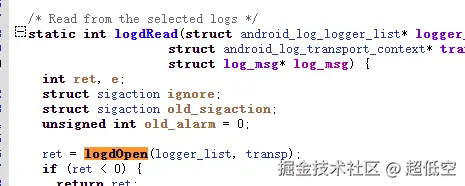

2、读取

最终调用读取日志的 logger_readr 方法：

    int ret = android_logger_list_read(logger_list.get(), &log_msg);

    int android_logger_list_read(struct logger_list* logger_list, struct log_msg* log_msg)
    {
        if (logger_list->mode & ANDROID_LOG_PSTORE) {
            ret = PmsgRead(logger_list, log_msg);
        } else {
            ret = LogdRead(logger_list, log_msg);
        }
    }


logcat 最终打开 /dev/socket/logdr，并通过 socket 传输数据进行处理。

四、日志管理

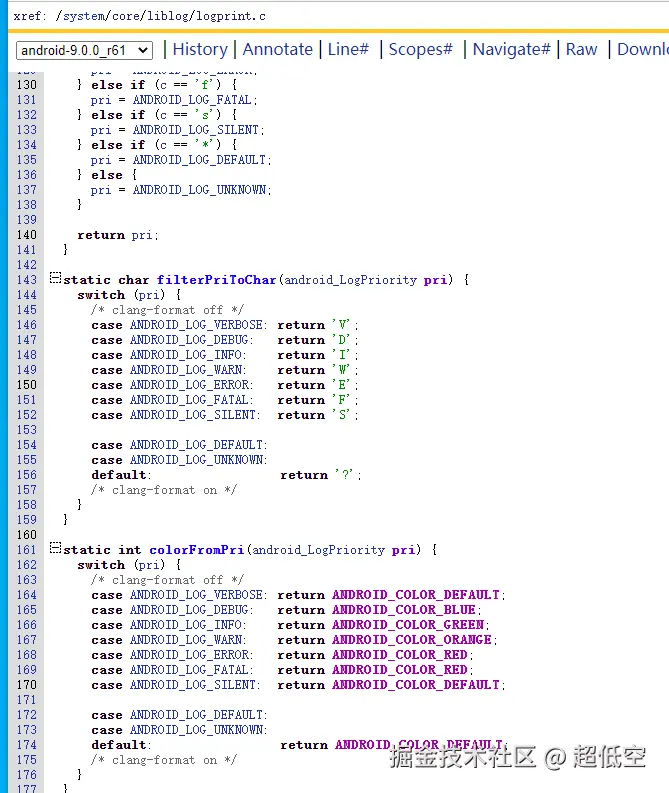

1、日志等级：

  • V：详细（最低优先级）-- (Verbose：2)
  • D：调试 -- (Debug：3)
  • I：信息 -- (Info：4)
  • W：警告 -- (Warning：5)
  • E：错误 -- (Error：6)
  • F：严重错误 -- (Fatal：7)
  • S：静默（最高优先级，绝不会输出任何内容）-- (Silent)

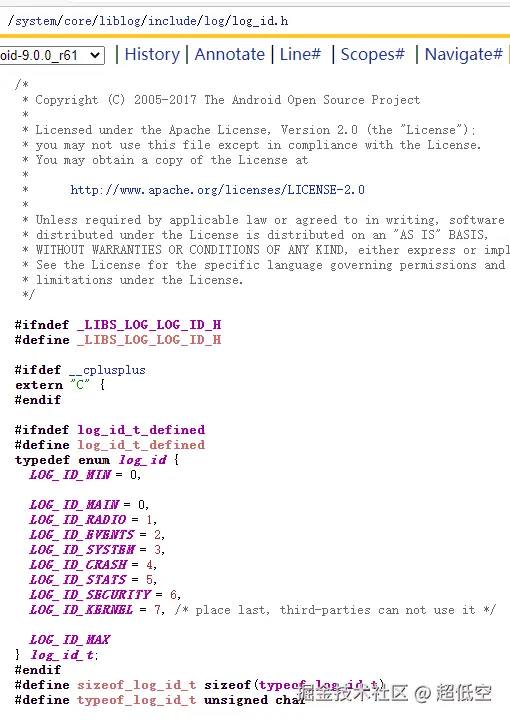

2、缓冲区

  • radio：用于查看包含无线设备/电话相关消息的缓冲区。
  • events：用于查看已解析的二进制系统事件缓冲区消息。
  • main：主日志缓冲区（默认），不包含系统和崩溃日志消息。
  • system：系统日志缓冲区（默认）。
  • crash：崩溃日志缓冲区（默认）。

3，日志的存储

4、日志格式

  • brief：显示优先级、标记以及发出消息的进程的 PID。
  • long：显示所有元数据字段，并使用空白行分隔消息。
  • process：仅显示 PID。
  • raw：显示不包含其他元数据字段的原始日志消息。
  • tag：仅显示优先级和标记。
  • thread:：旧版格式，显示优先级、PID 以及发出消息的线程的 TID。
  • threadtime（默认值）：显示日期、调用时间、优先级、标记、PID 以及发出消息的线程的 TID。
  • time：显示日期、调用时间、优先级、标记以及发出消息的进程的 PID。

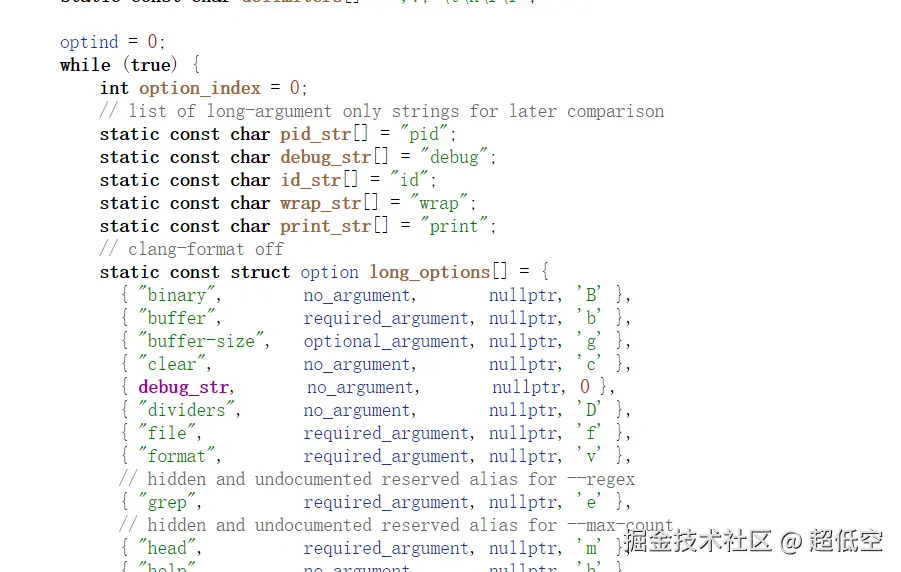

5、日志指令

adb logcat / adb shell logcat

显示所选缓冲区的日志。

命令格式
adb logcat [选项] [过滤项]

注：方括号中的内容为可选，包括选项和过滤项。

参数说明
  • -b : 指定要查看的日志缓冲区（如：event、radio）。默认为 'main'。
  • -g: 打印日志缓冲区的大小并退出。
  • -c: 清除整个日志缓冲区并退出（使用 -g 可查看清除后的缓冲区大小）。
  • -d: 将日志缓冲区转储到屏幕并退出，非阻塞。
  • -t : 输出最近的 count 行日志，然后退出，非阻塞。
  • -B: 以二进制格式输出日志内容。
  • -s : 仅显示指定标签的日志。
  • -f : 将日志输出到指定文件，默认为标准输出（stdout）。
  • -r : 设置日志输出的每轮大小（默认为16 KB），需与 -f 选项一起使用。
  • -n : 设置日志输出的最大轮数（默认为4），需与 -r 选项一起使用。
  • -v : 设置日志的输出格式，只能设置一种格式。

这个描述清晰简洁地概述了每个 adb logcat 的选项和参数，确保用户能够轻松理解和使用。
