什么是 Insets?

Insets 这个单词，直译过来是“插入物”、“插图”、“插页”的意思。在 Android 开发里面，Insets 通常指的是视图（View）的内边距或插入区域，亦可称作边衬区（几个中文叫法，没一个是让人好理解的 😅...），你可以简单地将 Insets 理解为视图的“内边距”或“边缘留白”。它是为了描述在视图的边界内插入的空白区域，确保内容与边界之间有一定的距离，从而提高用户界面的美观性和可用性。

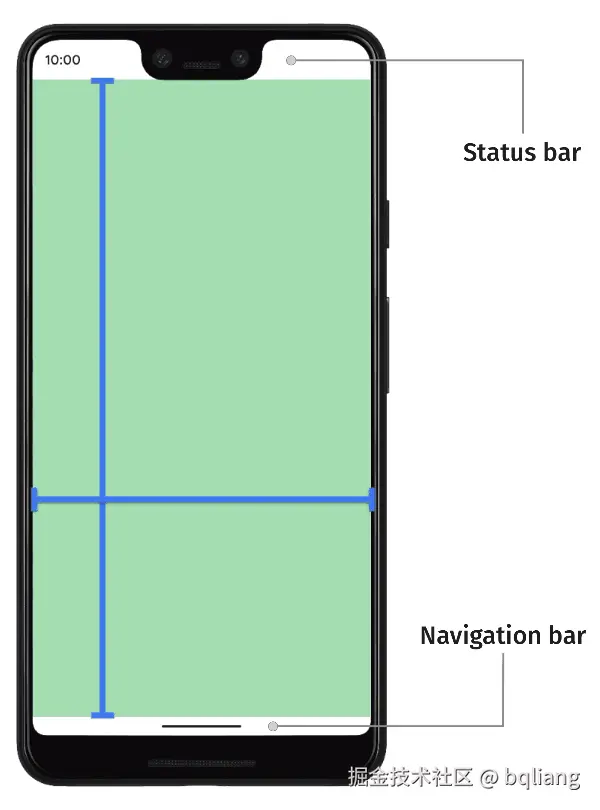

在本篇文章，我们主要关注 Window Insets，这些是与窗口相关的内边距，例如：系统状态栏、导航栏和键盘等区域。

边衬区设置

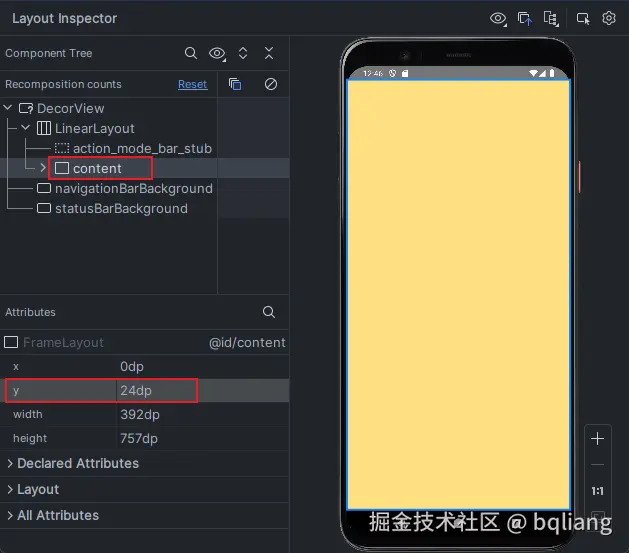

默认情况下，Activity 的内容不会被绘制到状态栏或导航栏区域，因为系统会将 content 做一定的偏移调整。

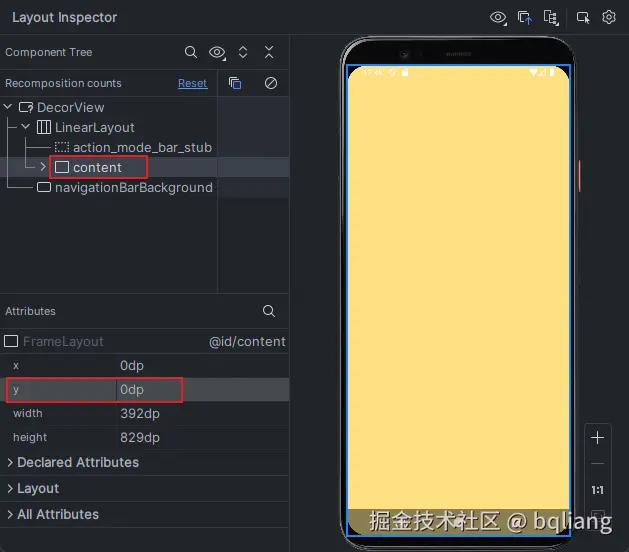

我们可以调用 WindowCompat.setDecorFitsSystemWindows(window, false) 来告诉系统：请你不要自作主张偏移调整我的 content，你把 WindowInsets 的信息告诉我就行了，我会自行处理。

// WindowCompat.java
public final class WindowCompat {
  public static void setDecorFitsSystemWindows(
    Window window,
    boolean decorFitsSystemWindows
  )
}

注意别忘了将状态栏和导航栏的颜色设置为透明，不然用户看见的仍然只是一团黑白。

override fun onCreate(savedInstanceState: Bundle?) {
   super.onCreate(savedInstanceState)
+  WindowCompat.setDecorFitsSystemWindows(window, false)

+  window.statusBarColor = Color.TRANSPARENT
+  window.navigationBarColor = Color.TRANSPARENT
   setContent {
     Box(modifier = Modifier.background(Yellow).fillMaxSize())
   }
}

📢 好消息是，Jetpack 库已经封装了一个 API：enableEdgeToEdge()，只需一行代码就能实现上面的效果，而且对各个系统版本做了兼容处理（比如导航栏遮罩），还会根据主题模式切换状态栏图标的颜色，所以更推荐使用 👍

override fun onCreate(savedInstanceState: Bundle?) {
   super.onCreate(savedInstanceState)
-  WindowCompat.setDecorFitsSystemWindows(window, false)
-  window.statusBarColor = Color.TRANSPARENT
-  window.navigationBarColor = Color.TRANSPARENT
+  enableEdgeToEdge()
   setContent {
     Box(modifier = Modifier.background(Yellow).fillMaxSize())
   }
}

注意需要引入：
implementation("androidx.activity:activity:<latest-version>")
或
implementation("androidx.activity:activity-ktx:<latest-version>")

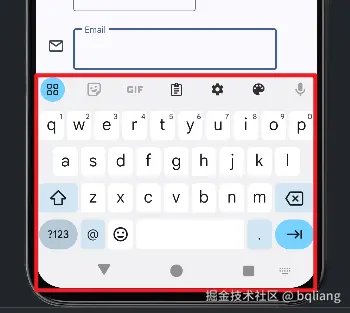

另外，为了让 Window 将 IME 输入法的区域视为 Window Insets 的一部分，需要将 Activity 的 windowSoftInputMode 设置为 adjustResize：

<!-- AndroidManifest.xml -->
<activity
+	android:windowSoftInputMode="adjustResize"
</activity>

关联阅读：Android软键盘 windowSoftInputMode 的使用与原理（使用篇）

Compose Insets APIs

最初，系统会以一种粗暴的方式帮我们处理 Window Insets：直接不让 Activity 在系统栏区域内绘制内容。但我们为了追求更完美的视觉体验，要求系统别这么干，所以处理 Window Insets 这项任务就得我们开发者自己干了。

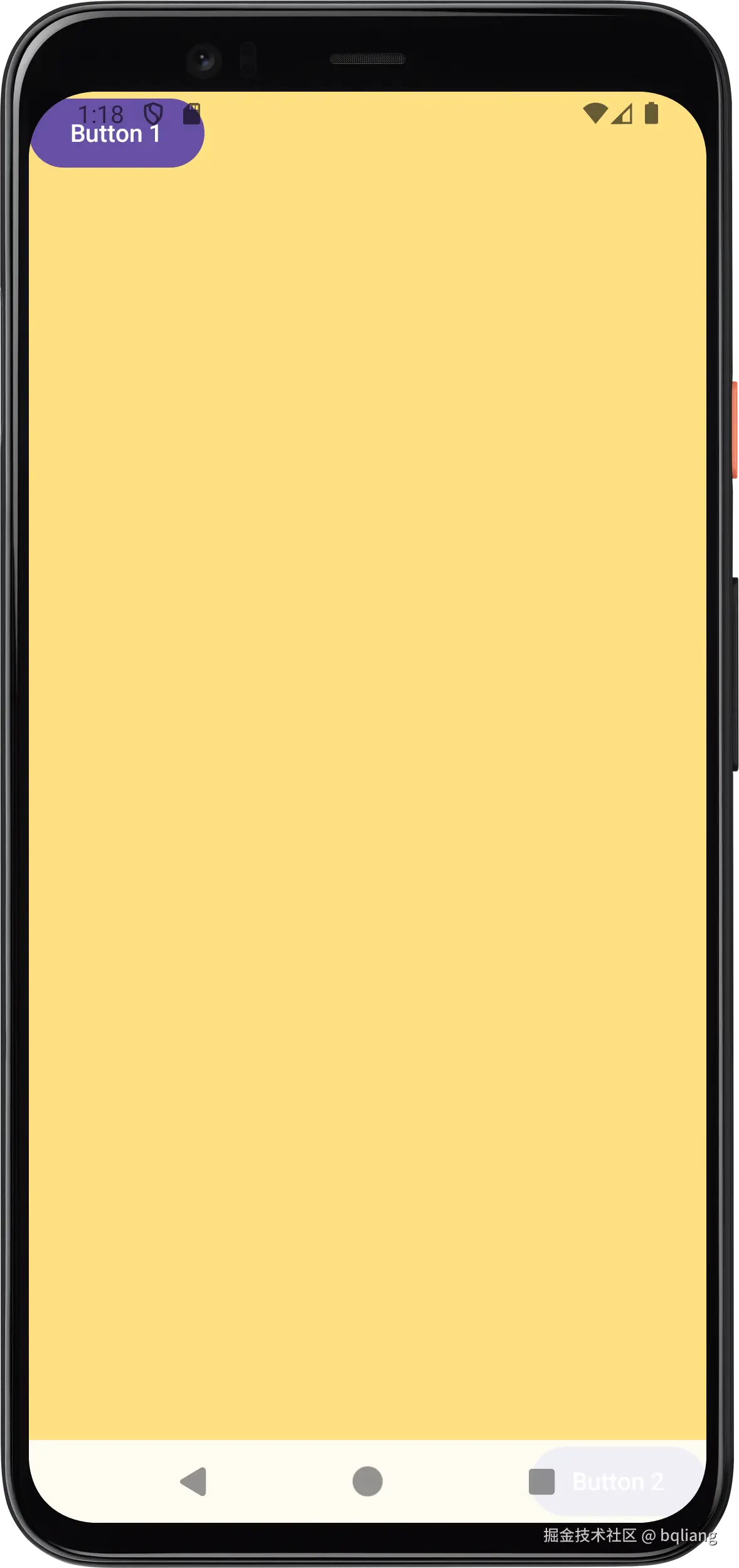

将内容绘制到系统栏后，一个不可避免的场景是，我们不希望某些重要内容被遮挡，或者可交互组件与系统界面重叠，比如下面的代码，左上角和右下角各自放置了一个按钮，现在它们被绘制在系统栏背后，非常影响交互体验😵：

override fun onCreate(savedInstanceState: Bundle?) {
  super.onCreate(savedInstanceState)
  enableEdgeToEdge()
  setContent {
    Box(modifier = Modifier.background(Yellow).fillMaxSize()) {
      Button(
        modifier = Modifier.align(Alignment.TopStart),
        content = { Text(text = "Button 1") },
        onClick = {}
      )

      Button(
        modifier = Modifier.align(Alignment.BottomEnd),
        content = { Text(text = "Button 2") },
        onClick = {}
      )
    }
  }
}

Insets Padding Modifiers

为避免这种情况，我们需要获取 Window Insets 的信息（上下左右分别占了多少空间），然后对相关元素的位置或边距进行调整，使其不被系统 UI 遮挡：

override fun onCreate(savedInstanceState: Bundle?) {
  super.onCreate(savedInstanceState)
  enableEdgeToEdge()
  setContent {
    Box(modifier = Modifier.background(Yellow).fillMaxSize()) {
      Button(
        modifier = Modifier
          .align(Alignment.TopStart)
+         .windowInsetsPadding(WindowInsets.statusBars),
        content = { Text(text = "Button 1")  },
      )

      Button(
        modifier = Modifier
          .align(Alignment.BottomEnd)
+         .windowInsetsPadding(WindowInsets.navigationBars),
        content = { Text(text = "Button 1")  },
      )
    }
  }
}

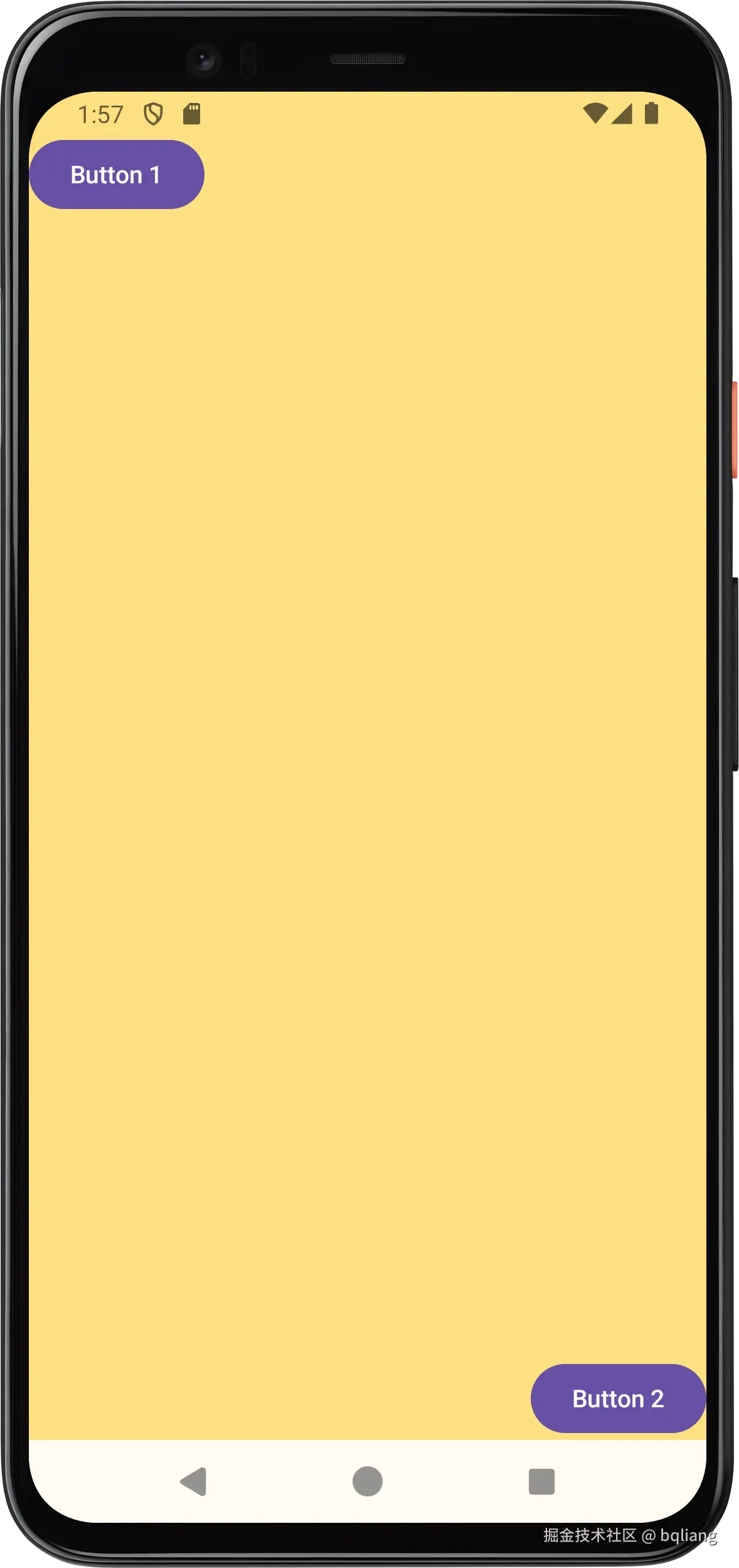

windowInsetsPadding() 修饰符类似于 padding()，但参数不是 Dp，而是 WindowInsets。它会将给定的 WindowInsets 作为边距应用到组件上。

fun Modifier.windowInsetsPadding(insets: WindowInsets): Modifier

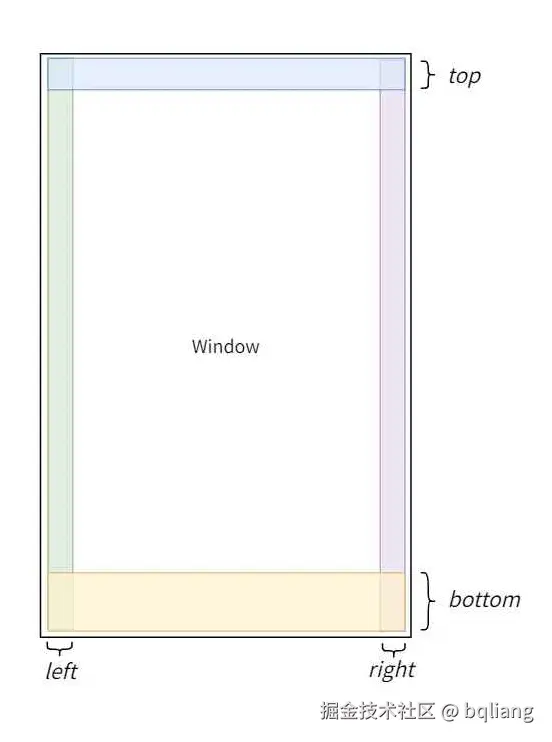

关于 WindowInsets，其实前面已经提过了，它就是窗口的内边距（边缘留白），包含了上下左右 4 块矩形区域：

查看 WindowInsets 的源码，发现它有 4 个方法分别获取 left、right、top、bottom，返回的其实就是左右留白区域的宽，和上下留白区域的高：

interface WindowInsets {
  fun getLeft(density: Density, layoutDirection: LayoutDirection): Int
  fun getTop(density: Density): Int
  fun getRight(density: Density, layoutDirection: LayoutDirection): Int
  fun getBottom(density: Density): Int
}

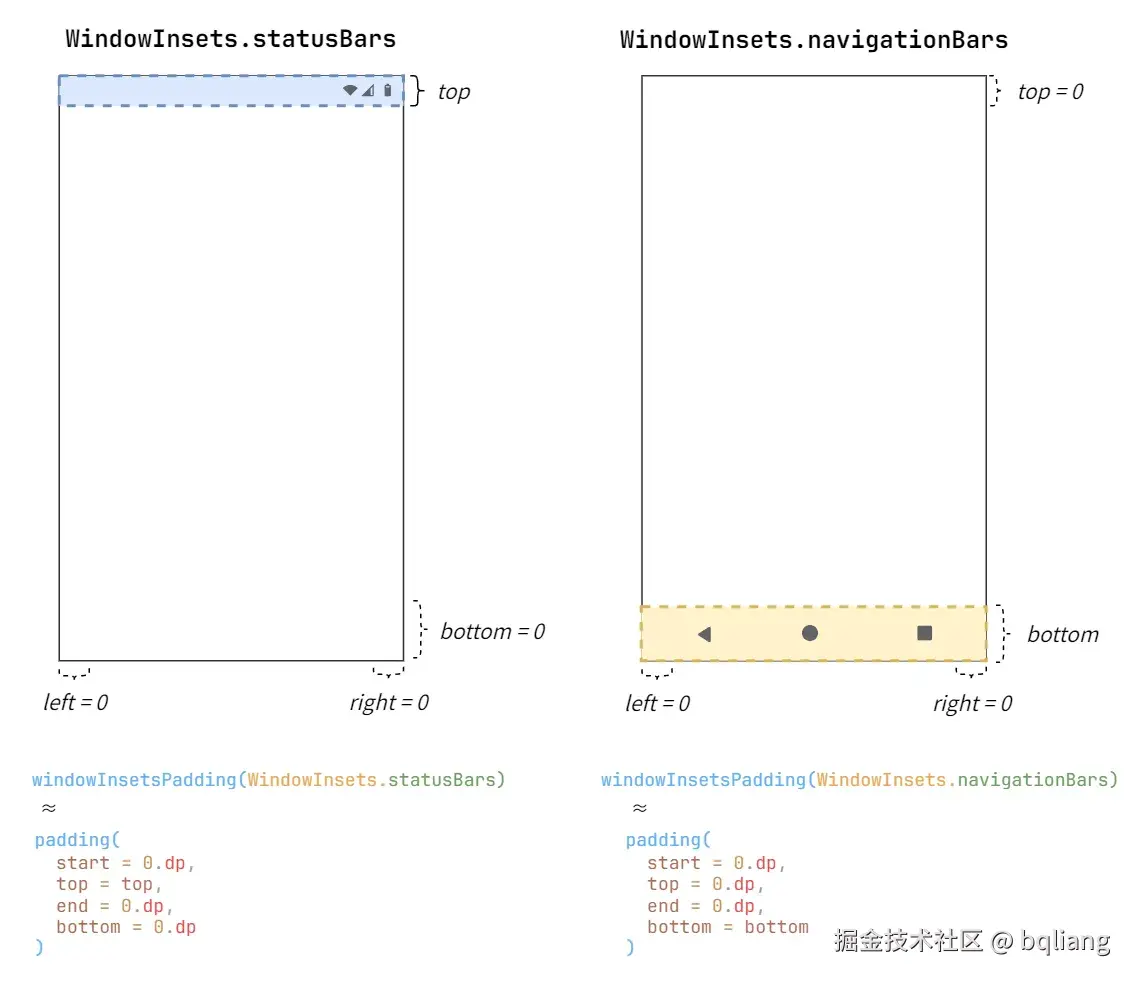

上面例子里，我们接触到了两种类型的 WindowInsets，分别是 WindowInsets.statusBars 和 WindowInsets.navigationBars。

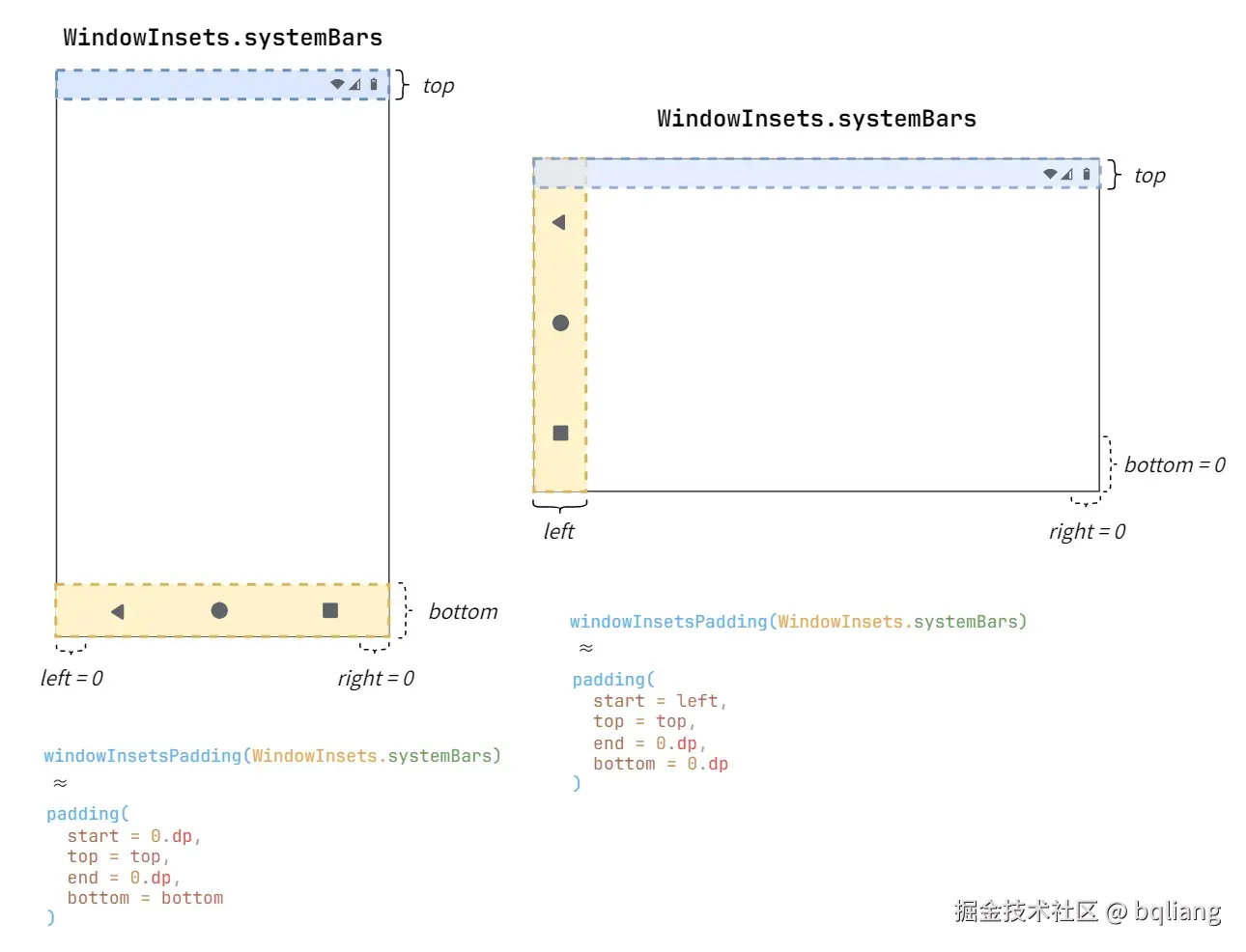

WindowInsets.statusBars 仅包含上贴边的状态栏，那么 top 就是状态栏高度，而左右以及底部的 3 块区域都为空，所以 left、right、bottom 都为 0。当我们将 WindowInsets.statusBars 传递给 windowInsetsPadding() 时，自然就会为组件添加一定的上边距。WindowInsets.navigationBars 同理，不再赘述。

一个 WindowInsets 可以由多个 WindowInsets 相加得到。有一种类型 WindowInsets 叫 WindowInsets.systemBars，它包含两块留白区域：状态栏和导航栏。

准确来说，system bars 包含 status bars、navigation bars 和 caption bar 三部分，但是 caption bar 在一般的 Android 开发中用不到，它是指电脑窗口标题栏部分，通常包含应用程序的标题和窗口控制按钮（如最小化、最大化、关闭按钮），在 ChromeBook 设备上才会接触到，这里我们暂时忽略它。

那么对于前面的问题，我们可以换一种思路，不给按钮添加外边距，而是给 Box 容器添加内边距，这样也能达到同样的效果：

override fun onCreate(savedInstanceState: Bundle?) {
  super.onCreate(savedInstanceState)
  enableEdgeToEdge()
  setContent {
    Box(
      modifier = Modifier
        .background(Yellow)
+       .windowInsetsPadding(WindowInsets.systembars)
        .fillMaxSize()
    ) {
      Button(
        modifier = Modifier
          .align(Alignment.TopStart)
          .windowInsetsPadding(WindowInsets.statusBars),
        content = { Text(text = "Button 1") }
      )

      Button(
        modifier = Modifier
          .align(Alignment.BottomEnd)
          .windowInsetsPadding(WindowInsets.navigationBars),
        content = { Text(text = "Button 2") }
      )
    }
  }
}

其实下面 3 种写法的效果都是一样的：

Modifier.windowInsetsPadding(WindowInsets.systembars)
// 便捷写法
Modiffier.systemBarsPadding()
// 手动相加状态栏和导航栏两种 WindowInsets
Modifier.windowInsetsPadding(WindowInsets.statusBars.add(WindowInsets.navigationBars))

我们用 windowInsetsPadding(WindowInsets.systembars) 给 Box 添加了内边距，但是前面给按钮添加外边距的代码并没有删掉，神奇的是运行结果居然没问题！... 🤔

Inset Size Modifiers & Inset Consumption

聪明的你肯定已经猜到了些什么，这是因为不同的 windowInsetsPadding() 修饰符之间会利用 ModifierLocal 进行通信 🕊️。外层的 windowInsetsPadding() 修饰符将某块 WindowInsets 区域消耗后，内层的 windowInsetsPadding() 修饰符能感知到，不会重复消费同一块 WindowInsets 区域。

要深入了解 windowInsetsPadding() 修饰符之间如何进行通信，可以翻阅源码 👈

我们再来看一个例子：

LazyColumn(
  modifier = Modifier
    .windowInsetsPadding(WindowInsets.ime) // 也可以写成 imePadding()
    .fillMaxSize()
) {
  item {
    Spacer(Modifier.windowInsetsTopHeight(WindowInsets.systemBars))
  }

  items(20) { i ->
    TextField(value = i.toString(), onValueChange = {})
  }

  item {
    Spacer(Modifier.windowInsetsBottomHeight(WindowInsets.systemBars))
  }
}

我稍微解释一下这段代码，首先用 Spacer 在列表的头尾分别添加一定的边缘留白，目的是让列表首尾的内容不要嵌入到状态栏和导航栏里，为了指定他俩的高度，这里使用了 windowInsetsTopHeight() 和 windowInsetsBottomHeight() 修饰符，从名字就可以看出其作用，它们会将给定的 WindowInsets 的 top 或 bottom 大小作为组件的高度。

其次，因为列表的每一项都是输入框，在展开输入法时，我们希望键盘能够把列表顶起来，不然的话键盘会遮住列表的最后几项，为此，我们将 WindowInsets.ime 作为外边距应用到 LazyColumn 上。也就是说键盘展开时，列表会添加上相应的底部外边距，自然就被顶起来了。

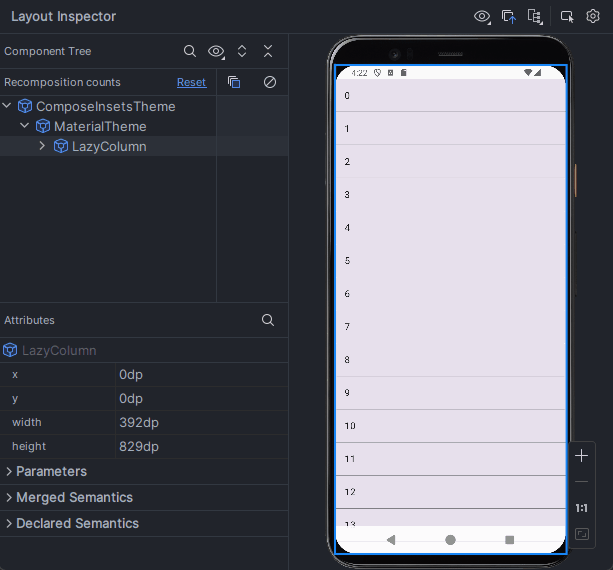

在输入法收起时，拉到列表最后，发现最后一个输入框确实没有被导航栏遮挡，证明尾部的 Spacer 确实起作用了。然后展开输入法，重新将列表拉到最后，发现最后一个输入框是紧贴在输入法上方的 🤔🤔...... 底部的 Spacer 消失了！

IME（输入法）收起时，windowInsetsPadding(WindowInsets.ime) 没有应用任何边距，不会消耗任何边衬区的空间；底部的 Spacer 的高度被指定为 WindowInsets.systemBars 的 bottom，与导航栏等高。

我们点击输入框，IME 逐渐展开，windowInsetsPadding(WindowInsets.ime) 开始消耗边衬区的空间，LazyColumn 的外边距逐渐增大，由于导航栏和输入法类型的边衬区有重叠的部分，所以外部 LazyColumn 的 windowInsetsPadding(WindowInsets.ime) 使用了多少边衬区，内部 Spacer 的 windowInsetsBottomHeight(WindowInsets.systemBars) 会相应地减少它所占据的边衬区，直至为 0。同理，IME 收起过程则相反，不再赘述。

windowInsetsPadding() 和 windowInsetsBottomHeight() 这种互相配合的行为就是利用 ModifierLocal 进行通信而完成的。

需要注意的是，下面 4 种 Inset Size 修饰符的行为和 Insets Padding 修饰符有一定的差异：Insets Padding 修饰符会将自己使用边衬区的信息往内层传递，其他的 Inset Size 或 Insets Padding 修饰符收到信息后，就不会再重复消耗同一块区域了。但是，Inset Size 修饰符使用边衬区，它是不会告诉（传递）给内层的。简单来说，Insets Padding 修饰符既发信也收信，但 Inset Size 修饰符只收信不发信。

Inset Size 修饰符
windowInsetsStartWidth()
windowInsetsEndWidth()
windowInsetsTopHeight()
windowInsetsBottomHeight()

这可能会引发一些问题，来看下面的例子：

Column(
    Modifier
        .verticalScroll(rememberScrollState())
        .fillMaxSize()
) {
    Spacer(Modifier.windowInsetsTopHeight(WindowInsets.systemBars))

    Column {
        repeat(20) { i -> TextField(value = i.toString(), onValueChange = {}) }
        Spacer(Modifier.windowInsetsBottomHeight(WindowInsets.ime))
    }

    Spacer(Modifier.windowInsetsBottomHeight(WindowInsets.systemBars))
}

首先，代码有两层 Column，外层 Column 里面已经用 Inset Size 修饰符处理了头尾部的边衬区了，目的是让中间内容的首尾不要嵌入到状态栏和导航栏里。内层的 Column 有 20 个输入框，为了在输入法展开时，也能滑到最后那个输入框，所以在最后一个输入框后面添加了 Spacer，将其高度设置为输入法占据的边衬区 bottom 大小。

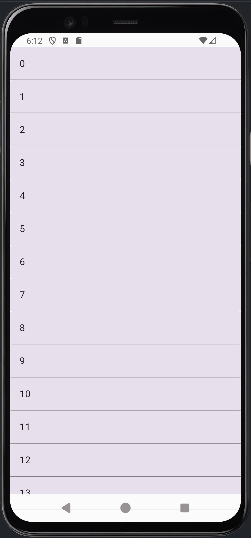

运行，展开输入法，往下滑动到最后，问题来了......

外层的 windowInsetsBottomHeight() 虽然使用了边衬区，但它不会往内部传递信息：“啊这块地方我用啦，你们别白费心思了。” 所以内层的 windowInsetsBottomHeight() 在展开输入法的时候，原封不动地将 Spacer 高度设置为输入法占据的边衬区 bottom 大小，实际上应该减去导航栏高度才对，因为外层已经使用了这部分空间，但是没人告诉它。

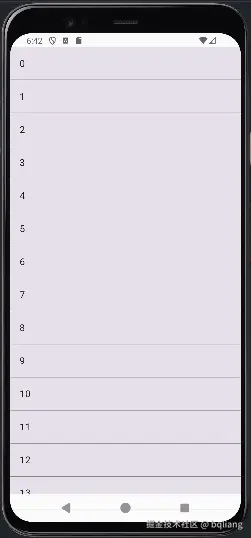

要解决这个问题也很简单，使用 consumeWindowInsets() 修饰符，就可以像 Insets Padding 修饰符一样宣誓主权：这块 WindowInsets 的区域我要了！📢

Modifier.consumeWindowInsets(insets: WindowInsets): Modifier

Column(
    Modifier
+       .consumeWindowInsets(WindowInsets.systemBars.only(WindowInsetsSides.Vertical))
        .verticalScroll(rememberScrollState())
        .fillMaxSize()
) {
    Spacer(Modifier.windowInsetsTopHeight(WindowInsets.systemBars))

    Column {
        repeat(20) { i -> TextField(value = i.toString(), onValueChange = {}) }
        Spacer(Modifier.windowInsetsBottomHeight(WindowInsets.ime))
    }

    Spacer(Modifier.windowInsetsBottomHeight(WindowInsets.systemBars))
}

上面我们将 WindowInsets.systemBars.only(WindowInsetsSides.Vertical) 传递给 consumeWindowInsets() 修饰符，意思是只消耗了 WindowInsets.systemBars 的上下两块区域。

顺便提一嘴，consumeWindowInsets() 修饰符还有另一个版本，接收 PaddingValues 作为参数：Modifier.consumeWindowInsets(paddingValues: PaddingValues)

顺便提二嘴，WindowInsets 有一个拓展方法 asPaddingValues()：WindowInsets.asPaddingValues(): PaddingValues

键盘动画

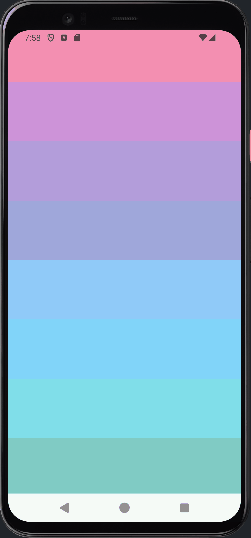

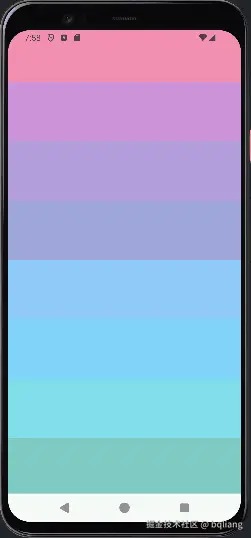

Compose 中有一个 imeNestedScroll() 修饰符，我们可以将其应用于滚动容器，它的作用是：在 Android 11 及以上版本系统中，允许我们以嵌套滑动的形式拖动键盘（当我们滚动到容器的底部，再继续往下时，就会弹出键盘；而如果键盘处于展开状态，这时只要向下滚动容器，键盘就会收起。）

LazyColumn(
  Modifier
    .imePadding() // padding for the bottom for the IME
    .imeNestedScroll() // 📌 scroll IME at the bottom
    .fillMaxSize()
) {
  item {
    Spacer(modifier = Modifier.windowInsetsTopHeight(WindowInsets.systemBars))
  }
  items(colors) { color -> /* content */  }
  item {
    OutlinedTextField(value = "", onValueChange = {})
  }
  item {
    Spacer(modifier = Modifier.windowInsetsBottomHeight(WindowInsets.systemBars))
  }
}

Material 3 组件对 Insets 的支持

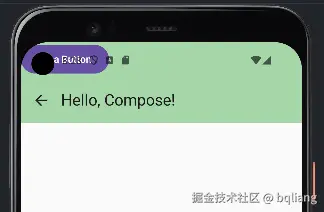

Material 3 库中的大多数组件已经默认适配了对边衬区的处理，比如 TopAppBar，在一个 Box 左上角放置 TopAppBar，即使不使用 windowInsetsPadding()，AppBar 的内容也不会嵌入到状态栏里面。但同样是在左上角放一个 Button，边衬区就得我们手动去处理了。

setContent {
    Box(modifier = Modifier.fillMaxSize()) {
        TopAppBar(
            navigationIcon = {
                IconButton(onClick = { }) {
                    Icon(imageVector = Icons.Default.ArrowBack, contentDescription = null)
                }
            },
            title = { Text(text = "Hello, Compose!") },
            colors = TopAppBarDefaults.topAppBarColors(containerColor = Green)
        )

        Button(onClick = { }) {
            Text(text = "I'm a Button")
        }
    }
}

如果你非要当搅屎棍，就是要让 TopAppBar 的内容嵌入到状态栏里面，那么可以给 TopAppBar 传递 windowInsets 参数：

TopAppBar(windowInsets = WindowInsets(0, 0, 0, 0))

总的来说，Material 3 库中自带对边衬区处理的组件分为两类：应用栏和容器

• 应用栏
  • TopAppBar/SmallTopAppBar/CenterAlignedTopAppBar/MediumTopAppBar / LargeTopAppBar：使用 systemBars 的 top、left、right 作为内边距，因为它在窗口顶部使用。
  • BottomAppBar：使用 systemBars 的 bottom、left、right 作为内边距。
• 容器
  • ModalDrawerSheet/DismissibleDrawerSheet/PermanentDrawerSheet（模态抽屉式导航栏内的内容）：对内容应用 top、bottom 和 left 边衬区。
  • ModalBottomSheet：应用 bottom 边衬区。
  • NavigationBar：应用 bottom、left、right 边衬区。
  • NavigationRail：应用 top、bottom 和 left 边衬区。

在文章的最后，我们来看一下 Jetpack Compose 目前支持处理的边衬区类型吧，前面我们已经接触了 4 种，分别是 statusBars、navigationBars、systemBars 和 ime

WindowInset	描述

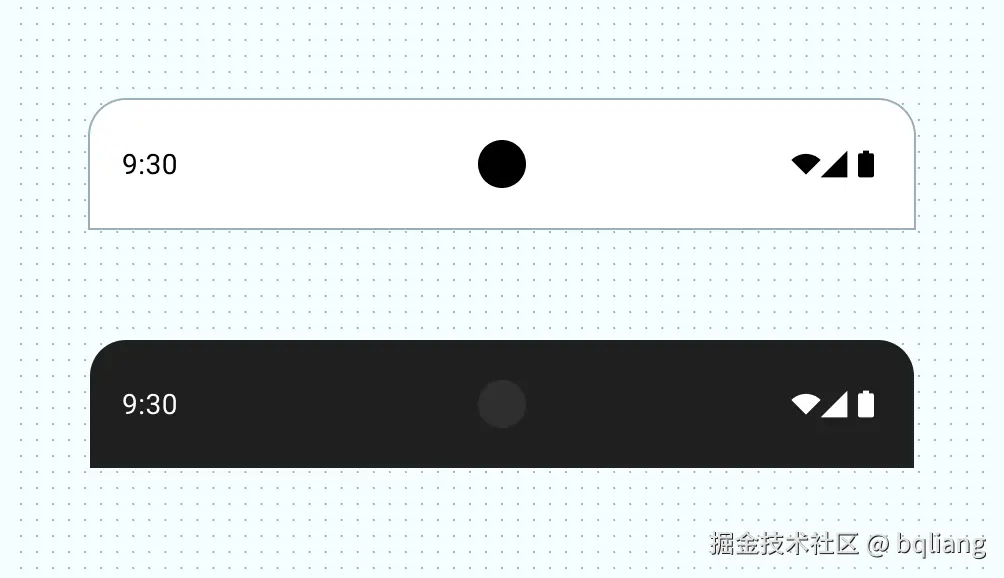

WindowInsets.statusBars	表示状态栏的插入区域。注意，当状态栏不可见时（例如进入沉浸式全屏模式），插入区域为空。
WindowInsets.statusBarsIgnoringVisibility	与 WindowInsets.statusBars 类似，但无论状态栏是否处于可见状态，边衬区都不会为空。
WindowInsets.navigationBars	表示导航栏的插入区域，可能会显示在设备左侧、右侧或底部。
WindowInsets.navigationBarsIgnoringVisibility	与 WindowInsets.navigationBarsIgnoringVisibility 类似，但无论导航栏是否处于可见状态，边衬区都不会为空。

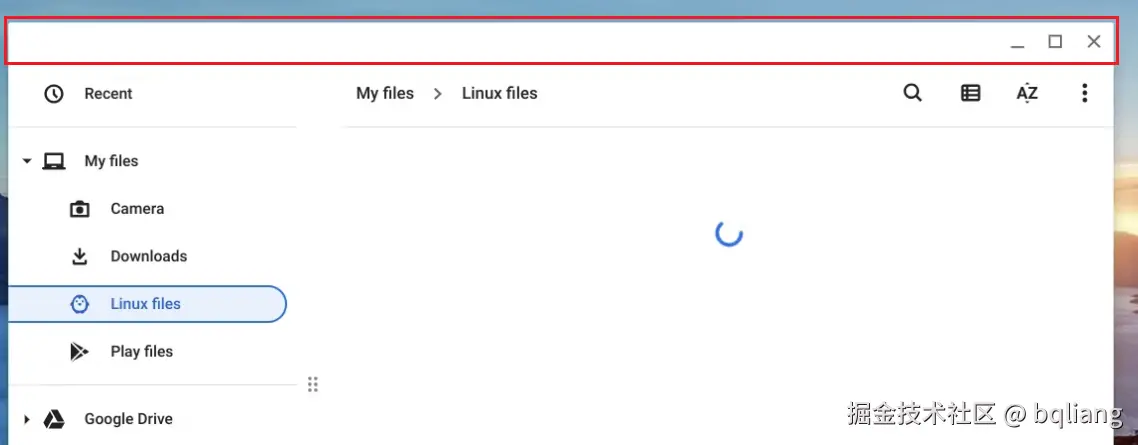

WindowInsets.captionBar	表示标题栏的插入区域，一般在桌面环境像 ChromeBook 才能接触到，窗口的标题栏会显示程序名称、窗口最大化、最小化及关闭按钮。
WindowInsets.captionBarIgnoringVisibility	与 WindowInsets.captionBar 类似，但无论标题栏是否处于可见状态，边衬区都不会为空。
WindowInsets.systemBars	系统栏边衬区的集合，包括状态栏、导航栏和标题栏。
WindowInsets.systemBarsIgnoringVisibility	与 WindowInsets.systemBars 类似，但无论系统栏是否处于可见状态，边衬区都不会为空。
WindowInsets.ime	描述键盘所占底部空间的边衬区。
WindowInsets.imeAnimationSource	描述键盘动画之前所占空间的边衬区。	通常与 ime、imeAnimationTarget 配合，计算键盘展开/收起的进度。详见 IssueTrack。
WindowInsets.imeAnimationTarget	描述键盘动画播放完后将要占据的空间量的边衬区。	通常与 ime、imeAnimationSource 配合，计算键盘展开/收起的进度。详见 IssueTrack。
WindowInsets.tappableElement	用于描述导航栏中由系统处理的点击区域。例如传统的 3 大金刚键，导航栏的整个高度都是系统手势的点击区域；而如果是小横条，导航栏中系统手势点击区域实际为 0，我们可以在下方放置自己的可交互组件。
WindowInsets.tappableElementIgnoringVisibility	与 WindowInsets.tappableElement 类似，但无论系统栏是否处于可见状态，边衬区都不会为空。
WindowInsets.systemGestures	表示系统将在其中拦截导航手势的边衬区，例如 Android 10 侧滑返回的区域。
WindowInsets.mandatorySystemGestures	系统手势的子集，将始终由系统处理，且无法通过 Modifier.systemGestureExclusion 选择停用。	一般来说，侧滑返回，只要手指不摸在状态栏或导航栏上，中间的整块矩形都是支持侧拉返回的，但也有特殊情况，像 Material Design 里的抽屉，你会发现在屏幕上半部分侧拉会打开抽屉，下半部分则还是触发返回，这是因为组件通过 Modifier.systemGestureExclusion 占据了部分系统手势处理区域，由自己来处理。
WindowInsets.displayCutout	描述避免与刘海屏（凹口或针孔）重叠所需的间距量。
WindowInsets.waterfall	表示瀑布显示屏曲线区域的边衬区，也就是曲面屏两侧的区域。

另外，有 3 种“安全”边衬区，它们的作用是根据不同系统版本中边衬区的不同，自动选择合适的插入区域：

• WindowInsets.safeDrawing：确保不在任何系统界面区域绘制内容。
• WindowInsets.safeGestures：避免可交互内容与系统手势发生冲突。
• WindowInsets.safeContent：相当于 safeDrawing 与 safeGestures 的结合。

以上列出的各种类型的 WindowInsets，其中大部分都分别有对应的 Insets Padding Modifier：

WindowInsets	对应的 Insets Padding Modifier
WindowInsets.statusBars	Modifier.statusBarsPadding()
WindowInsets.navigationBars	Modifier.navigationBarsPadding()
WindowInsets.captionBars	Modifier.captionBarsPadding()
WindowInsets.systemBars	Modifier.systemBarsPadding()
WindowInsets.ime	Modifier.imePadding()
WindowInsets.systemGestures	Modifier.systemGesturesPadding()
WindowInsets.mandatorySystemGestures	Modifier.mandatorySystemGesturesPadding()
WindowInsets.displayCutout	Modifier.displayCutoutPadding()
WindowInsets.waterfall	Modifier.waterfallPadding()
WindowInsets.safeDrawing	Modifier.safeDrawingPadding()
WindowInsets.safeGestures	Modifier.safeGesturesPadding()
WindowInsets.safeContent	Modifier.safeContentPadding()

也就是说如果我想将某种类型 WindowInsets 添加为边距，不需要写 Modifier.windowInsetsPadding(WindowInsets.xxx)，直接使用 Modifier.xxxPadding() 就完事了。

总结

回顾一下今天学到的东西：

• 什么是 Window Insets？各种类型的 WindowInsets；
• 如何将内容绘制到窗口的边衬区；
• Insets Padding Modifier 和 Insets Size Modifiers，以及二者在消耗 WindowInsets 时的不同行为；
• 如何手动消费 WindowInsets；
