架构核心要点--基于架构的软件设计

基于体系结构的软件设计（Architecture-Based Software Design，ABSD）方法是由体系结构驱动的，即指由构成体系结构的**「商业、质量和功能需求」**的组合驱动。

ABSD方法是一个自顶向下、递归细化的方法，软件系统的体系结构通过该方法得到细化，直到能产生软件「构件」和「类」。

ABSD设计活动从项目总体框架明确就开始，此时需求抽取和分析还没完成。

 要点1:  使用ABSD方法的3个基础** **

1. 功能的分解：使用已有的基于模块的内聚和耦合技术。2. 选择架构风格：实现质量和业务需求。3. 软件模块的使用：复用软件系统的结构。

 要点2:  视图与视角** **

视角与视图：描述系统的体系结构，体现关注点分离的思想。

静态视角：展示功能组织，判断质量特性。

动态视角：展示并发行为，判断行为特性。

 要点3:  用例和质量场景** **

描述软件架构：视角 + 视图

描述需求：用例(功能需求) + 质量属性场景(质量需求)

用例：用来捕获功能需求。

质量属性：通过定义特定场景来捕获质量需求。

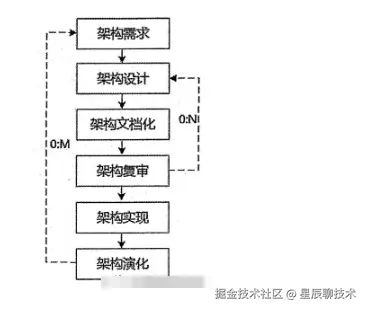

 要点4: 基于架构的开发模型** **

1. 架构需求：需求获取 -> 生成类图 -> 对类进行分组 -> 把类打包成构件 -> 需求评审

2. 架构设计：提出架构模型 -> 映射构件 -> 分析构件相互作用 ->产生架构 -> 设计评审

3. 架构文档化：体系结构规格说明 + 测试体系结构需求的质量设计说明书

4. 架构复审：标识潜在的风险，及早发现架构设计中的缺陷和错误。

5. 架构实现：分析与设计 -> 构件实现 -> 构件组装 -> 系统测试

6. 架构演化：制订演化计划 -> 增删改构件 -> 更新构件的相互作用 -> 构件组装与测试

 阶段1:  架构需求** **

1. 需求获取

2. 标识构件：生成类图 —> 对类进行分组 —> 把类打包成构件

3. 需求评审

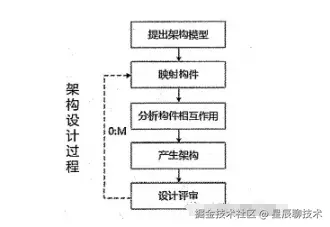

 阶段2:  架构设计** **

1. 提出架构模型

2. 把已标识的构件映射到架构中

3. 分析构件之间的相互作用

4. 产生软件体系结构

5. 设计评审

 阶段3:  架构文档化** **

体系结构规格说明测试体系结构需求的质量设计说明书

 阶段4:  架构复审** **

安排一次由外部人员（用户代表和领域专家）参加的复审，标识潜在的风险，及早发现架构设计中的缺陷和错误。

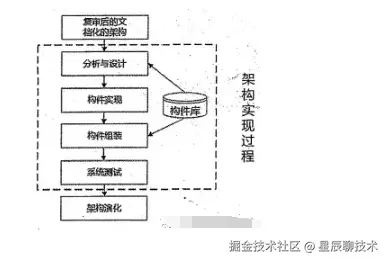

 阶段5:  架构实现** **

1. 复审后的文档化的架构

2. 分析与设计

3. 构件实现

4. 构件组装

5. 系统测试

6. 架构演化

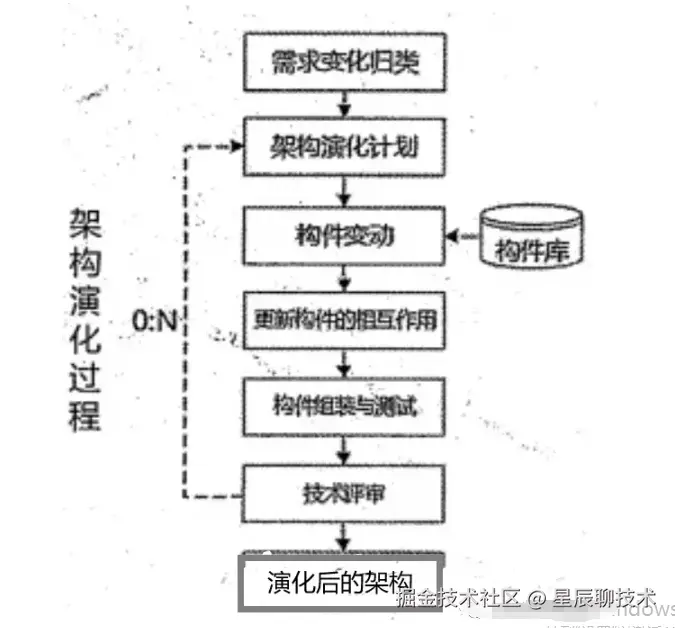

 阶段6 :  架构演化** **

1. 需求变化归类2. 制订架构演化计划3. 修改、增加、删除构件4. 更新构件的相互作用5. 构件组装与测试6. 技术评审
