法向量（normal）【存在辅助器helpers VertexNormalsHelper.js】：

　　概念上来说就是垂直于某个平面的所有支线的一个向量。 功能上来表述，法向量用于光线反射， 比如有一束光照到平面上，存在法向量就可以计算出反射光的射出方向。

  • geometry.computedVertexNormals() 直接计算出法向量
  • 使用geome.setAttribute("normal", new THREE.BufferAttribute(normals, 3))  normals 是一个Float32Array 数组

包围盒（boudingBox）和包围球(boundingSphere)：

　　　将3d物体完全包裹的一个立方体就叫做包围盒，使用场景例如：在3d编辑器中，用户点击一个物体，然后出现包围盒，让用户知道目前选择的是哪个物体(高亮物体也是一种方案)， 或者计算两个物体是否发生碰撞时，直接去计算每个顶点是否发生碰撞，计算量太大， 可以借助包围盒，直接计算两个包围盒是否碰撞等等

  • targetGeometry.computedBoundingBox() // 计算物体包围盒
  • targetBox  = targetGeometry.boundingBox

在使用时候有一个需要注意的点：就是可能会出现包围盒比物体大很多的情况，这是因为包围盒默认是按照物体scale = 1 来设定的。 所以当物体scale !=1时，需要进行世界矩阵转换：

  • targetMesh.updateWorldMatrix(true, true) // 更新mesh 世界坐标

  • targetBox.applyMatrix4(targetMesh.matrixWorld) // 更新包围盒

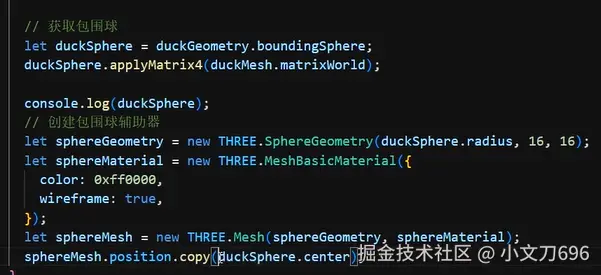

  • 包围球：

     有了包围盒/球， 物体的居中也就简单了，只要保证物体在包围盒、球中的center就可以了   targetGeometry.center()即可。

  • 多个物体的包围盒  两种方式： 1. 使用 box3 对象上的union() 2. 使用Box上的setFromObject（推荐2）

边缘几何体(edgesGeometry)：

类似于 线框模式  wireframe,  但是不会解析每个结构然后生成线框， 只有外部边缘才会。

usage:

复制代码

gltfLoader.load(url, (gltf) =>{// edgesGeometry
　　let mesh  = gltf.scene.children[0];
　　let geometry = mesh.geometry;
　　let edgesGeometry = mew THREE.EdgesGeometry(geometry);
　　let material = new THREE.LineBasicMatrial({color:oxffffff});
　　let edgesMesh = new THREE.LineSegments(edgesGeometry, matrial)//创建线段
　　mesh.updateWorldMatrix(true, true); //更新mesh世界转换矩阵
　　edgesMesh.matrix.copy(mesh.matrixWorld);
　　edgesMesh.matrix.decompose(edges.position, edges.quaternion, edges.scale)

})
//线框几何体 WireframeGeometry  上面替换结合体为 WireframeGemotry即可


通透性_厚度_衰减

物理MeshPhysicalMaterial材质下：

参数：

{

transparent：true,

transmission:1, // 透光率 0-1【1表示透光最强，0表示完全不透光】但是如果设置完全透光时， 物体有可能还是不会透明， 这是因为没有设置粗糙度roughness

//如果是立方体，那么最好设置厚度属性【厚度属性可以设置贴图：thinknessMap = textureMap!!!】,thinknessMap 贴图可用一些特定玉器等透光时，不同位置看起来有不同的纹理的效果

让其看起来更真实，也会有折射效果，折射率可以设置！

 attenuationColor: new THREE.Color(0.6, 0, 0) // 衰减颜色

attenuationDistance:1, // 衰减距离, 如果厚度为2，那么光线穿过一半厚度的时候，就会显示出现衰减颜色

ior:折射率 0-int

reflectivity:反射率0-1

}

清漆clearcoats和粗糙度

清漆就有点类似于新车，表面那个反光的涂层的那种效果

材质参数{

clearcoat : 1,

clearcoatRoughness：设置清漆粗糙度

clearcoatMap： 也可以设置纹理

clearcoatRoughnessMap：粗糙度纹理，不过这个效果会受clearcoatRoughness这个值的影响

clearcoatNormalMap: 清漆法相贴图

normalMap: 上面的属性需要配合normalMap一起使用， 但是normalMap贴图不一定要求和clearcoatNormalMap一样

clearcoatNormaScale:  清晰贴图效果的规格， vector2 (1,1)表示默认贴图效果， （0.1,0.1）表示贴图效果淡化十倍

}



毛茸茸光泽质感：

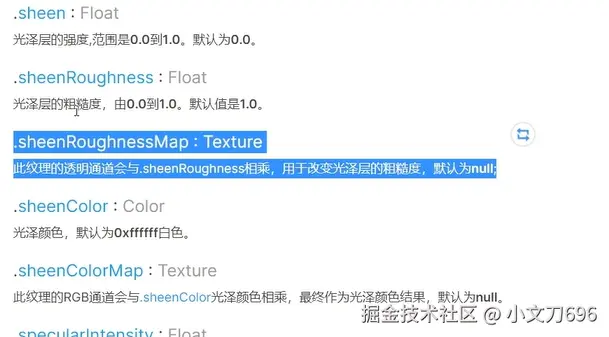

就比如那个很柔软舒适的毛巾，非皮质沙发，等物体，正面看和测面看， 效果是不一样的。这个效果就可以通过光泽 sheen 来实现

{

  }

虹彩效应：肥皂泡，油滴，蝴蝶翅膀等薄膜的虹彩效应

MeshPhysicalMaterial({

color:,

roughness:

transmission:

thinkness:0.1 薄膜效应，厚度需要小

iridescence:1  //彩虹效应， 和设置的折射率有关

iridescenceIOR:默认1.3

还有设置贴图iridescenceThicknessRange：厚薄范围

iridescenceThicknessMap:厚薄贴图

})



如果做到频繁切换几何体，纹理，做到内存不泄露()：

1.从场景中移除掉物体 scene.remove(mesh)

2.清除几何体，材质，纹理贴图

geometry.dispose()   material.dispose()    texture.dispose()



贴图和属性的关联： 比如粗糙度贴图和粗糙度 金属材质和金属材质贴图，如果设置粗糙度为0，光滑，name粗糙度贴图就会效果差或者没有效果



平面着色：

flatShadering: 默认false， 某些宝石模型，不设置这个属性，看上起就没有name棱角分明。切片感没有。

 宝石等物体的折射效果： 设置 厚度 thinkness  + 衰减距离

在threejs Editor中调好一些样式属性后， 可以直接选择导出具体的格式，或者导出成json【json 一般体积大很多，比glb】(场景，通过objectLoader 加载json！！！)

自发光属性和自发光贴图：

.emissive

.emissiveMap

【有时候模型导出后，使用threejs展示的时候，现实的效果会和在3d编辑器中效果有差异， 具体到，就比如手机模型，编辑器里的效果是屏幕很亮，而且是贴图颜色的亮， 但是使用threejs  加载屏幕会暗很多，仅仅调节自发光强度，屏幕是发白的亮，而不是贴图的那种颜色的亮度，这时候就可以加载这张自发光贴图即可 】

设置一些金属效果，毛绒反光效果，等都是通过

一些室内的模型,比如vr 看房， 限制控制器位移，旋转角度避免穿帮

控制思路：

1，首先将摄像机定位在一个合适的角度(集合 axesHelper xyz坐标轴辅助器,看调节哪些个方向)

2.控制器 controls.target.set(设定在和相机lookat 的同一位置)

  1. 一般禁用  鼠标右键移动模型  controls.enablePan = false

4.设置缩放的最大最小距离（指的是离这个controls.target的距离）controls.minDistance/maxDistance

5.设置垂直Polar/水平Azimuth的旋转角度， 一般都需要 controls.minPolarAngle/maxPolarAngle[minAzimuthangle/maxAzimuth]



纹理：

1.重复   texture.wrapS(水平)/wrapT(竖直) 方向上重复 + texture.repeat.set(4, 4) [表示x,y轴都重复四次]

2.偏移：  texture.offset.set(x, y )

3旋转：texture.rotation （默认 center为 0 0） 可以通过 texture.center.set()  修改旋转中心点

4.  纹理翻转flipY和 预乘alpha premultiplyAlpha (存在alpha 的话)（最常见的效果就是贴图会出现描边效果）

 一些优化项

 动态【Hdr格式|EXR格式|Tif|png】全景背景图色调曝光度的自适应: 主要是用于处理如果是很亮的场景， 不注意曝光度太高导致晃眼，看不清， 太暗的也不会乌漆嘛黑

渲染器设置【

render.toneMapping = 设置曝光模式

render.toneMappingExposure = 1 设置曝光度 【可以模拟关灯和 开灯，天亮了等场景】

】

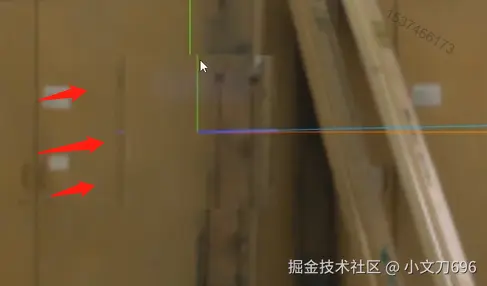

纹理的各项异性过滤（Anisotropic filtering）贴图当中解决角度失真问题的技术，通常在地面、墙面或其他倾斜的表面上观察到这种现象。

当视角接近平行于纹理表面时，例如查看地平线上的地板纹理，由于取样密度的不均匀，导致远离观察者的纹理区域显得模糊。各向异性过滤通过沿着轴取样更多的纹理像素以解决这个问题，使纹理在不同的观察角度下看起来更清晰。

 texture.anisotropy = 1~16 区间 默认为1



压缩图片纹理 ：可以借助 mvidia  的 图片压缩工具， 支持多种格式：



Threejs 中使用KTX2/DDS/TGA \EXR\TIF/PNG纹理

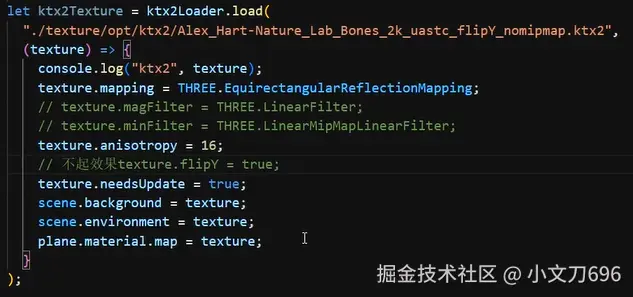

  1. 加载KTX2  ：需要借助 ktx2Loader.js  以及工具类 basis  [位置：three/axamples/jsm/lib/basis] 复制basis到public下最好

const  ktx2loader = new KTX2Loader().setTranscodePath('basis').detectSupport(renderer)

（有个重要的点就是，使用nvidia贴图压缩的时候，如果压缩导出的时候，设置了 生产mipmap的话， 那么全景环境贴图可能就会失效）

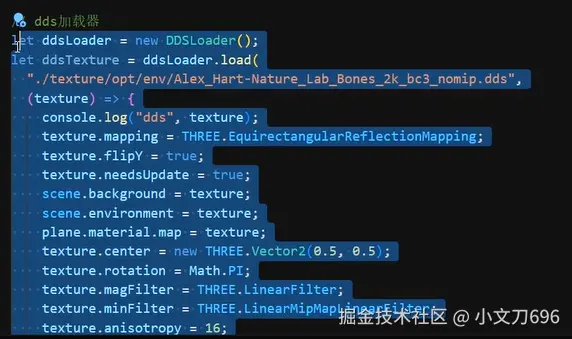

 2.dds

 3. tga

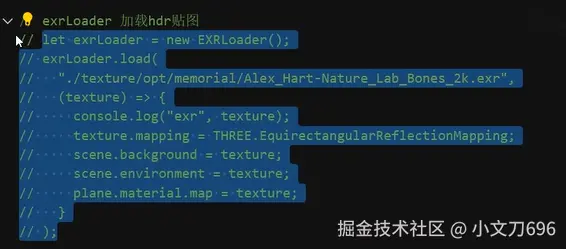

 4.EXR

 5. tif


材质深度 决定多个物体渲染层级【遮挡如何显示的问题】：

materal.depthFunc (默认是THREE.LessEqualDpeth)

material depthWrite

material depthTest



材质混合 实例中的问题

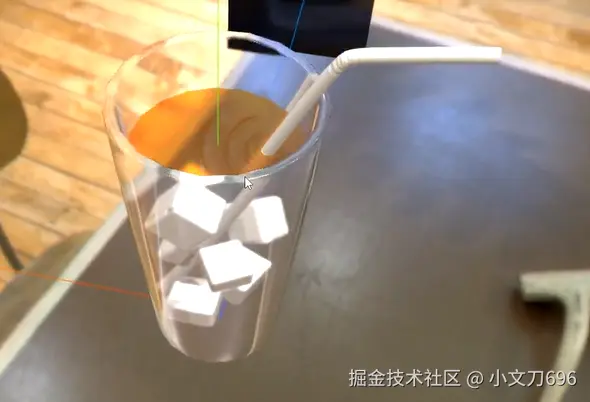

 默认类似于这种组合， 多个透明物体的渲染时候，threejs默认渲染公式会有问题， 旋转角度后，被子里的有色液体看起来就不见了 ，这时候就需要调整混合模式来解决

【

r:两个不完全透明物体叠加的时候，threejs默认会当做完全透明去计算 。

【单独给每个物体单独设置材质， 然后加上透明度属性！！！】

s: 可能会碰到的问题  这三者渲染顺序，  先渲染冰块，在渲染液体.  借助renderOrder

】
