高速PCB设计实际使用技巧再总结1-高速6层PCB设计

231 阅读4分钟

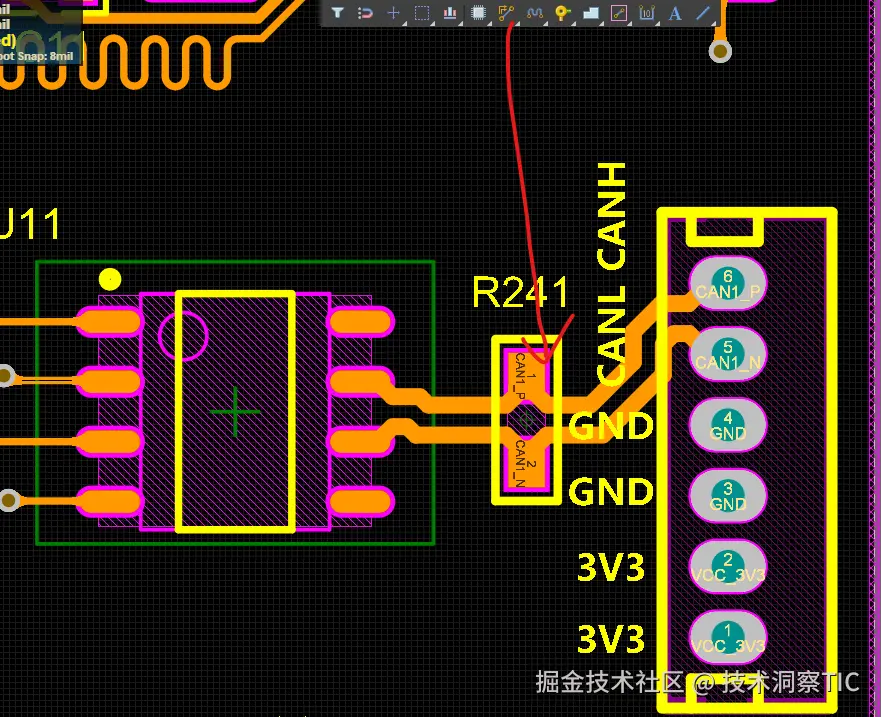

1 差分对问题

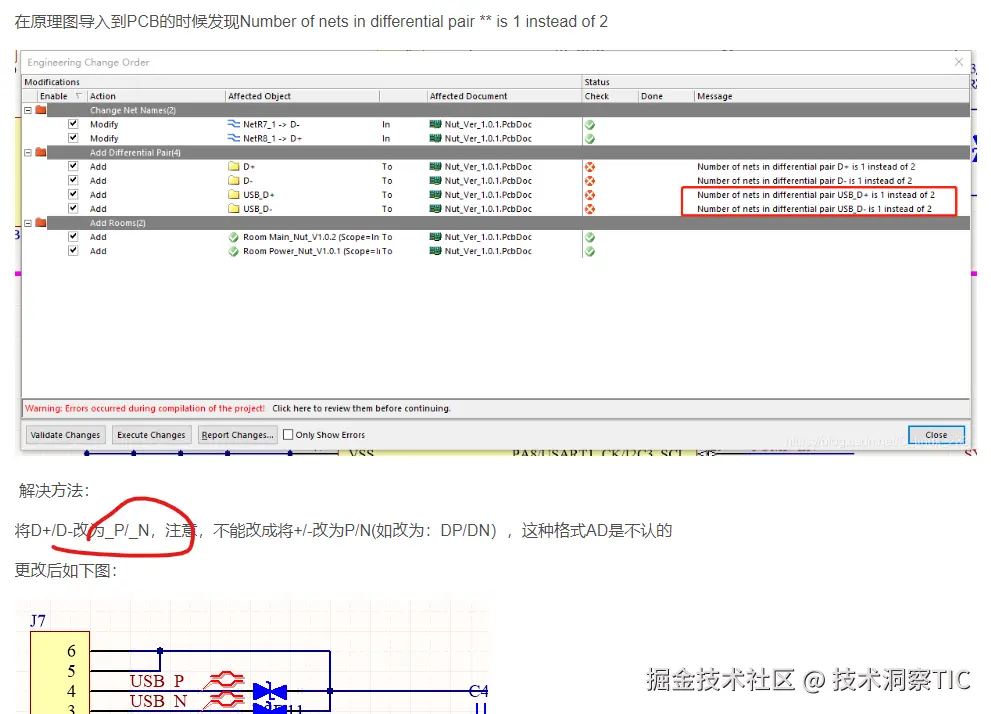

  • 差分出现Number of nets in differential pair ** is 1 instead of 2的问题 image.png image.png

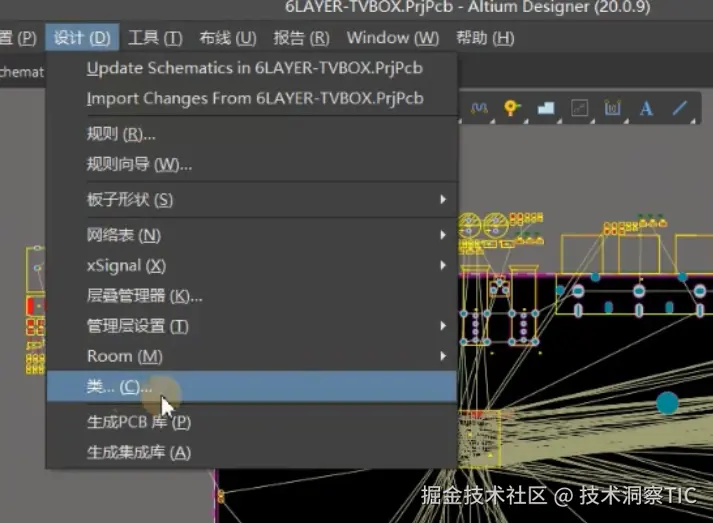

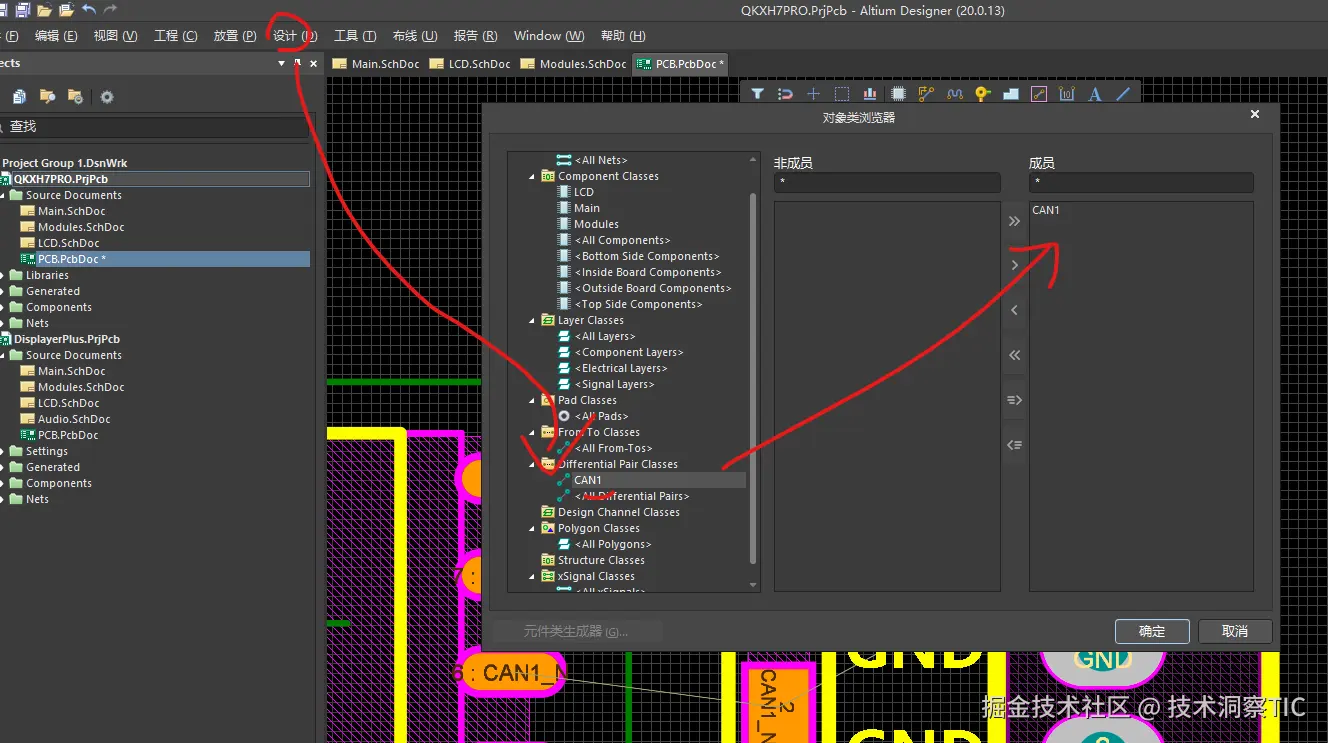

  • 设计->类->差分对 image.png

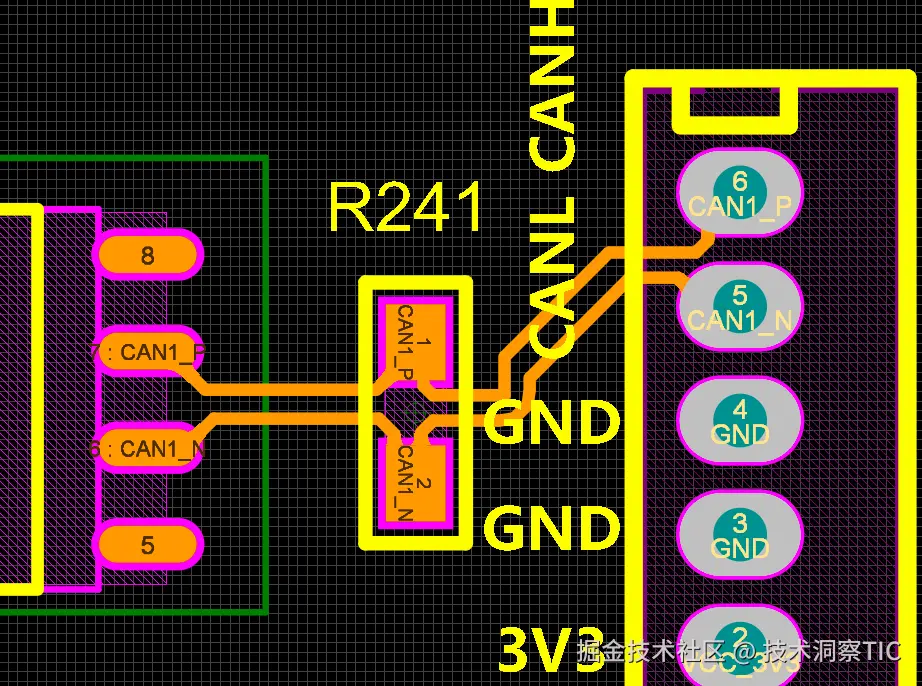

  • 差分对布线 image.png

2 原理图部分内容屏蔽

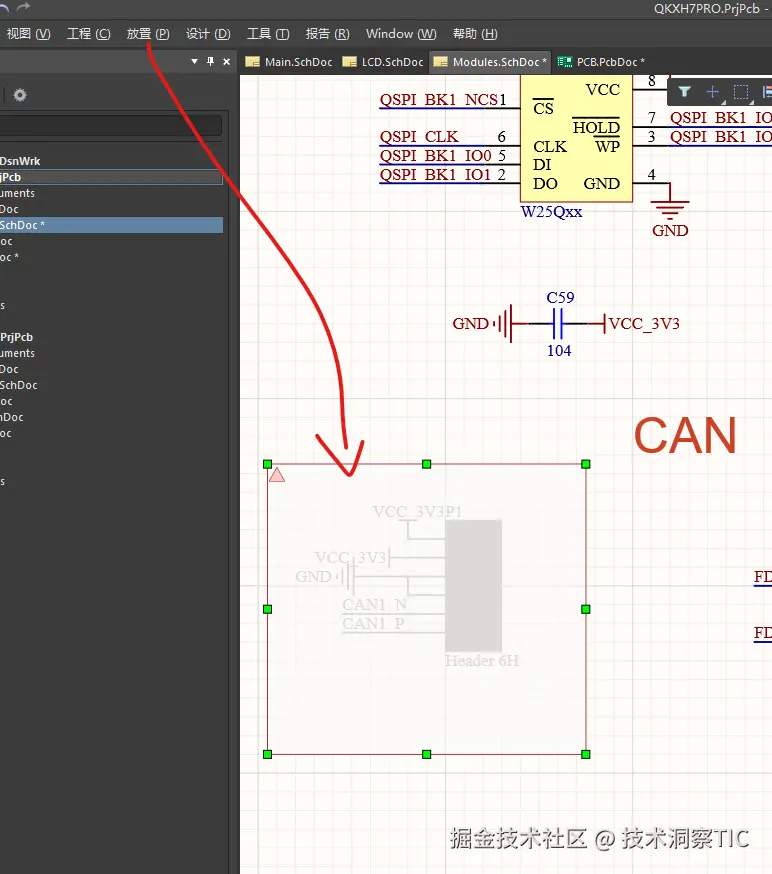

  • 放置-指示-编译屏蔽 image.png

3 交叉布局,复制后指定区域放置

  • 快捷键 T O L
  • PCB : 工具 -> 器件摆放 -> 在矩形区域内摆放

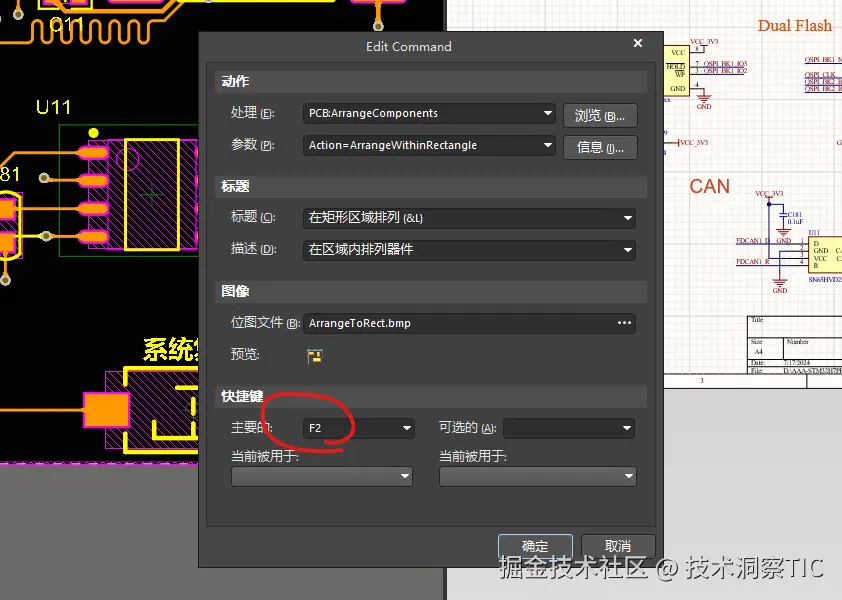

  • 快捷见设置,找到《在矩形区域内摆放》,按Ctrl ,修改快捷方式 image.png

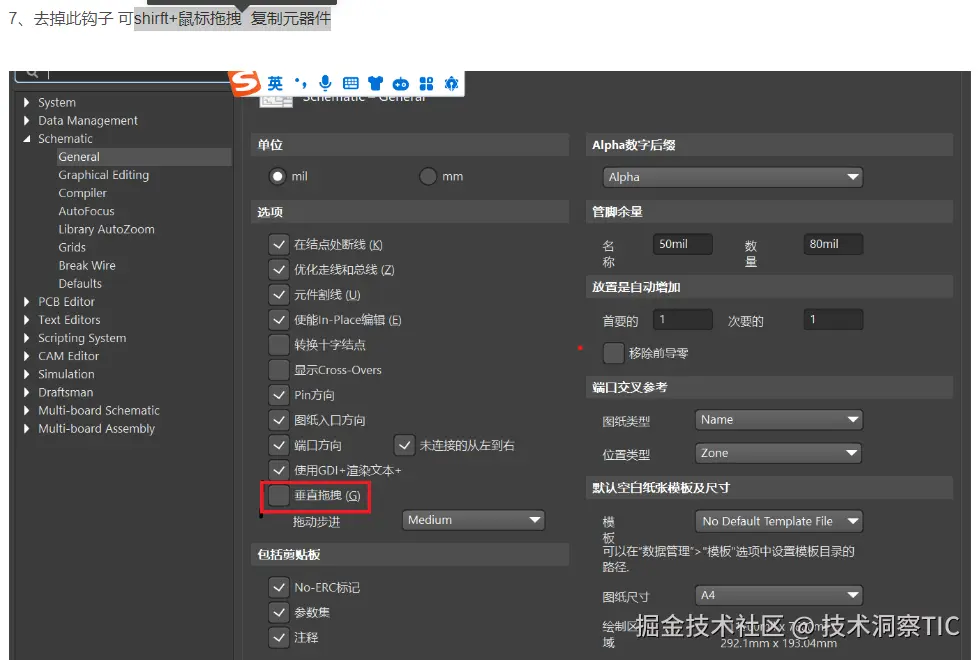

4 shirft+鼠标拖拽  复制元器件

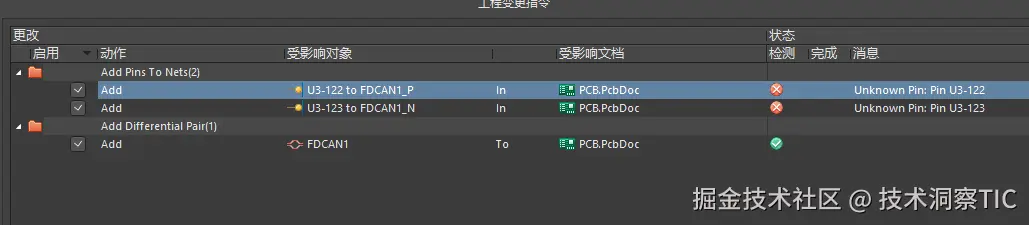

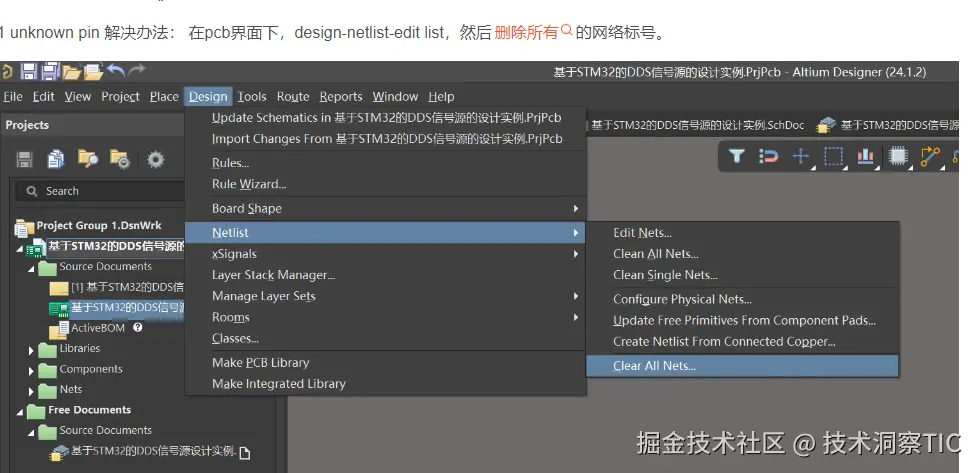

5 Unknow Pin 原理图修改标签后出现

  • 容易出现过孔标签丢失,切勿随意删除网络表 image.png image.png

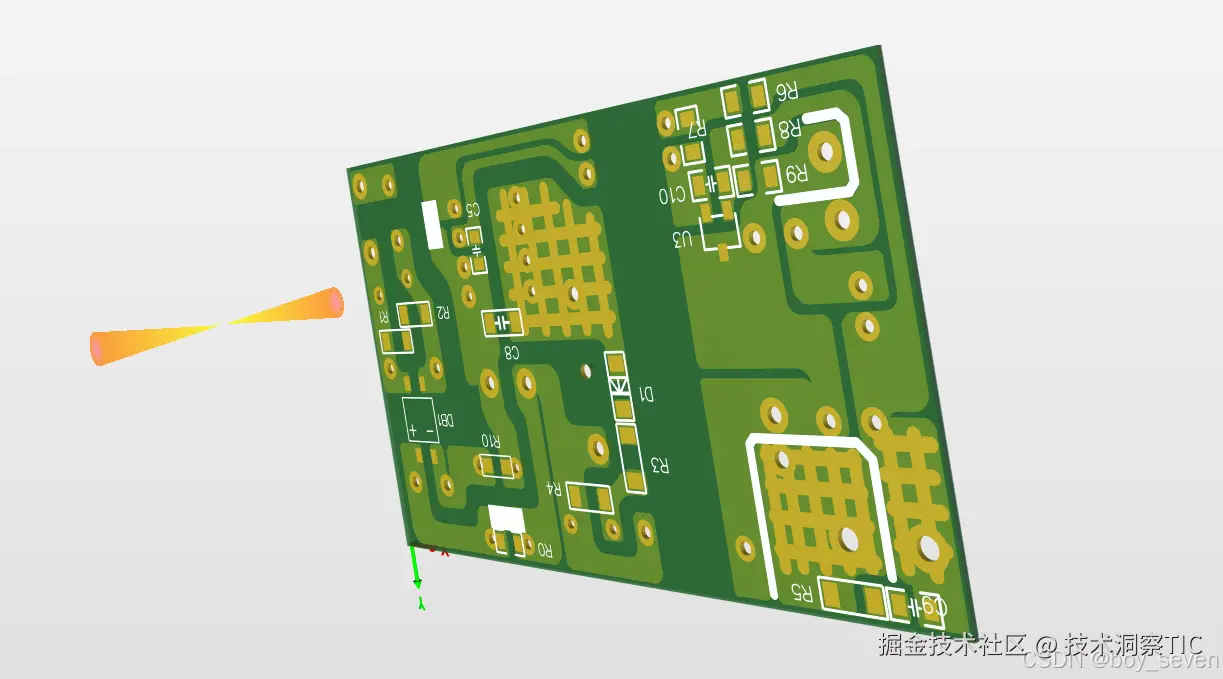

6 AD 3D 模型旋转

  • 按住shift键之后  会出现滚轮  然后按住鼠标右键即可完成旋转,右键位置为旋转中心 image.png

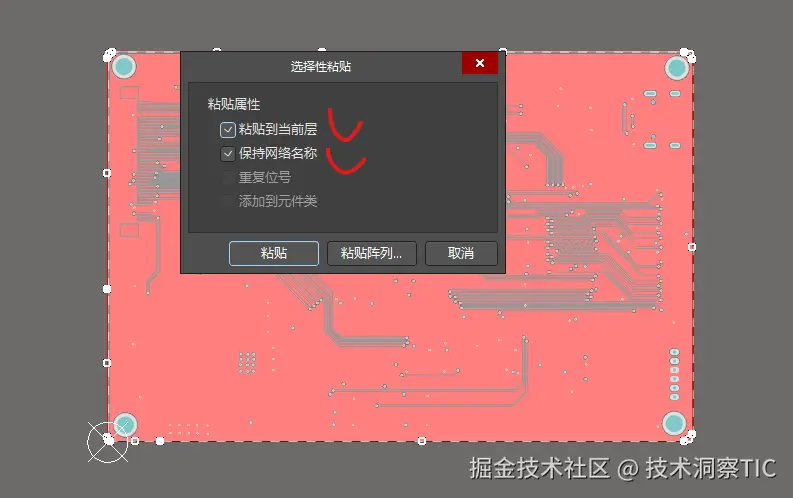

7 特殊粘贴,保持网络标号,和粘贴到当前层,特别是铜皮拷贝时

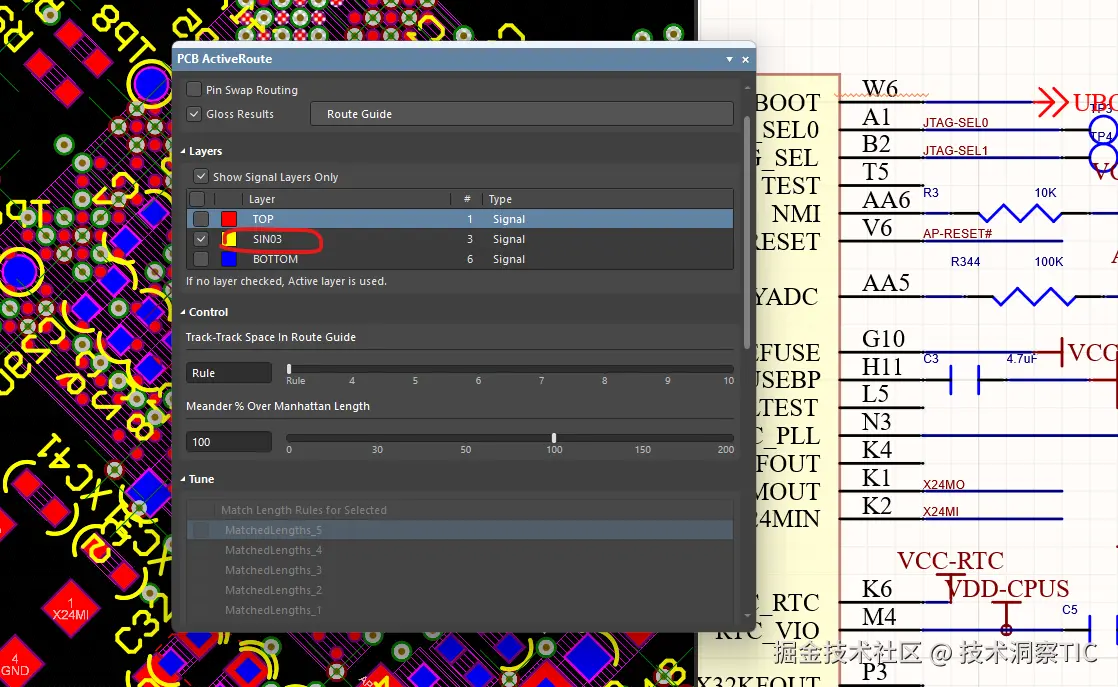

  • 复制之后,进入编辑->选择性粘贴 image.png

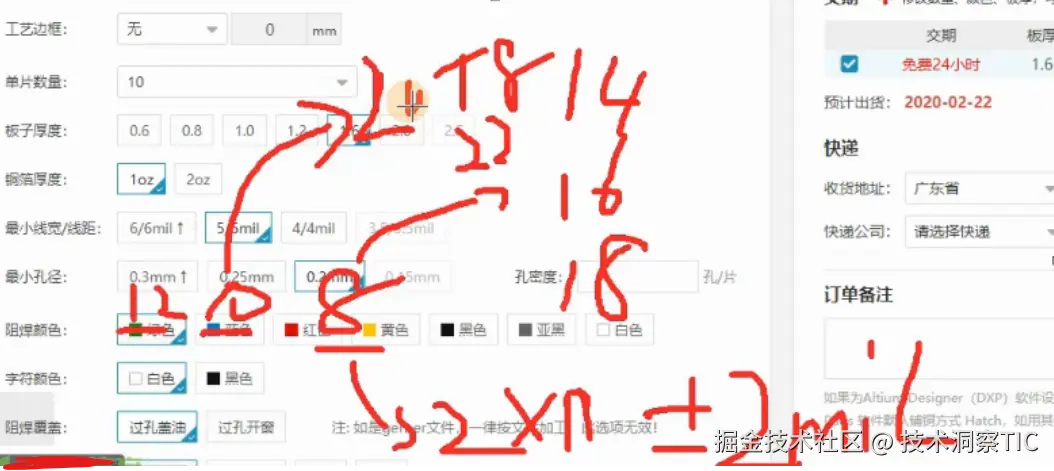

8 内缩,20H原则,层叠管理器

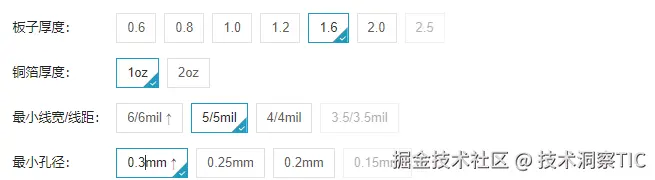

9 最小线宽,通用线宽,单位计算

(mil->mm)要进行单位换算,我们可以使用以下换算关系:
    1 mil = 0.0254 mm
    现在我们来进行具体的计算:
    1.  将 6 mil 转换为 mm:
    6 mil * 0.0254 mm/mil = 0.1524 mm
    所以,6 mil 等于 0.1524 mm。
    2.  将 0.3 mm 转换为 mil:
    0.3 mm / 0.0254 mm/mil = 11.811 mil
    所以,0.3 mm 等于 11.811 mil。

(mm->mil)要进行单位换算,我们可以使用以下换算关系:
    1 mm = 39.3701 mil
    现在我们来进行具体的计算:
    1.  将 0.15 mm 转换为 mil:
    0.15 mm * 39.3701 mil/mm = 5.905515 mil
    所以,0.15 mm 等于约 5.906 mil。
    2.  将 0.25 mm 转换为 mil:
    0.25 mm * 39.3701 mil/mm = 9.842525 mil
    所以,0.25 mm 等于约 9.843 mil。

image.png image.png

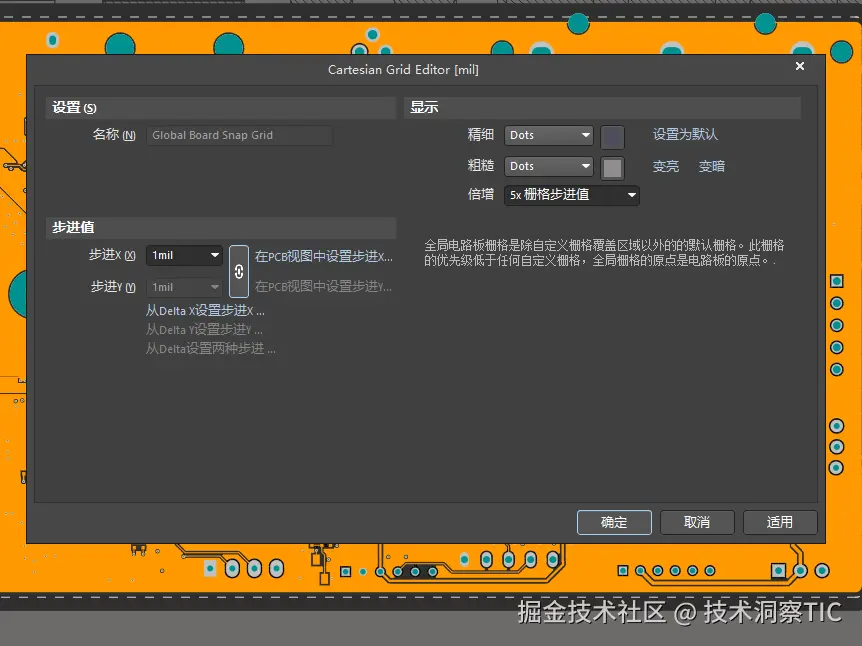

10 格点步进CTRL+G


11 测量 R+P

  • 动态测量距离

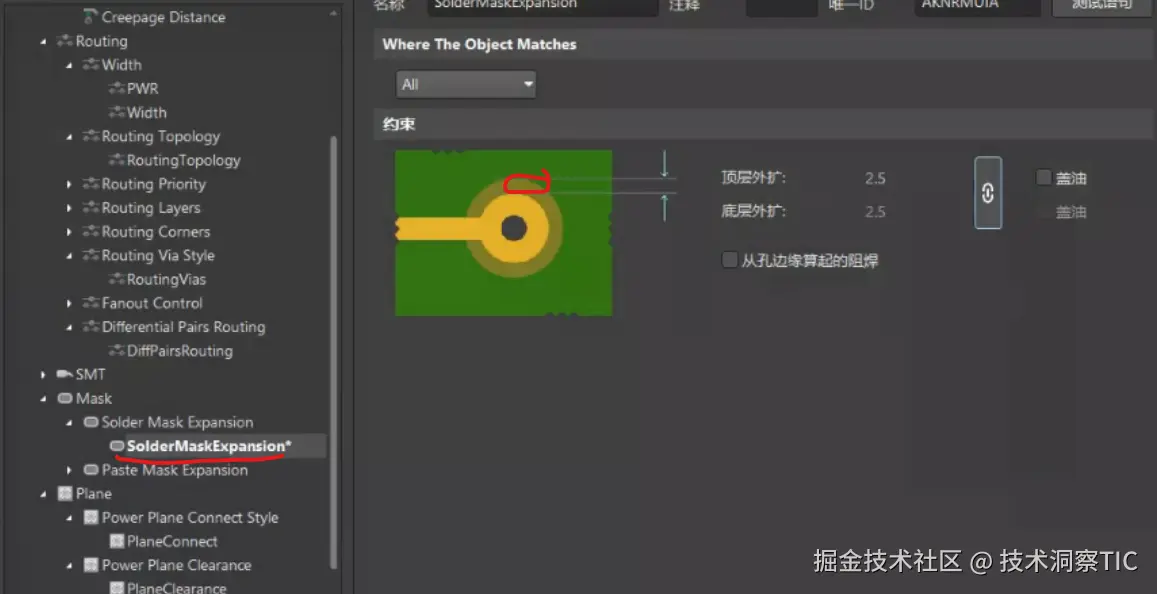

12 阻焊层规则

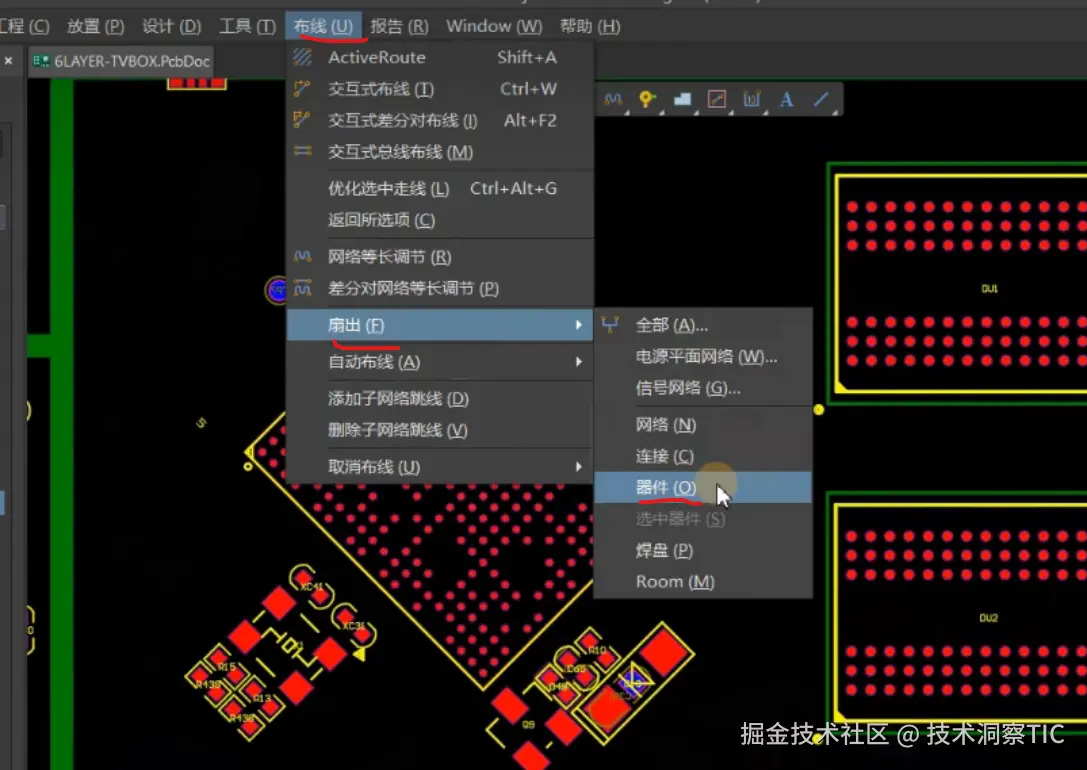

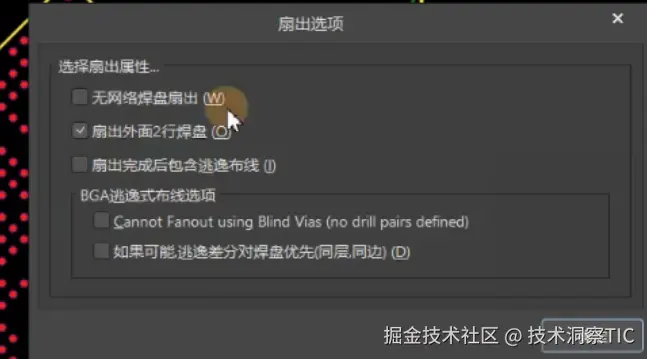

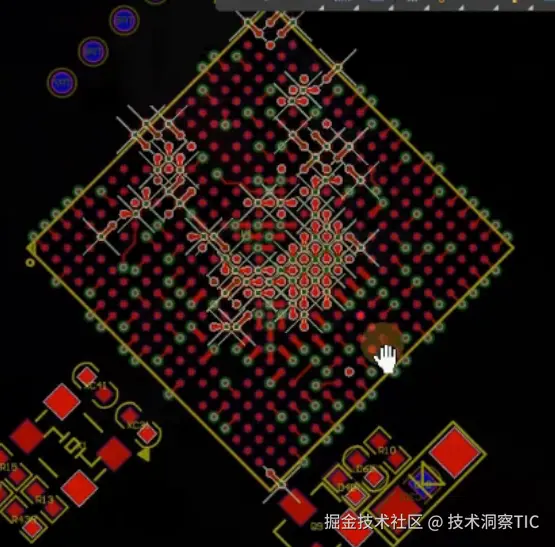

13 UFO 扇出配置,不设规则时很乱

image.png image.png image.png

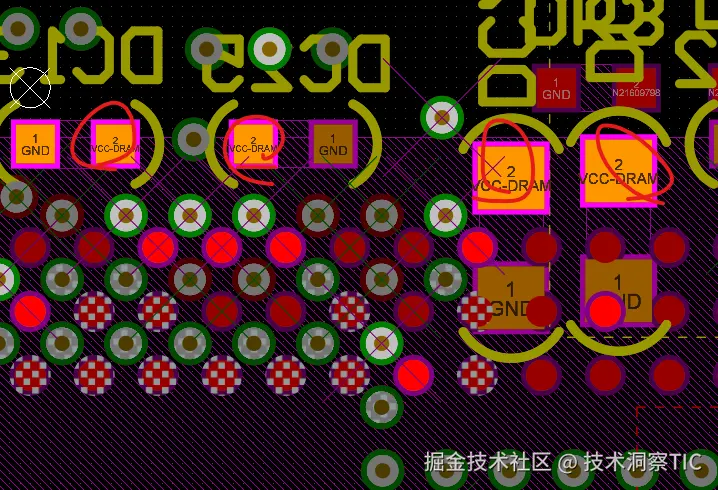

14 gg 栅格 用法,先EOS设置原点到引脚上,然后用于放置焊盘非常好,特别是BGA

1 mm = 39.3701 mil
现在我们来进行具体的计算:
将 0.4 mm 转换为 mil:
0.4 mm * 39.3701 mil/mm = 15.74804 mil
所以,0.4 mm 等于约 15.748 mil。
要进行单位换算,我们可以使用以下换算关系:

1 mm = 39.3701 mil
现在我们来进行具体的计算:
将 0.8 mm 转换为 mil:
0.8 mm * 39.3701 mil/mm = 31.49608 mil
所以,0.8 mm 等于约 31.496 mil。

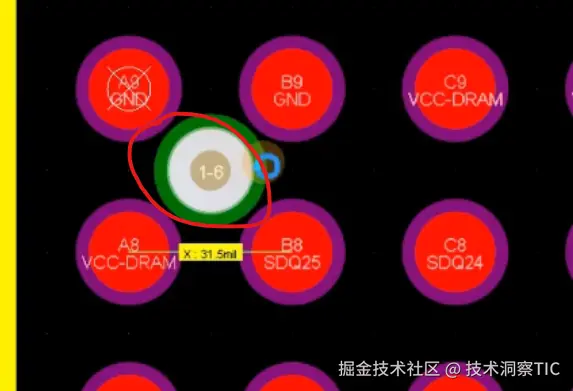

比如SDRAM PIN PIN 之间是0.8mm 那么栅格可以设置0.4,这样焊盘就能放在BGA 两个引脚中心了 image.png

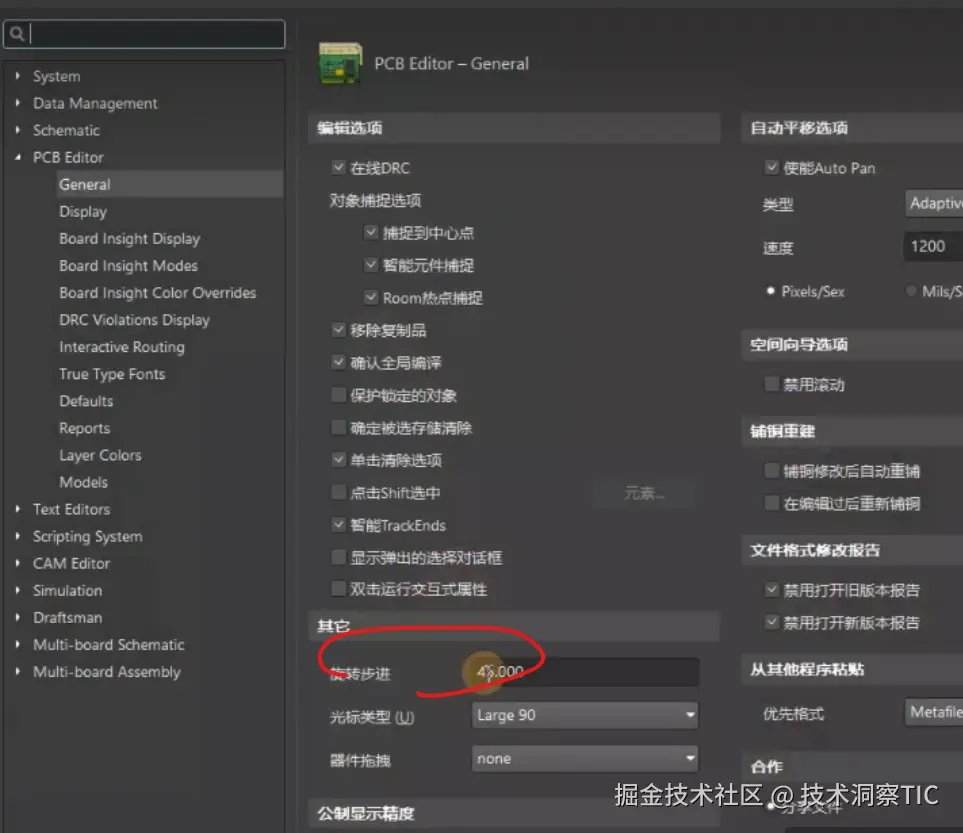

15 旋转角度调整


16 PCB文件,快捷键TC 定位到原理图,找到原理图对应位置,然后垂直分割

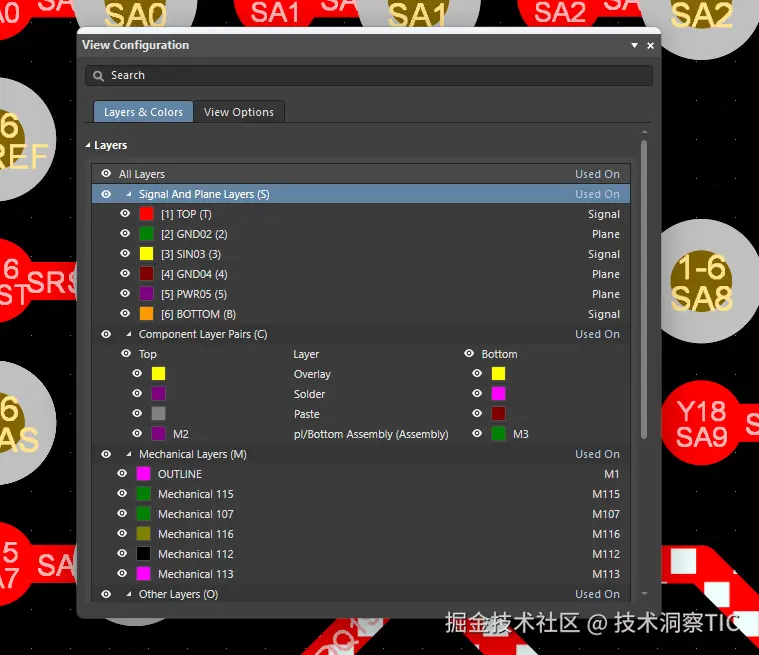

17 L 或者Ctrl D 切换到view configuration


18 高亮网络 Ctrl再点击网络


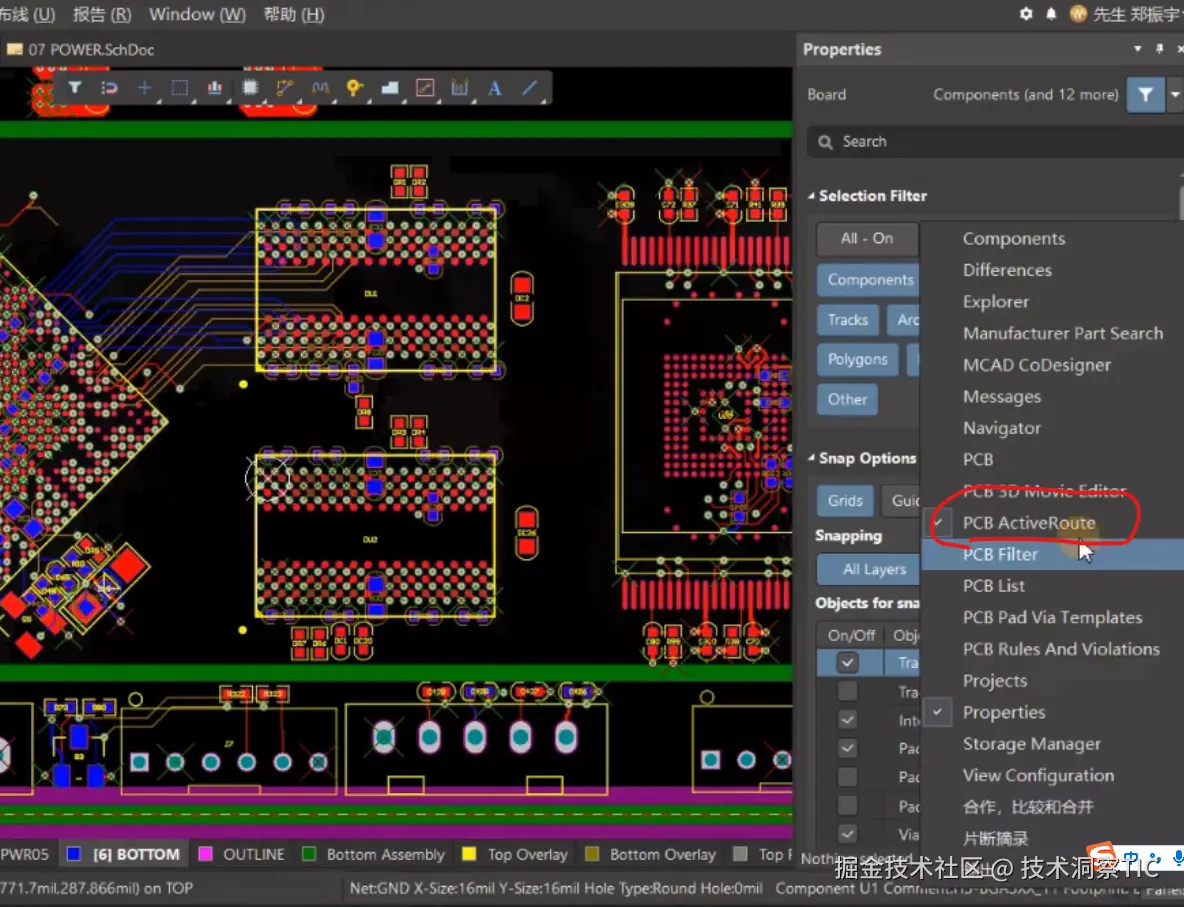

19 自动布线



20 shift +空格 切换走线方向

21 CTRL +H 选择整条线 , 选择所有物理连接

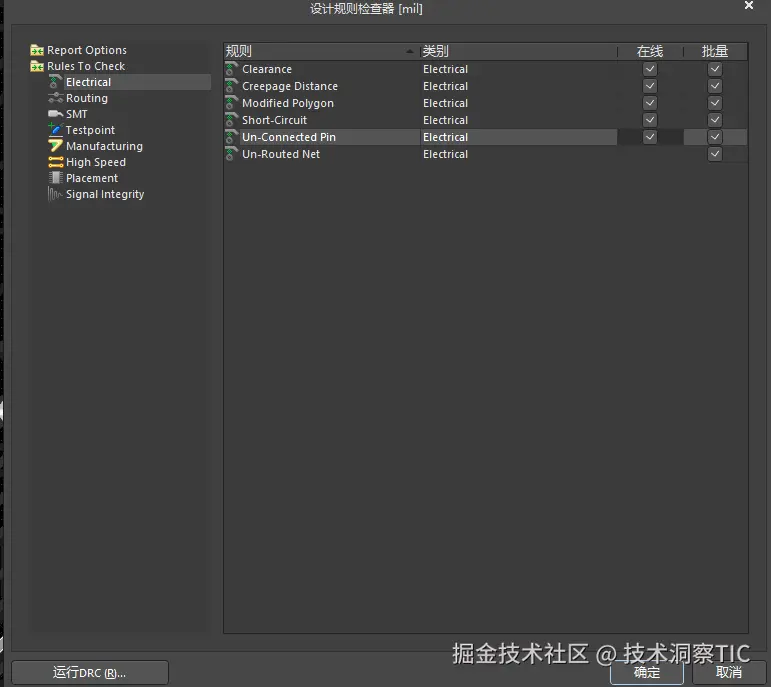

22实时检测规则 T+D

  • 修改为在线模式 image.png

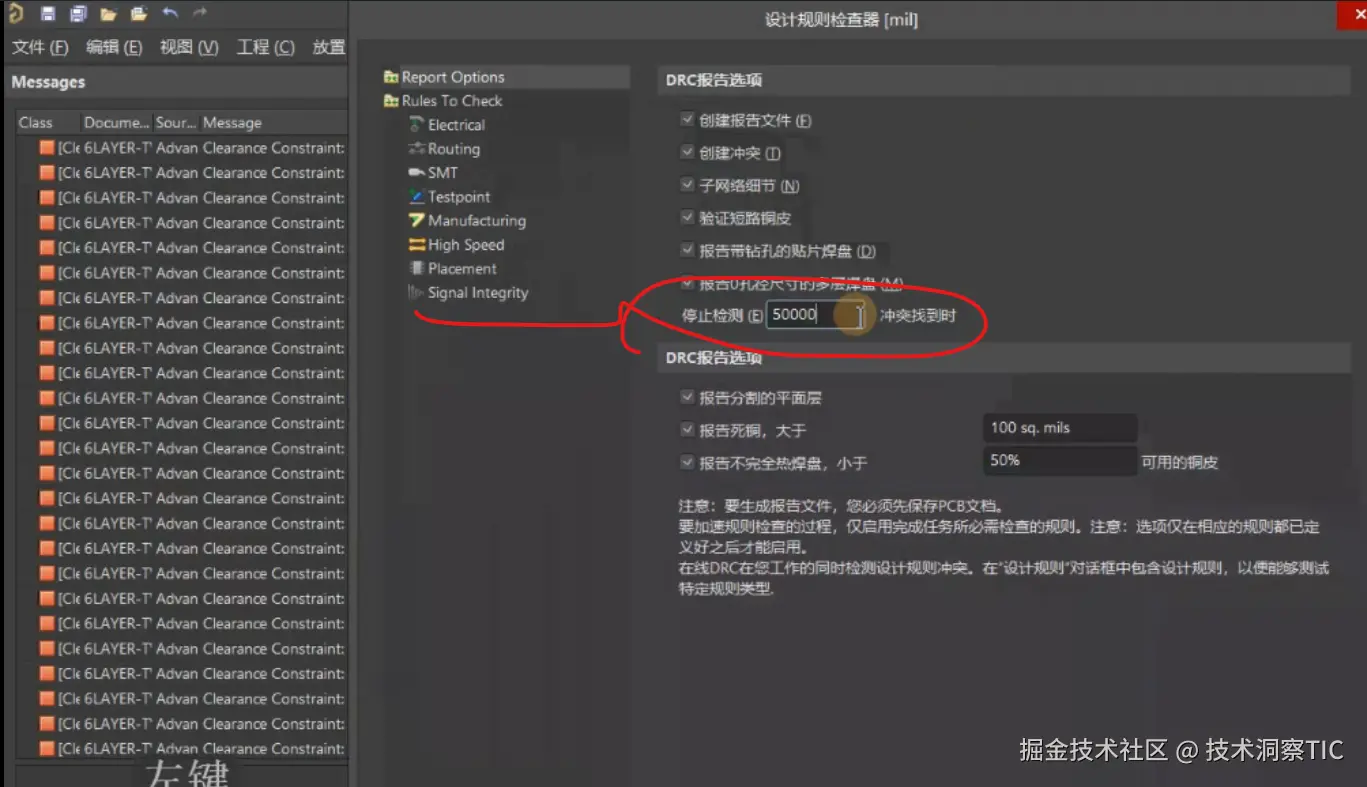

  • 检测过多的话,可能不报错 image.png

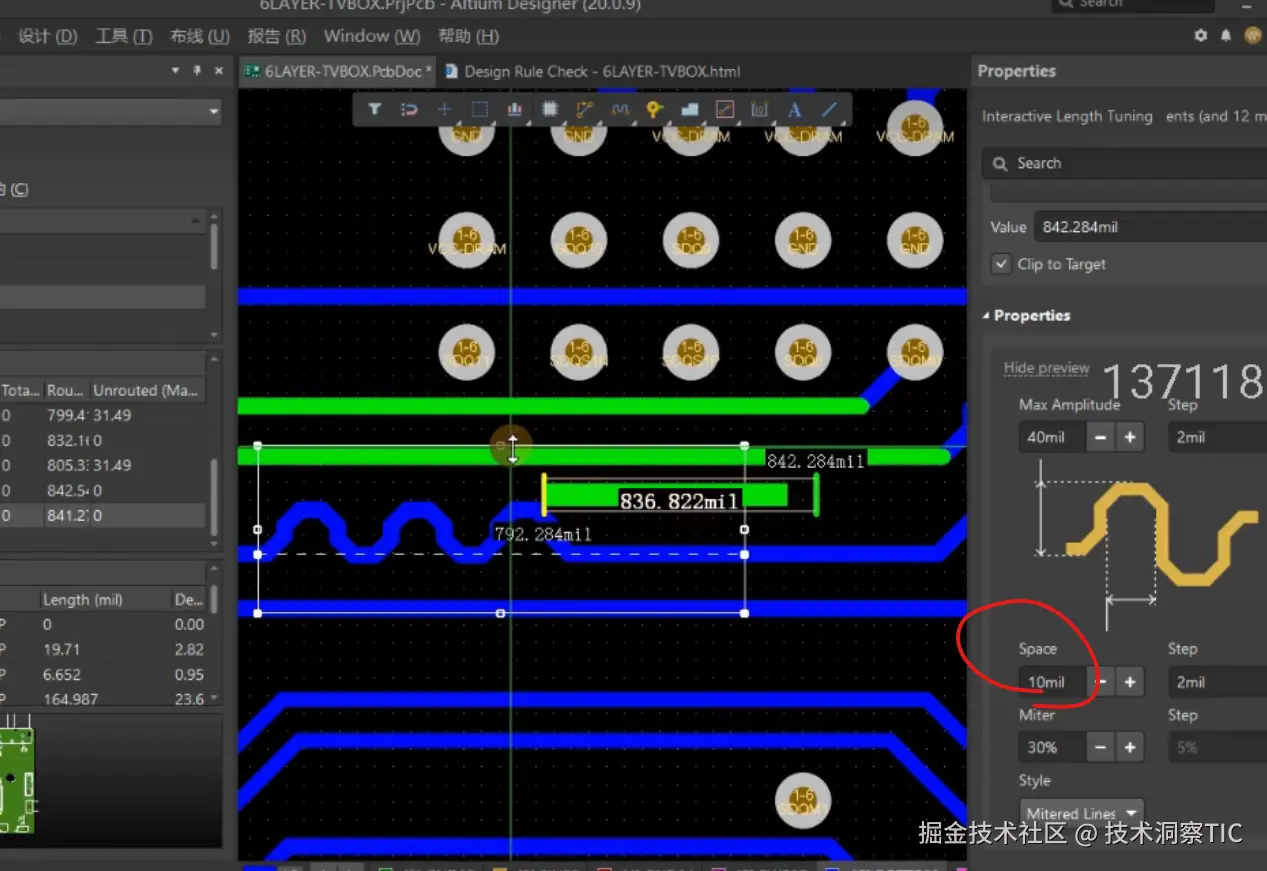

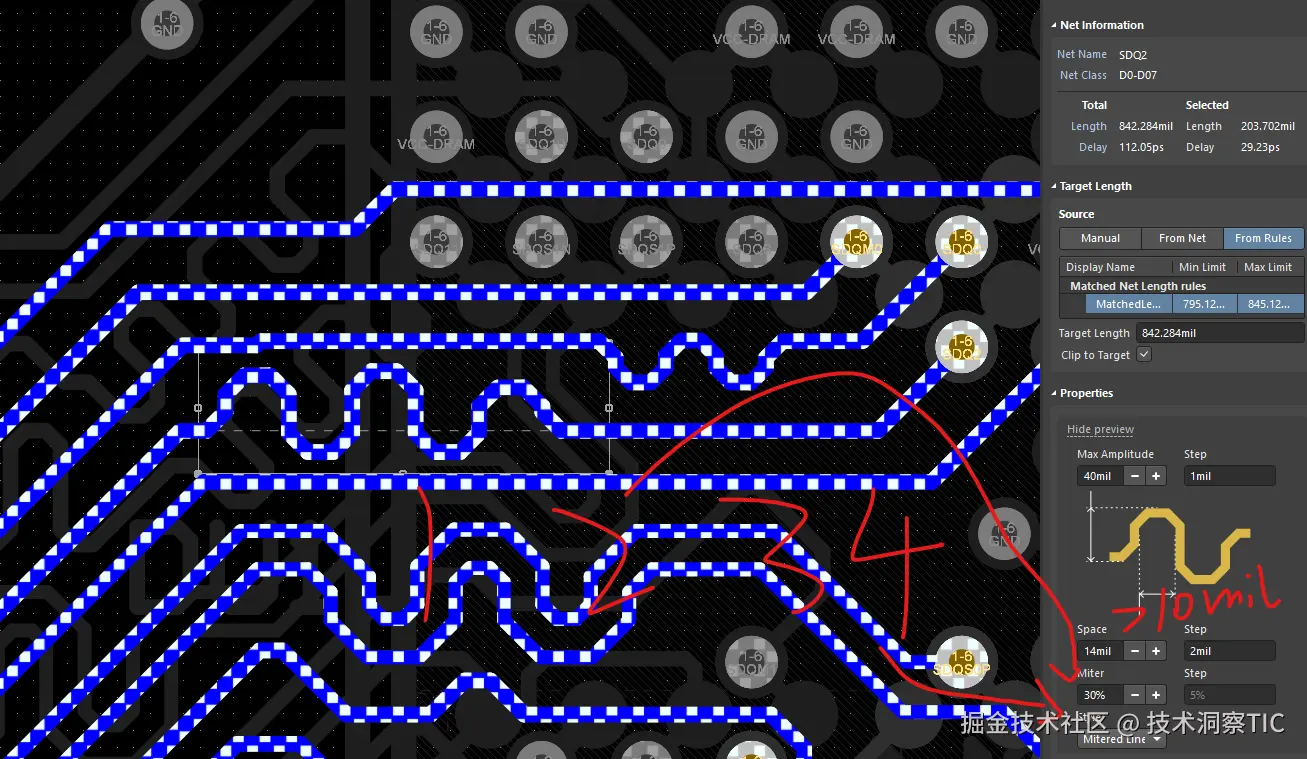

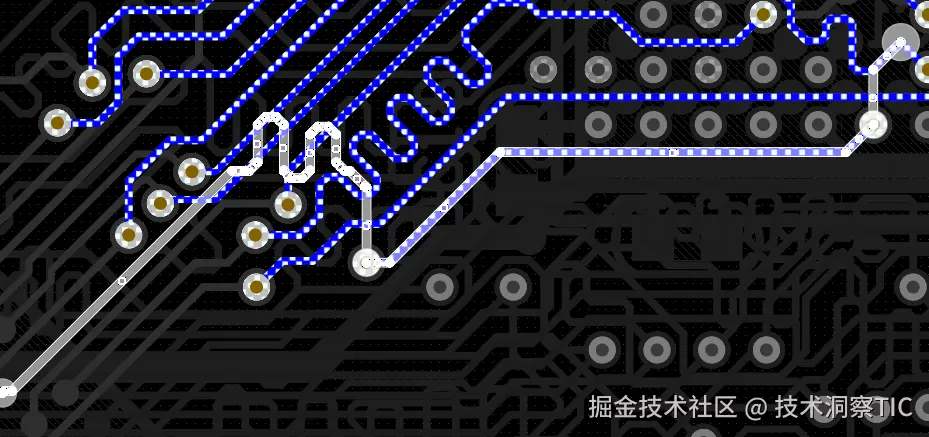

23 网络等长细节

  • 蛇形线间距要满足3W 原则,如果线宽是5mil,则线间距需要设置10,mil
  • 弧形间距是space也需要设置10mil
  • 快捷键 1,2,3,4 可以调整属性参数,比如:space, Miter

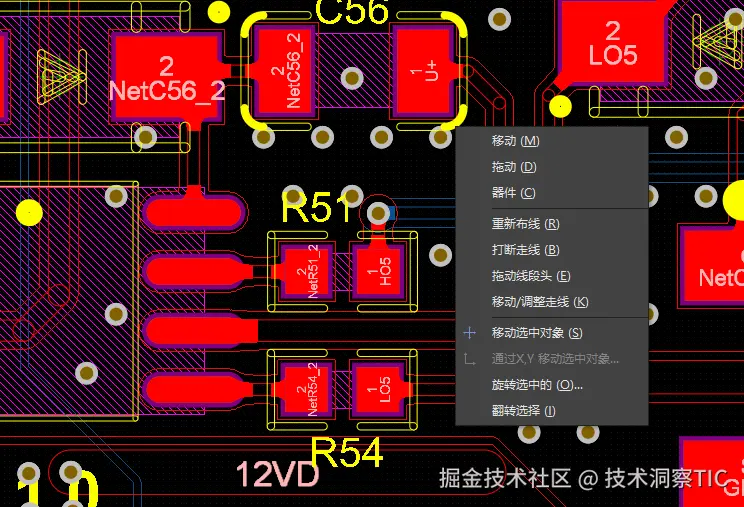

  • 右键,联合,打散弧形线 image.png

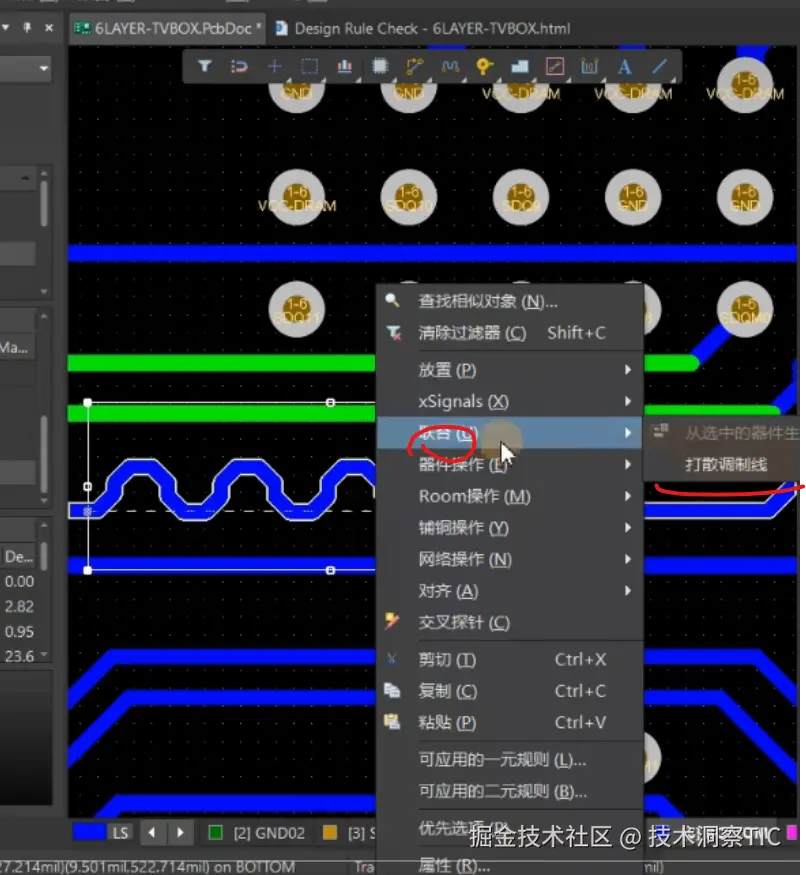

  • 打散调制线 image.png image.png

24 Shift +R 绕过DRC 检查,直接走线

  • 特别是在预布线时使用

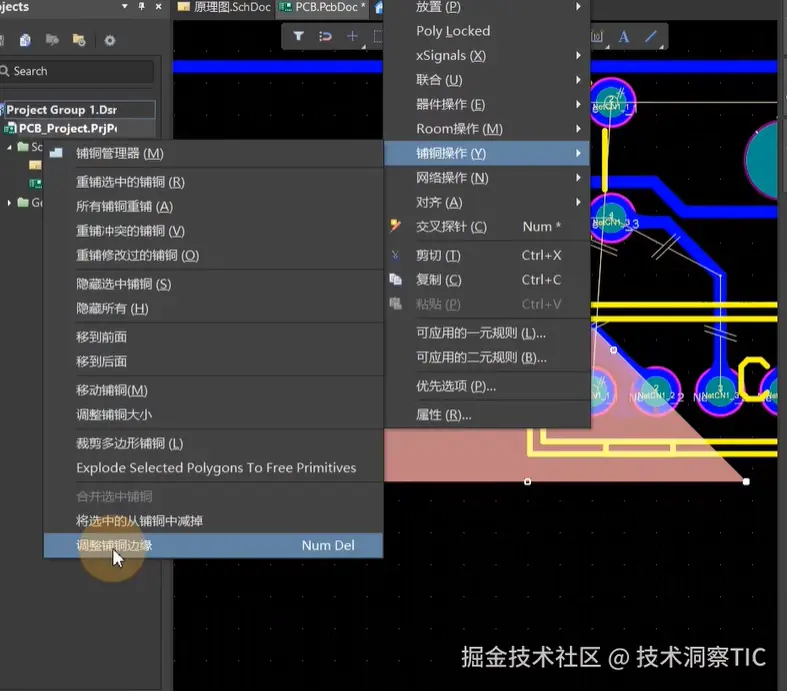

25 重新调整铺铜的边缘(工具 或者 直接右键,铺铜)

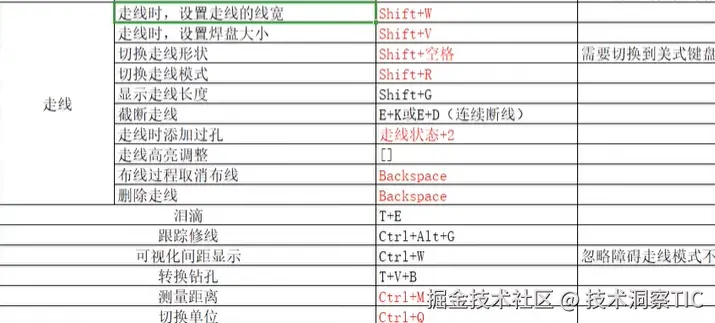

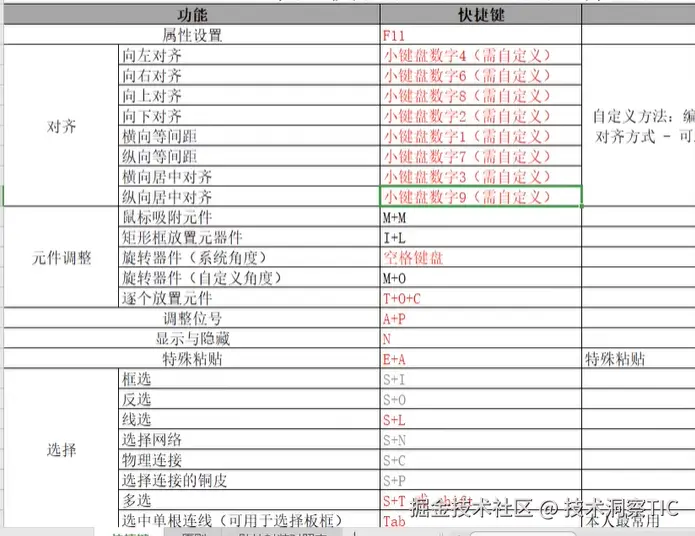

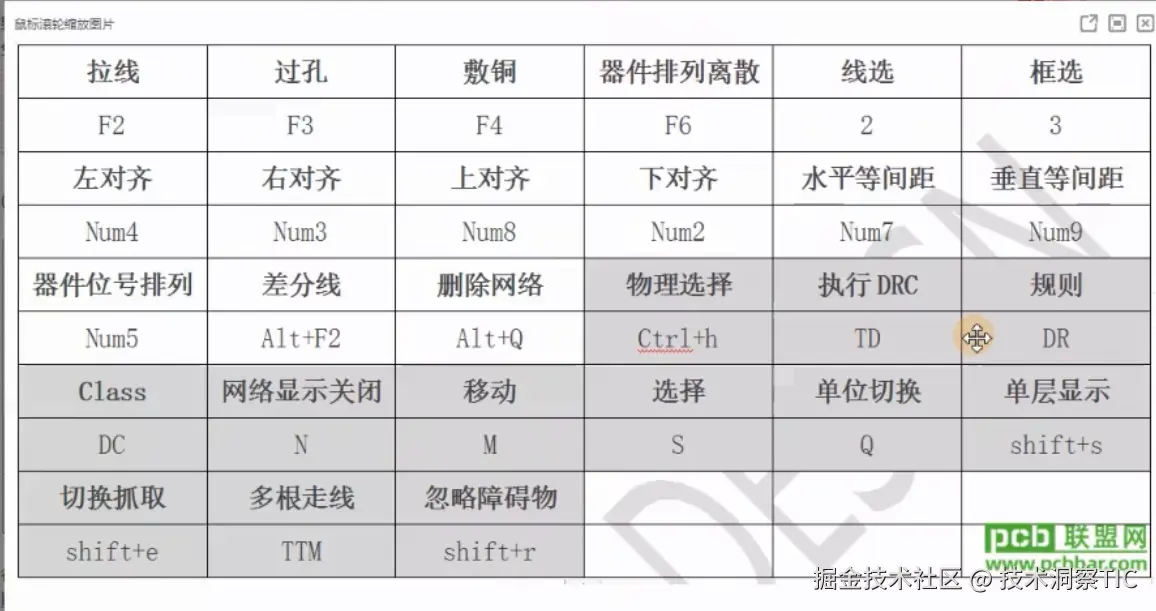

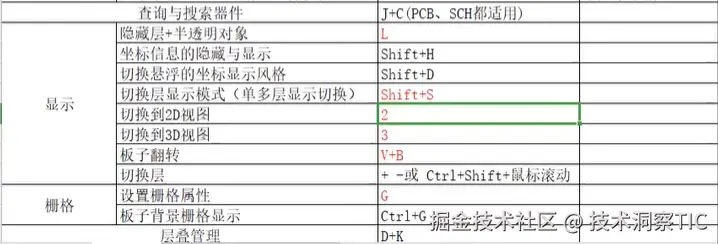

26 快捷键总结

image.png image.png

image.png image.png

27 查找相似

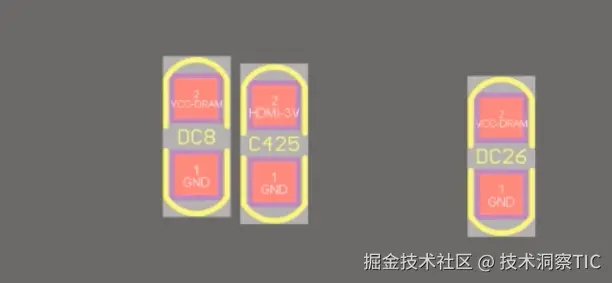

  • PCB : 点击丝印,右键,查找相似,属性栏中修改

28 圈选所有器件

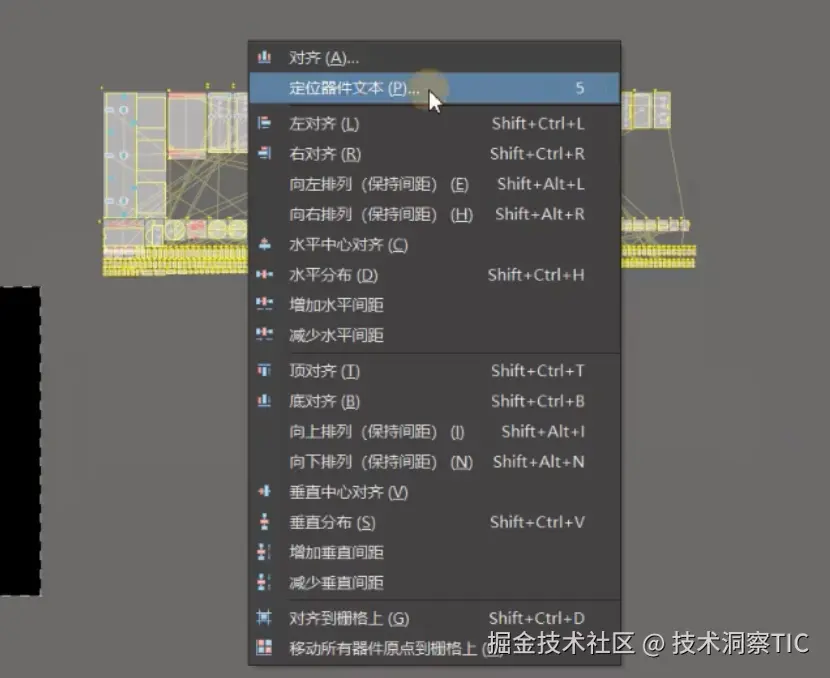

  • PCB: 快捷键 A+P 选择对齐相关所有属性,点击定位器件文本 image.png

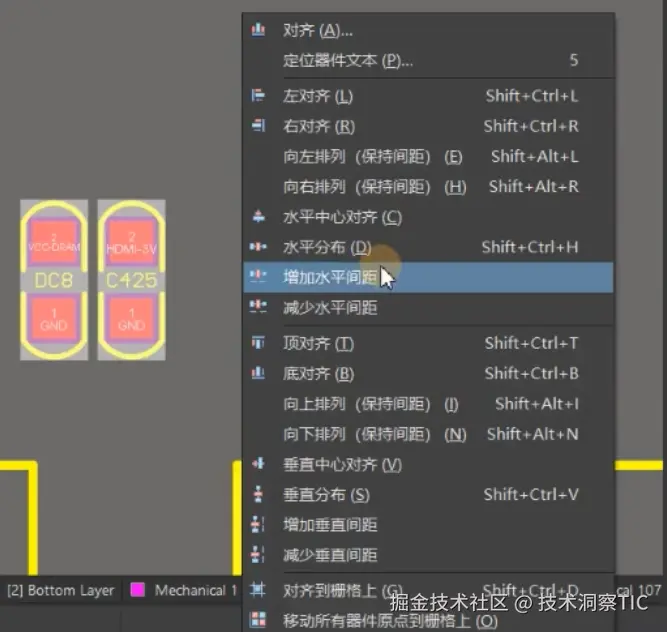

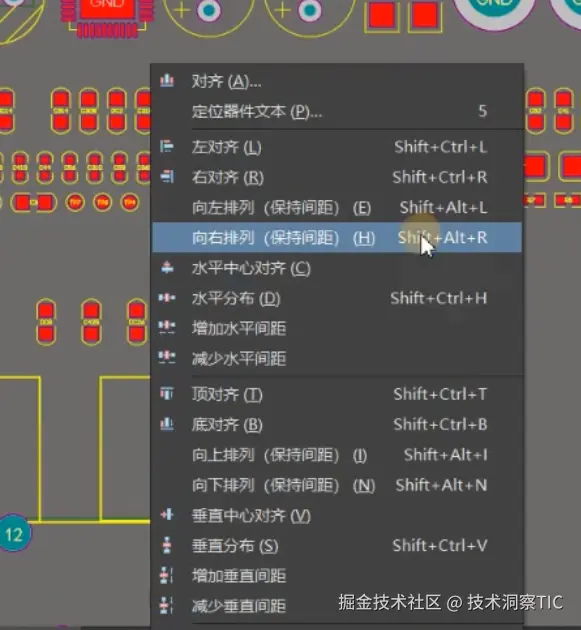

29 快捷键对齐,以及修改快捷方式

  • PCB: 快捷键 A+T 顶对齐 选择对齐相关所有属性
  • A+D顶对齐 image.png image.png
  • A键,可按Ctrl,点击要求改的功能,修改快捷键 image.png

30 通用快捷键设置


31 修改冲突的快捷键,快捷键修改问题再解决

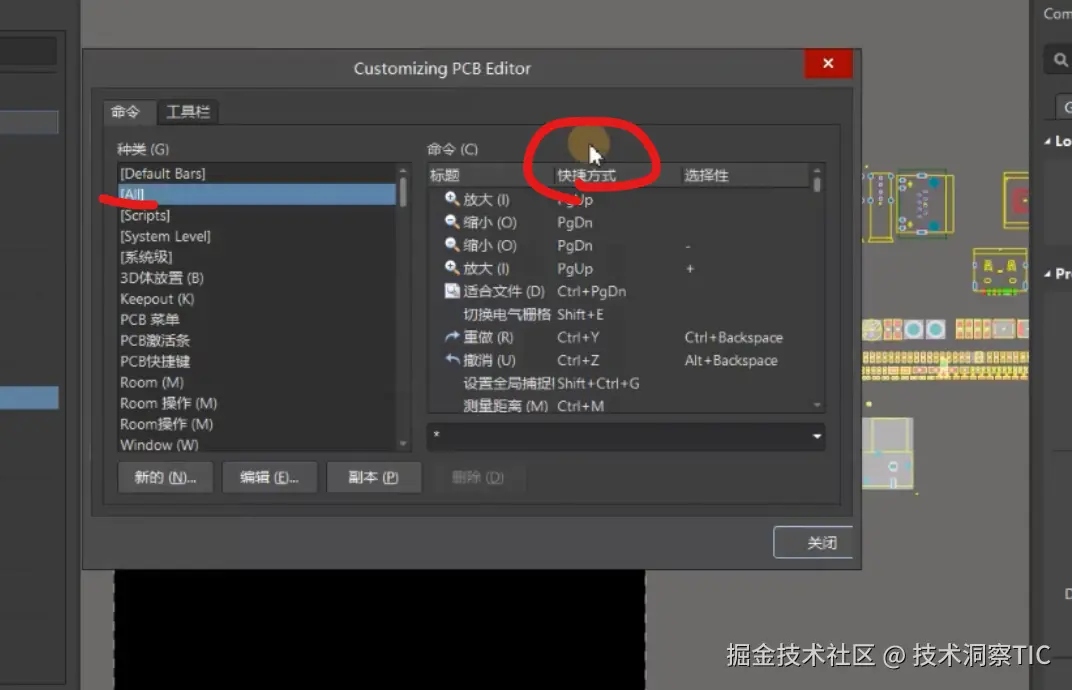

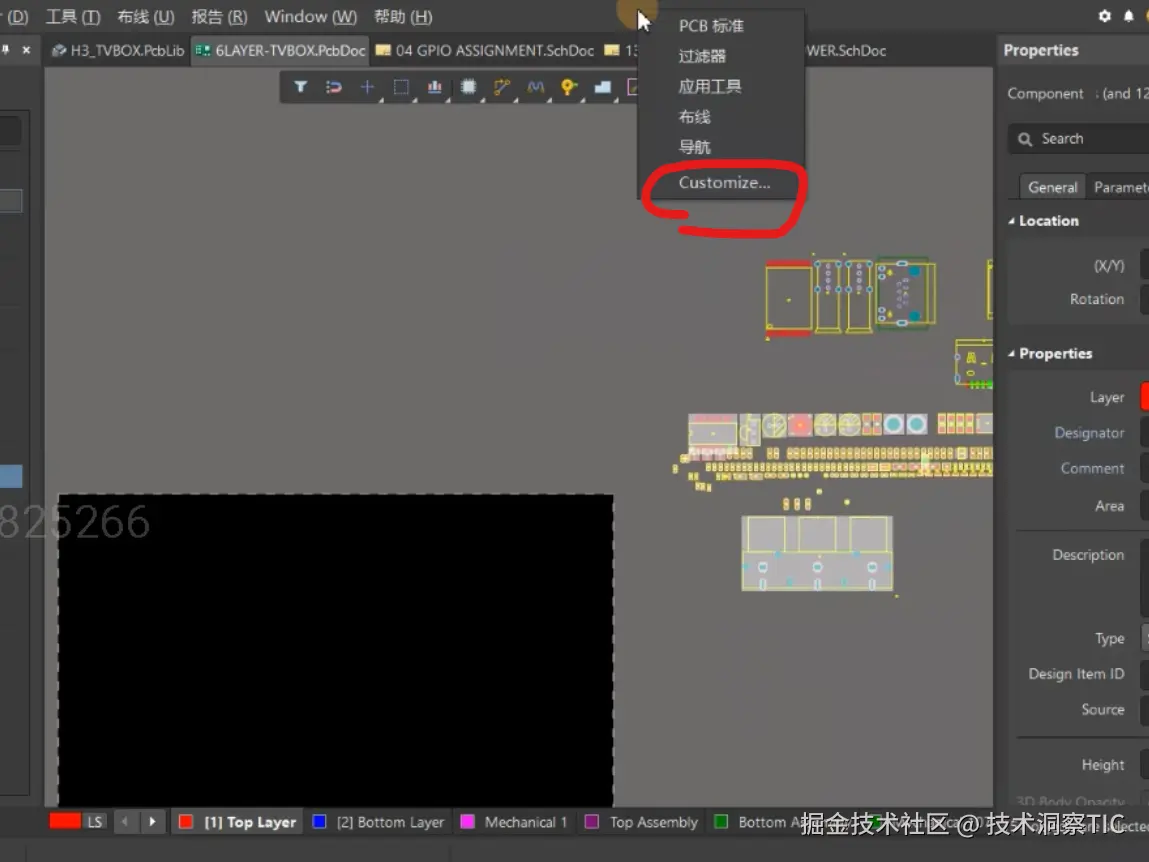

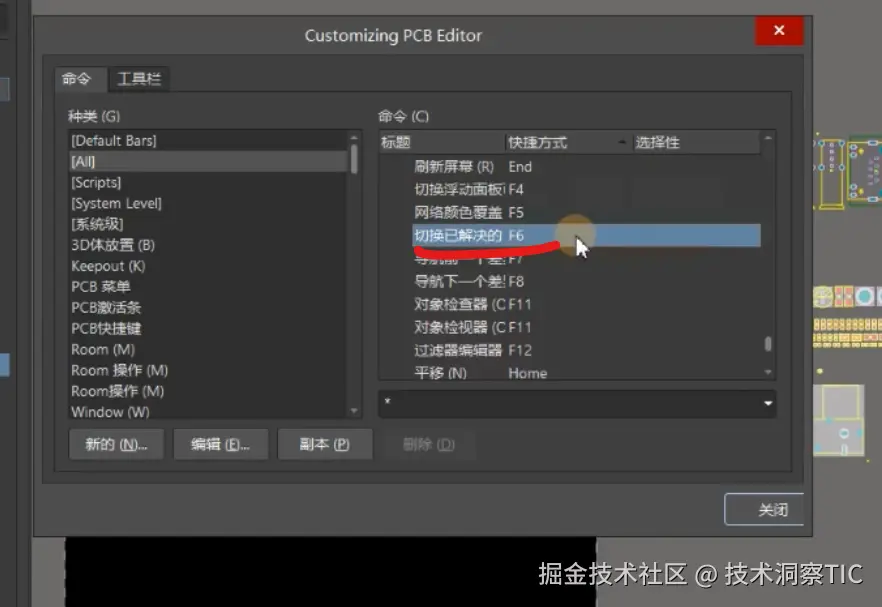

  • 修改冲突的快捷键,在菜单栏位置,右键,选择Customize image.png
  • 选择All,然后快捷方式点击排序,从A开始 image.png

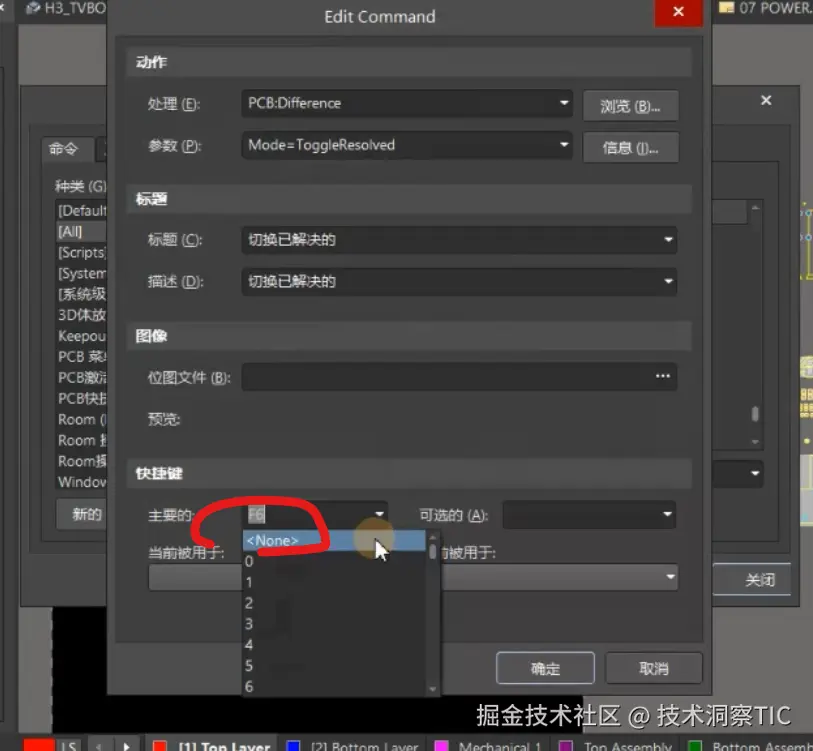

  • 修改F6,选择none image.png image.png

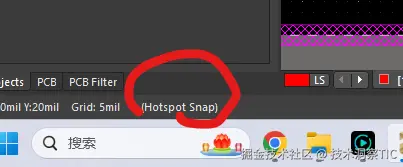

32 触发电气格点开/关,就是捕获功能


33 按住CTRL 键,PCB 元器件可以任意放置,不用担心栅格捕获


34 M+S移动所选择的对象

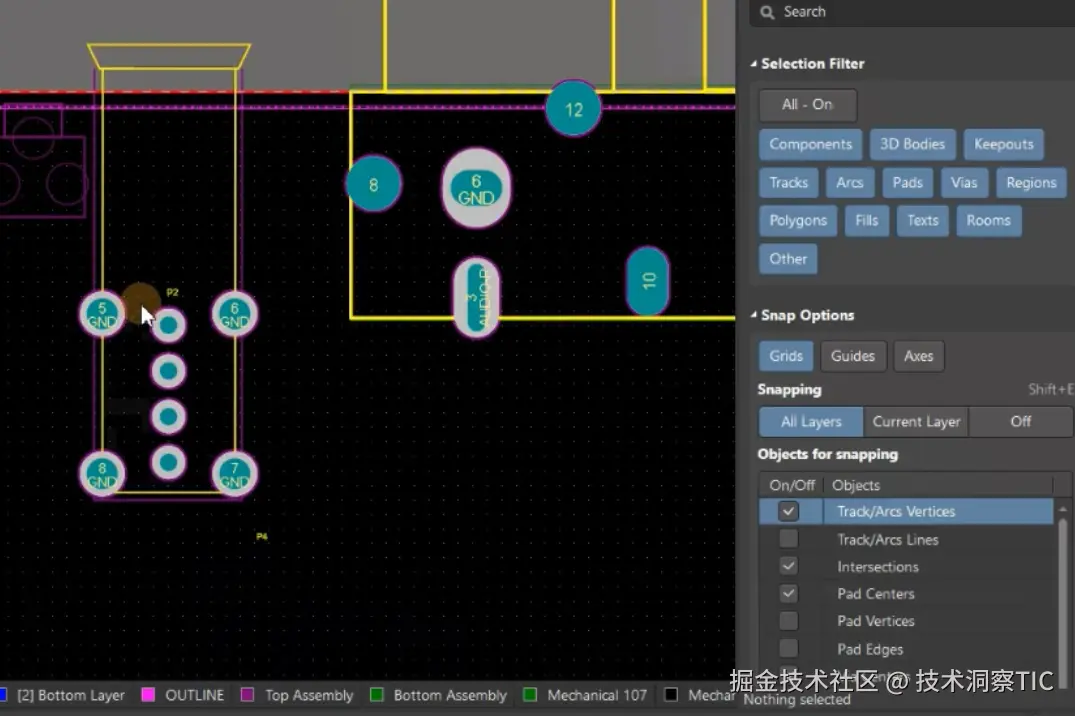

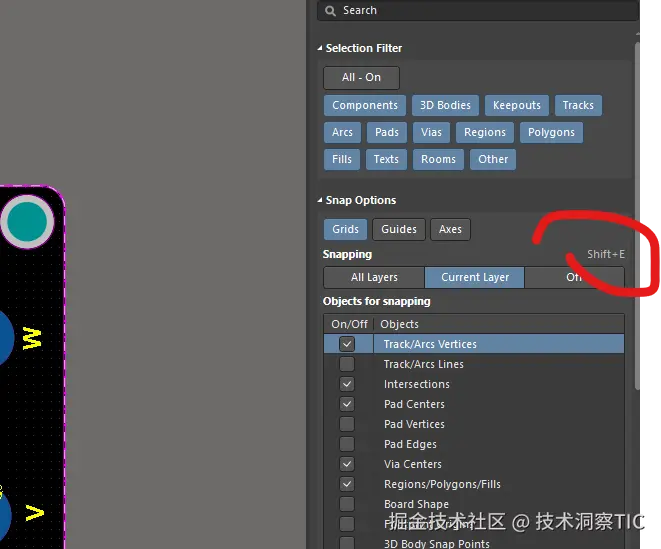

  • 配合shift+E 打开捕获元器件 image.png

35 过孔辅助定位


36 交互选择配置,选择原理图后,PCB对应会被选中

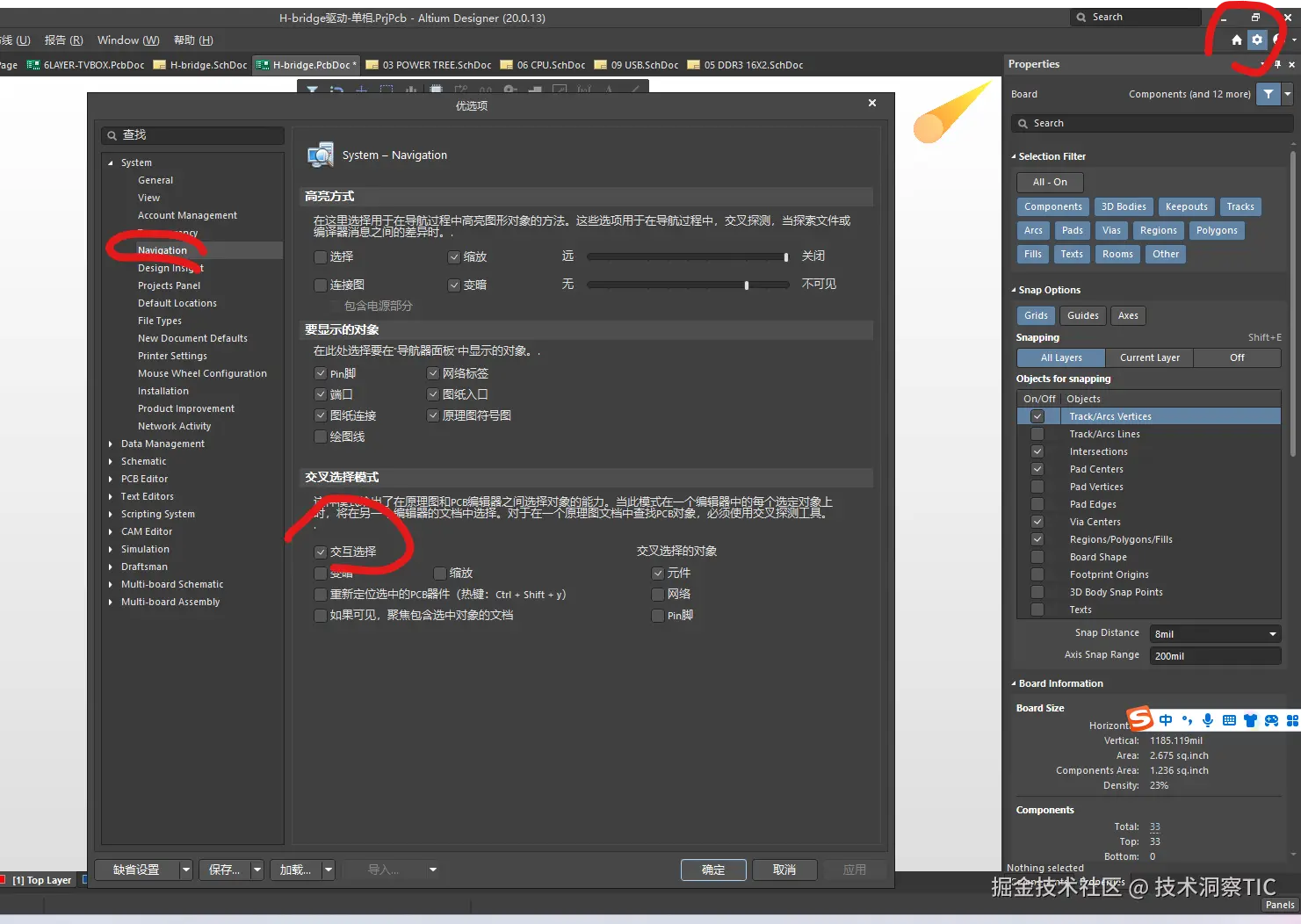

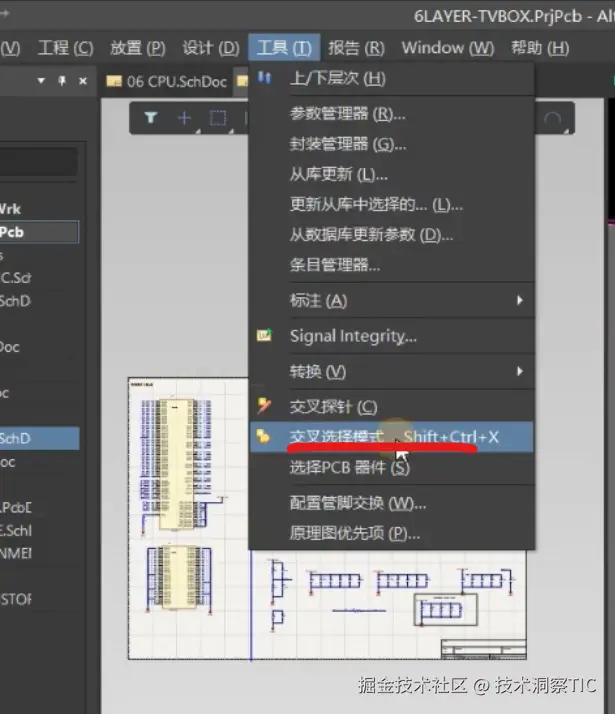

  • 还需要配置tool 对应的交叉选择模式 image.png

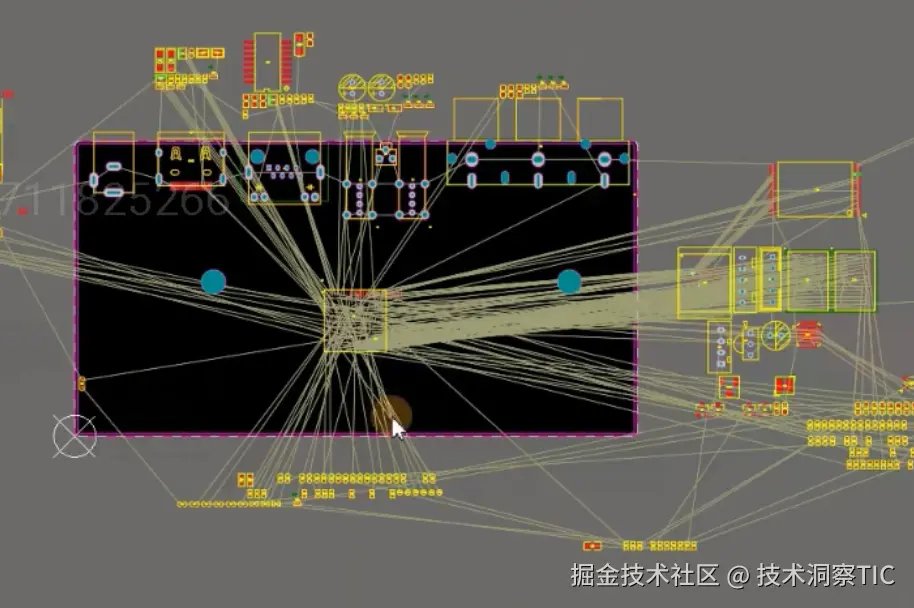

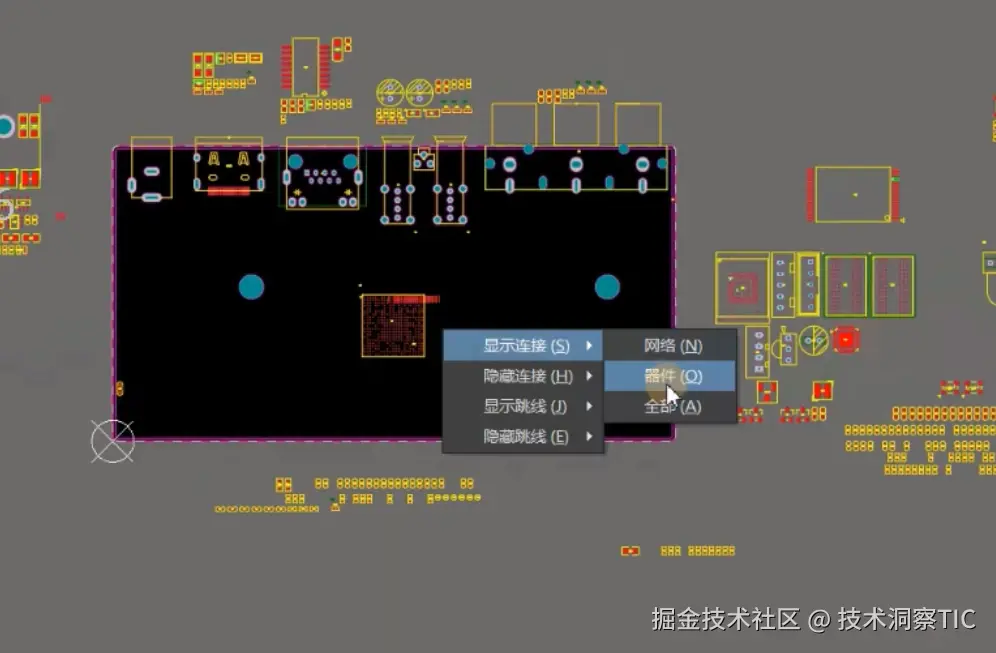

37 飞线打开,关闭,快捷方式

  • N image.png image.png

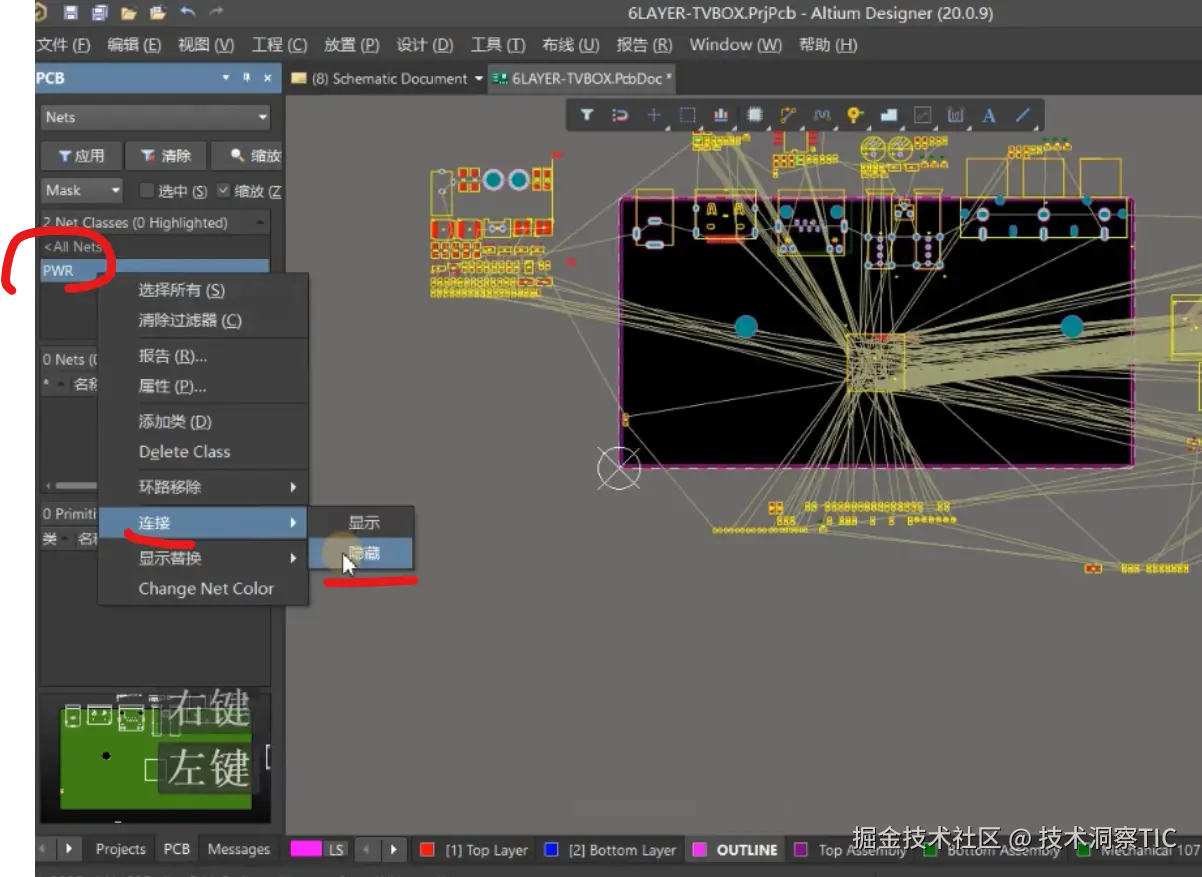

38 关闭电源飞线

  • 关闭电源飞线,太多了

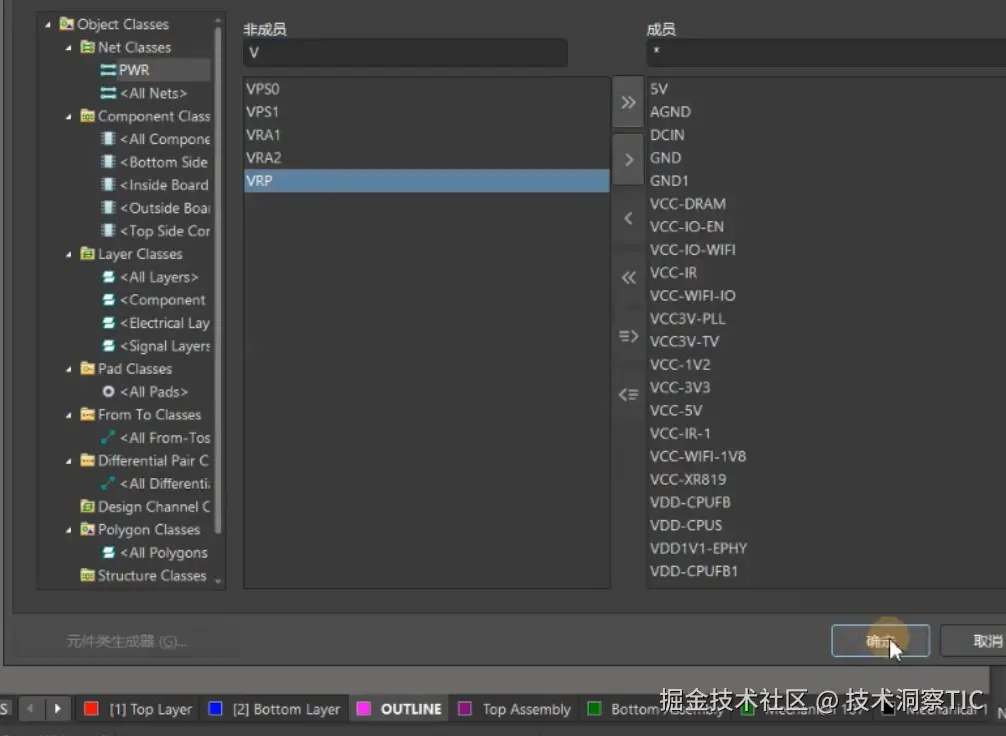

  • 建一个类,设计--》类 image.png image.png
  • 关闭电源飞线 image.png
