介绍

ws-sdk是前端抽出的与后端建立长链接通信的一个工具包。

特点

基于WebSocket包装器Sockette

  1. 断线重连
  2. 错误数据上报（todo）

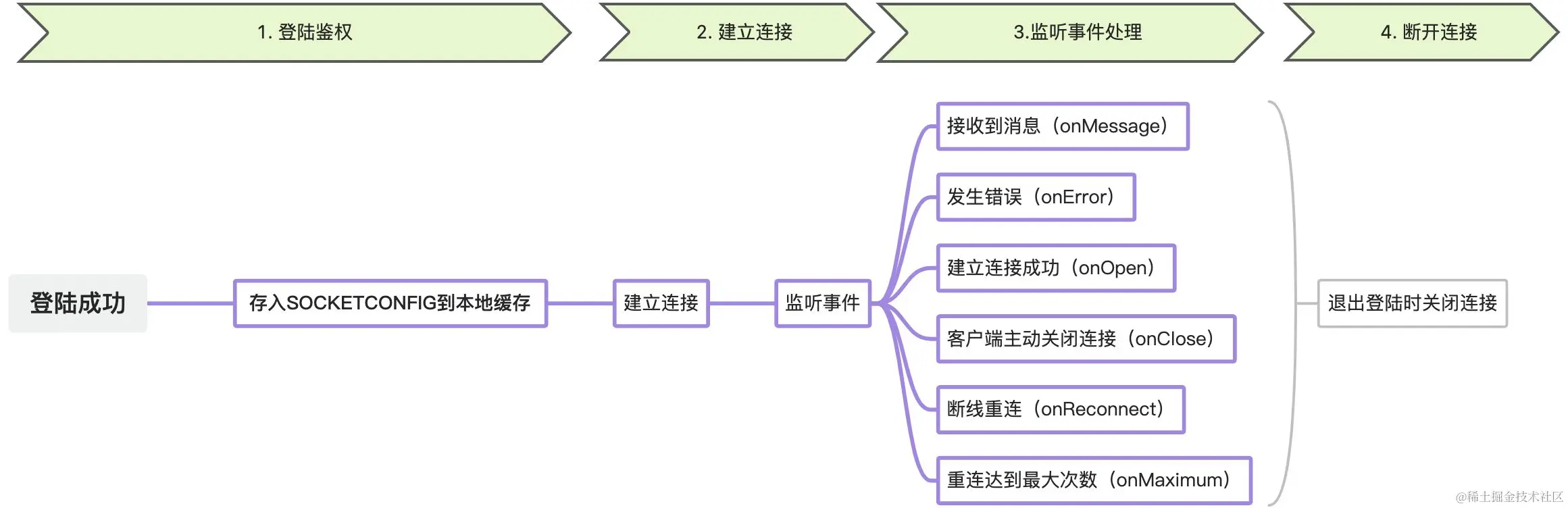

流程

SOCKETCONFIG

格式

 const configs = {
    tenantId,
    id,
    keyValue,
    keyIv,
    token,
  };
  localStorage.SOCKETCONFIG = JSON.stringify({
    ...configs,
  });
	connect({...configs});
名称类型含义
tenantIdlong租户id
idint用户id
keyValuestring密钥（16位字符串）
keyIvstring密钥（16位字符串）
tokenstring登陆后鉴权服务返回的token

密钥（keyIv+keyValue 均16位字符串）由用户鉴权服务下发，服务端与客户端依此对通信数据进行AES加密与解密。

来源

登陆接口返回字段 admin/v1/enterprise/user/login 返回如下：

{
    "code": 1,
    "ts": 1692799178,
    "msg": "服务接口调用成功",
    "data": {
        "token": "06369b511fe74990b4f774c91c9f1583",
        "userInfo": {
            "id": 249,
            "tenantId": 1,
            "name": "杜佳桧",
            "account": "dujiahui@huxun",
            "mobile": "18883543938",
            "mainAccount": 0,
            "disabled": null
        },
        "socketVO": {
            "keyValue": "na63neqpwowb3fnt",
            "keyIv": "hnpei6oj91lvtqqk",
            "token": "06369b511fe74990b4f774c91c9f1583"
        }
    }
}

数据协议

数据结构

请求和返回都是二进制数据。数据包含两部分：头部数据+业务二进制数据。

{
  actionType: 7, // 通信的动作类型
	bizType: 0,  //
	mid: 0, // 消息id 唯一id
	status: 1,  // 状态 1为成功 其他为失败场景
  // 业务数据
  payload: "{\"actionType\":1,\"bizType\":1,\"content\":\"你可以选择\\\"立即下载\\\"或稍后在下载中心查看\",\"ext\":\"{\\\"name\\\":\\\"客户账单报表_20230823.zip\\\",\\\"path\\\":\\\"convoy/export/20230823/5364ca4c31384bc09bf1d7319414ea4b.xlsx\\\"}\",\"showTime\":5,\"title\":\"导出文件准备完成\"}",
  timestamp: 1692779497702 // 时间
}

字段含义：

名称类型含义
actionTypeint通信的动作类型
bizTypeint业务类型(见数据类)
midlong消息id 唯一id
statusint状态 1为成功 其他为失败场景(具体见数据类)
timestamplong当前时间戳毫秒
payloadstring业务数据

actionType

值含义
1建立连接（CONNECT）
2上行业务 （UP）
3下行业务 （DOWN）
5回执 （ACK）
6心跳 （PING）
7心跳响应 （PONG）
8断开连接 （DISCONNECT）

payload

{
  actionType: 1 // 消息展示样式
	bizType: 1 //业务类型
	content: "你可以选择\"立即下载\"或稍后在下载中心查看"
	ext: "{\"name\":\"客户账单报表_20230823.zip\",\"path\":\"convoy/export/20230823/5364ca4c31384bc09bf1d7319414ea4b.xlsx\"}"
	showTime: 5
	title: "导出文件准备完成"
  id: 80800
}
名称类型含义
actionTypeint消息展示样式(具体见3.3.1)
bizTypeint业务类型(具体见3.3.2)
showTimeint气泡展示时长(0-常驻;3-停留3秒;
当actionType为0或者1时必填)
titlestring/reactNode卡片标题
contentstring/reactNode卡片内容

actionType

值含义
0全部执行
1只推送气泡
2只保存到消息盒子

bizType

货代 1xx 车队2xx 每个业务组自己占用一段

值含义归属业务
1下载类基础公共
2港区数据变更基础公共
100开截港变更货代
101进港异常货代
102码放异常货代
103车队接单货代
104确认费用货代
105车队拒单货代
106到厂预警货代
107运抵预警货代
200货代生成派车单车队
201货代退关车队
202预录异常车队
203箱货对比异常车队
204开截港变更车队
205货代确认费用车队
206货代变更费用车队

ext

{
  name: '客户账单报表_20230823.zip',
  path: 'convoy/export/20230823/5364ca4c31384bc09bf1d7319414ea4b.xlsx'
}

业务数据

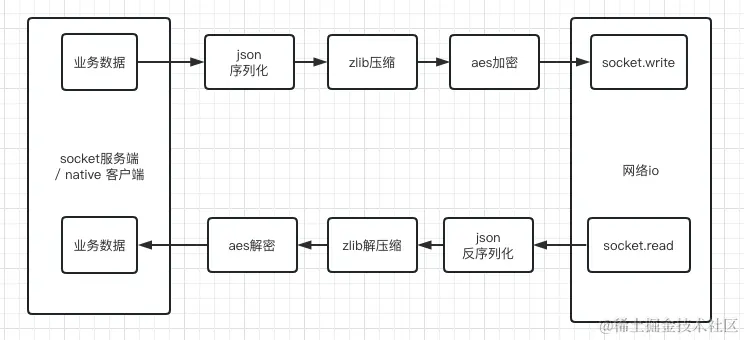

业务数据是需要经过序列化、压缩和加密的二进制数据 流程图如下： image.png 在发送数据之前需要将业务对象实体经过序列化、压缩和加密成二进制数据，在读取则反之。

  • 序列化协议：json
    • 经过json序列化并以UTF-8编码转成二进制字节流。
  • 压缩：zlib
    • 标准zlib压缩算法。
  • 加解密：AES/CBC/PKCS7Padding (128位)
    • 密钥（keyIv+keyValue 均16位字符串）由用户鉴权服务下发，服务端与客户端依此对通信数据进行AES加密与解密

接口

建立连接

头部动作类型：1（CONNECT） 解释： 用户在登陆成功后，带着认证token信息，申请与websocket服务端建立连接，在建连成功后即可传输数据。 注意：这与上面的数据读写流程并不一致（传输的二进制数据只有序列化，没有压缩/加密），因为是初次连接，需要拿到token等信息，但里面的body字段仍然是序列化&压缩&加密的二进制字节数组。

入参定义：

名称类型含义
tokenstring登陆后鉴权服务返回的token
terminalint设备类型
bodybyte[]消息体经过序列化并已UTF-8转为字节数组、压缩、加密

消息体：

名称类型含义
timestamplong当前时间戳毫秒
deviceTokenint设备信息，要求非空，可取mac地址
osint端上操作系统类型，0:android，1:ios，2:windows
keepAliveint默认空闲时长 默认15s
appVersionstring客户端版本，要求非空

ACK回执

头部动作类型：5（ACK） 解释： 客户端火服务端在收到对方的消息并处理后，都会给对方返回消息处理结果，即收到ack代表消息已被接收处理。

  1. 比如客户端在请求建连后，服务端可能会回复"成功"（status=1）,也可能会回复"鉴权失败"（status=1505）。
  2. 客户端在收到服务端push的消息后，也会给服务端回复"成功"（status=1），同时带上确认的mid。

入参定义：

名称类型含义
timestamplong当前时间戳毫秒
midlong消息id 唯一id 不可重复 用于确认当前消息已接收
bizTypeint业务类型
statusint状态 1为成功 其他为失败场景

注意： 前端能处理的最大数为16位，切记不能超过16位，超过会出现精度丢失，导致mid匹配不上。 mid精度丢失的问题，原因是mid是个大数，js的number类型有个最大值(安全值)。即2的53次方减1,为9007199254740991。如果超过这个值,那么js会出现不精确的问题。这个值为16位。现在我们的mid是18位。

心跳机制PING/PONG

头部动作类型：6（PING）或7（PONG） 解释： 为了保持连接通道活跃，客户端每隔一段时间向服务端发送PING数据，服务端则回PONG数据 默认心跳间隔时间： 15s 入参定义：

名称类型含义
timestamplong当前时间戳毫秒
midlong消息id 唯一id 不可重复 用于确认当前消息已接收

客户端主动断连

头部动作类型：8（DISCONNECT）。 解释： 客户端或者服务端向另外一端发起关闭连接请求（比如在用户在页面退出登陆时或者多端登陆踢登） 入参定义：

名称类型含义
timestamplong当前时间戳毫秒
midlong消息id 唯一id 不可重复 用于确认当前消息已接收

数据上行

头部动作类型：2（UP）。 解释： 客户端向服务器发送数据，即为“上行”。 其中payload存放业务特定的消息对象，由业务自定义，通常为json格式。

入参定义：

名称类型含义
timestamplong当前时间戳毫秒
midlong消息id 唯一id 不可重复 用于确认当前消息已接收
bizTypeint业务类型
payloadstring消息体 业务自定义数据的json格式

数据下行

头部动作类型：3（DOWN）。 解释： 服务端向客户端发送数据，即为“下行”。 其中payload存放业务特定的消息对象，由业务方自定义，通常为json格式。

入参定义：

名称类型含义
timestamplong当前时间戳毫秒
midlong消息id 唯一id 不可重复 用于确认当前消息已接收
bizTypeint业务类型
payloadstring消息体 业务自定义数据的json格式

数据类

terminal

public enum TerminalEnum {
  ENTERPRISE(0, "企业中心"),
  AGENT(1,  "货代"),
  CONVOY(2,  "车队"),
  YARD(3, "堆场"),
  WAREHOUSE(4, "仓库"),
  SHIPPING_COMPANY(5, "船公司"),
  SHIP_AGENCY(6, "船代"),
  WHARF(7, "码头"),
  BOX_AGENT(8, "放箱代理"),
  LEASING_COMPANY(9,  "租箱公司"),
  MOBILE(20,"司机端"),
  ;
}

bizType

各自业务占用1段code码，不要直接累加

public enum BizTypeEnum {

    UNKNOWN(0, "unknown"),
    /**
     * 手机状态  上行
     */
    APP_STATUS(1, "app_status"),
    /**
     * 系统消息  下行
     */
    SYSTEM(10, "system"),

    /**
     * 订单创建  下行
     */
    ORDER_CREATE(100, "order_create"),
    ;
}

status

public enum SocketStatusEnum {
    SUCCESS(1, "success"),
    PARAM_ERROR(1501, "illegal param"),
    CONNECT_TIMEOUT(1502, "connect timeout"),
    CONNECT_SERVER_UNAVALILABLE(1503, "server unavailable"),
    CONNECT_BODY_NULL(1504, "body is null"),
    AUTH_FAILED(1505, "auto failed"),
    CHANNEL_NOT_EXISTS(1506, "Channel not be found."),
    ILLEGAL_TYPE(1507, "Illegal type."),
    TOO_MANY_REQUEST(1508, "Too many request."),
    DECRY_DATA_FAILED(1509, "Decrypt data failed."),
    DECOMPRESS_DATA_FAILED(1510, "Decompress data failed."),
    MULTI_TERMINAL_FAILED(1511, "Push multi-terminal failed."),
    MULTI_TERMINAL_NOT_SURE(1512, "Push multi-terminal success or failed, not sure."),
    RATELIMIT_PUSHMESSAGE(1513, "Rate limit push socket message."),
    ACM_CONFIG_CANNOT_SEND(1514, "BizType not in ACM config,cannot push socket message."),
    BATCHPUSHMESSAGE_SOME_FAILED(1515, "Batch push message,but some failed.");
}

参考文档

  1. Sockette：GitHub - lukeed/sockette: The cutest little WebSocket wrapper! 🧦
