我有一颗复杂的心，很少人能读懂。-- 浏览器内核篇（一）浏览器渲染页面的流程有哪些，JS代码的执行时机是何时，重排和重绘

写在前面

刚学习前端的时候，基本上都是绕着HTML JS CSS三个内容兜兜转转。一度经历过写HTML元素取名纠结 JS API看的眼花缭乱，CSS写得想要自闭。不过好在熟能生巧，我在常常练习中慢慢地找到了状态。

最近，我又写了一个小demo，但是却在<body></body>中把<script></script>放错了位置😭。于是就想好好理一理浏览器处理HTML JS CSS文件的机制。

浏览器内核

浏览器的内核是HTML JS CSS代码交互的核心地区，之所以能够读懂这些代码，主要得益于内核的两个引擎。

渲染引擎（例如WebKit的WebCore部分）：

渲染引擎负责构建并更新页面。

具体来说，渲染引擎：负责解析HTML CSS代码，构建出渲染树，并通过计算HTML元素在页面上的布局，将渲染树的元素绘制在页面上呈现给用户。

JS引擎（例如V8引擎）：

JS引擎负责执行JS代码，对用户与网页的交互做出响应。

具体来说：JS引擎负责：解析JS代码生成语法树，执行计算机编译好的代码，通过调用栈和任务队列进行事件循环，配合垃圾回收器最终完成用户与网页的交互行为。

浏览器工作的执行引擎固然重要，但是引擎运行任务所在线程也十分值得我们考究。

一、浏览器的线程

线程实际上是计算机操作系统中的一个概念：是操作系统（OS）进行资源调度的最小单位。

在浏览器中：能够处理或者并行处理不同任务的执行单元叫做线程。主要有以下几种：

1.主线程（Main Thread）

解析HTML，构建DOM树（文档对象模型）。
解析CSS构建，CSSOM树（CSS对象模型）。
执行JavaScript代码。
布局（Layout）,计算渲染树内元素的布局。
绘制（Paint），将元素绘制到页面上。

特点：浏览器内核的核心线程，主线程的性能对于页面的响应影响深远。

2.渲染线程（Compositor Thread）

合成（Compositor）:将不同的图层（Layer）合成最终的页面图像。
动画效果：处理页面的滚动以及CSS动画。

特点：渲染线程在GPU上运行，通过分层与合成来减少重绘的开销。

3.工作线程（Worker Thread）

Web Workers：在后台处理主线程之外的任务，如网络请求等。

特点：不能直接访问DOM，通过消息传递机制与主线程通信。

4. 网络线程（Network Thread）

网络请求：处理http/https请求，下载页面资源（HTML、CSS、JS、图像等）。
缓存决策：在浏览器发送网络请求时，网络线程会做出决策，提高资源加载速度。

特点：独立于主线程运行，可以并行处理多个网络请求，确保网络请求不阻塞主线程。

5.存储线程（Storage Thread）

本地存储：管理LocalStorage、SessionStorage、IndexedDB等浏览器存储机制。

特点：确保数据读取不会阻塞主线程，提高数据的访问效率。

其实，浏览器内核的线程还有很多，但是以上的基础认知对于我接下来要解释的内容足够了。

我们现在先了解一下包含HTML JS CSS代码在内的文件是如何被浏览器读处理，最终呈现出一个页面的。

二、网页渲染过程

当浏览器运行时，页面是如何渲染出来的呢？这里我们主要看渲染引擎做了哪些事。

1.解析

解析HTML构建DOM树（文档对象模型），解析CSS构建CSSOM树（CSS对象模型）。

2.构建渲染树

结合DOM树和CSSOM树，构建渲染树，渲染树包含可见节点（非display:none）及其样式信息。

3.图层布局计算（Layout/Reflow）

渲染引擎会计算出渲染树中每个节点的大小和位置，这一过程也称为"布局"或"重排"。

4.元素分层（Layering）

在确定布局之后，浏览器会决定元素渲染时的所在图层。这个过程可能会和布局交错进行。

5.图层绘制（Painting）

绘制操作会将布局好的内容转化为屏幕上的像素，再将像素数据输出到帧缓冲区，等待GPU线程渲染。

6.合成（Compositor）

所有图层被结合在一起，形成最终的页面，页面由GPU渲染出来。

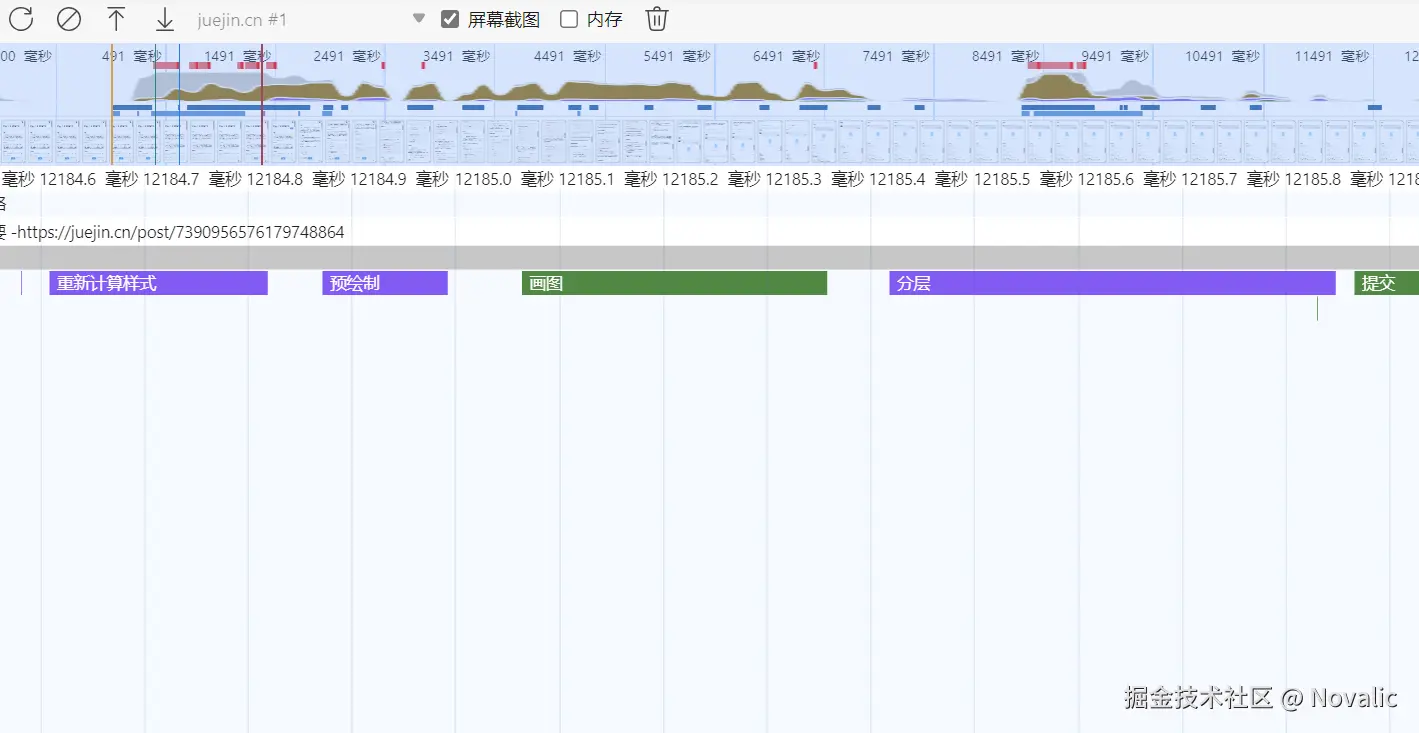

网页渲染的十分复杂，大致总结为上述过程。我们可以看看访问网页时，浏览器的渲染流程切片图。

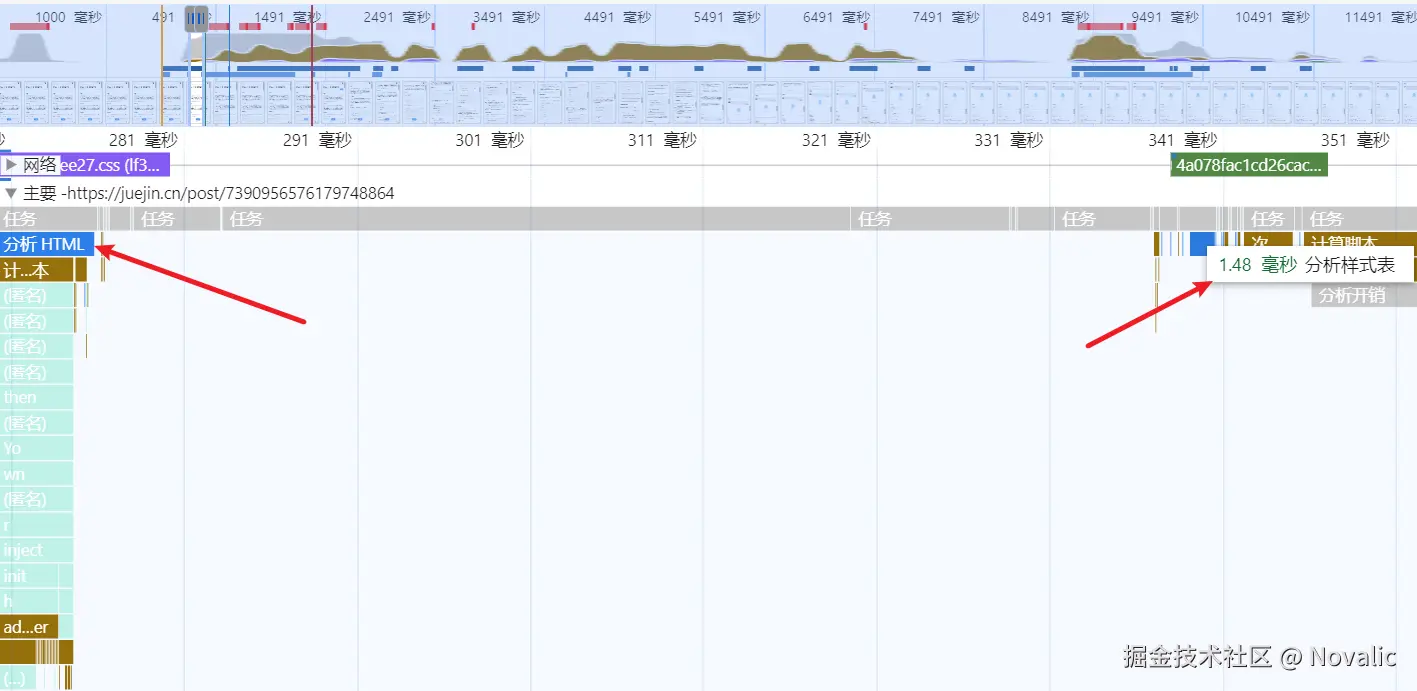

这里可以看到渲染过程中，先分析HTML，再分析样式表。


这里直接为了展示页面渲染过程，略过了渲染树生成的步骤。图上主要有5个步骤：

重新计算样式：当窗口大小改变、元素属性被修改时，浏览器会重新计算被修改元素的样式，更新CSSOM树和渲染树的对应样式。（CSSOM树和渲染树并不会重新加载）

预绘制：其实这个过程是图层布局计算过程（Layout）,因为重新计算了样式（元素位置大小可能改变），所以需要重新对元素进行布局。

画图：代表图层绘制（Painting），这个过程其实和分层的顺序可以交换，具体来看浏览器的渲染策略。因为每个元素布局已经计算好了，先转化为像素点或者先分层都有可能。

分层：根据元素位置信息将元素分到特定图层。

提交：将最终的图层提交到渲染进程。

注：浏览器的渲染策略非常灵活，在GPU渲染真实图像之前，我们可以把所有元素理解为一份待定的数据，这样对我们理解理论与实际的差异可能更友好。大致的过程，也就是：解析->构建渲染树->图层布局计算->元素分层->图层绘制->合成。

三、渲染阻塞

页面渲染的过程中，除了最终的合成需要借助渲染线程去调度GPU，大部分任务还是在主线程当中完成的。没错，就是我们常说的JS是单线程执行”的那个线程。

事实上，为了确保用户的操作和界面更新的一致性，在设计之初渲染引擎和JS引擎就都依赖主线程（Main Thread）。但是正因为页面渲染和JS代码的执行都需要主线程，我们在编写JS代码时需要格外小心。

任何长时间的JS脚本都会阻塞界面的渲染，造成用户体验不佳，接下来我们考虑JS代码在主线程的执行时机。

一般的html文档长这样：

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>页面</title>
    <link rel="stylesheet" href="style.css">
    <script src="./index.js"></script>
</head>
<body>

//HTML代码...

//可能的JS代码...

</body>
</html>

对于这样一份代码，浏览器只会从上往下读取。

当代码执行到 <link rel="stylesheet" href="style.css"> 时，渲染引擎会暂停解析HTML，而是先去构建CSSOM树。

当执行到 <script src="./index.js"></script> 时，浏览器就会乖乖将主线程的使用权给JS引擎，script内的JS代码开始运行。

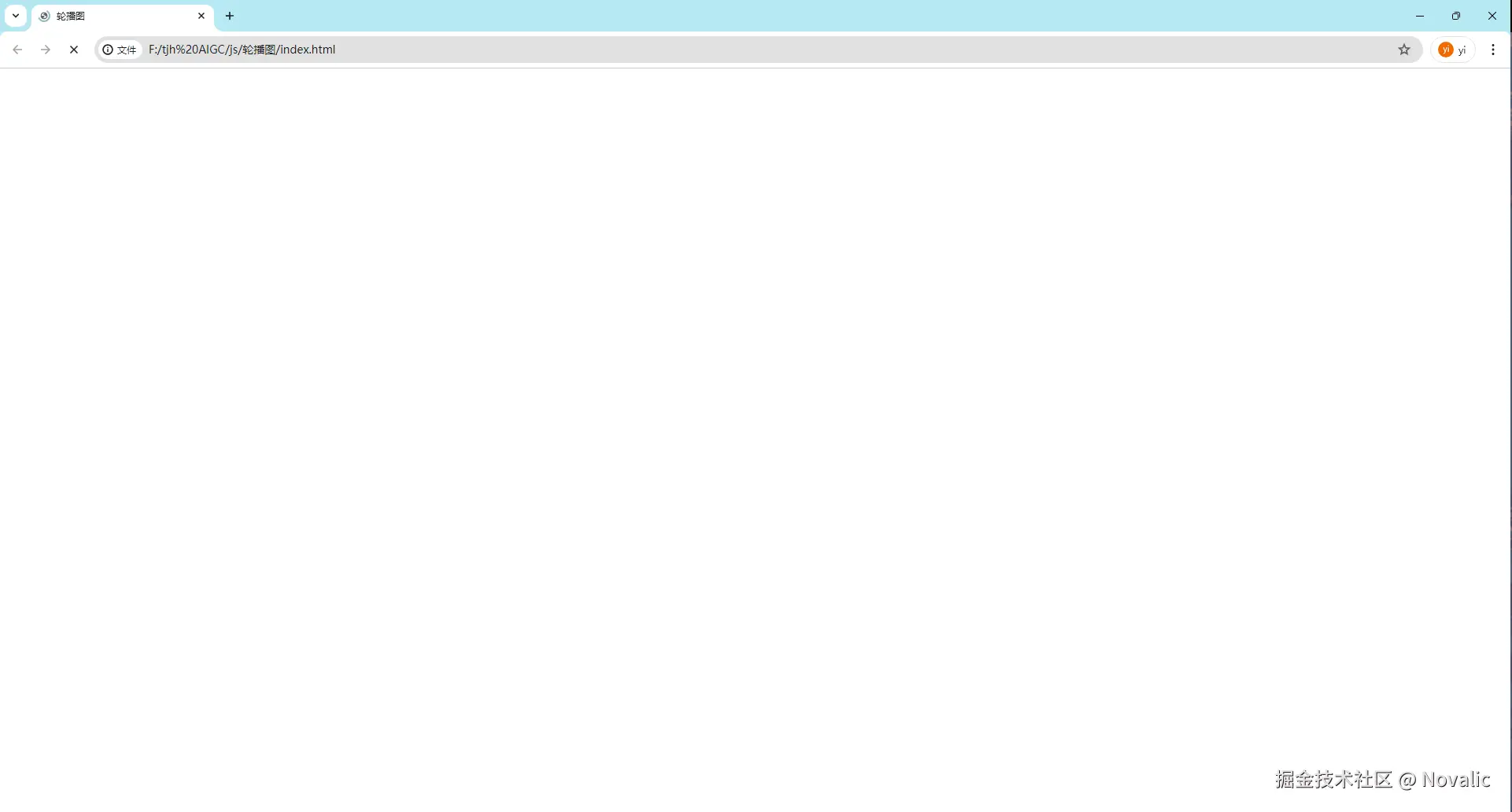

其实这样就会带来问题，如果这个JS文件非常耗时，那么渲染就迟迟不能开始渲染的工作，因为渲染树还没有构建好，浏览器界面就会长时间白屏。

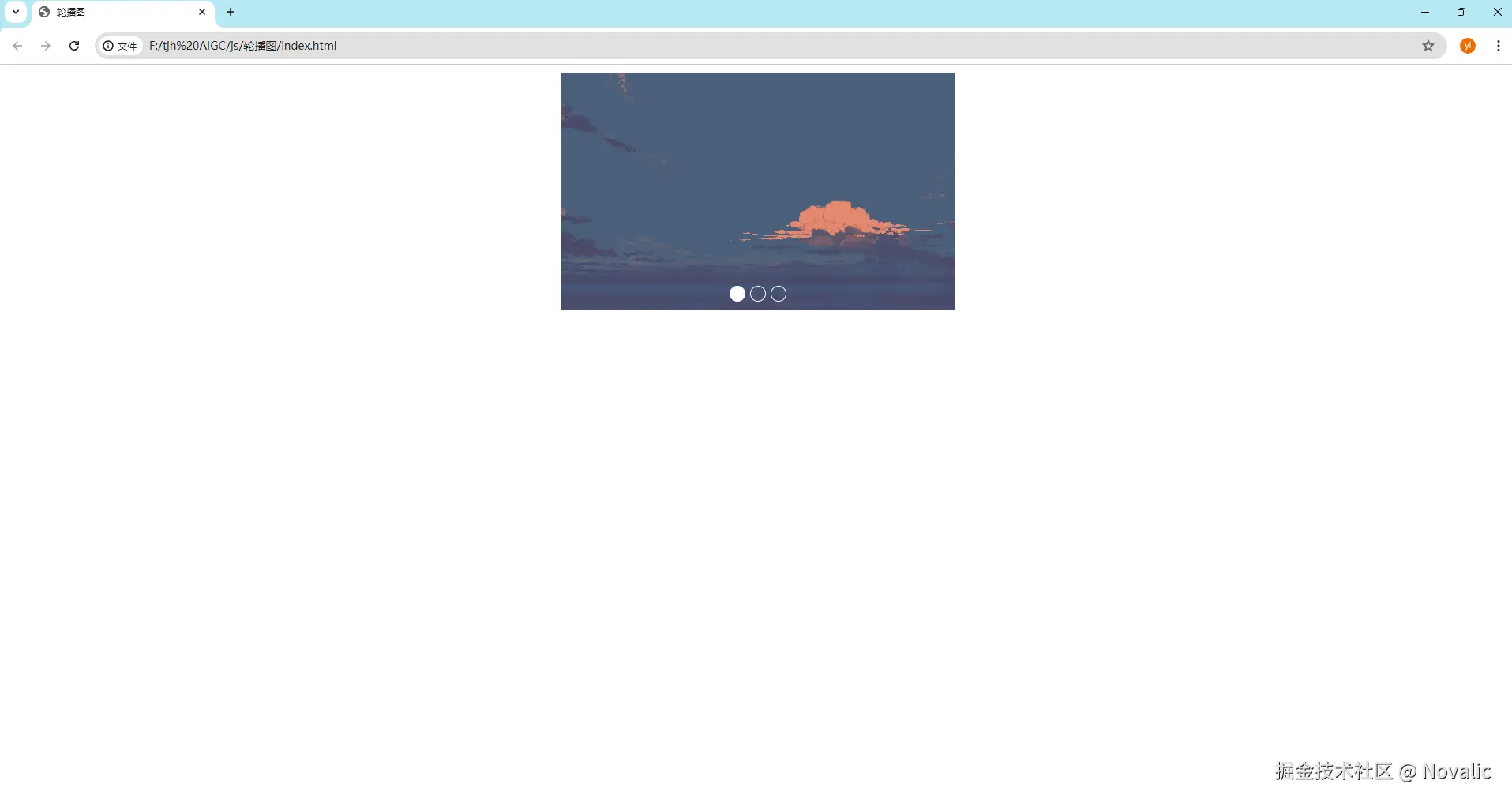

例如这样：

所以我们不应该将script标签直白地放在head中，可以选择放在body标签的底部，这样HTML代码开始解析，结合已经构建好的CSSOM树，渲染流程得以开始，就能够避免长时间的白屏。

当然把JS代码全部放到body标签底部实在是不够优雅，我们最好使用script标签在head中引入，并加上defer标签：

<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>页面</title>
    <link rel="stylesheet" href="style.css">
    <script defer src="./index.js"></script>
</head>

注意，这里的script标签我添加了defer属性，他能够确保异步加载JS脚本，并且在HTML文档解析完成后再执行。

总之，主线程就像一个只会埋头苦干的牛马🐂，执行渲染任务还是JS代码，取决于先遇到什么任务，但是作为开发者我们应该确保渲染过程不被JS代码阻塞，让用户先看到界面十分重要。

四、重排和重绘

接下来我们聊点细节且高级的内容，重排（Reflow）和重绘（Repaint）。同样是阻塞渲染，但是，重排和重绘比JS代码纯粹的“插队行为”要更难以发现，这正是开发中的重点。

重排（Reflow）：重排字面上理解就是布局重新排列，也就是上面提到的图层布局计算。当元素的位置或者大小改变时，就需要重新计算该元素的布局。

因素：元素位置大小改变，DOM节点的增删，浏览器窗口的大小变化，CSS动画，使用JS代码中有关布局相关的API（offsetWidth）等。

🌰：假设我们在设计一个社交应用。要求有一个动态帖子功能，每当有新的帖子被创建发布后，用户能够快速看到该文章。

//HTML部分
<div id="container">
    <form id="dynamicForm">
        <!-- 动态生成的表单字段将添加到这里 -->
    </form>
    <button id="addField">添加字段</button>
</div>

//JS部分
const newsFeedElement = document.getElementById('newsFeed');
// 模拟从服务器获取的一系列帖子数据
const postsData = [
    { title: "Post1", content: "第一条帖子" },
    { title: "Post2", content: "第二条帖子" },
    { title: "Post3", content: "第三条帖子" }
];

postsData.forEach(post => {
    const postElement = document.createElement('div');
    postElement.classList.add('post');

    const titleElement = document.createElement('h2');
    titleElement.textContent = post.title;

    const contentElement = document.createElement('p');
    contentElement.textContent = post.content;

    postElement.appendChild(titleElement);
    postElement.appendChild(contentElement);

    // 直接将每个帖子元素添加到 DOM 中
    newsFeedElement.appendChild(postElement);
});

如果这个社交应用十分火爆，在3秒内有三篇帖子过审，那么在三秒内，这里进行三次DOM树更新操作，引发了三次重排。

其实对于帖子的动态更新没必要纠结一两秒，我们完全可以设定对于一分钟内的帖子统一操作。这里我们就需要使用文档碎片（DocumentFrame），它是一种内存中的临时DOM节点组，能够积累DOM节点，只在最后一次引发重排。


const newsFeedElement = document.getElementById('newsFeed');

// 模拟从服务器获取的一系列帖子数据
const postsData = [
    { title: "Post1", content: "第一条帖子" },
    { title: "Post2", content: "第二条帖子" },
    { title: "Post3", content: "第三条帖子" }
];

// 使用 DocumentFragment 创建和添加多个帖子
const fragment = document.createDocumentFragment();

postsData.forEach(post => {
    const postElement = document.createElement('div');
    postElement.classList.add('post');

    const titleElement = document.createElement('h2');
    titleElement.textContent = post.title;

    const contentElement = document.createElement('p');
    contentElement.textContent = post.content;

    postElement.appendChild(titleElement);
    postElement.appendChild(contentElement);

    // 将每个帖子元素添加到 DocumentFragment 中
    fragment.appendChild(postElement);
});
// 当所有帖子都准备好后，一次性将 DocumentFragment 添加到 DOM 中
3newsFeedElement.appendChild(fragment);

这样一操作，不管有多少帖子需要动态展示（具体更新时间待定），都只需要操作一次DOM树，引发一次重排。

重绘（Repaint）：重绘理解为重新绘制，是上面所提及的图层绘制，当页面重排，或者元素的颜色属性（非几何属性）改变时，元素的像素点数据需要更新。

因素：改变元素颜色信息，改变文本内容，改变元素的可见性，CSS中使用某些伪类（：hover，：focus）等。

🌰：如果页面上有一个元素需要在鼠标悬浮时改变其样式，我们可能会这样设计。

//HTML部分
<div id="box" style="width: 100px; height: 100px; background-color: blue;"></div>

//JS部分
let box = document.getElementById('box');
box.addEventListener('mouseover', function() {
    this.style.backgroundColor = 'red';
});
box.addEventListener('mouseout', function() {
    this.style.backgroundColor = 'blue';
});

这样悬浮一次会引发一次重绘，离开又会引发一次重绘。这时我们可以使用CSS3的硬件加速特性，换成transition完成效果。

#box {
    width: 100px;
    height: 100px;
    background-color: blue;
    transition: background-color 0s;
}

#box:hover {
    background-color: red;
}

这样，虽然也会引发两次重绘，但是使用CSS3的硬件加速，契合了浏览器原生的渲染功能，不需要额外的JS开销。类似的属性还有filter、transform、opacity。

🚀来个脑筋急转弯！

1.重排了一定会引起重绘吗？

2.重绘了一定说明重排了吗？

💡：重排了说明元素几何属性（位置大小层级）发生变化，需要重新计算元素的布局，那么元素后续的像素点的数量必定受到影响，所以说重排了一定会引起重绘。

💡：反过来，重绘了说明元素像素点数据改变，除了数量改变，还有可能单纯的视觉效果改变，如颜色和透明度...单一地说重绘，可能其元素的颜色属性改变了，但是布局并没有改变，则此时元素的几何属性没有受到影响，所以，重绘了不一定重排了！

重排和重绘都会影响渲染效率，我们应当避免不必要的重排重绘发生，但是当我们不得不选一个时，我们应该选择重绘，避免重排：

一般来说，重排的代价比较大。

简单理解：想一想，重排了会引起重绘，但是重绘了不一定重排，结果显而易见，多一事不如少一事。

我们再深入理解一下：对于重排来说，一定涉及到DOM元素的布局计算，这个影响可能就大了去了。

🌰我举个例子，你在食堂排队打饭，这个时候大家都乖乖排好了队，相当于DOM元素的布局已经计算好，确定了下来。但是，前面突然有个人插队（新增DOM节点），这时候所有人都要往后退，相当于后面所有DOM元素布局需要重新计算。

五、减少渲染阻塞的方式

我们从JS和CSS的方向谈谈：

JS

异步加载，使用<script async src="...">标签可以告知浏览器异步加载脚本，即脚本的加载不会阻塞页面的解析，当脚步加载完成再立即执行。
异步且延迟加载：使用<script defer src="...">标签可以告知浏览器异步加载脚本，且在解析完HTML后执行。
JS模块化：规范导出引入JS代码，减少不必要脚本的执行。
使用CDN：对于一些网络的JS脚本资源，使用内容分发网络，且选择引入压缩版本的脚本。

CSS

媒体查询：使用媒体查询（@media）来限制一些样式仅在特定情况下加载，如对于不同设备使用不同倍率的图标。
避免使用!important：这样的做法会增加样式权重计算的复杂度，增加渲染树的构建时间。
CSS模块化：规范导出引入CSS样式，减少不必要样式的解析。

总结：

本文讲了：

浏览器内核
- 渲染引擎
- JS引擎
浏览器的线程
- 主线程
- 渲染线程
- 工作线程
- 网络线程
- 存储线程
网页渲染
- 解析HTML/CSS，构建DOM树，CSSOM树
- 结合形成渲染树
- 计算图层中DOM元素布局
- 为DOM元素分层
- 绘制DOM元素的像素点，放入帧缓冲区
- GPU线程渲染出页面
重排重绘

浏览器内核的知识远不止这些，我也还有需要了解的知识。如果你觉得本文对你有点帮助，还请给个小赞，这将是我持续创作的动力，感谢！
