开发环境的选择

简单的IDE介绍

因为我是初学者，对这些不太了解，我就说明一下我了解到的ide。ide绝不是限制学习的因素，所以选择合适自己的就行。

keil5: 老牌ide，收费，社区版免费但是不能商用，主流选择，找工作必备，但是我是纯学着玩，又不找工作，主要界面是比较丑所以pass
stm32 cube ide: 意法半导体出的ide，基于eclipse开发，所以是eclipse系的界面，并且比较吃资源（卡），对于习惯了idea和vscode的我来说，不太能接受，所以pass
vscode: 懂得都懂，再加上我平时的辅助ide就是vscode所以使用这个没有什么学习成本,而且学无止境，哪那么多主流的说法啊，很多新技术刚出来的时候都小众，我们要保持开放的心态，永远不要畏惧新事物，而且vscode这玩意也不新了，虽然我不是这个领域的不知道用它开发嵌入式的多不多，但是听说keil6也出了vscode插件，但是吧社区版的是不能商用的(虽然我是个人使用，但是不能商用我就是不舒服)所以keil6也pass，最终使用vscode+eide(MIT license)。

工具选型

经过上面的分析，我最终选择了vscode进行开发，众所周知，vscode灵魂是插件，如果没有插件我们也没法开发stm32,经过一番折腾和搜索，我终于跑通了vscode开发stm32的流程,下面介绍需要的组件。

vscode：ide本体
eide插件 ：全称叫Embedded IDE在vscode上开发嵌入式的插件，类似的还有platform.io,不过那个我没有深入研究，因为platform.io需要外网，在gfw内使用体验很差，eide的使用比较丝滑。
C/C++ Extension Pack 插件: vscode上c语法支持扩展包，作用自行百度，简单说就是支持c的语法高亮，定义转跳等功能。
cortex-debug 插件: coretex是arm对于芯片的命名方式，顾名思义是用于对arm cortex系列芯片的debug,顺便说一句我学习的STM32F103的mcu(micro control unit微控制器单元)是cortex-M3。
arm-none-eabi-gcc: 如果使用的是keil的话，编译器就是它自带的armcc等等，但是我们是折腾型选手就不用keil了，那么我们就需要配置一下gcc,而嵌入式开发，尤其是stm32是arm芯片所以需要使用这个gcc。
openocd：开源的调试软件,具体干什么用的有待我后续研究。
cube-mx（非必须）：区别与cube-ide,这个是一个用于创建工程和图形化配置芯片参数的软件，这个有一点需要注意的是，它创建的工程默认是使用HAL库开发的，如果你不想用HAL库开发，这个cube-mx也就不是必须的。
stlink-utility（非必须）：stlink是一种下载器，意法半导体（简称st）公司出的专为st产品使用的下载器,这个就是stlink下载器对应的软件。
其他：vscode提示你安装的插件，基本可以无脑安装。

EIDE基础设置

首先贴出官网地址：EIDE

想用EIDE开发，就需要对EIDE进行配置，将上述下载的那一堆工具整合到EIDE里，这样我们才能愉快的使用EIDE。

进入EIDE的子窗口：下方可以看到“操作”栏，展开操作栏我们可以看到:新建项目、打开项目、导入项目、设置工具链、安装实用工具、打开插件设置这几个子菜单。

实用工具安装

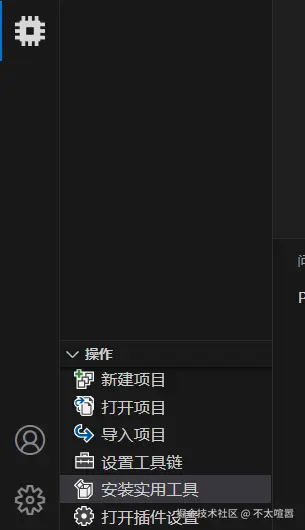

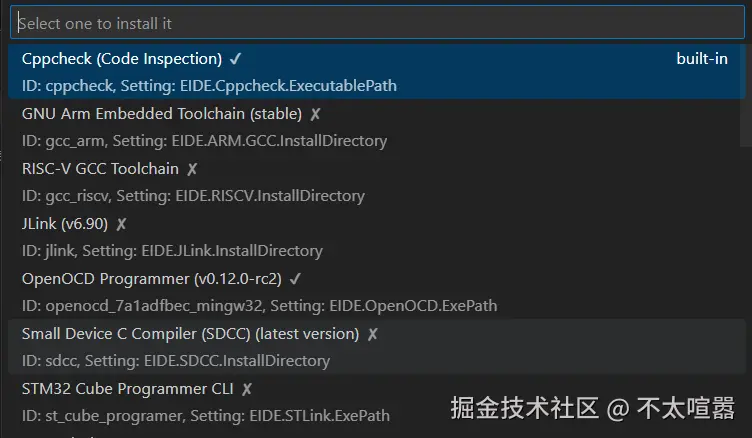

EIDE是提供了部分实用工具的，工具选型里的那些工具如果你不想自己一个一个下，可以看看EIDE是否提供了，如果EIDE提供了的话，可以在安装实用工具子菜单安装，单机安装实用工具，弹出选择框，想安装哪个就单击安装就可以了，我这里安装了open ocd和cppcheck两个工具

顺便说，如果不想安装点开后esc按键退出即可，每一项右侧有个对钩或者叉号代表是否已安装。

插件设置

展开最下方有个齿轮打开插件设置,我们单击打开，可能会卡一下，等一下就好。我们主要进行如下配置：

EIDE.ARM.GCC: Install Directory这个是上面提到的gcc的安装目录，例如我这个填写的是D:\software\arm-gcc\10 2021.10,是安装目录不是bin目录哈。
EIDE.ARM.GCC: Prefix这个是gcc的前缀，我们填写arm-none-eabi-
EIDE.ARM.Option: Axf To Elf打勾
EIDE: Display Language 这个是edie的显示语言设置，看个人喜好
EIDE.Open OCD: Exe Path open ocd的exe路径,因为我这使用了eide提供的实用工具的open ocd插件,所以这不用改
EIDE.STLink: Exe Path stlink的exe路径，我这是D:\software\stlink-4.6.0\ST-LINK Utility\ST-LINK_CLI.exe，如果是其他下载器就去找EIDE.{下载器}的配置即可

工程创建

对于开发stm32来说，如果不用官方的cube ide,那么工程初始化是个比较麻烦的事情，这里提供三种工程创建的方式。

eide的工程结构介绍

参考官方文档：em-ide.com/zh-cn/docs/…

下面摘抄自官网：有些文件是必须存在的：

.eide: 此文件夹包含 eide 项目信息、构建器选项等配置

.eide/eide.json: 此文件用于描述你的项目

不要手动修改此文件！除非你知道你在做什么！

<workspase name>.code-workspace: 该文件是一个 vscode 工作空间文件,VSCode 将把该工作区的设置保存至该文件,您可以在文件资源管理器中双击该文件以直接打开 eide 项目。

剩下的文件或文件夹可以按照自己的喜好来创建。也可以参考其他项目的结构来创建，如果你没有特别的需求或者概念，可以直接用下面提到的从eide模版创建章节来直接创建一个项目。

一个stm32项目的基础配置

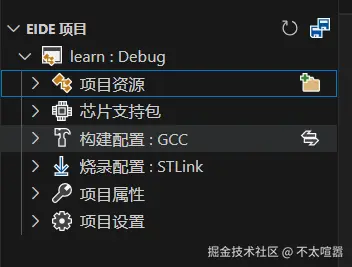

如上图，一个eide项目包含项目资源、芯片支持包、构建配置、烧录配置、项目属性、项目设置。我们挨个过一遍。

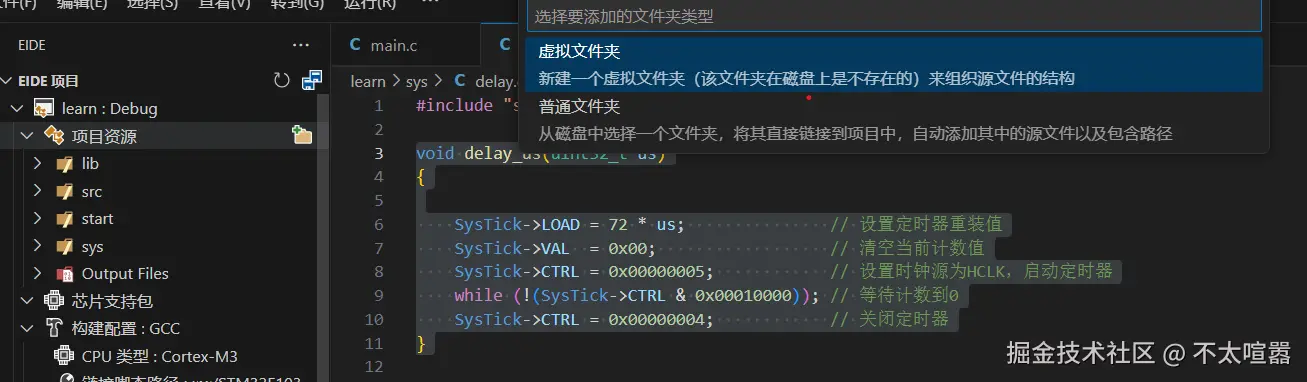

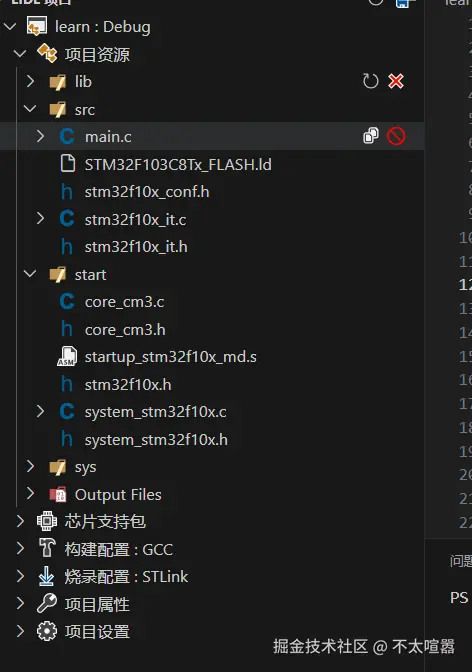

项目资源：项目的代码管理，不是在.eide文件夹同级的所有文件都会进入eide，而是在项目资源菜单中管理。如下图鼠标移动到项目资源菜单后出现加号，点击项目可以添加文件夹，我们通常使用普通文件夹即可。

芯片支持包：这个我没有深入研究（大概）类似于keil的芯片支持包，感兴趣的看官网介绍：em-ide.com/zh-cn/docs/…
构建配置，鼠标移动到该菜单上会出现切换按钮，可以切换构建的工具链，这里我们使用GCC的即可，下方的CPU类型根据实际选择，我的是F103C8T6所以选择Cortex-M3,链接脚本路径按实际填写即可。这个链接脚本如果不知道从哪获取可以使用cube-mx随便创建一个你使用的芯片的项目然后从里面粘贴即可。
烧录配置，鼠标移动到菜单上会出现切换按钮，根据实际选择对应的烧录工具即可，我这里是stlink，所以我选择stlink。

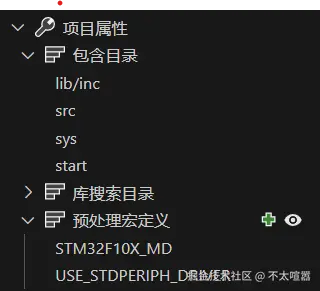

项目属性：如下图所示这里是设置c语言的头文件搜索目录以及库搜索目录的地方，最重要的还有预处理宏定义的设置。官方提供的代码（库、头文件、各种源码）需要指定芯片型号才能正确的运行，而指定芯片型号的方式就是通过宏。可以看到下图中包含芯片型号STM32F10X_MD和USE_STDPERIPH_DRIVER两个宏，一个代表芯片是F10x系的芯片一个代表使用标准外设驱动。顺便说一句MD代表的意思表示芯片的容量大小为中等，具体可以看江协科技的视频。

项目设置：设置项目名称和编译输出目录等配置，可以不用关心。

不管使用哪种工程的创建方式，都需要在上述项目基础配置配置妥当后项目才能正常的构建和下载（烧录）。

从cube-mx创建项目

st官方的工具创建的项目是基于Hal库的，对于芯片的支持比较全面，创建的项目包含所有所需的基础文件，并且图形化配置方便操作，当然缺点也是图形化让用户对于底层的开关一知半解。

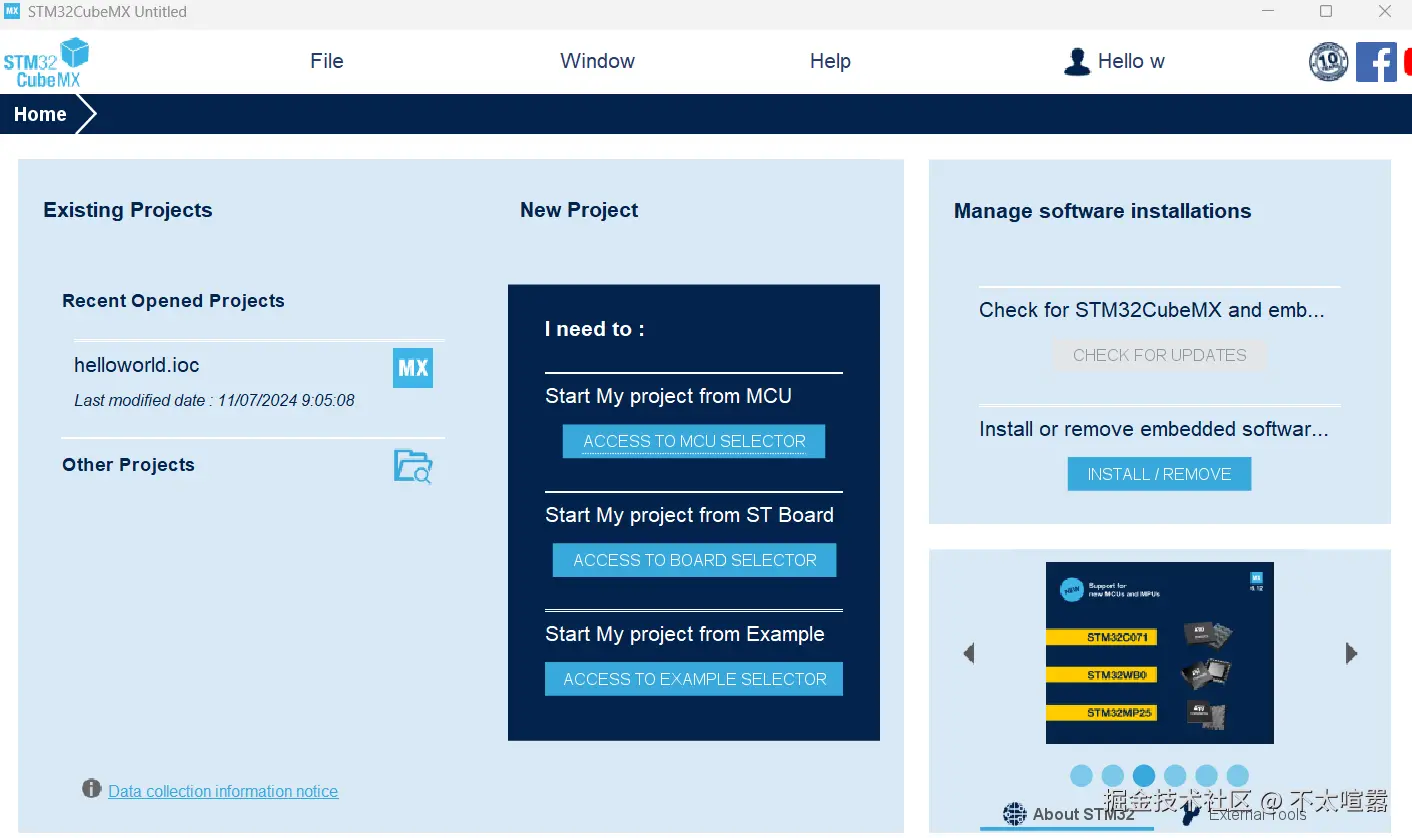

打开cube-mx 选择第一个通过mcu选择芯片

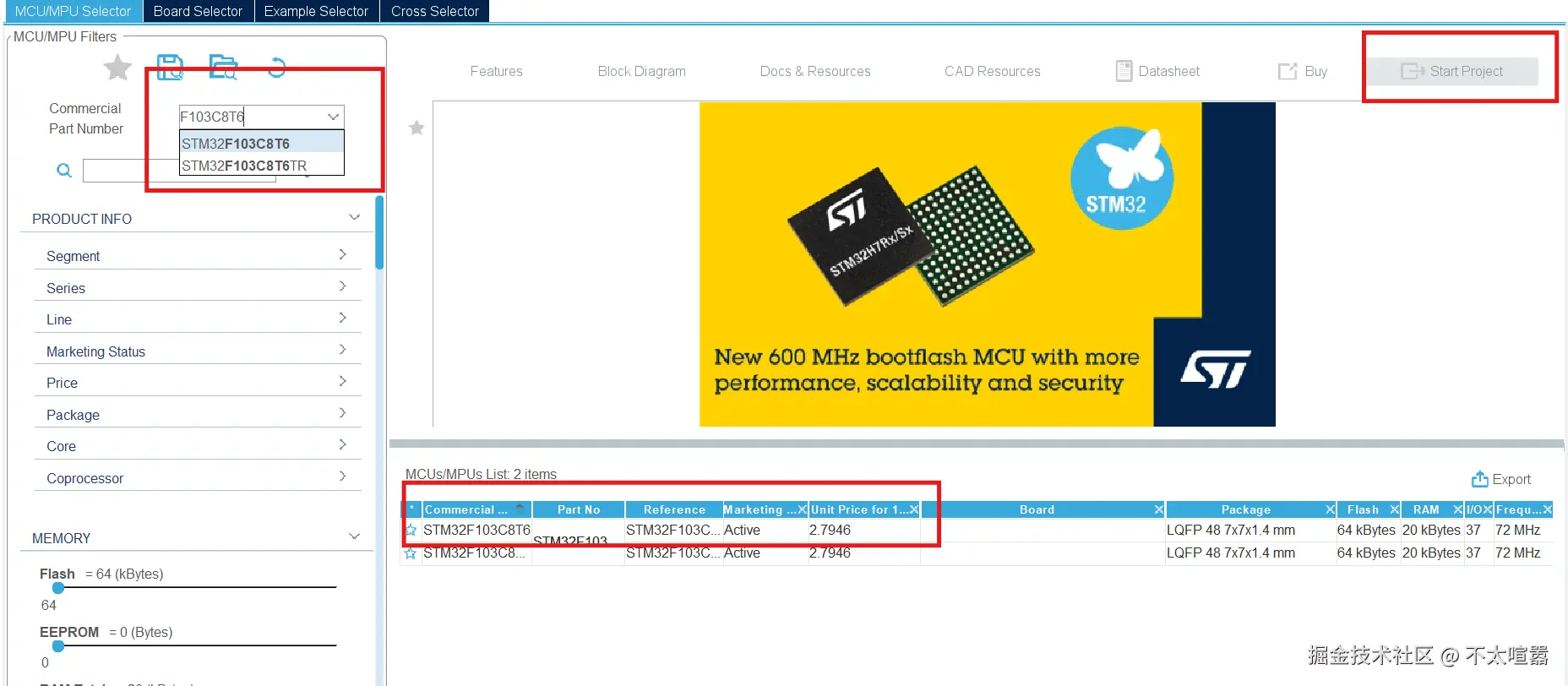

输入型号进行搜索，选择与手头芯片一致的型号然后创建工程

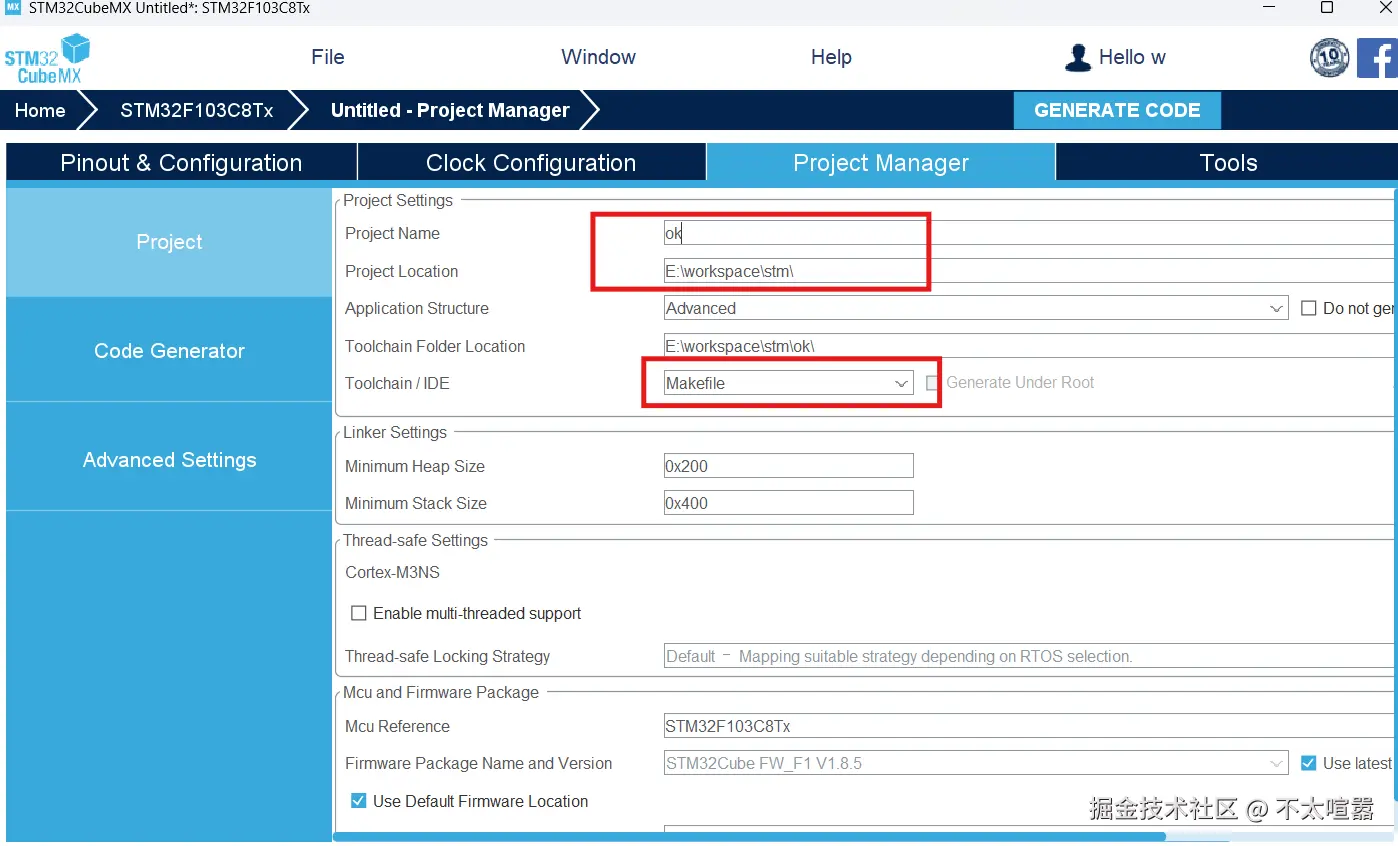

可能有些卡，不过没事，我直接略过cube-mx的项目配置,都是图形化的操作，这个感兴趣的可以去搜索cube-mx的项目配置。输入项目的名称和项目的保存路径,这里需要注意的是我们创建一个makefile管理的工程。makefile里会有包含的库和头文件的路径集合，到时候直接按照makefile中的内容设置eide工程的头文件和库搜索路径即可。

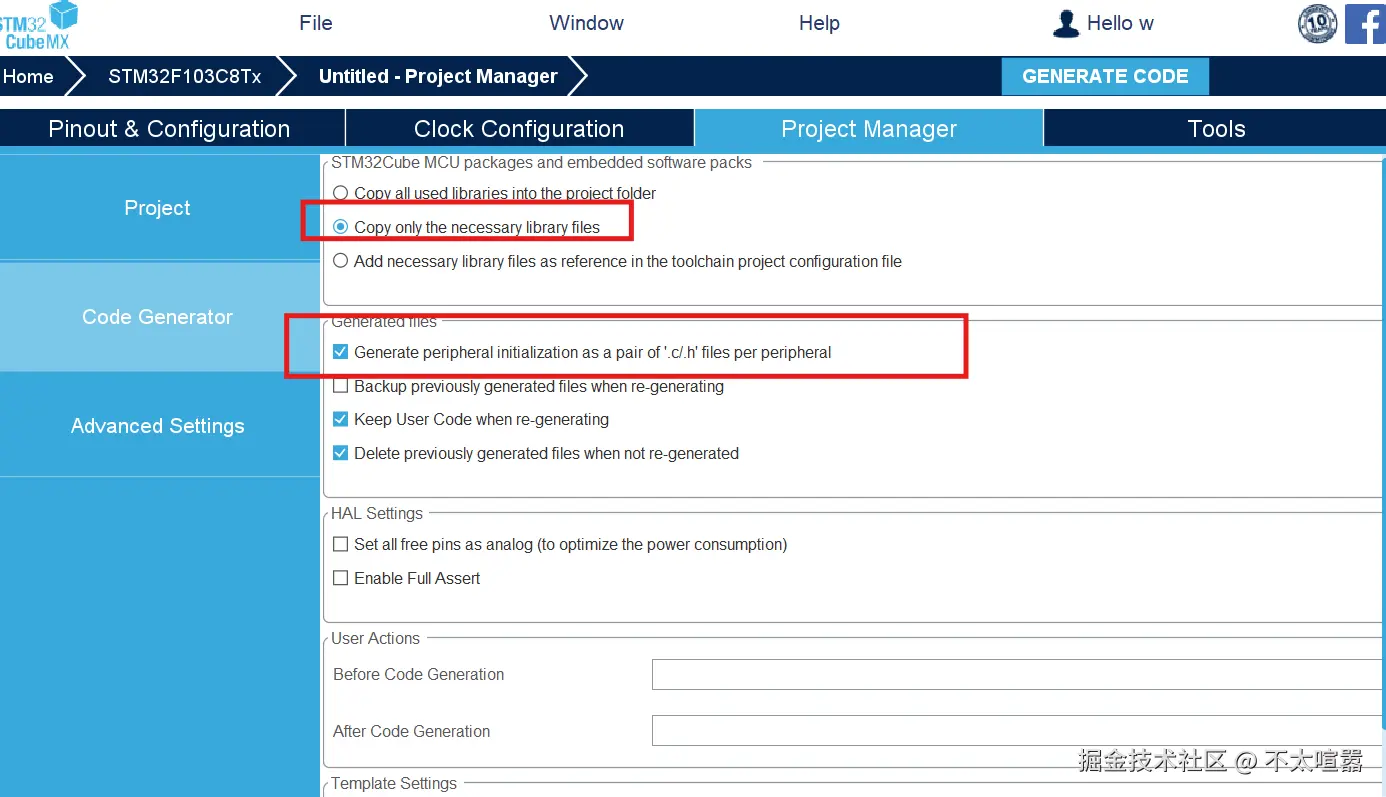

代码生成的配置选择只生成必要的文件和每个外设生成对应的.c和.h文件对
点击右上方的生成代码按钮完成项目的创建

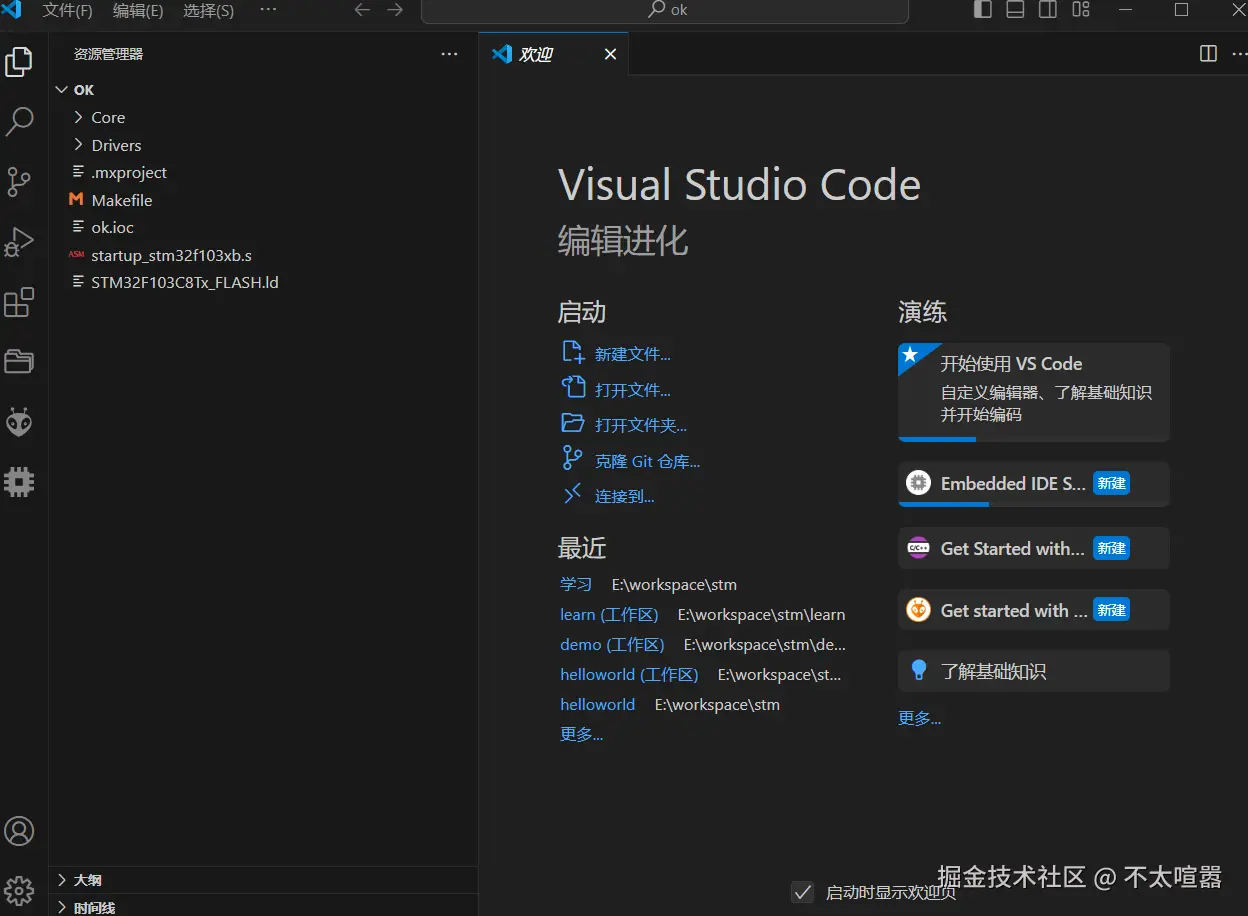

完成了代码的创建我们就要将其引入eide进行管理。使用vscode打开刚才新建的工程目录

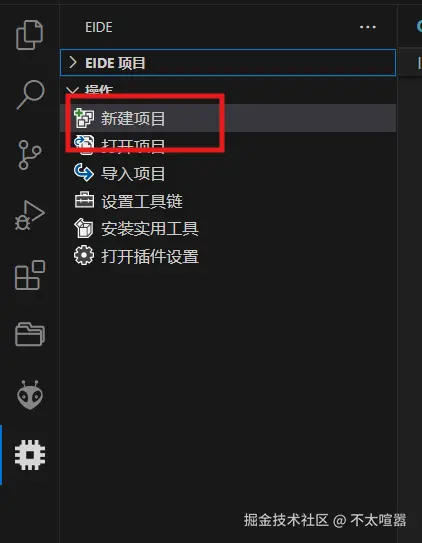

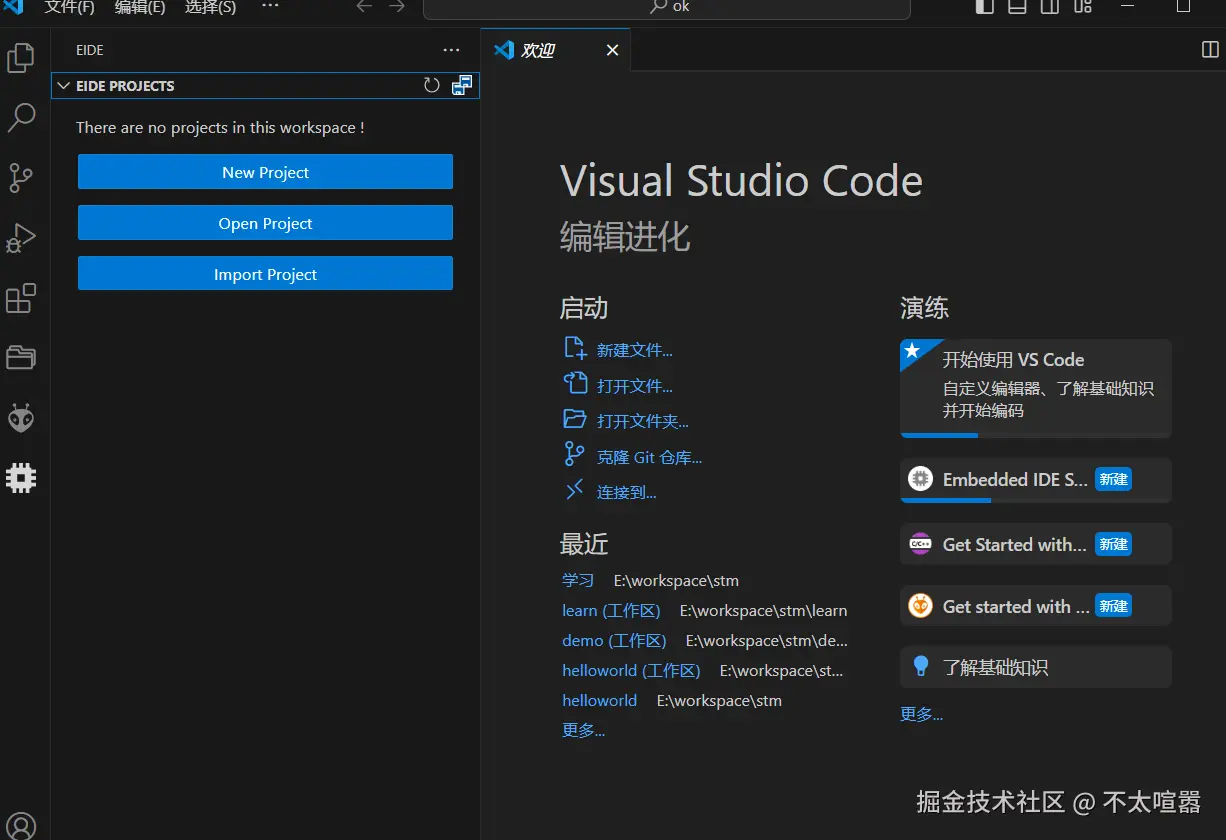

切换到eide下并且点击新建工程

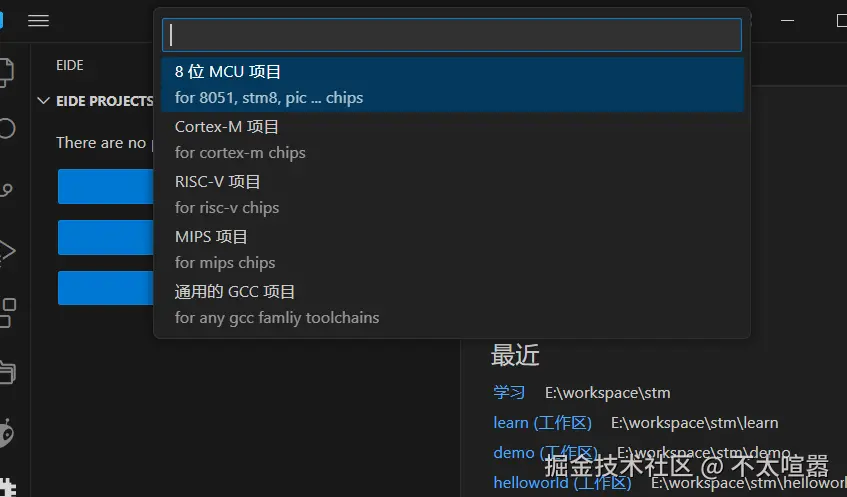

这里注意选择空项目、Cortex-M系列

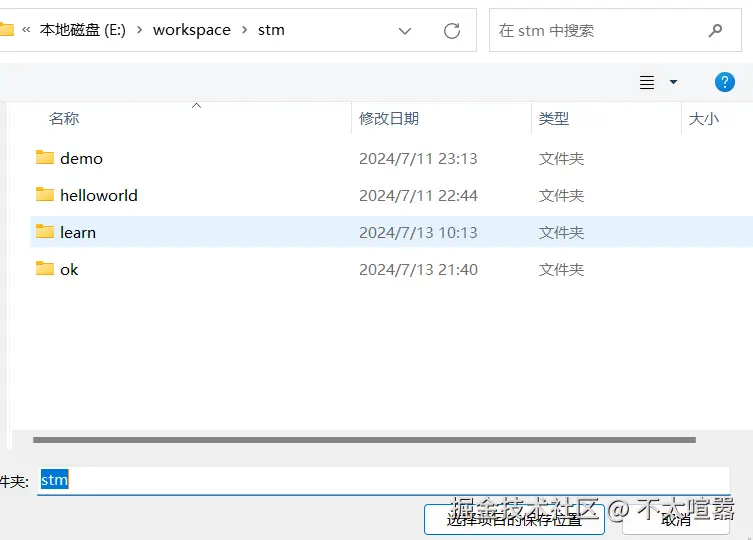

保存的时候注意，保存到当前工程的上一级，并且名称要和刚才创建的工程名一致，比如刚才用cube-mx创建的项目叫ok,那么就要保存到ok上一级目录，并且名称也要叫ok。

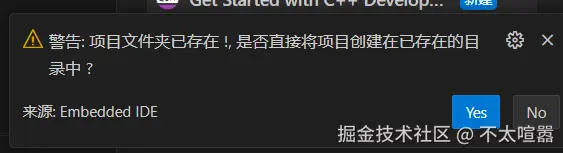

这里会提示工程已存在，我们直接点确认。就完成了工程创建，然后我们根据上面一个stm32项目的基础配置章节配置一下工程即可
