容器组件概念解析与containerd快速入门

containerd概述

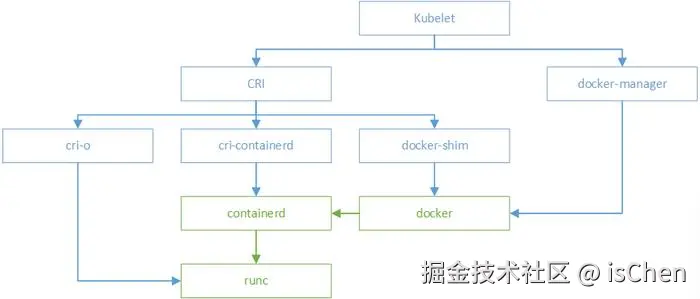

kubernetes的容器运行时对接示意图

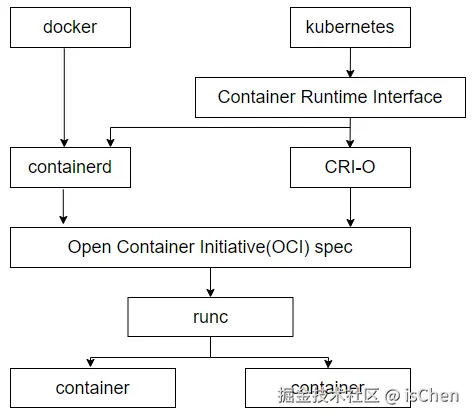

最新的示意图，取消了docker-shim

OCI

OCI，Open Container Initiative，

OCI目前包括两个标准

• runtime-spec：容器运行时标准
• image-spec：容器镜像标准

runC

RunC是一个轻量级工具，是用来运行容器的，可以理解为实现了OCI定义的接口工具

CRI-O

除了containerd，CRI-O是另一个实现了容器运行时接口CRI的容器运行时

docker

docker引擎部分封装了Containerd

CRI

容器运行时接口，时kubernetes用来控制和管理不同运行时的API，只要容器运行时能够对接这个CRI接口，那么这个容器运行时就能够被kubernets使用

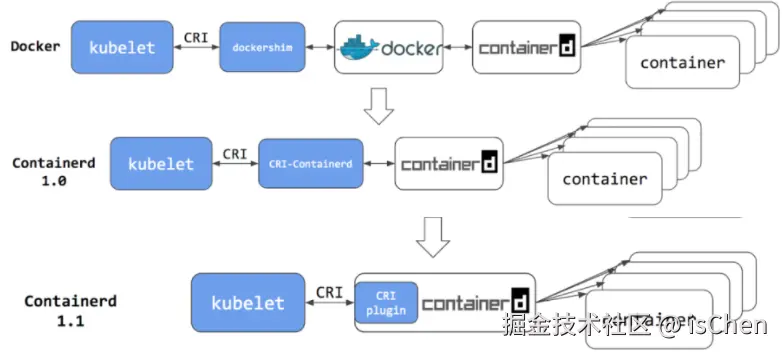

docker-shim

最开始docker没有kubernetes所依赖的CRI接口，所以kubernetes中包括了一个叫docker-shim的组件，用来支持docker，现在已经被移除了

docker-shim可以理解为kubernets与docker之间的一个翻译官

kubernetes使用docker方案

docker1.24版本开始不使用docker作为运行时

但是如果要使用docker作为运行时，可以在kubernetes和docker之间加一个cri-dockerd来作为中间的翻译

Containerd

Containerd是一个工业级标准的容器运行时，它强调简单性、健壮性和可移植性

Containerd被设计成嵌入到一个更大的系统中，而不是直接由开发人员或终端用户使用。

Containerd可以调用runC来运行容器(与runC等容器运行时交互)，Containerd封装了runC

真正容器相关的操作其实containerd就完全足够了

containerd安装

apt安装方式默认安装了runc，不需要再重复安装

# 更新apt
sudo apt-get update
# 安装依赖
sudo apt-get -y install apt-transport-https ca-certificates curl software-properties-common
# 安装证书
curl -fsSL https://mirrors.aliyun.com/docker-ce/linux/ubuntu/gpg |  apt-key add -
cp /etc/apt/trusted.gpg /etc/apt/trusted.gpg.d
# 更换阿里源
sudo add-apt-repository "deb [arch=amd64] https://mirrors.aliyun.com/docker-ce/linux/ubuntu $(lsb_release -cs) stable"
# 安装containerd
sudo apt-get install -y containerd.io

让runc使用system cgroup驱动，对容器进行资源划分隔离

# 生成默认配置
mv /etc/containerd/config.toml /etc/containerd/config.toml.bak
containerd config default > /etc/containerd/config.toml
​
vim /etc/containerd/config.toml
​
SystemdCgroup = true

配置镜像加速

vim /etc/containerd/config.toml

在 [plugins."io.containerd.grpc.v1.cri".registry.mirrors] 后面添加镜像，注意前面的缩进(空格)

配置docker.io的示例

      [plugins."io.containerd.grpc.v1.cri".registry.mirrors]
        [plugins."io.containerd.grpc.v1.cri".registry.mirrors."docker.io"]
          endpoint = ["https://hnkfbj7x.mirror.aliyuncs.com"]

配置k8s.gcr.io的示例

      [plugins."io.containerd.grpc.v1.cri".registry.mirrors]
        [plugins."io.containerd.grpc.v1.cri".registry.mirrors."k8s.gcr.io"]
       endpoint = ["https://registry.aliyuncs.com/k8sxio"]

配置私有harbor镜像仓库示例

  [plugins."io.containerd.grpc.v1.cri".registry.mirrors]
    [plugins."io.containerd.grpc.v1.cri".registry.mirrors."local.harbor.top"]
       endpoint = ["https://local.harbor.top"]

如果配置了harbor镜像仓库，还需要在[plugins."io.containerd.grpc.v1.cri".registry.configs]后面配置登录信息

    [plugins."io.containerd.grpc.v1.cri".registry.configs]
     [plugins."io.containerd.grpc.v1.cri".registry.configs."local.harbor.top".tls]
       insecure_skip_verify = true
       ca_file = "/etc/docker/certs.d/local.harbor.top/ca.crt"
     [plugins."io.containerd.grpc.v1.cri".registry.configs."local.harbor.top".auth]
       username = "admin"
       password = "Harbor12345"

重启服务

systemctl restart containerd

ctr

containerd默认提供cli命令行工具ctr，ctr命令提供基本的镜像和容器操作功能

ctr支持的namespace不是k8s中的namespace，而是containerd中的namespace，一个namespace中的镜像和容器等资源，在另一个namespace中看不到，默认情况下操作的都是default命名空间中的资源，(k8s.io集群中的资源放在k8s.io这个namespace中)

可以使用-n namespace来指定，也可以使用ctr namespace ls查看有哪些namespace

ctr基本使用

查看镜像

ctr image ls

查看namespace为k8s.io的镜像

ctr -n k8s.io image ls

拉取/推送/tag镜像

# ctr拉取镜像需要指定全路径
ctr image pull docker.io/library/nginx:1.24
​
# 指定namespace为k8s.io，表示操作的是k8s集群中的资源
ctr -n k8s.io image pull --all-platforms docker.io/library/nginx:1.24
# 有时报错digest not found，加上参数--all-platforms，表示下载所有平台的镜像，# 或者直接指定平台--platform linux/amd64
# 有时报错不支持https，需要添加参数--plain-http
​
# tag
ctr image tag docker.io/library/nginx:1.24 ip:5000/nginx:1.24
​
# 推送
ctr image push ip:5000/nginx:1.24

删除镜像

ctr -n k8s.io image rm docker.io/library/nginx:1.24

导入/导出镜像

# 导出镜像
ctr -n k8s.io image export --all-platforms lab.tar docker.io/library/nginx:1.24
​
# 导入镜像
ctr -n k8s.io image import --all-platforms lab.tar

查看容器

container和task有区别

• container对象是指包含了一个容器所需要的资源及配置的数据结构，并没有处于运行状态，是一个静态容器 这个时候namespace、rootfs和容器的配置都已经初始化成功了
• task是指container对象运行起来后的表示 crt task start [container_name]会真正启动一个容器

容器真正run起来之后，会存在container和task两个对象

# 查看container对象
ctr container ls
​
# 查看task对象，可以看到运行状态
ctr task ls

启动容器方案1

# 步骤1.先创建名为lab_container的container对象
ctr container create docker.io/library/nginx:1.24 lab_container
# 步骤2.再执行ctr task star才会真正启动一个容器，-d等同于docker run的-d
ctr task start -d lab_container

启动容器方案2

ctr run -d docker.io/library/nginx:1.24 lab_container2

删除容器

# 步骤1.先kill掉task对象
ctr task kill lab_container
# 步骤2.再rm掉container对象
ctr container rm lab_container

进入容器

# 必须要指定--exec-id参数，这个id可以随便写，只要唯一就行。
ctr task exec -exec-id 0 -t <task_name> /bin/bash
# 示例：ctr task exec -exec-id 0 -t lab_container2 sh

ctr命令大全https://blog.csdn.net/qq_30614345/article/details/131873013

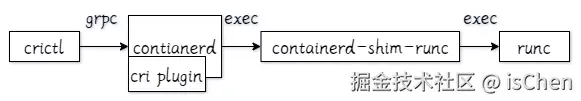

crictl

crictl是k8s cri-tool的一部分，是专门为k8s使用containerd制作的命令工具

使用非k8s创建的容器等资源，使用crictl无法看到，比如ctr命令在未指定namespace情况下创建的资源，crictl无法看到

crictl安装

wget https://github.com/kubernetes-sigs/cri-tools/releases/download/v1.28.0/crictl-v1.28.0-linux-amd64.tar.gz
​
tar -zxvf crictl-v1.28.0-linux-amd64.tar.gz -C /usr/local/bin
​
cat > /etc/crictl.yaml <<EOF
runtime-endpoint: unix:///var/run/containerd/containerd.sock
image-endpoint: unix:///var/run/containerd/containerd.sock
timeout: 10
debug: false
​
EOF

查看配置

crictl info

crictl基本使用

查看k8s中的镜像

crictl image

拉取镜像，从哪里拉取是看上面containerd配置文件中设置的什么镜像源

crictl pull nginx:1.24

删除镜像

crictl rmi nginx:1.24

查看容器

crictl ps
crictl ps -a

启动容器，无法直接启动容器，需要pod和container配置文件

crictl run <container-config.[yaml|json]> <pod.config.[yaml|json]>

删除容器

# 步骤1.先停掉container
crictl stop <container_id>
# 步骤2.再rm掉contianer
crictl rm <container_id>

docker\ctr\crictl命令对比

命令	docker	ctr（containerd）	crictl（kubernetes）
查看运行的容器	docker ps	ctr task ls/ctr container ls	crictl ps
查看镜像	docker images	ctr image ls	crictl images
查看容器日志	docker logs	无	crictl logs
查看容器数据信息	docker inspect	ctr container info	crictl inspect
查看容器资源	docker stats	无	crictl stats
启动/关闭已有的容器	docker start/stop	ctr task start/kill	crictl start/stop
运行一个新的容器	docker run	ctr run	无（最小单元为pod）
打标签	docker tag	ctr image tag	无
创建一个新的容器	docker create	ctr container create	crictl create
导入镜像	docker load	ctr image import	无
导出镜像	docker save	ctr image export	无
删除容器	docker rm	ctr container rm	crictl rm
删除镜像	docker rmi	ctr image rm	crictl rmi
拉取镜像	docker pull	ctr image pull	ctictl pull
推送镜像	docker push	ctr image push	无
登录或在容器内部执行命令	docker exec	无?	crictl exec
清空不用的容器	docker image prune	无	crictl rmi --prune
