1.Rust嵌入式入门——esp32C3连接wifi

ESP32-C3是一款集成了Wi-Fi和蓝牙的RISC-V微控制器，适用于物联网设备和智能硬件项目。它支持2.4 GHz Wi-Fi、低功耗蓝牙、高性能32位RISC-V单核处理器以及多种外设，本文将带领大家一窥，rust嵌入式的精彩。

1.开发环境搭建

cargo install espup

espup是用于安装和维护乐鑫 Rust 生态系统的工具。

接下来安装工具链

espup install

如果是linux/macos用户还需要添加环境变量

cat $HOME/export-esp.sh >> ~/.bashrc

详细请参考： The Rust on ESP Book

安装cargo-generate

cargo-generate是一个用于初始化新的Rust项目的命令行工具。它允许你从现成的模板（通常是Git仓库）创建新的Rust项目。

cargo install cargo-generate

安装Espressif 工具链

cargo install cargo-espflash espflash ldproxy
  • cargo-espflash - 上传固件到微控制器，打开串口监视器，Cargo 集成
  • espflash - 上传固件到微控制器，打开串口监视器
  • ldproxy - Espressif 构建工具链的依赖

2.新建项目

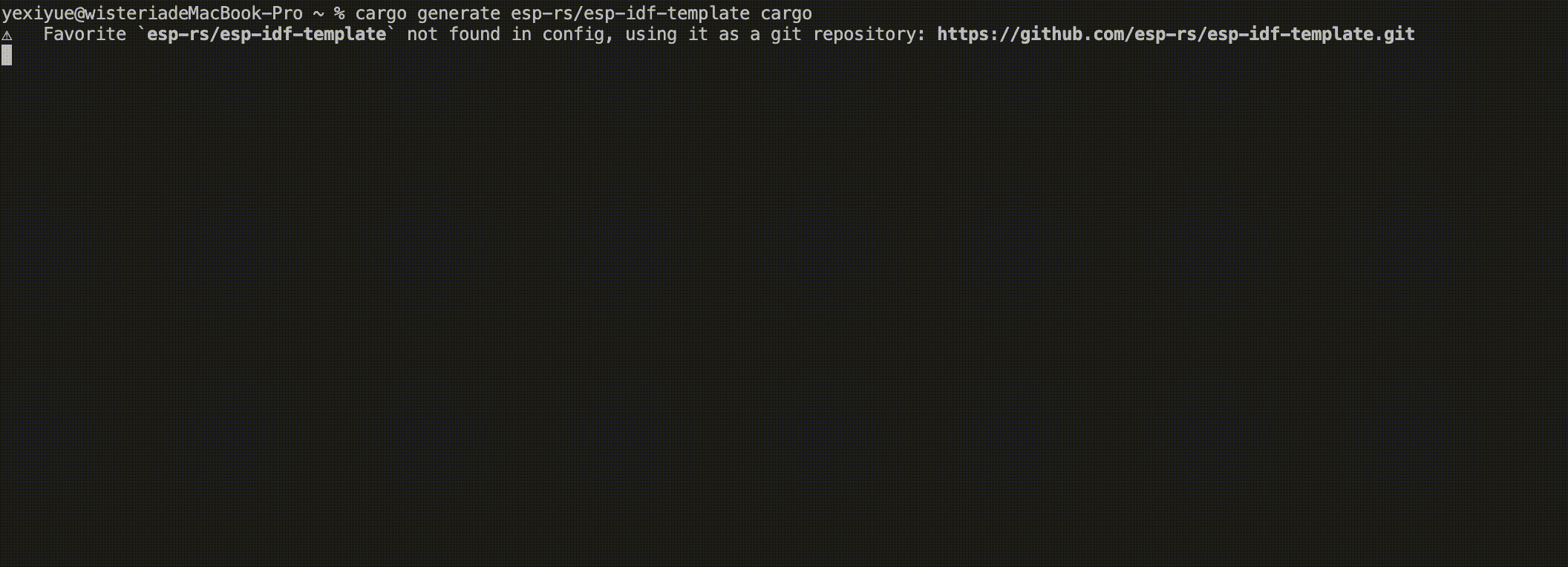

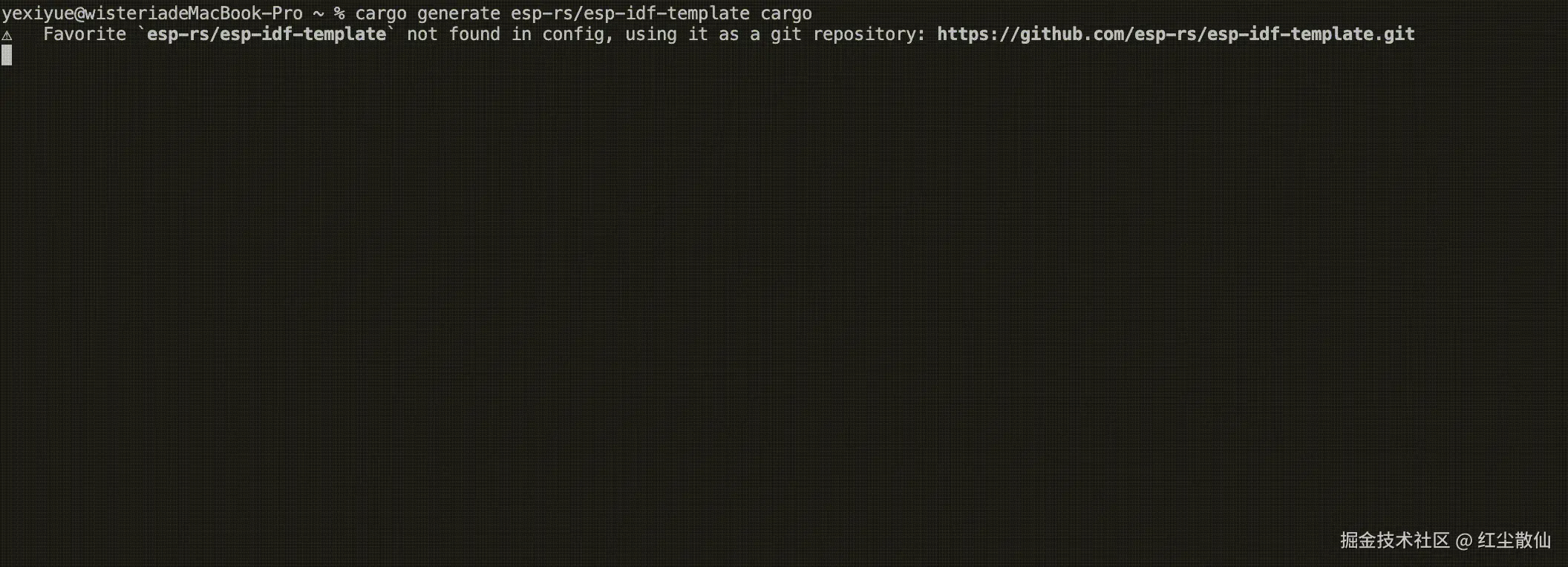

拉取官方模版创建项目

cargo generate esp-rs/esp-idf-template cargo

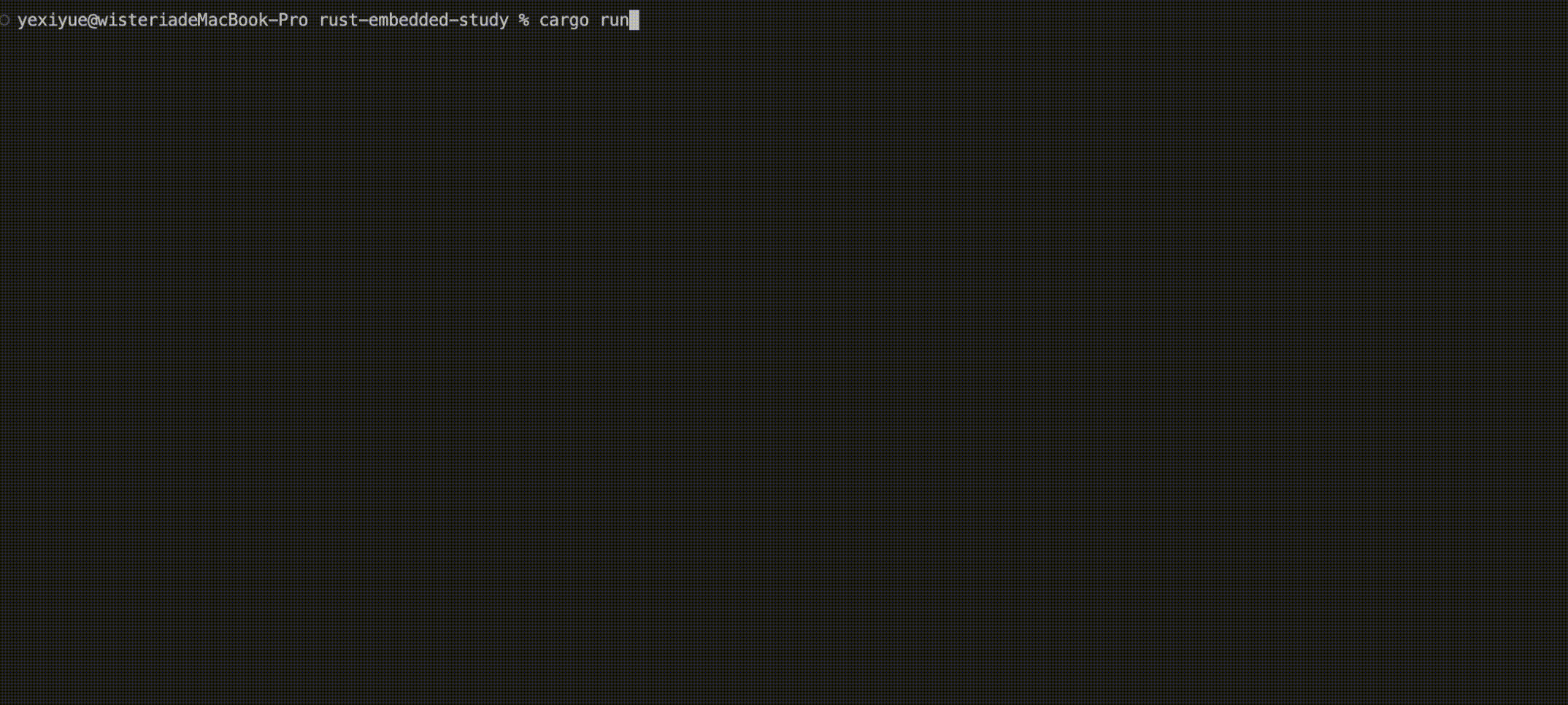

cargo run

直接运行该项目，会自动将固件写入到esp32c3开发版。

注意：

第一次编译时会下载esp-idf编译链。如果网络不好，或者访问不到github就无法进行编译。

可以通过修改项目目录下.cargo/config.toml新增内容如下：

[build]
target = "riscv32imc-esp-espidf"

[target.riscv32imc-esp-espidf]
linker = "ldproxy"
runner = "espflash flash --monitor" # Select this runner for espflash v3.x.x
rustflags = [
    "--cfg",
    "espidf_time64",
] # Extending time_t for ESP IDF 5: https://github.com/esp-rs/rust/issues/110

[unstable]
build-std = ["std", "panic_abort"]

[env]
MCU = "esp32c3"
# Note: this variable is not used by the pio builder (`cargo build --features pio`)
ESP_IDF_VERSION = "v5.2.2"

# Workaround for https://github.com/esp-rs/esp-idf-template/issues/174
CRATE_CC_NO_DEFAULTS = "1"

# 添加如下内容
# ESP-IDF 框架工具的安装位置。（这里使用的全局，后面项目就不用再下载依赖了）
ESP_IDF_TOOLS_INSTALL_DIR = { value = "global" }

# ESP-IDF 框架的 Git 仓库地址。（这里使用了代理）
ESP_IDF_REPOSITORY = "https://mirror.ghproxy.com/https://github.com/espressif/esp-idf.git"

同时下载一些tools也需要访问GitHub，可以设置环境来解决

export IDF_GITHUB_ASSETS="dl.espressif.cn/github_assets"

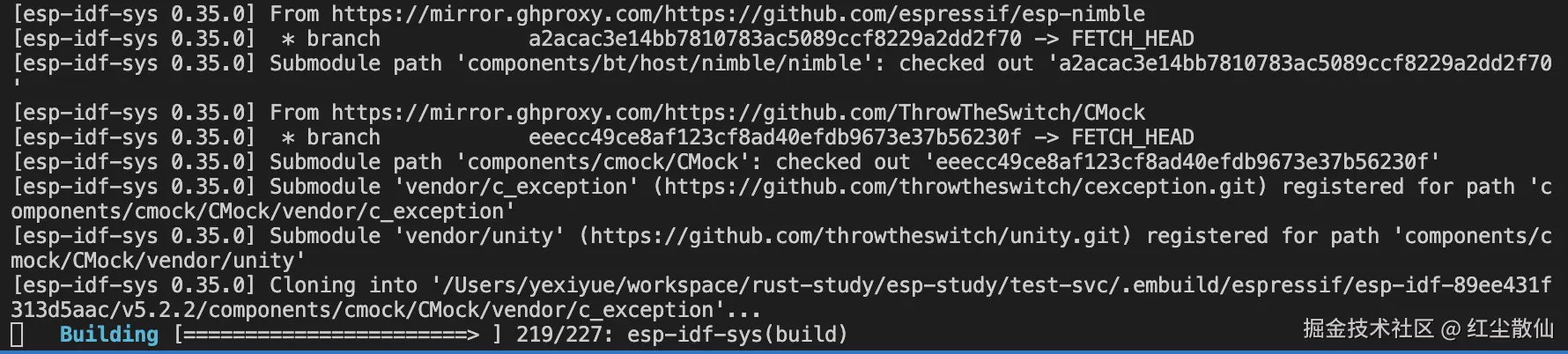

可以使用下面命令，查看构建详情

cargo build -vv


详情请参考

编辑器提示异常

如果vscode提示异常可以查看下面几个issure

3.wifi连接网络

安装依赖

cargo add anyhow toml-cfg

删除main.rs，修改cargo.toml，将[[bin]]内容删除或者注释。

[package]
name = "rust-embedded-study"
version = "0.1.0"
authors = ["yexiyue <yexiyue666@qq.com>"]
edition = "2021"
resolver = "2"
rust-version = "1.77"

# [[bin]]
# name = "rust-embedded-study"
# harness = false # do not use the built in cargo test harness -> resolve rust-analyzer errors

[profile.release]
opt-level = "s"

[profile.dev]
debug = true    # Symbols are nice and they don't increase the size on Flash
opt-level = "z"

[features]
default = ["std", "embassy", "esp-idf-svc/native"]

pio = ["esp-idf-svc/pio"]
std = ["alloc", "esp-idf-svc/binstart", "esp-idf-svc/std"]
alloc = ["esp-idf-svc/alloc"]
nightly = ["esp-idf-svc/nightly"]
experimental = ["esp-idf-svc/experimental"]
embassy = [
    "esp-idf-svc/embassy-sync",
    "esp-idf-svc/critical-section",
    "esp-idf-svc/embassy-time-driver",
]

[dependencies]
log = { version = "0.4", default-features = false }
esp-idf-svc = { version = "0.49", default-features = false }
anyhow = "1.0.86"
toml-cfg = "0.2.0"

[build-dependencies]
embuild = "0.32.0"

在src目录下新建lib.rs，wifi.rs和bin/connect_wifi.rs

lib.rs

use anyhow::Result;
use esp_idf_svc::eventloop::EspSystemEventLoop;
use esp_idf_svc::hal::peripherals::Peripherals;
use esp_idf_svc::nvs::EspDefaultNvsPartition;

// 导入与WiFi相关的模块，用于后续的WiFi配置和服务。
pub mod wifi;

/**
 * 系统初始化函数。
 *
 * 该函数负责初始化系统级的服务和硬件外设，为应用程序提供基础的运行环境。
 *
 * @return Result<(EspSystemEventLoop, Peripherals, EspDefaultNvsPartition)> 初始化完成后的系统事件循环、外设句柄和默认NVS分区。
 */
pub fn init() -> Result<(EspSystemEventLoop, Peripherals, EspDefaultNvsPartition)> {
    // 链接SDK中的补丁，以修正某些功能的兼容性问题。
    esp_idf_svc::sys::link_patches();

    // 初始化日志系统，为后续的调试和错误追踪提供支持。
    esp_idf_svc::log::EspLogger::initialize_default();

    // 获取系统事件循环实例，用于处理系统级别的事件。
    let sysloop = esp_idf_svc::eventloop::EspSystemEventLoop::take()?;

    // 获取外设句柄，用于访问和控制硬件资源。
    let peripherals = Peripherals::take()?;

    // 获取默认的NVS分区，用于存储配置数据和运行时信息。
    let nvs = EspDefaultNvsPartition::take()?;

    // 返回初始化完成的系统事件循环、外设句柄和默认NVS分区。
    Ok((sysloop, peripherals, nvs))
}

wifi.rs

use anyhow::Result;
use esp_idf_svc::eventloop::EspSystemEventLoop;
use esp_idf_svc::hal::peripheral::Peripheral;
use esp_idf_svc::nvs::EspDefaultNvsPartition;
use esp_idf_svc::wifi::{AuthMethod, BlockingWifi, ClientConfiguration, Configuration, EspWifi};

/**
 * 连接到指定的Wi-Fi网络。
 *
 * 此函数初始化Wi-Fi模块，配置连接参数，并尝试连接到指定的Wi-Fi网络。它还负责打印扫描到的Wi-Fi网络信息，
 * 以及在成功连接后打印设备的IP地址信息。
 *
 * @param ssid Wi-Fi网络的SSID。
 * @param psk Wi-Fi网络的预共享密钥（PSK）。
 * @param modem 用于与Wi-Fi模块通信的外设接口。
 * @param sysloop 系统事件循环，用于处理Wi-Fi相关的事件。
 * @param nvs NVS（Non-Volatile Storage）分区，用于存储Wi-Fi配置等信息。
 * @return 返回一个封装了Wi-Fi模块的Box<EspWifi>实例，表示连接成功；如果连接失败，则返回错误。
 */
pub fn connect_wifi(
    ssid: &str,
    psk: &str,
    modem: impl Peripheral<P = esp_idf_svc::hal::modem::Modem> + 'static,
    sysloop: EspSystemEventLoop,
    nvs: EspDefaultNvsPartition,
) -> Result<Box<EspWifi<'static>>> {
    // 初始化EspWifi实例。
    let mut esp_wifi = EspWifi::new(modem, sysloop.clone(), Some(nvs))?;
    // 将EspWifi封装为BlockingWifi，以便可以使用阻塞模式的API。
    let mut wifi = BlockingWifi::wrap(&mut esp_wifi, sysloop)?;

    // 配置Wi-Fi连接参数，包括SSID、认证方法和密码。
    let configuration = Configuration::Client(ClientConfiguration {
        ssid: ssid.try_into().unwrap(),
        auth_method: AuthMethod::WPA2Personal,
        password: psk.try_into().unwrap(),
        ..Default::default()
    });
    // 应用配置。
    wifi.set_configuration(&configuration)?;
    // 启动Wi-Fi模块。
    log::info!("启动Wi-Fi");
    wifi.start()?;
    // 扫描可用的Wi-Fi网络。
    log::info!("扫描Wi-Fi");
    let access_point_infos = wifi.scan()?;
    // 打印扫描结果。
    log::info!("扫描到的Wi-Fi数量: {}", access_point_infos.len());
    access_point_infos
        .into_iter()
        .for_each(|info| println!("{:#?}", info));

    // 尝试连接到配置的Wi-Fi网络。
    log::info!("连接Wi-Fi");
    wifi.connect()?;
    // 确认Wi-Fi连接已建立。
    log::info!("Wi-Fi已连接");
    // 等待网络接口启动。
    wifi.wait_netif_up()?;

    // 获取连接后的IP地址信息。
    let ip_info = wifi.wifi().sta_netif().get_ip_info()?;
    // 打印IP地址信息。
    log::info!("IP信息: {:?}", ip_info);

    // 返回封装了Wi-Fi模块的实例。
    Ok(Box::new(esp_wifi))
}

connect_wifi.rs

#[toml_cfg::toml_config]
#[derive(Debug)]
/// `Config`结构体用于存储配置信息，主要是WiFi的SSID和PSK。
///
/// # Attributes
///
/// `wifi_ssid` - WiFi的SSID，默认值为"Wokwi-GUEST"。
/// `wifi_psk` - WiFi的预共享密钥（PSK），默认为空字符串。
pub struct Config {
    #[default("Wokwi-GUEST")]
    wifi_ssid: &'static str,
    #[default("")]
    wifi_psk: &'static str,
}

fn main() -> anyhow::Result<()> {
    // 初始化系统循环、外设和NVS闪存。
    let (sysloop, peripherals, nvs) = rust_embedded_study::init()?;

    // 使用配置文件中的WiFi SSID和PSK连接到WiFi。
    // 这里使用了`rust_embedded_study`库提供的`connect_wifi`函数。
    let _wifi = rust_embedded_study::wifi::connect_wifi(
        CONFIG.wifi_ssid,
        &CONFIG.wifi_psk,
        peripherals.modem,
        sysloop,
        nvs,
    )?;

    // 返回成功结果结束程序。
    Ok(())
}

最后在根目录下新建cfg.toml用于保持wifi相关信息

[rust-embedded-study] # 该名称必须与package name一致
wifi_ssid = "iQOO Z1"
wifi_psk = "yexiyue666"

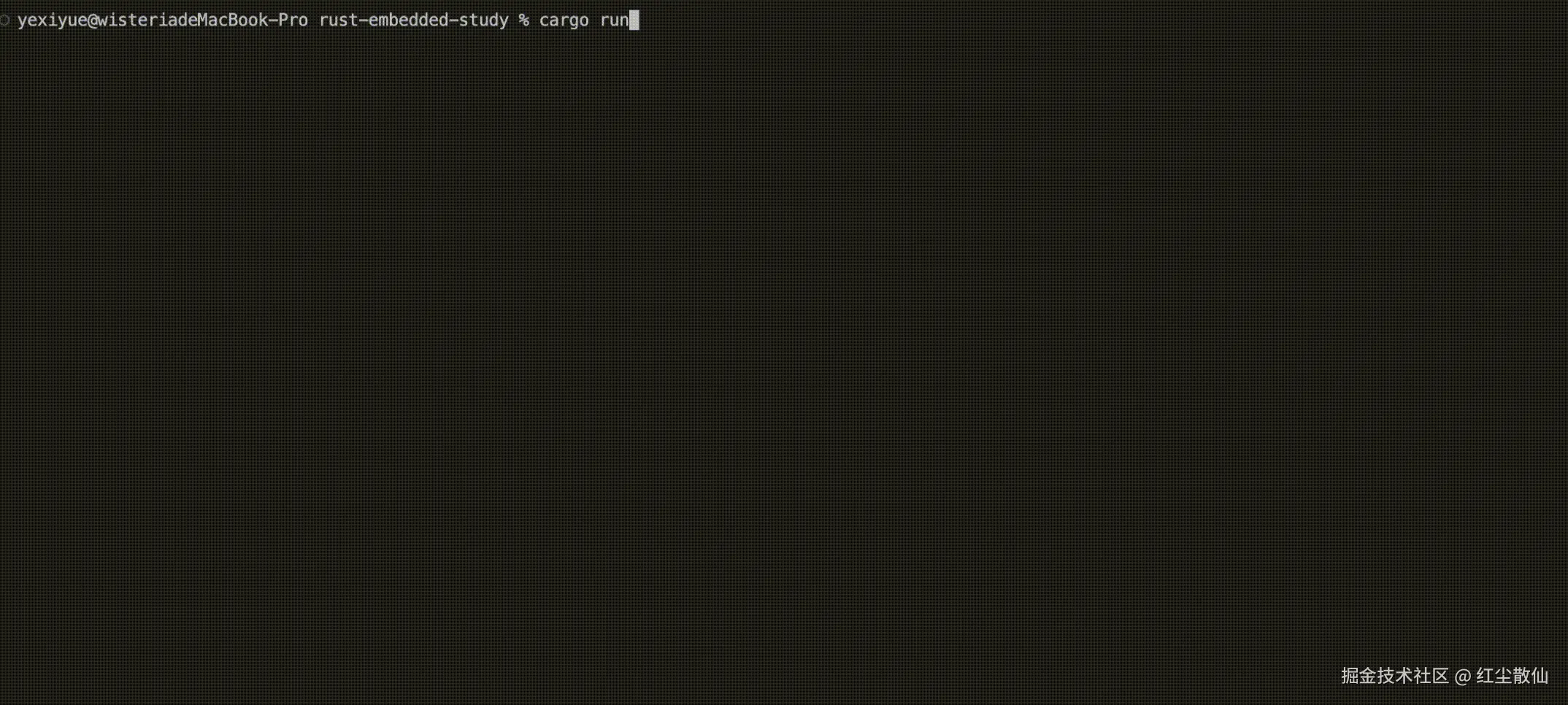

运行

cargo run

由于.cargo/config.toml配置了runner，所以只需要一行命令就能编译并写入到微控制器。


最后

🎉恭喜您完成了环境配置，这是学习Rust嵌入式开发的第一步，也是最具挑战性的一步。接下来，我将根据官方教程继续更新“Rust嵌入式”系列，并同步代码到仓库yexiyue/rust-embedded-study 。

如果您觉得不错，请点个关注或者收藏，感谢您的支持。
