实现原因
因为现有的DataGridView控件无法支持在单元格DataGridViewCell上显示多个甚至是多种类型的控件
实现效果

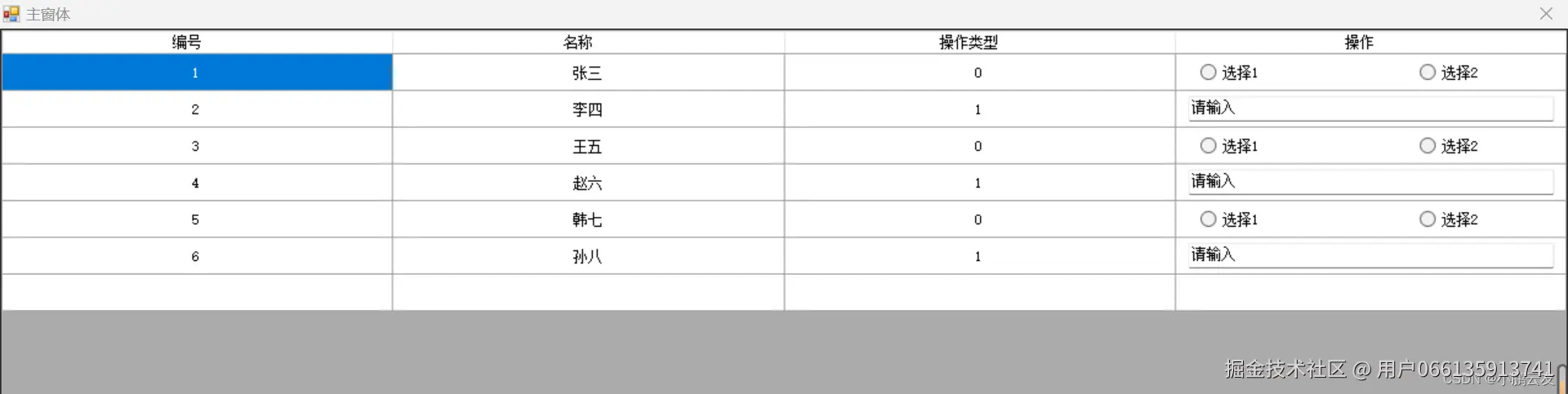

效果1
效果2
实现代码
核心代码实现
using System;
using System.Drawing;
using System.Windows.Forms;
namespace DataGridViewCellExtLib
{
/// <summary>
/// DataGridViewCell扩展类
/// </summary>
public static class DataGridViewCellExtension
{
/// <summary>
/// 添加Panel控件到DataGridView
/// </summary>
/// <param name="cell">DataGridViewCell对象</param>
/// <param name="dataGridView">DataGridView对象</param>
/// <returns>返回已指定好大小，位置，添加到DataGridView控件的Panel对象</returns>
/// <exception cref="ArgumentNullException">
/// 如果cell为Null，抛出ArgumentNullException异常
/// 如果dataGridView为Null，抛出ArgumentNullException异常
/// </exception>
public static Panel AddPanelControl(this DataGridViewCell cell, DataGridView dataGridView)
{
if (cell == null)
{
throw new ArgumentNullException(nameof(cell));
}
if (dataGridView == null)
{
throw new ArgumentNullException(nameof(dataGridView));
}
var panel = new Panel
{
//默认Panel颜色为透明
BackColor = Color.Transparent
};
//添加控件到DataGridView
dataGridView.Controls.Add(panel);
//获取单元格的矩形范围
Rectangle rectangle = dataGridView.GetCellDisplayRectangle(cell.ColumnIndex, cell.RowIndex, false);
//设置Panel的大小
panel.Size = new Size()
{
Width = rectangle.Width,
Height = rectangle.Height
};
//显示Panel
panel.Visible = true;
//设置Panel位置
panel.Location = new Point(rectangle.Left, rectangle.Top);
//将Panel和DataGridViewCell绑定在一起
panel.Tag = new TagPlus<DataGridViewCell>
{
Binding = cell
};
cell.Tag = new TagPlus<Panel>
{
Binding = panel
};
return panel;
}
/// <summary>
/// 从DataGridView中移除Panel控件
/// </summary>
/// <param name="cell">DataGridViewCell对象</param>
/// <param name="dataGridView">DataGridView对象</param>
/// <exception cref="ArgumentNullException">
/// 如果cell为Null，抛出ArgumentNullException异常
/// 如果dataGridView为Null，抛出ArgumentNullException异常
/// </exception>
public static void RemovePanelControl(this DataGridViewCell cell, DataGridView dataGridView)
{
if (cell == null)
{
throw new ArgumentNullException(nameof(cell));
}
if (dataGridView == null)
{
throw new ArgumentNullException(nameof(dataGridView));
}
var panel = ((TagPlus<Panel>)cell.Tag).Binding;
//移除Panel控件
dataGridView.Controls.Remove(panel);
panel.Dispose();
}
/// <summary>
/// 重新在DataGridView控件中设置Panel位置
/// </summary>
/// <param name="cell">DataGridViewCell对象</param>
/// <param name="dataGridView">DataGridView对象</param>
/// <exception cref="ArgumentNullException">
/// 如果cell为Null，抛出ArgumentNullException异常
/// 如果dataGridView为Null，抛出ArgumentNullException异常
/// </exception>
public static void ResetPanelControlLocation(this DataGridViewCell cell, DataGridView dataGridView)
{
if (cell == null)
{
throw new ArgumentNullException(nameof(cell));
}
if (dataGridView == null)
{
throw new ArgumentNullException(nameof(dataGridView));
}
var tagPlus = (TagPlus<Panel>)cell.Tag;
var panel = tagPlus.Binding;
//获取单元格的矩形范围
Rectangle rectangle = dataGridView.GetCellDisplayRectangle(cell.ColumnIndex, cell.RowIndex, false);
//设置Panel位置
panel.Location = new Point(rectangle.Left, rectangle.Top);
}
}
/// <summary>
/// Tag扩展类
/// </summary>
/// <typeparam name="T">需要绑定的数据类型</typeparam>
public class TagPlus<T>
{
/// <summary>
/// 需要绑定的元素
/// </summary>
public T Binding { get; set; }
/// <summary>
/// 将Control.Tag属性保留到当前属性上
/// </summary>
public object Tag { get; set; }
}
}
程序代码地址下载
设计思路
1. 为什么以DataGridViewCell的扩展类方式实现
从界面的实现角度来看，控件是添加到单元格中的（实际却不是这样的，添加显示的控件实际和DataGridViewCell一点关系都没有，它们也没有父级和子级的关系，添加的控件只和DataGridView控件有父级和子级的关系）。因此，我想设计一个这样的扩展方法，使其开发起来就好像是直接对DataGridViewCell操作一样， 比如添加控件，虽然实际是往DataGridView控件上做添加，但是开发者在用扩展方法时，就仿佛是在对DataGridViewCell做添加一样，这样的话在感官上显得更加直接
2. 为什么添加到DataGridView的都是只是一个Panel控件
a. 是为了化繁为简
我需要设计一个root的控件，用这个控件来承接多个甚至是多个不同种类的子控件。这样的设计的好处有两点：
第一：对于DataGridViewCell来说，只需要面对这一个root控件即可，它不需要再关注root控件里面究竟设计了什么样的控件，它们的位置是在哪里。它只需要对一个控件做好负责，那就是这个root控件，只要设计好这个root的控件大小和其位置就可以了，大小是单元格的大小，位置是单元格的位置
第二：设计这个root控件之后，子控件的位置就是相对root控件位置来设置了，不需要再相对DataGridView控件位置来设置。
b. 为什么选择Panel做为这个root控件
因为子控件在Panel控件中布局更加简单和自由
3. TagPlus类是做什么用的
简单来说，Control类中带有Tag属性，TagPlus可以理解为是Tag属性的扩展版
那为什么需要这个类来做为Tag的扩展呢？
这就得提到我其中的一个设计思路。由于DatGridViewCell控件和Panel控件之间没有关联关系，而是DataGridView控件和Panel有关联关系，且是一对多的关系。所以我就想通过某种方式将DataGridViewCell控件和Panel控件绑定在一起，让它们之间有一定关联关系，且是一对一的关联关系，首先想到的就是用Control的Tag属性，但是担心Tag属性被占用后，如果想要添加别的数据到Tag上那就无法赋值了，所以我加了TagPlus类，在提供绑定控件属性的同时，且也保留了Tag属性。绑定之后呢，DataGridViewCell和Panel就有了关联关系，DataGridViewCell就成了Panel逻辑上的“父控件”，Panel成了DataGridViewCell逻辑上的“子控件”，这样也更好的可以通过DataGridViewCell去访问到Panel控件，通过Panel控件更好的访问到DataGridViewCell控件。
结尾
如果您觉得我还写的不错，请给我一点点的鼓励，您的鼓励就是我坚持的动力，当然啦，一切要量力而行，不要勉强哦！
