前言
电阻，电容，电感还有各种基础的电子元器件、连接器和IC构成了各种实现功能的电子电路。 本篇介绍电解电容（电解电容有正负），并将贴片电容封装导入AD21，预览其三维模型。
底板电源涉及到的电解电容

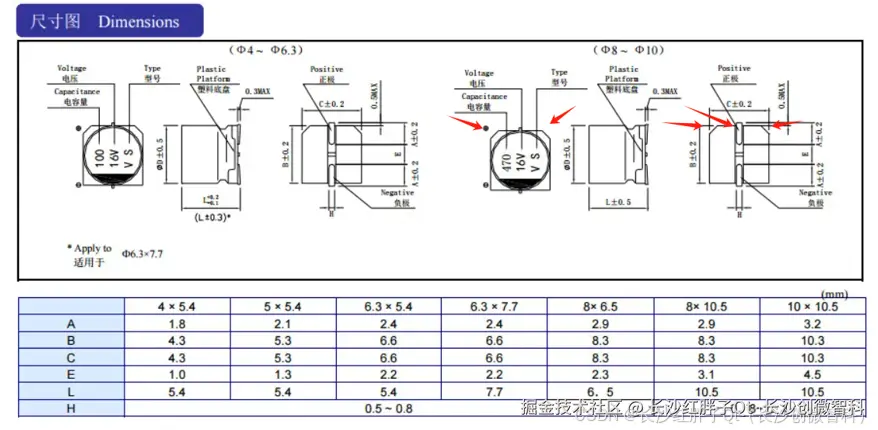

这是470uF的耐压上限35V的电解电容。
创建470uF35V电解电容元器件
步骤一：下载470uF35V封装3D模型
云汉芯城
注意：无需注册登录，搜索到有，就可以获取datasheet，原理图库和封装库（有些元器件是不存在、存在没有原理图封装库的都有，没有就去其他渠道找，若是实在没有则通过AD在线获取（需要注册登录，非公司的个人学习可用），还有就是自己绘制原理图库、封装（3D，可以选择不画），这部分后续文章会有详细的讲解）。

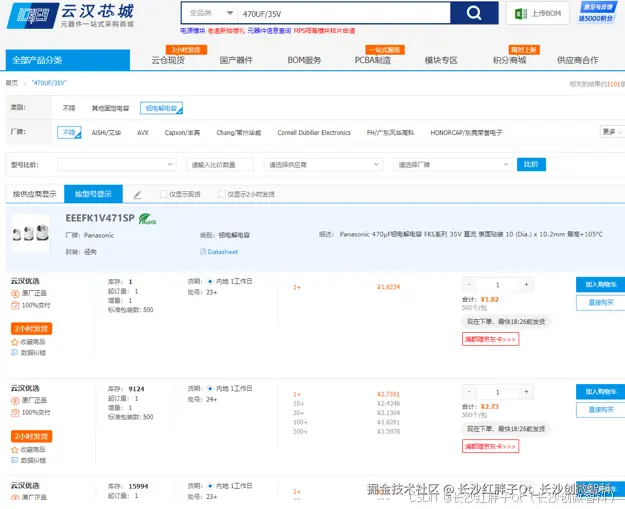

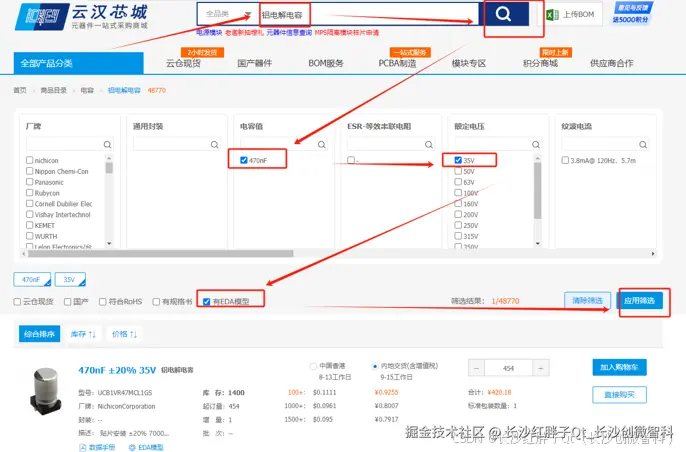

搜索“470uf 35V”
（注意：每次搜索其根据元器件不一样，展现方式都有所区别）

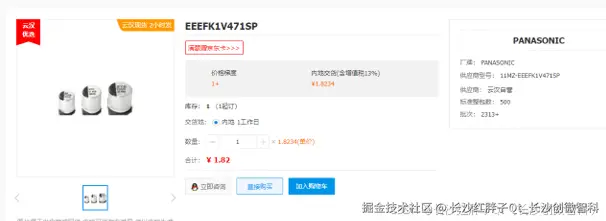

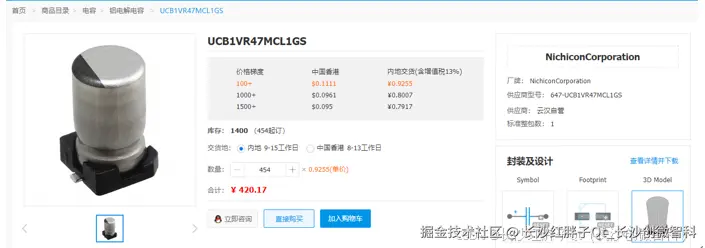

点进去，找了好多都没发现其有封装和3D模型：

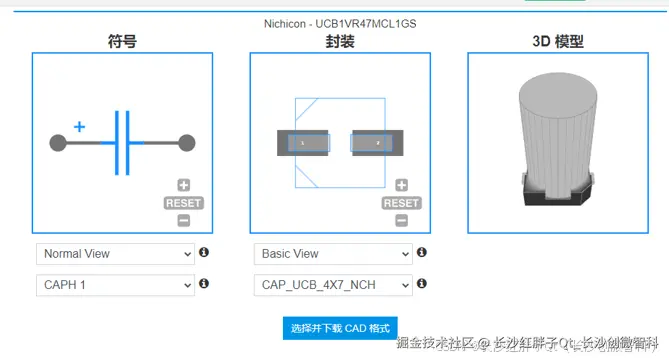

点进去：

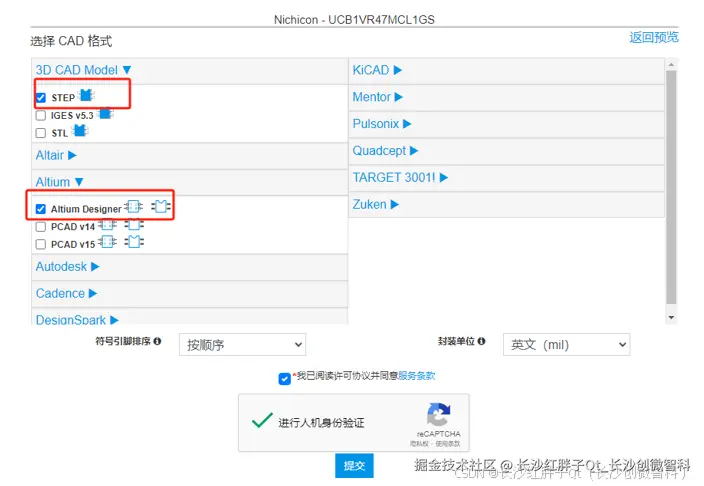

（注意：3D step也不是必须的，这是单独下载了一个三维模型）。

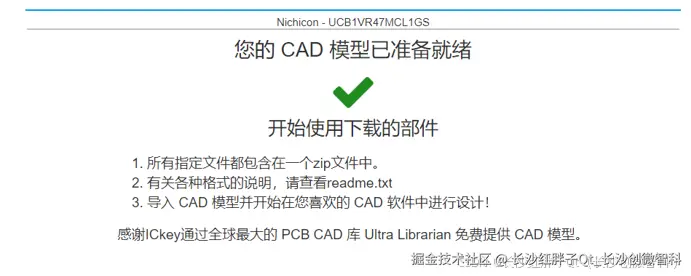

等待一会儿，进行转换打包：

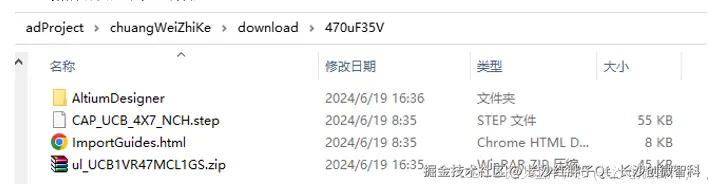

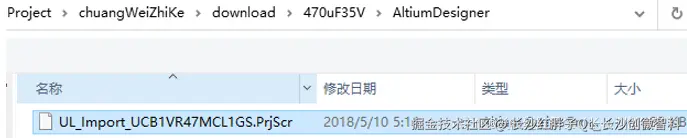

查看下载文件：
然后放置好，解压：
步骤二：运行脚本导入

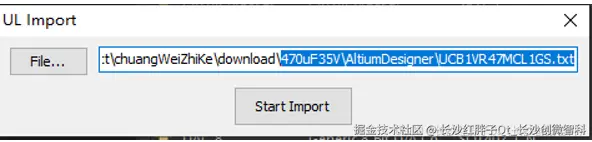

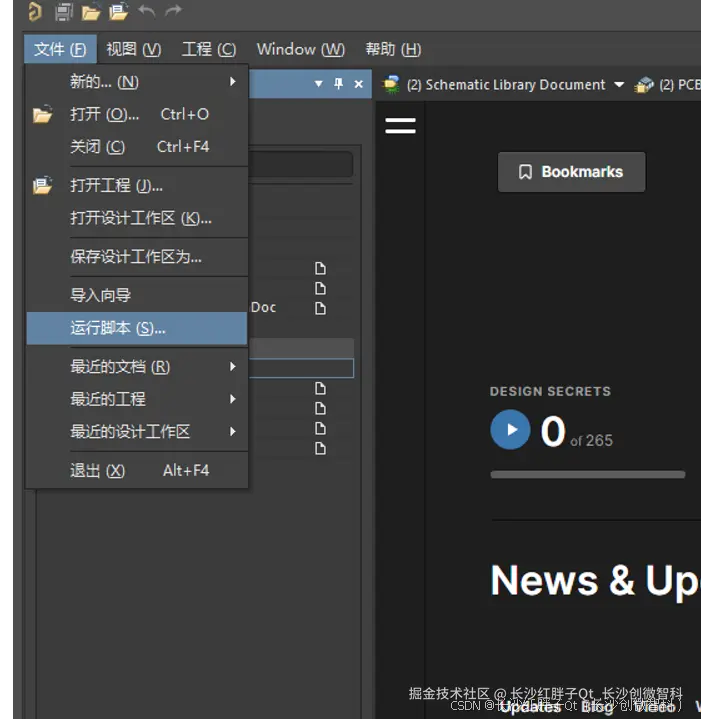

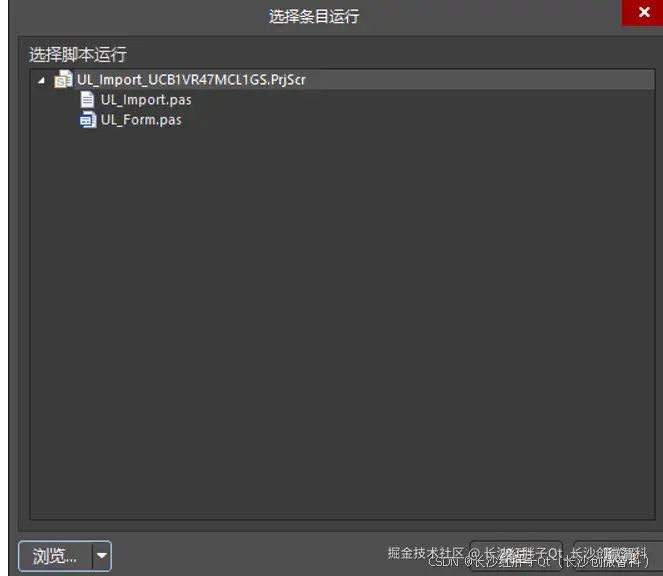

添加脚本：

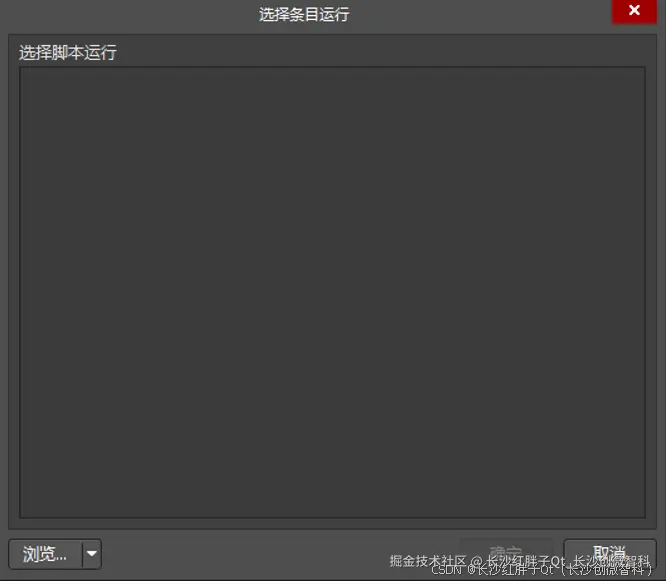

添加对应的配置文件：

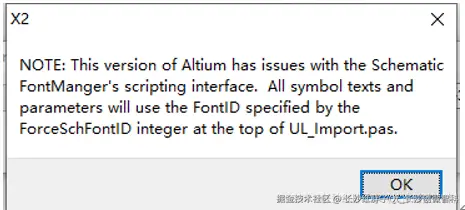

字体问题，可不管：

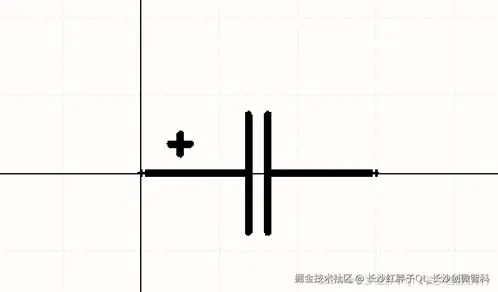

步骤三：导入之后形成原理图库和封装库

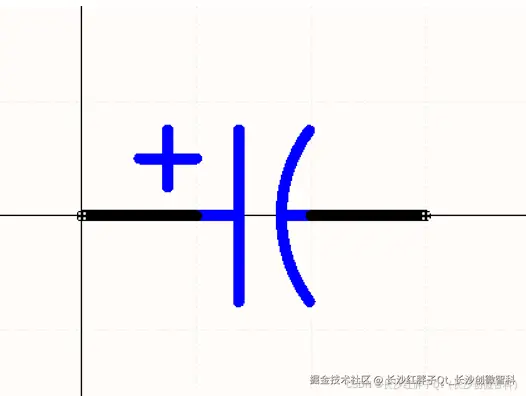

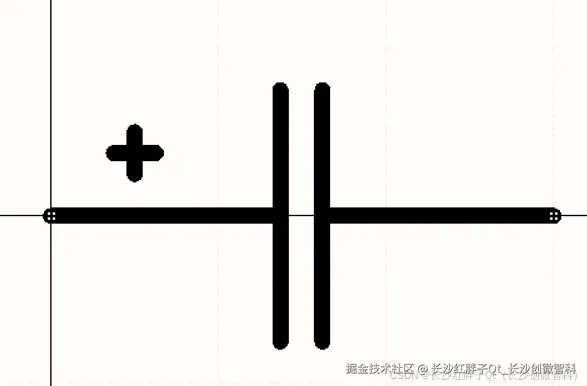

（引脚没有显示1和2，一般1正，2负）

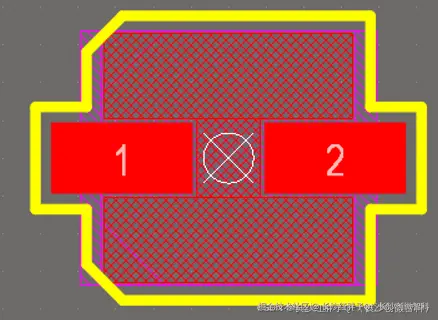

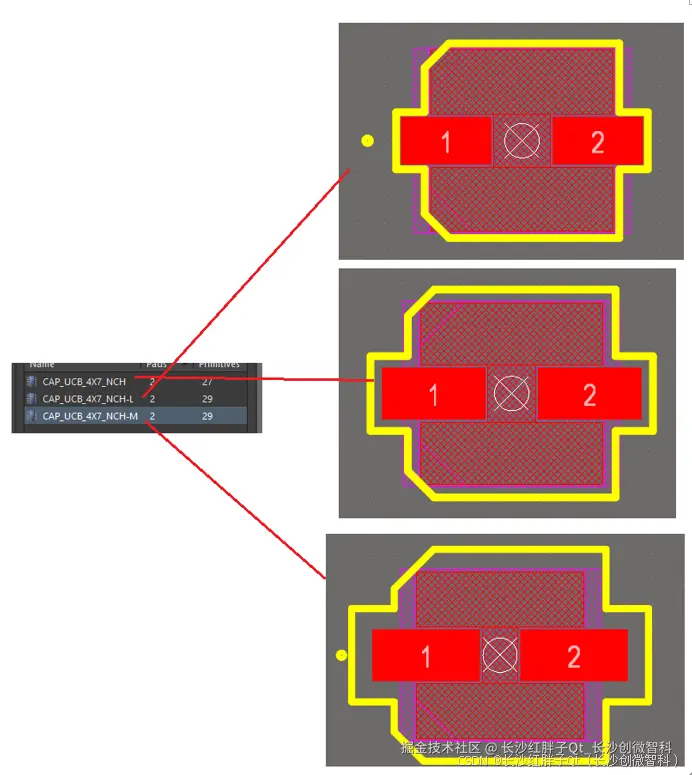

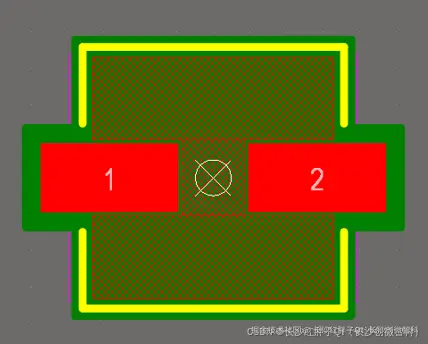

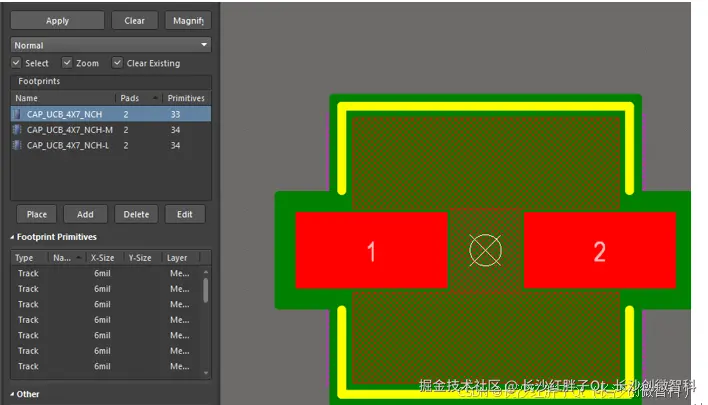

Pcb同样有三个封装：焊盘小、焊盘正常和焊盘大。
导入就完成了。

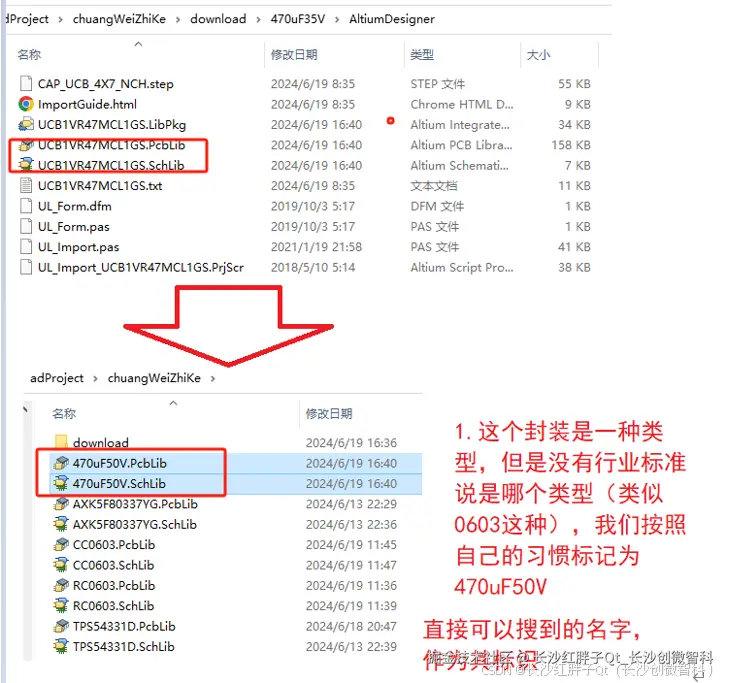

步骤四：并入到自己的原理图封装库进行个性化调整
搭配上我们的模块化原则：
我们自己的库添加：
对原理图不满意，可以调整：
修改后：

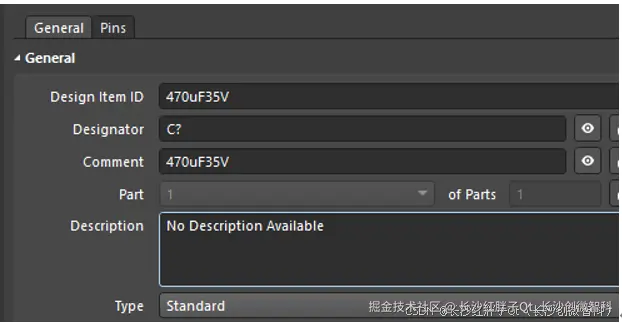

属性也调整下：
对封装不满意可以调整（不调整引脚就行了）。
去掉中间的，边界改成top丝印，然后1引脚两边改成斜角，丝印宽度统一0.2mm：
其他几个也一样改下。
保存库工程。

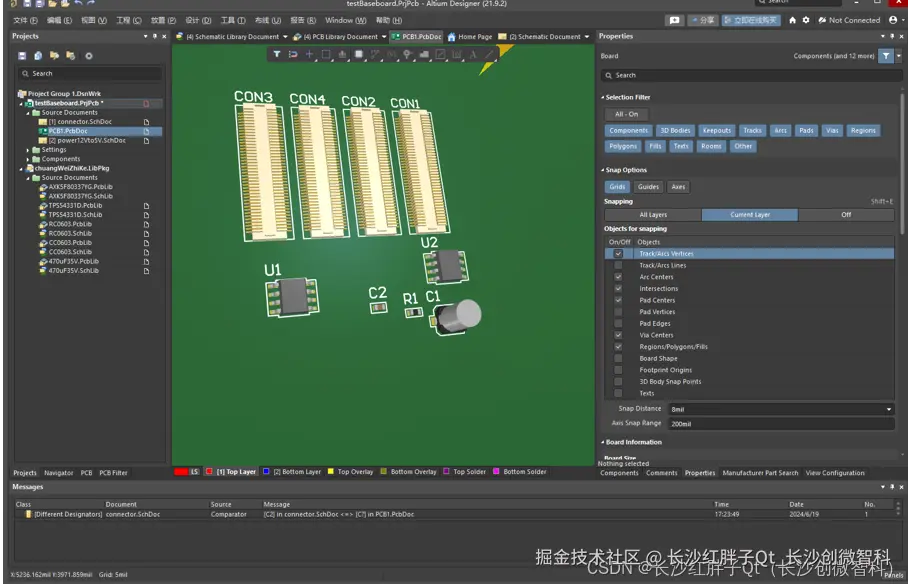

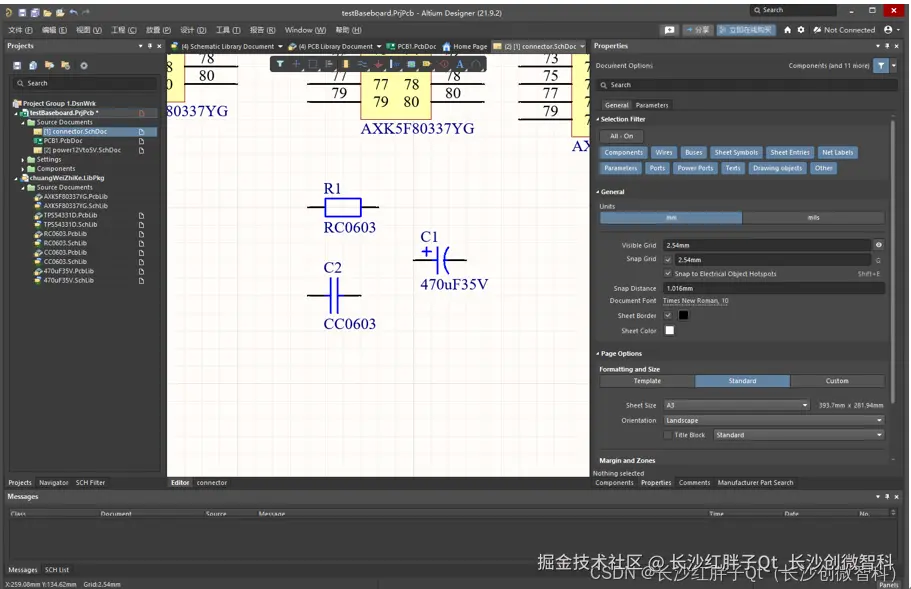

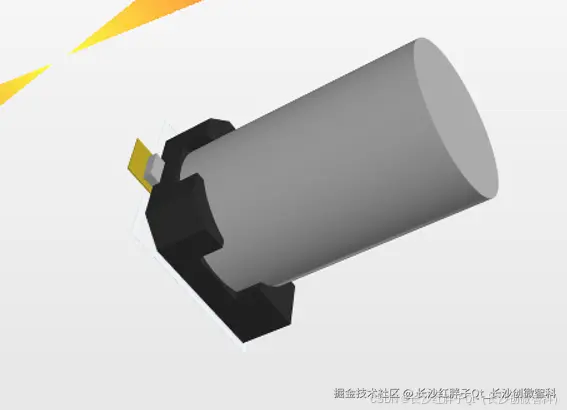

步骤五：添加到自己的原理图查看3D效果
