String

一、 概念

String 就是字符串，它是Redis中最基本的数据对象，最大为512MB，可以修改；

二、使用场景

用来存字节数据，文本数据，序列化后的对象数据等

计数场景；因为 Redis 处理命令是单线程, 所以执行命令的过程是原子的

三、底层实现

1. 三种编码方式

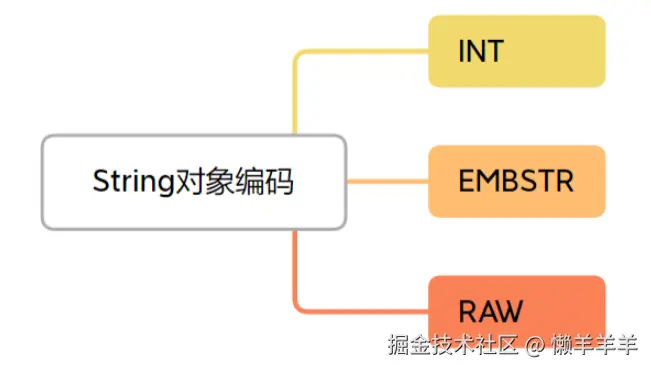

String的三种编码方式：

image-20240707142423266

int 编码：存一个整型；在long的范围内的整数，如果超过将以字符串形式存储

embstr 编码：字符串小于等于阈值字节，使用 embstr 编码

raw 编码：字符串大于阈值字节，则用 raw 编码

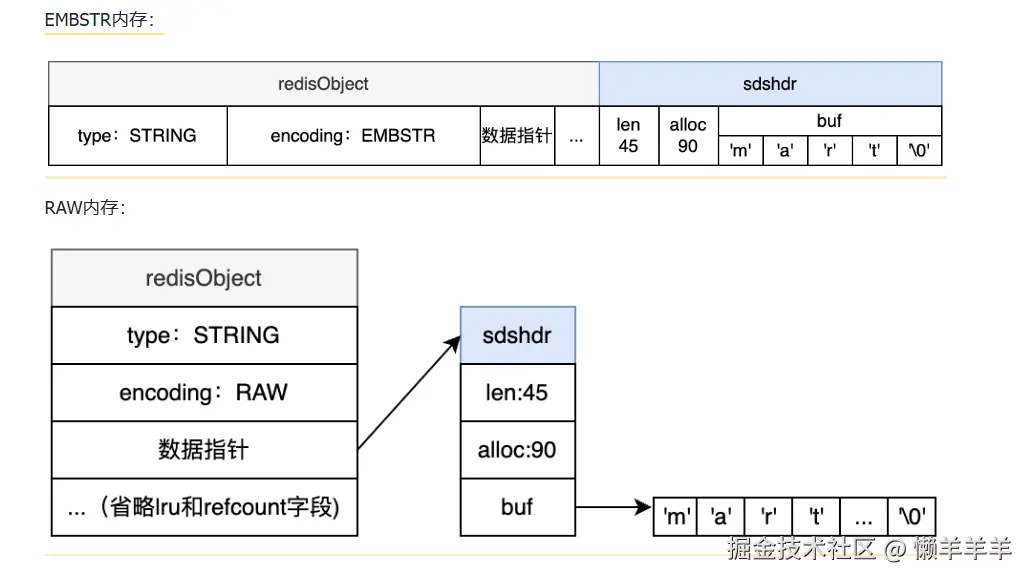

embstr 和 raw 都是由 redisObject 和 SDS两个结构组成

image-20240707143012678

区别在于：

  • embstr ：redisObject 和 SDS 是连续的内存空间
  • raw ：redisObject 和 SDS 的内存是分开的

embstr 这样设计的优点是可以一次性分配空间，缺点在于如何重新分配空间，整体需要再分配，所以 embstr 设计为只读，任何写操作之后 embstr 都会变成 raw，理念是发生过修改的字符串通常都是易变的；因为 embstr 重新分配代价更高（需要整体重新分批额），而 raw 的 redisObject 不会重新分配

2. 为什么要用SDS

简单动态字符串拼接；更方便的使用字符串

主要解决 c 语言数组使用不方便的问题：

  • 计算字符串长度为 o(N)
  • 对字符串追加，需要重新分配内存（数组扩容）
  • 非二进制安全（'\0'）

SDS 的结构：

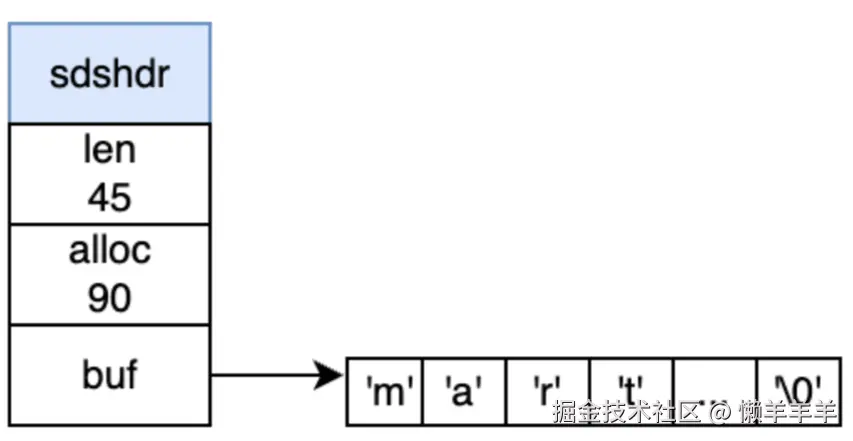

image-20240707145235066

关键字段：

  • len：表示使用了多少内存
  • alloc：表示分配多少内存

alloc-len：这两个字段差值就是预留空间的大小；

针对 c 语言方式对症下药：

  • 增加长度 len
  • 增加空余空间 alloc-len
  • 不在以'/0'作为判断标准，二进制安全

预留空间规则：

  • len < 1M：alloc = 2 * len，预留 len 大小的空间
  • len > 1M：alloc = 1M + len，预留1M 大小的空间

List

一、概述

Redis List 是一组连接起来的字符串集合

最大元素个数 2 ^ 32 - 1

二、适用场景

比如存储一批任务数据，存储一批消息等

三、底层实现

1. 编码方式

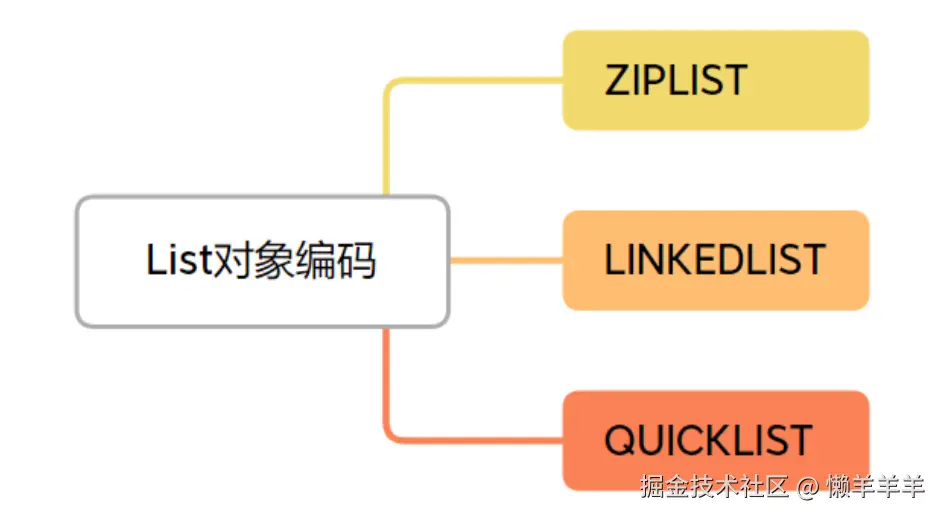

3.2版本之前，List 对象有两种编码方式，一种是 ziplist，另一种是 linkedlist

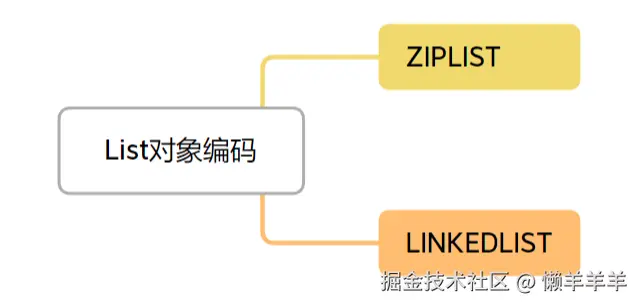

image-20240707153005674

当满足如下条件后，用 ziplist 编码：

  • 列表对象保存的所有字符串对象长度都小于64字节
  • 列表元素对象个数少于512个；注意，这是 list 的限制，不是 ziplist 的限制

ziplist 底层用压缩列表实现；数据是紧凑相连的

不满足条件，则使用 linkedlist 编码：

  • 列表个数或节点数据长度比较大的时候

2. quicklist

ziplist是为了数据较少时节约内存，linkedlist 是为数据多时提高更新效率

但是，ziplist 数据稍多时插入数据会导致很多内存复制，使用linkedlist的话 节点就会很多，占用不少内存

ziplist 内存是整体分配的；

插入元素需要重新分配

为了优化这些问题，3.2之后引入了quicklist（ziplist 和 linkedlist结合体）

image-20240707155120456

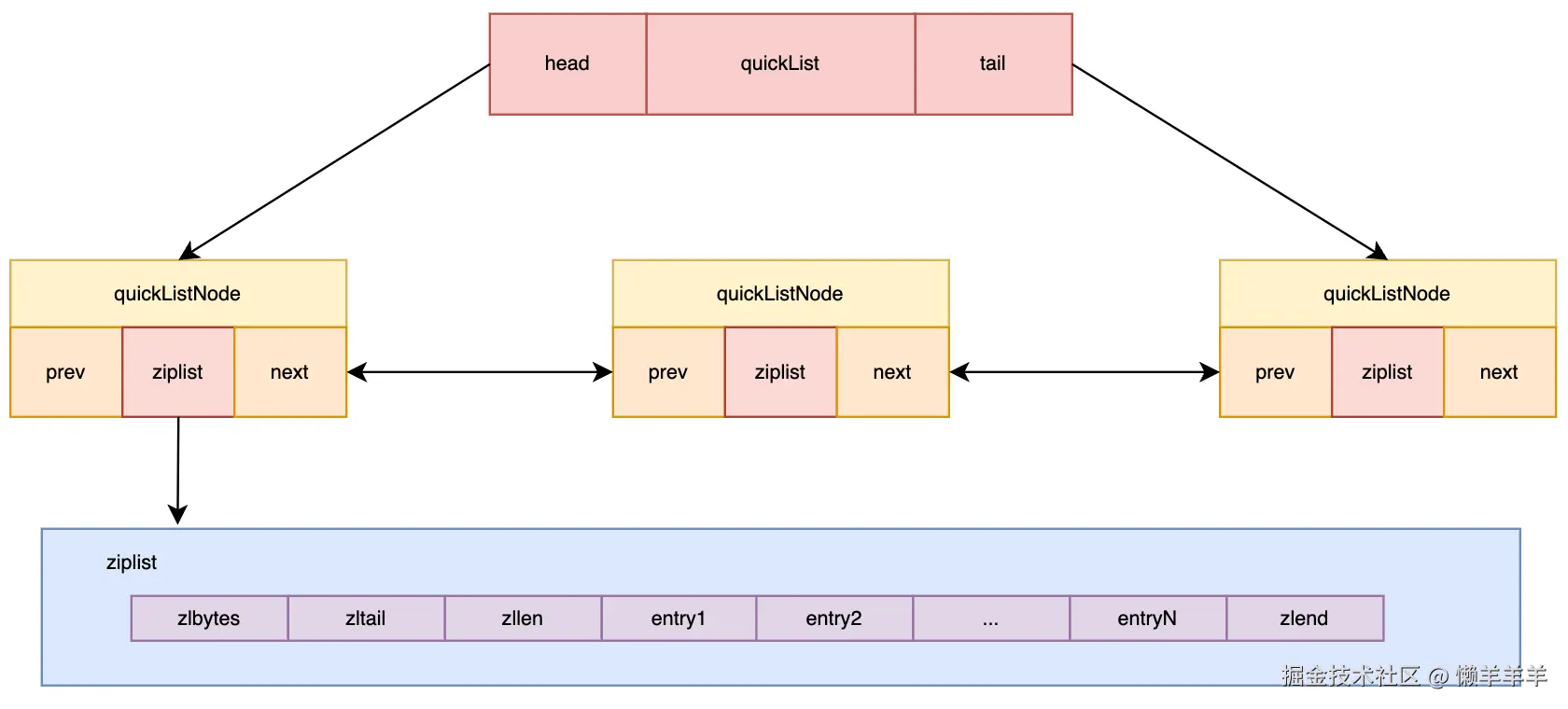

linkedlist原来时单个节点，只能存一个数据，现在时单个节点存的是一个ziplist，及多个数据

image-20240707155207641

这种方案其实是用ziplist，linkedlist综合的结构，取代二者本身

当数据较少的时候，quicklist 的节点就只有一个，此时其实相当于一个ziplist

当数据很多的时候，则同时利用了ziplist和linkedlist的优势

3. ziplist优化

ziplist本身存在一个连锁更新的问题，所以再redis 7.0之后，使用了listpack的编码模式取代了ziplist，而他们本质都是一种压缩的列表

四、底层数据结构压缩链表

1. 压缩列表是什么

顾名思义，排列紧凑的列表

2. 压缩列表解决什么问题

压缩列表主要作为底层数据结构提供紧凑型的数据存储方式，能节约内存（节省指针的开销），小数据量的时候遍历性能好（连续 + 缓存命中率高）

3. ziplist整体结构

比如：3个节点的ziplist结构

image-20240707162209996

字段含义：

  • zlbytes：该zplist总共多少字节，包含zlbytes

  • zltail：ziplist尾巴节点相对于ziplist的开头，偏移字节数；

    • 通过这个字段可以快速定位到尾部
    • 假设有一个ziplist 开头为zl，如果要获取尾巴节点，则 zl + zltail
    • 如果没有尾节点，就定位到zlend

  • zllen：多少个数据节点

  • entryx：数据节点

  • zlend：一个特殊的entry节点，表示ziplist的结束

4. ziplist 节点结构

 <prevlen> <encoding> <entry-data>

  • prevlen：表示上一个节点的数据长度。

    • 前一个节点（前一个entry）的大小，小于254字节，prevlen 属性用1字节来保存这个长度值，255是特殊值，被zlend使用了
    • 前一个节点的长度大于 254，那么prevlen属性需要用5字节的长度空间来保存这个长度值，注意 5个字节中的第一个字节为11111110，也就是254，标志这是个5个字节的prevlen信息，剩下4字节用来表示大小

  • encoding：编码类型。编码类型还包含了一个entry的长度信息

    • encoding字段是一个整形数据，其二进制编码由内容数据的类型和内容数据的字节长度两部分组成
    • String类型：encoding由两部分，一般前几位标识类型，后几位标识长度
    • int类型：整体1字节编码，只标识了类型

  • entry-data：实际的数据

5. ziplist查询数据

查询数据总量：

ziplist的header定义了记录节点数量的字段zllen，所以通常是可以在o(1)时间复杂度直接返回的

但是，zllen是2个字节，也就是说当zllen 最大65534时，再多需要遍历获取

查询指定数据总量：

变量整个压缩列表，复杂度o(N)

6. ziplist更新数据

ziplist更新操作平均复杂度为o(N)；因为增加一个节点会导致后面节点都往后移；

其中要主要的更新操作可能带来连锁更新。连锁更新是指发生了多次，而不是一次；

比如，增加一个头部新节点，后面依赖它的节点，需要用prevlen记录它的大小，原本只需要一字节，但是如果这个新节点大于254，后面节点需要的prevlen需要变为5个字节，导致连锁反应

7. listpack优化

listpack是为了解决ziplist最大的痛点——连锁更新，主要就是因为 ziplist中的prevlen 记录了 上一个节点的数据长度导致的

listpack解决了这个问题，看listpack的节点定义

 <encoding-type><element-data><element-tot-len>
  • encoding-type：编码类型
  • element-data：数据内容
  • element-tot-len：存储整个节点除它自身之外的长度（type + data）

重点就是element-tot-len：

element-tot-len 所占用的每个字节的第一个bit用于标识是否结束0 是结束， 1 是继续；剩下的7个bit来存储大小

当我们需要上一个元素时，我们可以从后向前一次查找每个字节，找到上一个entry的element-tot-len字段的结束标识，就可以算出上一个节点的首位置了

Hash

一、概述

Redist Hash是一个field，value都为String的hash表，存储在Redis的内存中

Redis中每个hash可以存储2（32）-1键值对

二、适用场景

适用于o(1)时间字典查找某个field对应数据的场景，比如任务信息的配置，就可以任务类型为field，任务配置参数为value

三、编码方式

Hash底层有两种编码结构，一个是压缩列表，一个是hashtable；

image-20240707194749887

同时满足以下两个条件，用压缩列表：

  • hash对象保存的所有值和键的长度都小于64字节
  • hash对象元素个数少于512个

ziplist就是再数据量较小时将数据紧凑排序，对应到hash，就是将field-value当作entry放入ziplist

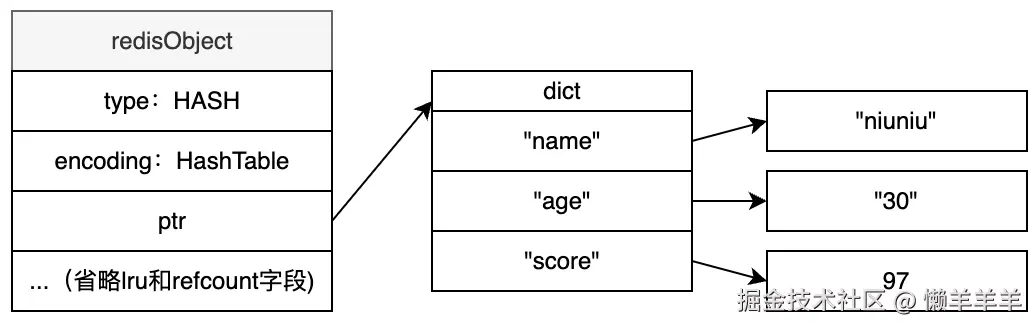

否则适用hashtable：

hashtable在set中也有应用，和set的区别在于，在set中value始终为null，但是在hash中，是有对应的值的

image-20240707195112014

四、底层数据结构HashTable

1.概述

hashtable，可以想象成目录，要翻看什么内容，直接通过目录能找到页数，翻过去看，如果没有目录，我们需要一页一页往后翻，效率很低

在计算机世界里，hashtalbe就扮演着这样一个快速索引的角色，通过hashtable我们可以只用o(1)时间复杂度就能快速找到key对应的value

2. HashTable结构

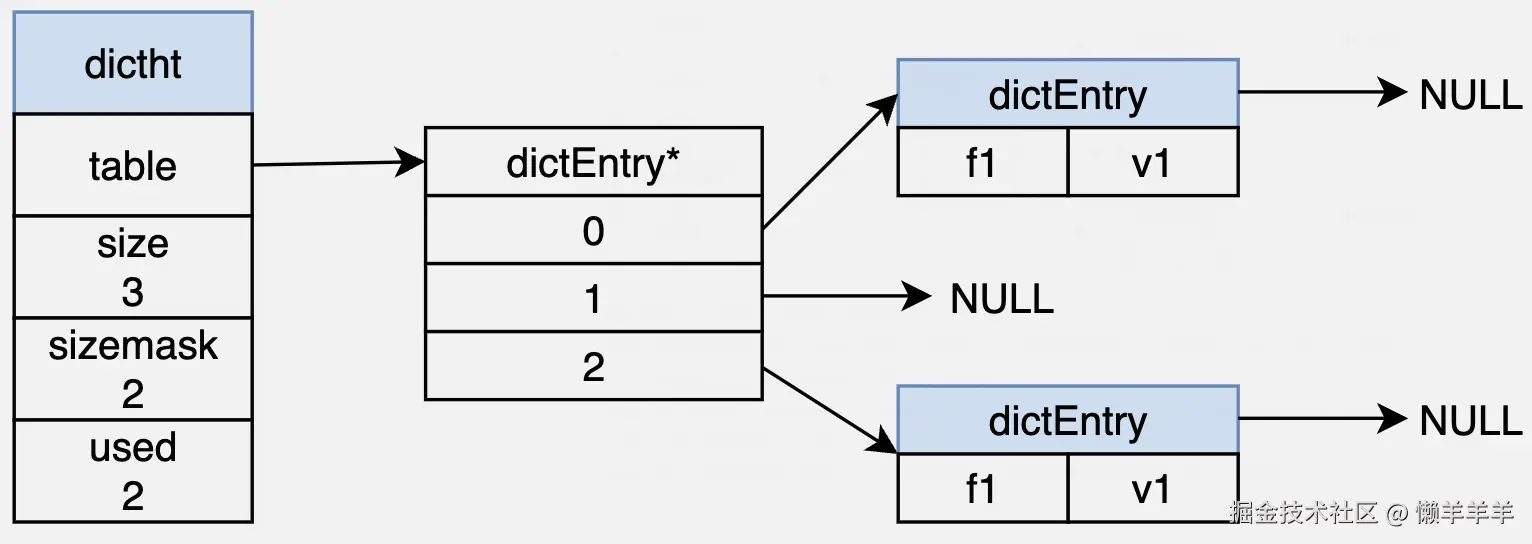

image-20240707201436587

最外层是一个dictht结构，其中字段含义如下：

table：指向实际hash存储，存储可以看做一个数组，所以是*table的表示，在C语言*table可以表示一个数组

size：哈希表大小

sizemask：哈希表大小的掩码表示，总是等于size - 1；这个属性和哈希值一起决定一个键应该被放到table数组的哪个索引上面，规则index = hash & sizemask

used：表示已经使用的节点数量。

3. Hash表渐进式扩容

顾名思义就是一点一点慢慢扩容,而不是一股脑直接做完;

其实为了渐进式扩容,Redis中没有直接把dictht暴露给上层,而是在封装了一层

dict结构里面,包含了2个dictht结构,也就是2个hashtable结构,dictEntry是链表结构,也就是用拉链法解决Hash冲突,用的是头插法

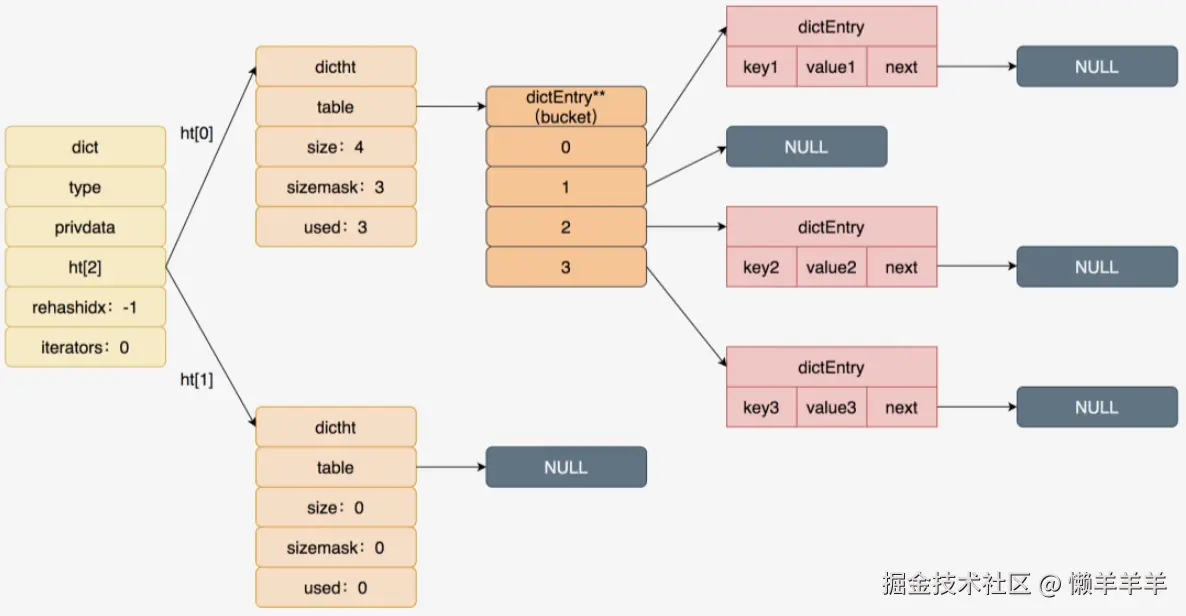

image-20240709143948180

实际上平常使用的就是一个hashtable,在触发扩容之后,就会有两个HashTable同时使用

过程如下:

  • 向字典添加元素,发现需要扩容就会Rehash
  • 增加新表 ht[1] , 新表的大小为第一个大于等于原表2倍used的2次幂;
  • 将字典的偏移索引从静默状态-1,设置为0,表示Rehash工作的开始
  • 在每次对字典执行增删改查操作，程序还会顺带迁移 ht[0]哈希表在rehashidx索引上的所有键值对rehash到 ht[1] ,完成之后，程序还将rehashidx属性的值赠一
  • 随着字典操作的不断执行， 最终在某个时间点上， ht[0] 的所有键值对都会被 rehash 至 ht[1] ，然后会将ht[1]和ht[0]的对象指针互换， 这时程序将 rehashidx 属性的值设为 -1 ， 表示 rehash 操作已完成。

ReHash的作用就是让hash表的负载因子维持在一个合理的范围内,避免哈希表的键值对过多或过少

总结一下：渐进式扩容的核心就是操作时顺带迁移

4. 扩容时机

Redis提出了一个负载因子的概念，负载因子表示目前Redis hashtable的负载情况

设负载因子为k，那么k = ht[0].user / ht[0].size；也就是使用空间和总空间的大小的比例

Redis 会根据负载因子的情况来扩容

  • 负载因子大于等于1，说明空间非常紧张。新数据是在链表上叠加的，越来越多的数据无法在o（1）时间复杂度找到，还需要遍历一次链表，如果此时服务器没有执行bgsave或bgrewriteaof这两个命令，就会发生扩容
  • 负载因子 > 5, 不堪重负了，即使复制命令在进行，也要进行Rehash了

5.缩容

Redis还是用负载因子来控制什么使用缩容

当负载因子小于0.1,此时进行缩容,新表大小为第一个大于等于原表used的2次幂

当然,bgsave或bgwriteaof这两个复制命令,缩容也会进行,不会进行

Set

一、概述

Redis 的 Set 是一个不重复，无序的字符串集合；

如果是 intset 编码的时候其实是有序的，但是不应该依赖这个，整体还是无序来说

二、使用场景

适用于无序集合场景，比如某个用户关注了哪个人

Set还提供了查交集，并集的能力，可以很方便地实现共同关注的能力

三、编码方式

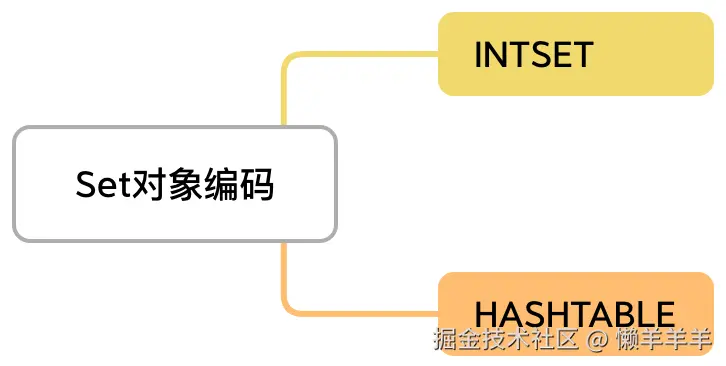

image-20240707192251785

Redis 出于性能和内存的综合考虑，也支持两种编码方式：

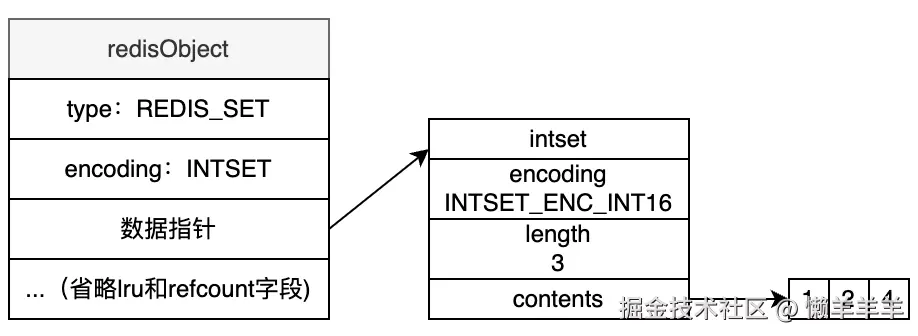

如果集合都是整数，且元素数量不超过512个，就可以用intset编码

image-20240707192427060

intset排列比较紧凑，内存占用少，但是查询时需要二分查找

否则，使用hashtable：

hashtable查询一个元素的性能很高，能o(1)时间就能找到一个元素是否存在

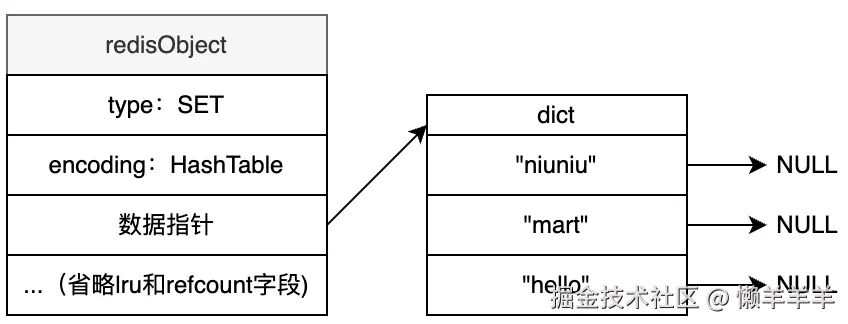

image-20240707192809988

ZSet

一、概述

ZSet就是有序集合，是一组按关联积分有序的字符串集合，这里的分数是否抽象概念，任何指标都可以抽象为分数，以满足不同场景

二、适用场景

用与需要排序集合的场景，最为典型的就是游戏排行榜

三、编码方式

ZSet底层编码有两种，一种是ziplist，一种是skiplist + hashtable

image-20240709154448483

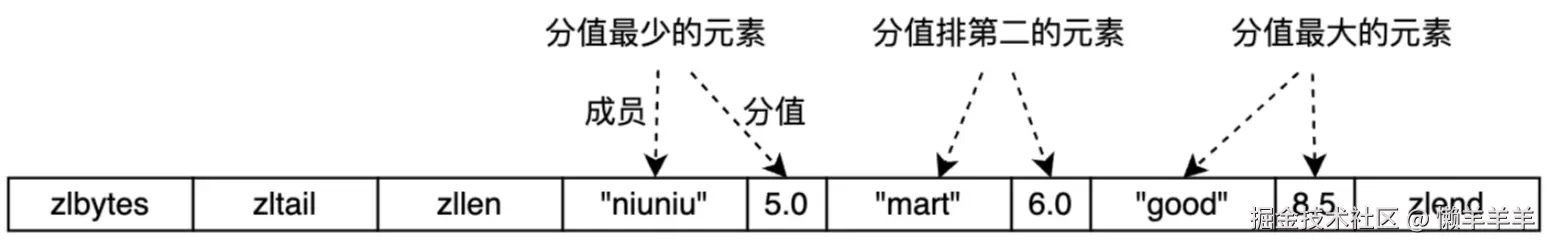

如果满足以下规则，ZSet就用ziplist编码

  • 列表对象保存的所有字符串对象长度都小于64字节
  • 列表对象元素少于128个

image-20240709160016282

否则，适用skiplist

skiplist是一种可以快速查找的多级链表结构，通过skiplist可以快速定位到数据所在

Redis还使用了hashtable来配合查询，这样可以在o(1)时间复杂度查到成员的分数值

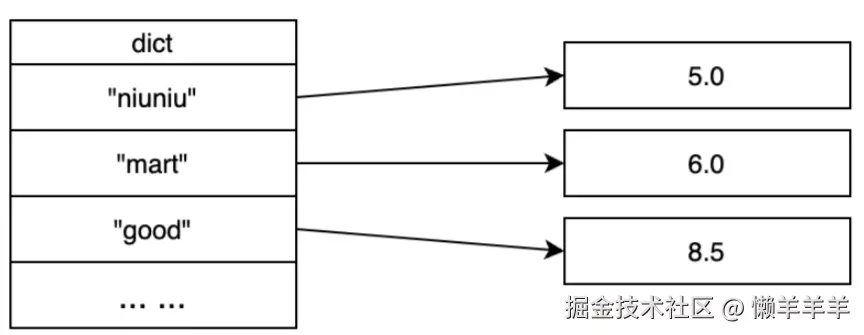

image-20240709160115191

四、底层数据结构跳表

1. 跳表的结构

跳表本质上还是链表，在链表的基础上，给链表增加了多级的索引，通过索引可以一次实现多个接待你的跳跃，提高性能

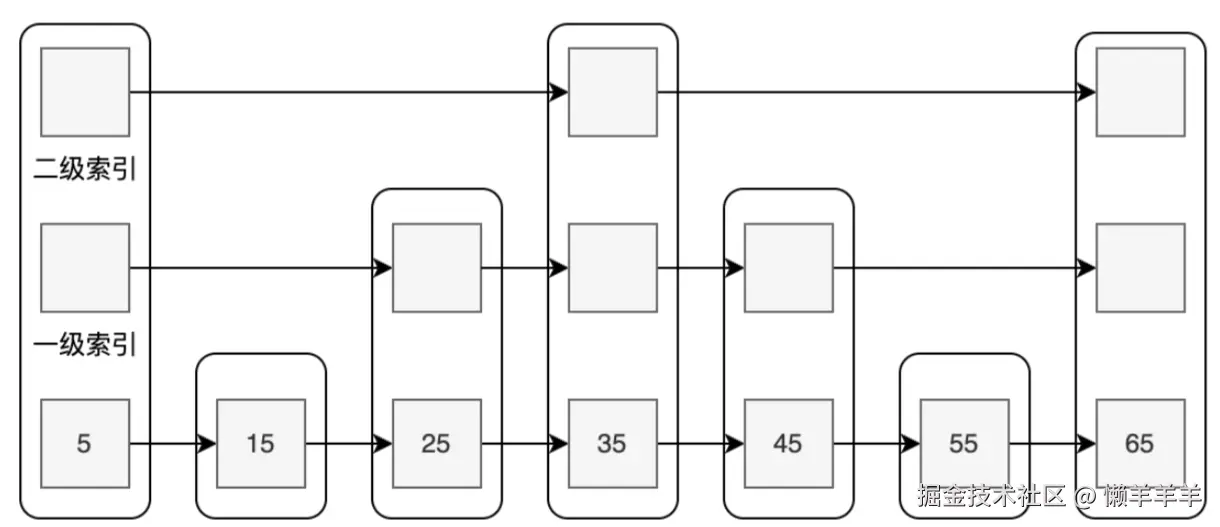

image-20240709161035473

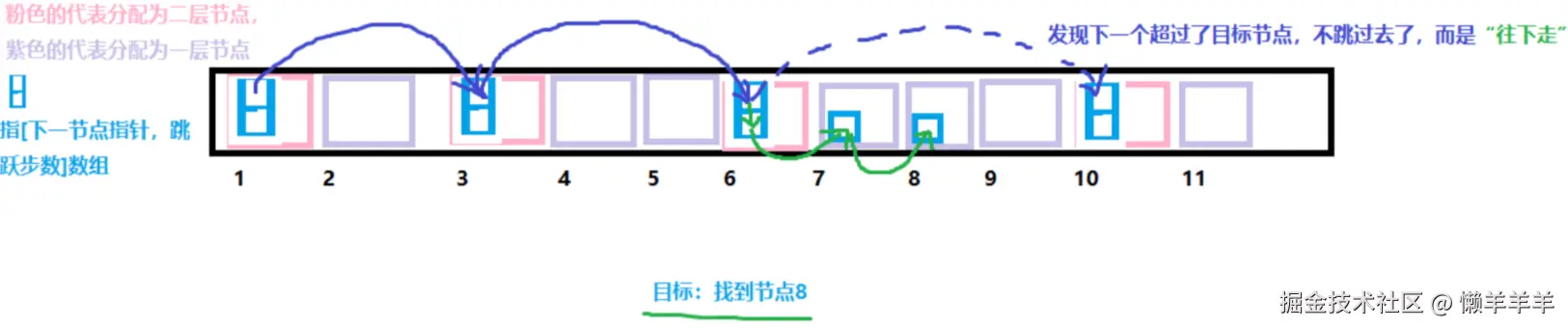

查询规则：每次查找时走最高索引，如果超过目标值，则走下级索引

标准的跳表有如下限制:

  • score 值不能重复
  • 只有向前指针，没有回退指针

2. Redis的跳表实现

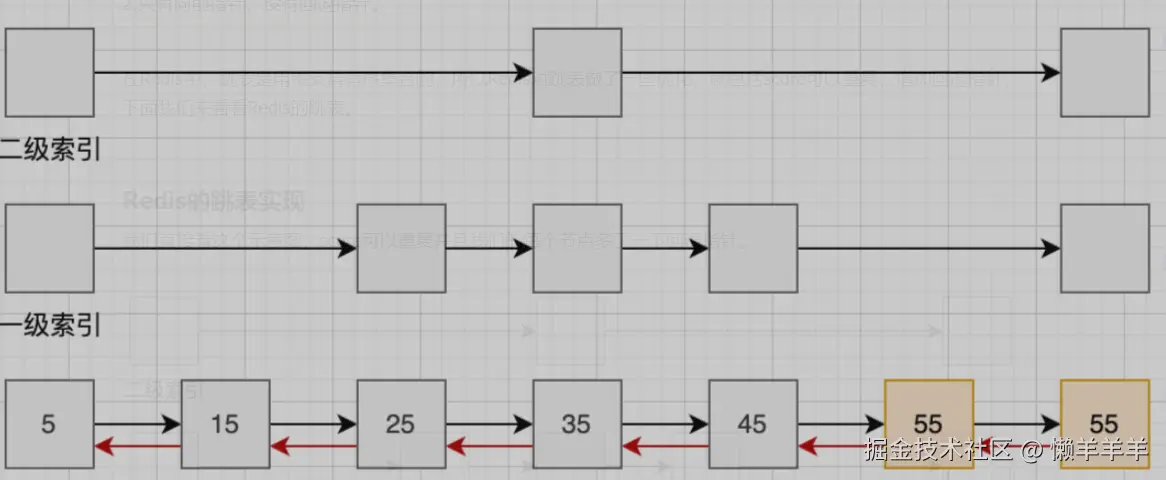

score可以重复并且每个节点多了一个回退指针

image-20240709161437130

Redis跳表单个节点的定义：

 typedef struct zskiplistNode {
     sds ele;
     double score;
     struct zskiplistNode *backward;
     struct zskiplistLevel {
         struct zskiplistNode *forward;
         unsigned long span;
     } level[];
 } zskiplistNode;

字段含义：

  • ele：SDS结构，存储数据

  • score：节点的分数，浮点型

  • backward：指向上一个节点的回退指针

  • level：是个zskiplistlevel结构体数组

    • forward：该层下个能跳到的节点
    • span：距离下个节点的步数

image-20240709162419574

性能优化了多少？

O(N) => O(log n)最坏还是O(N)
