QT实现温度计控件

前置芝士：

1. qt基本使用
2. 绘图基本原理了解，画笔与画刷的基本用途
   • 画笔QPen绘制线条
   • 画刷QBrush填充区域
3. 动手

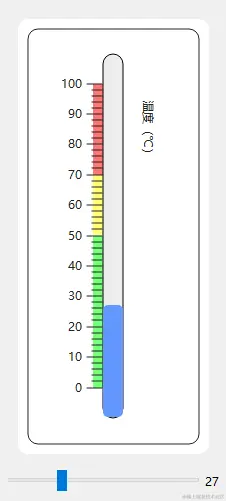

效果预览：

拆解控件：

1. 背景与边框

   使用自定义画刷绘制指定大小，或控件窗口区域，边框使用drawRoundedRect方法绘制圆角矩形，可指定区域亦可根据画布窗口的rect() - margin 自动绘制指定距离的边框

2. 指示器与背景

   指示器为中间蓝色动态变化区域，背景为指示器底部背景框，即此部分为三个部分组成

   • 根据数值动态变化高度和位置的矩形
   • 固定位置与大小的矩形边框
   • 固定位置与大小的矩形背景

3. 刻度与刻度文字标签

   刻度分为长分段刻度与短指示刻度，文字标签跟随长分段刻度同一时机绘制；分段警告标签，即图中绿色，黄色与红色区域，每段指定上限与下限百分比位置，以及对应颜色，可根据总有效刻度高度计算各分段的具体高度与坐标

4. 竖排标题文字

   渲染画布实现文字横向显示，或使用换行符不改变文字方向

具体实现

1. 创建widget，继承QWidget基类并重写void paintEvent(QPaintEvent *event)方法。
2. 定义核心控件参数
   1. 量程范围，指定默认值，如max_value,min_value，并给定默认值
   2. 当前值，如value，并给定默认值
   3. 定义刻度分段，segments=10，定义短刻度分段数，如short_segments=5
3. 绘制边框与背景

void drawFrame(QPainter *painter)
{
    painter->save();
    QPen pen(m_frameColor, 1); // 边框
    painter->setPen(pen);
    painter->setBrush(Qt::NoBrush);
    QRect frame_rect = rect() - m_margin - m_frame_margins;
    painter->drawRoundedRect(frame_rect, 10, 10);
    painter->restore();
}

void drawBg(QPainter *painter)
{
    painter->save();

    painter->setPen(Qt::NoPen);

    painter->setBrush(m_background);

    painter->drawRoundedRect(rect() - m_margin, 10, 10);

    painter->restore();
}

// 绘制指示器背景
void :drawIndicatorBg(QPainter *painter)
{
    painter->save();
    painter->setPen(Qt::NoPen);
    painter->setBrush(m_indicator_background);

    // 指示器宽高
    float width = 20;
    float height = 0.8 * rect().height();

    // 位置
    float x = (rect().width() - width) / 2;
    float y = rect().height() * 0.1;

    painter->drawRoundedRect(x, y, width, height, 10, 10);

    QPen pen;
    pen.setWidth(1);
    painter->setPen(pen);
    painter->setBrush(Qt::NoBrush);
    painter->drawRoundedRect(x, y, width, height, 10, 10);

    painter->restore();
}

// 其他省略
