初识RocketMQ

我们平时使用一些体育新闻软件，会订阅自己喜欢的一些球队板块，当有作者发表文章到相关的板块，我们就能收到相关的新闻推送。

发布-订阅（Pub/Sub）是一种消息范式，消息的发送者（称为发布者、生产者、Producer）会将消息直接发送给特定的接收者（称为订阅者、消费者、Comsumer）。而RocketMQ的基础消息模型就是一个简单的Pub/Sub模型。

生产者

负责生产消息、发布消息的角色，一般由业务系统负责生产消息。一个消息生产者会把业务应用系统里产生的消息发送到broker服务器。RocketMQ提供多种发送方式，同步发送、异步发送、顺序发送、单向发送。 Producer通过 MQ 的负载均衡模块选择相应的 Broker 集群队列进行消息投递，投递的过程支持快速失败和重试。

消费者

负责消费消息，一般是后台系统负责异步消费。一个消息消费者会从Broker服务器拉取消息、并将其提供给应用程序。从用户应用的角度而言提供了两种消费形式：拉取式消费、推动式消费。

支持以推（push），拉（pull）两种模式对消息进行消费。
同时也支持集群方式和广播方式的消费。
提供实时消息订阅机制，可以满足大多数用户的需求。

RocketMQ的基础消息模型，一个简单的Pub/Sub模型

RocketMQ概念模型

基本消息系统模型

上图就是一个基本的消息系统模型，包括生产者 (Producer) ，消费者 (Consumer) ，中间进行基于消息主题（Topic） 的消息传送。

在基于主题的系统中，消息被发布到主题或命名通道上。消费者将收到其订阅主题上的所有消息，生产者负责定义订阅者所订阅的消息类别。这是一个基础的概念模型，而在实际的应用中，结构会更复杂。例如为了支持高并发和水平扩展，中间的消息主题需要进行分区，同一个Topic会有多个生产者，同一个信息会有多个消费者，消费者之间要进行负载均衡等。

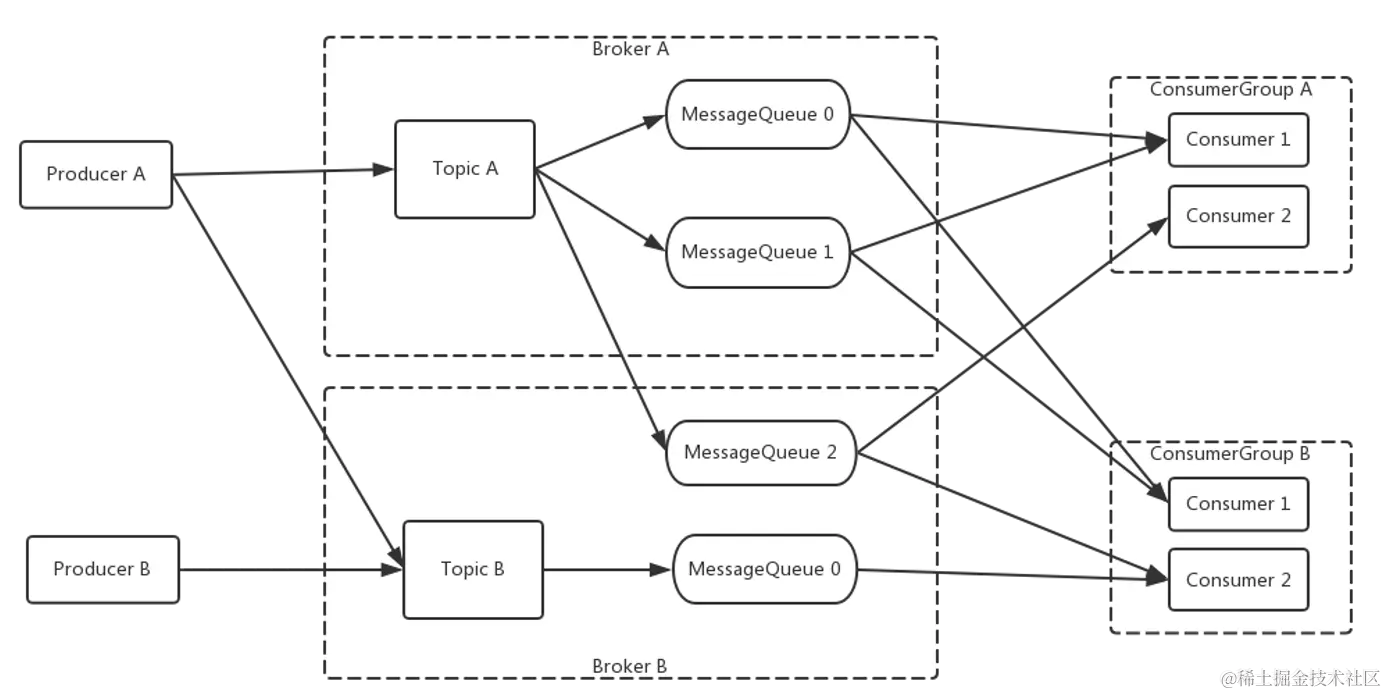

RocketMQ 扩展后的消息模型

RocketMQ基本模型

扩展的消息系统模型

上图就是一个扩展后的消息模型，包括两个生产者，两个消息Topic，以及两组消费者 Comsumer。

存储消息Topic的 代理服务器( Broker )，是实际部署过程对应的代理服务器。

为了消息写入能力的水平扩展，RocketMQ 对 Topic进行了分区，这种操作被称为队列（MessageQueue）。
为了消费能力的水平扩展，ConsumerGroup的概念应运而生。

信息

相同的ConsumerGroup下的消费者主要有两种负载均衡模式，即广播模式，和集群模式（图中是最常用的集群模式）。
在集群模式下，同一个 ConsumerGroup 中的 Consumer 实例是负载均衡消费，如图中 ConsumerGroupA 订阅 TopicA，TopicA 对应 3个队列，则 GroupA 中的 Consumer1 消费的是 MessageQueue 0和 MessageQueue 1的消息，Consumer2是消费的是MessageQueue2的消息。
在广播模式下，同一个 ConsumerGroup 中的每个 Consumer 实例都处理全部的队列。需要注意的是，广播模式下因为每个 Consumer 实例都需要处理全部的消息，因此这种模式仅推荐在通知推送、配置同步类小流量场景使用。

名字服务器 NameServer

NameServer是一个简单的 Topic 路由注册中心，支持 Topic、Broker 的动态注册与发现。

主要包括两个功能：

Broker管理，NameServer接受Broker集群的注册信息并且保存下来作为路由信息的基本数据。然后提供心跳检测机制，检查Broker是否还存活；
路由信息管理，每个NameServer将保存关于 Broker 集群的整个路由信息和用于客户端查询的队列信息。Producer和Consumer通过NameServer就可以知道整个Broker集群的路由信息，从而进行消息的投递和消费。

NameServer通常会有多个实例部署，各实例间相互不进行信息通讯。Broker是向每一台NameServer注册自己的路由信息，所以每一个NameServer实例上面都保存一份完整的路由信息。当某个NameServer因某种原因下线了，客户端仍然可以向其它NameServer获取路由信息。

代理服务器 Broker

Broker主要负责消息的存储、投递和查询以及服务高可用保证。

NameServer几乎无状态节点，因此可集群部署，节点之间无任何信息同步。Broker部署相对复杂。

在 Master-Slave 架构中，Broker 分为 Master 与 Slave。一个Master可以对应多个Slave，但是一个Slave只能对应一个Master。Master 与 Slave 的对应关系通过指定相同的BrokerName，不同的BrokerId 来定义，BrokerId为0表示Master，非0表示Slave。Master也可以部署多个。

部署模型小结

每个 Broker 与 NameServer 集群中的所有节点建立长连接，定时注册 Topic 信息到所有 NameServer。
Producer 与 NameServer 集群中的其中一个节点建立长连接，定期从 NameServer 获取Topic路由信息，并向提供 Topic 服务的 Master 建立长连接，且定时向 Master 发送心跳。Producer 完全无状态。
Consumer 与 NameServer 集群中的其中一个节点建立长连接，定期从 NameServer 获取 Topic 路由信息，并向提供 Topic 服务的 Master、Slave 建立长连接，且定时向 Master、Slave发送心跳。Consumer 既可以从 Master 订阅消息，也可以从Slave订阅消息。
