03. WEBGL2学习笔记：平移、旋转、缩放

回顾一下上篇：# 02. WEBGL2学习笔记: 颜色配置和重置画布

源码：02_colorAndWidth

1.平移

我们在此基础上做点调整使之往下平移100px。

• 调整顶点着色器源码：
• • 新加一个u_translation属性，用来传输平移的坐标，并
• • 把zeroToOne的值调整为( a_position + u_translation ) / u_resolution;，从而可以把平移坐标传递给gl_Position。

const VERTEX_SHADER_SOURCE = `#version 300 es
  in vec2 a_position;
  uniform vec2 u_resolution;
  uniform vec2 u_translation;
  void main() {
    vec2 zeroToOne = ( a_position + u_translation ) / u_resolution;
    vec2 zeroToTwo = zeroToOne * 2.0;
    vec2 clipSpace = zeroToTwo - 1.0;
    gl_Position = vec4(clipSpace * vec2(1, -1), 0, 1);
  }
`

• 读取新加的u_translation属性位置

const translationLocation = gl.getUniformLocation(shaderProgram, 'u_translation');

• 调整变量，传递给顶点着色器

const translation = [0, 100];
gl.uniform2fv(translationLocation, translation);

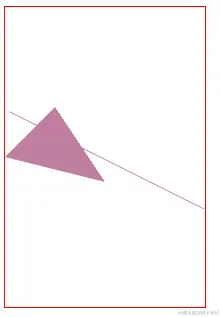

最终效果如下：

2.旋转、缩放

同样的，我们做点调整，添加上旋转和缩放功能

• 修改顶点着色器：
• • uniform vec2 u_rotation;：添加全局变量 u_rotation；
• • uniform vec2 u_rotation;：添加全局变量 u_scale；
• • vec2 scaledPosition = a_position * u_scale;:定义一个二维变量scaledPosition，值为位置坐标*缩放比例
• • vec2 rotatedPosition = vec2( scaledPosition.x * u_rotation.y + scaledPosition.y * u_rotation.x, scaledPosition.y * u_rotation.y - scaledPosition.x * u_rotation.x);：最终旋转的角度由于缩放比例、位置坐标、旋转角度决定；

const VERTEX_SHADER_SOURCE = `#version 300 es
  in vec2 a_position;
  uniform vec2 u_resolution;
  uniform vec2 u_translation;
  uniform vec2 u_rotation;
  uniform vec2 u_scale;

  void main() {
    vec2 scaledPosition = a_position * u_scale;

    vec2 rotatedPosition = vec2(
       scaledPosition.x * u_rotation.y + scaledPosition.y * u_rotation.x,
       scaledPosition.y * u_rotation.y - scaledPosition.x * u_rotation.x);


    vec2 zeroToOne = ( rotatedPosition + u_translation ) / u_resolution;
    vec2 zeroToTwo = zeroToOne * 2.0;
    vec2 clipSpace = zeroToTwo - 1.0;

    gl_Position = vec4(clipSpace * vec2(1, -1), 0, 1);
  }
`

• 获取缩放和旋转的位置属性

const rotationLocation = gl.getUniformLocation(shaderProgram, "u_rotation");
const scaleLocation = gl.getUniformLocation(shaderProgram, "u_scale");

• 渲染

gl.uniform2fv(rotationLocation, [0, 1]);
gl.uniform2fv(scaleLocation, [0.5, 0.5]);

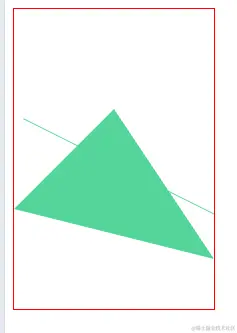

• 最终效果如下：

• 最终代码：03_translateAndRotate.
• 下一篇：04. WEBGL2学习笔记：矩阵和动画

参考文献

webgl2fundamentals.org/webgl/lesso…
