Vue3和Plotly.js绘制交互式3D热力图

本文由ScriptEcho平台提供技术支持

项目地址：传送门

Plotly.js 热力图实现带标注的热力图

应用场景介绍

热力图是一种数据可视化技术，它通过使用颜色强度来表示数据点的值。它通常用于展示多维数据，其中每个数据点都由两个或多个维度表示。

代码基本功能介绍

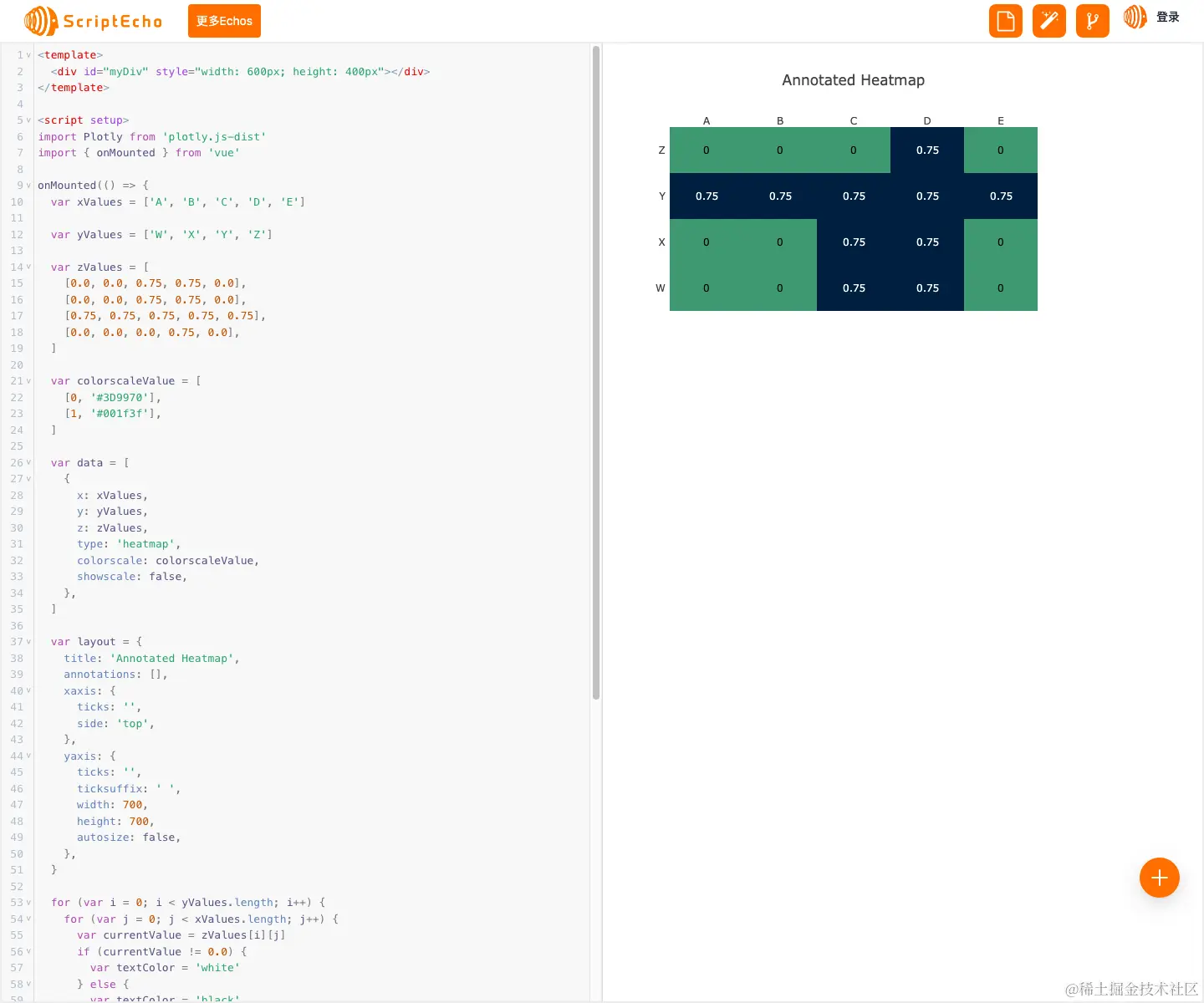

本代码使用 Plotly.js 库来创建一个带有标注的热力图。热力图显示了一个 5x5 矩阵，其中每个单元格的值由 zValues 数组指定。标注用于在每个单元格内显示该单元格的值。

功能实现步骤及关键代码分析说明

1. 导入 Plotly.js 库

   import Plotly from 'plotly.js-dist'


2. 在组件挂载时创建热力图

   onMounted(() => {
     // ...
   })


3. 定义热力图数据

   var data = [
     {
       x: xValues,
       y: yValues,
       z: zValues,
       type: 'heatmap',
       colorscale: colorscaleValue,
       showscale: false,
     },
   ]


   • xValues 和 yValues 定义了热力图的 X 和 Y 轴。
   • zValues 是一个二维数组，表示每个单元格的值。
   • colorscaleValue 定义了热力图的颜色范围。
   • showscale 设置为 false 以隐藏热力图的颜色刻度。

4. 定义热力图布局

   var layout = {
     title: 'Annotated Heatmap',
     annotations: [],
     xaxis: {
       ticks: '',
       side: 'top',
     },
     yaxis: {
       ticks: '',
       ticksuffix: ' ',
       width: 700,
       height: 700,
       autosize: false,
     },
   }


   • title 设置了热力图的标题。
   • annotations 数组用于存储标注。
   • xaxis 和 yaxis 定义了热力图的 X 和 Y 轴的属性。

5. 创建标注

   for (var i = 0; i < yValues.length; i++) {
     for (var j = 0; j < xValues.length; j++) {
       // ...
     }
   }


   • 对于热力图中的每个单元格，创建一个标注。
   • x 和 y 属性指定标注的位置。
   • text 属性指定标注的文本。
   • font 属性指定标注的字体。
   • showarrow 属性设置为 false 以隐藏标注的箭头。

6. 绘制热力图

   Plotly.newPlot('myDiv', data, layout)


   • Plotly.newPlot() 函数将热力图绘制到 myDiv 元素中。

总结与展望

开发这段代码的过程让我对 Plotly.js 库有了更深入的了解。我学到了如何使用该库创建自定义热力图，以及如何使用标注来增强热力图的可读性。

未来，我计划通过添加交互性功能来扩展此代码。例如，我计划允许用户通过单击或悬停来获取有关每个单元格的更多信息。我还计划探索使用其他 Plotly.js 功能来创建更复杂和信息丰富的热力图。
