用Vue3和Rough.js绘制一个交互式3D图

本文由ScriptEcho平台提供技术支持

项目地址：传送门

基于Rough.js和GSAP创建交互式SVG图形卡片

应用场景

本代码适用于需要创建动态交互式SVG图形卡片的场景，例如网页设计、数据可视化和交互式艺术作品。

基本功能

该代码利用Rough.js和GSAP库，通过JavaScript动态生成SVG图形，并使用CSS动画为这些图形添加交互性。具体来说，它创建了一个由粗糙形状组成的卡片，这些形状会以流畅的方式逐一显示，形成一个引人注目的动画效果。

功能实现步骤及关键代码分析

1. 导入库和初始化

import { onMounted } from 'vue'
import rough from 'roughjs'

• 导入必要的库和工具。

2. 加载JavaScript库

const loadJavascript = (jsUrl) => {
  return new Promise((resolve, reject) => {
    const script = document.createElement('script')
    script.type = 'text/javascript'
    script.onload = () => resolve('')
    script.onerror = (err) => reject(err)
    script.src = jsUrl
    document.body.appendChild(script)
  })
}

• 定义一个异步函数来动态加载JavaScript库（在本例中为GSAP）。

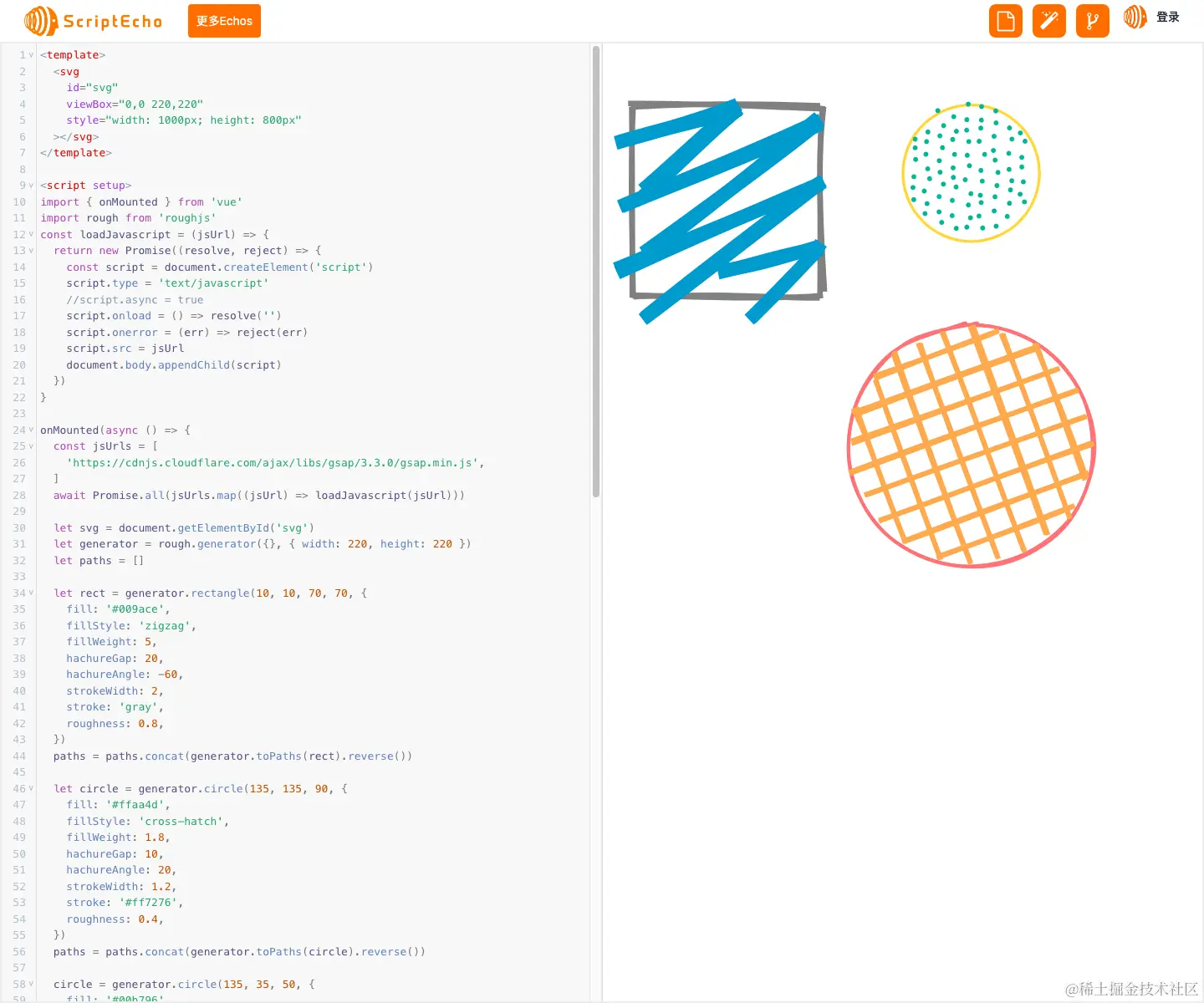

3. 生成SVG形状

let generator = rough.generator({}, { width: 220, height: 220 })
let paths = []

• 使用Rough.js创建一个生成器，并指定图形的宽高。

4. 定义图形形状

let rect = generator.rectangle(10, 10, 70, 70, {...})
paths = paths.concat(generator.toPaths(rect).reverse())

• 使用生成器创建不同的形状，例如矩形、圆形等。将这些形状转换为SVG路径，并将其存储在paths数组中。

5. 创建SVG元素

let toDraw = []
svg.style.opacity = 0
paths.forEach((path) => {...})

• 为每个SVG路径创建一个SVG路径元素，并将其添加到SVG元素中。

6. 动画显示

let tl = gsap.timeline({
  onStart: () => (svg.style.opacity = 1),
})
toDraw.forEach((path) => {
  tl.fromTo(
    path.el,
    0.001 * path.len,
    {
      strokeDashoffset: path.len,
    },
    {
      strokeDashoffset: 0,
    },
  )
})

• 使用GSAP创建时间线动画，并为每个路径添加一个从隐藏到显示的动画。

总结与展望

开发经验与收获

通过开发这段代码，我学到了如何使用Rough.js和GSAP创建交互式SVG图形。我了解了如何使用Rough.js生成各种形状，以及如何使用GSAP对这些形状进行动画处理。

未来拓展与优化

未来，该代码可以进一步拓展和优化，例如：

• 添加对用户交互的支持，允许用户通过单击或悬停来触发动画。

• 使用不同的形状和颜色创建更复杂的图形。

• 探索使用WebGL或Canvas等其他技术来实现更高级的动画效果。
