一、systrace基本介绍
systrace是Android Sdk提供的一个用于分析系统及应用性能的工具。
目前platform-tools最新版本是33.0.3

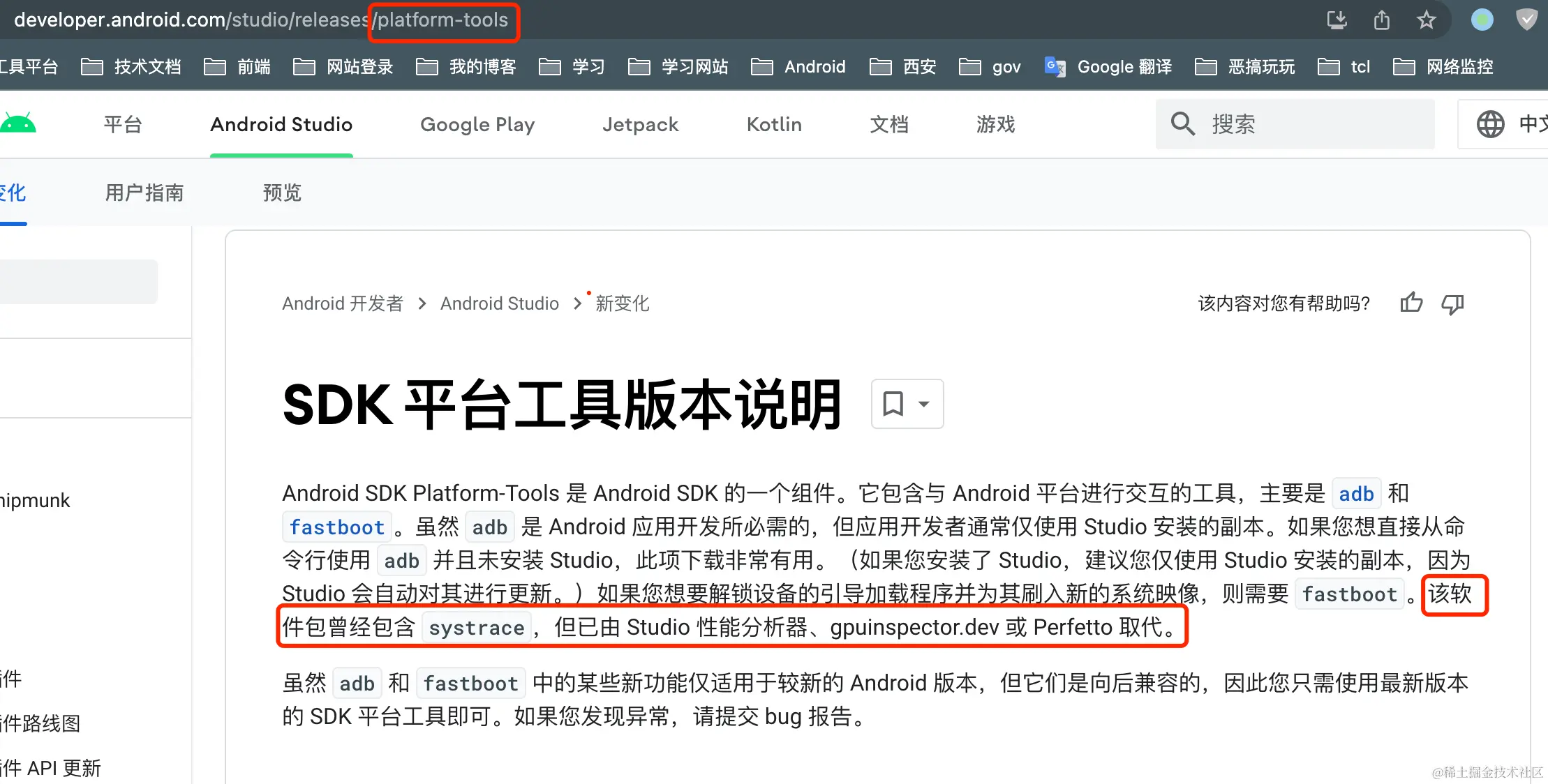

从33.0.1开始systrace被移除，所以需要下载安装33.0.1的前一个版本33.0.0，下载地址
platform-tools工具路径是在：android_sdk\platform-tools
ps: 需要下载指定版本的platform-tools工具，可通过:***dl.google.com/android/rep…
被弃用了？
官方最新已经推荐使用perfetto工具了，但是在使用方式上也是基于systrace差不多的模式，并且日常使用还是可以用systrace的，主要看能否满足日常需要，并不是一定要用最新的工具。
二、快捷键用法
二、systrace命令用法

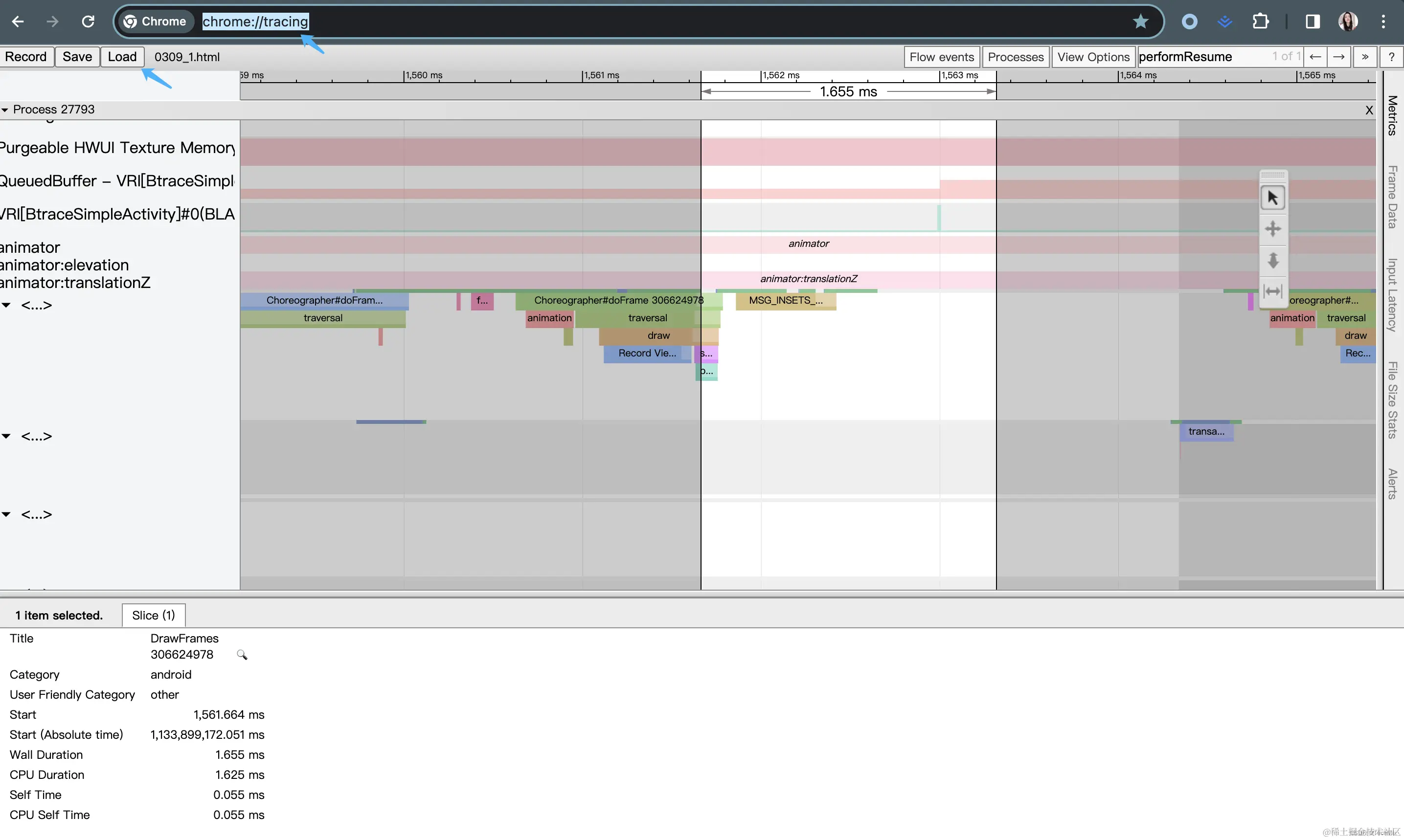

使用下文说明的命令格式，然后在chrome浏览器中，输入：chrome://tracing/，然后点击load选择导出的.html文件即可。
2.1 命令格式：
切换systrce.py文件所在的目录，然后执行如下命格式：
python systrace.py [options] [category1] [category2] ... [categoryN]
2.2 option取值：
| option | 说明 |
|---|---|
| -a | 后跟应用包名，指定抓取的应用报名 |
| -o | 后跟文件路径，说明导出到哪个路径，文件名是什么 |
| -t N, –time=N | 抓取时长，默认是5s |
| -b N, -buf-size=N | buffer的大小（单位：KB），用于限制trace总大小，默认无上限，注意这里限制小了会导致trace抓不全 |
| -from-file=<FROM_FILE> | 如果是用atrace直接在shell命令环境中抓取的atrace文件，则需要用这个选项，加上-o <FILE_PATH>来转换成.html后缀的文件，然后用chrome浏览chrome://tracing/去浏览分析trace |
| -l, --list-categories | 查看所有可用的category（可抓取的trace维度，比如：am、wm、view、gfx等等） |
2.3 category取值：
| category | 说明 |
|---|---|
| gfx | 图形信息，加上能看到主线程的doFrame和RenderThread的drawFrame过程 |
| sched | cpu调度信息 |
| view | 视图相关，加上这个就能看到View的测量，布局文件的inflate过程 |
| am | Activity Manager服务，加上这个就能看到Application、Activity的启动过过程了 |
| wm | 窗口管理服务 |
| app | 应用信息，实测好多设备都不支持这个category了 |
| webview | WebView相关信息 |
2.4 命令用法举例：
- 查看当前设备支持的category类型：
// 这里要注意和Android系统自带的atrace命令区分开，atrace查看所有的category的命令是：atrace --list_categories
// 前者是横线分隔单词：--list-categories，后者是下划线分隔单词：--list_categories
python systrace.py --list-categories
这里要注意和Android系统自带的atrace命令区分开，atrace查看所有的category的命令是：atrace --list_categories， 前者是横线分隔单词：--list-categories，后者是下划线分隔单词：--list_categories
例如：
admin@adminMacBook-Pro systrace % python systrace.py --list-categories
gfx - Graphics
input - Input
view - View System
webview - WebView
wm - Window Manager
am - Activity Manager
sm - Sync Manager
audio - Audio
video - Video
camera - Camera
hal - Hardware Modules
res - Resource Loading
dalvik - Dalvik VM
rs - RenderScript
bionic - Bionic C Library
power - Power Management
pm - Package Manager
ss - System Server
database - Database
network - Network
adb - ADB
vibrator - Vibrator
aidl - AIDL calls
nnapi - NNAPI
rro - Runtime Resource Overlay
pdx - PDX services
sched - CPU Scheduling
irq - IRQ Events
freq - CPU Frequency
idle - CPU Idle
disk - Disk I/O
sync - Synchronization
memreclaim - Kernel Memory Reclaim
binder_driver - Binder Kernel driver
binder_lock - Binder global lock trace
thermal - Thermal event
gfx - Graphics (HAL)
ion - ION allocation (HAL)
NOTE: more categories may be available with adb root
- 抓取com.yyg.anr应用的trace:
python systrace.py -a com.yyg.anr -t 5 -o anr_trace.html sched freq idle am wm gfx view binder_driver hal dalvik camera input res
2.5 快捷键用法：
（1）WASD：W/S：放大/缩小，A/D: 时间轴向左向右移动，同时摁住shift+W/A/S/D时会增加速度 （2）M：聚焦当前选中的区域，并在下方展示具体的耗时 （3）F：放大当前选区 （4）V：高亮Vsync信号 （5）左键/右键：上一个事件，下一个事件
三、systrace报告怎么看？
3.1 CPU调度信息
3.2 线程状态信息
3.2.1 绿色 : 运行中（Running）
3.2.1 蓝色：Runanble状态

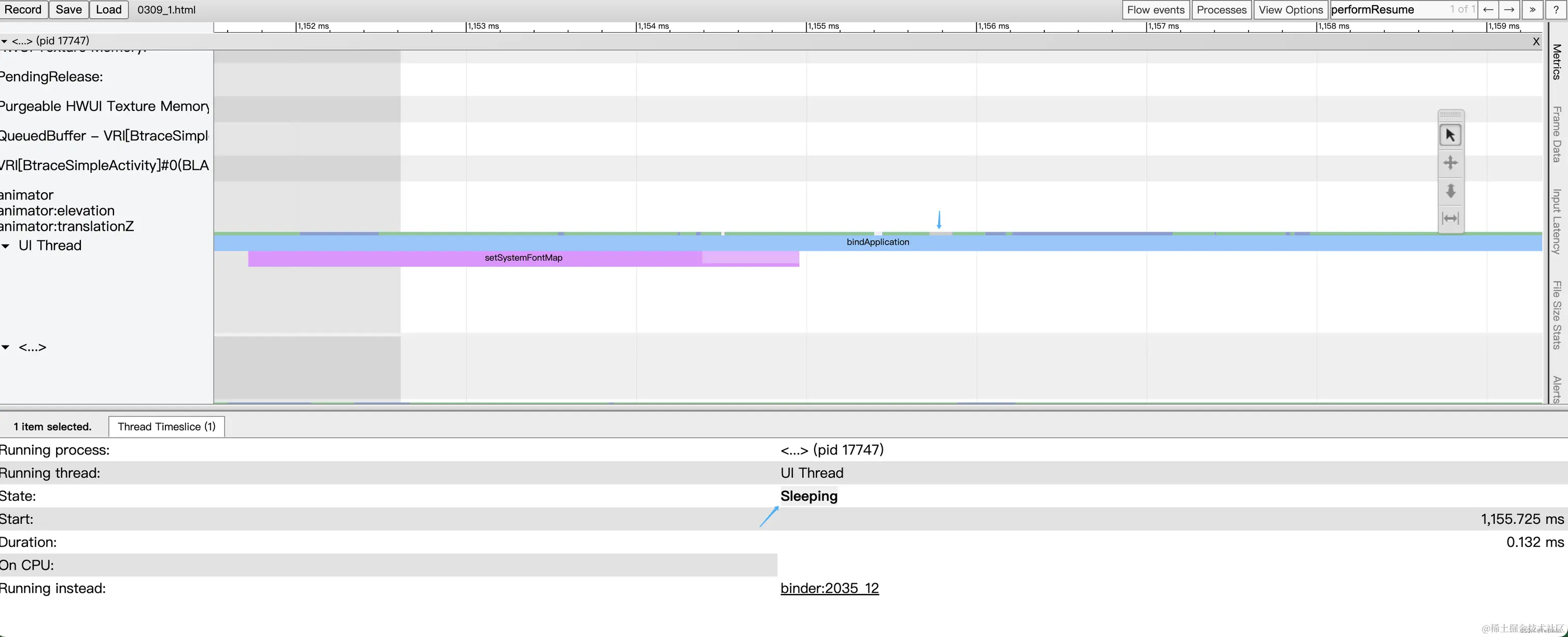

3.2.1 白色：Sleeping状态
线程没有工作要做，可能是因为线程在互斥锁上被阻塞。
作用：这里一般是在等事件驱动

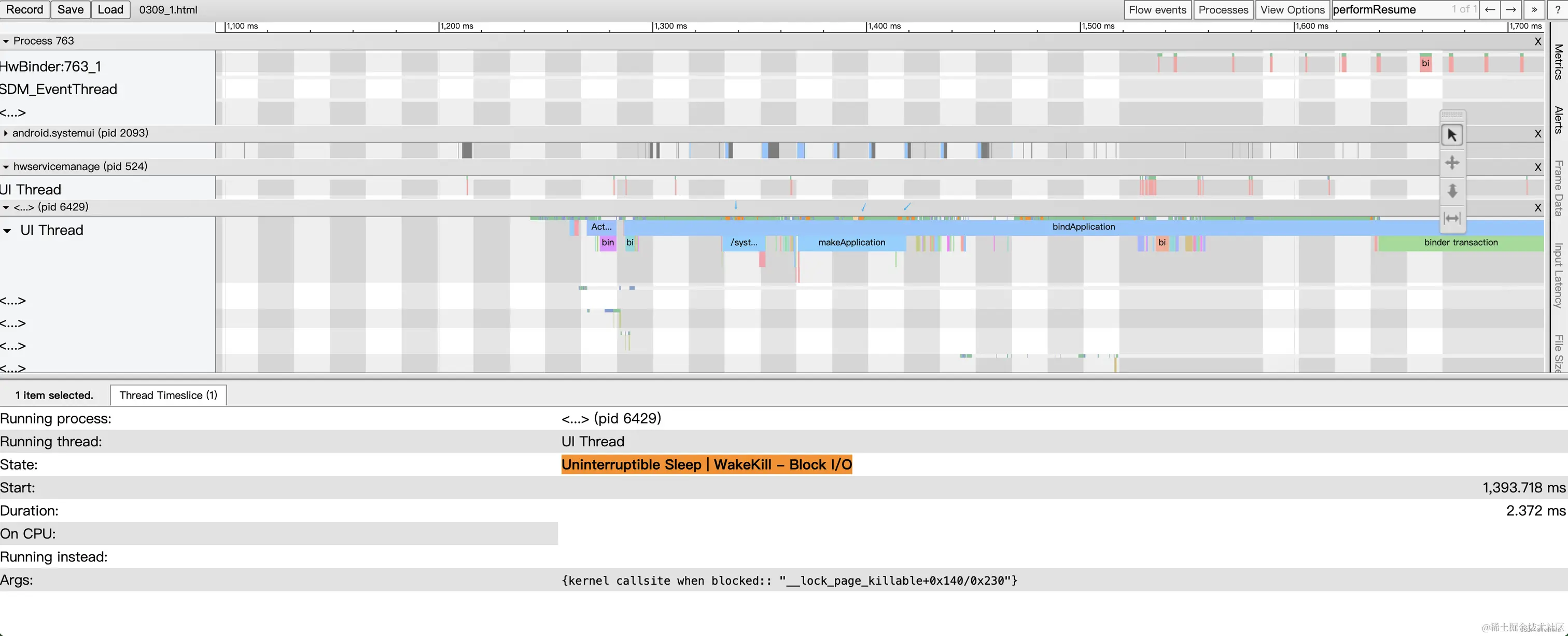

3.2.1 橘色：不可中断的睡眠态 （Uninterruptible Sleep - IO Block）
线程在I / O上被阻塞或等待磁盘操作完成，一般底线都会标识出此时的 callsite ：wait_on_page_locked_killable
作用：这个一般是标示 io 操作慢，如果有大量的橘色不可中断的睡眠态出现，那么一般是由于进入了低内存状态，申请内存的时候触发 pageFault, linux 系统的 page cache 链表中有时会出现一些还没准备好的 page(即还没把磁盘中的内容完全地读出来) , 而正好此时用户在访问这个 page 时就会出现 wait_on_page_locked_killable 阻塞了. 只有系统当 io 操作很繁忙时, 每笔的 io 操作都需要等待排队时, 极其容易出现且阻塞的时间往往会比较长.
比如com.miui.notification:remote进程有这样的状态：
3.2.1 紫色 : 不可中断的睡眠态（Uninterruptible Sleep）
线程在另一个内核操作（通常是内存管理）上被阻塞。
作用：一般是陷入了内核态，有些情况下是正常的，有些情况下是不正常的，需要按照具体的情况去分析
3.3 线程唤醒信息：

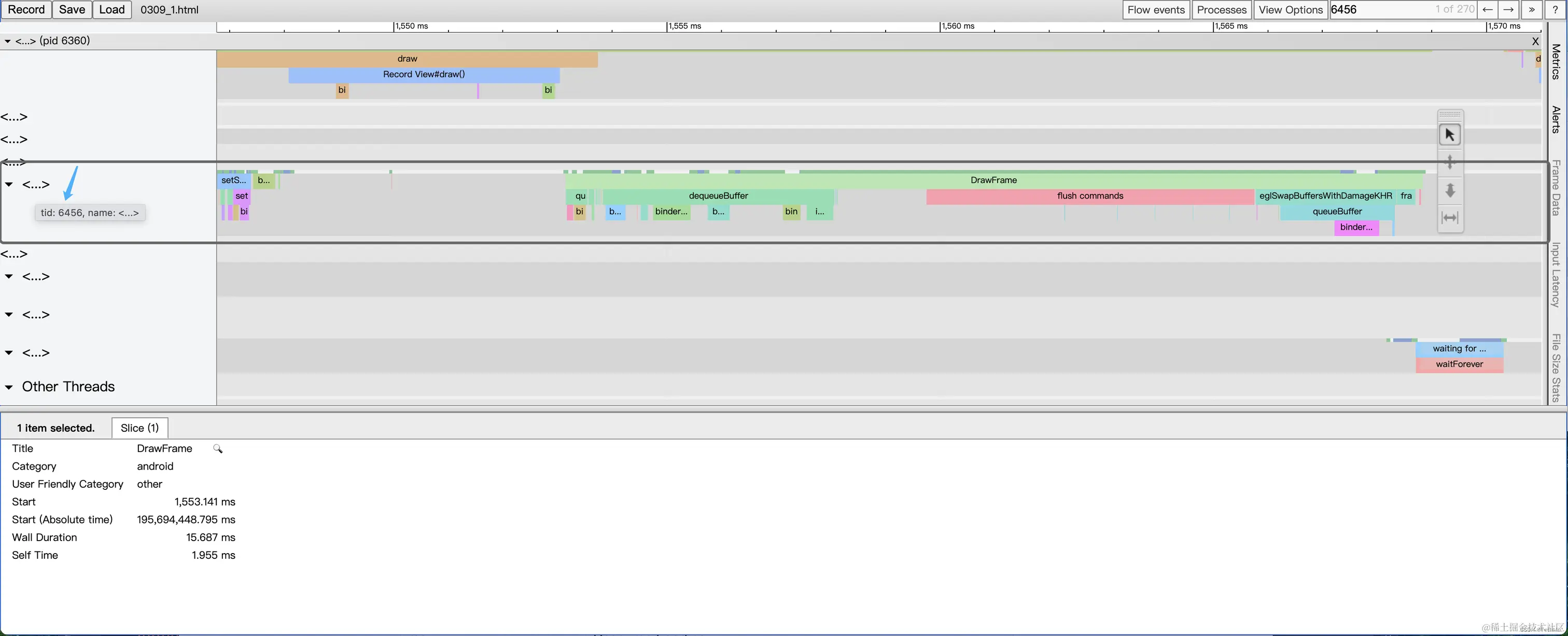

6360线程处于Runanble状态时，蓝色的线程状态区域，是被6456线程唤醒，继续看这个线程是干什么的。
虽然这个线程只能看到tid=6456，但是根据硬件加速打开状态，并且这个线程是紧接着doFrame做drawFrame操作的，可以推断这个是RenderThread线程。
🤨：并不是每个Runnable状态的时间段都能看到唤醒线程，为什么？
推测并不一定是等待同步锁对象导致的Runnable状态，也可能是CPU时间片没分配到。
3.4 帧率信息
帧率信息主要看主线程的doFrame和RenderThread线程drawFrame的trace进行分析。
每一帧就是一个F圆圈，代表调用Choreographer(编舞者)的doFrame()方法耗时
- 圆圈绿色代表Frame渲染流畅
- 黄色和红色代表渲染超过16.6ms，红色的更严重。
- perfetto分析trace上是没有⭕️的，这时候可以选中一段时间，然后看看doFrame+drawFrame执行了多少次，计算出平均帧率分析卡顿程度
3.5 应用启动耗时分析
分析应用启动主要看trace上以下几个阶段：

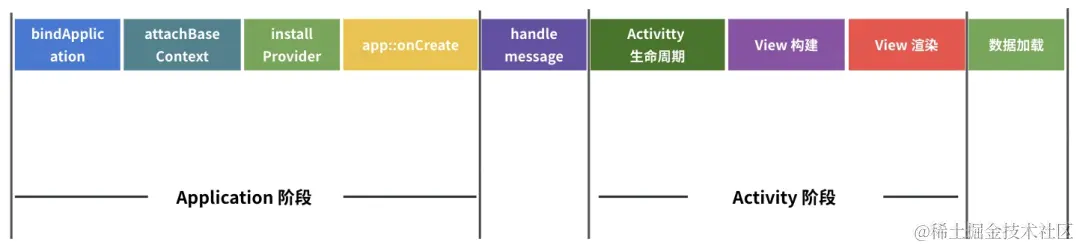

应用启动几大核心阶段：
四、总结
trace的使用很容易，但在实际分析性能问题又很容易陷入“好像知道该怎么分析，但是实际上又分析不出来个所以然的情况”，其实究其根本还是如下两个关键点：
4.1 trace的每一项信息代表的含义一知半解，不明确
4.2 先熟悉运行逻辑方知如何分析
比如分析卡顿丢帧的trace时，发现主线程的CPU状态有一段时间是Runnable或着sleep状态的，然后根据3.3节介绍的查看唤醒信息时，跟踪到是被RenderThread线程唤醒的，也就是说主线程会因为渲染线程在执行某个任务导致主线程等待。再继续推测很可能是渲染线程上一帧绘制卡了导致没法绘制下一帧，也能看出主线程和渲染线程是有协作关系的，这就需要我们熟悉界面每一帧从测量、布局到绘制，再到传给渲染线程，渲染线程通过c/c++调用到GPU绘制展示到显示器上的过程，否则是很难分析出来根因的，更不知道该怎么修复问题。
再比如说分析应用启动慢问题的trace时，得先知道应用冷启动过程是什么流程，哪些节点是我们能干预的？那么我们就需要先熟悉以下过程：
应用进程不存在的情况下，从点击桌面应用图标，到应用启动，大概会经历以下流程：
- 1、Launcher startActivity
- 2、AMS startActivity
- 3、Zygote fork进程
- 4、ActivityThread main()
- 4.1 ActivityThread attach
- 4.2 handleBindApplication
- 4.3 attachBaseContext
- 4.4 installContentProviders
- 4.5 Application onCreate
- 5、ActivityThread进入loop循环
- 6、Activity生命周期回调，onCreate、onStart、onResume... 整个流程我们能干预的主要是4.3、4.5和6，那么就需要重点关注trace中这几个节点的tag进行分析。
