一 背景

政采云质量团队引入 jvm-sandbox-repeater 用于实现流量录制与回放。然而，由于该工具未提供 Apollo 的录制与回放插件，导致录制回放时存在一些不便。

本文以编写 Apollo 录制插件为例，阐述如何编写 jvm-sandbox-repeater 录制插件。

二 了解Apollo

2.1 Apollo简介

Apollo （阿波罗）是一款可靠的分布式配置管理中心，诞生于携程框架研发部，能够集中化管理应用不同环境、不同集群的配置，配置修改后能够实时推送到应用端，并且具备规范的权限、流程治理等特性，适用于微服务配置管理场景。

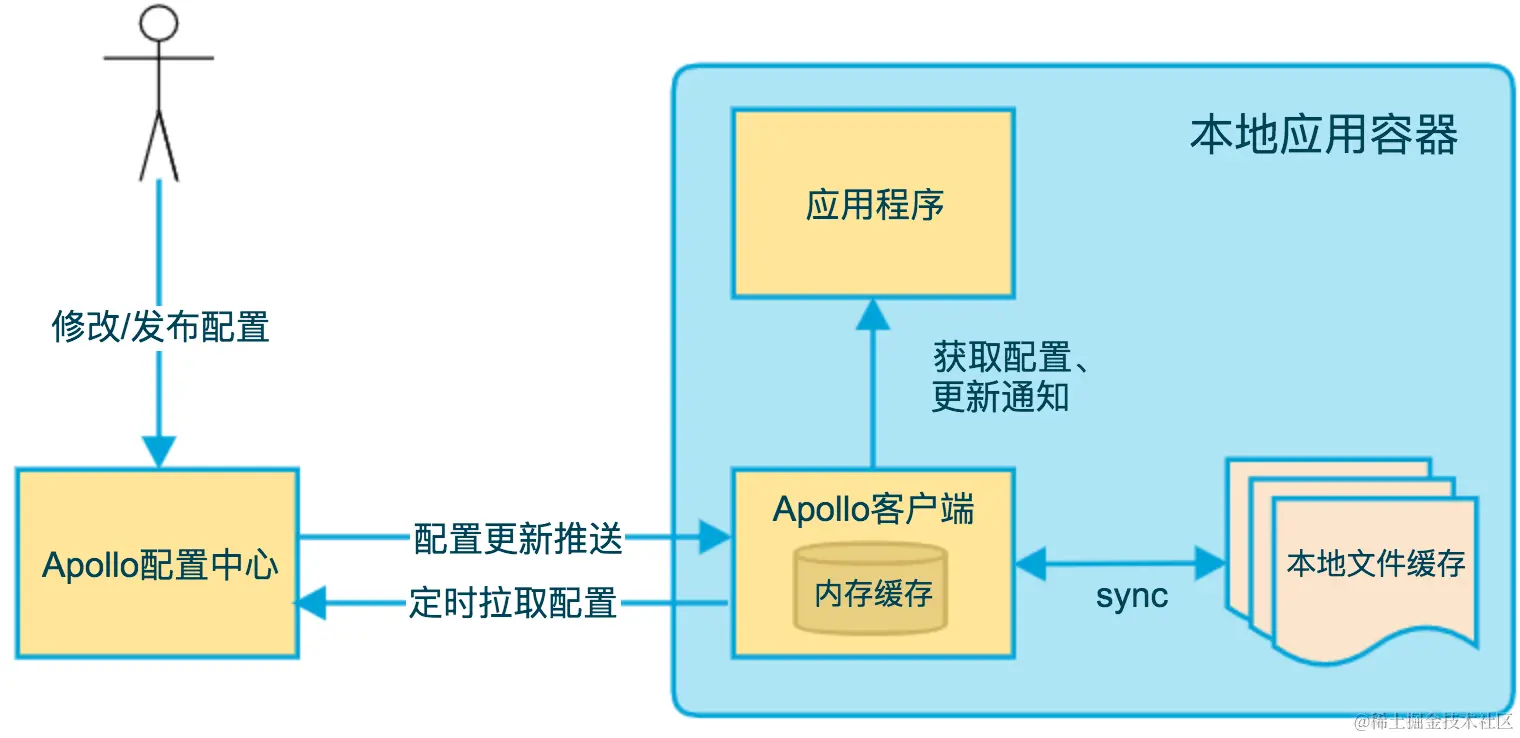

2.2 Apollo客户端原理

详见官方文档：Apollo 客户端的实现原理

  1. 客户端和服务端保持了一个长连接，从而能第一时间获得配置更新的推送。（通过 Http Long Polling 实现）
  2. 客户端还会定时从 Apollo 配置中心服务端拉取应用的最新配置。
  3. 客户端从 Apollo 配置中心服务端获取到应用的最新配置后，会保存在内存中。
  4. 客户端会把从服务端获取到的配置在本地文件系统缓存一份。
  5. 应用程序可以从 Apollo 客户端获取最新的配置、订阅配置更新通知。


三 了解jvm-sandbox-repeater

3.1 jvm-sandbox-repeater简介

jvm-sandbox-repeater 是 JVM-Sandbox 生态体系下的重要模块，它具备了 JVM-Sandbox 的所有特点，插件式设计便于快速适配各种中间件，封装请求录制/回放基础协议，也提供了通用可扩展的各种丰富API。

repeater 的核心能力有3个：1）通用录制/回放能力，2）快速可扩展API实现，3）standalone 工作模式。

3.2 repeater录制原理

录制的核心逻辑是基于 JVM-Sandbox 的 BEFORE、RETRUN、THROW 事件机制进行录制流程控制。通过下方代码可很好理解前述的三种事件机制。

// BEFORE
try {
​
   /*
    * do something...
    */
​
    // RETURN
    return;
​
} catch (Throwable cause) {
    // THROWS
}

基于 BEFORE、RETURN 和 THROWS 三个环节事件分离，沙箱的模块可以完成很多类AOP的操作。

  1. 可以感知和改变方法调用的入参。

  2. 可以感知和改变方法调用返回值和抛出的异常。

  3. 可以改变方法执行的流程

    • 在方法体执行之前直接返回自定义结果对象，原有方法代码将不会被执行。
    • 在方法体返回之前重新构造新的结果对象，甚至可以改变为抛出异常。
    • 在方法体抛出异常之后重新抛出新的异常，甚至可以改变为正常返回。

四 实现Apollo录制插件

实现 Apollo 录制有2个难点：1）什么时候录制；2）plugin 录制到数据怎么传递给 repeater。接下来陈述解决思路。

4.1 整体思路

image.png 难点：什么时候录制？

如图①，jvm-sandbox 需在 client 请求到配置数据后进行拦截，并通过反射获取到 Apollo 最新数据。

难点：plugin 录制到的数据传递给 repeater？

如图②，获取到的最新数据后，需与上一次数据进行对比。不一致则表示有更新，写入记录文件，一致则 return。通过该文件与 repeater 进行交互。

4.2 实现录制插件

Apollo 在应用启动阶段，会根据配置决定是否向 Spring 容器注入被托管的 properties 文件内容。

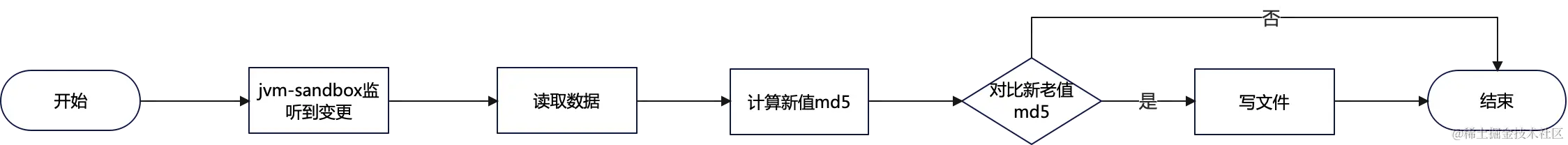

若配置中心有变更，client通过反射更新被标记的变量。若无变更，则和使用本地变量一样。录制实现流程如下 image.png

插件实现如下

1、新建 ApolloPlugin.class，主要用途：配置拦截方法和拦截事件。

@MetaInfServices(InvokePlugin.class)
public class ApolloPlugin extends AbstractInvokePluginAdapter {
    @Override
    protected List<EnhanceModel> getEnhanceModels() {
        EnhanceModel remoteConfigEM = EnhanceModel.builder()
                .classPattern("com.ctrip.framework.apollo.internals.RemoteConfigRepository")
                .methodPatterns(EnhanceModel.MethodPattern.transform(
                        "loadApolloConfig"))
                .watchTypes(Event.Type.BEFORE, Event.Type.RETURN, Event.Type.THROWS)
                .build();
        return Lists.newArrayList(remoteConfigEM);
    }
}

2、新建 ApolloListener.class，主要用途：拦截指定方法的不同事件。

此处会创建一个Apollo数据记录文件（ /tmp/linAo.properties ），用于记录 Apollo client 获取到的数据。

public class ApolloListener extends DefaultEventListener{
    static JSONObject jsonObject = new JSONObject();
    final String NEW_FILE = "/linAo.properties";
    final String REMOTE_CONFIG_REPOSITORY = "com.ctrip.framework.apollo.internals.RemoteConfigRepository";

    @Override
    protected void initContext(Event event){
        if(event.type == Event.Type.BEFORE){
            BeforeEvent beforeEvent = (BeforeEvent) event;
            Object target = beforeEvent.target;

            if(target.getClass().getName().equals(REMOTE_CONFIG_REPOSITORY)){
              if (beforeEvent.javaMethodName.equals("loadApolloConfig")) {
                    try {
                        // 通过反射获取最新值
                        // 对比新老数据的md5，不一致则更新linAo.properties，一致则return
                    } catch (Exception ex) {
                        LogUtil.warn("before event: RemoteConfigRepository#loadApolloConfig exception", ex);
                    }
                }
            }
        }
    }
}

通过上述2步，Apollo 的录制插件已编写完成。接下来需要把录制到的 Apollo 数据与录制到的流量进行绑定，并存储到 repeater 的 db。

五 主调用绑定Apollo子调用

repeater 录制的数据由「主调用」和「子调用」两部分组成。在录制 Apollo 的数据与录制 MyBatis、Http 的方式有所不同，主要区别在于：如果配置中心发生变更，客户端会通过反射更新已标记的变量；若无变更，则表现与使用本地变量相同。

在生产环境中，Apollo 不会持续推送配置变更，因此被标记的变量在数据未更新时表现与本地变量相同。由于录制插件无法适配到使用本地变量的情况，因此无法捕获调用行为并生成子调用。这种情况会导致录制时无法识别、从而在回放时无法进行 Mock。

录制时无法生成Apollo子调用存在2个难点：1）如何构建 Apollo 子调用；2）构建的自定义子调用如何绑定到主调用。

接下来先简介什么是主/子调用，在讲解如何生成自定义子调用，并绑定到主调用。

5.1 什么是主/子调用

@RestController
public class GreetingController {
    // 业务接口-1
    @Autowired
    BizInterface1 bizInterface1;
​
    // 业务接口-2
    @Autowired
    BizInterface2 bizInterface2;
​
    @RequestMapping("/calc")
    public Integer calc() {
        Integer i = bizInterface1.getValue();
        Integer j = bizInterface2.getValue();
        return i - j;
    }
}

上述示例中，http 调用是入口调用（也称为主调用），业务接口调用称为子调用。 image.png

5.2 如何构建Apollo子调用

难点：如何构建Apollo 子调用？

Apollo 录制插件会创建一个记录文件（ /tmp/linAo.properties ），用于存储最新的 Apollo 数据。在构建 Apollo 的子调用时，需要将记录的 Apollo 数据转换成子调用的格式。

难点：构建的自定义子调用如何绑定到主调用？

若应用下存在记录文件（ /tmp/linAo.properties ），则表示该启用了 Apollo；若无该文件，则表示未启用 Apollo。

构建并绑定代码如下

com.alibaba.jvm.sandbox.repeater.plugin.core.impl.api.DefaultInvocationListener#onInvocation
​
@Override
public void onInvocation(Invocation invocation){
    ...
    if(invocation.isEntrance()){
        ApplicationModel am = ApplicationModel.instance();
        RecordModel recordModel = new RecordModel();
        // 存在linAo.properties，则生成自定义子调用，并添加到subInvocation
        recordModel.setSubInvocations(addApolloSubInvocation(RecordCache.getSubInvocation(invocation.getTraceId()), invocation, am.getConfig().getApolloExclusionsNameSpaces()));
        ...
    }
    ...
}
​
List<Invocation> addApolloSubInvocation(List<Invocation> subInvocation, Invocation mainInvocation, List<String> apolloExclusionsNameSpaces) {
    try {
      Long t = System.currentTimeMillis();
      // 读取记录文件
      JSONObject jsonObject = ApolloUtil.readApolloFile();

      if (jsonObject != null && !jsonObject.isEmpty()) {
        for (String key : jsonObject.keySet()) {
          // 过滤没用到的namespace
          if (apolloExclusionsNameSpaces.contains(key)) {
            jsonObject.remove(key);
          }
        }
​
        // 手动构建子调用
        Invocation apolloInvocation = new Invocation();
        apolloInvocation.setIdentity(new Identity("apollo", jsonObject.keySet().toString(), "linAo", new HashMap<String, String>(1)));
        apolloInvocation.setType(InvokeType.APOLLO);
        apolloInvocation.setTraceId(subInvocation != null ? subInvocation.get(subInvocation.size() - 1).getTraceId() : mainInvocation.getTraceId());
        apolloInvocation.setIndex(subInvocation != null ? subInvocation.size() + 1 : 0);
        apolloInvocation.setResponse(jsonObject);
        apolloInvocation.setStart(t - 1);
        apolloInvocation.setEnd(t + 3);
        apolloInvocation.setInvokeId(subInvocation != null ? subInvocation.get(subInvocation.size() - 1).getInvokeId() + 1 : mainInvocation.getInvokeId() + 1);
        apolloInvocation.setProcessId(subInvocation != null ? subInvocation.get(subInvocation.size() - 1).getProcessId() + 1 : mainInvocation.getProcessId() + 1);
        apolloInvocation.setSerializeToken(subInvocation != null ? subInvocation.get(subInvocation.size() - 1).getSerializeToken() : mainInvocation.getSerializeToken());
        SerializerWrapper.inTimeSerialize(apolloInvocation);

        if (subInvocation == null) {
          subInvocation = new ArrayList<Invocation>();
        }

        // 追加Apollo子调用
        subInvocation.add(apolloInvocation);
      }
    } catch (Exception e) {
      log.error("apollo invocation serialize error", e);
    }
    return subInvocation;
  }

至此，录制 Apollo 数据 -> 手动构建 Apollo 子调用 -> 绑定主调用 -> 数据落库，已全部实现。最终实现如下图 image.png

六 尾声

本文只讨论 Apollo 的录制功能，由于 Apollo 不同版本之间存在差异，回放功能目前正在开发中。

在实现插件的过程中，我了解到了sandbox 的拦截原理，并且对 repeater 的部分代码进行了初步阅读。接下来，我计划利用 sandbox 来开发一些与我们业务相关的质量工具。
