一、 Keepalive 基础
- 基于vrrp协议完成地址流动
- 为vip地址所在的节点生成ipvs规则(在配置文件中预先定义)
- 为ipvs集群的各RS做健康状态检测
- 基于脚本调用接口完成脚本中定义的功能，进而影响集群事务，以此支持nginx、haproxy等服务
1. VRRP相关技术
VRRP（虚拟路由冗余协议）
-
通告
- 单播
- 组播
- 广播
-
工作方式
- 抢占式
- 非抢占式
- 延迟抢占模式
-
安全认证
- 无认证
- 简单字符认证：预共享密钥
- MD5
-
工作模式
- 主/备：单虚拟路径器
- 主/主：主/备（虚拟路由器1），备/主（虚拟路由器2）
2. VRRP相关术语
-
虚拟路由器：Virtual Router 不是真实存在 ，虚构出来的
- 虚拟路由器标识：VRID(0-255)，唯一标识虚拟路由器
- VIP：Virtual IP 对外提供服务的地址
- VMAC：Virutal MAC (00-00-5e-00-01-VRID)
-
物理路由器：
- master：主设备
- backup：备用设备
- priority：优先级
3. keepalived架构
-
用户空间核心组件：
- vrrp stack：VIP消息通告 虚拟ip
- checkers：监测real server（简单来说 就是监控后端真实服务器的服务）是否存活
- system call：实现 vrrp 协议状态转换时调用脚本的功能
- SMTP：邮件组件（报警邮件）
- IPVS wrapper：生成IPVS规则（直接生成ipvsadm）
- Netlink Reflector：网络接口（将虚拟地址ip（vip）地址飘动）
- WatchDog：监控进程（整个架构是否有问题）
-
控制组件：提供keepalived.conf 的解析器，完成Keepalived配置
-
IO复用器：针对网络目的而优化的自己的线程抽象
-
内存管理组件：为某些通用的内存管理功能（例如分配，重新分配，发布等）提供访问权限
二、 安装 keepalive
1. yum安装
[root@node6 ~]# yum install keepalived -y
[root@node6 ~]# rpm -qc keepalived //配置文件
/etc/keepalived/keepalived.conf
/etc/sysconfig/keepalived
[root@node6 ~]# vim /etc/keepalived/keepalived.conf //修改网卡名称
interface eth33
2. 编译安装
//安装依赖包环境
yum install gcc curl openssl-devel libnl3-devel net-snmp-devel -y
//官网下载安装包（ https://keepalived.org/download.html ）
wget https://keepalived.org/software/keepalived-2.2.2.tar.gz
//解压安装包
tar xf keepalived-2.2.2.tar.gz
cd keepalived-2.2.2/
//编译安装
./configure --prefix=/usr/local/keepalived
make && make install
//yum安装会自动生成service文件
//编译好后，服务起不来是因为没有配置文件 /etc/keepalived/keepalived.conf
//复制配置文件
mkdir /etc/keepalived
cp /usr/local/keepalived/etc/keepalived/keepalived.conf /etc/keepalived/keepalived.conf
//修改配置文件21行 的网卡名称，否则起不来
sed -i 's/eth0/ens33/'
三、 Keepalived 相关文件
-
软件包名：keepalived
-
主程序文件：/usr/sbin/keepalived
-
主配置文件：
/etc/keepalived/keepalived.conf -
配置文件示例：
- yum： /usr/share/doc/keepalived-1.3.5/samples
- 编译：/usr/share/doc/keepalived/
-
Unit File：/lib/systemd/system/keepalived.service
-
Unit File的环境配置文件：/etc/sysconfig/keepalived CentOS
1. 配置组成
/etc/keepalived/keepalived.conf 配置组成
-
GLOBAL CONFIGURATION （全局配置）
- 定义邮件配置、route_id 、vrrp配置、组播地址 等
-
VRRP CONFIGURATION （虚拟路由器设置）
- 定义vrrp协议中的每个vrrp虚拟路由器的规则，基本信息
-
LVS CONFIGURATION（lvs设置）
- lvs调度服务器的规则设置 和 真实服务器的设置
2. 全局配置内容详解

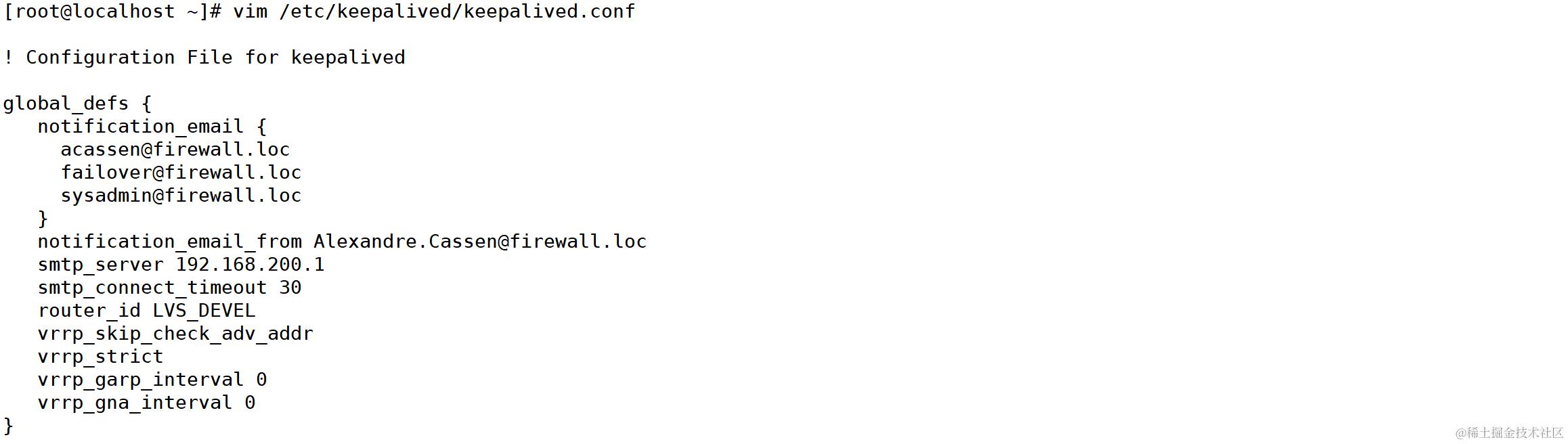

global_defs {
notification_email {
root@localhost
//keepalived 发生故障切换时邮件发送的目标邮箱，可以按行区分写多个
root@localhost
360601212@qq.com
}
notification_email_from keepalived@localhost //发邮件的地址
smtp_server 127.0.0.1 //邮件服务器地址
smtp_connect_timeout 30 //邮件服务器连接timeout
router_id LVS01 //每个keepalived主机唯一标识，建议使用当前主机名，但多节点重名不影响
vrrp_skip_check_adv_addr //对所有通告报文都检查，会比较消耗性能，启用此配置后，如果收到的通告报文和上一个报文是同一个路由器，则跳过检查，默认值为全检查
vrrp_strict //严格遵守VRRP协议,启用此项后以下状况将无法启动服务:1.无VIP地址 2.配置了单播邻居 3.在VRRP版本2中有IPv6地址，开启动此项并且没有配置vrrp_iptables时会自动开启iptables防火墙规则，默认导致VIP无法访问,建议不加此项配置。
vrrp_garp_interval 0 //gratuitous ARP messages 免费ARP报文发送延迟，0表示不延迟
vrrp_gna_interval 0 //unsolicited NA messages （不请自来）消息发送延迟
vrrp_mcast_group4 225.0.0.18 //指定组播IP地址范围：224.0.0.0到239.255.255.255,默认值：224.0.0.18
vrrp_iptables //此项和vrrp_strict同时开启时，则不会添加防火墙规则,如果无配置vrrp_strict项,则无需启用此项配置
}
注意：启用 vrrp_strict 时，不能启用单播
3. 虚拟路由器配置内容详解
`格式`
vrrp_instance <STRING> { //<String>为vrrp的实例名,一般为业务名称
配置参数
......
}
`配置参数`
state MASTER|BACKUP //当前节点在此虚拟路由器上的初始状态，状态为MASTER或者BACKUP
interface IFACE_NAME //绑定为当前虚拟路由器使用的物理接口，如：eth0,bond0,br0,可以和VIP不在一个网卡
virtual_router_id VRID //每个虚拟路由器惟一标识，范围：0-255，每个虚拟路由器此值必须唯一，否则服务无法启动，同属一个虚拟路由器的多个keepalived节点必须相同,务必要确认在同一网络中此值必须唯一
priority 100 //当前物理节点在此虚拟路由器的优先级，范围：1-254，值越大优先级越高,每个keepalived主机节点此值不同（主高 从低）
advert_int 1 //vrrp通告的时间间隔，默认1s，主告诉从自己还活着
authentication { //认证机制
auth_type AH|PASS //AH为IPSEC认证(不推荐),PASS为简单密码(建议使用)
auth_pass <PASSWORD> //预共享密钥，仅前8位有效，同一个虚拟路由器的多个keepalived节点必须一样
}
virtual_ipaddress { //虚拟IP,生产环境可能指定上百个IP地址
192.168.100.188 //指定VIP，不指定网卡，默认为,注意：不指定/prefix,默认为/32
192.168.200.188/24 dev eth1 //指定VIP的网卡，建议和interface指令指定的岗卡不在一个网卡
192.168.200.102/24 dev eth2 label eth2:1 //指定VIP的网卡label ifconfig eth2:1 192.168.200.102/24
}
track_interface { //配置监控网络接口，一旦出现故障，则转为FAULT状态实现地址转移
eth0
eth1
…
}

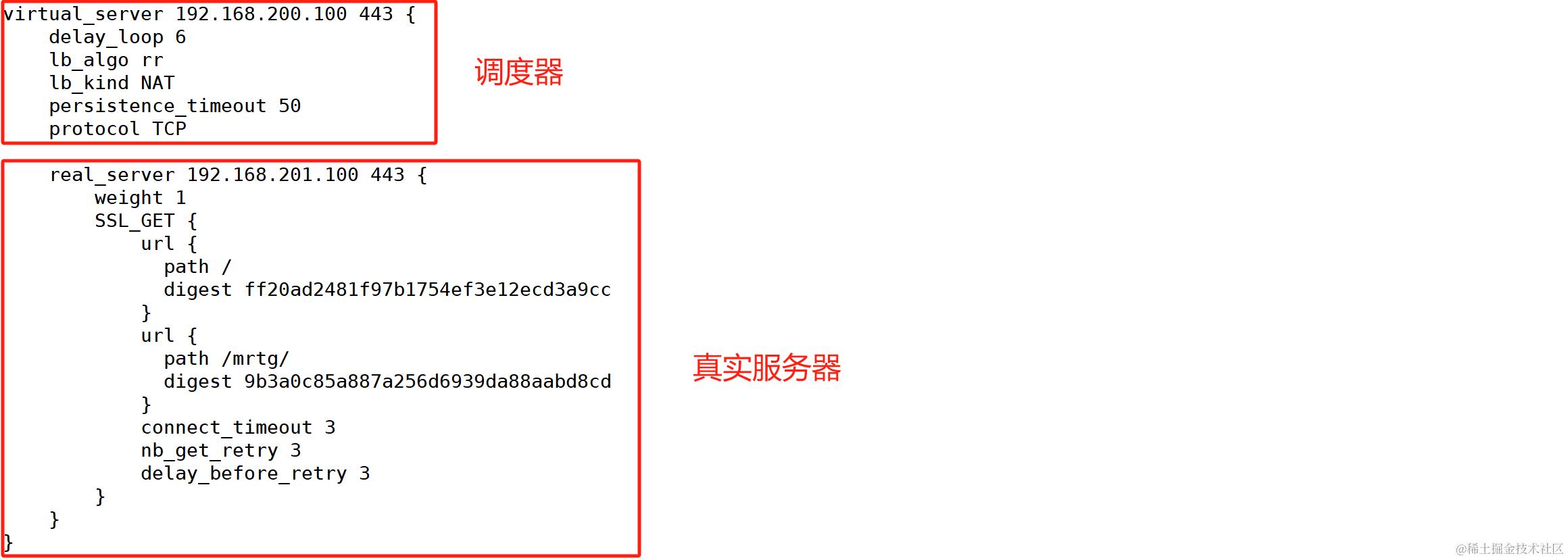

4. lvs配置内容详解
virtual_server 192.168.91.188 80 { //调度器ip 端口
delay_loop 6 //健康间隔时间6秒
lb_algo rr //调度算法轮询
lb_kind NAT //lvs模式为NAT
persistence_timeout 50 //连接保持时间改为50
protocol TCP //采用TCP协议
real_server 192.168.91.103 80 { //真实服务器地址
weight 1 //节点权重
TCP_CHECK { //检查方式
connect_port 80 //检查目标端口
connect_timeout 3 //连接超时
nb_get_retry 3 //重试次数
delay_before_retry 3 //重试间隔时间
}
}
四、调优
1. 调整工作方式
默认是立即抢占，会造成两次网络动荡，建议根据情况进行调整
只有立即抢占模式的是一个master一个backup；不抢占和延迟抢占 state需全部设置为backup

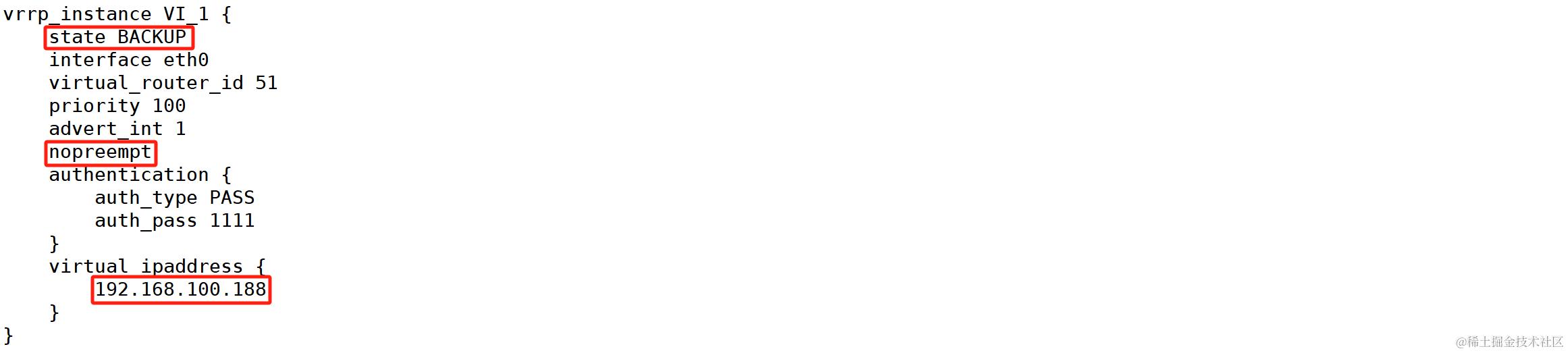

实验：不抢占
nopreempt
//在虚拟路由器设置中添加此行，改为不抢占

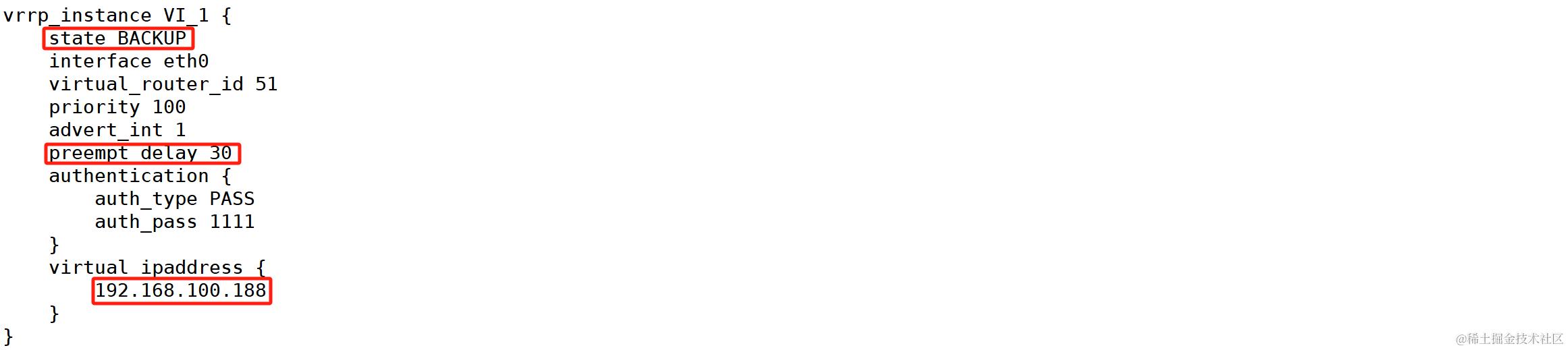

实验：延迟抢占
preempt_delay 30
//在虚拟路由器设置中添加此行，改为延迟抢占。指定抢占延迟时间为30s，默认延迟300s
2. 单播多播地址

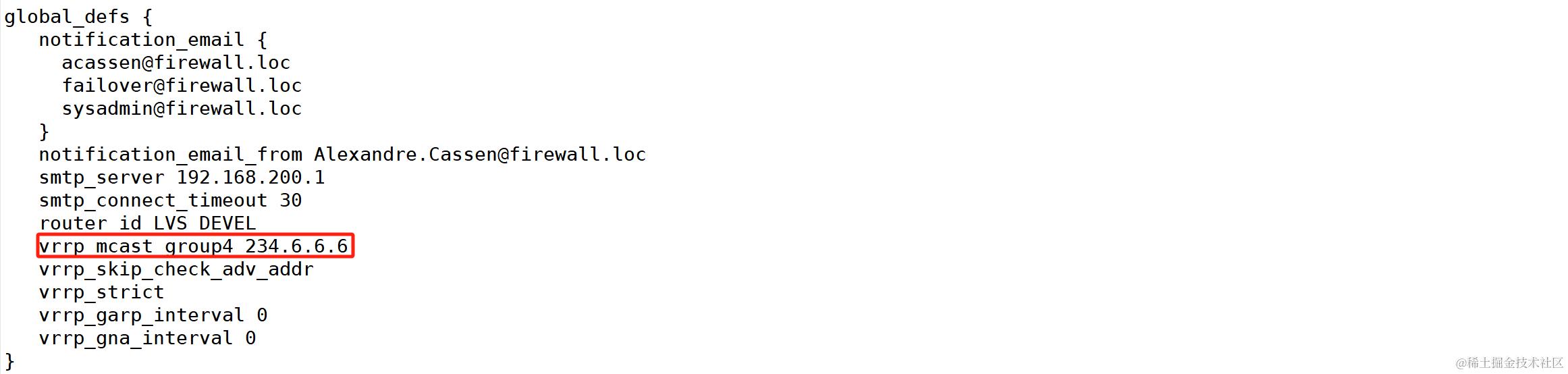

实验：修改多播
vrrp_mcast_group4 234.6.6.6
//在全局配置中添加此行

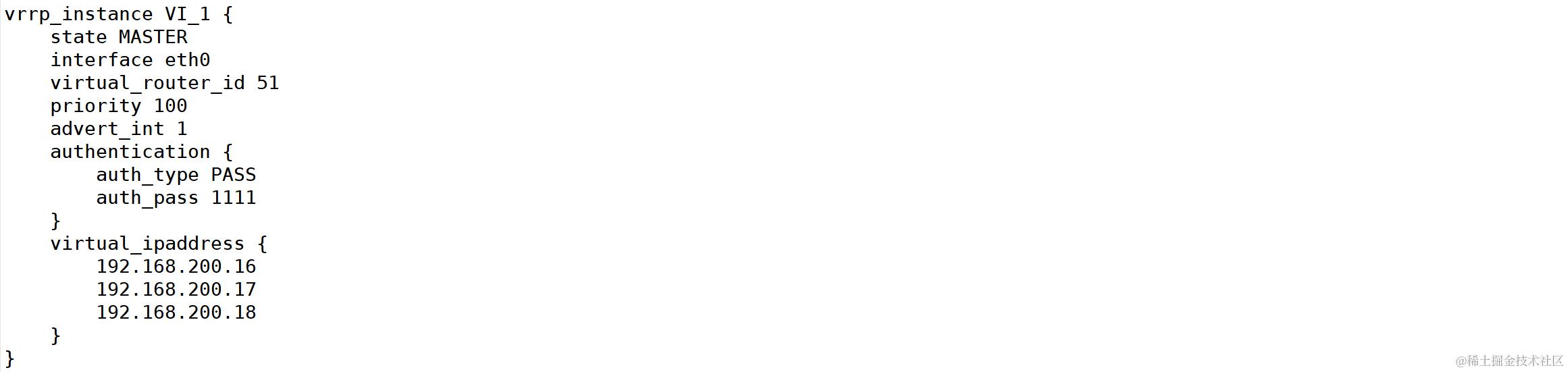

实验：修改单播

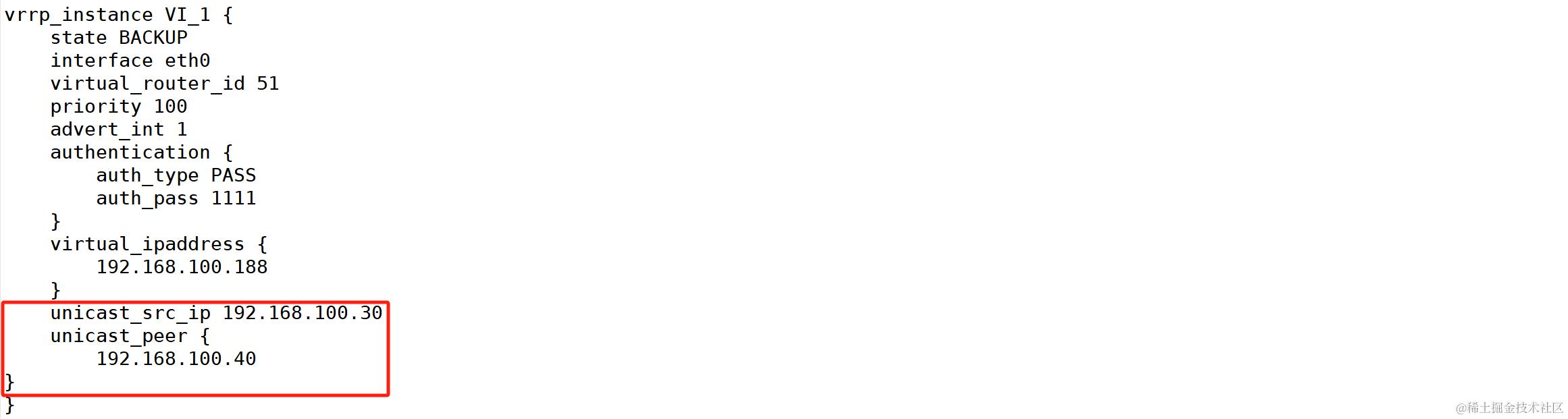

`主服务器`
//在虚拟路由器设置中添加
unicast_src_ip 192.168.204.10 //本机IP
unicast_peer {
192.168.204.20 //指向对方主机IP 如果有多个keepalived,在下面加其它节点的IP
}

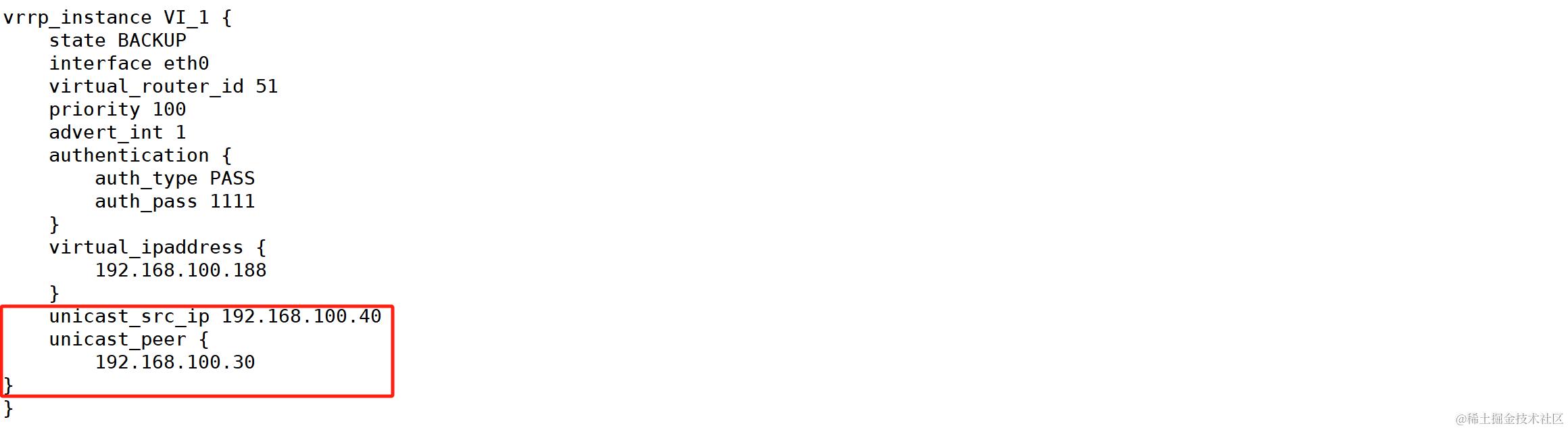

`从服务器`
//在虚拟路由器设置中添加
unicast_src_ip 192.168.204.20 //本机IP
unicast_peer {
192.168.204.10 //指向对方主机IP 如果有多个keepalived,在下面加其它节点的IP
}
3. 日志功能
开启单独日志功能

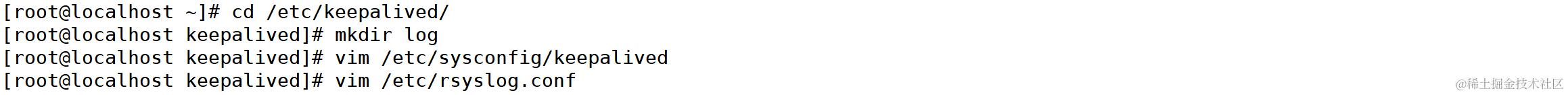

[root@localhost keepalived]# cd /etc/keepalived/
[root@localhost keepalived]# mkdir log //创建一个单独存放日志的文件夹

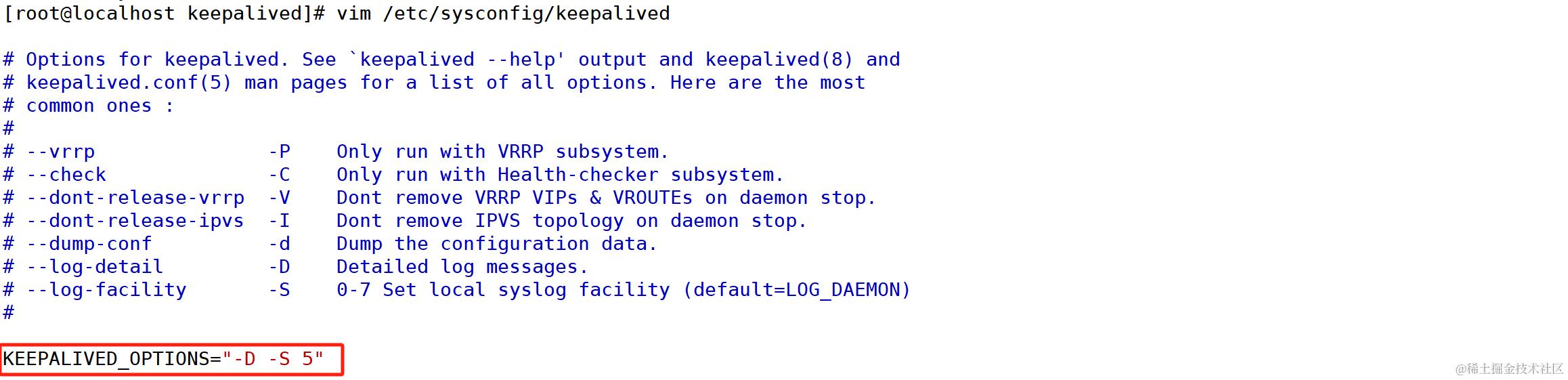

[root@localhost keepalived]# vim /etc/sysconfig/keepalived
KEEPALIVED_OPTIONS="-D -S 5"

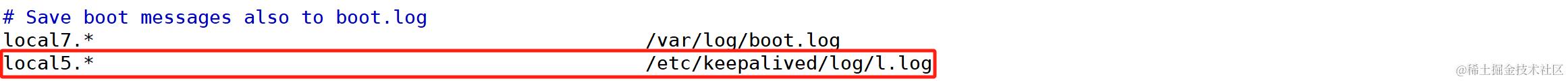

[root@localhost keepalived]# vim /etc/rsyslog.conf
local5.* /etc/keepalived/log/l.log
[root@localhost keepalived]# systemctl restart keepalived.service
[root@localhost keepalived]# systemctl restart rsyslog.service

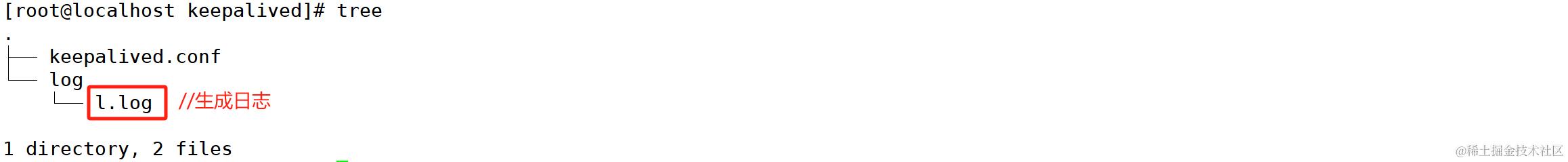

[root@localhost keepalived]# tree
.
├── keepalived.conf
└── log
└── l.log //生成日志
1 directory, 2 files
五、Keepalive 脑裂
1. 什么是脑裂？
在高可用（HA）系统中，当联系2个节点的“心跳线”断开时，本来为一整体、动作协调的HA系统，就分裂成为2个独立的个体。 由于相互失去了联系，都以为是对方出了故障。两个节点上的HA软件像“裂脑人”一样，争抢“共享资源”、争起“应用服务”，就会发生严重后果。共享资源被瓜分、两边“服务”都起不来了；或者两边“服务”都起来了，但同时读写“共享存储”，导致数据损坏。
2. 都有哪些原因导致脑裂？
- 高可用服务器对之间心跳线链路发生故障，导致无法正常通信
- 心跳线坏了（包括断了，老化）
- 心跳线间连接的设备故障（网卡及交换机）
- 网卡及相关驱动坏了，ip配置及冲突问题（网卡直连）
- 高可用服务器上开启了 iptables防火墙阻挡了心跳消息传输
- 高可用服务器上心跳网卡地址等信息配置不正确，导致发送心跳失败
- 其他服务配置不当等原因，如心跳方式不同，心跳广插冲突、软件Bug等
- 多组keepalive服务器造成 组播冲突
3. 如何解决keepalived脑裂问题？
- 同时使用串行电缆和以太网电缆连接、同时使用两条心跳线路，这样一条线路断了，另外一条还是好的，依然能传送心跳消息
- 当检查脑裂时强行关闭一个心跳节点（这个功能需要特殊设备支持，如stonith、fence）相当于备节点接收不到心跳消息，通过单独的线路发送关机命令关闭主节点的电源
`模拟脑裂`
单播
[root@localhost keepalived]#iptables -A INPUT -s 192.168.204.20 -j REJECT
//在备份主机中加入此项
[root@localhost keepalived]#ip a
//可以在主备上都发现vip地址
六、 VRRP Script
keepalived利用 VRRP Script 技术，可以调用外部的辅助脚本进行资源监控，并根据监控的结果实现优先动态调整，从而实现其它应用的高可用性功能。
keepalived可以和任何软件组合，形成高可用的架构★
1. VRRP Script 配置
分两步实现：①定义脚本； ②调用脚本。
定义脚本
vrrp_script：自定义资源监控脚本，vrrp实例根据脚本返回值，公共定义，可被多个实例调用，定义在vrrp实例之外的独立配置块，一般放在global_defs设置块之后。通常此脚本用于监控指定应用的状态。一旦发现应用的状态异常，则触发对MASTER节点的权重减至低于SLAVE节点，从而实现 VIP 切换到 SLAVE 节点。
vrrp_script <SCRIPT_NAME> {
script <STRING>|<QUOTED-STRING> //此脚本返回值为非0时，会触发下面OPTIONS执行
OPTIONS
}
`示例：`
vrrp_script cxk {
script "/opt/nginx.sh"
interval 5 //每隔5s 执行上面的脚本 测试 nginx 是否存活
weight -30 //自动减优先级 30
fall 2 //nginx 测试失败了 1次失败不算 需要2次失败 才认定你真的死了
rise 2 //ngnix恢复了 测试2次都是正常 才让你变回主
}
调用脚本
track_script：调用vrrp_script定义的脚本去监控资源，定义在VRRP实例之内，调用事先定义的vrrp_script
track_script {
SCRIPT_NAME_1
SCRIPT_NAME_2
}
七、LVS+Keepalived 实验
搭建环境：
主LVS+Keepalived:192.168.100.10
备LVS+Keepalived:192.168.100.20
真实服务器1:192.168.100.30
真实服务器2:192.168.100.40
客户端：192.168.100.50
虚拟IP：192.168.100.123
1.搭建真实服务器1和真实服务器2
真实服务器1
#关闭防火墙
[root@localhost ~]# systemctl stop firewalld
[root@localhost ~]# setenforce 0
#yum安装httpd作真实服务器页面
[root@localhost ~]# yum install httpd -y
[root@localhost ~]# systemctl start httpd
#编写配置文件,关闭长连接
[root@localhost ~]# vim /etc/httpd/conf/httpd.conf
keepalive off //可以写在最下面,注意keepalive不加d
#准备web页面
[root@localhost ~]# echo "7-3" > /var/www/html/index.html
[root@localhost ~]# cat /var/www/html/index.html
7-3
#关闭ARP广播
[root@localhost ~]# vim /etc/sysctl.conf
[root@localhost ~]# sysctl -p
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
#添加虚拟网卡和虚拟IP
[root@localhost ~]# ifconfig ens33:0 192.168.100.123/24
真实服务器2
#关闭防火墙
[root@localhost ~]# systemctl stop firewalld
[root@localhost ~]# setenforce 0
#yum安装httpd作真实服务器页面
[root@localhost ~]# yum install httpd -y
[root@localhost ~]# systemctl start httpd
#编写配置文件,关闭长连接
[root@localhost ~]# vim /etc/httpd/conf/httpd.conf
keepalive off //可以写在最下面,注意keepalive不加d
#准备web页面
[root@localhost ~]# echo "7-4" > /var/www/html/index.html
[root@localhost ~]# cat /var/www/html/index.html
7-4
#关闭ARP广播
[root@localhost ~]# vim /etc/sysctl.conf
[root@localhost ~]# sysctl -p
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
#添加虚拟网卡和虚拟IP
[root@localhost ~]# ifconfig ens33:0 192.168.100.123/24
2.搭建主LVS+Keepalived
#关闭防火墙
[root@localhost ~]# systemctl stop firewalld
[root@localhost ~]# setenforce 0
[root@localhost ~]# yum install ipvsadm.x86_64 keepalived.x86_64 -y
[root@localhost ~]# ipvsadm-save > /etc/sysconfig/ipvsadm //启动ipvsadm软件
[root@localhost ~]# systemctl start ipvsadm
[root@localhost ~]# systemctl status ipvsadm
#验证真实服务器1和真实服务器2的页面是否成功
[root@localhost ~]# curl 192.168.100.30
7-3
[root@localhost ~]# curl 192.168.100.40
7-4
#配置Keepalived
[root@localhost ~]# cd /etc/keepalived/
[root@localhost keepalived]# cp keepalived.conf keepalived.conf.bak //备份
[root@localhost keepalived]# vim keepalived.conf //编辑Keepalived配置文件
Configuration File for keepalived
global_defs {
notification_email {
acassen@firewall.loc
failover@firewall.loc
sysadmin@firewall.loc
}
notification_email_from Alexandre.Cassen@firewall.loc
smtp_server 127.0.0.1 //修改邮箱指向自己
smtp_connect_timeout 30
router_id LVS_01 //指定服务器名称主备需要不一样
vrrp_skip_check_adv_addr
#vrrp_strict //需要#注释,否则服务启动有问题
vrrp_garp_interval 0
vrrp_gna_interval 0
}
vrrp_instance VI_1 {
state MASTER //指定服务器类型MASTER为主 BACKUP为备
interface ens33 //修改网卡名称为ens33
virtual_router_id 51 //指定虚拟路由器的ID号主备需要一致
priority 100 //设定优先级数字越大优先级越高，准备需要不一样
advert_int 1 //通告间隔（查看是否存活）
authentication {
auth_type PASS //认证类型
auth_pass 1111 //修改验证密码，主备需要一样
}
virtual_ipaddress {
192.168.100.123 //指定群集vip地址
}
}
#在下面添加VIP服务和真实服务器服务
virtual_server 192.168.100.123 80 { //VIP地址
delay_loop 6 //健康间隔时间6秒
lb_algo rr //调度算法轮询
lb_kind DR //LVS模式为DR
persistence_timeout 0 //连接保持时间改为0 否则 无法体现效果
protocol TCP //采用TCP协议
real_server 192.168.100.30 80 { //真实服务器地址
weight 1 //节点权重
TCP_CHECK {
connect_port 80 //检查目标端口
connect_timeout 3 //连接超时
nb_get_retry 3 //重试次数
delay_before_retry 3 //重试间隔时间
}
}
real_server 192.168.100.40 80 { //真实服务器地址
weight 1 //节点权重
TCP_CHECK {
connect_port 80 //检查目标端口
connect_timeout 3 //连接超时
nb_get_retry 3 //重试次数
delay_before_retry 3 //重试间隔时间
}
}
}
注意：一定要注意括号的数量，并且括号要对齐！！！
[root@localhost keepalived]# systemctl start keepalived.service //开启Keepalived
[root@localhost keepalived]# ip a //查看虚拟IP
特别提醒：ip a 可以查看虚拟IP的命令,ifconfig 看不到虚拟IP
将Keepalived的配置文件远程拷贝到备LVS+Keepalived
[root@localhost keepalived]# scp keepalived.conf 192.168.100.20:/etc/keepalived/
The authenticity of host '192.168.100.20 (192.168.100.20)' can't be established.
ECDSA key fingerprint is SHA256:dcf/xkbo/Zo0CZzly1+77TJ3/QqfEA9ls8R3fGLrxf8.
ECDSA key fingerprint is MD5:f7:5c:f4:c8:de:18:21:63:99:ae:e2:86:15:be:1b:7a.
Are you sure you want to continue connecting (yes/no)? yes
Warning: Permanently added '192.168.100.20' (ECDSA) to the list of known hosts.
root@192.168.100.20's password:
keepalived.conf 100% 4116 177.0KB/s 00:00
#重新关闭和开启Keepalived
[root@localhost keepalived]# systemctl stop keepalived.service
[root@localhost keepalived]# systemctl start keepalived.service
3.搭建备LVS+Keepalived
#关闭防火墙
[root@localhost ~]# systemctl stop firewalld
[root@localhost ~]# setenforce 0
[root@localhost ~]# yum install ipvsadm.x86_64 keepalived.x86_64 -y
[root@localhost ~]# ipvsadm-save > /etc/sysconfig/ipvsadm //启动ipvsadm软件
[root@localhost ~]# systemctl start ipvsadm
[root@localhost ~]# systemctl status ipvsadm
#修改Keepalived配置文件
[root@localhost keepalived]# cp keepalived.conf keepalived.conf.bak
[root@localhost keepalived]# vim keepalived.conf
修改全局配置：
router_id LVS_02
虚拟路由配置：
state BACKUP //改成备
priority 80 //优先级改小一点，80
[root@localhost keepalived]# systemctl start keepalived.service //开启Keepalived
[root@localhost keepalived]# ip a //查看虚拟IP
注意：查看虚拟IP，但是看不到192.168.125.123的虚拟地址，因为谁是主，虚拟地址就在谁的上面。
#重新关闭和开启Keepalived
[root@localhost keepalived]# systemctl stop keepalived.service
[root@localhost keepalived]# systemctl start keepalived.service
