TIA博途(V19)ModbusTCP仿真
使用工具：TIA博途(V19)与PLCSIM-Advance V6.0（以及测试ModbusTcp的工具Modbus Poll）

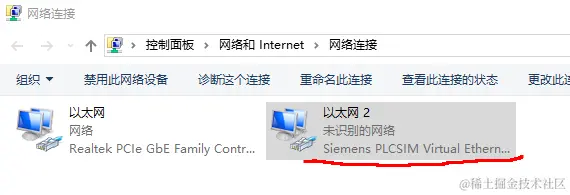

安装完TIA博途(V19)与PLCSIM-Advance V6.0后，电脑里应该会出现一个“Siemens PLCSIM Virtual Ethernet Adapter”：

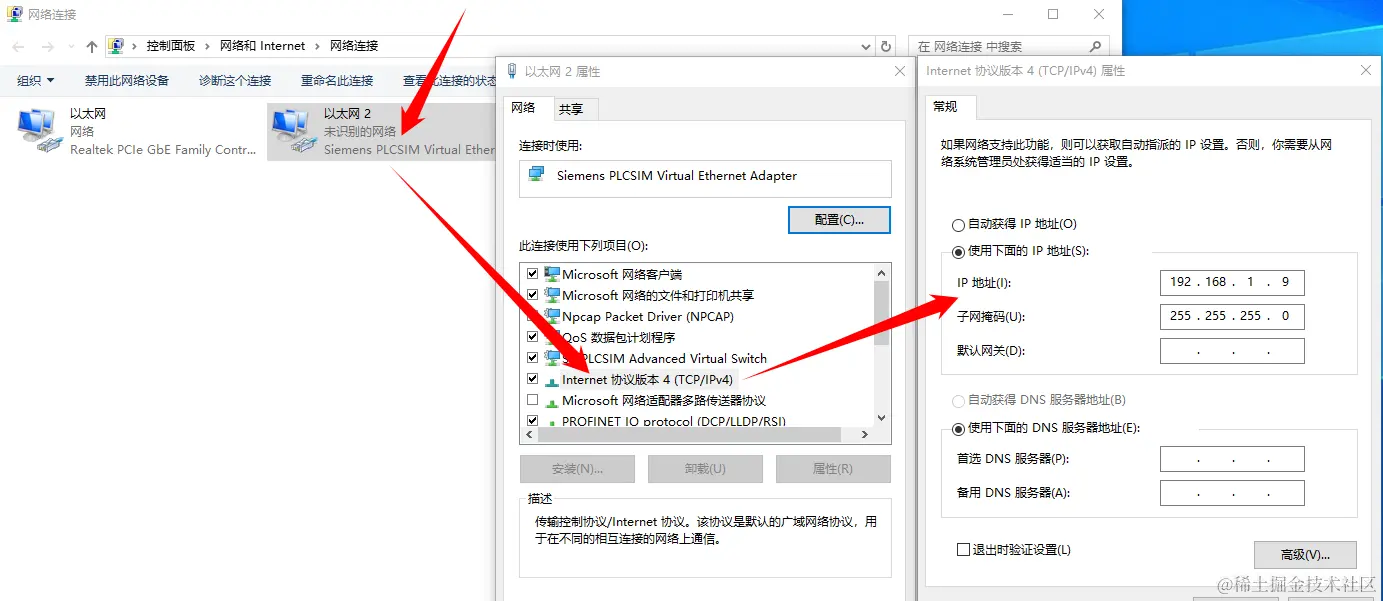

配置一下该网络的ip网段与子网掩码：
打开PLCSIM-Advanced V6.0：
如果只是想仿真一个PLC服务器，就只点选“TCP/IP Single Adapter”（Advanced v6.0与之前V3.0稍微不同的地方估计就是这里了），TCP/IP communication选择“Local(本地)”,之后PLC的名字就以今天的日期命名，IP地址要与刚刚网络中配置的IP地址在同一个网段，PLC型号是1500系列，点击Start即可。
启动TIA博途 V19

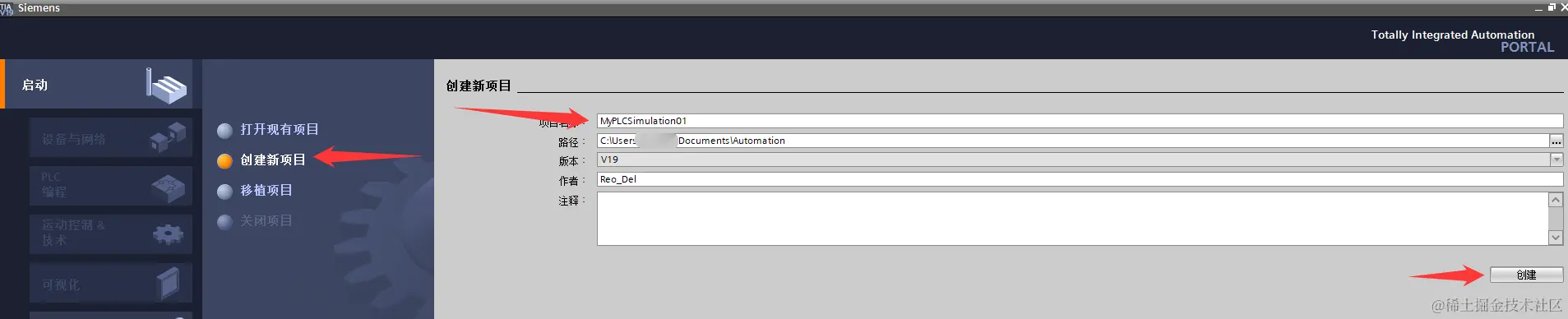

创建新项目，随便起个名字，再选择“打开项目视图”：

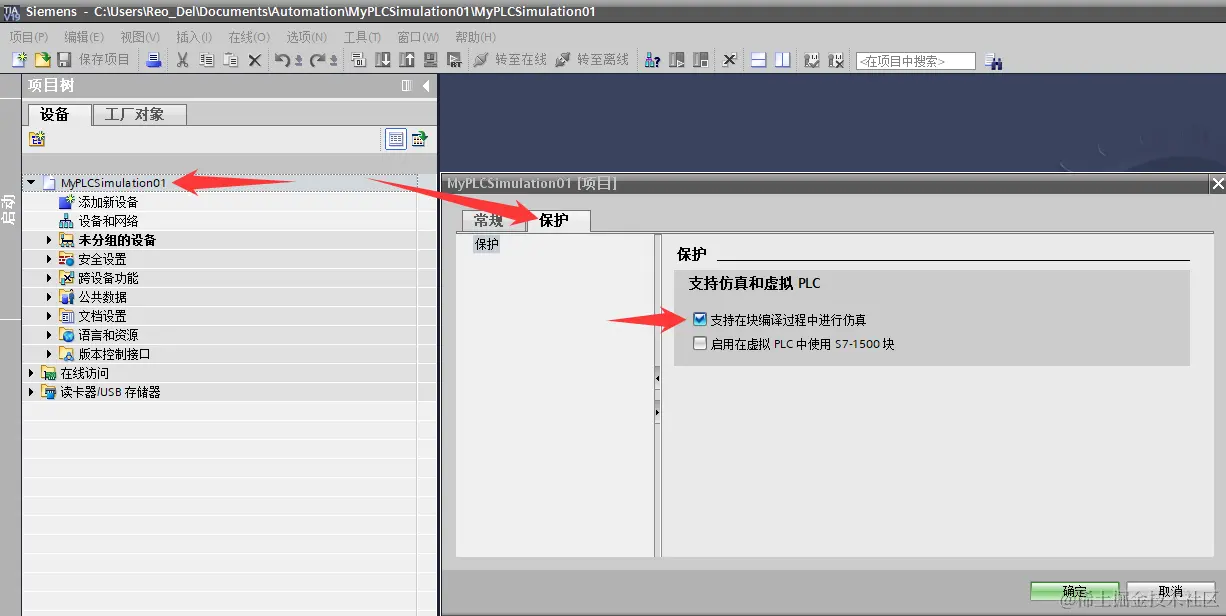

右键自己的项目名称，点击“属性”，在“保护”栏中，勾选“支持在块编译过程中进行仿真”：

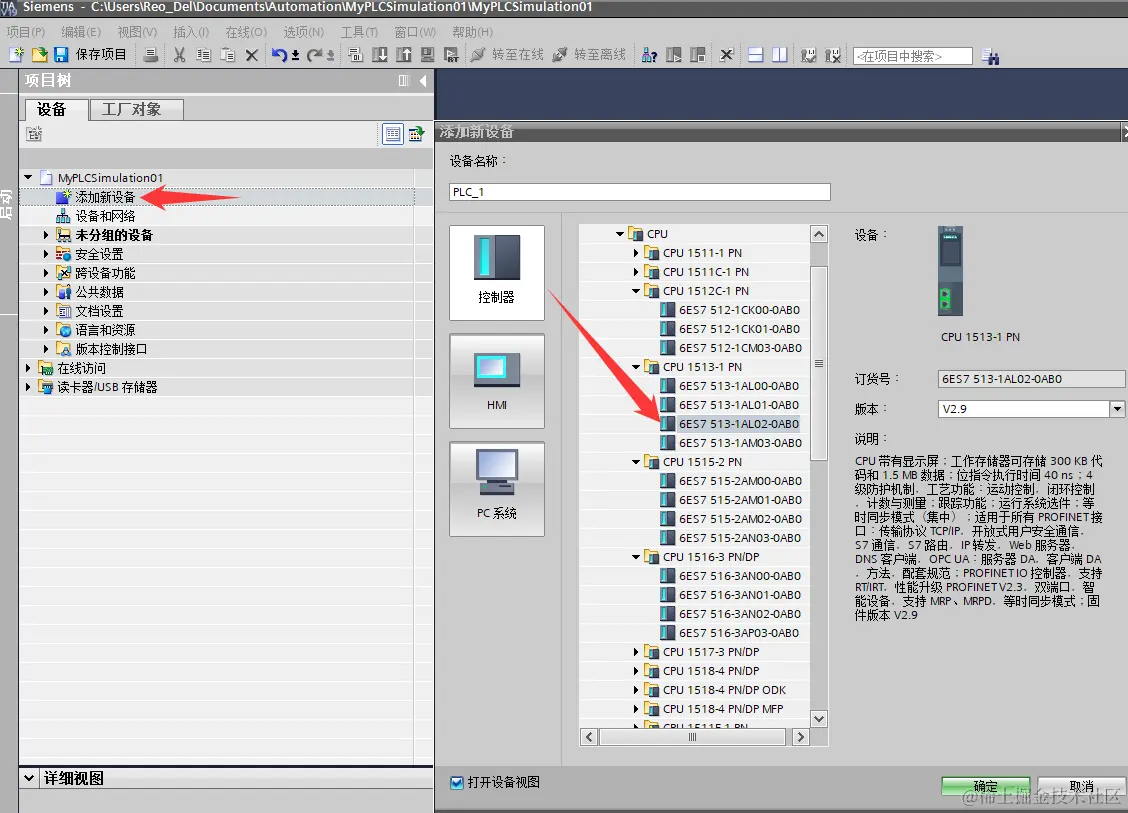

双击“添加新设备”，选择一个1500系列的CPU（1513、1515，1516...都行）：

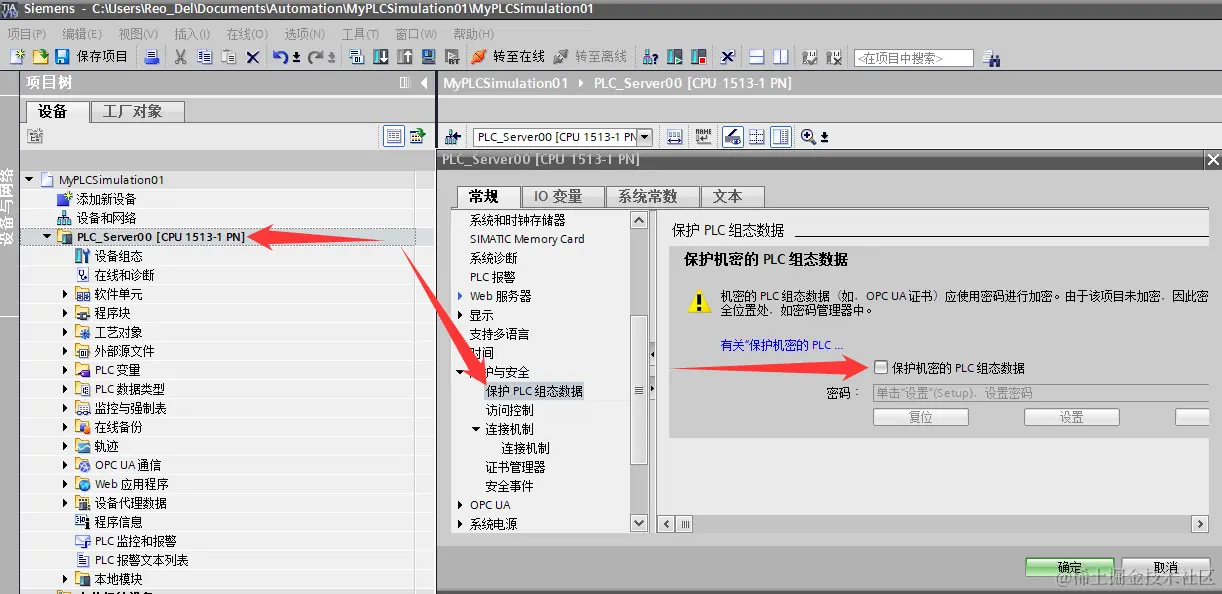

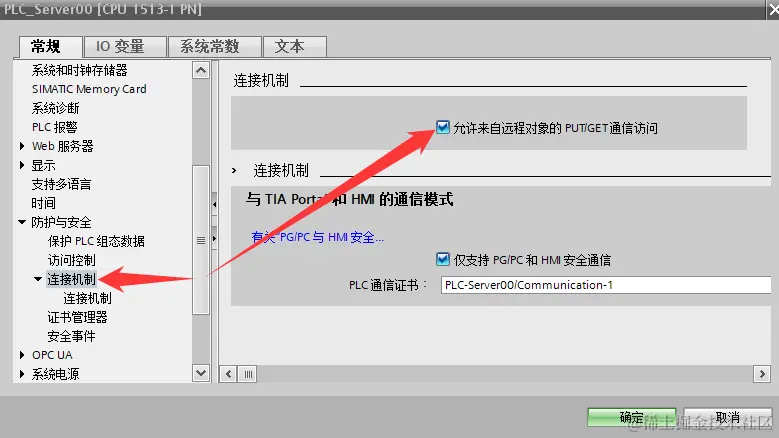

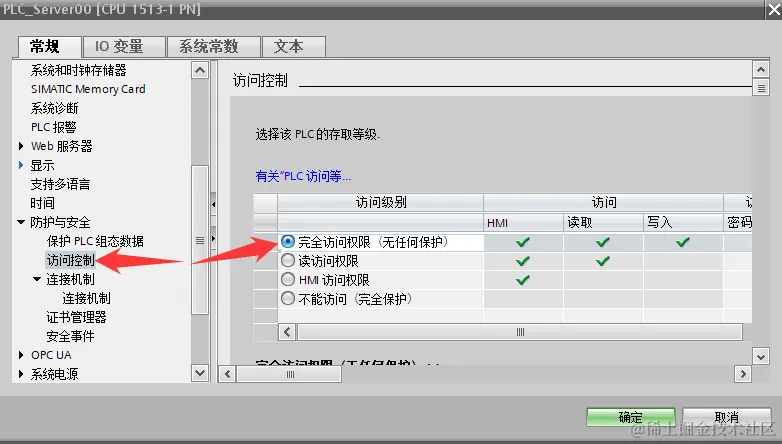

右键刚刚添加的新PLC，点击“属性”，在“常规”栏中，首先选择“保护PLC组态数据”——取消勾选“保护机密的PLC组态数据”，其次选择“访问控制”——点选“完全访问权限”，最后选择“连接机制(注意是父项)”——勾选“允许来自远程对象的PUT/GET通信访问”：

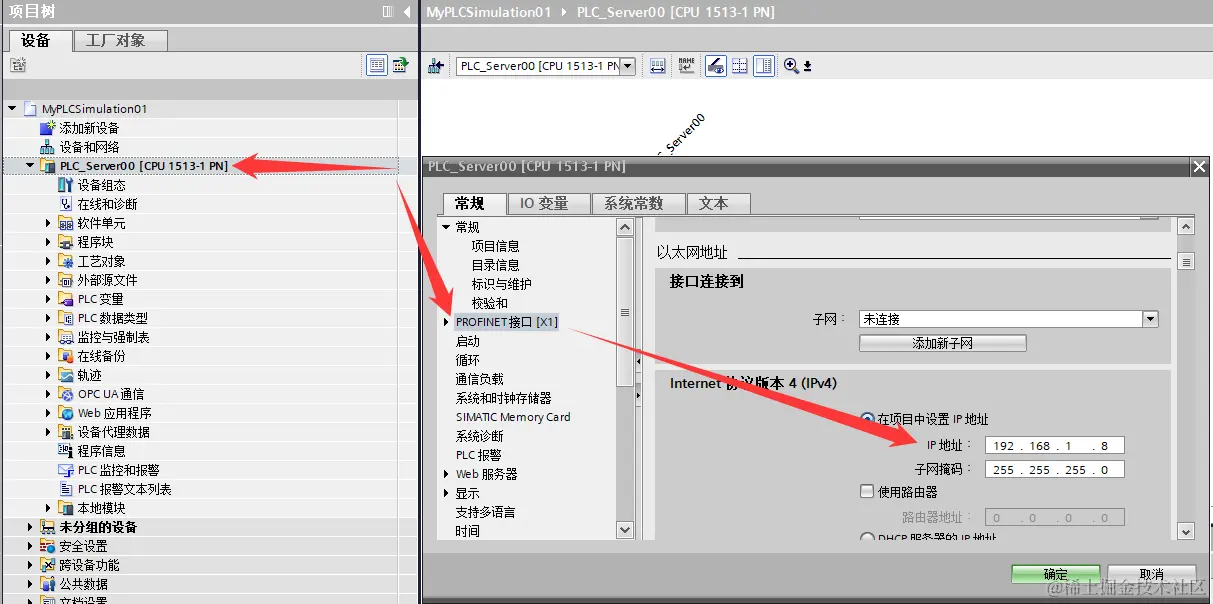

依旧是在PLC“属性”中的“常规”栏里找到“PROFINET接口 [X1]”——将IP地址修改成与PLC-SIM Advanced V6.0中的一样

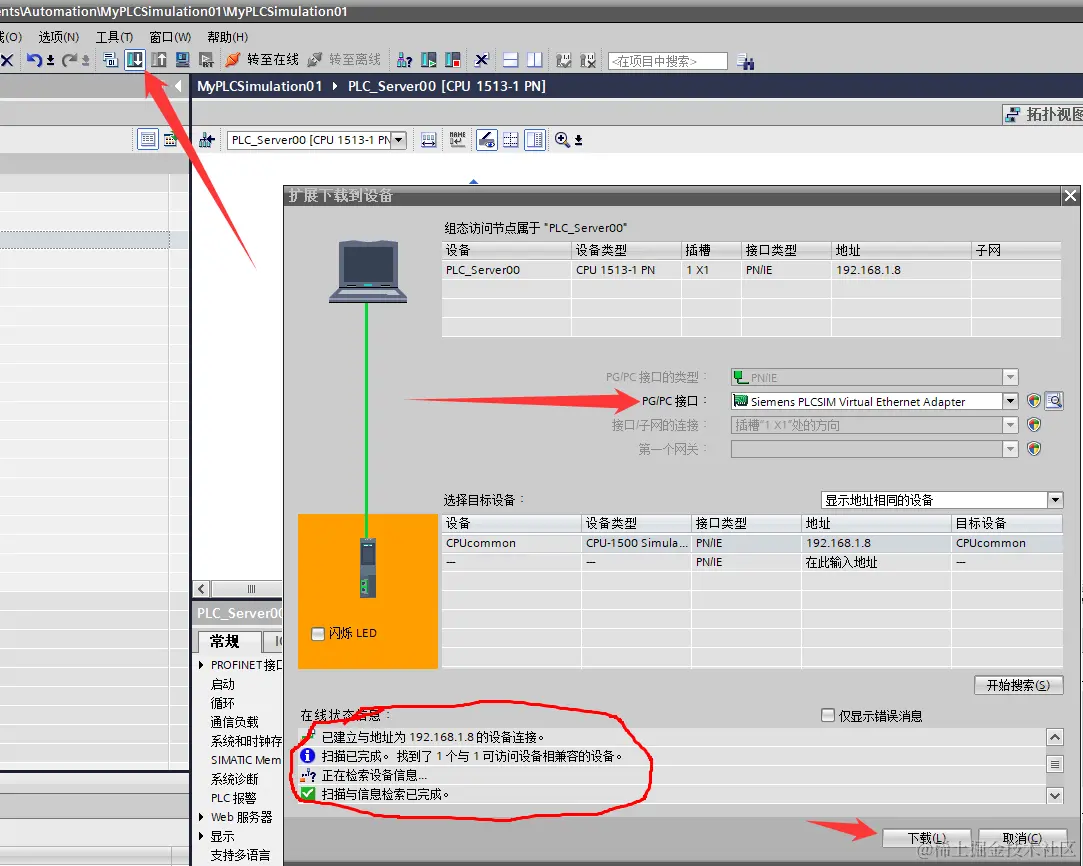

这个时候就可以点击上方的“下载”按钮，将“PG/PC 接口”选择成“Siemens PLCSIM Virtual Ethemet Adapter”,这里其实点开的话就会自动搜索了，显示“已建立与地址为192.168.1.8的设备连接”、“扫描与信息检索已完成”字样后，“下载”按钮由灰变亮，就可以点击了。

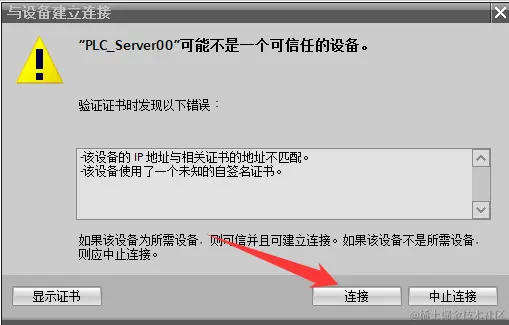

弹出“该PLC不是一个可信任的设备”对话框时，不用管，点击“连接”：

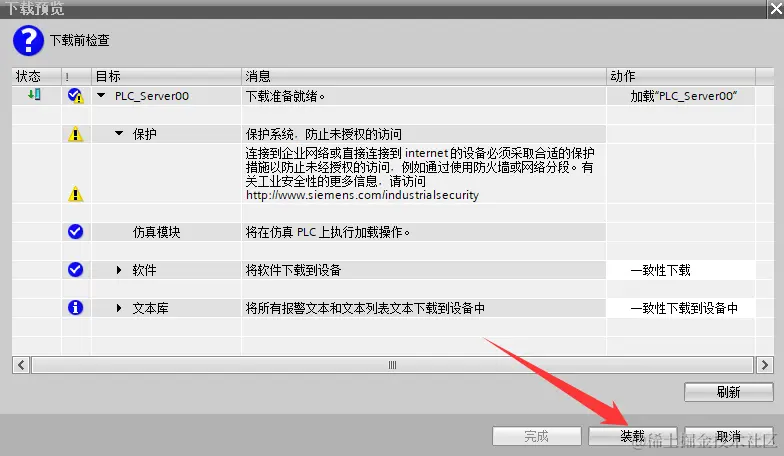

点击“装载”之后，“完成”即可：
这时点击上方“启动CPU”的按钮，可以观察到PLC-SIM Advanced V6.0上黄色灯变为绿色闪烁，3秒后变成绿色长亮，表示PLC的TCP仿真已经成功一半儿了。

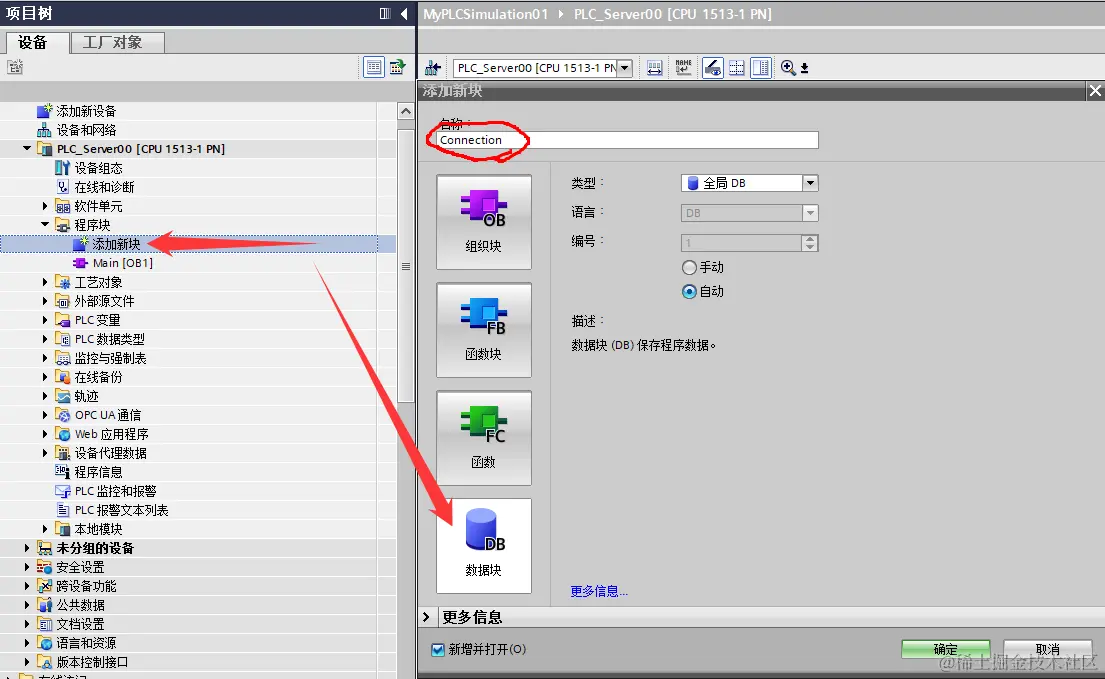

双击“程序块”——双击“添加新块”，选择“数据块(DB)”，名字取个带"Conn"字样的就行：

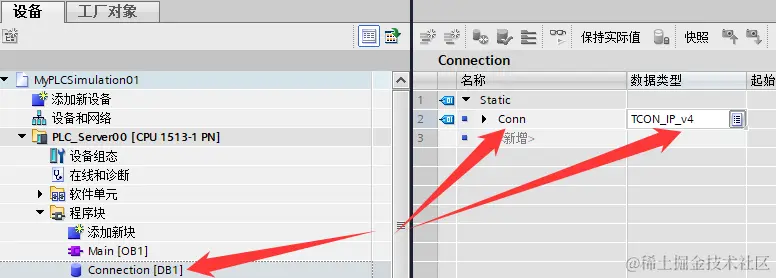

双击打开新建的DB块(应该新建完成后就会自动打开的)，名称依旧随便，带个“Conn”字样就行，但是在"数据类型"一格中，需要手动输入“TCON_IP_V4”，回车会自动添加对应的类型：

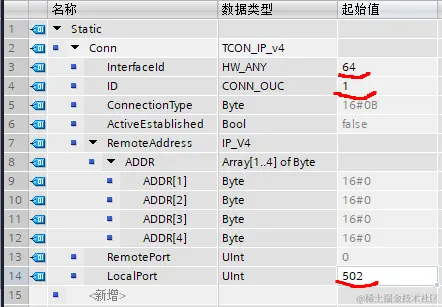

之后就是配置这个“TCON_IP_V4”数据类型：

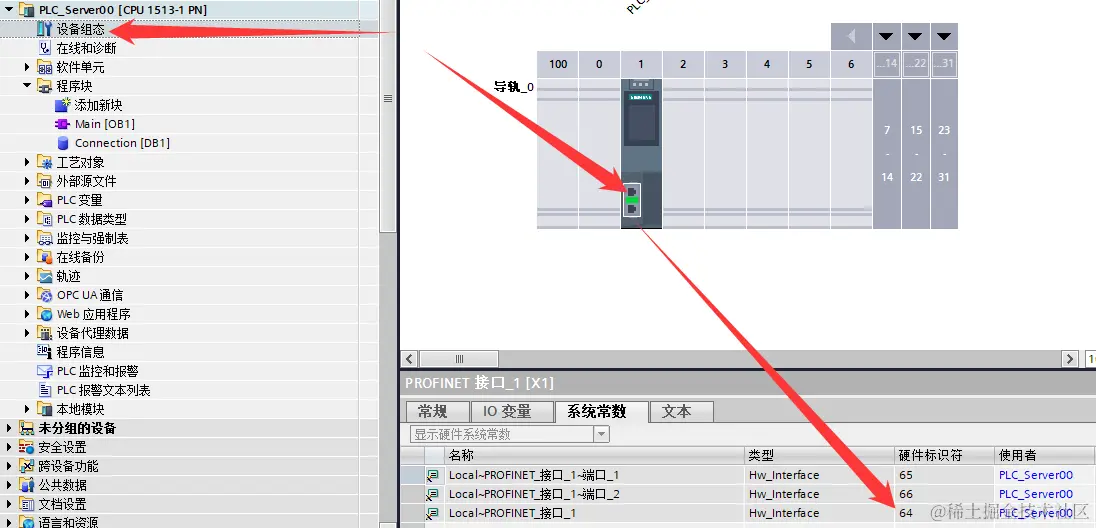

由上到下，interfaceId指的是接口的硬件标识符，西门子默认都是64，可以双击“设备组态”——双击PLC上的网口——在“系统常熟”栏中可以查看到对应的interfaceId。
ID默认就是1，如果想弄两个PLC仿真，你就一个1一个2，以此类推，ADDR是一个字节数组，长度为4，是填IP地址的，这里不填，所以任何设备的IP都可以访问；RemotePort是客户端端口，LocalPort是服务器端口，这里仿真的目的是将PLC作为服务器，所以只填写LocalPort就好，一般为502。

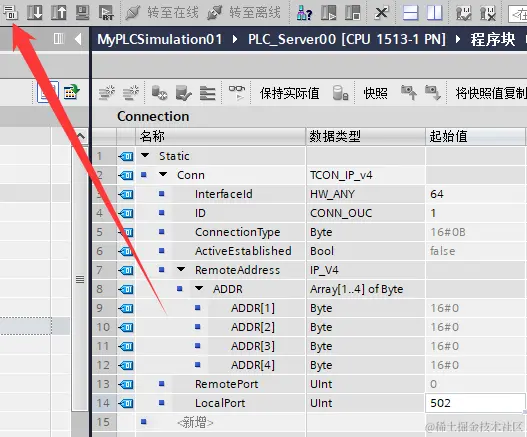

在数据块DB中配置好“TCON_IP_V4”数据类型后，点击“编译”按钮，每次在数据块中有数据操作，都需要在所有操作完成后点击“编译”按钮：

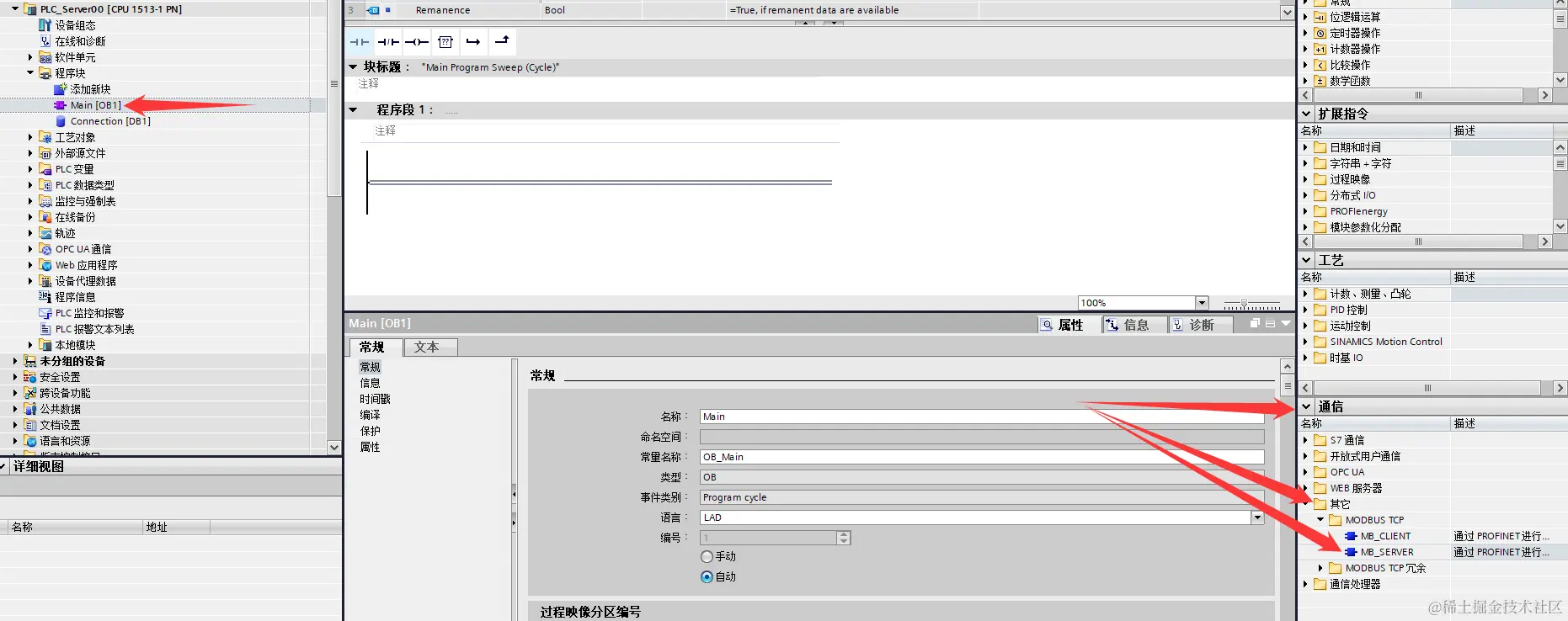

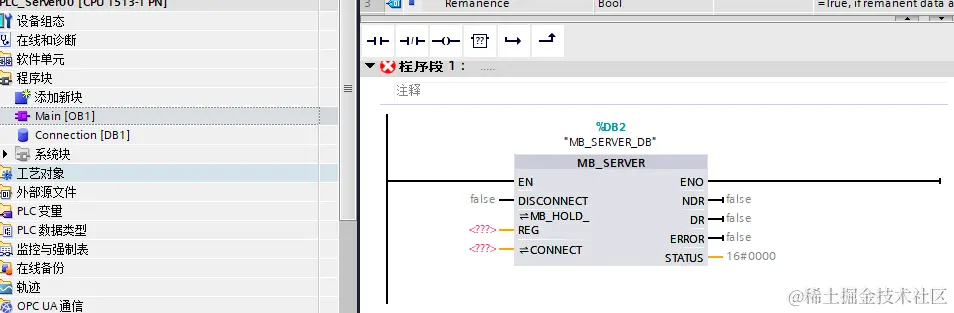

双击“Main[OB1]”——在界面右侧找到“通信”栏——在“其他”文件夹内找到“MB_SERVER”，右键点击“插入指令”，或鼠标左键按住拖放到程序段1中：

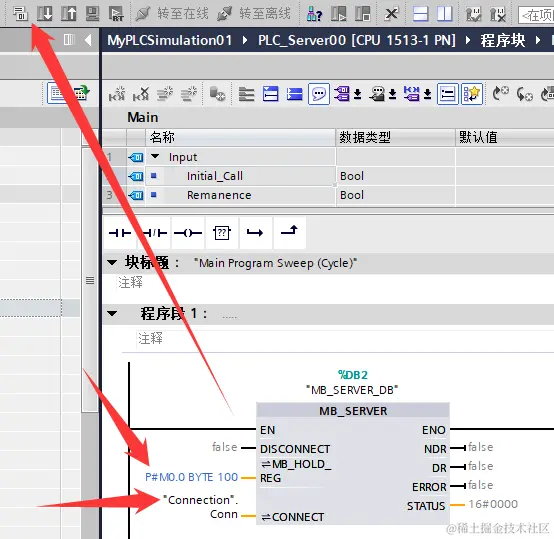

接下来，配置这个MB_SERVER，实际也就需要在两处“”位置，填写需要的东西，首先在CONNECT处，填写之前在数据块（DB1）中配置好的“TCON_IP_V4”数据类型的名称，至于MB_HOLD_REG，可以是新建的另一个数据块(比如新建个DB2)，也可以是一个指针（比如 p# M0.0 BYTE 100）。这里是填数据块还是一个地址指针都不影响后面使用C#读取PLC中的数据。配置完毕后，点击上方“编译”，并“下载到设备”：

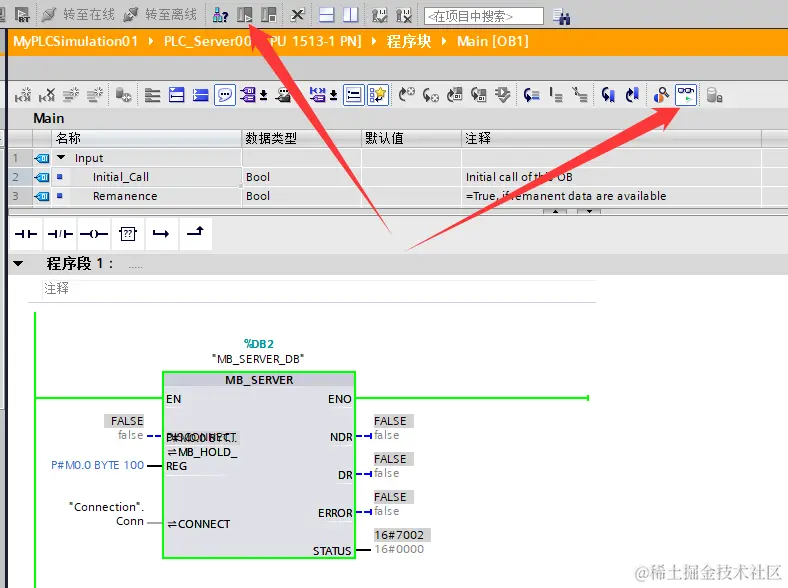

点击“启动CPU”，并在“程序块”上方点击“监视”按钮，可以看到MB_SERVER变绿，此时整个TIA博途V19 TCP仿真完成。
之后是验证测试该仿真，启动Modbus Poll

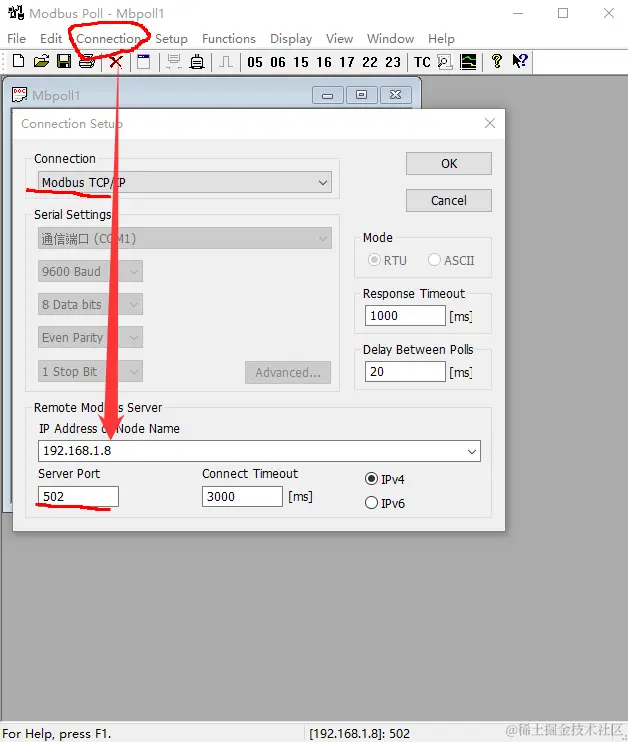

在Connection中将IP地址修改成仿真PLC端口的IP地址，连接方式与端口号，应该都是默认TCP/IP和502的：

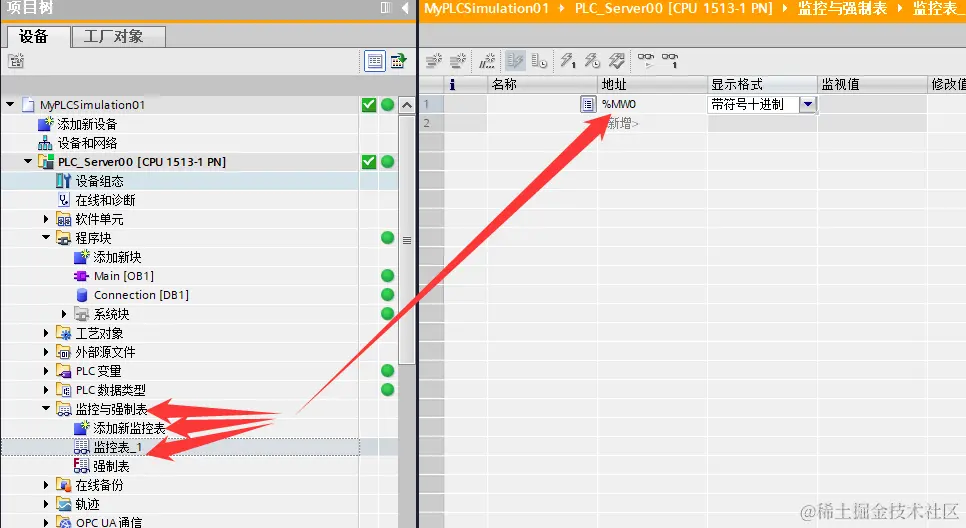

连接成功后，此时软件上默认读取的数据即是在MB_HOLD_REG配置的指针指向的数据区域中的数据，可以在博途中的监控表里看该具体数据，双击“监控与强制表”——双击“添加新监控表”，在新的“监控表_1”中，添加一个地址，在西门子PLC中，指针M0.0 BYTE 100指向的数据区域就是MW0的地址，“显示格式”为了方便就改成十进制：

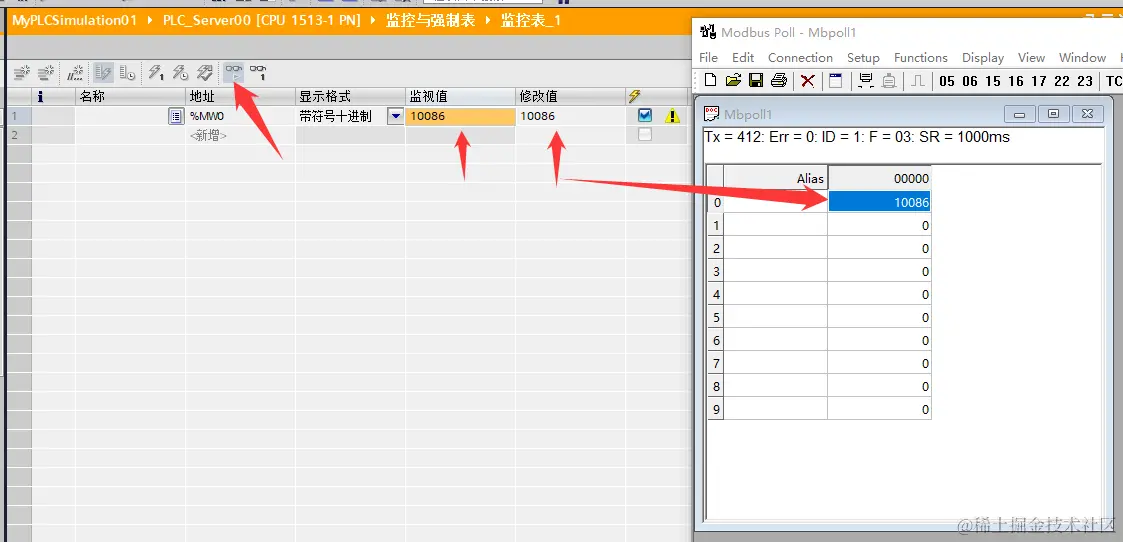

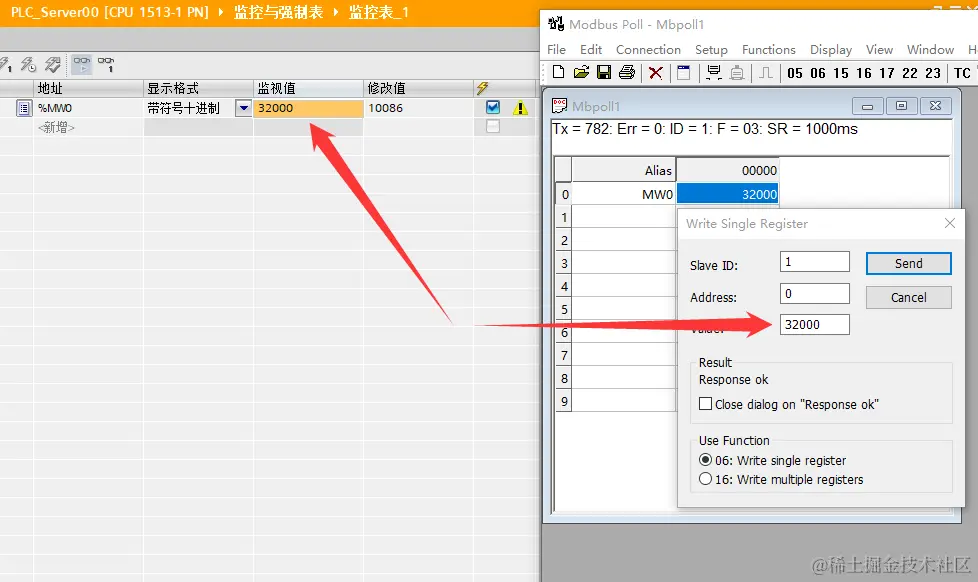

首先依旧点击“监视”按钮，在“修改值”格中输入想输入的数(10086),在“监视值”格中右键“修改”——“立即修改选择”，可以看到此时PLC中MW0的监视值为 10086，而Modbus Poll中，数值也同样跟着改变；同样的，在Modbus Poll中修改数值，在PLC中也能看到数值被成功修改了：
- 本节完。
