G1垃圾收集器（中）

上一篇文章描述了G1垃圾回收器的流程，本文详细深入来了解下，G1垃圾收集器的一些关键技术。

一、跨带引用

回顾一下本系列第一篇文章中，对分代回收理论的介绍：

分代回收理论，确切的说，是一种符合大多数程序运行实际情况的经验:

绝大多数对象都是朝生夕灭的，创建后很快就不再使用。

少数非朝生夕灭的对象，通常会存活很长时间，很难回收。

根据以上两条经验，就可以把JVM堆分成两部分，存储以上两种不同特性的对象，也就是我们常说的年轻代（Young Generation）和老年代（Old Generation）。再根据年轻代和老年代的特性，使用不同的算法，进行回收。但跨带回收有个明显的问题，就是跨代引用，即年轻代可能会引用老年代，老年代也可能会引用年轻代，这就造成，假如我们对某一代回收时，理论上却需要对整个堆进行扫描，才能完成可达性分析。这无疑是非常耗时的，这时就需要引出以上两条经验的推论：

朝生夕灭的对象与长期存活的对象之间，很少会互相引用。这也符合直觉，存在互相引用关系的两个对象，是应该倾向于同时生存或者同时消亡的。

跨带引用是较少的，那么我们就可以通过某种数据结构，把跨代引用记录下来，以避免在垃圾回时，扫描整个堆。

🤔那么，使用什么样的数据结构呢

可以比较容易猜想到，使用map记录跨带引用，key为引用的那一侧地址，value为被引用那一侧的地址。当然可以这么做，但这种实现有点小问题：

占用空间较大；
实现较为复杂；

实际的实现，都会做些简化

可以仅记录一个大致位置，比如某块内存，存在跨带引用；
不需要被引用的究竟是哪一块内存，扫描的时候，从引用发出的位置扫描即可；

🤔跨带引用，一般主要主要关注年轻代被哪些老年代引用，为什么呢？

因为老年代回收时，即使扫描整个年轻代，也不是什么大不了的事情，毕竟年轻代存活的对象很少。反之则不行，因为老年代存活对象很多，为了回收年轻代，而扫描整个老年代，是非常耗时的。

1.1 卡表

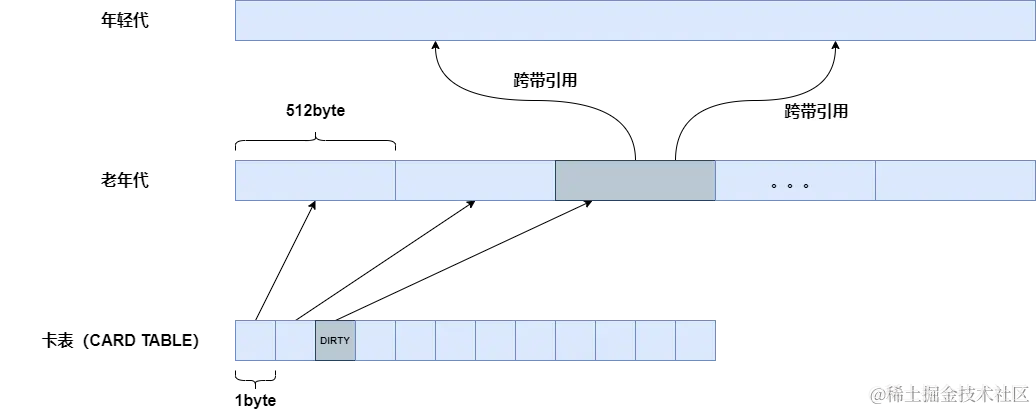

在G1垃圾收集器之前，HotSpot虚拟机，采用卡表这种数据结构，记录跨带引用。所谓卡表，就是一个字节(byte)数组。每个字节(byte)映射512字节的内存，如果该字节标记为“脏”，则代表映射的堆的内存上，“可能”存在跨带引用


使用卡表记录跨带引用后，年轻代回收，在做可达性分析扫描时，就可以借助卡表，仅扫描标记为脏的那部分老年代，从而避免扫描整个老年代。

🤔卡表为什么使用byte数组，而不是bit呢

之所以使用byte数组而不是bit数组主要是速度上的考量，现代计算机硬件都是最小按字节寻址的，没有直接存储一个bit的指令，所以要用bit的话就不得不多消耗几条位运算指令。

🤔卡表该如何维护呢

HotSpot虚拟机里是通过写屏障（Write Barrier）技术维护卡表状态。这里的写屏障有点类似于Spring的AOP，在“引用类型字段赋值”这个操作前后，形成了一个Around通知，可以在这前后做些事情。卡表的维护，主要使用了写后屏障（Post-Write Barrier），也就是在引用赋值之后，做了一些操作。

显然，引用赋值，是一个非常高频的操作，写后屏障执行的代码，需要尽可能的简单高效，否则会严重影响虚拟机的性能。因此维护卡表的代码，并不会判断更新后的引用是否指向新生代中的对象，而是宁可错杀，不可放过，一律当成可能指向新生代对象的引用。简化后的伪代码如下：

CARD_TABLE [this address >> 9] = DIRTY;

这里通过位移操作（相当于除以512），找到卡表映射位置，这也是为什么卡表映射的是512（2的9次方）的这样一个范围的原因。

🤔卡表在什么时候重置呢

卡表在初始化的时候，都是“干净”的，在年轻代GC之后，部分进入幸存区，部分进入老年代，在对象复制的过程中，需要修正指向这些对象的引用，这时就可以对老年代的卡表进行修正。

伪共享

卡表在高并发场景下还面临着“伪共享”（False Sharing）问题。伪共享是处理并发底层细节时一种经常需要考虑的问题，现代中央处理器的缓存系统中是以缓存行（Cache Line）为单位存储的，当多线程修改互相独立的变量时，如果这些变量恰好共享同一个缓存行，就会彼此影响（写回、无效化或者同步）而导致性能降低，这就是伪共享问题。

为此，在JDK 7之后，HotSpot引入了一个新的参数 -XX:+UseCondCardMark，来尽量减少写卡表的操作。其伪代码如下所示：

if (CARD_TABLE [this address >> 9] != DIRTY)
  CARD_TABLE [this address >> 9] = DIRTY;

开启会增加一次额外判断的开销，但能够避免伪共享问题，两者各有性能损耗，是否打开要根据应用实际运行情况来进行测试权衡。

1.2 记忆集（Remembered Set）

在G1垃圾收集器中，处理跨带回收，变得更复杂了，卡表已经无法满足需求。堆已经不在是简单的分为年轻代、老年代，而是一块块的分区（Region），仅用一个数组，已经无法记录多个分区之前复杂的相互引用。

G1使用记忆集（Remembered Set），简称Rset，记录分区（Region）之间的引用。逻辑上，每个分区（Region）都有一个记忆集，记录其他分区到本分区的引用关系。属于points-into结构（谁引用了我的对象）。而卡表则是一种points-out（我引用了谁的对象）的结构。

🤔为什么记忆集不使用points-out，记录“我引用谁”呢

内存仅划分为年轻代和老年代的时候，其实使用哪种方式，在扫描时，没有多大区别，怎么实现简单，怎么来就可以。而多分区这种内存划分方式，如果还使用points-out这种方式记录，扫描每个分区，都需要遍历其他分区的points-out的数据结构，反之，只需要扫描自己的points-into结构记录对应的分区即可，效率高低，一目了然。

记忆集采用map记录跨分区引用，key为其他的Region的起始地址，value是一个数字集合，每个元素类似于卡表，映射其他分区的512byte的内存地址。


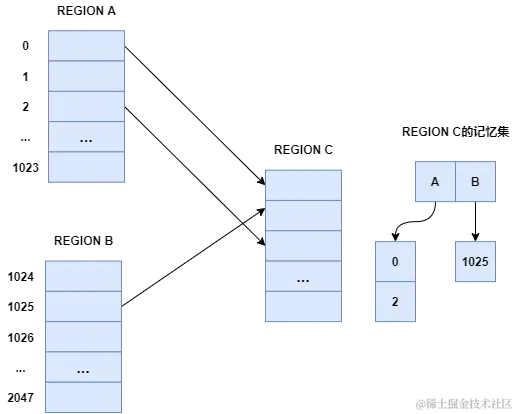

以上为记忆集的示意图，假设我们有三个分区，分别是编号为A/B/C。整个堆按照每512byte，进行全局编号（与卡表类似）。分区C的记忆集中记录了，分区A的编号0/2的内存、分区B的编号1025号的内存，引用了自己。

如果跨分区引用不断增多，那么Ret会不断“膨胀”，占用非常多的内存。G1为此做了一个优化，假设分区A对分区C的引用不断增多，则分区C的记忆集，存储分区A的卡表索引，会改变自己的存储结构，以节省内存：

引用较少时，可以采用稀疏表，其实就是一个数组，存储分区A的卡表索引；
引用超过一定阈值后，会升级为bitMap，使用1个bit代表一个卡页，进而节省空间；
引用特别多的时候，就不再详细记录分区A的哪块内存引用自己了，仅记录分区A引用了自己。扫描时，对分区A全部扫描即可。

🤔如何维护记忆集呢

也使用写后屏障，来维护记忆集，但与卡表不同的是，记忆集的维护要复杂得多，已经不适合同步维护了。用户线程会在写后屏障中，把赋值信息，放入一个叫做DCQ(DIRTY CARD QUEUE)队列中，后续由GC线程，来处理这些引用。

GC线程，也不会处理所有的引用关系，以下情况，就不需要处理：

同分区的引用，不需要处理；
新生代分区，对其他分区（不管是年轻代，还是老年代），都不需要维护，因为每次GC，无论是young-only，还是mixed gc，都会全量回收所有年轻代分区，也就是说会扫描所有年轻代分区，无需再根据记忆集，减少分区扫描。

二、漏标

G1与CMS这种，扫描阶段，与用户线程并发，那么扫描线程，在扫描时，用户线程还可以修改引用。这就可能造成漏标或者误标。

误标：死亡对象，反而被标记到了，无法回收，只能等到下次GC，才能回收掉，这些对象也被称之为浮动垃圾。
漏标：存活的对象，没有被标记到，被错误的回收，无法接受的！！

2.1 三色标记法

三色标记法，是一种可达性分析算法的实现，三种颜色是一种具象的说法，代表的是三种状态（不一定是真的有这样一个颜色属性）：

白色：没有被访问过，可达性分析刚开始时，都是白色；而扫描结束时，白色意味着死亡对象。
灰色：被访问过，但关联的引用还没有被扫描过，这是一个过渡颜色，扫描完成后，一定会变成黑色。
黑色：被访问过，且关联的引用都已经扫描完成了。

扫描结束后，就只会剩余两种颜色，黑色和白色，黑色就是存活对象，白色就是死亡对象。

假设我们使用广度优先遍历算法，对堆进行扫描，那么步骤为：

所有被GC ROOTS直接引用的对象，标记为灰色，进入队列；
从队列中，获取灰色对象，遍历它关联的引用
- 如果是白色，放入队列中；
- 如果是灰色/黑色，忽略；
不断重复步骤2，直到队列空为止。
扫描结束后，标记过的（黑色）为存活对象，未标记过的（白色），为死亡对象。

在扫描过程中，如果用户线程停止了，不会有任何问题，如果与用户线程并发，用户线程修改了对象的引用，则有可能发生漏标或者误标的问题。

误标 : 非常容易产生，只要用户线程，断开了所有指向一个黑色/灰色的对象即可，也就是一个对象，在被扫描后，死亡了。这种对象被称之为“浮动垃圾”，不会有严重后果，只要等到下次回收即可。
漏标，需要满足两个条件
1. 黑色对象指向了某个白色对象；
2. 存在的所有的指向（直接或者间接）该白色对象的灰色对象，在扫描到对其引用之前，删除了对其的引用。

只要破坏了漏标的两个条件之一，就可以避免漏标。

2.2 CMS的方案

CMS采用增量更新（Incremental Update）的方式，如果黑色对象新增了对白色对象的引用，则把黑色对象记录下来，后续重新扫描。

🤔如何记录这种修改呢

没错，又是写屏障，CMS在写屏障中，记录这种修改。

在实际实现中，十分简单粗暴，采用的也是类似卡表的数据结构，在写屏障中，如果A对B发生了引用，不管A是什么颜色，直接对A所在的位置，进行置位。后续根据这些信息，重新扫描。与卡表类似，这并不是一个精确到对象引用的数据结构。因此在重新扫描的过程中，会产生误标，也就是说，会产生浮动垃圾。

2.3 G1的方案

G1采用破坏条件2，也就是灰色对象在删除（修改也是一种删除）引用时，记录下被删除的对象，后续重新扫描。其实在上一篇文章中，已经讲过，G1使用前置写屏障，把被删除的引用，记录到SATB BUFFER中。BUFFER满了之后，会被加入全局链表中，标记线程会周期处理这些被修改的引用。

写前屏障伪代码如下，发生修改后，如果旧值不为null，且处于并发标记阶段，则进入STAB队列，异步处理。

void pre_write_barrier(oop* field) {
    oop old_value = *field;
    if(old_value != null){
        if($gc_phase == GC_CONCURRENT_MARK){
            $current_thread->stab_mark_queue->enqueue(old_value);
        }
    }
}

三、内存快照（STAB）

SATB（snapshot at the beginning)，是并发标记开始时刻的一个逻辑快照，用于辅助并发标记。理论十分简单，并发标记开始时，打一个快照，之后仅扫描该快照内的对象。所有在该快照外的对象，也就是在年轻代回收后新晋升的（或者是大对象），都认为是存活对象，这也被称之为，隐性标记。

实现

所谓的内存快照，其实就是一个指针，在初始标记的时候，使用一个指针指向堆顶，称之为TAMS（top at mark start），一侧是快照，另一侧就是新分配的对象。

具体实现是，使用了两个指针，分别被称之为previous TAMS和next TAMS，看名字就知道，分别是上一次和下一次（也就是接下来的这次）的TAMS。

🤔为什么使用两个？

G1使用bitMap这种数据结构来记录区域内对象的存活状态，默认JVM是8bytes对齐的，因此每个bit映射64bit，因此需要1/64堆大小的存储来映射堆的状态。

而G1使用了两个bitMap，一个prevBitmap记录上一轮（如果存在）并发标记的结果，由于上一轮的并发标记已经完成，这个bitMap可以直接使用，来判断分区内对象存活的状态。另一个nextBitmap记录下一轮（当前）并发标记的结果。有两个bitMap,自然需要两个指针。每次并发标记结束之后，两个bitMap互换角色。

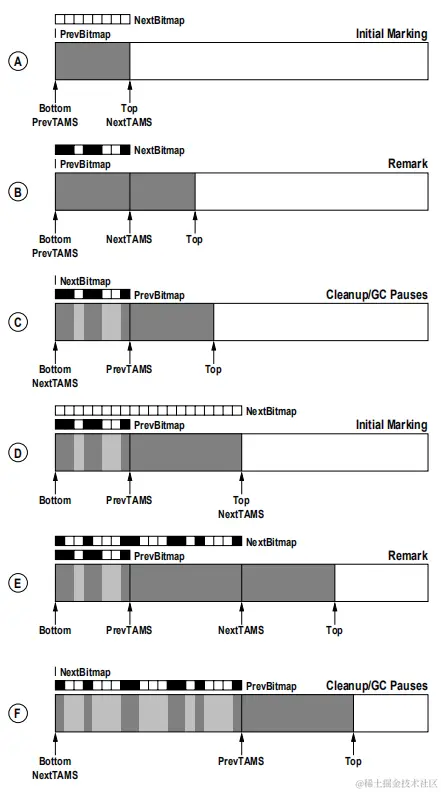

下图演示了在并发标记过程中的bitMap和TAMS。ABC/DEF分别对应是否存在prevBitmap的场景。注意，物理上，bitMap是映射整个区域的，图中仅展示了到TAMS那部分。

A/D : 初始标记，TAMS的在堆顶。
B/F : remark状态，也就是标记完成，bottom到NextTAMS之间，就是快照，bitMap状态标记这段内存的存活状态；NextTAMS到Top之前，就是在标记过程中，新增的对象，隐性标记为存活状态。
C/E : CleanUp阶段，previous与next交换角色。

🤔记录上一次的bitMap有什么用么

先讨论下，bitMap有什么用呢？

当然是记录对象的生死，用于垃圾回收啦。其实，除此之外，还可以辅助扫描。在年轻代回收时，可以借助记忆集，发现从老年代指向年轻代的引用，进而避免扫描整个堆。这里的潜台词是，不管老年代的对象状态，都认为是存活的。如果已经存在了一个bitMap可以判断对象的生死，那么已经死亡的对象，就不需要作为根来扫描，进而减少了扫描量。

还记得G1的垃圾回收过程么，标记结束之后，开始mixed GC，每次选择部分老年代，与年轻代一起回收，直到剩余垃圾小于一定比例，由-XX:G1HeapWastePercent控制，默认为5%。也就是说，并不是所有的老年代都会回收。这些未回收的老年的的bitMap，就得以保留，也就是previous bitMap，用于辅助扫描。也可以作为next bitMap的初始化。这就是为什么需要两个bitMap。

引用修改

前文提到，SATB的理论是，仅处理快照内的对象，快照外的，都认为是存活对象，这一切的前提是，快照不能被修改。然而仅使用一个指针，记录的逻辑快照，当然是无法提供这种保证的。因此要记录快照内对象的修改。其实就是上一章讲到的，使用前置写屏障，记录所有删除的对象，后续处理。

🤔* G1使用STAB，而CMS使用增量更新，STAB有什么优势么*

额，不能说有很大优势，只能说，各有优劣。STAB仅扫描快照内对象，快照外都认为是存活的。这样做的优势是，扫描的内存的大小是固定的，可以保证扫描在一定时间内停止（不会因一直有新垃圾的产生，而不断进行扫描），劣势就是会有更多的浮动垃圾。G1的设计者认为保证扫描可以在一定时间内停止，要比尽早回收垃圾，更重要。

G1垃圾收集器（中） - 垃圾回收系列（四）
