无线通信Wi-Fi，5G，5.5G，6G等

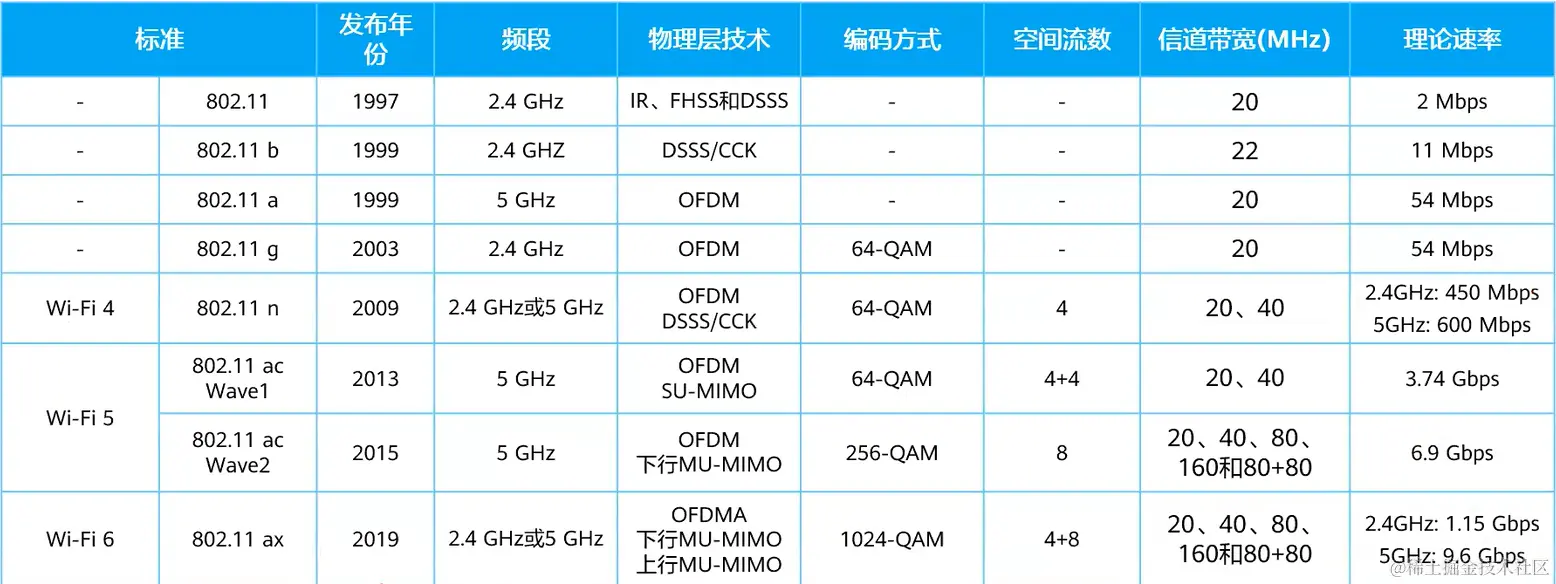

1. Wi-Fi 发展历程

Wi-Fi 技术是基于IEEE 802.11标准的无线网络通信技术。它的发展历程包括多个重要的标准版本：

• Wi-Fi 1 (802.11b) : 发布于1999年，最大传输速率为11 Mbps。
• Wi-Fi 2 (802.11a) : 同样发布于1999年，工作在5 GHz频段，传输速率最高可达54 Mbps。
• Wi-Fi 3 (802.11g) : 发布于2003年，工作在2.4 GHz频段，传输速率最高可达54 Mbps。
• Wi-Fi 4 (802.11n) : 发布于2009年，支持2.4 GHz和5 GHz频段，使用MIMO技术，传输速率最高可达600 Mbps。
• Wi-Fi 5 (802.11ac) : 发布于2013年，仅在5 GHz频段工作，使用更先进的MIMO和Beamforming技术，传输速率最高可达3.5 Gbps。
• Wi-Fi 6 (802.11ax) : 发布于2019年，支持2.4 GHz和5 GHz频段，使用OFDMA和MU-MIMO技术，传输速率最高可达9.6 Gbps，并且提高了设备连接密度和效率。BSS Coloring 技术，减少同频干扰。
• Wi-Fi 6E: Wi-Fi 6的扩展版本，支持6 GHz频段，提供更多的频谱资源，进一步提高了网络容量和减少了干扰。
• Wi-Fi 7 (802.11be) : 正在开发中，预计将引入更高的频宽（320 MHz）、16x16 MU-MIMO、4096-QAM调制以及改进的OFDMA技术，目标传输速率将达到30 Gbps以上。开放更多6G频段。Multi-RU，MLO

2. Wi-Fi 工作原理

Wi-Fi通过无线接入点（Access Point, AP）与终端设备（如手机、电脑、平板）之间的无线电波通信来传输数据。其工作原理包括以下几个方面：

• 无线电波: 使用2.4 GHz和5 GHz频段（以及6 GHz频段，对于Wi-Fi 6E）。
• 调制技术: 使用OFDM（正交频分复用）和QAM（正交振幅调制）技术来提高数据传输效率。
• 信道划分: 将频段划分为多个信道，减少干扰并增加传输容量。
• MIMO技术: 多输入多输出技术，通过多根天线同时发送和接收数据，增加传输速率和范围。
• 安全协议: 使用WEP、WPA、WPA2和最新的WPA3等加密协议来保证数据传输的安全性。

3. Wi-Fi 关键技术

• OFDMA (Orthogonal Frequency Division Multiple Access) : Wi-Fi 6引入的技术，将信道划分为多个子信道，允许多个设备同时通信，提高了效率和降低了延迟。
• MU-MIMO (Multi-User Multiple Input Multiple Output) : 支持多个设备同时从路由器发送和接收数据，增强了网络容量和用户体验。
• Beamforming: 波束成形技术，通过集中无线信号能量到特定方向，提高信号强度和传输距离。
• TWT (Target Wake Time) : Wi-Fi 6的节能技术，允许设备在指定时间内唤醒进行数据传输，减少电池消耗。

4. Wi-Fi 标准化和推广

Wi-Fi标准的制定和推广由IEEE（电气和电子工程师协会）和Wi-Fi联盟负责：

• IEEE: 负责制定和维护802.11标准。
• Wi-Fi联盟: 负责认证Wi-Fi设备，确保它们符合标准并能够互操作。

5. 未来发展趋势

• Wi-Fi 7: 将带来更高的速率、更低的延迟和更大的容量，适用于超高分辨率视频、虚拟现实和其他对带宽需求极高的应用。
• 物联网（IoT） : Wi-Fi将继续在智能家居、工业物联网等领域发挥重要作用。
• 融合技术: 与5G等其他无线通信技术的融合，提供无缝的连接体验。

6. 应用领域

• 家庭和办公网络: 提供高速互联网接入，支持各种智能设备。
• 公共场所: 如机场、咖啡厅、商场等提供免费或收费的无线网络服务。
• 工业和企业: 用于生产自动化、物流管理、员工通信等。
• 医疗: 支持医疗设备的无线连接，提升医疗服务的效率和质量。

什么是QAM

QAM（Quadrature Amplitude Modulation，正交振幅调制）是一种调制技术，它通过同时改变载波的振幅和相位来传输数据。QAM结合了振幅调制（AM）和相位调制（PM）的优点，使其能够在一个信号中传输更多的数据。

QAM的工作原理

QAM通过将数据映射到二维的星座图（Constellation Diagram）上来实现数据传输。在星座图中，每个点代表一个特定的振幅和相位组合，对应一个独特的比特序列。举例来说：

• 4-QAM: 星座图有4个点，每个点代表2个比特。
• 16-QAM: 星座图有16个点，每个点代表4个比特。
• 64-QAM: 星座图有64个点，每个点代表6个比特。
• 256-QAM: 星座图有256个点，每个点代表8个比特。

QAM的作用

QAM的主要作用是在有限的频谱资源中增加数据传输的效率。通过增加星座图上的点数，QAM能够在同一时间传输更多的比特数据，从而提高数据传输速率。

QAM点数越多，Wi-Fi为什么更好

QAM的点数越多，表示星座图上的点越密集，每个点代表的比特数也越多。以下是QAM点数增加对Wi-Fi性能的具体影响：

1. 更高的数据传输速率: 更高的QAM阶数（如64-QAM, 256-QAM）意味着在每个符号周期内可以传输更多的比特，从而显著增加了数据传输速率。例如，256-QAM能够传输的比特数是64-QAM的4倍（每个符号8比特 vs. 6比特）。
2. 更高的频谱效率: 频谱效率是指在一定带宽内能够传输的数据量。更高的QAM阶数意味着更高的频谱效率，使得Wi-Fi能够在有限的频谱资源中传输更多的数据，提升网络的整体性能。

QAM的挑战

尽管更高的QAM阶数能够提高数据传输速率，但也带来了挑战：

1. 信噪比要求更高: 更高的QAM阶数对信号质量要求更高，需要更高的信噪比（SNR）才能准确区分星座图上的密集点。如果信噪比不够高，容易导致数据传输错误。
2. 硬件复杂度增加: 实现更高QAM阶数需要更高精度的硬件，尤其是调制解调器和射频（RF）电路的设计更加复杂和昂贵。

总结

QAM通过同时改变信号的振幅和相位来实现高效的数据传输。QAM点数越多，能够在同一时间内传输更多的比特，提高Wi-Fi的传输速率和频谱效率。然而，使用更高的QAM阶数也需要更高的信噪比和更复杂的硬件支持。通过不断改进技术和优化网络环境，Wi-Fi系统能够利用更高的QAM阶数来提供更高效和更快速的无线通信服务。

Wi-Fi 7 技术中的 Multi-RU 和 MLO

Wi-Fi 7（IEEE 802.11be）作为下一代无线通信标准，旨在提供更高的数据速率、降低延迟和增加网络容量。以下是对 Wi-Fi 7 技术中的 Multi-RU（Multiple Resource Unit）和 MLO（Multi-Link Operation）的详细介绍：

Multi-RU (Multiple Resource Unit)

Multi-RU 是 Wi-Fi 7 中引入的一项关键技术，它允许设备同时使用多个资源单元（RUs）进行数据传输，从而提高频谱利用率和数据传输速率。

工作原理

• 资源单元（RU） : 在 Wi-Fi 6 中引入的 OFDMA（正交频分多址）技术将信道划分为多个资源单元（RU），每个 RU 可以分配给不同的用户设备。
• 多资源单元分配: Wi-Fi 7 进一步增强了 OFDMA 技术，允许一个设备在一个信号传输过程中使用多个 RU，而不是单一 RU。
• 并行传输: 通过并行使用多个 RU，设备可以同时在多个子信道上传输数据，从而显著增加了数据传输速率和频谱效率。

优点

• 更高的吞吐量: 通过同时使用多个 RU，数据传输速率大幅提升，尤其是在高密度网络环境中。
• 灵活的频谱利用: 多 RU 分配提高了频谱利用效率，减少了频谱资源的浪费。
• 降低延迟: 由于能够并行传输数据，传输延迟得到显著降低，特别适合对延迟敏感的应用，如在线游戏和视频会议。

MLO (Multi-Link Operation)

MLO 是 Wi-Fi 7 中另一项重要创新，它允许设备同时使用多个频段进行数据传输，从而进一步提高网络性能。

工作原理

• 多频段操作: Wi-Fi 7 设备可以同时连接和使用 2.4 GHz、5 GHz 和 6 GHz 频段（6 GHz 频段是 Wi-Fi 6E 引入的），在不同频段上进行并行数据传输。
• 链路聚合: 多链路操作实现了不同频段之间的负载平衡和聚合，使得数据传输更加高效和可靠。
• 动态选择: 设备可以根据当前的网络状况和频谱资源动态选择和切换链路，确保最佳的传输性能。

优点

• 更高的带宽: 通过同时使用多个频段，设备的总带宽显著增加，从而实现更高的数据传输速率。
• 增强的可靠性: 多链路操作提供了冗余传输路径，提高了传输的可靠性和稳定性。
• 优化的网络资源: 动态选择和负载平衡技术使得频谱资源得到更合理的分配和利用，减少了拥塞和干扰。

综合优势

结合 Multi-RU 和 MLO 技术，Wi-Fi 7 将显著提升无线网络的性能和用户体验：

• 极高的吞吐量: 通过同时使用多个 RU 和多个频段，Wi-Fi 7 实现了前所未有的高数据传输速率，适应未来高带宽应用的需求。
• 低延迟: 并行传输和链路聚合技术极大降低了数据传输的延迟，满足实时应用的要求。
• 更好的频谱效率: 灵活的频谱利用和动态链路选择使得频谱资源得到最大化利用，减少干扰和拥塞。

未来 Wi-Fi 8 研究的主要方向

Wi-Fi 8（IEEE 802.11be 后续标准）作为未来无线通信技术的进一步发展，其研究将主要集中在以下几个关键方面，以满足日益增长的带宽需求、提升网络性能和用户体验：

1. 更高的传输速率

   • 更高阶的调制技术: 研究更高阶的调制技术，如 8192-QAM 或更高，以进一步提高数据传输速率。
   • 更宽的信道带宽: 在 Wi-Fi 7 的基础上，进一步扩展信道带宽，可能达到 480 MHz 或更高，以实现更高的理论速率。

2. 增强的频谱利用

   • 智能频谱管理: 研究智能频谱管理技术，动态分配和优化频谱资源，提高频谱利用效率，减少干扰。
   • 认知无线电技术: 通过认知无线电技术，使设备能够感知周围环境，动态调整频谱使用，提高频谱效率。

3. 更低的延迟

   • 超低延迟通信: 研究新型协议和技术，如时间敏感网络（TSN）和边缘计算，进一步降低延迟，满足实时应用需求。
   • 改进的多链路操作（MLO） : 进一步优化 MLO 技术，提高链路切换和负载平衡的效率，减少传输延迟。

4. 更高的可靠性

   • 高级错误控制技术: 引入更高级的错误控制和纠错技术，提高传输可靠性，减少数据包丢失和传输错误。
   • 冗余传输路径: 研究多路径传输和冗余技术，提高网络的容错能力和传输可靠性。

5. 更高的频谱效率

   • 密集网络优化: 研究适用于高密度环境的技术，如更高效的波束成形和 MU-MIMO 技术，提升频谱效率。
   • 先进的 OFDMA 技术: 优化和改进 OFDMA 技术，使得频谱资源分配更加精细和高效。

6. 节能技术

   • 智能节能模式: 研究更智能的节能模式，使设备能够在不需要时进入低功耗状态，延长设备电池寿命。
   • 能量收集技术: 探索能量收集和无线充电技术，使无线设备能够更长时间运行。

7. 扩展的物联网（IoT）支持

   • 低功耗广域网（LPWAN）集成: 研究将 Wi-Fi 与 LPWAN 技术集成，支持广泛的物联网应用。
   • 设备互操作性: 提高不同类型物联网设备之间的互操作性，提供统一的连接平台。

8. 安全和隐私保护

   • 先进的加密技术: 研究更强大的加密和认证技术，保护数据传输的安全性。
   • 隐私保护机制: 引入新的隐私保护机制，确保用户数据不被未经授权的访问和使用。

9. 人工智能和机器学习的应用

   • 智能网络管理: 利用人工智能和机器学习技术进行智能网络管理，优化网络性能和资源分配。
   • 预测性维护: 通过机器学习算法预测网络问题和故障，提前采取措施，确保网络稳定运行。

10. 网络虚拟化和切片

    • 虚拟化技术: 研究网络虚拟化技术，将物理网络资源虚拟化，提供灵活的网络服务和资源分配。
    • 网络切片: 实现网络切片技术，为不同应用和服务提供定制化的网络资源和服务质量保障。

为什么工作在6GHz比5GHz更快。

1. 更宽的频谱带宽

频谱资源增加：

• 5 GHz: 5 GHz 频段提供的频谱带宽有限，通常分布在多个子频段中，总共大约 500 MHz。
• 6 GHz: 6 GHz 频段引入了额外的 1200 MHz 频谱带宽，提供了更宽的信道。

信道带宽：

• Wi-Fi 6 (802.11ax) : 在 5 GHz 频段，支持最高 160 MHz 的信道带宽。
• Wi-Fi 6E 和 Wi-Fi 7: 在 6 GHz 频段，支持高达 320 MHz 的信道带宽。

更宽的信道带宽意味着能够在同一时间传输更多的数据，从而显著提高数据传输速率。例如，320 MHz 信道带宽相比 160 MHz 信道带宽，理论上可以提供两倍的数据传输速率。

2. 减少干扰

拥塞和干扰：

• 5 GHz: 5 GHz 频段已经被广泛使用，包括 Wi-Fi、雷达和其他无线通信设备，容易产生频谱拥塞和干扰。
• 6 GHz: 6 GHz 频段相对较新，干扰源少，频谱更清洁，提供了更好的传输环境。

减少干扰和拥塞意味着更稳定的连接和更高效的数据传输。

3. 更高效的频谱利用

调制技术：

• Wi-Fi 6: 使用 1024-QAM（正交振幅调制）调制技术。
• Wi-Fi 7: 引入了 4096-QAM 调制技术，提高了在同一带宽内的数据传输效率。

OFDMA（正交频分多址） ：

• Wi-Fi 6 和 Wi-Fi 7 都采用了 OFDMA 技术，将信道分成多个子载波，提高了频谱利用效率。
• 在 6 GHz 频段中，OFDMA 技术在更宽的带宽上工作，效率更高。

4. 频段特性

衰减和覆盖范围：

• 5 GHz: 较低的频段，信号穿透性较强，但在传输距离上可能会有一定的损失。
• 6 GHz: 较高的频段，信号衰减更快，穿透性稍弱，但在短距离传输时，可以实现更高的数据速率。

虽然 6 GHz 信号在穿透墙壁等障碍物时会比 5 GHz 信号衰减更快，但在开放空间和短距离传输中，6 GHz 频段可以实现更高的传输速率。

5. 未来技术的支持

多链路操作（MLO） ：

• Wi-Fi 7: 支持 MLO 技术，允许设备同时在多个频段（包括 2.4 GHz、5 GHz 和 6 GHz）上传输数据。
• 通过使用 6 GHz 频段与其他频段的结合，提供更高的总带宽和更低的延迟。

QAM 调制的基本原理

1. 信号分解：

   • 输入的数字信号被分解为两个独立的信号流，称为 I（In-phase） 和 Q（Quadrature） 分量。
   • I 分量表示与载波同相位的部分，Q 分量表示与载波相位相差 90 度的部分。

2. 正交载波：

   • 使用两个相互正交的载波信号，一个为正弦波（sin），另一个为余弦波（cos）。正交意味着这两个信号在数学上互不相关，可以独立调制和解调。

3. 振幅调制：

   • I 和 Q 信号分别调制正弦和余弦载波的振幅。
   • 调制后的信号可以表示为： s(t)=I(t)⋅cos⁡(2πfct)+Q(t)⋅sin⁡(2πfct)s(t) = I(t) \cdot \cos(2\pi f_c t) + Q(t) \cdot \sin(2\pi f_c t)s(t)=I(t)⋅cos(2πfc​t)+Q(t)⋅sin(2πfc​t) 其中 fcf_cfc​ 是载波频率，I(t)I(t)I(t) 和 Q(t)Q(t)Q(t) 是在不同时间点上的振幅。

4. 合成信号：

   • 调制后的两个信号合成为一个单一的 QAM 信号。这使得 QAM 能够在同一频率上同时传输 I 和 Q 分量的信息。

QAM 如何携带信息

1. 符号映射：

   • 数字信息通过调制映射到特定的振幅和相位组合上，这些组合称为符号。
   • 例如，16-QAM 使用 16 个符号，每个符号由 I 和 Q 分量的不同振幅组合表示。64-QAM 使用 64 个符号，以此类推。

2. 星座图：

   • 星座图是 QAM 符号的视觉表示，X 轴和 Y 轴分别代表 I 和 Q 分量。
   • 每个点（符号）代表一个特定的振幅和相位组合，通过这些组合可以表示多个比特的信息。例如，在 16-QAM 中，每个符号可以表示 4 个比特的信息。

3. 信息传输：

   • 在发送端，数字比特流通过符号映射转化为 I 和 Q 分量，这些分量调制到载波上并合成 QAM 信号。
   • 在接收端，QAM 信号被解调，提取出 I 和 Q 分量，经过符号解映射恢复原始的比特流。

QAM 的优势

1. 高频谱效率：

   • 通过同时调制振幅和相位，QAM 在同一带宽内能够传输更多的信息。
   • 随着 QAM 阶数的增加（如从 16-QAM 到 64-QAM），在同一带宽内可以传输更多的比特。

2. 适应不同的通信环境：

   • 低阶 QAM（如 16-QAM）在信噪比较差的环境中仍能保持较好的性能。
   • 高阶 QAM（如 256-QAM）在信号质量好的环境中能够提供更高的数据传输速率。

64-QAM的调制和解调

调制过程：

1. 数据分组：将输入的比特流分成6比特一组，每组比特对应一个QAM符号。（越多的QAM就一次能传更多的bit）
2. 映射到星座图：根据每组6比特的值，选择星座图上的一个点（即幅度和相位组合）。
3. 生成信号：通过调制载波的幅度和相位来生成对应的QAM信号。

解调过程：

1. 接收信号：接收QAM调制的信号。
2. 解调：根据接收到的信号的幅度和相位，将其映射回星座图上的点。
3. 数据还原：将星座图上的点转换回原始的6比特数据。

4，5，5.5，6G技术

4G技术

4G（Fourth Generation是移动通信技术的第四代标准，其主要技术参数和特点如下：

1. LTE（Long Term Evolution ：

   • 峰值速率：下行最高可达100Mbps，上行最高可达50Mbps。
   • 延迟：典型延迟约为20-30ms。
   • 频谱：支持1.4MHz到20MHz的频带宽度。
   • MIMO：支持2x2和4x4 MIMO配置，提高传输速率和覆盖范围。
   • 调制：采用QPSK、16QAM和64QAM等调制方式。

5G技术

5G（Fifth Generation是第五代移动通信技术，其主要技术参数和特点如下：

1. 增强型移动宽带（eMBB） ：

   • 峰值速率：下行最高可达10Gbps，上行最高可达1Gbps。
   • 延迟：典型延迟小于1ms。
   • 频谱：使用毫米波频段（24GHz以上）和低频段（1GHz以下），支持100MHz及以上的带宽。
   • MIMO：支持大规模MIMO（Massive MIMO），可以有64x64甚至更高的天线配置。
   • 调制：采用256QAM和1024QAM等高阶调制方式。

2. 超可靠低时延通信（URLLC） ：

   • 延迟：目标延迟小于1ms。
   • 可靠性：目标为99.999%或更高。

3. 大规模机器类型通信（mMTC） ：

   • 连接密度：每平方公里可支持超过100万台设备。

5.5G技术

5.5G是5G技术的增强和演进版，其主要技术参数和特点如下：

1. 增强型移动宽带（eMBB+） ：

   • 峰值速率：下行速率进一步提高，可能达到20Gbps或更高。
   • 延迟：继续优化，目标延迟小于0.5ms。
   • 频谱：使用更高频段，如60GHz，带宽利用率进一步提高。

2. 智能反射面（IRS） ：

   • 信号覆盖：通过智能反射技术，提高信号覆盖和传输效率。

3. AI驱动的网络优化：

   • 网络性能：通过AI技术优化网络资源分配和管理，提高整体网络性能和用户体验。

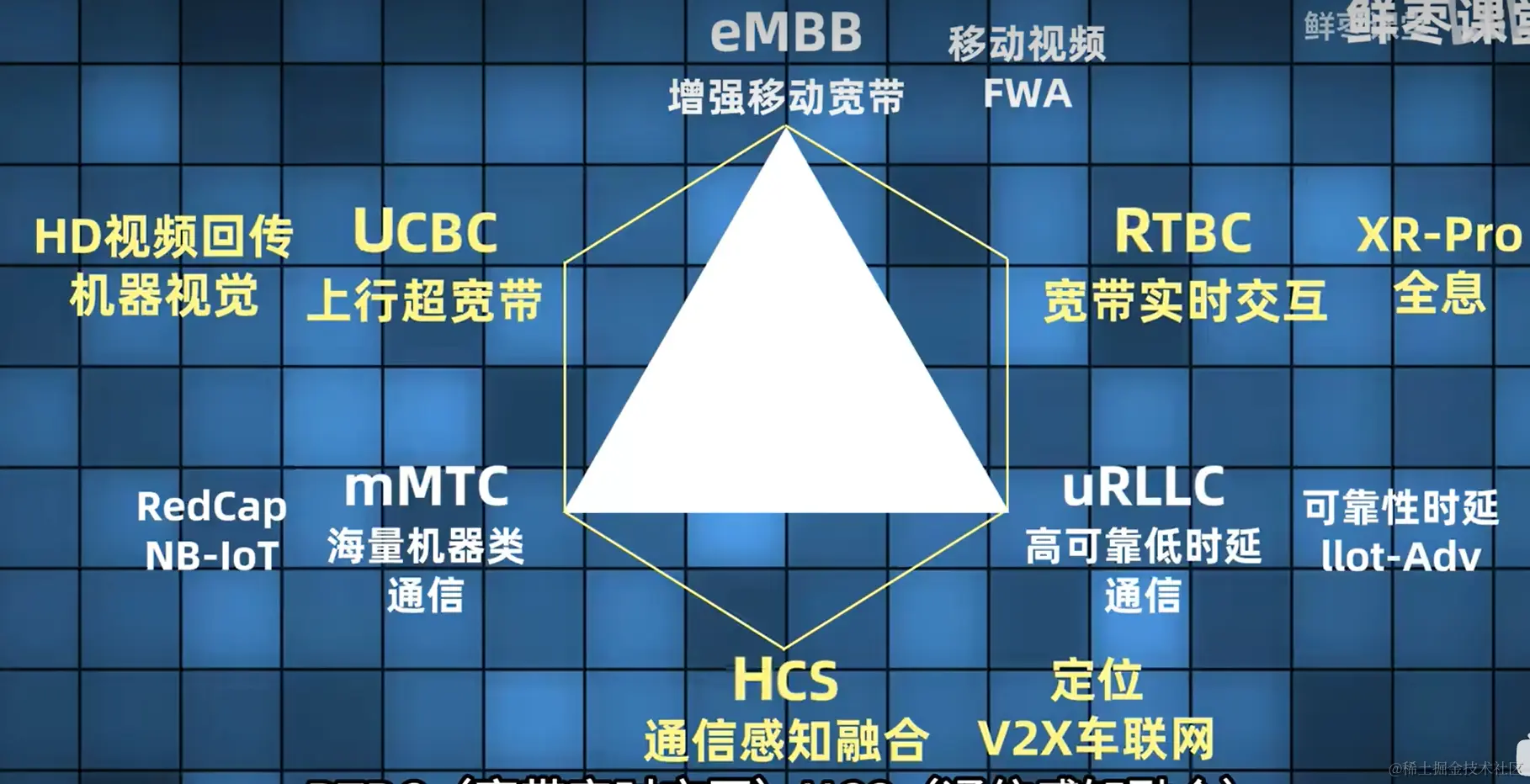

四大特性：下行万兆（sub-6G和毫米波），上行千兆（SUL上行增强+FSA灵活频谱接入），千亿物联（NB-IoT+RedCap+无源物联（RFID加强版）），内生智能（区别于辅助智能，自优化）

6G技术

**6G（Sixth Generation）**是第六代移动通信技术，预计在2030年左右推出，其主要技术参数和特点如下：

1. 太赫兹通信：

   • 峰值速率：下行速率可达1Tbps。
   • 延迟：目标延迟在微秒级别（μs），显著低于5G。

2. 智能反射面（IRS） ：

   • 信号覆盖：大规模应用智能反射面技术，提高信号覆盖和传输效率。

3. 量子通信：

   • 安全性：通过量子密钥分发（QKD）等量子通信技术，提升通信安全性。

4. 全息通信：

   • 应用场景：支持全息图像传输和虚拟现实等新型应用，实现更逼真的远程交互。

5. 增强型人工智能（AI） ：

   • 网络智能化：大规模应用人工智能技术进行网络管理、资源分配和优化，提高网络智能化水平。

6. 卫星通信集成：

   • 全球覆盖：无缝集成卫星通信，提供全球无缝覆盖，包括偏远地区和海洋区域。

7. 超高可靠性和超低时延：

   • 延迟：目标延迟进一步降低到微秒级别。
   • 可靠性：进一步提高，目标为99.9999%或更高。

具体技术升级的区别

1. 从4G到5G：

   • 速率大幅提升（从100Mbps到10Gbps）。
   • 延迟显著降低（从20-30ms到1ms）。
   • 支持更高频谱效率和更多连接设备（如mMTC）。
   • 引入大规模MIMO和毫米波技术。

2. 从5G到5.5G：

   • 速率进一步提升（可能达到20Gbps或更高）。
   • 延迟继续优化（目标小于0.5ms）。
   • 更高频段的使用和更高效的频谱利用。
   • 增强型网络切片和智能反射面技术。

3. 从5.5G到6G：

   • 太赫兹频段的使用，速率大幅提升到1Tbps。
   • 延迟显著降低到微秒级别。
   • 引入量子通信、全息通信和大规模AI优化。
   • 无缝集成卫星通信，提供全球覆盖。

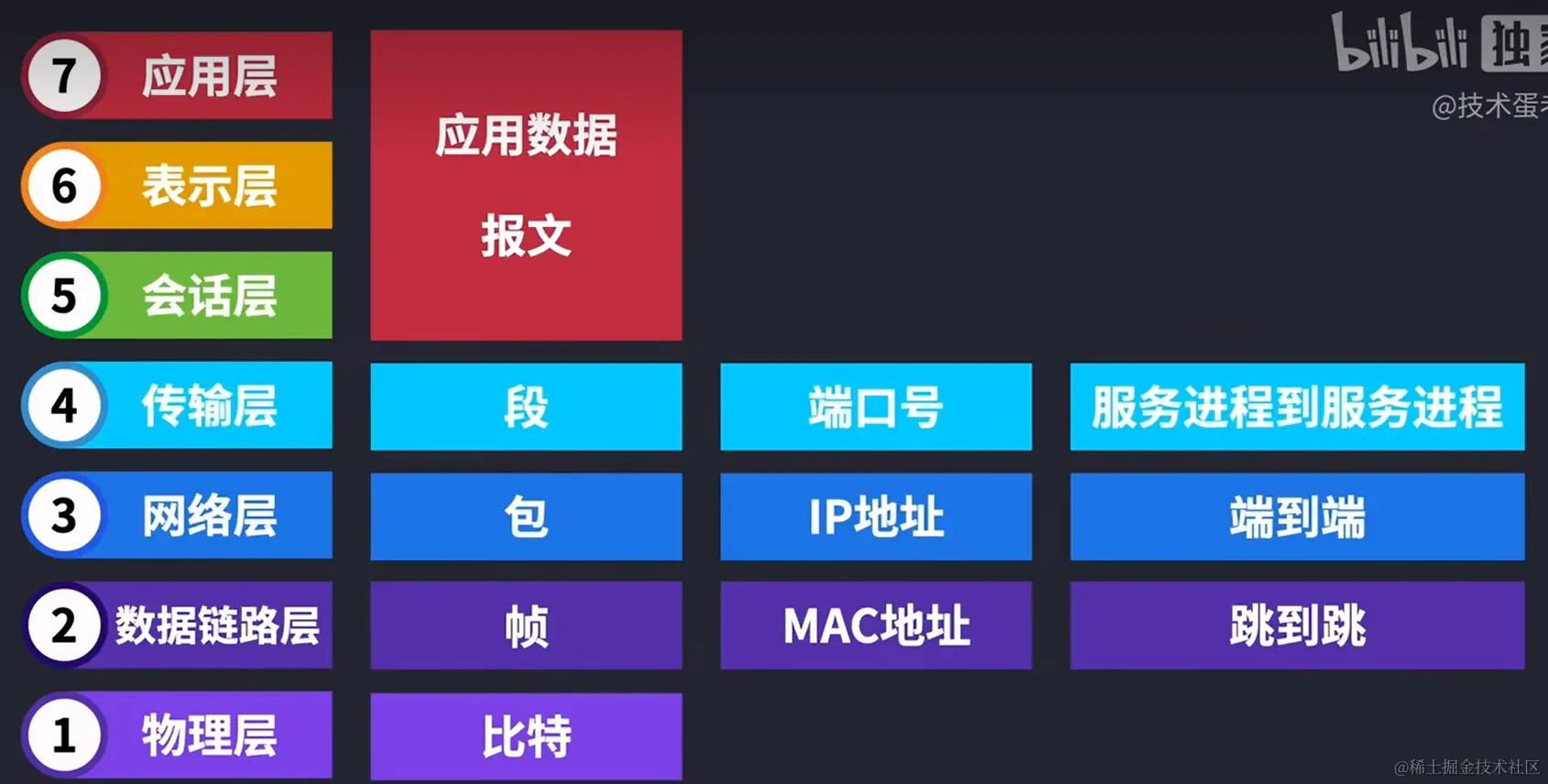

OSI七层模型

1. 物理层（Physical Layer） ：

   • 功能：负责原始比特流的传输，包括电缆、光纤、无线电波等介质。
   • 设备：集线器（Hub）、中继器（Repeater）、网线等。
   • 协议：没有特定协议，主要是物理连接标准，如RS-232、IEEE 802.3（以太网）等。

2. 数据链路层（Data Link Layer） ：

   • 功能：提供可靠的数据传输，帧的创建和传输，错误检测和纠正。
   • 设备：交换机（Switch）、网桥（Bridge）。
   • 协议：Ethernet、PPP、HDLC、802.11（Wi-Fi）等。

3. 网络层（Network Layer） ：

   • 功能：负责路径选择和逻辑地址的管理，实现不同网络间的互联。
   • 设备：路由器（Router）。
   • 协议：IP（Internet Protocol）、ICMP、IGMP等。

4. 传输层（Transport Layer） ：

   • 功能：提供端到端的通信服务，数据流控制和错误修正。
   • 设备：通常不涉及特定的硬件设备。
   • 协议：TCP（Transmission Control Protocol）、UDP（User Datagram Protocol）。

5. 会话层（Session Layer） ：

   • 功能：管理会话和连接，建立、维护和终止通信会话。
   • 设备：通常不涉及特定的硬件设备。
   • 协议：NetBIOS、PPTP等。

6. 表示层（Presentation Layer） ：

   • 功能：数据表示转换，如加密、解密、压缩和解压缩。
   • 设备：通常不涉及特定的硬件设备。
   • 协议：SSL/TLS、JPEG、MPEG等。

7. 应用层（Application Layer） ：

   • 功能：为用户和应用程序提供网络服务和接口。
   • 设备：通常不涉及特定的硬件设备。
   • 协议：HTTP、FTP、SMTP、DNS等。

简化的TCP/IP四层模型

1. 网络接口层（链路层）（Link Layer） ：

   • 功能：对应OSI的物理层和数据链路层，负责网络接口和数据帧的传输。
   • 协议：Ethernet、Wi-Fi、PPP等。

2. 网络层（Internet Layer） ：

   • 功能：对应OSI的网络层，负责路径选择和数据包传输。
   • 协议：IP（Internet Protocol）、ICMP、ARP、RARP等。

3. 传输层（Transport Layer） ：

   • 功能：对应OSI的传输层，提供端到端的数据传输服务。
   • 协议：TCP（Transmission Control Protocol）、UDP（User Datagram Protocol）。

4. 应用层（Application Layer） ：

   • 功能：对应OSI的会话层、表示层和应用层，提供应用程序的网络服务。
   • 协议：HTTP、FTP、SMTP、DNS等。

PHY层（物理层）和MAC层（媒体访问控制层）

在无线通信和网络技术中，PHY层和MAC层是OSI模型的两层，分别负责物理信号传输和媒体访问控制。它们共同作用，确保数据能够可靠、高效地传输。

PHY层（Physical Layer，物理层）

PHY层是网络通信协议栈的最低层，负责实际的信号传输和接收。PHY层的主要功能包括：

1. 信号生成和调制：

   • 将数据比特流转换为适合传输的物理信号（如电信号、光信号、无线电波）。
   • 使用调制技术（如QAM、OFDM）对信号进行处理，以便在传输介质上传输。

2. 信道编码和纠错：

   • 对数据进行编码（如前向纠错编码），增加冗余信息，便于接收端进行错误检测和纠正，提高传输可靠性。

3. 信号传输和接收：

   • 通过传输介质（如电缆、光纤、无线电波）发送和接收信号。
   • 接收端对信号进行解调和解码，恢复出原始数据。

4. 同步和复位：

   • 发送端和接收端的同步，确保数据能正确地发送和接收。
   • 信号复位，确保数据传输的准确性和完整性。

MAC层（Media Access Control Layer，媒体访问控制层）

MAC层是数据链路层的子层，负责管理如何在共享介质上传输数据，确保多台设备能够高效、无冲突地访问通信介质。MAC层的主要功能包括：

1. 介质访问控制：

   • 确定哪台设备可以在特定时间访问共享通信介质，防止数据冲突。
   • 使用协议（如CSMA/CD、CSMA/CA）控制介质访问，解决冲突问题。

2. 数据帧封装和解封：

   • 将数据封装成帧，添加头部和尾部信息，便于传输和错误检测。
   • 接收端解封帧，提取数据并进行错误检测和处理。

3. 地址管理：

   • 使用MAC地址（硬件地址）唯一标识网络设备，确保数据能正确地发送到目标设备。
   • 处理地址解析和过滤，确保数据在网络中正确路由和转发。

4. 流量控制和优先级管理：

   • 管理网络流量，防止拥塞，确保高优先级数据的传输质量。
   • 实现QoS（质量服务）功能，优化网络性能。

结合Wi-Fi技术的PHY层和MAC层

在Wi-Fi网络中，PHY层和MAC层的设计和实现非常重要，直接影响网络的性能和可靠性。

Wi-Fi的PHY层

• 频段和信道：Wi-Fi使用2.4 GHz、5 GHz和6 GHz频段。每个频段划分为多个信道，设备选择特定信道进行通信。
• 调制技术：使用OFDM和QAM等调制技术，提高数据传输效率和抗干扰能力。
• MIMO技术：多输入多输出技术，利用多根天线同时传输和接收数据，提高传输速率和覆盖范围。
• 信道带宽：不同Wi-Fi标准支持不同的信道带宽（如20 MHz、40 MHz、80 MHz、160 MHz），更宽的带宽可以提供更高的传输速率。

Wi-Fi的MAC层

• 介质访问控制：使用CSMA/CA协议，设备在发送数据前监听信道，避免冲突。若信道忙碌，设备等待随机时间后重试。
• 数据帧结构：将数据封装成MAC帧，包含源地址、目的地址、序列号、校验码等信息。
• 网络管理：支持基本服务集（BSS）和扩展服务集（ESS）结构，实现设备的关联、认证和漫游。
• QoS支持：提供不同服务类别的优先级管理，确保语音、视频等实时应用的传输质量。

总结

• PHY层（物理层） ：负责信号的生成、调制、传输和接收，处理实际的物理信号。通过调制、编码等技术，确保数据能够在传输介质中高效、可靠地传输。
• MAC层（媒体访问控制层） ：管理设备对共享通信介质的访问，控制数据帧的封装、解封和传输，确保多设备之间的无冲突通信。通过介质访问控制、地址管理和流量控制等机制，优化网络性能和可靠性。

物理层（PHY）

PHY层负责物理信号的生成、调制、传输、接收和解调，是无线通信系统中的底层。其主要技术包括：

1. 调制技术：包括QAM（正交振幅调制）、PSK（相移键控）、OFDM（正交频分复用）等，用于将数据转换成适合无线传输的信号形式。
2. 编码技术：如LDPC（低密度奇偶校验码）和Turbo码，用于增加数据传输的可靠性。
3. 天线技术：包括MIMO（多输入多输出）、波束成形（Beamforming），通过使用多根天线来提高传输效率和覆盖范围。
4. 信道建模和估计：对无线信道进行建模和估计，以优化信号传输。
5. 频谱管理：包括信道选择和频谱切换，以避免干扰和优化频谱利用率。

介质访问控制层（MAC）

MAC层负责管理数据帧的传输、访问控制、流量管理等。其主要技术包括：

1. 访问控制协议：如CSMA/CA（载波侦听多路访问/冲突避免），用于协调设备之间的传输以避免冲突。
2. 帧结构：定义数据帧的格式，包括头部、数据部分和尾部，用于规范数据传输。
3. 调度和排队：管理传输队列和优先级调度，以优化数据传输的效率和公平性。
4. 链路管理：包括连接建立、维持和释放，确保设备之间的通信链路有效。
5. 重传机制：如ARQ（自动重传请求），在数据传输错误时自动请求重传。
6. 安全协议：如WPA3（Wi-Fi保护访问3），用于加密数据传输，确保数据的机密性和完整性。

CSMA/CA（载波侦听多路访问/冲突避免）

CSMA/CA是一种用于无线通信中的介质访问控制协议，主要用于避免数据传输时的信道冲突。它是Wi-Fi网络中常用的技术。以下是CSMA/CA的工作原理和特点：

工作原理

1. 载波侦听：在发送数据前，设备会首先监听信道，检查是否有其他设备正在使用信道。如果信道空闲，设备就可以开始传输数据。
2. 冲突避免：如果信道忙碌，设备不会立即传输数据，而是会等待一个随机时间段，然后再次监听信道。这种机制称为退避（backoff）机制。
3. 数据传输：如果在等待时间之后信道仍然空闲，设备会传输数据。
4. 确认机制：接收端在成功接收到数据后，会发送一个确认（ACK）帧给发送端。如果发送端在特定时间内没有收到ACK帧，它会重新发送数据。

特点

• 避免冲突：通过退避机制减少了冲突的发生，提高了网络效率。
• 适应性强：适用于各种无线网络环境，特别是共享信道的情况。
• 实现简单：CSMA/CA的实现相对简单，成本低。

WPA3（Wi-Fi保护访问3）

WPA3是Wi-Fi联盟推出的最新一代Wi-Fi安全协议，旨在增强无线网络的安全性。它在WPA2的基础上进行了改进和升级。以下是WPA3的主要特点和技术细节：

主要特点

1. 更强的加密：

   • WPA3使用了更强的加密算法，特别是在个人模式下，采用了SAE（Simultaneous Authentication of Equals）协议，替代了WPA2的PSK（Pre-Shared Key）机制。
   • SAE提供了更强的防护，特别是抵抗离线字典攻击。

2. 增强的认证：

   • WPA3引入了基于192位安全套件的企业模式（192-bit security suite），提供了更高的安全性，适用于政府和企业级网络。

3. 保护开放网络：

   • WPA3引入了Opportunistic Wireless Encryption（OWE），即使在开放网络（不需要密码）中也能提供加密，防止数据被截获。

4. 简化连接：

   • WPA3简化了物联网设备（如智能家居设备）的连接流程，通过Wi-Fi Easy Connect（DPP，Device Provisioning Protocol）简化了设备配对和连接。

技术细节

1. SAE（Simultaneous Authentication of Equals） ：

   • SAE是一种基于密码的认证协议，提供了抵抗离线字典攻击的能力。它通过多次交互生成密钥，确保只有合法用户能够完成认证。

2. 192-bit security suite：

   • 提供了基于192位加密的安全机制，适用于需要高安全性的场景，如政府和企业网络。它包括AES-192加密、SHA-384哈希和ECDH（椭圆曲线Diffie-Hellman）密钥交换。

3. OWE（Opportunistic Wireless Encryption） ：

   • 为开放网络提供加密，无需密码保护，防止数据在无线传输过程中被截获。

4. Wi-Fi Easy Connect（DPP） ：

   • 简化设备配对和连接流程，特别适用于物联网设备，减少了用户配置的复杂性。

仿真软件NS-3基本概念

Node（节点）

概念：

Node是NS-3中的一个基本实体，类似于真实网络中的计算设备（如计算机、路由器、手机等）。它代表一个网络端点，可以安装和运行各种网络应用和协议栈。

功能：

• 托管应用程序：可以运行各种网络应用（如Web服务器、客户端等）。
• 配置网络设备：可以配置不同的网络接口（如Wi-Fi、以太网等）。
• 处理网络协议：可以安装和运行网络协议栈（如TCP/IP）。

Application（应用程序）

概念：

Application是运行在Node上的软件，模拟网络应用的行为，例如发送和接收数据。它是用户定义的逻辑，具体执行某种任务。

功能：

• 数据生成和处理：模拟网络流量的生成和处理（如发送HTTP请求、接收文件等）。
• 通信控制：控制数据的传输和接收，调用底层网络协议进行数据传输。
• 模拟用户行为：可以模拟用户的各种网络操作，如启动和停止流量、设置数据传输速率等。

Channel（信道）

概念：

Channel代表网络中通信的介质，通过它，节点之间可以进行数据传输。在NS-3中，信道可以是有线（如以太网）或无线（如Wi-Fi）信道。

功能：

• 数据传输：负责在连接到它的节点之间传输数据包。
• 信道特性：可以模拟物理层的各种特性，如传播延迟、衰减、干扰等。
• 连接节点：连接不同节点的网络设备，使它们能够进行通信。

Net Device（网络设备）

概念：

Net Device是安装在Node上的网络接口，类似于计算机中的网卡。它代表节点与信道的连接点，负责发送和接收数据包。

功能：

• 数据发送和接收：负责通过信道发送和接收数据包。
• 接口配置：配置网络参数，如MAC地址、IP地址、传输速率等。
• 连接信道：连接到特定的Channel，确保数据包可以在节点之间传输。

Topology Helper（拓扑助手）

概念：

Topology Helper是NS-3中的一种工具，简化了节点、信道和网络设备的创建和配置过程。它提供了各种助手类，帮助用户快速搭建网络拓扑。

功能：

• 节点创建和配置：通过助手类快速创建和配置节点。
• 网络设备安装：简化网络设备的安装和配置过程。
• 信道配置：配置信道特性和连接方式。
• 协议栈安装：安装和配置网络协议栈。

Application和Net Device的区别

• Application（应用程序） ：模拟网络应用的行为，处理用户层的数据生成和传输任务。例如，模拟HTTP服务器、客户端、视频流应用等。
• Net Device（网络设备） ：模拟节点的网络接口，处理数据链路层的任务，负责通过信道发送和接收数据包。例如，模拟以太网网卡、Wi-Fi网卡等。

总结：

• Node：对应Wi-Fi AP和客户端设备，负责网络的基本操作和协议处理。

• Application：对应运行在Node上的具体网络应用，负责数据的生成和传输模拟。

• Channel：对应Wi-Fi信道，负责物理层的数据传输和特性模拟。

• Net Device：对应Wi-Fi接口设备，负责通过信道发送和接收数据包。

• Topology Helper：对应用于简化节点、信道和网络设备创建和配置的工具，帮助快速构建网络拓扑。

信源编码

信源编码（Source Coding），也称数据压缩，是将输入数据转换为更紧凑的形式，以减少传输或存储所需的资源。信源编码不关注错误校正，而是专注于数据的压缩和表示。

具体编码方式：

1. 无损压缩：

   • 霍夫曼编码（Huffman Coding） ：一种可变长度的编码方法，根据字符出现的频率为其分配不同长度的编码，频率越高的字符编码越短。
   • 游程编码（Run-Length Encoding, RLE） ：适用于重复字符序列，将连续相同的字符压缩为一个字符和出现次数。
   • Lempel-Ziv-Welch (LZW) 编码：一种基于词典的编码方法，动态生成编码表，以压缩数据流。

2. 有损压缩：

   • JPEG：一种用于图像的有损压缩方法，通过离散余弦变换（DCT）和量化减少数据量。
   • MP3：一种用于音频的有损压缩方法，通过去除人耳不敏感的频率来减少数据量。

信道编码

信道编码（Channel Coding），也称错误控制编码，是在数据传输之前添加冗余信息，以检测和纠正传输过程中出现的错误。信道编码确保数据在通过噪声和干扰的信道时，尽量保持正确性。

具体编码方式：

1. 检错编码：

   • 奇偶校验（Parity Check） ：通过添加一个奇偶校验位来检测单比特错误。
   • 循环冗余校验（CRC, Cyclic Redundancy Check） ：使用多项式除法生成校验码，可以检测多种错误类型。

2. 纠错编码：

   • 汉明码（Hamming Code） ：通过添加多个校验位，可以纠正单比特错误，检测双比特错误。
   • 卷积码（Convolutional Code） ：将输入比特流编码成输出比特流，利用码树结构进行纠错。
   • 里德-所罗门码（Reed-Solomon Code） ：一种基于符号的纠错码，广泛应用于光盘、QR码等。

3. 高级纠错编码：

   • 低密度奇偶校验码（LDPC, Low-Density Parity-Check Code） ：一种基于稀疏图的纠错码，具有接近香农极限的性能。
   • 涡轮码（Turbo Code） ：通过交织器将多个简单的卷积码结合起来，提供强大的纠错能力。
   • 极化码（Polar Code） ：一种新型编码方法，基于信道极化理论，已应用于5G标准。

详细解释：

1. 霍夫曼编码：

   • 计算每个符号的出现频率。
   • 频率低的符号用较长的编码表示，频率高的符号用较短的编码表示。
   • 生成霍夫曼树，叶节点表示符号，路径长度表示编码长度。

2. 奇偶校验：

   • 在数据后附加一个比特，使得整个数据序列的1的个数为偶数（偶校验）或奇数（奇校验）。
   • 用于简单的错误检测，但无法纠错。

3. 汉明码：

   • 计算校验位的位置，使得每个数据位和若干校验位形成一个特定的模式。
   • 通过检查校验位，确定错误的位置并进行纠正。

4. 卷积码：

   • 使用滑动窗口技术对输入数据进行编码。
   • 编码器产生多个输出位，与当前和之前若干位输入相关联。
   • 通过维特比算法（Viterbi Algorithm）进行译码，找到最可能的输入序列。

5. 低密度奇偶校验码（LDPC） ：

   • 使用稀疏矩阵表示编码约束条件。
   • 通过迭代算法进行译码，逐步修正错误比特。
   • 具有高效的纠错能力，接近信道容量极限。

总结

信源编码和信道编码在无线通信系统中起着至关重要的作用。信源编码通过数据压缩提高了传输效率，而信道编码通过错误检测和纠正提高了传输的可靠性。两者结合，使得无线通信系统能够在带宽有限和噪声干扰的环境中高效可靠地传输数据。
