1、群集概述

1.1 群集的含义

群集别名集群（Cluster)

由多台主机构成，但对外只表现为一个整体，只提供一个访问入口（域名或IP地址），相当于一台大型计算机。

1.2 群集的类型

1.2.1 负载均衡群集

定义

提高系统响应效率，处理更多的访问请求，减少延迟，实现高并发、高负载的能力。

代表软件和硬件

软件类：LVS Nginx HAProxy 等

硬件类：F5 绿盟

1.2.2 高可用群集

定义

提高系统可靠性，减少中断时间，确保服务的连续性（通常使用 N 个 9 来代表高可用的指标）。

代表软件

Keepalived

heartbeat

1.2.3 高性能运输群集

通过云计算或分布式计算获取高性能的CPU、内存等资源，来提高整体运算能力。

1.3 负载均衡集群的结构

负载调度器（Load Balancer或Director）

负载均衡层

访问整个群集系统的唯一入口，对外使用所有服务器共有的VIP地址，也称为群集IP地址。
通常会配置主、备两台调度器实现热备份，当主调度器失效以后能够平滑替换至备用调度器，确保高可用性。

服务器池（Server Pool）

服务器池（Server Pool）

群集所提供的应用服务、由服务器池承担，其中每个节点具有独立的RIP地址（真实IP），只处理调度器分发过来的客户机请求。
当某个节点暂时失效时，负载调度器的容错机制会将其隔离，等待错误排除以后再重新纳入服务器池。

共享存储（Share Storage）

为服务器池中的所有节点提供稳定、一致的文件存取服务，确保整个群集的统一性。

共享存储可以使用NAS设备，或者提供NFS共享服务的专用服务器。

2、LVS概述

2.1 简介

LVS（Linux Virtual Server）是基于Linux系统实现的负载均衡解决方案。

它利用Linux的IP负载均衡（IPVS）内核模块来实现负载均衡功能。

IPVS在内核空间中拦截并分发进入的网络流量，将流量按照一定的负载均衡算法分发给后端多台服务器，实现负载均衡的目的。

这样可以提高系统的性能、可伸缩性和高可用性。

LVS现在已成为Linux内核的一部分，默认编译为ip_vs模块，必要时能够自己调用。

modprobe ip_vs

cat /proc/net/ip_vs

2.2 LVS工作原理

当用户向负载均衡器（Director Server）发起请求，调度器将请求发送至内核空间；
PREROUTING链首先会接收到用户请求，判断目标IP确定是本机IP，将数据包发送到INPUT链；
IPVS是工作在INPUT链上的，当用户请求到达INPUT时，IPVS会将用户请求和自己已经定义好的集群服务进行对比，如果用户请求的就是定义的集群服务，那么此时IPVS会强行修改数据包里的目标IP地址及端口，并将新的数据包发送到POSTROUTING链；
POSTROUTING链接收数据包后发现目标IP地址刚好是自己的后端服务器，那么此时通过选路，将数据包最终发送到后端的服务器

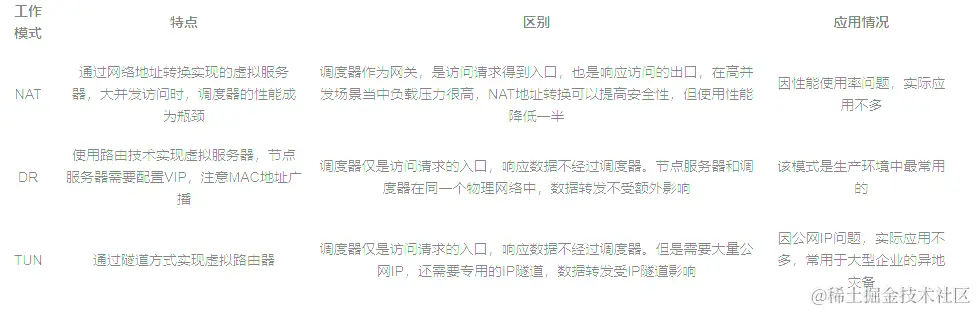

2.3 LVS 的三种工作模式简介

NAT模式：地址转换
- 通过网络地址转换实现的虚拟服务器，大并发访问时，调度器的性能成为瓶颈；
TUN模式：IP隧道
- 使用路由技术实现虚拟服务器，节点服务器需要配置VIP，注意MAC地址广播；
DR模式：直接路由
- 通过隧道方式实现虚拟服务器。

2.4 LVS 调度算法

rr 轮询
wrr 加权轮询
sh 源地址哈希
dh 目的地址哈希
lc 最小连接
wlc 加权最小连接
lblc 基于地址的最小连接0

2.4.1 固定调度算法：rr、wrr、dh、sh

rr：轮询算法，将请求依次分配给不同的rs节点，即RS节点中均摊分配。适合于RS所有节点处理性能接近的情况。
wrr：加权轮询调度，一句不同RS的权值分配任务。权值较高的RS将优先获得任务，并且分配到的连接数将比权值低的RS更多，相同权值的RS得到相同数目的连接数。
dh：目的地址哈希调度（destination hashing）以目的地址为关键字查找一个静态hash表来获得所需RS。
sh：源地址哈希调度（source hashing）以源地址为关键字查找一个静态hash表来获得需要的RS。

2.4.2 动态调度算法：wlc、lc、lblc

wlc：加权最小连接数调度，架设各台RS的权值依次为Wi，当前tcp连接数依次为Ti，依次去Ti/Wi为最小的RS作为下一个分配的RS。
lc：最小连接数调度（least-connection），ipvs表存储了所有活动的连接。LB会比较连接请求放到当前连接最少的RS。
lblc：基于地址的最小连接数（locality-based least-connection），将来自同一个目的地址的请求分配给同一台RS，此时这台服务器是尚未满负荷的。否则就将这个请求分配给连接数最小的RS，并以它作为下一次分配的首先考虑。

2.5 ipvsadm工具的功能

LVS群集创建与管理：

创建虚拟服务器
添加、删除服务器节点
查看群集及节点情况
保存负载分配策略

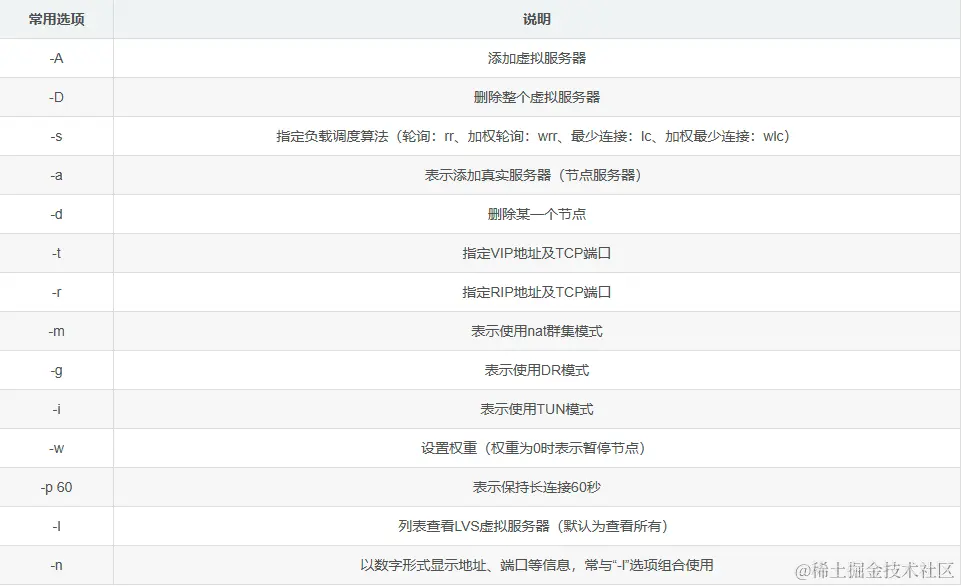

2.5.1 ipvsadm工具选项

3、LVS-NAT模式详解

3.1 LVS-NAT模式配置思路

配置 NFS 共享存储；
节点服务器安装 Web 服务，注意：默认网关要指向调度器的IP地址，测试的时候关闭连接保持；
调度服务器要开启 IP路由转发功能和设置 SNAT 等 iptables 规则，安装 ipvsadm 工具，配置虚拟服务器和真实节点服务器相关配置；
客户端测试的时候网关要指向调度器的IP地址。

3.2 部署实例

调度器：内网关 ens33:192.168.137.10；外网关ens36:12.0.0.10
Web节点服务器1：192.168.137.100（网关设置为192.168.122.10）
Web节点服务器2：192.168.137.101（网关设置为192.168.122.10）
NFS服务器：192.168.137.88
客户端：12.0.0.88

3.2.1 配置 NFS 共享存储

systemctl disable firewalld.service --now
setenforce 0

yum install -y nfs-utils rpcbind
systemctl start rpcbind nfs


mkdir /opt/test1 /opt/test2
chmod 777 /opt/test1 /opt/test2
echo "This is web1" > /opt/test1/index.html
echo "This is web2" > /opt/test2/index.html

#nfs
vim /etc/exports

/usr/share *(ro,sync)
/opt/test1 192.168.137.0/24(rw,sync)
/opt/test2 192.168.137.0/24(rw,sync)

exportfs -rv
#发布共享
showmount -e

3.2.2 配置节点服务器

以节点服务器1为例，节点服务器2的配置类似。

web-1

systemctl disable firewalld
setenforce 0

yum install -y httpd
systemctl start httpd
yum install -y nfs-utils rpcbind
systemctl start rpcbind

mount.nfs 192.168.137.88:/opt/test1 /var/www/html
[root@web_server1 ~]# vim /etc/fstab
#末行写入，设置自动挂载
192.168.137.88:/opt/test1                 /var/www/html           nfs     defaults,netdev 0 0

web2

mount.nfs 192.168.137.88:/opt/test2 /var/www/html
vim /etc/fstab
#末行写入，设置自动挂载
192.168.137.88:/opt/test2                 /var/www/html           nfs     defaults,netdev 0 0

3.2.3 配置负载调度器

systemctl disable firewalld
setenforce 0

配置SNAT转发规则

#开启路由转发
vim /etc/sysctl.conf
#末行写入
net.ipv4.ip_forward = 1
sysctl -p

iptables -t nat -A POSTROUTING -s 192.168.137.0/24 -o ens36 -j SNAT --to-source 12.0.0.10

加载LVS内核模块

for i in $(ls /usr/lib/modules/$(uname -r)/kernel/net/netfilter/ipvs | grep -o "^[^.]*");do echo $1; /sbin/modinfo -F filename $1 > /dev/null 2>&1 && /sbin/modprobe $1;done

安装ipvsadm管理工具

yum install -y ipvsadm                          #启动服务前需保存负载分配策略
ipvsadm-save > /etc/sysconfig/ipvsadm
systemctl start ipvsadm

配置负载分配策略（NAT模式只要在服务器上配置，节点服务器不需要特殊配置）

ipvsadm -C #清除原有策略

#添加策略
ipvsadm -A -t 12.0.0.10:80 -s rr
ipvsadm -a -t 12.0.0.10:80 -r 192.168.137.100:80 -m -w 1
ipvsadm -a -t 12.0.0.10:80 -r 192.168.137.101:80 -m -w 1

ipvsadm #启用策略

ipvsadm -ln
#查看节点状态，Masq代表NAT模式

ipvsadm-save > /etc/sysconfig/ipvsadm
#保存策略

3.2.4 访问测试

浏览器访问 http://12.0.0.10/

通过多次刷新查看网页内容是否交替出现

4、LVS-DR模式详解

4.1 数据包流向分析

客户端发送请求到 Director Server（负载均衡器），请求的数据报文（源 IP 是 CIP,目标 IP 是 VIP）到达内核空间；
Director Server 和 Real Server 在同一个网络中，数据通过二层数据链路层来传输；
内核空间判断数据包的目标IP是本机VIP，此时IPVS（IP虚拟服务器）比对数据包请求的服务是否是集群服务，是集群服务就重新封装数据包。修改源 MAC 地址为 Director Server 的 MAC地址，修改目标 MAC 地址为 Real Server 的 MAC 地址，源 IP 地址与目标 IP 地址没有改变，然后将数据包发送给 Real Server；
到达 Real Server 的请求报文的 MAC 地址是自身的 MAC 地址，就接收此报文。数据包重新封装报文(源 IP 地址为 VIP，目标 IP 为 CIP)，将响应报文通过 lo 接口传送给物理网卡然后向外发出；
Real Server 直接将响应报文传送到客户端。

4.2 IP包头及数据帧头信息的变化

Client向目标VIP发出请求，Director（负载均衡器）接收
Director根据负载均衡算法选择Real Sever_1，不修改也不封装IP报文，而是将数据帧的MAC地址改为Real Server_1的MAC地址，然后在局域网上发送
Real Server_1收到这个数据帧，解封装后发现目标IP与本机匹配（Real Server事先绑定了VIP），于是处理这个报文。随后重新封装报文，将响应报文通过lo接口传送给物理网卡然后向外发出
Client将收到回复报文。Client认为得到正常的服务，而不会知道是哪一台服务器处理的。

注意：如果跨网段，则报文通过路由器经由Internet返回给用户。

4.3 DR模式的特点

Director Server和Real Server必须在同一个物理网络中；
Real Server可以使用私有地址，也可以使用公网地址。如果使用公网地址，可以通过互联网对RIP进行直接访问；
Director Server作为群集的访问入口，但不作为网关使用；
所有的请求报文经由Real Server，但回复响应报文不能经过Director Server；
Real Server的网关不允许指向Director Server IP，即Real Server发送的数据包不允许经过Director Server；
Real Server上的lo接口配置VIP的IP地址。

4.4 LVS-DR模式部署实例

DR服务器：192.168.137.10
Web服务器1:192.168.137.100
Web服务器2:192.168.137.101
VIP服务器：192.168.137.188
nfs服务器：192.168.137.88

4.4.1 配置负载调度器

#关闭防火墙和selinux
systemctl stop firewalld
setenforce 0

#安装
ipvsadm yum install -y ipvsadm

4.4.2 配置虚拟IP地址

cd /etc/sysconfig/network-scripts

cp ifcfg-ens33 ifcfg-ens33:0
#若是隧道模式，复制为ifcfg-tun10

vim ifcfg-ens33:0

DEVICE=ens33:0
ONBOOT=yes
IPADDR=192.168.137.188
NETMASK=255.255.255.255

[root@director network-scripts]# ifconfig ens33:0
ens33:0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.137.188  netmask 255.255.255.255  broadcast 192.168.137.188
        ether 00:0c:28:68:be:b9  txqueuelen 1000  (Ethernet)

4.4.3 调整proc响应系统

vim /etc/sysctl.conf
#末行写入以下内容
net.ipv4.ip_forward = 0
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0

sysctl -p

4.4.4 配置负载分配策略

ipvsadm-save >/etc/sysconfig/ipvsadm
systemctl start ipvsadm
ipvsadm -C

#添加策略，若隧道模式，-g替换为-i
ipvsadm -A -t 192.168.137.188:80 -s rr
ipvsadm -a -t 192.168.137.188:80 -r 192.168.137.100:80 -g
ipvsadm -a -t 192.168.137.188:80 -r 192.168.137.101:80 -g

#保存策略并查看
ipvsadm
ipvsadm -ln

4.4.5 部署NFS共享存储

#关闭防火墙和selinux
systemctl stop firewalld
setenforce 0

yum install -y nfs-utils rpcbind
mkdir /opt/test1 /opt/test2
chmod 777 /opt/test1 /opt/test2
echo "This is web1" > /opt/test1/index.html
echo "This is web2" > /opt/test2/index.html

#编辑共享目录
vim /etc/exports

/usr/share *(ro,sync)
/opt/test1 192.168.137.0/24(rw,sync)
/opt/test2 192.168.137.0/24(rw,sync)

#启动服务
systemctl start rpcbind
systemctl start nfs
#查看目录
showmount -e

4.4.6 配置节点服务器

web1(192.168.137.100)

配置虚拟IP地址（VIP：192.168.137.188）

cd /etc/sysconfig/network-scripts
#配置lo:0
cp ifcfg-lo ifcfg-lo:0
vim ifcfg-lo:0

DEVICE=lo:0
ONBOOT=yes
IPADDR=192.168.137.188
NETMASK=255.255.255.255
#注意：子网掩码必须全为1

ifup lo:0
ifconfig lo:0
route add -host 192.168.137.188 dev lo:0
#临时添加

vim /etc/rc.local
#末行添加，加入开机自启动
/sbin/route add -host 192.168.137.188 dev lo:0

chmod +x /etc/rc.d/rc.local

4.4.7 调整内核的ARP响应参数以组织更新VIP的MAC地址，避免发生冲突

vim /etc/sysctl.conf

net.ipv4.conf.lo.arp_ignore = 1
#系统只响应目的IP为本地IP的ARP请求
net.ipv4.conf.lo.arp_announce = 2
#系统不使用IP包的源地址来设置ARP请求的源地址，而选择发送接口的IP地址
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2

sysctl -p

4.4.8 安装服务，进行nfs挂载

#服务安装
yum install -y nfs-utils rpcbind httpd

#启动服务
systemctl start rpcbind
systemctl start nfs
systemctl start httpd

#将共享目录挂载到本机
mount.nfs 192.168.137.88:/opt/test1 /var/www/html

web2(192.168.137.101)

Web1与web2配置相同

mount.nfs 192.168.137.88:/opt/test2 /var/www/html

4.4.9 浏览器访问测试

在客户端使用浏览器重复访问 http://192.168.137.188
