前言

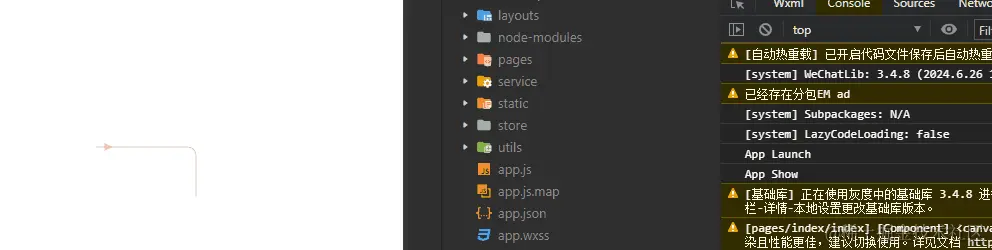

通常我们开发微信小程序，需要产品经理需要我们前端来写一些动画（小声bb，用 svg 图片不就好了🙃）效果如下


可能你会觉得这很简单不是，使用 <svg> 去绘制不就行了，很遗憾，微信小程序到现在还不支持 svg

没办法，我们只能采取折中的办法，使用 canvas 绘制线条，css 绘制动画

实现

因为是在微信小程序中实现这样的路径动画，为了快速构建，我们使用uniapp

并且方便在 vscode 中开发我们可以使用 unibest 这个快速开发模板，来加快我们的构建

创建 path-animation 项目

pnpm create unibest my-project
cd path-animation
pnpm i
pnpm dev:mp-weixin

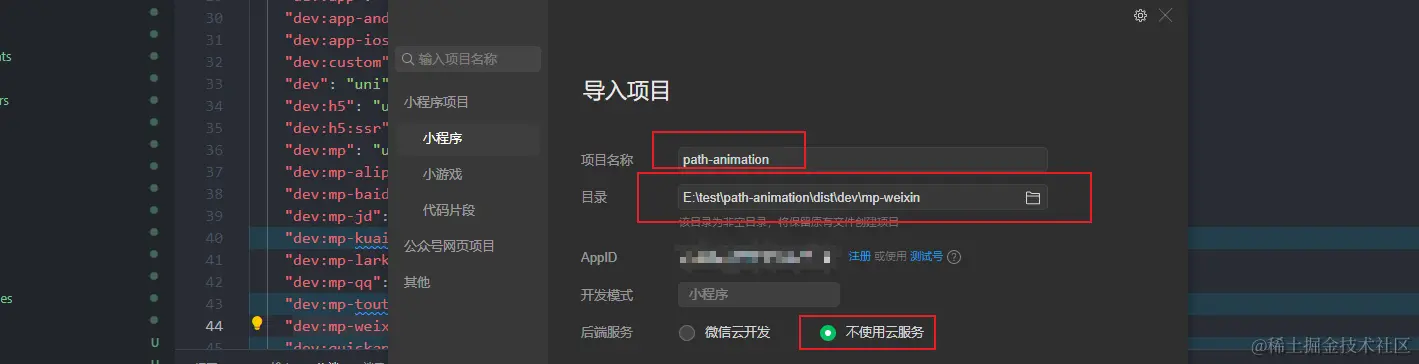

使用微信小程序开发者工具进入目录中，打开 mp-weixin 文件，去掉云服务，设置项目名为 path-animation

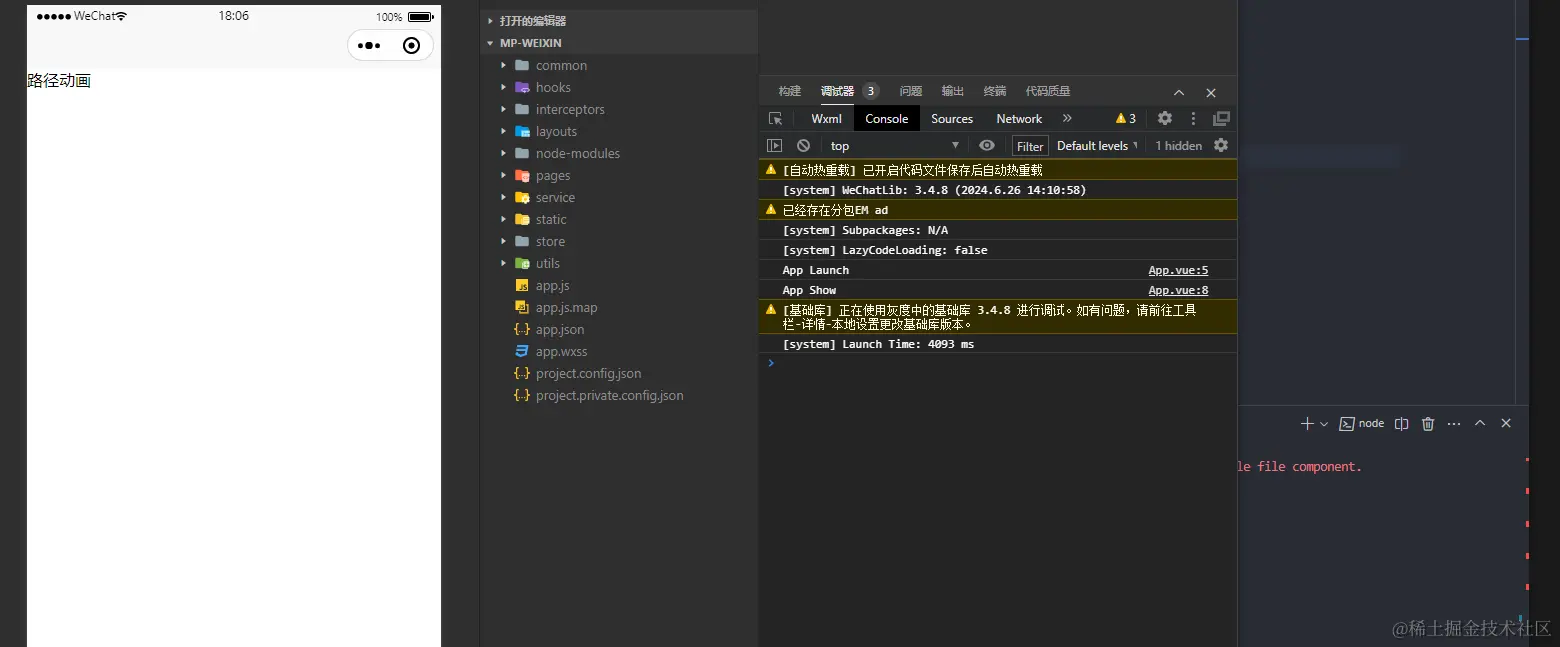

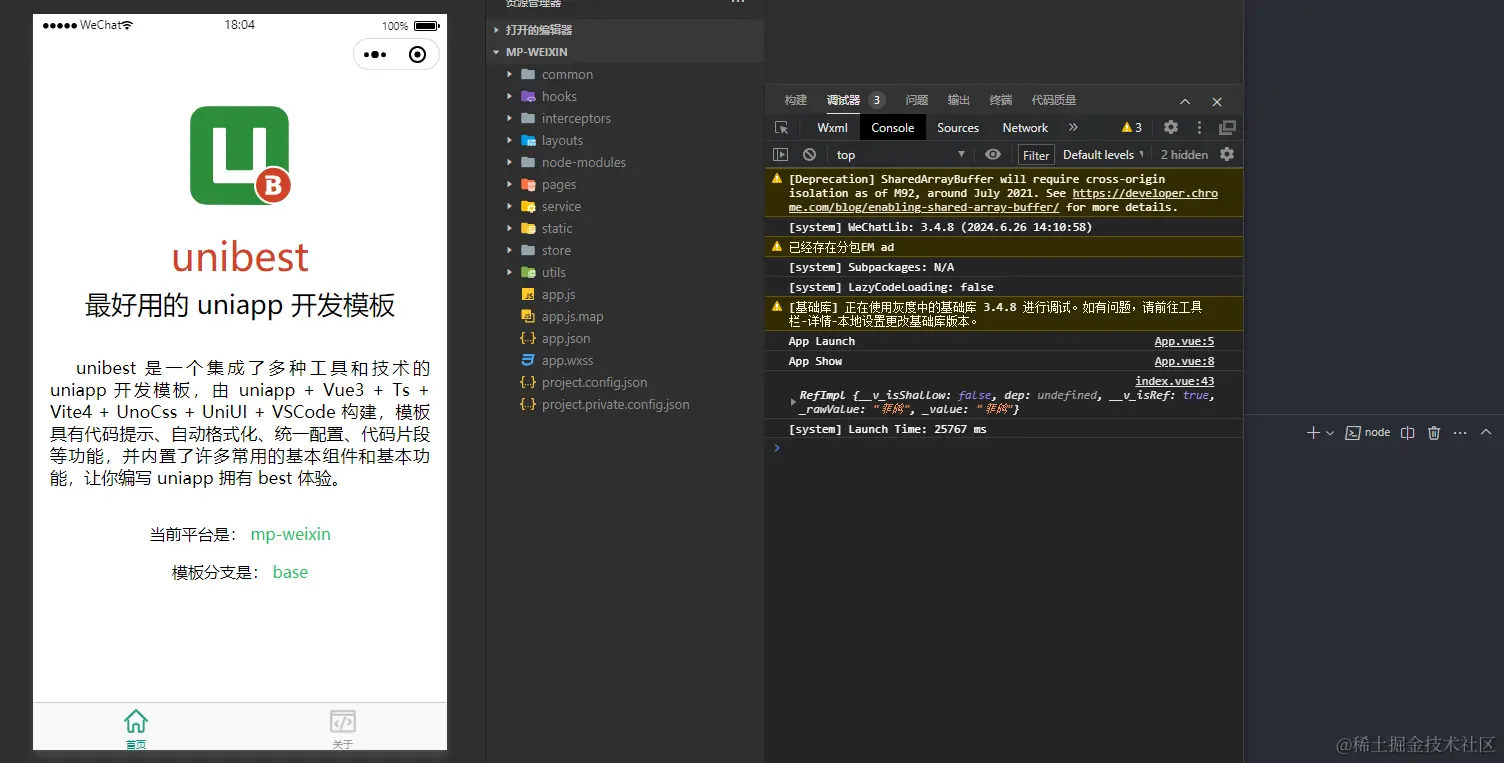

好了，我们看下效果

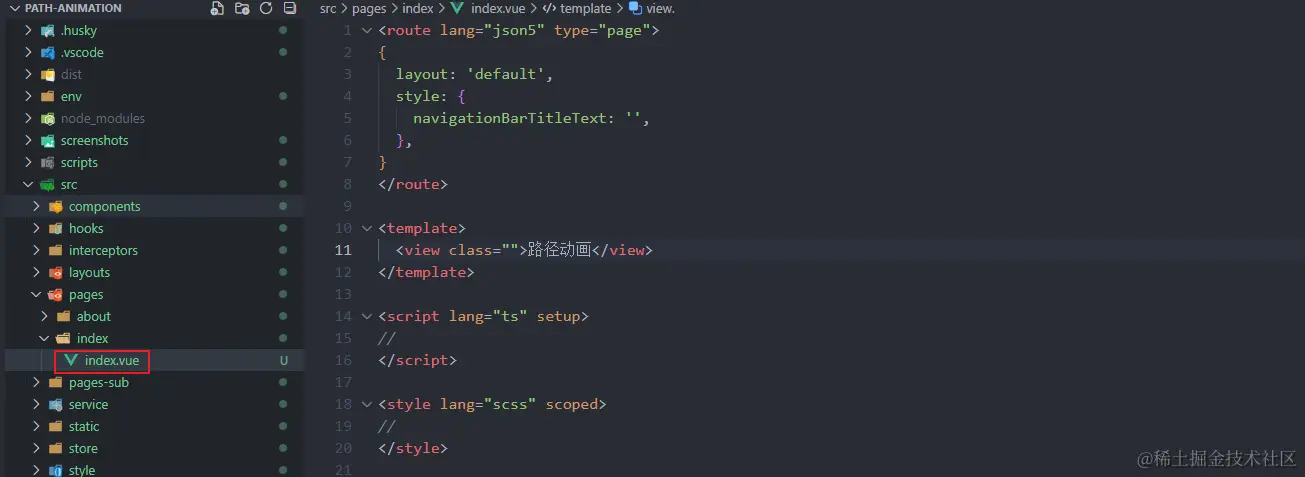

修改下首页文件 index.vue



ok 😃，我们先来使用 canvas 来画一条直线

<route lang="json5" type="page">
{
  layout: 'default',
  style: {
    navigationBarTitleText: '',
  },
}
</route>

<template>
  <div
    class="w-300px h-300px flex justify-between items-center flex-col m-auto mb-30px position-relative mt-80rpx"
  >
    <canvas
      id="my-canvas"
      canvas-id="my-canvas"
      class="position-absolute w-300px h-300px z-0"
    ></canvas>
  </div>
</template>

<script lang="ts" setup>
const context = uni.createCanvasContext('my-canvas')
context.setStrokeStyle('#FBD3A7') // 设置 填充的颜色
context.moveTo(50, 150) // 设置 绘制起始坐标
context.lineTo(250, 150) // 设置 绘制结束坐标
context.stroke() // stroke() 方法会实际地绘制出通过 moveTo() 和 lineTo() 方法定义的路径
context.draw() // 绘制
</script>

<style lang="scss" scoped>
//
</style>

微信小程序的 canvas 一定要设置 canvas-id不然会出问题，我们就设置和 id 一样就好了

使用 uni.createCanvasContext(元素的id) 来获取访问的 <canvas> 对象

  • setStrokeStyle 设置 线的颜色
  • moveTo 设置 绘制起始坐标
  • lineTo 设置 绘制结束坐标
  • stroke stroke 方法会实际地绘制出通过 moveTo() 和 lineTo() 方法定义的路径
  • draw 根据设置绘制图像

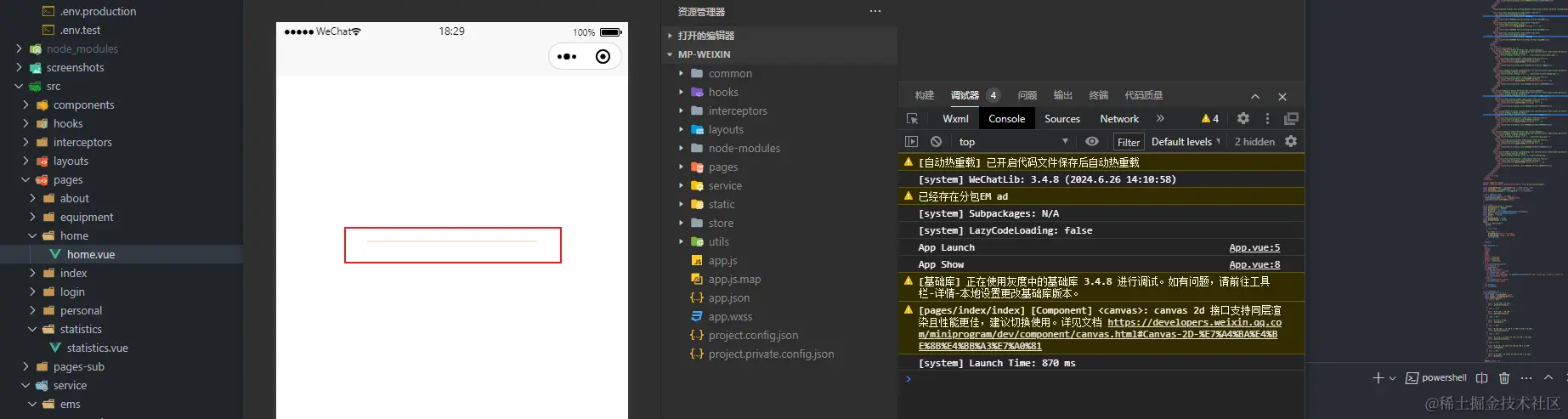

看一下效果，不错 😄，线条已经出来了


如果直接使用 canvas 来绘制运动动画，需要计算距离，如果有弧度还得计算贝塞尔曲线很是麻烦

转换个思路 🤔，我们可以使用 css 动画来实现运动

<route lang="json5" type="page">
{
  layout: 'default',
  style: {
    navigationBarTitleText: '',
  },
}
</route>

<template>
  <div
    class="w-300px h-300px flex justify-between items-center flex-col m-auto mb-30px position-relative mt-80rpx"
  >
    <canvas
      id="my-canvas"
      canvas-id="my-canvas"
      class="position-absolute w-300px h-300px z-0"
    ></canvas>

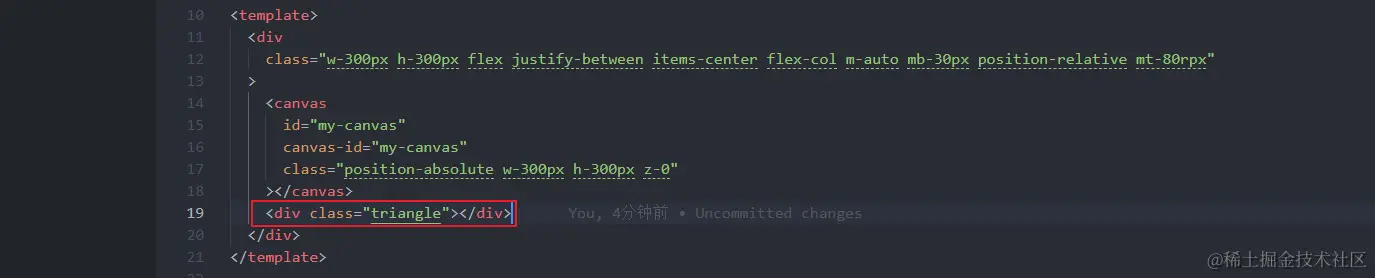

    <div class="triangle"></div>
  </div>
</template>

<script lang="ts" setup>
const context = uni.createCanvasContext('my-canvas')
context.setStrokeStyle('#FBD3A7') // 设置 填充的颜色
context.moveTo(50, 150) // 设置 绘制起始坐标
context.lineTo(250, 150) // 设置 绘制结束坐标
context.stroke() // stroke() 方法会实际地绘制出通过 moveTo() 和 lineTo() 方法定义的路径
context.draw() // 绘制
</script>

<style lang="scss" scoped>
.triangle {
  position: absolute;
  width: 8px;
  height: 8px;
  clip-path: polygon(0 0, 100% 50%, 0 100%);
  background: #fbd3a7;
  animation: move 3000ms infinite linear;
  offset-path: path('M -100 150 L 100 150');
}

@keyframes move {
  0% {
    offset-distance: 0%;
  }
  100% {
    offset-distance: 100%;
  }
}
</style>

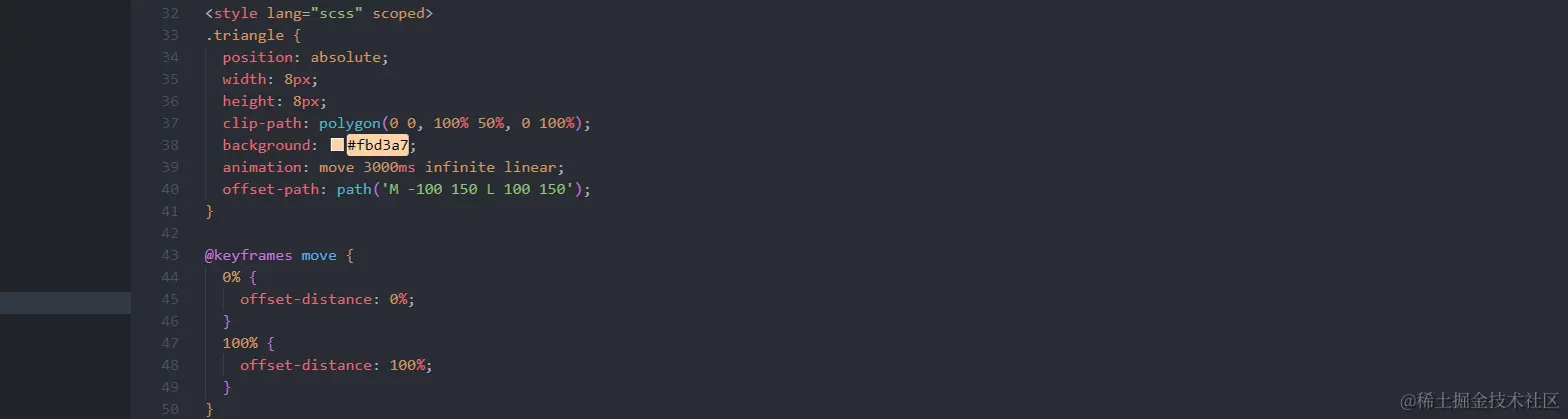

使用 clip-path 的 polygon 主要用于绘制多边形，当然 clip-path 还有很多其他有趣的属性可以看看

polygon 的使用也很简单，polygon(x1 y1, x2 y2, x3 y3, x4 y4, xn yn)

每两个点就是绘制的多边形的一个点，polygon(0 0, 100% 50%, 0 100%) 绘制三个点就是一个三角形，background 填充背景色

offset-path 是这个运动动画的核心，用于定于一个运动路径

  • M 定义路径起始点
  • L 定义路径结束点

最后使用 animation 定义运动动画

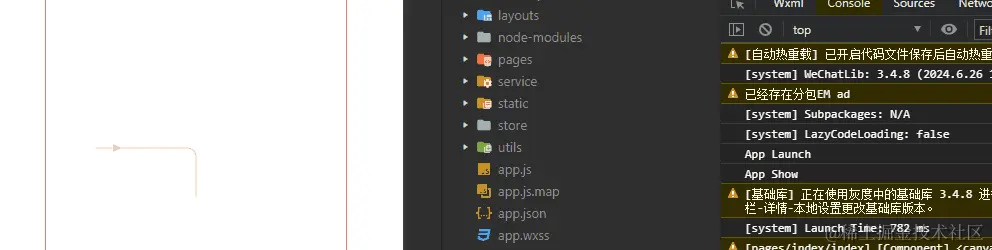

当然这是直线运动，那曲线运动呢，该怎么实现呢？🤔

<route lang="json5" type="page">
{
  layout: 'default',
  style: {
    navigationBarTitleText: '',
  },
}
</route>

<template>
  <div
    class="w-300px h-300px flex justify-between items-center flex-col m-auto mb-30px position-relative mt-80rpx"
  >
    <canvas
      id="my-canvas"
      canvas-id="my-canvas"
      class="position-absolute w-300px h-300px z-0"
    ></canvas>
    <div class="triangle"></div>
  </div>
</template>

<script lang="ts" setup>
const context = uni.createCanvasContext('my-canvas')
context.setStrokeStyle('#FBD3A7') // 设置 填充的颜色
context.moveTo(50, 150) // 设置 绘制起始坐标
context.lineTo(140, 150) // 设置 绘制结束坐标
context.quadraticCurveTo(150, 150, 150, 160)
context.lineTo(150, 200)
context.stroke() // stroke() 方法会实际地绘制出通过 moveTo() 和 lineTo() 方法定义的路径
context.draw() // 绘制
</script>

<style lang="scss" scoped>
.triangle {
  position: absolute;
  width: 8px;
  height: 8px;
  clip-path: polygon(0 0, 100% 50%, 0 100%);
  background: #fbd3a7;
  animation: move 3000ms infinite linear;
  offset-path: path('M -100 150 L -10 150 Q 4 150 4 160 L 4 200');
}

@keyframes move {
  0% {
    offset-distance: 0%;
  }
  100% {
    offset-distance: 100%;
  }
}
</style>

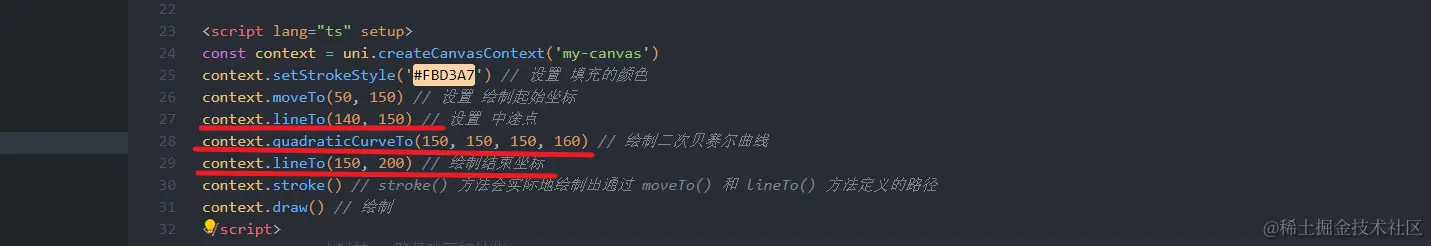

如果有多个lineTo，除了最后一个是结束坐标，其他都是绘制的中途点

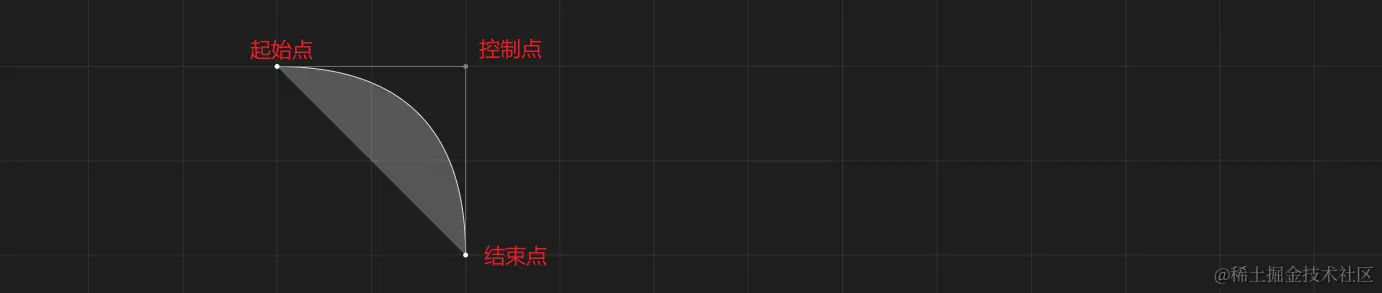

quadraticCurveTo(控制点，结束点)，使用这个绘制二次贝赛尔曲线，起始点就是上一步绘制的中途点，也就是 lineTo(140，150)这个点

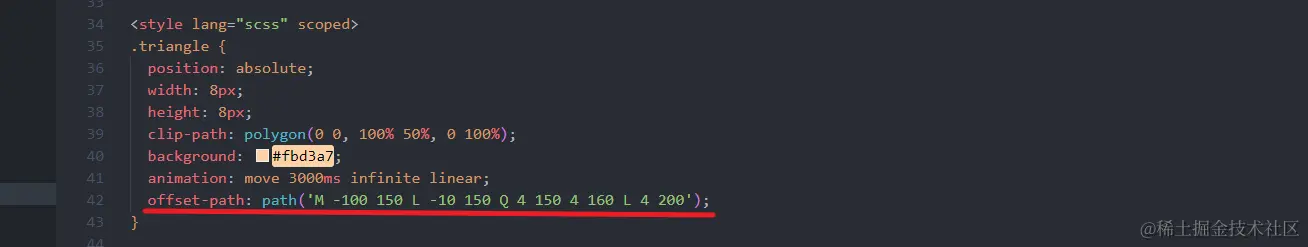

css 动画部分也就修改了下路径而已，其中 Q 表示绘制贝赛尔曲线，其中 4 150 表示控制点，4 160 表示结束点，与 canvas 的 quadraticCurveTo 类似

想必你在看了第一个动画的时候就会想，既然都是 canvas 路径 与 offset-path 路径，都是路径那会不会是一样的参数 🤨

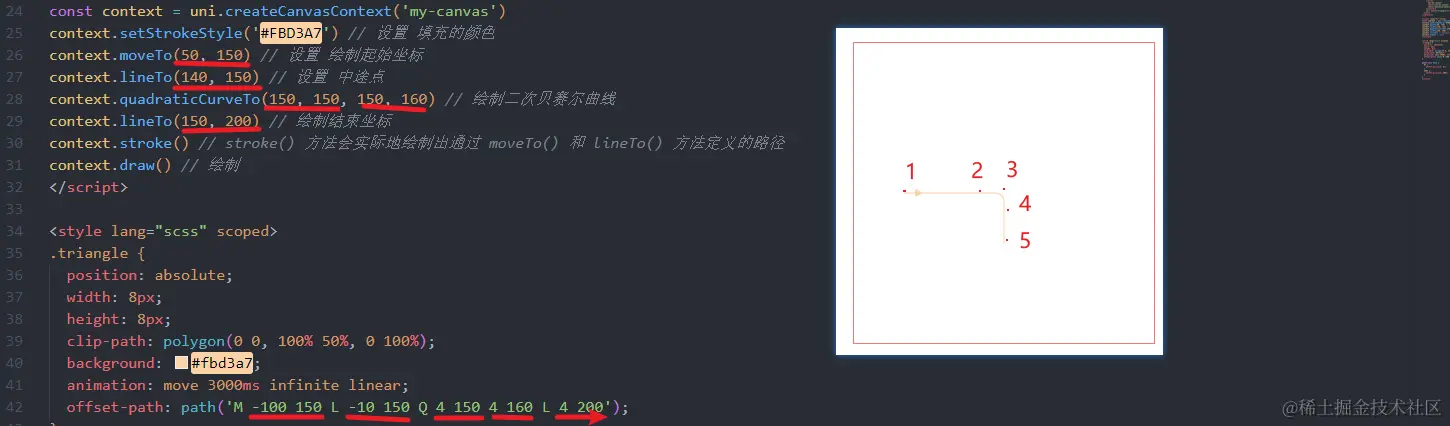

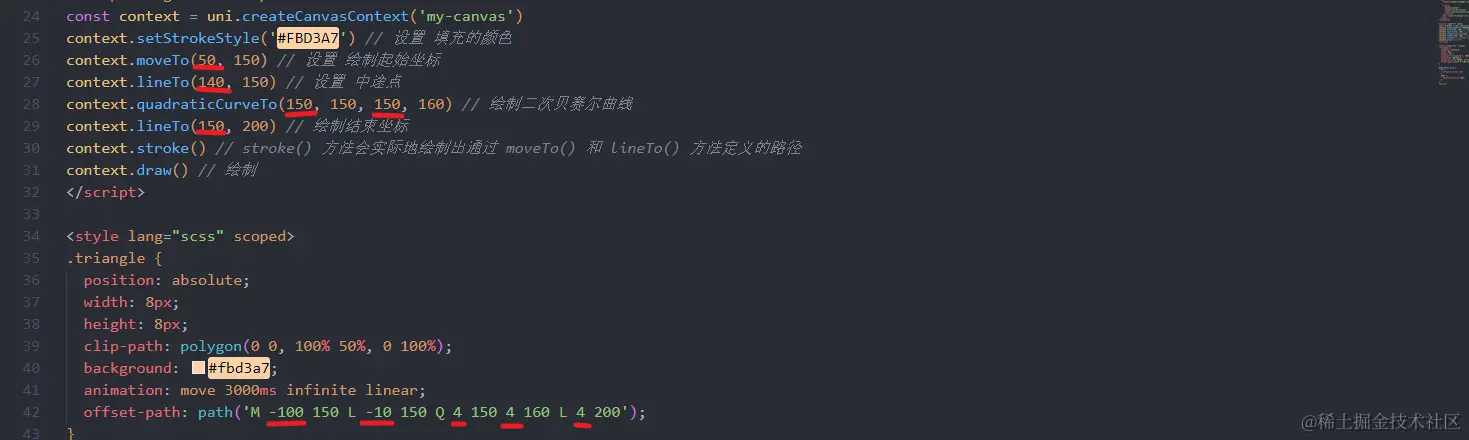

我们来对比下，canvas 路径 与 offset-path 路径


canvas 与 offset-path 各自的 5个点分别对应图上的 1~5

但是我们看实际坐标


这样按顺序一个个对比下来，我们发现只有 x 坐标不同，y 坐标都是一样的


为什么会这样呢？🤔

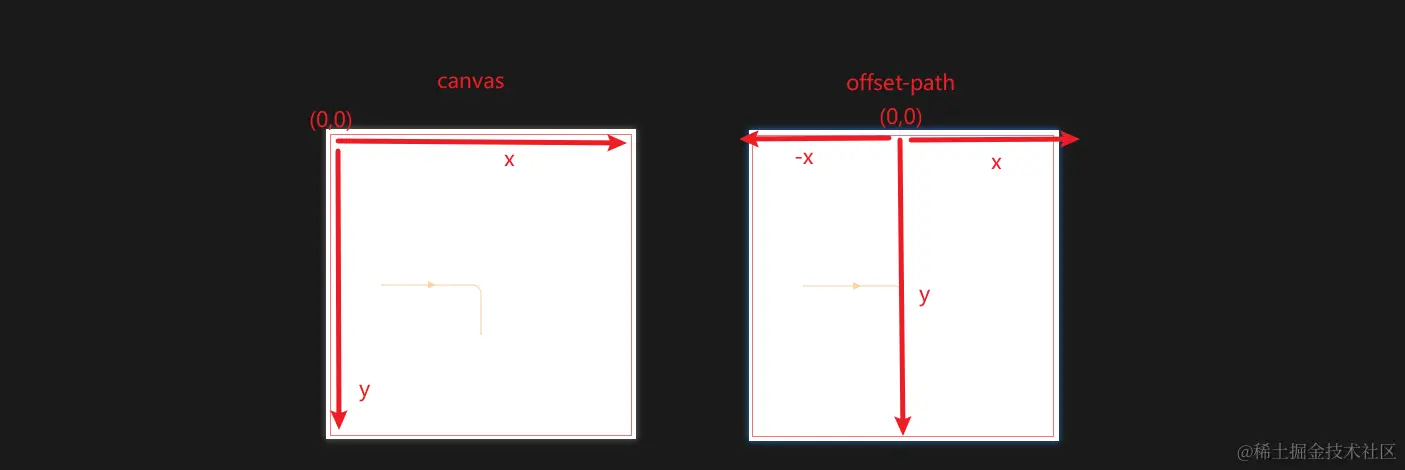

其实啊，是因为 canvas 与 offset-path 的初始坐标系不同


所以，坐标才会变成

  • 50 -> -100

  • 140 -> -10

  • 150 -> 4

  • 150 -> 4

  • 150 -> 4

前两个换算还算正确，最后三个为什么不是 0 呢？

是因为啊，我们需要加上 元素自身宽度的一半，8 - 4 = 4，这样三角形才会居中在线上

这样太麻烦了，有没有什么办法不用换算直接就能用的方法

因为位移元素元素是 position: absolute ，那么是不是可以使用 left、top 来定义元素初始位置呢?

.triangle {
  position: absolute;
  top: 0;
  left: 0;
  width: 8px;
  height: 8px;
  clip-path: polygon(0 0, 100% 50%, 0 100%);
  background: #fbd3a7;
  animation: move 3000ms infinite linear;
  offset-path: path('M 50 150 L 140 150 Q 150 150 150 160 L 150 200');
}


完整案例代码

<route lang="json5" type="page">
{
  layout: 'default',
  style: {
    navigationBarTitleText: '',
  },
}
</route>

<template>
  <div
    class="w-300px h-300px flex justify-between items-center flex-col m-auto mb-30px position-relative mt-80rpx b-1px b-solid b-red"
  >
    <canvas
      id="my-canvas"
      canvas-id="my-canvas"
      class="position-absolute w-300px h-300px z-0"
    ></canvas>
    <div class="triangle"></div>
  </div>
</template>

<script lang="ts" setup>
const context = uni.createCanvasContext('my-canvas')
context.setStrokeStyle('#FBD3A7') // 设置 填充的颜色
context.moveTo(50, 150) // 设置 绘制起始坐标
context.lineTo(140, 150) // 设置 中途点
context.quadraticCurveTo(150, 150, 150, 160) // 绘制二次贝赛尔曲线
context.lineTo(150, 200) // 绘制结束坐标
context.stroke() // stroke() 方法会实际地绘制出通过 moveTo() 和 lineTo() 方法定义的路径
context.draw() // 绘制
</script>

<style lang="scss" scoped>
.triangle {
  position: absolute;
  top: 0;
  left: 0;
  width: 8px;
  height: 8px;
  clip-path: polygon(0 0, 100% 50%, 0 100%);
  background: #fbd3a7;
  animation: move 3000ms infinite linear;
  offset-path: path('M 50 150 L 140 150 Q 150 150 150 160 L 150 200');
}

@keyframes move {
  0% {
    offset-distance: 0%;
  }
  100% {
    offset-distance: 100%;
  }
}
</style>

案例代码在路径动画

小结

因为微信小程序不支持 svg，所以我们采用 canvas + css 来代替

使用 canvas 这几个属性进行绘制

  • setStrokeStyle 设置 线的颜色
  • moveTo 设置 绘制起始坐标
  • lineTo 设置 绘制结束坐标
  • stroke stroke 方法会实际地绘制出通过 moveTo() 和 lineTo() 方法定义的路径
  • draw 根据设置绘制图像

运动元素，采用 position: absolute top: 0 left: 0 进行定位，确定 offset-path位移的初始点为 (0,0)

这样就可以和 canvas 的路径一样了

最后我们使用 animation 定义一下动画就可以了
