拓补要求作答

以下为配置步骤截图及命令

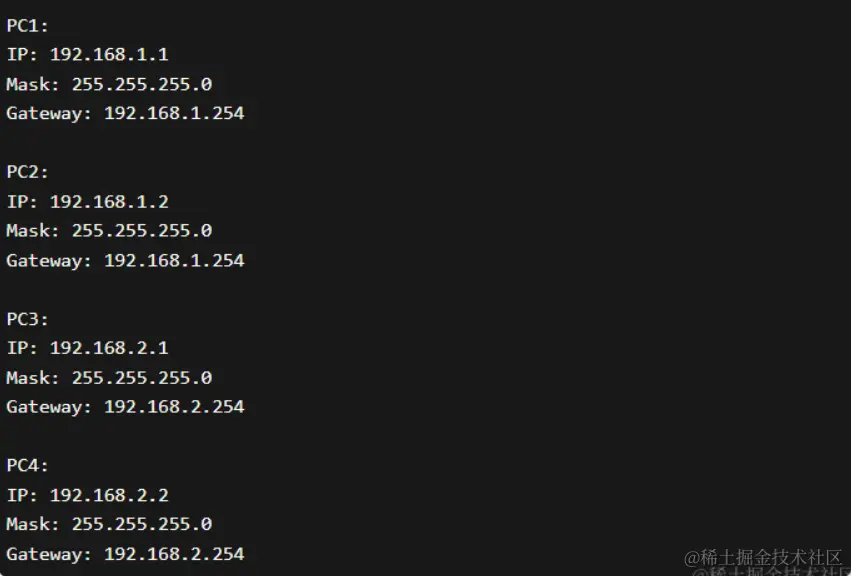

1. 设置PC的IP地址

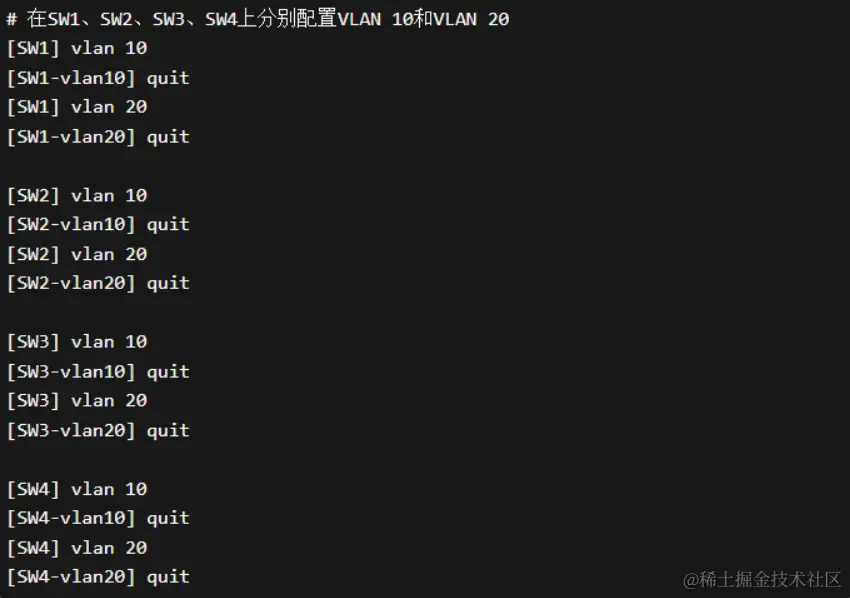

2. 交换机上配置VLAN

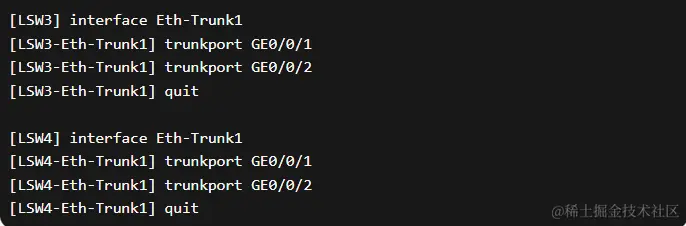

3. 配置LSW3与LSW4之间的链路聚合

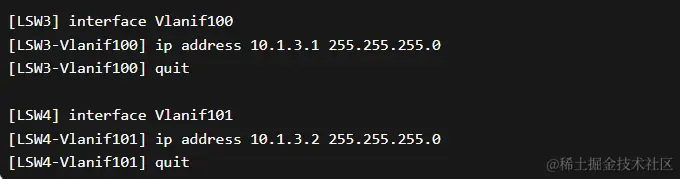

4. 配置LSW3与LSW4的接口IP地址，创建VLANIF100和VLANIF101

5. 配置AR1与AR2的接口IP地址

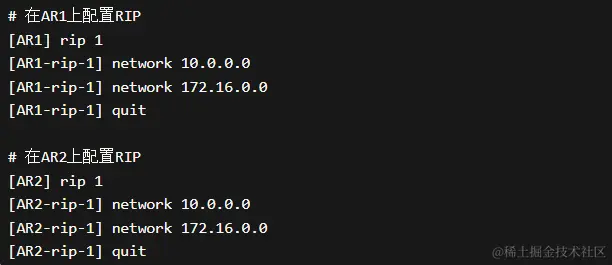

6. 配置AR1与AR2的动态RIP路由协议

在AR1和AR2上配置RIP协议，使其能够动态交换路由信息。

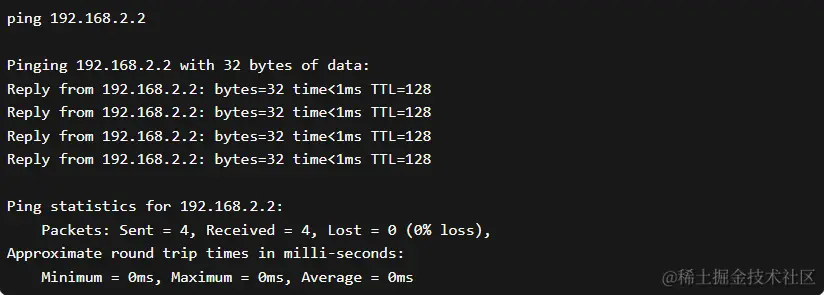

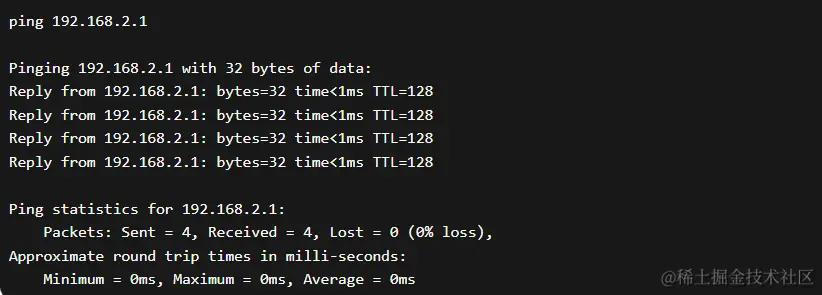

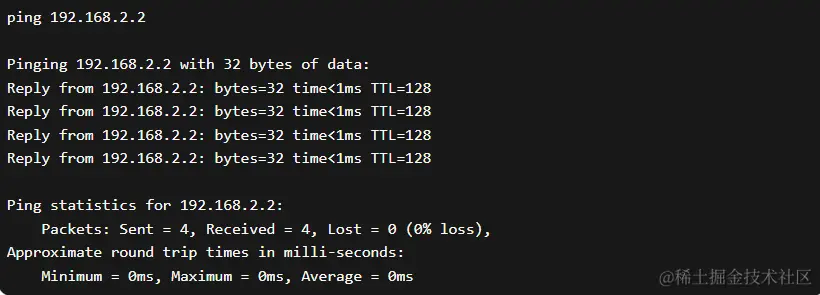

7. 测试PC机间的连通性，测试PC机与AR2路由器的通信

完成上述配置后，进行连通性测试。

测试步骤：

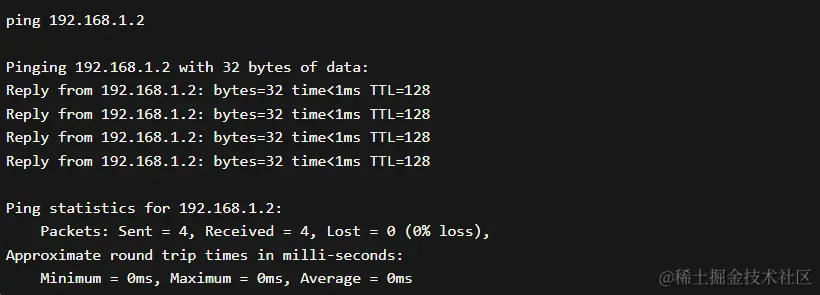

1. PC间通信测试

   • 从PC1 ping PC2

   • 从PC3 ping PC4

2. 跨VLAN通信测试

   • 从PC1 ping PC3
   • 从PC2 ping PC4

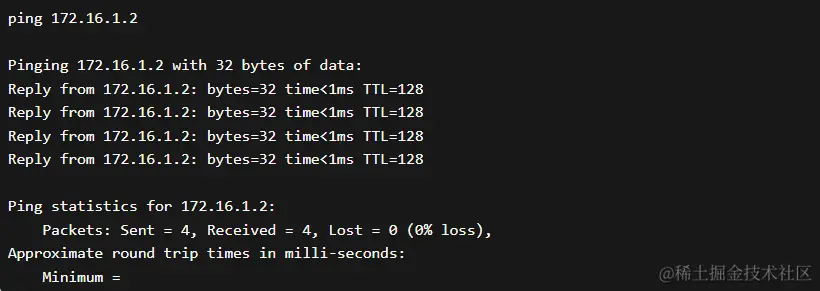

3. PC到AR2的通信测试

   • 从PC1 ping AR2的IP地址172.16.1.2
   • 从PC2 ping AR2的IP地址172.16.1.2
   • 从PC3 ping AR2的IP地址172.16.1.2
   • 从PC4 ping AR2的IP地址172.16.1.2

所有测试都通过，说明配置正确，网络连通性达到预期。
