我们在平时开发的时候往往容易忽视内存的存在。由于内存不是直接可以打交道的，程序员往往对其了解很少。但计算机的硬核基础，内存是必修关卡，希望这篇文章可以帮你把内存的本质、内存系统的来龙去脉都弄明白。这篇文章首先帮我们先搞清楚CPU怎么访问内存，然后再来分析内存地址从何而来，最终让大家建立对内存地址空间的理解。

CPU如何访问内存

C语言把变量名和函数名都转换成了汇编语言里的标号，而汇编语言的标号，就是机器更好理解的符号。符号具体包括符号类型、符号名称和符号地址这几个属性。其中，符号地址是由一个叫链接器的东西生成的。

汇编语言的标号，就表示为一段内存地址的开始。进一步分析看看：加载字指令 lw 指令，它会从一个地址指向的内存单元中，把数据加载到寄存器上；储存字指令 sw 指令则是跟 lw 指令相反，把寄存器里的数据存到特定内存单元当中。这些指令里源寄存器和立即数组成的数据，其实就叫内存地址。

结合这些信息，我们就能推出这个结论：CPU 正是通过内存地址来访问内存的。这个地址本质上是一个整数数据。而这个整数代表了一个内存单元的索引号，CPU 访问内存的时候，硬件的地址译码器会负责把索引号，转换成相应的地址信号和片选信号，帮助 CPU“寻路”，找到特定的内存单元位置。

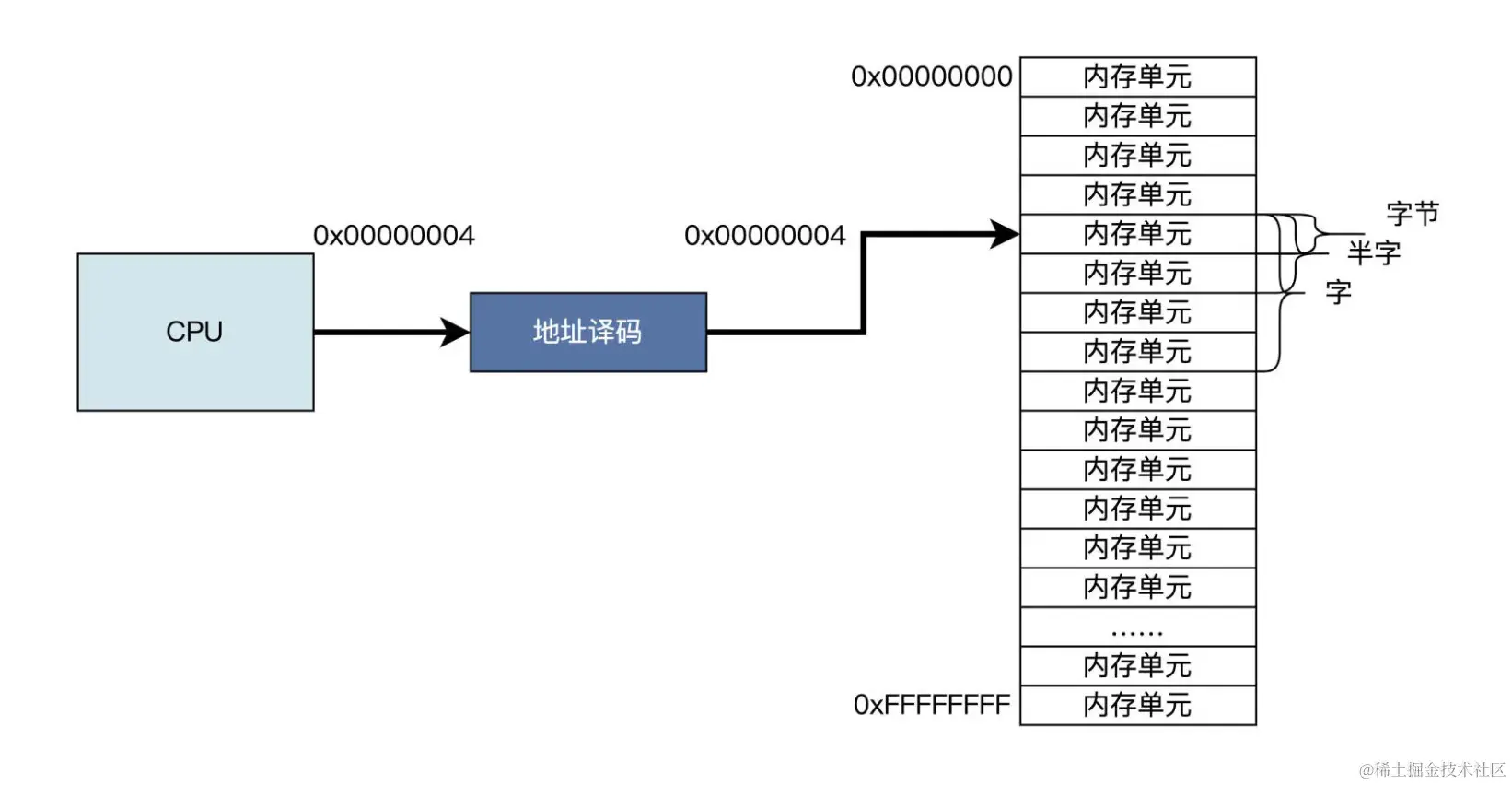

截屏2024-06-27 19.22.45.png 从上图中得知，内存最小编址单位为一个字节，一个字节能储存 8 个二进制位，即给出一个地址，就能够精确地定位到某个内存字节单元。两个连续的字节为半字，储存 16 个二进制位，四个连续的字节为一个字，也就是储存 32 个二进制位。

对照上图看一下，看起来 0~0xFFFFFFFF 这之间任意整数形成的地址，都能索引并访问到对应的内存单元。不过这只是理想状态，现实里并非如此。真正的实现方案中，一些地址上对应的不一定是内存单元，还可能是系统寄存器，设备寄存器、设备内存、主内（即我们经常说内存），情况如下图所示：

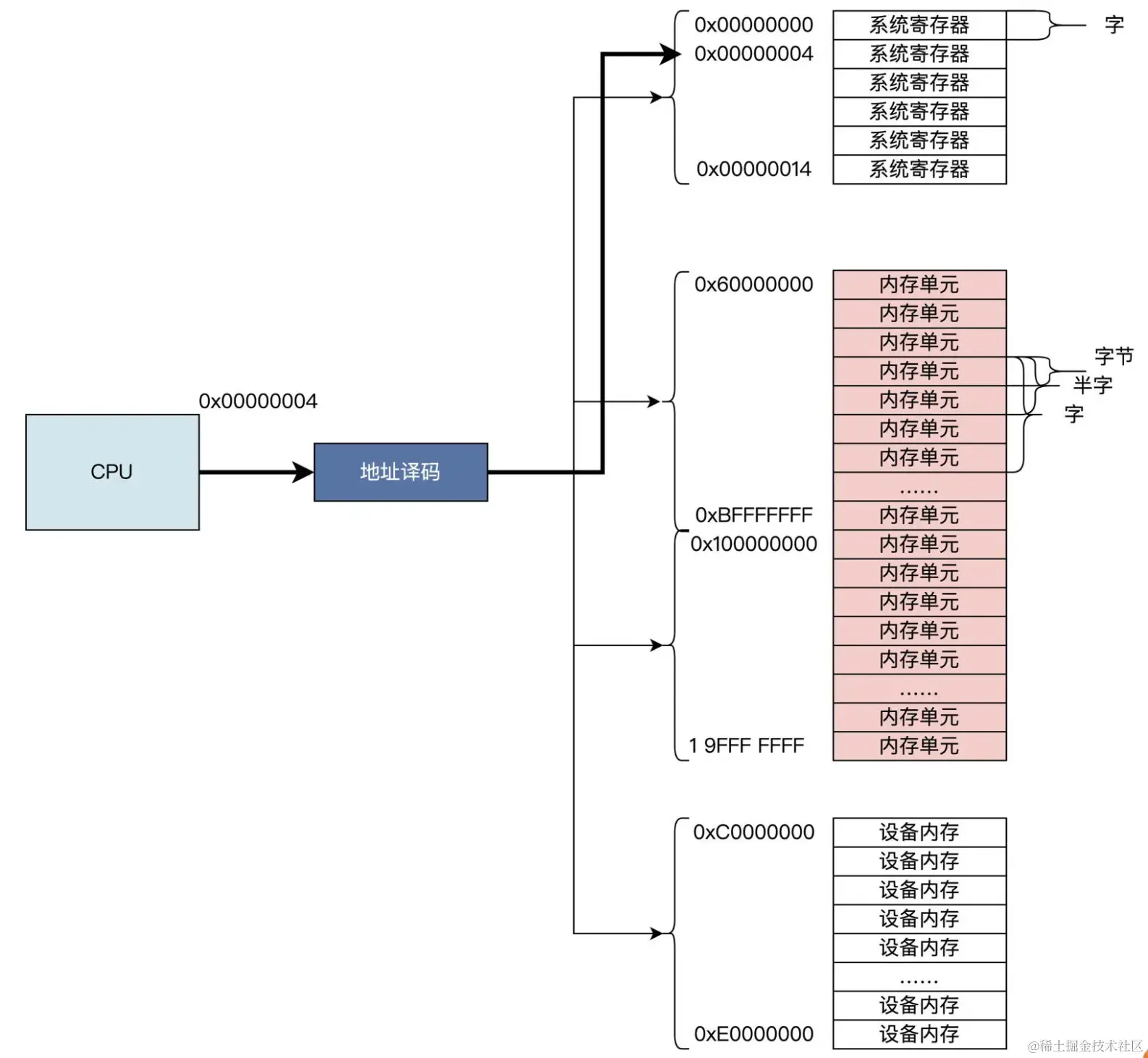

截屏2024-06-27 19.24.21.png 示意图里描述的更接近真实情况，在一台现代的物理计算机上，各种设备和内存都是统一编址的，不同的地址段能访问到不同的设备。

比如上图中，CPU 发出了 0x00000004 地址，这时经过地址译码，访问的就不是某个内存单元了，而是系统寄存器；如果 CPU 发出的地址在 0xC0000000 到 0xE0000000 之间，就会访问到设备上的内存，而 CPU 发出的地址是 0x60000000 到 0xBFFFFFFF 之间和0x100000000 到 0x19FFFFFFF 之间，才能访问到主存，也就是内存。

还有一些地址并没有对应到具体的设备，即为无效地址，如果 CPU 访问了无效地址，就会得到无效数据或者收到硬件错误的反馈。

现在，我们已经清楚地知道了，CPU 把一个整数数据当成地址，放在地址总线上，由地址译码器选择该地址正确索引的设备或者内存进行访问。

从另一个角度看，数据在物理电路上，是由不同的电子信号的组合来表示的。正是有了这些电子信号组合，才能做到索引相应的设备和内存。CPU 通过什么访问内存，以及地址的本质是什么，我们已经找到答案了，用一句话概括就是：CPU 通过地址访问内存，地址的本质是整数数据，而整数数据的本质是电子信号的组合。

内存地址从何而来

现在已经知道了 CPU 要通过地址访问内存。但是如果我问你，这个地址从何而来？你是不是有些惊讶，发现自己一下子可能回答不上来，或者只知道个大概。比较容易想到的思路是，访问内存的是相应的程序，那么自然内存地址是从程序代码中来。只是我们没有认真思考过，程序代码的地址是怎么产生的？

下面，我们就通过几行代码来一步步探索这个问题，代码如下所示：

//ls.S文件
.text
.globl sw_ins
#a0内存地址
#a1储存的值
sw_ins:
sw a1, 0(a0)      #储存a1到a0+0地址处
jr ra             #返回
//main.c文件
unsigned int word = 0xffffffff;

int main(){
    sw_ins((unsigned int)&word, 0);
    return 0;
}

上述代码分别来源于工程目录中的 ls.S 文件和 main.c 文件，代码功能逻辑很简单，就是 C 语言的 main 函数调用汇编代码 sw_ins，对 word 变量做修改，把它从 0xffffffff 修改为 0。

请你注意，我们现在不是研究代码本身，而是研究代码编译后的链接过程，通过这个线索来分析程序代码地址如何产生。

为此，我帮你写了一个链接脚本来控制链接过程和传递相关信息。同时我们还要修改 Makefile文件的内容，让链接脚本生效，Makefile 内容如下所示：

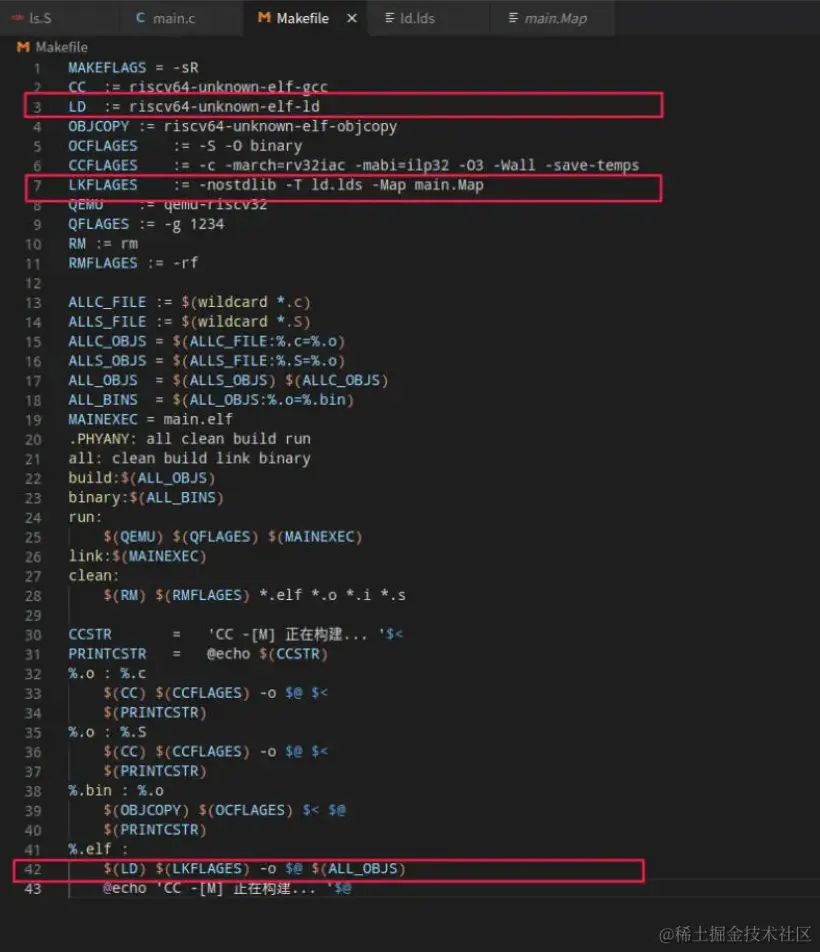

截屏2024-06-27 19.32.10.png

上图中红色框中是修改内容，尤其是第 7 行你要仔细看看，其中 -T ld.lds 表示使用 ld.lds 文件作为链接脚本文件，-Map main.map 表示链接器将链接后的内存 map 信息，输出到main.map 文件里。

接下来，我们重点研究一下 ld.lds，代码如下所示：

//输出格式

OUTPUT_FORMAT(elf32-littleriscv)
//配置内存空间，起始地址为0x10000，长度为0x50000
MEMORY
{
    RAM (xrw) : ORIGIN = 0x10000 , LENGTH = 0x50000
}
//定义输出节
SECTIONS
{
    //定义text节包含链接文件的所有以.text开头的节
    .text :
    {
        *(.text) *(.text.*)
    } > RAM
    //定义data节包含链接文件的所有以.data、.sdata、.sdata2、.rodata开头的节
    .data :
    {
        *(.data .data.*) *(.sdata .sdata.*) *(.sdata2.*) *(.rodata) *(.rodata*)
    } > RAM
    //定义bss节包含链接文件的所有以.bss、.sbss、.common开头的节
    .bss :
    {
        *(.sbss*) *(.bss*) *(COMMON*)
     } > RAM
}

从链接脚本中我们看到，Id.lds 文件首先配置了一个内存空间，这个空间从 0x10000 地址开始，一共有 0x50000 个字节。然后，链接器把所有参与链接文件里,以.text、.data、.sdata、.bss、.sbss、.COMMON 开头的节，按照上述链接脚本的顺序，合并成可执行程序文件，这个文件的地址从 0x10000 地址开始，到 0x60000 结束。

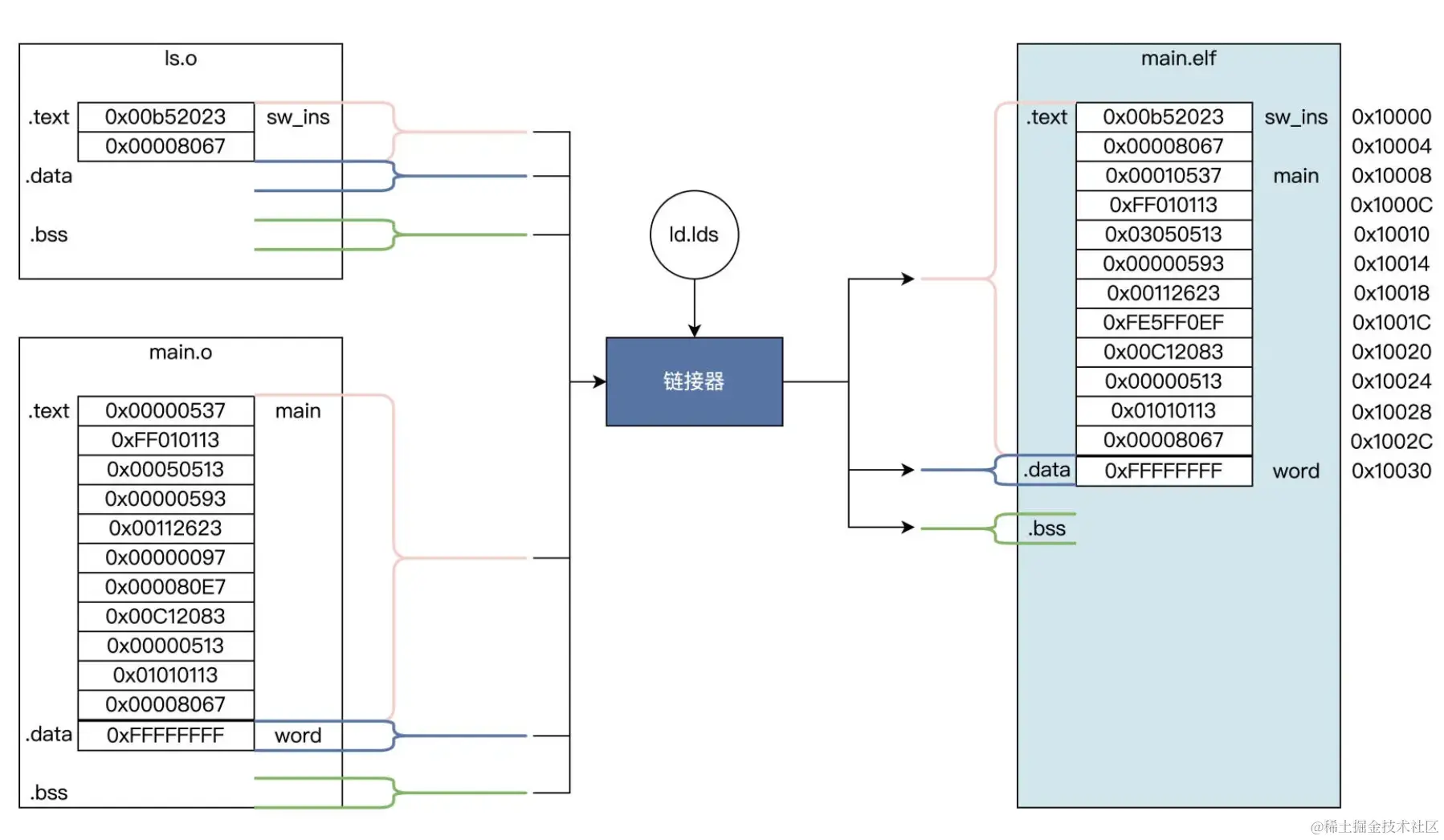

这个合并过程中，需要对符号进行绑定和地址重定位，我特意为你画了一幅图，展示这个过程。

截屏2024-06-27 19.37.08.png

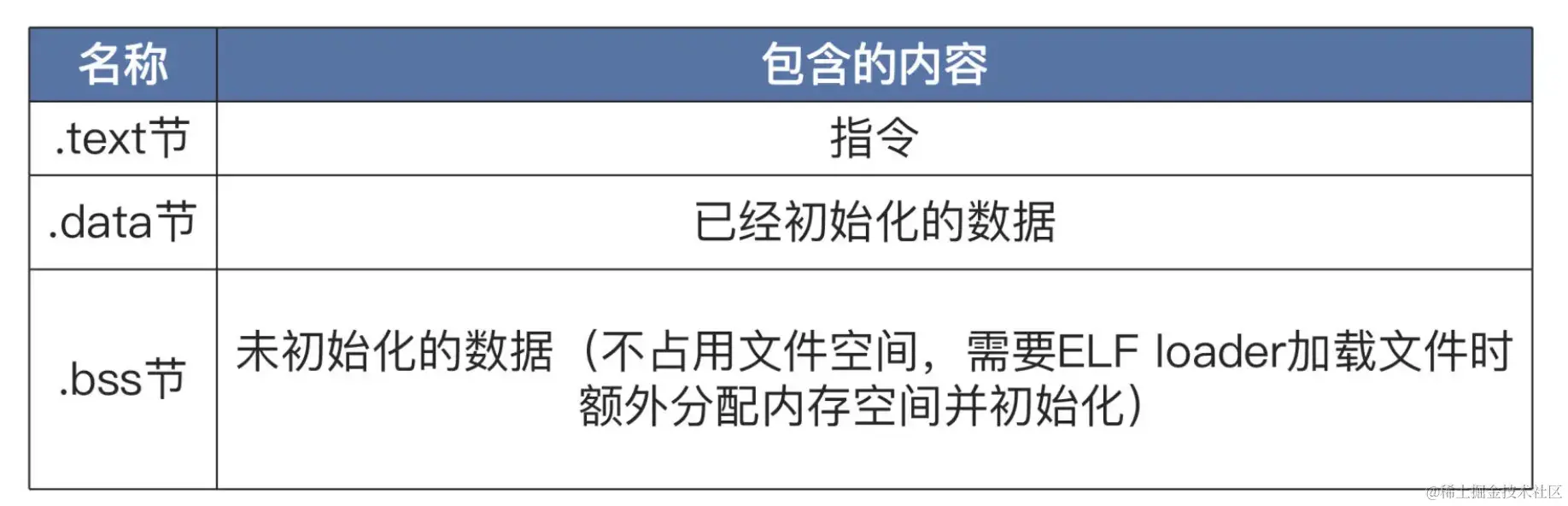

看了图片，你是不是对链接器生成地址的过程更加清楚了呢？如上图所示，ls.o、main.o 文件是可链接的目标文件，格式也是 ELF 的，其中有.text 节、.data 节、.bss 节等，不同的数据会放到不同的节里，如下表所示：截屏2024-06-27 19.37.53.png 链接器所做的工作就是根据 lds 文件中的定义，完成“合并同类项”的整理工作，也就是把相同的节合并成一个更大的节。比如 ls.o 的.text 节与 main.o 的.text 节合并成 main.elf 的.text节，而.data、.bss 节也是类似的合并过程，合并之后就要执行更重要的工作。程序重定位也叫分配内存地址。我也举个例子帮助你理解，比如 main.elf 程序要从内存地址0x10000 开始，并且这个地址开始存放的是.text 节，即指令部分，.data 节放在.text 节之后。

链接器根据.text 节的大小，就能算出.data 节的开始地址。比如在上面的例子里，就是0x10030。.data 节中有一个变量 word 是一个字大小，所以 word 变量地址会从 0x10030 开始存放，占用 4 字节，下一个变量地址将从 0x10034 开始。

既然 word 变量存放内存地址是 0x10030，那么链接器就需要修改指令，具体就是修改指令中表示 word 变量地址的数据，让地址数据变成 0x10030，或者通过一种计算方式得到0x10030，这样程序中的相关指令才能最终访问到 word 变量。这也是在 main.o 中的 main 函数里，一些指令数据与 main.elf 中的 main 函数指令数据不一样的原因。

还有一个关键的地方我再讲讲，main 函数中调用了 sw_ins 函数，链接器也要进行处理，确保jalr 指令能跳转到 sw_ins 函数的地址上，即 0x10000 地址。

链接器产生地址的过程我们讲完了，概括说就是链接多个程序模块，并且分配程序在运行过程中的地址。

当然了，除了这种方式，你可以在程序代码中直接给出一个地址，代码如下：

int main()
{
    //把整数0x20000强制转换为int类型的指针
    int *p = (int*)0x20000;
    *p = 0;
    //动态分配一个int类型大小的内存空间，其首地址返回给addr指针
    void* addr = malloc(sizeof(int));
    return 0;
}

这段代码就是让 p 直接指向 0x20000 地址，然后向这个地址上写入 0。不过这个操作极其危险，除非你确切地知道自己在干什么，因为 0x20000 可能是其它重要数据，也可能不是真正的内存单元，而是设备寄存器，更可能什么也没有，即这个地址没有连接任何有效设备。

代码中的第三种情况是程序在运行过程中动态分配的内存，返回该内存的首地址，这相对于第一种方式更加安全可靠。

现在我们已经搞清楚了程序中的地址是怎么产生的：第一种方式是链接器；第二种方式是直接定义；第三种方式是动态分配内存。

物理地址空间和虚拟地址空间

我们已经搞清楚了，地址从何而来，但一个地址肯定身处某一个地址空间中，我们下一个探讨话题正是地址空间。

首先，地址不过是一个整数而已，一旦这个整数被编码到 CPU 相应访存指令中的相关位段里，CPU 就会把它放到地址总线上。这样 CPU 访问内存的时候，就会通过地址译码器获得这段整数信息，从而索引到具体的设备单元上。这个设备单元可以是设备寄存器，可以是内存单元。

那么地址空间其实就是一个这样的整数所表示的范围。具体落实到 CPU 电路上，就是地址总线位数所表示的数据范围。

比方说，CPU 有 8 根地址线，它能编码 2 的 8 次方，即 256 个数据，地址 0 到地址 255 这个地址数据的范围，其实就是这个 8 位地址总线的 CPU 的地址空间；如果是 32 位地址总线的 CPU，那么它地址的空间范围就是 0~0xFFFFFFFF。从 0 到 0xFFFFFFFF，这之间的每个整数编码就是一个地址，合起来就是地址空间。

那什么是内存地址空间呢？当然就是能索引到内存单元的地址合集。我们再稍微扩展一下，你知道 CPU 的物理地址空间吗？其实它就是 CPU 地址总线位数所表示的数据范围，由于不同的 CPU，甚至同一体系 CPU 的不同版本，其地址总线数设计实现不同，物理地址空间也是不同的。

聊完了物理地址空间，咱们当然还得说说虚拟地址空间。现在的计算机系统中，我们写的程序链接时的地址和运行时的地址，都使用了虚拟地址。

虚拟地址空间的大小和 CPU 中的一个设备 MMU（内存管理单元）有关。虚拟地址之所以称为虚拟地址，是因为这种地址是假的，它不能真正索引到具体的设备单元，无论该单元属于设备寄存器还是内存，自然也就无法访问内存。还需要一个转换机构，把虚拟地址转换成真正的物理地址才能访问相应的设备。这个转换机构就是 CPU 的 MMU.

地址空间和我们所在的自然空间的寓意不是一样的，它们仅仅是为了表示某一位宽下的二进制数所有的编码合集。所谓内存地址空间，自然也就是内存地址编码的合集。有了这个概念，我们就知道，程序指令在内存中是如何组织的，一旦我们的程序出现了问题我们就能精准地分析定位问题所在。同时，我们也明白了 CPU 如何通过地址访问内存，读取其中指令和数据，也就是 CPU 运行程序的基本逻辑机理。

总结回顾

首先我们分析了 CPU 如何访问内存。一个整数数据就是一个地址，CPU 会把该数据放在地址总线上，由地址译码器选择该地址正确索引的设备或者内存进行访问。

访问内存要先知道“地址”，那内存地址是从何而来的，怎么产生的呢？我们结合例子，了解到内存地址有几种产生方式：一种是链接器对程序重定位后执行地址绑定，这地址是静态的；第二种是在代码中直接定义地址；第三种是动态分配内存，返回内存空间的首地址。

明白了 CPU 访问内存的方式，也知道了内存地址如何产生，我们再理解内存地址空间也不是难事儿了。所谓内存地址空间，本质就是内存地址位宽下地址编码的合集。
