计算机科学与技术学院实验报告
实验名称
实验七 域名系统DNS分析
重点难点
重点：域名系统DNS的工作原理； 难点：域名系统DNS，正确分析DNS数据报内容。
实验目的
1.了解域名系统DNS的工作原理；
2.学习扑获DNS数据包，并正确分析DNS数据包内容。
实验环境
Windows 操作系统、Wireshark网络分析软件、实验文件“DNS分析.cap”。
实验步骤
- 域名系统DNS
DNS 是域名系统(Domain Name System) 的缩写，它是由解析器和域名服务器组成的。域名服务器是指保存有该网络中所有主机的域名和对应IP地址，并具有将域名转换为IP地址功能的服务器。其中域名必须对应一个IP地址，而IP地址不一定有域名。域名系统采用类似目录树的等级结构。域名服务器为客户机/服务器模式中的服务器方，它主要有两种形式：主服务器和转发服务器。将域名映射为IP地址的过程就称为“域名解析”。在Internet上域名与IP地址之间是一对一（或者多对一）的，域名虽然便于人们记忆，但机器之间只能互相认识IP地址，它们之间的转换工作称为域名解析，域名解析需要由专门的域名解析服务器来完成，DNS就是进行域名解析的服务器。DNS 命名用于Internet 等 TCP/IP网络中，通过用户友好的名称查找计算机和服务。当用户在应用程序中输入DNS名称时，DNS 服务可以将此名称解析为与之相关的其他信息，如 IP地址。因为，你在上网时输入的网址，是通过域名解析系统解析找到了相对应的IP地址，这样才能上网。其实，域名的最终指向是IP。
2.捕获DNS分组，并正确分析其内容
2.1依次执行以下命令：
ipconfig /release；（释放本地网卡IP地址）
arp –d；删除ARP表中所有的内容
ipconfig /flushdns ；删除本机上的DNS域名解析列表

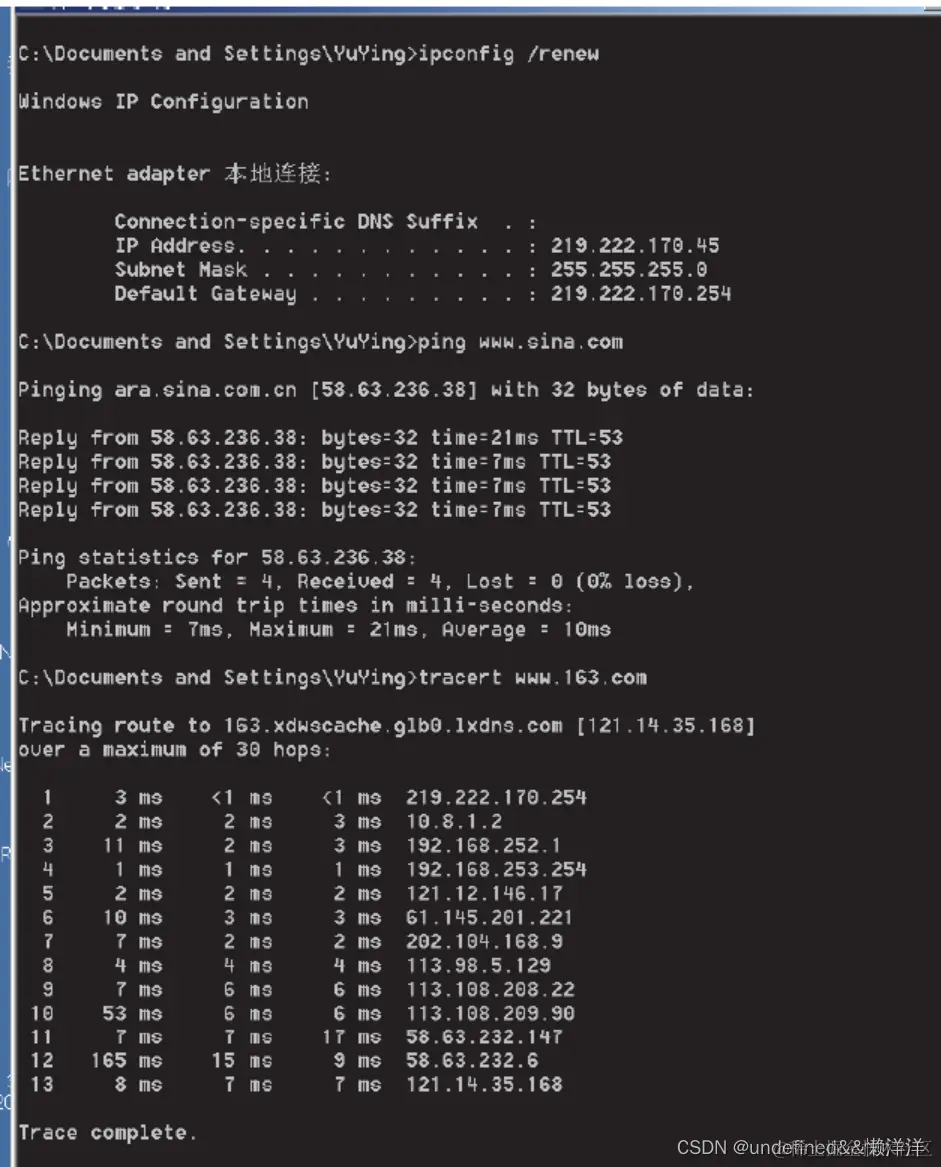

启动Wireshark，扑获当前网络接口的数据分组。执行以下命令：
ipconfig /renew；重新配置本地网卡IP地址，执行DHCP协议
ping www.sina.com；
tracert www.163.com；
结束扑获，并保存该文件，为“DNS分析.cap”，过程见下图：
编辑
2.2“DNS分析.cap”的分析
43、45分组分别是查询www.sina.com的请求和回应DNS协议。
编辑
图 3 分组43是查询www.sina.com的请求
标识字段：a3f6
若干标志字段（2字节）：标志字段值为0100（H）,分解为QR=0,是查寻报文；opcode=0000标准查询；TC=0，报文不可截断；RD=1，期望递归查询；;Z=0,保留位；NA=0,不接收非权威数据。
问题数=1；资源记录=0；授权资源记录=0；额外资源记录=0；
查寻的域名：www.sina.com；查寻类型：主机地址；查寻类别：IP地址(class ,是一个16位值，标记协议族或某一个协议实例，使用IN代表internet系统，CH代表Chaos系统; class IN是一个32位IP地址 )
分组45是对分组43的应答，查询得到的域名记录解析如下：
编辑

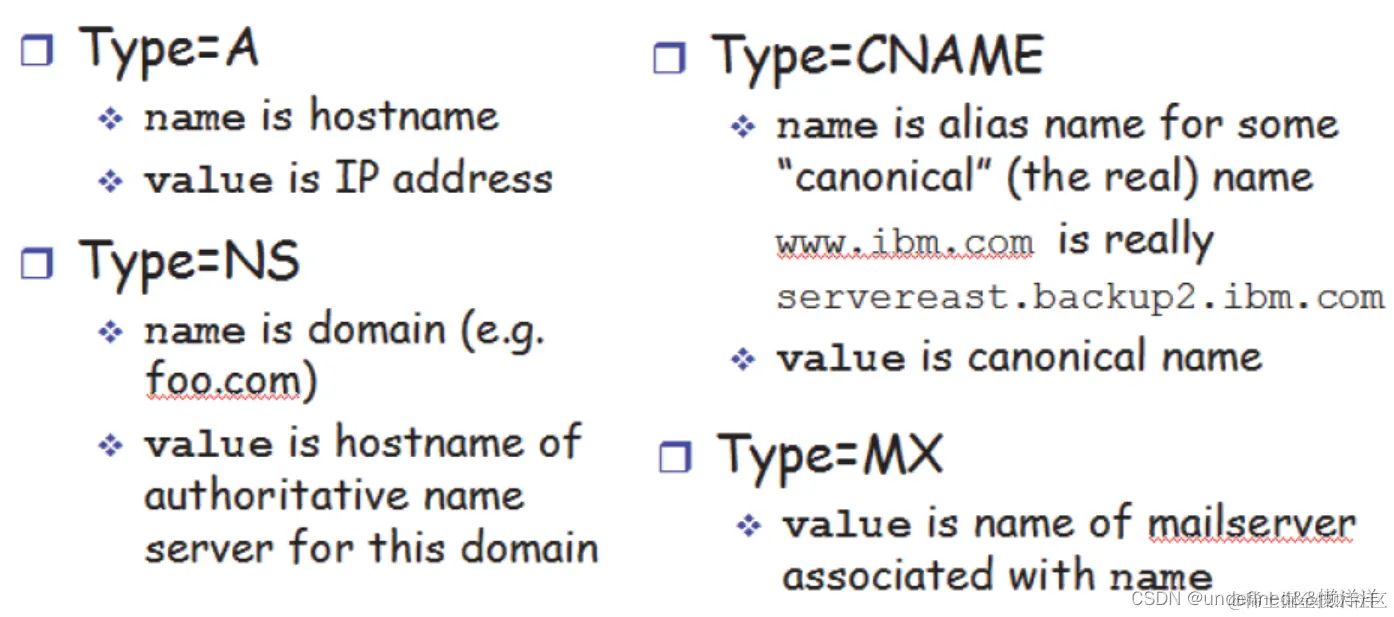

图4 域名记录的4种类型
编辑

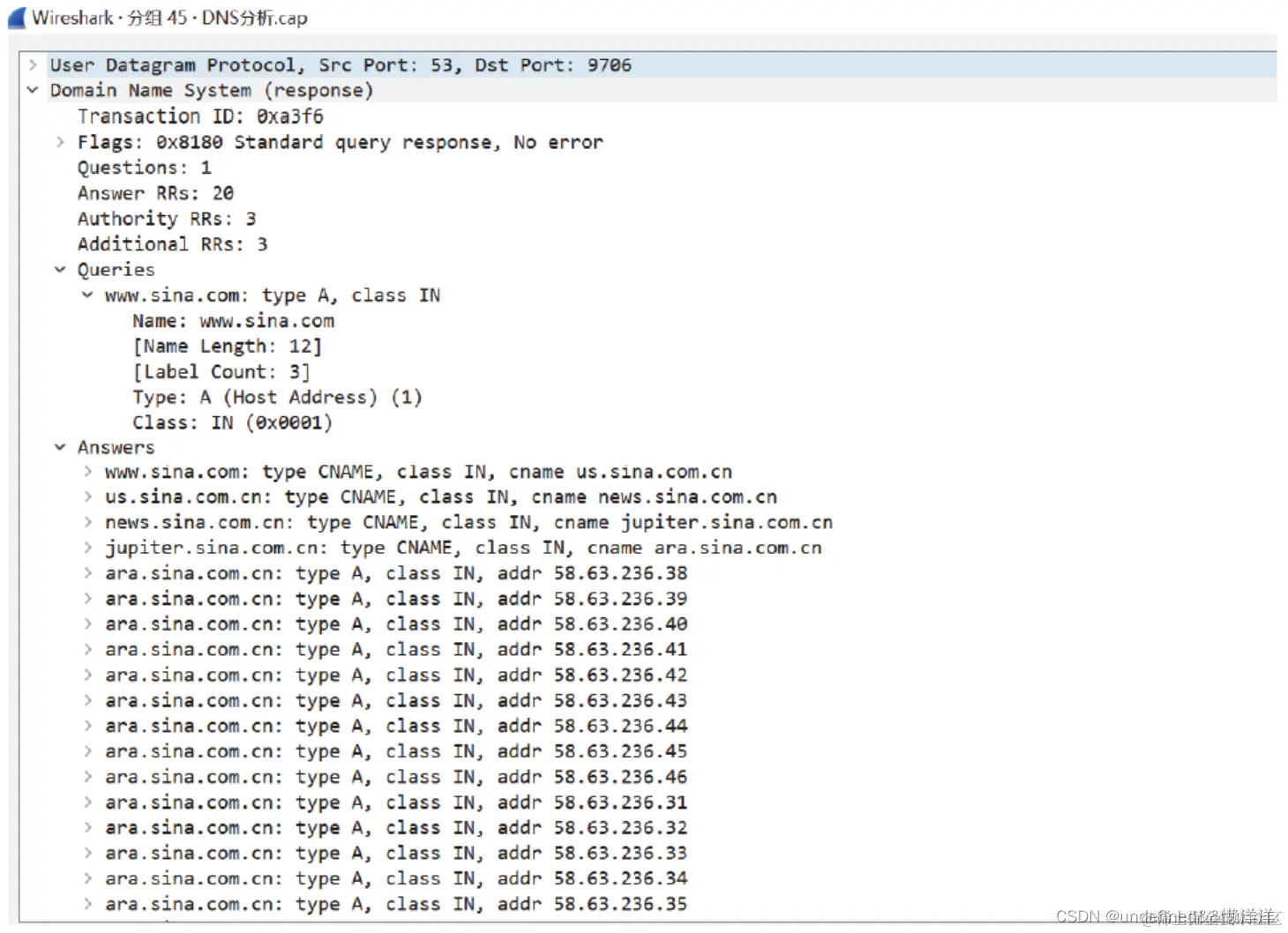

图 5 分组45是对分组43的应答
标识：a3f6
若干标志字段：标志字段值为8180（H）, 分解为QR=1, 是响应报文；opcode=0000标准查询；AA=0，非权威DNS服务器；TC=0,不可截断; RD=1,可以递归查询; RA=1，可用递归; Z=0,保留位；rcode=0000，无差错。
问题数=1；资源记录=20；授权资源记录=3；额外资源记录=3。
编辑

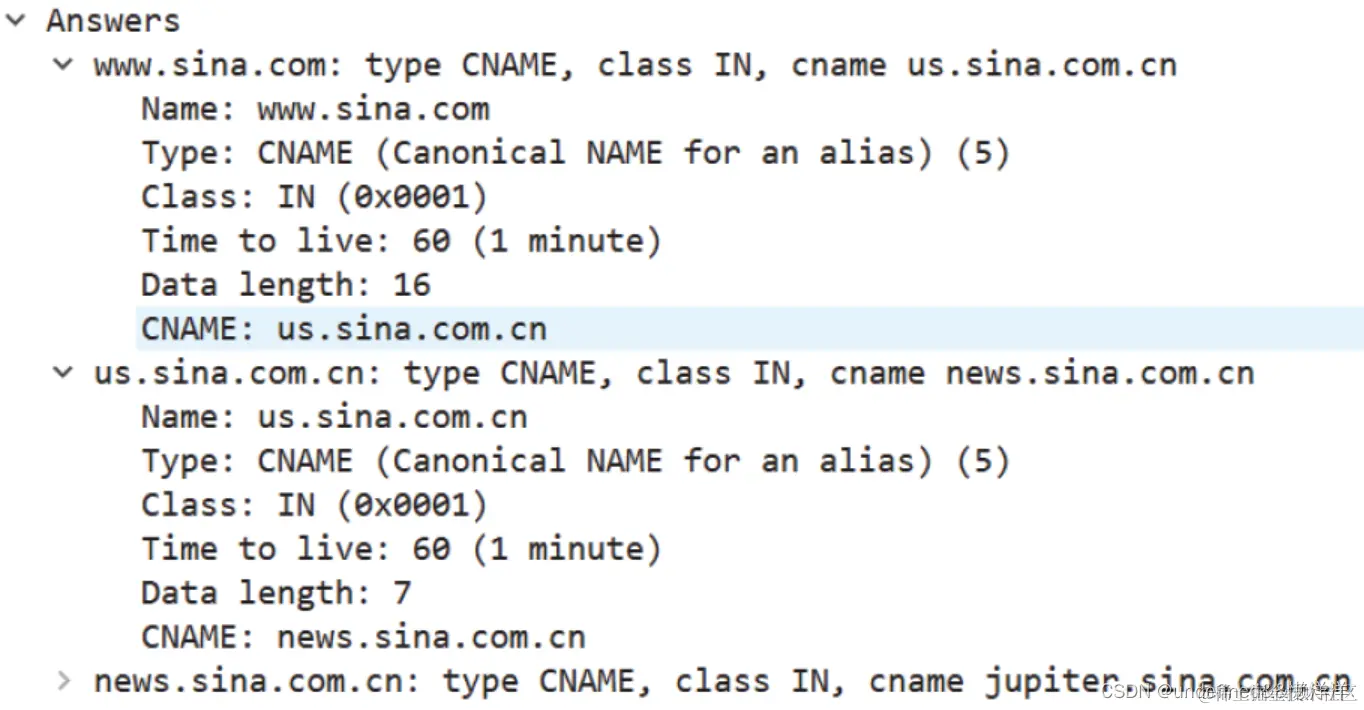

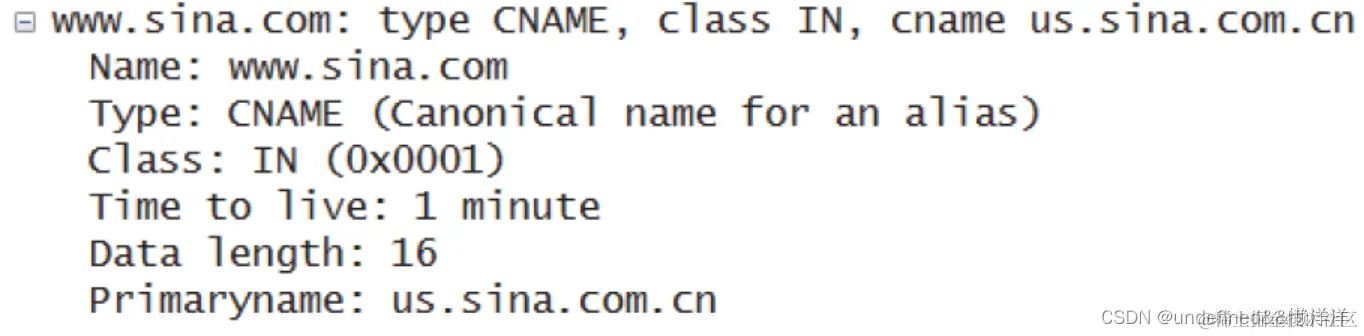

图6 us.sina.com.cn是别名www.sina.com的规范主机名
us.sina.com.cn是别名www.sina.com的规范主机名，TTL是1分钟。
编辑
图 7 主机ara.sina.com.cn的IP地址
主机ara.sina.com.cn的IP地址是58.63.236.31－58.63.236.46.
编辑

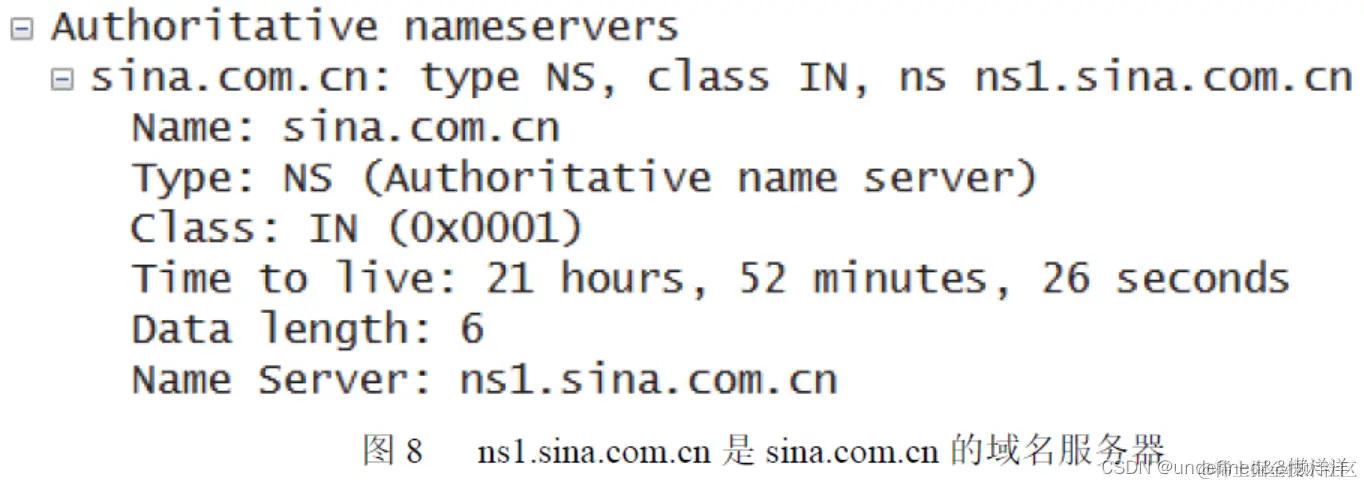

ns1.sina.com.cn是sina.com.cn的域名服务器
编辑

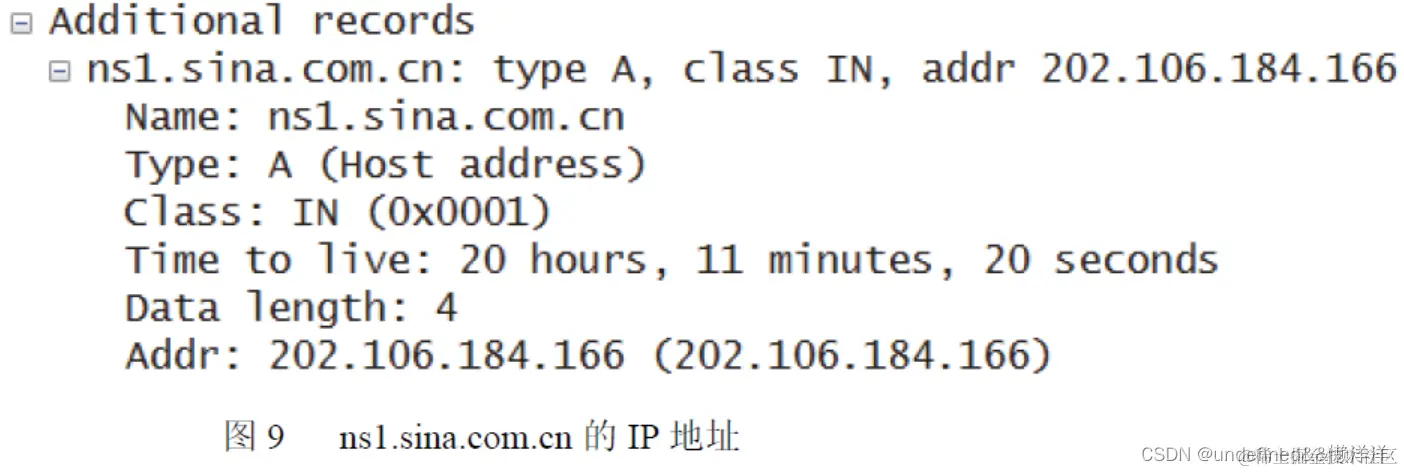

ns1.sina.com.cn的IP地址是202.106.184.166.
问题一
1. 参照4.2.2 的方法分析分组96的内容。
回答
编辑
图10 分组96是查询www.163.com的请求
标识字段：506e
若干标志字段（2字节）：标志字段值为0100（H）,分解为
QR=0,是查寻报文；
opcode=0000标准查询；
TC=0，报文不可截断；
RD=1，期望递归查询；
Z=0,保留位；
NA=0,不接收非权威数据。
问题数=1；资源记录=0；授权资源记录=0；额外资源记录=0；
查寻的域名：www.163.com；查寻类型：主机地址；查寻类别：IP地址(class ,是一个16位值，标记协议族或某一个协议实例，使用IN代表internet系统，CH代表Chaos系统; class IN是一个32位IP地址 )
问题二
2. 参照4.2.2 的方法分析分组97的内容，给出该查询得到的对应域名的规范主机名、它们的IP地址、域名服务器及其IP地址。
回答
编辑

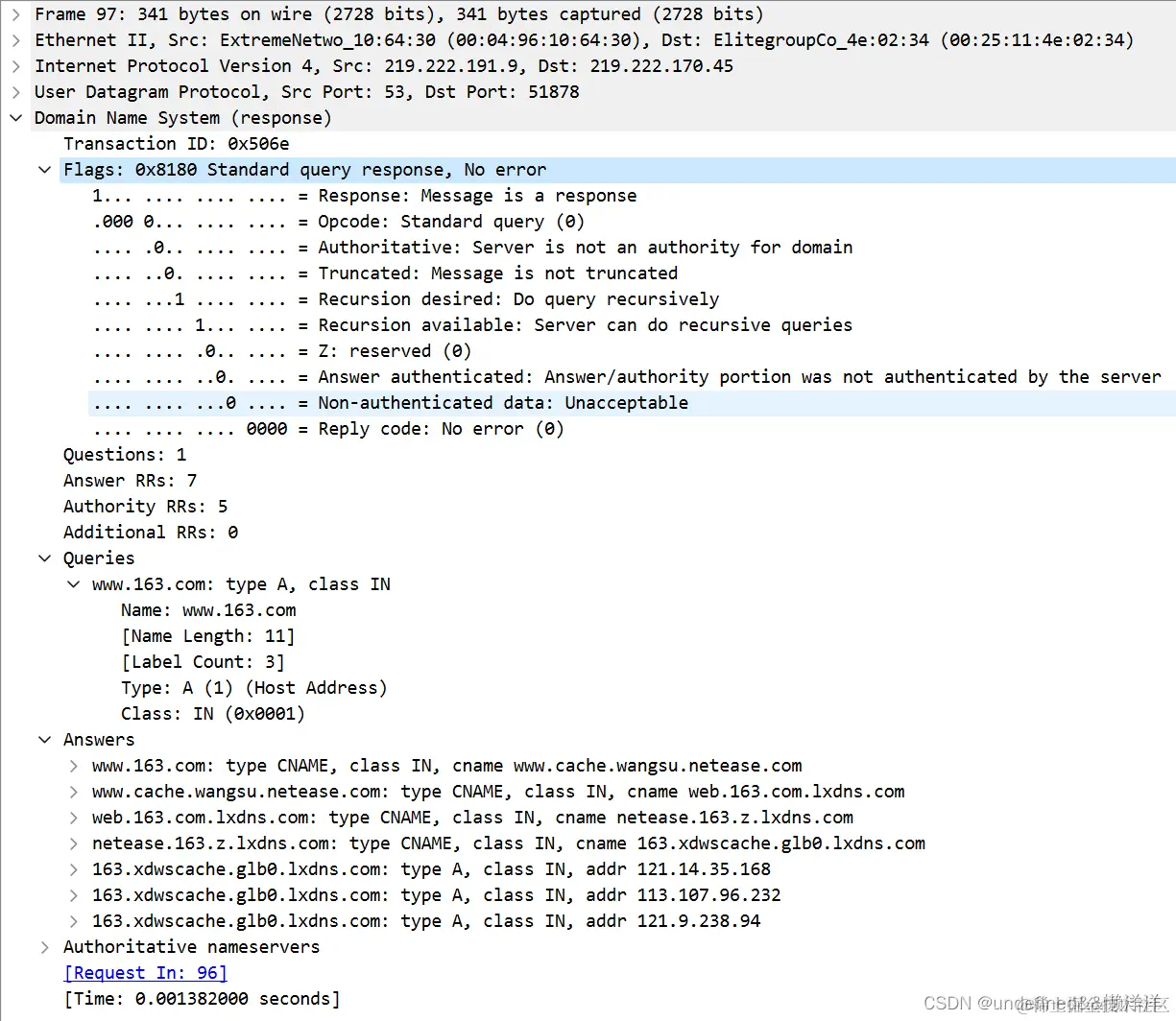

图11 分组97是对分组96的应答
标识：506e
若干标志字段：标志字段值为8180（H）, 分解为
QR=1, 是响应报文；
opcode=0000标准查询；
AA=0，非权威DNS服务器；
TC=0,不可截断;
RD=1,可以递归查询;
RA=1，可用递归;
Z=0,保留位；
rcode=0000，无差错。
问题数=1；资源记录=7；授权资源记录=5；额外资源记录=0。
编辑

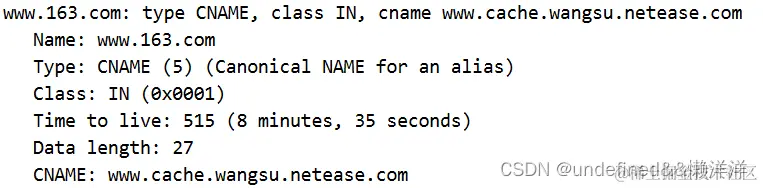

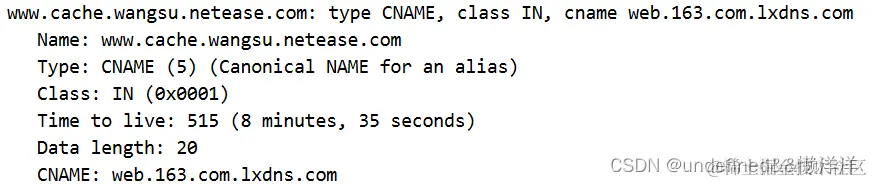

www.cache.wangsu.netease.com是别名www.163.com的规范主机名，TTL是515秒。
编辑
web.163.com.lxdns.com是别名www.cache.wangsu.netease.com的规范主机名，TTL是515秒。
编辑

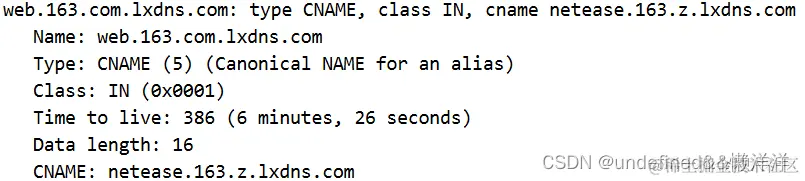

netease.163.z.lxdns.com是别名web.163.com.lxdns.com的规范主机名，TTL是386秒。
编辑

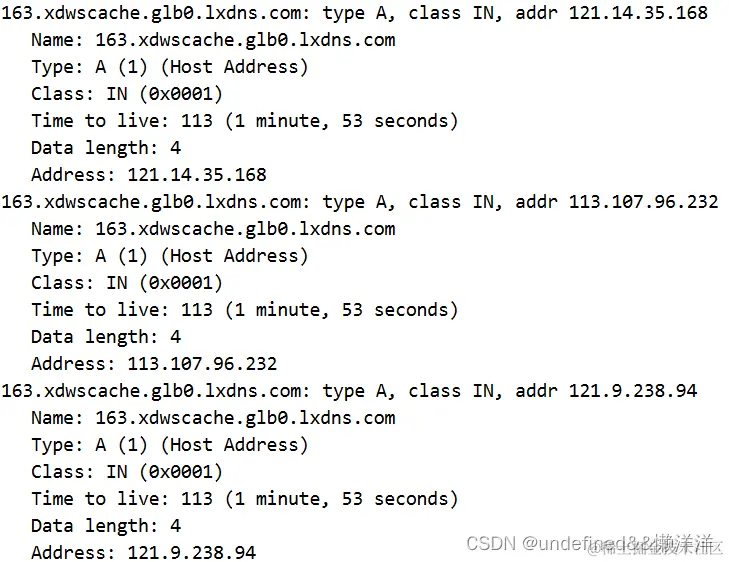

主机163.xdwscache.glb0.lxdns.com的IP地址是121.14.35.168、113.107.96.232、121.9.238.94.
编辑

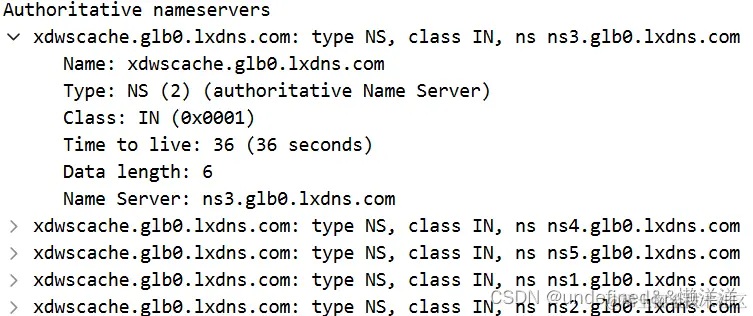

ns[1-5].glb0.lxdns.com是xdwscache.glb0.lxdns.com的权威域名服务器
