从零搭建——基于HMM-GMM的语音识别模型构建

HMM-GMM（Hidden Markov Model - Gaussian Mixture Model）是语音识别中的经典模型之一。它结合了隐马尔可夫模型（HMM）和高斯混合模型（GMM）的优点，用于建模语音信号的时间序列特性和观测值的概率分布。

原理

隐马尔可夫模型（HMM）

隐马尔可夫模型（HMM, Hidden Markov Model）是一种统计模型，用于描述一个系统通过一系列隐状态（hidden states）生成观测数据（observations）的过程。在HMM中，我们假设：

系统在任何时刻 $t$ 的状态 $S_t$ 是一个离散的随机变量，取值范围为 $\{1, 2, ..., N\}$ 。
在时刻 $t$ 的状态 $S_t$ 只依赖于前一时刻的状态 $S_{t-1}$ （即一阶马尔可夫性质）。
在时刻 $t$ 的观测 $O_t$ 只依赖于当前的状态 $S_t$ 。

状态集合 $S = \{s_1, s_2, \ldots, s_N\}$ ：表示系统可能的状态。
观测集合 $V = \{v_1, v_2, \ldots, v_M\}$ ：表示系统可能的观测值。
状态转移概率矩阵 $A = \{a_{ij}\}$ ：表示从状态 $s_i$ 转移到状态 $s_j$ 的概率。

$a_{ij} = P(q_{t+1} = s_j \mid q_t = s_i), \quad 1 \leq i, j \leq N$
观测概率矩阵 $B = \{b_j(o_t)\}$ ：表示在状态 $s_j$ 下生成观测值 $o_t$ 的概率。

$b_j(o_t) = P(o_t \mid q_t = s_j), \quad 1 \leq j \leq N$
初始状态概率向量 $\pi = \{\pi_i\}$ ：表示系统初始处于状态 $s_i$ 的概率。

$\pi_i = P(q_1 = s_i), \quad 1 \leq i \leq N$

高斯混合模型（GMM）

高斯混合模型（GMM, Gaussian Mixture Model）是一种概率模型，用于表示一个由多个高斯分布（正态分布）混合而成的复杂分布。在语音识别中，我们通常使用GMM来建模在某一状态下的观测概率。

一个GMM由以下参数定义：

混合权重 $\{w_k\}$ ，其中 $w_k$ 表示第 $k$ 个高斯分量的权重，满足 $\sum_{k=1}^K w_k = 1$ 。
高斯分量的均值向量 $\{\mu_k\}$ 和协方差矩阵 $\{\Sigma_k\}$ 。

GMM的概率密度函数（pdf）表示为：

$p(o) = \sum_{k=1}^K w_k \mathcal{N}(o | \mu_k, \Sigma_k)$

其中 $\mathcal{N}(o | \mu_k, \Sigma_k)$ 表示第 $k$ 个高斯分量的pdf，其形式为：

$\mathcal{N}(o | \mu_k, \Sigma_k) = \frac{1}{(2\pi)^{d/2} |\Sigma_k|^{1/2}} \exp\left( -\frac{1}{2} (o - \mu_k)^T \Sigma_k^{-1} (o - \mu_k) \right)$

其中 $d$ 是观测向量 $o$ 的维数。

对于每个状态 $s_j$ ，其观测概率 $b_j(o_t)$ 可表示为多个高斯分布的线性组合：

$b_j(o_t) = \sum_{m=1}^M c_{jm} \cdot \mathcal{N}(o_t; \mu_{jm}, \Sigma_{jm})$

其中， $c_{jm}$ 是混合权重，满足 $\sum_{m=1}^M c_{jm} = 1$ ； $\mathcal{N}(o_t; \mu_{jm}, \Sigma_{jm})$ 是均值为 $\mu_{jm}$ 、协方差为 $\Sigma_{jm}$ 的多维高斯分布。

HMM-GMM语音识别模型构建

1. 数据预处理

1.1 语音信号分帧

语音信号是一个连续的时间序列，首先需要将其分割成短时帧。每帧通常包含10到30毫秒的语音数据，并且相邻帧之间有部分重叠（通常为50%重叠）。

假设语音信号为 $x(t)$ ，我们可以用一个滑动窗口函数 $w(t)$ 对其分帧：

$x_n(t) = x(t) w(t - nT)$ 其中 $T$ 是帧移。

1.2 特征提取

对每一帧提取特征向量，常用的方法是梅尔频率倒谱系数（MFCC）或线性预测倒谱系数（LPCC）。

以MFCC为例，其计算步骤如下：

傅里叶变换：计算每一帧的快速傅里叶变换（FFT）：

$X_k = \sum_{n=0}^{N-1} x_n e^{-j \frac{2\pi}{N} kn}$

其中 $N$ 是帧长， $k$ 是频率索引。
梅尔滤波器组：应用梅尔滤波器组，将频域信号转换到梅尔频率尺度。
对数能量：对每个滤波器输出取对数能量。
离散余弦变换（DCT） ：对对数能量进行离散余弦变换，得到MFCC。

2. 模型构建

2.1 HMM模型结构

选择适当的HMM结构，例如每个音素用一个HMM模型表示，每个HMM有多个状态（通常是3到5个状态）。

2.2 GMM参数

在每个HMM状态下，用GMM表示观测概率密度函数。设第 $j$ 个状态的观测概率密度函数为：

$b_j(o) = \sum_{k=1}^K w_{jk} \mathcal{N}(o | \mu_{jk}, \Sigma_{jk})$

其中 $K$ 是高斯分量的个数， $w_{jk}$ 是第 $k$ 个高斯分量的权重， $\mu_{jk}$ 是均值向量， $\Sigma_{jk}$ 是协方差矩阵。

3. 模型训练

3.1 Baum-Welch算法

使用Baum-Welch算法（EM算法）来训练HMM-GMM模型。具体步骤如下：

E步（期望步） ：计算前向概率 $\alpha_t(i)$ 和后向概率 $\beta_t(i)$ ：

$\alpha_t(i) = P(O_1, O_2, ..., O_t, S_t = i | \lambda)$

$\beta_t(i) = P(O_{t+1}, O_{t+2}, ..., O_T | S_t = i, \lambda)$

计算状态概率 $\gamma_t(i)$ 和状态转移概率 $\xi_t(i, j)$ ：

$\gamma_t(i)=\frac{\alpha_t(i)\beta_t(i)}{\sum_{j=1}^N\alpha_t(j)\beta_t(j)}$

$\xi_t(i,j)=\frac{\alpha_t(i)a_{ij}b_j(O_{t+1})\beta_{t+1}(j)}{\sum_{i=1}^N\sum_{j=1}^N\alpha_t(i)a_{ij}b_j(O_{t+1})\beta_{t+1}(j)}$

M步（最大化步） ：更新模型参数 $\lambda^{(n+1)}$ ：

$\begin{aligned} &\pi_{i}^{(n+1)}=\gamma_{1}(i) \\ &a_{ij}^{(n+1)}=\frac{\sum_{t=1}^{T-1}\xi_t(i,j)}{\sum_{t=1}^{T-1}\gamma_t(i)} \\ &w_{jk}^{(n+1)}=\frac{\sum_{t=1}^T\gamma_t^{(k)}}T \\ &\mu_{jk}^{(n+1)}=\frac{\sum_{t=1}^{T}\gamma_{t}^{(k)}O_{t}}{\sum_{t=1}^{T}\gamma_{t}^{(k)}} \\ &\Sigma_{jk}^{(n+1)}=\frac{\sum_{t=1}^{T}\gamma_{t}^{(k)}(O_{t}-\mu_{jk}^{(n+1)})(O_{t}-\mu_{jk}^{(n+1)})^{T}}{\sum_{t=1}^{T}\gamma_{t}^{(k)}} \end{aligned}$

4. 语言模型与字典

4.1 语言模型

语言模型（LM, Language Model）用来描述词序列的概率分布，常用的是n-gram模型。n-gram模型的形式为：

$P(w_1, w_2, ..., w_N) = \prod_{i=1}^N P(w_i | w_{i-n+1}, ..., w_{i-1})$

4.2 字典

字典（Lexicon）是词汇表，包括每个词的发音。每个词由音素序列表示。

5. 解码

解码是将观测序列转化为词序列的过程。通常使用Viterbi算法结合语言模型进行解码。

5.1 Viterbi算法

Viterbi算法用于寻找最可能的状态序列 $Q = (q_1, q_2, ..., q_T)$ ：

$Q^{*}=argmaxQP(Q∣O,λ)$

其递推关系为：

$\delta_{t}(j)=\max_{1\leq i\leq N}[\delta_{t-1}(i)a_{ij}]b_j(O_t)\\\psi_{t}(j)=\arg\max_{1\leq i\leq N}[\delta_{t-1}(i)a_{ij}]$

最终路径通过回溯得到：

$\begin{aligned}&q_{T}^{*}=\arg\max_{1\leq i\leq N}\delta_T(i)\\&q_{t}^{*}=\psi_{t+1}(q_{t+1}^*)\end{aligned}$

5.2 结合语言模型的解码

在解码过程中，结合语言模型对路径概率进行调整。设语言模型的概率为 $P_{LM}(W)$ ，则解码目标为：

$W^*=\arg\max_WP(O|W,\lambda)P_{LM}(W)$

可以使用加权组合的方式：

$\begin{matrix}\log P(W|O,\lambda)+\alpha\log P_{LM}(W)\end{matrix}$

其中 $\alpha$ 是调节参数。

系统实现

要求：

Python 3 并安装相应库
kenlm 语言模型安装应用
CMU 发音词典
LibriSpeech 数据集训练
Linux OS

数据预处理：
- 分帧并提取MFCC特征。
- 将特征存储为文件以便后续使用。

  使用python_speech_features库提取梅尔频率倒谱系数（MFCC）特征：

import os
from scipy.io import wavfile
import numpy as np
from python_speech_features import mfcc
from sklearn.preprocessing import StandardScaler
import soundfile as sf
import pickle

def extract_mfcc_from_flac(file_path, numcep=13):
    signal, sample_rate = sf.read(file_path)
    mfcc_features = mfcc(signal, samplerate=sample_rate, numcep=numcep)
    return mfcc_features

def get_all_flac_files(data_dir):
    flac_files = []
    for root, dirs, files in os.walk(data_dir):
        for file in files:
            if file.endswith('.flac'):
                flac_files.append(os.path.join(root, file))
    return flac_files

def load_librispeech_data(data_dir):
    flac_files = get_all_flac_files(data_dir)
    mfcc_features_list = [extract_mfcc_from_flac(file) for file in flac_files]
    return mfcc_features_list

LIBRISPEECH_DIR = '/path/to/LibriSpeech/train-clean-100/'
mfcc_features_list = load_librispeech_data(LIBRISPEECH_DIR)

# 保存 mfcc_features_list 到文件
with open('mfcc_features_list.pkl', 'wb') as f:
    pickle.dump(mfcc_features_list, f)

# 加载特征和长度信息
X = np.concatenate(mfcc_features_list)
lengths = [len(x) for x in mfcc_features_list]

语言模型与字典：
加载预训练的语言模型（KenLM）。

import kenlm

# 加载预训练的语言模型
lm = kenlm.Model('3-gram.pruned.1e-7.arpa')

加载CMU发音词典，并生成状态到音素的映射。

# 加载CMU发音词典
def load_cmudict(file_path):
    cmudict = {}
    phonemes = set()
    with open(file_path, 'r', encoding='ISO-8859-1') as f:
        for line in f:
            if line.startswith(';;;'):
                continue
            parts = line.strip().split('  ')
            word = parts[0]
            phoneme_seq = parts[1].split()
            cmudict[word] = phoneme_seq
            phonemes.update(phoneme_seq)
    return cmudict, list(phonemes)

# 提取音素集合
cmudict, phonemes = load_cmudict('cmudict-0.7b')


# 生成状态到音素的映射
def generate_state_to_phoneme_mapping(phonemes):
    state_to_phoneme = {i: phoneme for i, phoneme in enumerate(phonemes)}
    return state_to_phoneme

state_to_phoneme = generate_state_to_phoneme_mapping(phonemes)

模型构建：
- 初始化HMM模型，设置状态数和混合高斯数。

from hmmlearn import hmm

# 设置模型参数
num_mixtures = 3  # 初始混合数，可以根据需要调整
num_states = len(phonemes)  # 使用音素的数量作为状态数

# 初始化并训练HMM-GMM模型
model = hmm.GMMHMM(n_components=num_states, n_mix=num_mixtures, covariance_type='diag', n_iter=200, init_params='mct')

模型训练：
- 使用Baum-Welch算法训练HMM-GMM模型。

model.fit(X, lengths)

解码：
- 使用Viterbi算法结合语言模型进行解码。

# 改进后的解码函数
def decode(features, hmm_model, lm_model, cmudict, state_to_phoneme):
    log_likelihood, state_sequence = hmm_model.decode(features, algorithm='viterbi')
    phoneme_sequence = [state_to_phoneme[state] for state in state_sequence]

    best_sequence = []
    phoneme_str = ' '.join(phoneme_sequence)
    word_candidates = []

    for word, phonemes in cmudict.items():
        phoneme_pattern = ' '.join(phonemes)
        if phoneme_pattern in phoneme_str:
            word_candidates.append((word, phoneme_pattern))

    word_candidates.sort(key=lambda x: len(x[1]), reverse=True)
    used_phonemes = set()
    for word, phoneme_pattern in word_candidates:
        if all(phoneme in phoneme_str for phoneme in phoneme_pattern.split()) and not used_phonemes.intersection(phoneme_pattern.split()):
            best_sequence.append(word)
            used_phonemes.update(phoneme_pattern.split())

    sequence_str = ' '.join(best_sequence)
    score = lm_model.score(sequence_str)

    return best_sequence, score

# 进行解码
decoded_sequence, decoded_score = decode(mfcc_features_list[0], model, lm, cmudict, state_to_phoneme)

print("Decoded sequence:", decoded_sequence)
print("Decoded score:", decoded_score)

补充

KenLM语言模型

KenLM 是一个用于快速语言模型训练和查询的工具，特别适用于自然语言处理和语音识别任务。

1. 安装 KenLM

安装依赖项：在安装 KenLM 之前，需要确保系统上安装了一些必要的依赖项。可以使用以下命令安装：

sudo apt-get update
sudo apt-get install build-essential cmake libboost-system-dev libboost-thread-dev libboost-program-options-dev libboost-test-dev libboost-all-dev

克隆 KenLM 仓库：从 GitHub 克隆 KenLM 的源码：

git clone https://github.com/kpu/kenlm.git
cd kenlm

编译 KenLM：

mkdir build
cd build
cmake ..
make -j4

-j4 选项用于并行编译，可以根据 CPU 核心数进行调整。

2. 确认编译成功及使用

`lmplz`是否可用

首先，请确认 KenLM 已成功编译。检查 build/bin 目录下是否有可执行文件 lmplz。

cd ~/ASR/kenlm/build/bin
ls

样例1：

cd ~/ASR/kenlm/build/bin
./lmplz -o 5 < ../../data.txt > ../../model.arpa

bin/lmplz 是可执行文件的路径。
-o 5 指定了 n-gram 模型的阶数，这里是 5-gram 模型。
< data.txt 表示将 data.txt 文件的内容作为输入。
> model.arpa 表示将输出写入 model.arpa 文件。

样例2：

cd ~/ASR/kenlm/build/bin
echo "hello world hello world hello" | ./lmplz -o 5 --discount_fallback > ../../model.arpa

检查 `build_binary` 可执行文件

确认 build_binary 可执行文件是否存在：

ls ~/ASR/kenlm/build/bin

如果 build_binary 文件存在，可以运行以下命令将 ARPA 模型转换为二进制格式：

cd ~/ASR/kenlm/build/bin
./build_binary ../../model.arpa ../../model.binary

使用 `query` 工具查询模型

如果 query 工具存在，可以用以下命令查询模型：

cd ~/ASR/kenlm/build/bin
./query ../../model.binary

回到kenlm文件夹，选择需要的python环境进行安装

python setup.py install

安装完成后可以在vscode 中调用 kenlm

import kenlm

# 加载二进制模型
model = kenlm.Model('path/to/model.binary')

# 查询句子的对数概率
sentence = "hello world"
log_prob = model.score(sentence)
print(f"Log probability: {log_prob}")

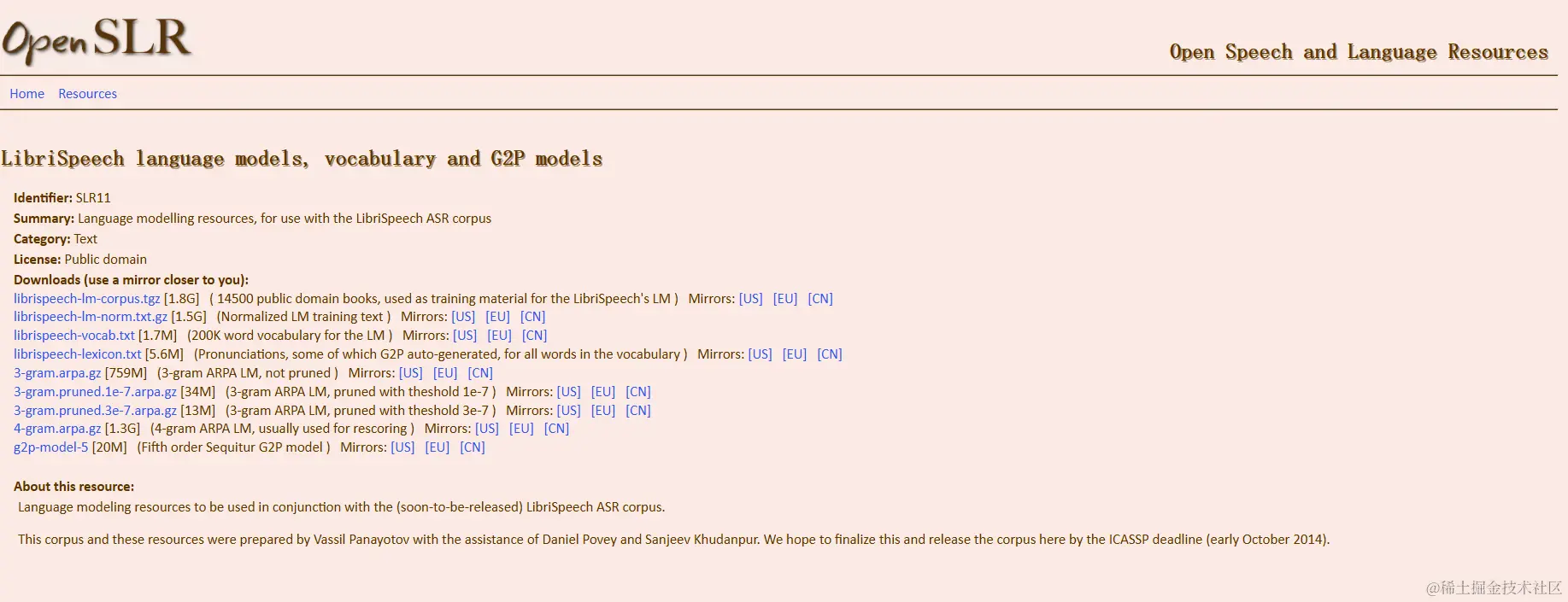

随后，在OpenSLR上选择一个简单的预训练语言模型：openslr.org

下载这个 3-gram 语言模型（3-gram.pruned.1e-7.arpa.gz）

下载完成后解压，转成kenlm二进制格式：

build/bin/build_binary 3-gram.pruned.1e-7.arpa 3-gram.pruned.1e-7.binary

在python中加载：

# 加载二进制格式的语言模型
lm = kenlm.Model('path/to/3-gram.pruned.1e-7.binary')
# 或者加载 ARPA 文件
# lm = kenlm.Model('path/to/3-gram.pruned.1e-7.arpa')

CMU发音词典

由于语音识别的最终结果应该是对应的文字而不是数字序列。为了将解码后的状态序列映射到文字，需要使用一个词典或发音词典（Lexicon）将HMM的状态或音素序列转换为文字。

在此处下载CMU发音词典（一个英文发音词典，广泛用于语音识别和合成）：The CMU Pronouncing Dictionary

下载这个简单的词典：CMUdict/cmudict-0.7b at master · Alexir/CMUdict · GitHub

使用这个词典的demo：

def load_cmudict(file_path):
    cmudict = {}
    phonemes = set()
    with open(file_path, 'r', encoding='ISO-8859-1') as f:
        for line in f:
            if line.startswith(';;;'):
                continue
            parts = line.strip().split('  ')
            word = parts[0]
            phoneme_seq = parts[1].split()
            cmudict[word] = phoneme_seq
            phonemes.update(phoneme_seq)
    return cmudict, list(phonemes)

# 提取音素集合
cmudict, phonemes = load_cmudict('cmudict-0.7b')

# 打印示例词的发音
print(cmudict.get('HELLO', 'Word not found'))

使用 load_cmudict 函数加载 CMU 发音词典，并将其存储在 cmudict 字典中。

LibriSpeech数据集

在语音识别的研究和应用中，常用的大规模开源数据集可以显著提升模型的性能和稳定性。这些数据集通常包含大量的多样化语音样本，涵盖不同的说话人、环境和背景噪音，能够为模型提供丰富的训练数据。

常用开源数据集

以下是一些主流的开源语音数据集，适用于训练和评估语音识别系统：

LibriSpeech：
- 描述：包含1000小时的英语语音数据，源自LibriVox的有声读物。
- 链接：LibriSpeech ASR Corpus
Common Voice：
- 描述：由Mozilla组织的众包语音数据集，包含多种语言和方言的语音数据。
- 链接：Common Voice
TED-LIUM：
- 描述：包含从TED演讲中提取的音频和相应的文本转录。
- 链接：TED-LIUM Corpus
WSJ (Wall Street Journal) ：
- 描述：包含朗读自《华尔街日报》的语音数据，是语音识别领域的经典数据集。
- 链接：WSJ Corpus

LibriSpeech数据集的使用

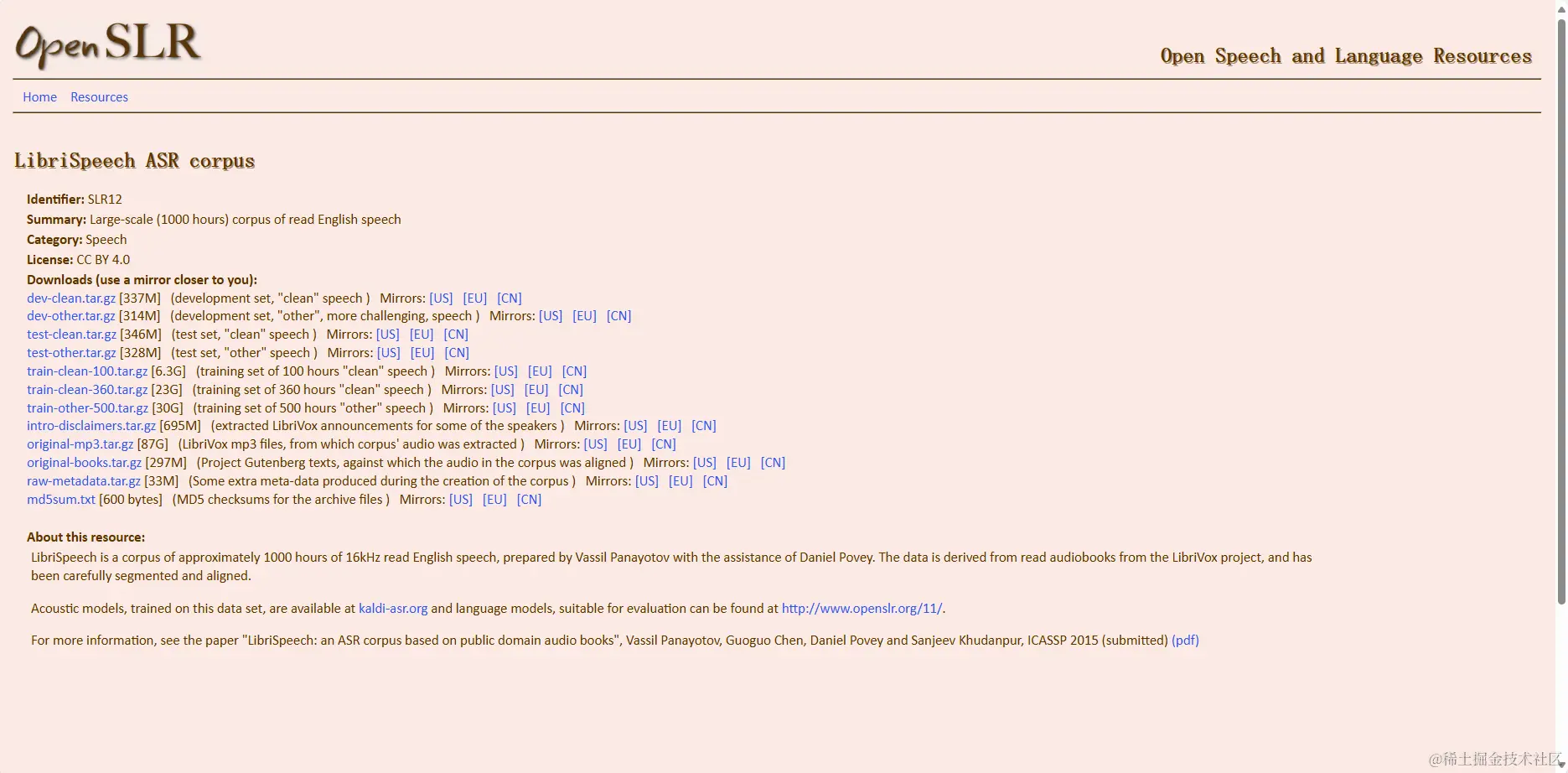

从 LibriSpeech 数据集页面下载 train-clean-100.tar.gz。这个数据集包含100小时的干净语音，适合用于初步模型的训练。

关于该数据集的解压与使用，我写了一个脚本用于处理，递归遍历train-clean-100目录中的所有子目录，找到所有的音频文件并提取它们的MFCC特征，然后将这些特征存储到一个列表中。：

tar -xzvf train-clean-100.tar.gz

import os
from scipy.io import wavfile
import numpy as np
from python_speech_features import mfcc
from hmmlearn import hmm
from sklearn.preprocessing import StandardScaler
import soundfile as sf
import kenlm

#定义处理音频文件的函数
def extract_mfcc_from_flac(file_path, numcep=13):
    # 使用soundfile库读取flac文件
    signal, sample_rate = sf.read(file_path)
    # 提取MFCC特征
    mfcc_features = mfcc(signal, samplerate=sample_rate, numcep=numcep)
    return mfcc_features

#定义递归函数来获取所有音频文件
def get_all_flac_files(data_dir):
    flac_files = []
    for root, dirs, files in os.walk(data_dir):
        for file in files:
            if file.endswith('.flac'):
                flac_files.append(os.path.join(root, file))
    return flac_files

#加载数据并提取MFCC特征
def load_librispeech_data(data_dir):
    flac_files = get_all_flac_files(data_dir)
    mfcc_features_list = [extract_mfcc_from_flac(file) for file in flac_files]
    return mfcc_features_list

通过上述方式，得到了该训练集内的音频数据的MFCC特征，用于训练HMM-GMM模型。

从零搭建——基于HMM-GMM的语音识别模型构建

从零搭建——基于HMM-GMM的语音识别模型构建

原理

隐马尔可夫模型（HMM）

高斯混合模型（GMM）

HMM-GMM语音识别模型构建

1. 数据预处理

1.1 语音信号分帧

1.2 特征提取

2. 模型构建

2.1 HMM模型结构

2.2 GMM参数

3. 模型训练

3.1 Baum-Welch算法

4. 语言模型与字典

4.1 语言模型

4.2 字典

5. 解码

5.1 Viterbi算法

5.2 结合语言模型的解码

系统实现

要求：

补充

KenLM语言模型

1. 安装 KenLM

2. 确认编译成功及使用

lmplz是否可用

检查 build_binary 可执行文件

使用 query 工具查询模型

CMU发音词典

LibriSpeech数据集

常用开源数据集

LibriSpeech数据集的使用

`lmplz`是否可用

检查 `build_binary` 可执行文件

使用 `query` 工具查询模型
