【 Android 】关于 RecyclerView 的种种，都在这里了

KDDAyesp
124 阅读9分钟

RecyclerView

RecyclerView 是什么？

  • RecyclerView 是 Android 常用的列表展示控件
  • 使用方面，RecyclerView 提供的适配器模式使得我们只需要关注如何将数据转换为 ViewHolder 即可
  • 性能方面，RecyclerView 具有高效的回收复用机制，以提高列表的性能

RecyclerView 的基本使用

参考# 揭开RecyclerView的神秘面纱(一)：RecyclerView的基本使用：

这里加入个人对 RecyclerView.Adapter抽象类中几个抽象方法的理解。


public static abstract class Adapter<VH extends ViewHolder> {
   public abstract VH onCreateViewHolder(ViewGroup parent, int viewType); // 1
   public abstract void onBindViewHolder(VH holder, int position); // 2
   public abstract int getItemCount(); // 3


   ------- 分割线

public class MyAdapter extends RecyclerView.Adapter<MyAdapter.ViewHolder> {

   private List<String> mDataSet;

   //构造器，接受数据集
   public MyAdapter(List<String> data){
       mDataSet = data;
   }

   @Override
   public ViewHolder onCreateViewHolder(ViewGroup parent, int viewType) {
       //加载布局文件
       View v = LayoutInflater.from(parent.getContext()).inflate(R.layout.itemlayout,parent,false);
       ViewHolder vh = new ViewHolder(v);
       return vh;
   }

   @Override
   public void onBindViewHolder(final ViewHolder holder, int position) {
       //将数据填充到具体的view中
       holder.mTextView.setText(mDataSet.get(position));
   }

   @Override
   public int getItemCount() {
       return mDataSet.size();
   }

   class ViewHolder extends RecyclerView.ViewHolder{
       public TextView mTextView;
       public ViewHolder(View itemView) {
           super(itemView);
           //由于itemView是item的布局文件，我们需要的是里面的textView，因此利用itemView.findViewById获
           //取里面的textView实例，后面通过onBindViewHolder方法能直接填充数据到每一个textView了
           mTextView = (TextView) itemView.findViewById(R.id.num);
       }
   }
}


}

个人理解

首先理解 ViewHolder，存储 View 实例对象的一个容器。

1: 返回值为 ViewHolder，屏幕能展示几个子项，就会调用几次onCreateViewHolder方法，创建几个VH 实例。同时内部应该有一个类似于数组的结构，第 0 号位置对应position为 0 的子项，数组的值为 ViewHolder 的地址。

2：当能显示在屏幕的子项，会调用几次这个方法。传入 1 里面对应 position 的 ViewHolder，然后将数据填进去。

3：返回数据的数量。

RecyclerView 的绘制流程

参考：# RecyclerView 源码分析(一) - RecyclerView的三大流程 juejin.cn/post/698071…

面试官：讲一讲RecyclerView的原理吧：

RecyclerView作为一个开发中常使用的列表控件，他提供的适配者模式使得开发者只需要关心如何将数据转换为Adapter即可，并且其具有高效的缓存复用机制提高了列表的性能。

在他的使用上有几个很重要的类，Adapter负责提供数据，也包括创建ViewHolder以及绑定数据、LayoutManager负责ItemView的测量和布局、ItemDecoration负责每个ItemView的间隙。这种插拔式的设计让RecyclerView的变化多端。

RecyclerView与一个简单的控件（如Button）相比看起来很复杂，使用起来也很复杂，但总归是一个View，也一定会经历三大流程，measure、layout、draw。

  • measure：分为几种情况

    • 判断到mlayout变量为空，这也是比如作为一个android初学者会犯的错误就是不给RecyclerView设置LayoutManager，这时候只会去处理RecyclerView的宽高便return了，没有后续操作，也就是不展示出来数据。
    • 当LayoutManager开启了自动测量：1.调用mLayout.onMeasure。在这个方法中，如果MeasureSpec的模式为Exactly（如matchparent或者写定值）则测量方法结束。 2.如果宽高为wrapcontent，往下执行dispatchLayoutStep1()和dispatchLayoutStep2()，就是遍历测量ItemView的大小从而确定RecyclerView的宽高，这种情况真正的测量操作都是在dispatchLayoutStep2()中完成。如果STATE == State.STEPSTART就会执行dispatchLayoutStep1，然后执行dispatchLayoutStep2。

  • layout：会直接调用dispatchLayout（），这个方法做的事就是，如果没在onMeasure阶段提前测量子ItemView，即RecyclerView宽高为match_parent或者精确值时，调用dispatchLayoutStep1()和dispatchLayoutStep2()测量itemView宽高。

    • dispatchLayoutStep1()：这一步与ItemAnimator有很大关系，也就是动画相关的。同时也会进行一些预布局。（不是很懂
    • dispatchLayoutStep2()：这个方法会真正测量和布局Children。1.调用Adapter.getItemCount 2.调用LayoutManager.onLayoutChild,这个方法一般是LayoutManager的子类会实现，以LinearLayout为例。3.onLayoutChild中会执行detachAndScrapAttachedViews方法，会将已经附加上RecyclerView的ItemView移除掉，缓存Scrap中，即发生改变的ViewHolder缓存到mChangedScrap中，不发生改变的ViewHolder存放到mAttachedScrap中；剩下ViewHolder的会按照mCachedViews>RecycledViewPool的优先级缓存到mCachedViews或者RecycledViewPool中。
    • 依旧是在onLayoutChild：执行完上面的回收相关的内容。就要开始执行复用相关的。
    • 调用fill()方法进行布局填充。里面的核心是一个while循环，循环执行一个layoutChunk方法。（根据锚点信息的不同可能会fill两次）
    • layoutChunk：1.调用layoutSate.next从缓存中获取当前position的View，缓存没有则创建。 2.调用addView方法将View加入RecyclerView 3.测量子View的尺寸和位置

在RecyclerView重新布局onLayoutChildren()或者填充布局fill()的时候，会先把必要的item与屏幕分离或者移除，并做好标记，保存到list中，在重新布局时，再将ViewHolde拿出来重新一个个放到新的位置上去。

（1）如果是RecyclerView不滚动情况下缓存(比如删除item)，重新布局时，把屏幕上的ViewHolder与屏幕分离下来，存放到Scrap中，即发生改变的ViewHolder缓存到mChangedScrap中，不发生改变的ViewHolder存放到mAttachedScrap中；剩下ViewHolder的会按照mCachedViews>RecycledViewPool的优先级缓存到mCachedViews或者RecycledViewPool中。

（2）如果是RecyclerVIew滚动情况下缓存(比如滑动列表)，在滑动时填充布局，先移除滑出屏幕的item，第一级缓存mCachedViews优先缓存这些ViewHolder，但是mCachedViews最大容量为2，当mCachedViews满了以后，会利用先进先出原则，把旧的ViewHolder存放到RecycledViewPool中后移除掉，腾出空间，再将新的ViewHolder添加到mCachedViews中，最后剩下的ViewHolder都会缓存到终极回收池RecycledViewPool中，它是根据itemType来缓存不同类型的ArrayList<ViewHolder>，最大容量为5。

（1）当RecyclerView要拿一个复用的ViewHolder时，如果是预加载，则会先去mChangedScrap中精准查找(分别根据position和id)对应的ViewHolder，如果有就返回；

（2）如果没有就再去mAttachedScrap和mCachedViews中精确查找(先position后id)是不是原来的ViewHolder，如果是说明ViewHolder是刚刚被移除的；

（3）如果不是，则最终去mRecyclerPool找，如果itemType类型匹配对应的ViewHolder，那么返回实例，让它重新绑定数据；

（4）如果mRecyclerPool也没有返回ViewHolder才会调用createViewHolder()重新去创建一个。

这里需要注意：在mChangedScrap、mAttachedScrap、mCachedViews中拿到的ViewHolder都是精准> 匹配，但是mChangedScrap的是发生了变化的，需要调用onBindViewHolder()重新绑定数据，>mAttachedScrap和mCachedViews没有发生变化，是直接使用的，不需要重新绑定数据，而mRecyclerPool中的ViewHolder的内容信息已经被抹除，需要重新绑定数据。所以在RecyclerView来回滚动时，mCachedViews缓存池的使用效率最高。

总的来说：RecyclerView着重在两个场景缓存和回收的优化，一是：在数据更新时，使用Scrap进行局部更新，尽可能复用原来viewHolder，减少绑定数据的工作；二是：在滑动的时候，重复利用原来的ViewHolder，尽可能减少重复创建ViewHolder和绑定数据的工作。最终思想就是，能不创建就不创建，能不重新绑定就不重新绑定，尽可能减少重复不必要的工作。

  • 最终调用ondraw去绘制

RecyclerView缓存复用机制

juejin.cn/post/717381…

juejin.cn/post/698497…

RecyclerView 回收复用什么？

RecyclerView 回收复用的为 ViewHolder 对象

ViewHolder 主要保存：要展示的 View 、在 RecyclerView 中的位置信息、自身状态信息

RecyclerView 回收复用的核心思想是：对于 ViewHolder 来说，能不创建就不创建，能不重新绑定就不重新绑定，尽可能减少不必要的重复工作

ViewHolder 被回收到哪？从哪获取复用的 ViewHodler？

RecyclerView 的回收复用机制由内部类 Recycler 提供

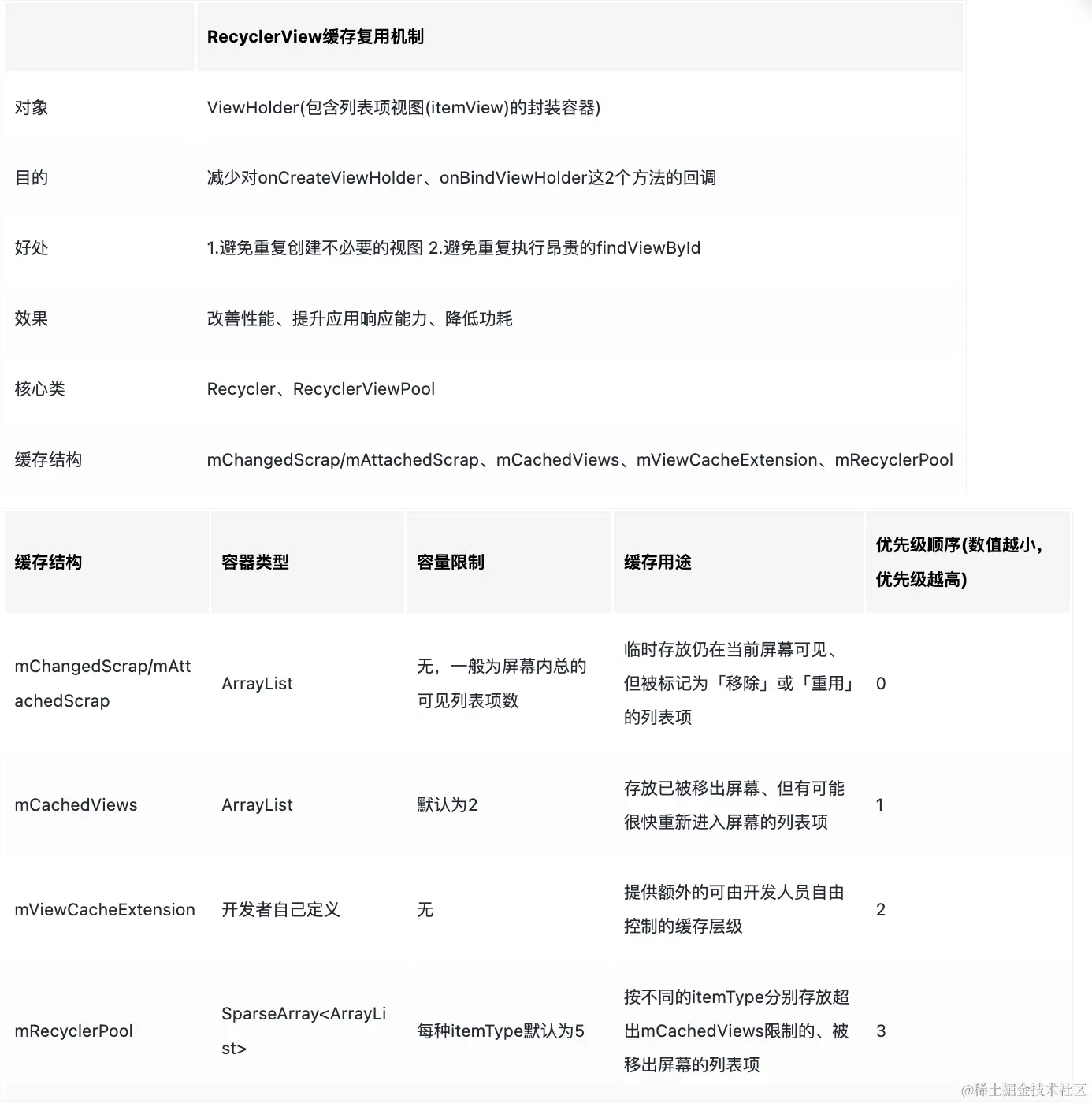

以下是四级缓存：

  • mChangedScrap/mAttachedScrap （Scarp）

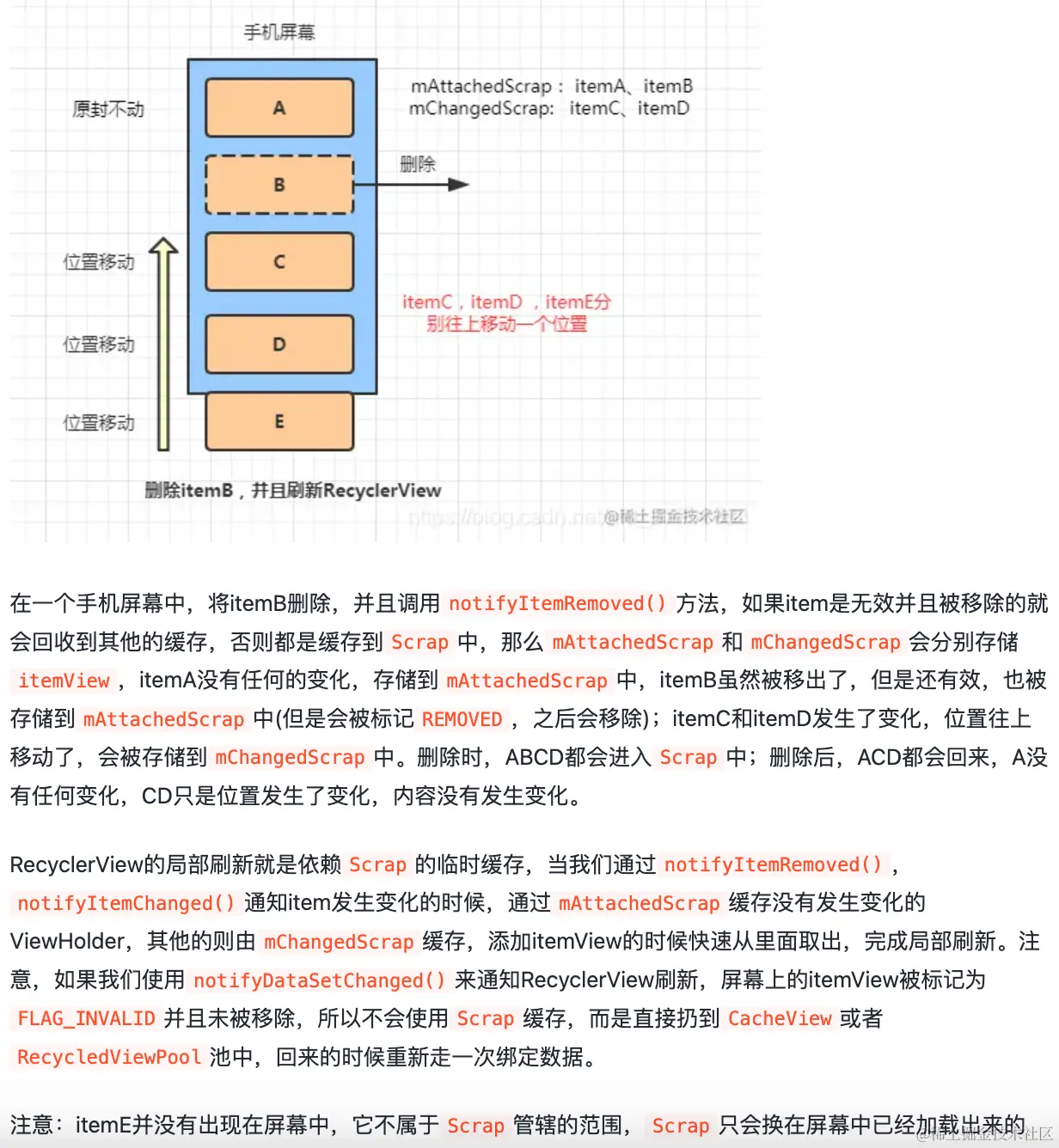

    Scrap是RecyclerView最轻量的缓存，包括mAttachedScrap和mChangedScrap，它不参与列表滚动时的回收复用，作为重新布局时的临时缓存，它的作用是，缓存当界面重新布局前和界面重新布局后都出现的ViewHolder，这些ViewHolder是无效、未移除、未标记的。在这些无效、未移除、未标记的ViewHolder之中，mAttachedScrap负责保存其中没有改变的ViewHolder；剩下的由mChangedScrap负责保存。mAttachedScrap和mChangedScrap也只是分工合作保存不同ViewHolder而已。

    final ArrayList<ViewHolder> mAttachedScrap = new ArrayList<>();

ArrayList<ViewHolder> mChangedScrap = null;

    当子项中某一项被移除了，就会临时缓存到mATtachedScrap中，等到RecyclerView重新开始布局显示其子视图后，再遍历mAttachedScrap找到对应position的ViewHolder对象进行复用。


  • mCachedViews

    mCachedViews主要用于存放已被移出屏幕、但有可能很快重新进入屏幕的列表项。其同样是以ArrayList的形式持有着每个列表项的ViewHolder对象，默认大小限制为2。

    final ArrayList<ViewHolder> mCachedViews = new ArrayList<ViewHolder>();
int mViewCacheMax = DEFAULT_CACHE_SIZE;
static final int DEFAULT_CACHE_SIZE = 2;

    比如像朋友圈这种，我们经常会在快速滑动中确定是否有自己感兴趣的内容，当意识到刚才滑走的内容可能比较有趣时，我们往往就会将上一条内容重新滑回来查看。

    在这种情况下，为了效率更高，用户的体验更好，我们肯定不希望又去回调创建viewHolder以及绑定数据的操作，所以缓存就起了大用处。

    比如向上滑动两个item的高度时，第0号、1号的item会进入mCachedViews结构中，此时如果我们改变滑动方向，向下滑动，目的是想要第1号展示出来，那么Recycler类就会去缓存中找，先找mAttachedScrap（肯定是没有的），再去找mCachedViews，对比缓存中ViewHolder的position值与待复用的position值是否一致，如果一致直接使用并在缓存中移除。

  • mViewsCachedExtension

  • mViewCacheExtension主要用于提供额外的、可由开发人员自由控制的缓存层级，属于非常规使用的情况，因此这里暂不展开讲。

  • mRecyclerPool

    由于mCachedViews的默认大小限制为2，由于mCachedViews默认的大小限制仅为2，因此，当滑出屏幕的列表项超过2个后，就会按照先进先出的顺序，依次将ViewHolder对象从mCachedViews移出，并按itemType放入RecycledViewPool中的不同ArrayList。

    如果准备展示的item，在前面的三级缓存里找不到的话，就去mRecyclerPool中找，根据itemType找对应的ArrayList，重用里面的ViewHolder，但是需要重新onBindViewHolder。
