Android渲染

Android渲染整体架构

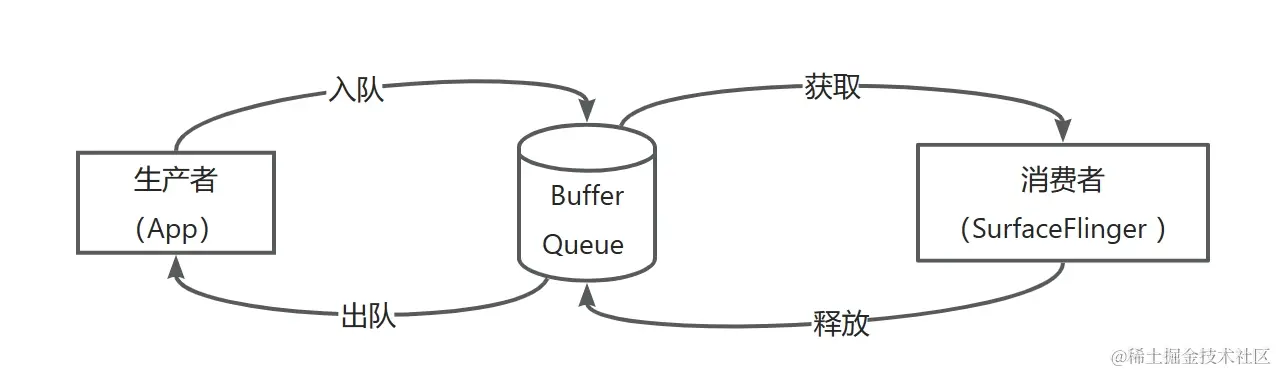

Android渲染整个过程是一个很典型的生产者消费者模式 App（生产者） <-> BufferQueue（图像缓冲区） <-> SurfaceFlinger（消费者）

渲染流程

1. 由app生成渲染数据。app#draw()把绘制指令通过canvas传递给framework层的RenderThread线程
2. framework层的RenderThread线程通过surface.dequeue得到缓冲区graphic buffer，然后通过OpenGL完成真正渲染命令，再把缓冲区交还给BufferQueue队列
3. SurfaceFlinger（Android中担当消费者角色）。负责从队列中取数据，同时和HAL完成layer的合成工作，最终交给HAL显示（HAL硬件抽象层。负责把图像数据展示到设备显示器上）

生产者

生成渲染数据主要有：MediaPlayer、CameraPreview、NDK（Skia）、OpenGL ES

• MediaPlayer、CameraPreview：直接读取图像源生成图像数据
• NDK（Skia）、OpenGL ES：通过自身绘制产生图像数据

渲染库

OpenGL

• 跨平台的3D图形绘制规范接口，OpenGL ES针对嵌入式设备（手机）做了优化
• 在OpenGL驱动中会把API验证、内存管理、多线程管理等工作帮忙完成，即使API出错，也能保证App正常运行，开发者使用简单，但牺牲了大量性能
• 单线程渲染，资源浪费

Skia

• 图像渲染库（Android、Fullter），支持2D、3D、CPU软硬绘制。
• 2D图形绘制依赖自身完成。3D需依赖硬件，由OpenGL、Vulkan、Metal支持

Vulkan

• 科纳斯组织基于AMD Mantle基础上开发，是用来替换OpenGL的（OpenGL不能充分发挥CPU多核多线程性能优势）
• 支持2D、3D绘制，更轻量级，跨平台
• Vulkan把API验证、内存管理、多线程管理等工作交给开发者负责，一旦API出错，APP就会crash。虽增加了API使用的复杂度和困难度，但大大提升了性能（单在驱动层去掉API验证操作，就将性能提升了9倍）
• 引入Command Buffer概念，每个线程均可往Command Buffer提交渲染数据，可充分发挥CPU多核多线程优势

OpenGL与Vulkan

• Vulkan的优势在于显示控制和多线程功能，可使我们在更少CPU时间内将更多命令推送至GPU，具有更精细的成本控制
• OpenGL的优势在于其提供了更易于使用的硬件访问方式

选择

1. 性能

• Vulkan提升的是驱动性能，非渲染流程导致的性能问题，Vulkan不会带来巨大收益
• Vulkan和OpenGL在GPU上的使用没有质的差距，若是GPU导致性能问题（例GPU loading过重），Vulkan也不会带来多大提升
• 若对应用有微小的卡顿或帧率抖动很在意，使用Vulkan可以显示的控制场景渲染期间何时发生了耗时操作，比OpenGL通过推断的方式管理状态和资源更有优势
• 若希望充分发挥CPU多核多线程能力，则选Vulkan
• Vulkan在离屏渲染上也很有优势

2. 复杂度

• Vulkan复杂的API对开发者是个挑战，由开发者书写代码量大（例三角形绘制需上千行代码），OpenGL降低了代码复杂性和维护负担，提供了便于使用的API
• Vulkan驱动层把API验证、资源管理等交给开发者，需额外考虑内存管理和线程同步，否则会crash或花屏。而OpenGL驱动层已实现，开发者无需额外处理
• Vulkan虽支持跨平台，但因其Vulkan extension是平台相关的，所以代码耦合性会很高

CPU与GPU

CPU与GPU是除屏幕外，UI渲染的核心硬件

CPU

• 中央处理器
• 计算机运算与控制的核心，信息处理和程序运行的最终执行单元

GPU

• 图形处理器
• 专门针对图像运算的处理器，是显卡的核心部件
• UI绘制到屏幕前会经过栅格化(Rasterization)操作，栅格化是绘制Button、Path、Bitmap等显示的基本操作，其将UI组件拆分到显示器的不同像素上显示，其非常耗时，GPU的引入是为了加快栅格化

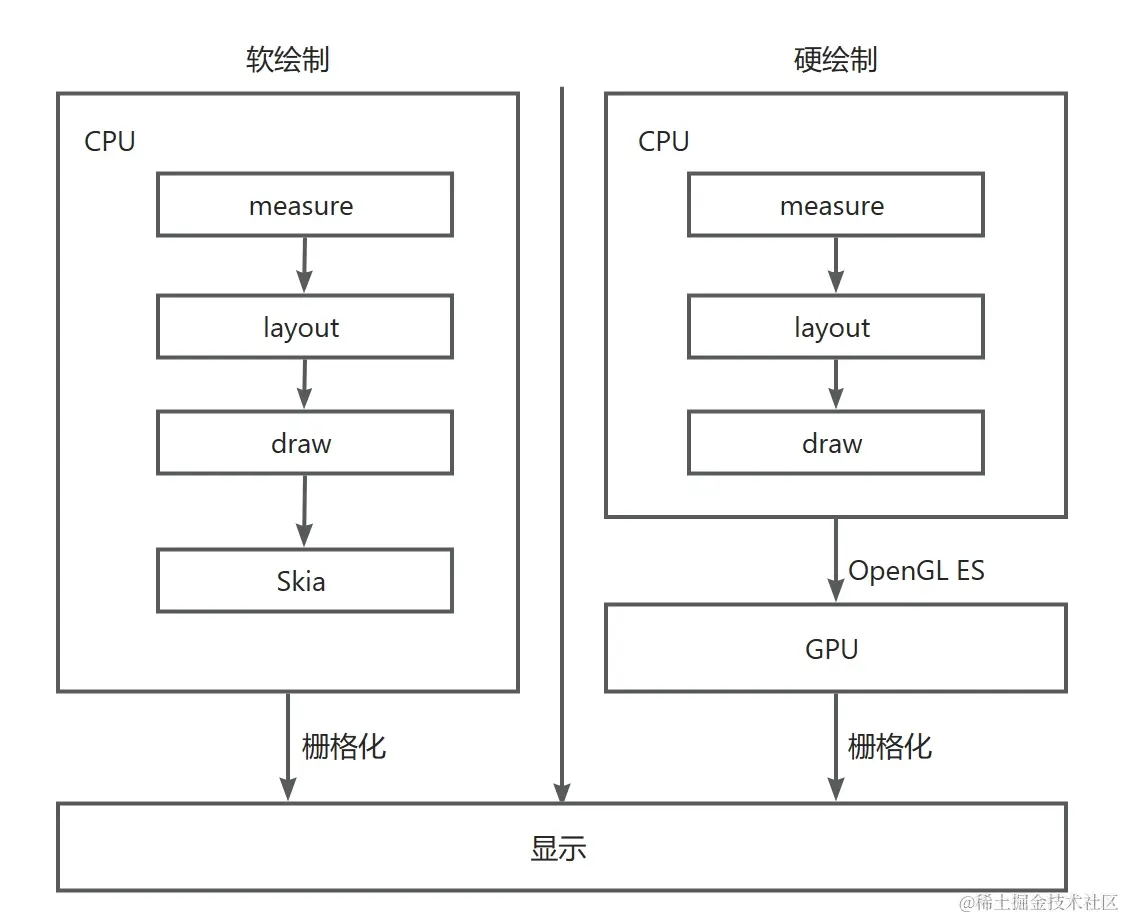

软硬绘制

从上图可以看出，硬绘制是通过底层代码实现，使用GPU图形计算功能替代CPU，由GPU完成绘制任务

硬件加速本质上是使用GPU代替CPU完成Graphic Buffer绘制工作，以提高绘制性能。Android 4.0开始支持

软绘制虽使用Skia，但不代表其不支持硬件加速，Skia在Android 8.0开始支持，Skia在Android 9.0默认硬件加速。原理：通过 copybit 模块调用 OpenGL 或 Skia 实现

BufferQueue图像缓冲区

Android中OpenGL、Skia、Vulkan将绘制数据存放至图像缓冲区，SurfaceFlinger从中取出进行加工及合成，最终显示至屏幕

黄油计划

2012年Google在I/O大会宣布Project Butter，并在Android 4.1开始启动该机制

VSYNC信号

• 全称Vertical Synchronization，是Project Butter的核心。
• CPU/GPU会根据VSYNC信号同步处理数据，可使CPU/GPU有完整的16ms时间处理数据，减少jank(卡顿)

三缓冲机制

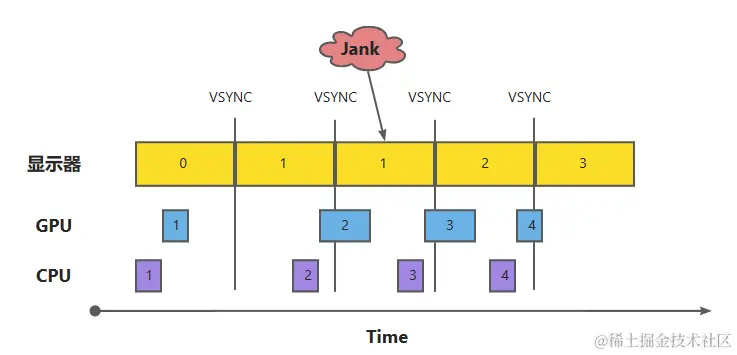

• Android 4.0之前，采用双缓冲机制，绘制和显示器拥有各自的buffer。GPU将完成的一帧图像数据写入到Back Buffer，显示器使用Frame Buffer，屏幕刷新时Frame Buffer不变，当Back Buffer准备好后，交换数据。但在复杂界面中，CPU/GPU处理时间超过16ms就会出现jank 双缓冲机制中会在VSYNC时交换数据，但CPU与GPU绘制是不确定的。上图分析

1. 显示器显示第0帧数据，此时CPU和GPU渲染第一帧画面，且在下一帧前完成显示
2. 因渲染及时，显示器显示完第0帧后（即第一个VSYNC后），交换buffer数据，正常显示第一帧
3. 接着第二帧开始处理，但第二个VSYNC即将到来时才开始处理，因此在第二个VSYNC到来时，数据未处理完，缓存未交换，显示器显示的还是第1帧内容。即发生Jank（丢帧）
4. 第二帧准备就绪后并不会立即显示，而是要等待下一个VSYNC，然后交换缓存数据并显示
5. 如上屏幕会多显示一次第一帧。原因：CPU、GPU计算超时，未能在VSYNC信号到来之前完成任务

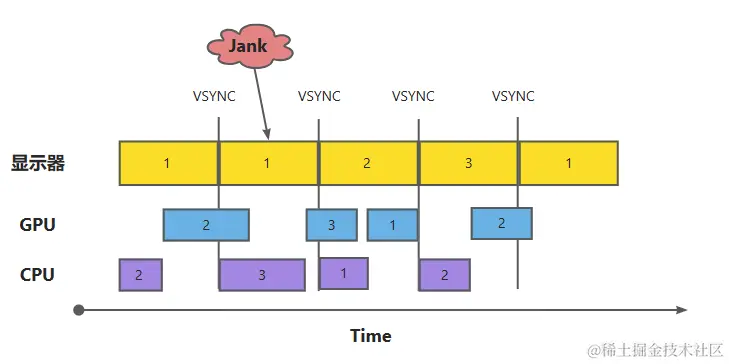

• 三缓冲机制就是在双缓冲机制的基础上增加了一个Graphic Buffer缓冲区，有效利用等待VSYNC的时间，从而减少jank。缺点是多占用了一块内存

1. 第一个jank不可避免，但第二个16ms时间段，CPU/GPU使用第三个Buffer完成3帧计算，虽会多显示一次1帧，但后续比较顺畅，有效避免jank
2. 第3段中，1帧计算完成，但在第4个VSYNC来时才显示，若是双缓存，第3个VSYNC即可显示
3. Buffer正常两个，出现jank后3个足以
