使用ssh、frp访问内网服务器

GT_一二
2,096 阅读4分钟

参考资料: 优雅玩转实验室服务器（七）优雅地使用ssh或者http访问内网服务器——frp内网穿透教程 如何优雅地访问远程主机？SSH与frp内网穿透配置教程

需求

在公网上使用 ssh 访问某台内网服务器。

原料

硬件

为了达到这个目的，在硬件上，我们的读者需要准备如下三件东西：

  1. 一台公网服务器，它的 IP 可以在任何能上网的机器上被 ping 到。（可选择一些云服务器，有的自带公网IP,本文使用腾讯云操作）
  2. 一台实验室服务器，它只能在实验室内网被访问。
  3. 一台你自己的电脑，它能 ping 到公网服务器，但是当你带着它出去玩时，它无法 ping 到实验室服务器。

软件

使用的软件就是内网穿透界鼎鼎有名的 frp

软件安装

^42c71b

我们记我们的公网服务器为 pub (public server)，实验室服务器为 loc (local server)。

软件下载地址前往github获取

#软件下载
wget -c https://github.com/fatedier/frp/releases/download/v0.58.1/frp_0.58.1_linux_amd64.tar.gz
#解压
tar -xvf frp_0.58.1_linux_amd64.tar.gz

进入 frp_0.58.1_linux_amd64 后，我们会看到如下几个文件：

  • frpc： frp 客户端执行程序
  • frpc.toml：frp 客户端配置文件
  • frps：frp 服务端执行程序
  • frps.toml：frp 服务端配置文件
  • LICENSE：frp 软件开源协议，不用管

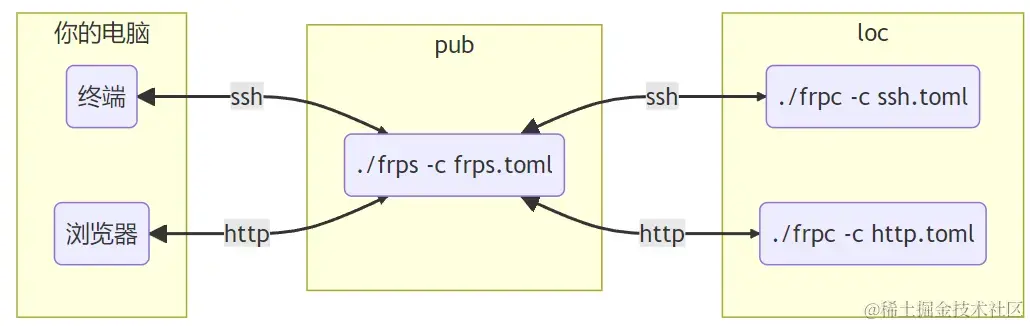

对于我们这个例子来说， pub 用于转发网络请求实现内网穿透，所以它是服务端，使用 frps。 loc 是被转发的对象，所以是客户端，使用 frpc. 本文所有技术的整体访问模型如下：


SSH 内网穿透

pub端

软件运行配置

首先在 pub 上，进入解压后的 frp 文件夹。修改 frps.toml 如下：

bindPort = 7000

#已使用mv命令将frp_0.58.1_linux_amd64文件夹改名为frps
lighthouse@VM-0-8-ubuntu:~$ ls
frps
lighthouse@VM-0-8-ubuntu:~$ ls
frps
lighthouse@VM-0-8-ubuntu:~$ cd frps
lighthouse@VM-0-8-ubuntu:~/frps$ ls
frpc  frpc.toml  frps  frps.toml  LICENSE
lighthouse@VM-0-8-ubuntu:~/frps$ cat frps.toml
bindPort = 7000
lighthouse@VM-0-8-ubuntu:~/frps$

bindPort 用于和 frpc 进行绑定。

在后台执行如下指令：

#注意是小写c哦
./frps -c ./frps.toml

输出如下日志，代表 frps 启动成功：

2024-03-20 22:56:58.972 [I] [frps/root.go:105] frps uses config file: ./frps.toml
2024-03-20 22:56:59.041 [I] [server/service.go:225] frps tcp listen on 0.0.0.0:7000
2024-03-20 22:56:59.041 [I] [server/service.go:292] http service listen on 0.0.0.0:8080
2024-03-20 22:56:59.041 [I] [frps/root.go:114] frps started successfully
2024-03-20 22:57:12.775 [I] [server/service.go:563] [11abba605bc7fe77] client login info: ip [58.211.218.74:64089] version [0.55.1] hostname [] os [linux] arch [amd64]
2024-03-20 22:57:12.806 [I] [proxy/tcp.go:82] [11abba605bc7fe77] [ssh] tcp proxy listen port [7001]
2024-03-20 22:57:12.806 [I] [server/control.go:401] [11abba605bc7fe77] new proxy [ssh] type [tcp] success

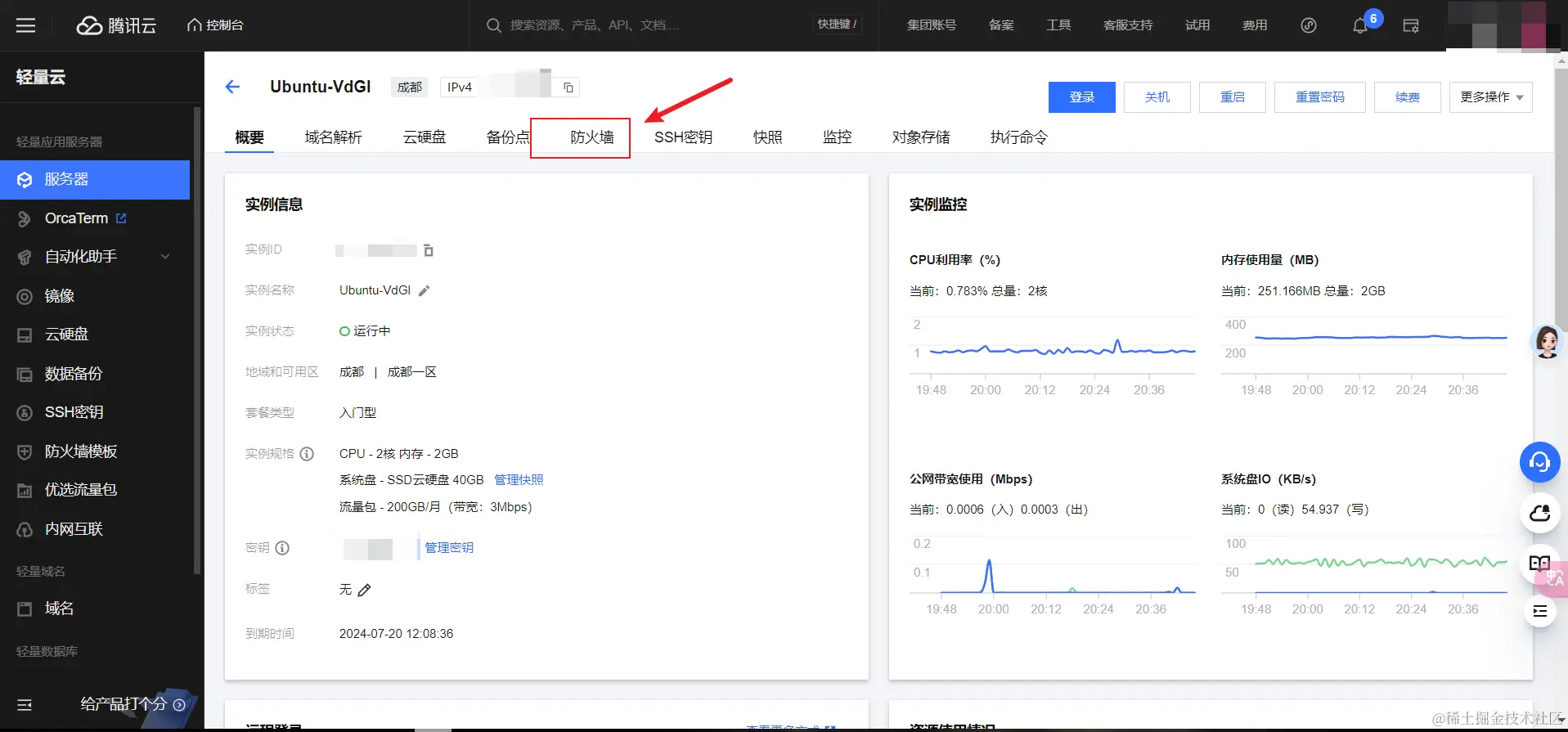

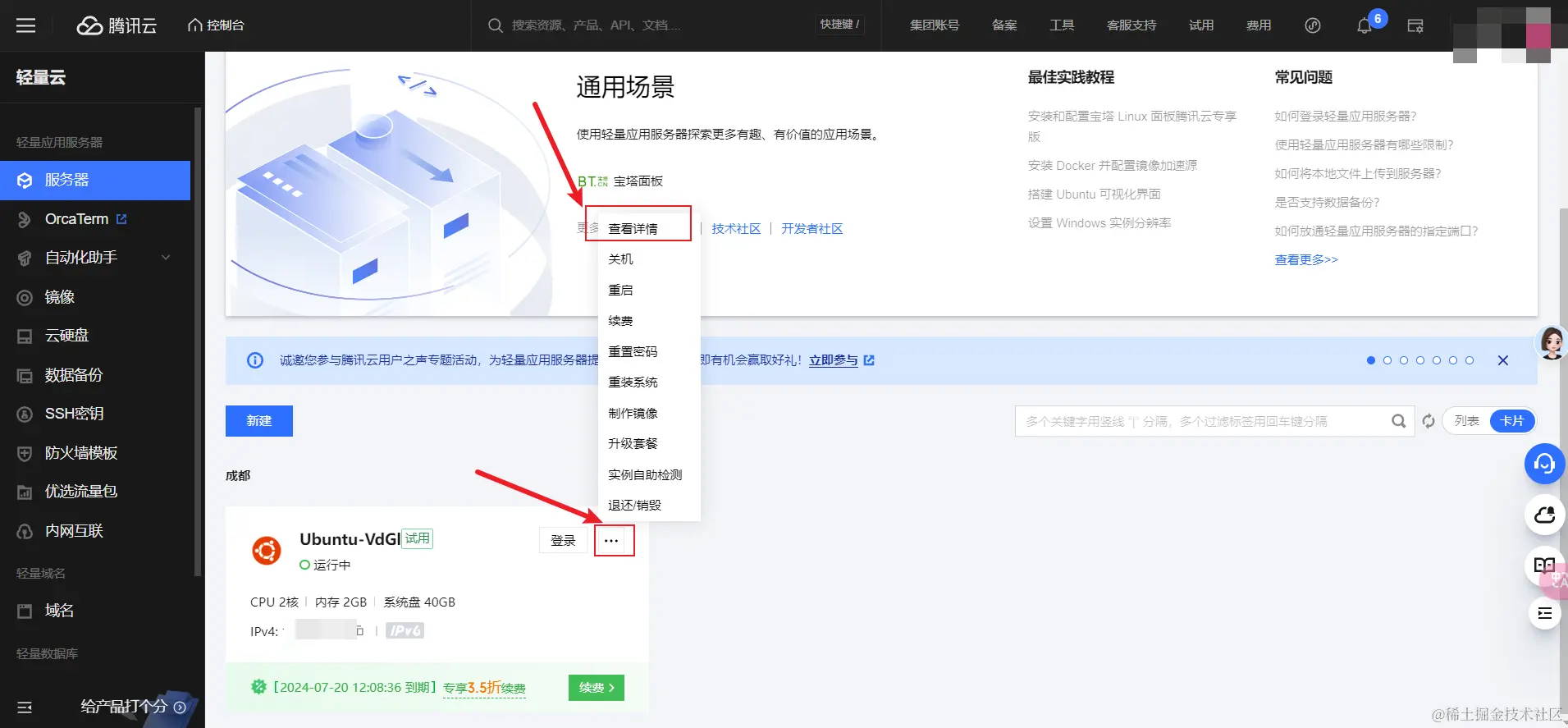

防火墙放行端口（展示腾讯云服务器操作）

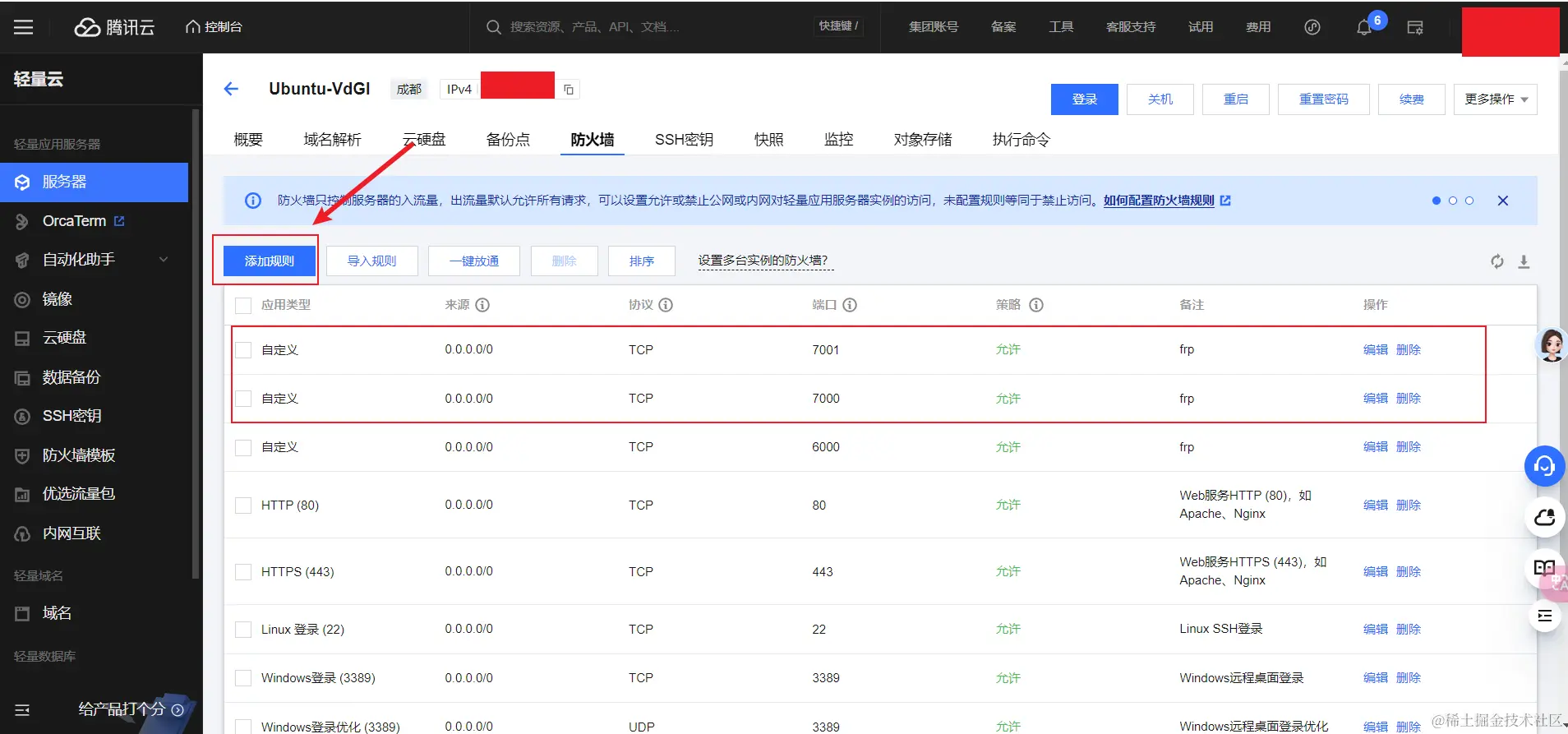

在你的 pub 防火墙中，放行如下两个端口：bindPort，remotePort。在我的例子中，是 7000 和 7001 这两个端口。




loc端

按照[[01 内网穿透#^42c71b|软件安装]]流程安装frp软件

在 loc 上，进入解压后的 frp 文件夹。修改 frpc.toml 如下：

serverAddr = "x.x.x.x"
serverPort = 7000

[[proxies]]
name = "lab"
type = "tcp"
localIP = "127.0.0.1"
localPort = 22
remotePort = 7001
  • 其中 serverAddr 是 pub 的公网 IP，serverPort 和 刚刚 pub 上的 bindPort 保持一致。
  • 请保证 localPort 是 loc 上的 ssh 服务端端口号，此处填写 22 是因为 sshd 默认开放的端口就是 22。
  • remotePort 是我们后面访问 pub 时需要使用的转发端口。

然后，在后台启动 frpc ：

#注意是小写c哦
./frpc -c ./frpc.toml

输出如下日志代表 frpc 启动成功：

2024-03-20 21:17:55.986 [I] [sub/root.go:142] start frpc service for config file [./ssh.toml]
2024-03-20 21:17:55.986 [I] [client/service.go:287] try to connect to server...
2024-03-20 21:17:56.087 [I] [client/service.go:279] [11abba605bc7fe77] login to server success, get run id [11abba605bc7fe77]
2024-03-20 21:17:56.087 [I] [proxy/proxy_manager.go:173] [11abba605bc7fe77] proxy added: [ssh]
2024-03-20 21:17:56.120 [I] [client/control.go:170] [11abba605bc7fe77] [ssh] start proxy success

你的电脑

最后，打开你的电脑，输入：

ssh loc的用户名@pub的公网IP -p 7001

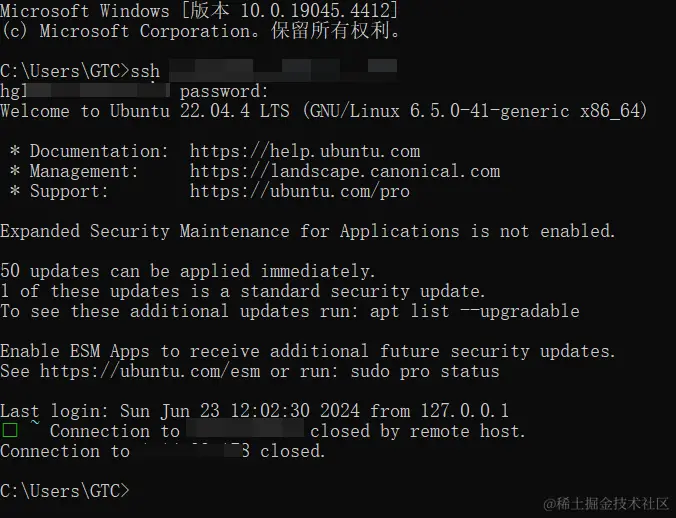

效果如下：

image.png 成功进来啦！
