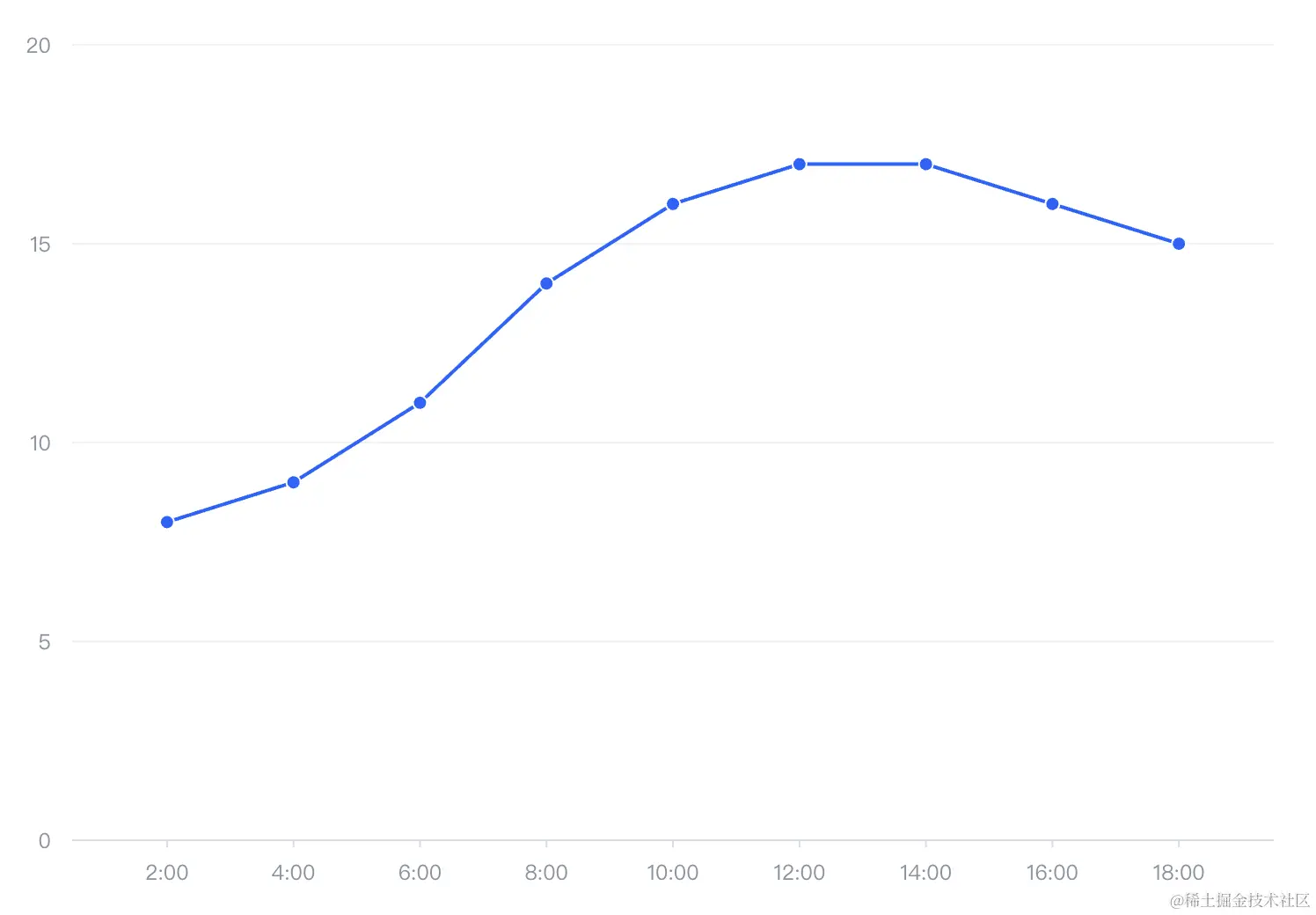

下面的线图中， 支持按照y轴分段设置背景颜色吗
解决方案
有两种方案可以实现这里的背景色需求
- 方案一：可以通过配置
axes.grid.alternateColor来设置网格填充颜色：
axes: [
{
orient: 'left',
grid: {
alternateColor: [
'rgba(0, 255, 0, 0.3)',
'rgba(255, 0, 0, 0.2)',
'rgba(0, 0, 255, 0.2)'
]
}
}
]

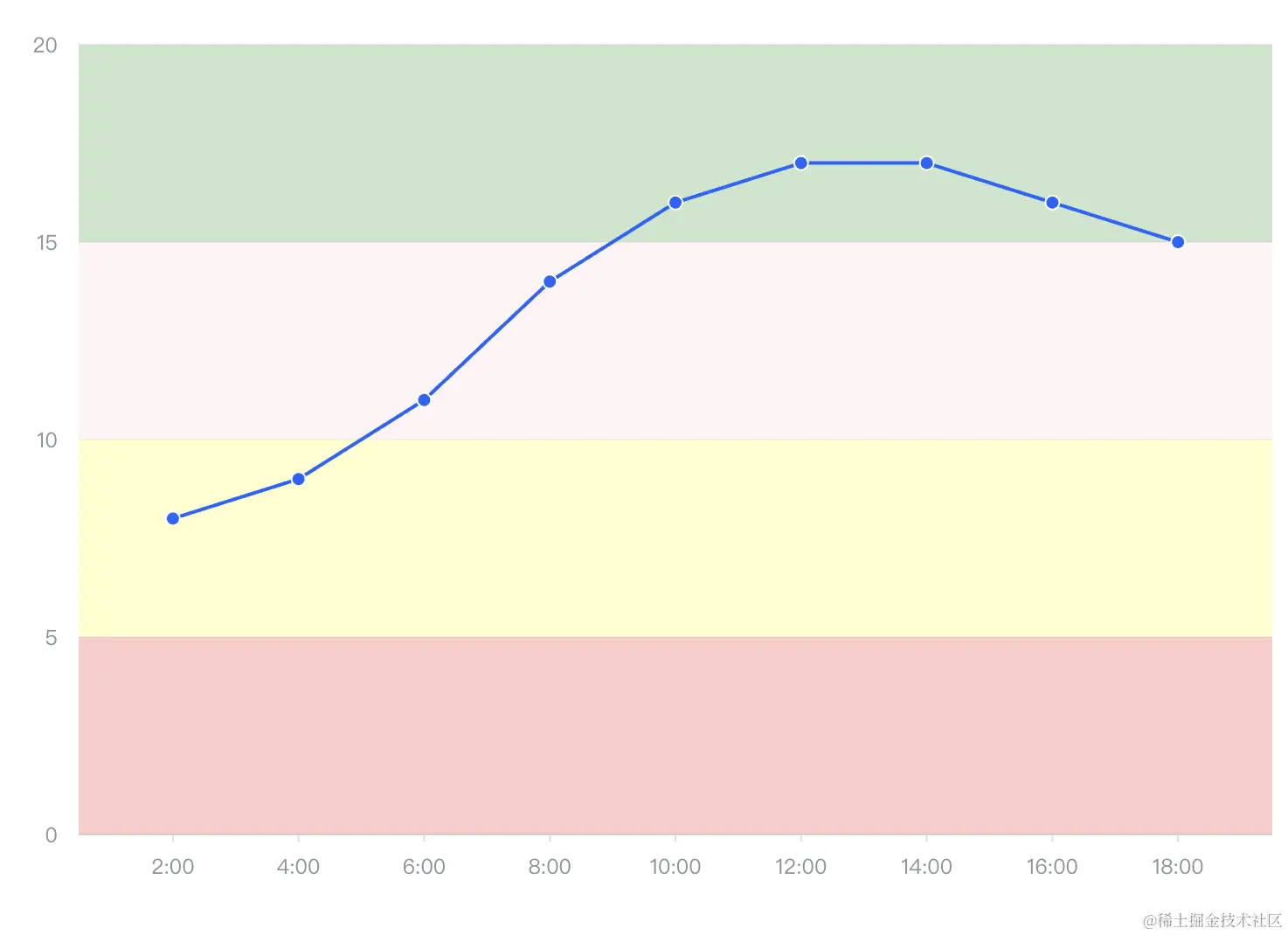

方案二： VChart支持多种标注组件，其中markArea可以用于配置标注区块，所以我们可以通过下面的方式配置背景色块
markArea: [
{
y: 0,
y1: 5,
area: {
style: {
fill: 'red',
fillOpacity: 0.2
}
}
},
{
y: 5,
y1: 10,
area: {
style: {
fill: 'yellow',
fillOpacity: 0.2
}
}
},
{
y: 10,
y1: 15,
area: {
style: {
fill: 'pink',
fillOpacity: 0.2
}
}
},
{
y: 15,
y1: 20,
area: {
style: {
fill: 'green',
fillOpacity: 0.2
}
}
},
]
代码示例
const spec = {
type: 'line',
data: {
values: [
{
time: '2:00',
value: 8
},
{
time: '4:00',
value: 9
},
{
time: '6:00',
value: 11
},
{
time: '8:00',
value: 14
},
{
time: '10:00',
value: 16
},
{
time: '12:00',
value: 17
},
{
time: '14:00',
value: 17
},
{
time: '16:00',
value: 16
},
{
time: '18:00',
value: 15
}
]
},
xField: 'time',
yField: 'value',
markArea: [
{
y: 0,
y1: 5,
area: {
style: {
fill: 'red',
fillOpacity: 0.2
}
}
},
{
y: 5,
y1: 10,
area: {
style: {
fill: 'yellow',
fillOpacity: 0.2
}
}
},
{
y: 10,
y1: 15,
area: {
style: {
fill: 'pink',
fillOpacity: 0.2
}
}
},
{
y: 15,
y1: 20,
area: {
style: {
fill: 'green',
fillOpacity: 0.2
}
}
},
]
};
