G1垃圾收集器（上）

在上一篇文章中，已经简单的介绍了G1垃圾收集器，回顾一下：

G1垃圾收集器，在JDK7开始支持，在JDK8.40后提补齐并发的类卸载功能，趋于成熟。在JDK9中，已经作为默认的垃圾收集器了。它可以看做是CMS的继任者，在JDK9中，CMS已经被标记为废弃了。 作为CMS的继任者，G1也是一款侧重低停顿的垃圾收集器，更确切的说，是建立了一套“停顿时间模型”（Pause Prediction Model）的收集器，尽量在指定的（-XX:MaxGCPauseMillis=N，单位ms）时间内，完成垃圾收集。当然，也不能太离谱，通常是几百ms。

接下来，我们就详细介绍一下G1垃圾收集器。

一、概述

1.1 堆内存布局

G1垃圾收集器，与之前的各种垃圾收集器，最大的不同是，它并不是把堆简单的分为年轻代和老年代，而是切分成一块块固定大小的区域（Region），每个区域大小为1MB～32MB，且应为2的N次幂。每块区域可以根据需求扮演年轻代或者老年代。大小超过区域一半的对象，即被判定为大对象，存放大对象的区域被称之为Humongous区域，逻辑上属于老年代的一种，G1会对此进行特殊的优化。

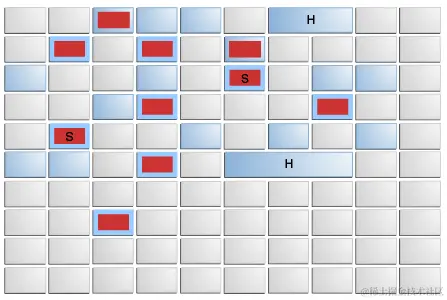

上图为官网中的内存分布示意图，红色为年轻代，标记S的为年轻代的survivor区域。蓝色为老年代，H为Humongous区域。

🤔这样的内存划分有什么好处呢？ 虽然还有年轻代、老年代的概念，但他们可以不是固定大小的一块连续的内存，而是一系列动态的、可以不连续的区域（region）的集合。G1之所以可以建立可预测的停顿时间模型，一个主要的原因，是它把区域（region）作为最小的垃圾回收单元。

  • 年轻代回收，可以通过控制堆大小，也就是年轻代区域（region）数量，来控制停顿时间；
  • 老年代回收，很难在可控的时间，回收完所有垃圾。那么，可以分多次，每次选择“回收价值”更高的一些区域回收。这也是G1(Garbage First)命名的由来。
  • 对于超过“分区”一半的大对象，直接占用一个或者多个连续的分区，这样会造成内存浪费（有一部分用不到），但是可以对大对象，进行提前回收。毕竟这种分区只有一个对象，是否存活，相对好分析得多。

1.2 回收流程

在宏观上上，G1收集器在两个阶段之间交替。

  • 年轻代回收(young-only)，仅回收年轻代垃圾；
  • 混合回收(mixed)，回收年轻代 + 部分老年代区域；

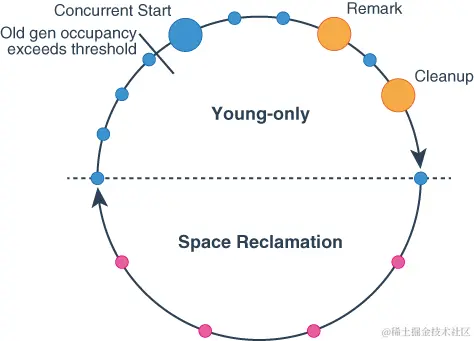

以上为官网的示意图，上半部分的Young-only即为年轻代回收，下面的Space Reclamation就是混合回收。其中每个蓝色的圈，是年轻代回收，紫色的圈是混合回收，黄色的，是需要暂停用户线程的标记流程。以下简单描述两个阶段的循环流程。

  1. 年轻代回收时，超过了一定年龄的垃圾，会进入老年代，随着年轻代的多次回收，老年代内存占用逐渐增加，超过一定阈值后，会启动并发标记流程（Concurrent marking cycle），也就是图中的Old gen occupancy exceeds threshold, Concurrent Start。
  2. 并发回收，又分为两个大的阶段，标记阶段（标识哪些是垃圾）和回收节点（也就是混合回收）。
    1. 标记阶段，部分流程与用户线程一同进行，部分需要暂停用户线程（也就是黄色圆圈部分）。
    2. 回收阶段，多次进行，每次在给定的时间内，选择部分回收价值高的区域，与年轻代，一起垃圾回收（紫色圆圈部分）。
  3. 经过多次混合回收，老年代垃圾占比低于一定比例后，回归到年轻代回收（young-only）流程。

1.2.1 年轻代回收

G1的年轻代垃圾回收，与其他垃圾回收器类似，也是标记复制算法，也就是把存活的对象，复制到Survivor区域，年龄超过阈值，进入老年代。主要区别是，年轻代大小会根据历史回收的停顿时间和预期的停顿时间（-XX:MaxGCPauseMillis=xxx，默认200ms）,动态变化，以满足停顿时间的需求。

年轻代相关参数：

  • -XX:G1NewSizePercent=5，年轻代占用堆的最小百分比；
  • -XX:G1MaxNewSizePercent=60，年轻代占用堆的最百分比；

注意，在jdk8中，这两个是实验性质的参数，使用前，需要打开实验开关（-XX:+UnlockExperimentalVMOptions）

java -XX:+UnlockExperimentalVMOptions -XX:G1NewSizePercent=10 -XX:G1MaxNewSizePercent=75 G1test.jar

1.2.2 标记流程

前文已经讨论过，便随年轻代的回收，老年代内存占用的增加，超过一定阈值后，会触发标记流程（Concurrent marking cycle）。

🤔阈值是什么呢？ 由两个因素影响，满足任意一个条件，就会触发标记流程。

  • 老年代对象占用堆超过一定比例启动标记流程，这个阈值称之为IHOP(Initiating Heap Occupancy Percent)。在默认情况下,G1根据历史标记时长&老年代占用的内存等因素，来确定最佳阈值。
    • 在虚拟机刚开始运行时，由于没有样本，该阈值的初始值由-XX:InitiatingHeapOccupancyPercent来确定。
    • 可以使用xx:-G1UseAdaptiveIHOP关闭自适应预测，那么这个比例始终由-XX:InitiatingHeapOccupancyPercent来指定。
  • 堆的剩余空间小于一定比例，默认为10%，可以通过-XX:G1HeapReservePercent来指定阈值。

🤔什么时候触发以上比例的计算呢 当然是老年代内存使用发生变化的时候：

  1. 年轻代垃圾回收后；
  2. 分配了大对象，直接进入老年代，也就是分配了H区。

完整的标记流程，包含多个阶段，部分是停止用户线程的（STW stop the world ）,部分可以与用户线程并发。

初始标记（Initial Mark）

停止用户线程（STW），扫描所GCRoots能直接关联到的对象，后续会以这些对象为根，继续扫描。同时对堆打一个快照，称之为SATB（Snapshot-At-The-Beginning ），SATB外的其他对象（也就是后续并发过程中，新进入老年代的对象），都认为是存活对象。这些SATB外的对象，当然也可能是垃圾，但只能等到下次才能进行回收了。

实际上，当达到IHOP阈值时，并不会立即发起并发标记周期，而是等待下一次年轻代收集，利用年轻代收集的STW时间段，完成初始标记。也就是上面流程图中，那个大的蓝色圆圈。

🤔为什么呢

与下一阶段的根分区扫描（Root Region Scanning）有关系，根分区扫描需要记录所有年轻代指向老年代的引用，那么就一定需要对整个年轻代进行扫描，那么索性就借助一次年轻代的回收，进行初始标记。

根分区扫描（Root Region Scanning）

与用户线程并发执行，标记所有“根分区”能直接关联到的对象。上一步已经收集了所有的GCRoots能直接关联的对象，那么除了GCRoots外，还需要记录所有年轻代指向老年代的引用。初始标记，会在一次年轻代回收之后执行，因此本次扫描，只需要扫描年轻代垃圾回收后的那个到Survivor分区即可。而这个Survivor分区，就是这里所谓的“根分区”。根分区扫描必须在下一次年轻代垃圾收集启动前完成（新的年轻代回收，回移动“根分区”对象）。因此如果发生了young gc，需要等young gc结束后重新执行。

并发标记（Concurrent Marking）

与用户线程并发执行，从上述两个阶段找到的直接关联到老年代的引用，继续扫描。所有SATB外的都被认为是存活对象，因此只需要扫描SATB内的即可。然而，在该过程中，用户线程会修改堆中的引用，造成标记结果不准确，这时需要记录对引用的修改。G1使用前置写屏障（与JAVA内存模型中的写屏障不同，类似一种AOP，可以在引用修改时插入一些操作）记录到SATB BUFFER中。BUFFER满了之后，会被加入全局链表中，标记线程会周期处理这些被修改的引用。

重新标记（Remark）

停止用户线程（STW）

  1. 处理上一阶段的SATB BUFFER以及全局链表中的引用修改。
  2. 处理引用（弱引用、软引用、虚引用、最终引用）
  3. 类卸载
清除（Cleanup）

停止用户线程（STW）,为mixed gc做准备工作

  1. 计算老年代各个Region的回收价值和成本进行排序。
  2. 对辅助垃圾回收的一些数据结构进行状态维护。
  3. 回收完全没有存活对象的老年代或者大对象。
并发清除（Concurrent-cleanup）

与用户线程并发执行，完成上一步剩余的清理工作；清理上一步回收的分区相关的记忆集等数据结构，归还到内存空闲链表。

1.2.3 混合回收（mixed gc）

混合回收过程中，G1会把老年代的回收，拆分成多次，与年轻代一起回收，这也是“混合”的由来。

G1会试图在一次不大于用户期望的暂停时间内，回收尽可能多的老年代，因此在混合回收阶段，年轻代的大小被设置为允许的最小值，由-XX:G1NewSizePercent确定，默认为5%。也正是因为需要先调整年轻代大小，在标记流程结束后，G1需要先进行一次年轻代的垃圾回收，回收后改变年轻代大小，才能开启混合回收。

年轻代大小调整之后的每次年轻代垃圾回收，都会触发混合回收，直到剩余垃圾小于一定比例，由-XX:G1HeapWastePercent控制，默认为5%。

🤔每次混合回收，选择多少老年代，选择哪些老年代

  1. 回收数量，最少为候选老年代 / 预期混合回收次数（-XX:G1MixedGCCountTarget指定，默认为8）；
  2. 候选老年代的标准为：存活对象的数量，小于-XX:G1MixedGCLiveThresholdPercen，默认为85，即存活对象数量大于这个阈值，回收意义很小。
  3. 满足以上条件，优先回收代价小，收益高的区域（可以简单的理解为垃圾更多，当然实际情况更复杂）。

1.2.4 Full GC

G1本身不提供Full GC的能力，只有G1无法处理的场景，才会退回到Full GC:

  • 垃圾回收的速度没有生产的速度快：G1垃圾收集器有很多流程，是与用户线程并发的，也就是说，在垃圾收集过程中，了垃圾也在不断生产着。当垃圾收集的速度没有生产的速度快，就会回退到FULL GC。可以尝试以下手段优化
    • 提前触发并发标记，减少-XX:InitiatingHeapOccupancyPercent或者增加-XX:G1HeapReservePercent。
    • 增加并发线程数，通过-XX:ConcGCThreads。默认为另一个参数-XX:ParallelGCThreads的1/4。
  • G1的混合回收，也采用标记复制算法，需要预留一定空间，才能把存活的对象复制过去，如果没有足够空间用于复制（垃圾回收日志会出现to-space exhausted），也会导致Full GC。本质上原因与上述类似，优化思路也类似。

1.2.5 巨型对象回收

大小超过区域一半的对象，即被判定为大对象，存放大对象的区域被称之为Humongous区域。它有以下特点：

  • 一个巨型对象，占用一个或多个连续的完整区域，剩余空间无法利用。
  • 巨型对象不会被移动，因为复制一个大对象，很耗时。
  • 在分配巨型对象之前会先检查是否超过InitiatingHeapOccupancyPercent和The Marking Threshold，超过则启动全局并发标记，以提早回收，防止Evacuation Failures（转移失败）和Full GC。
  • 按照上面的垃圾回收流程来说，一个巨型对象，只能在标记结束的回收阶段或者Full GC时，才能回收。不过，对于基本类型数组(例如布尔数组、各种整数数组和浮点数数组)的大型对象有一个特殊的规定，在任何类型的垃圾收集暂停时，G1都会尝试回收它们。该策略默认开启，可以通过选项-XX:G1EagerReclaimHumongousObjects来禁用。
