[CVPR2024] PlatoNeRF

🐧企鹅小弟继续带大家读读cvpr2024的论文喽～

碎碎念：这篇文章可以说很有意思，但是第一遍读的时候真的很头疼zzz 项目地址：platonerf.github.io/

一起来看看demo效果吧

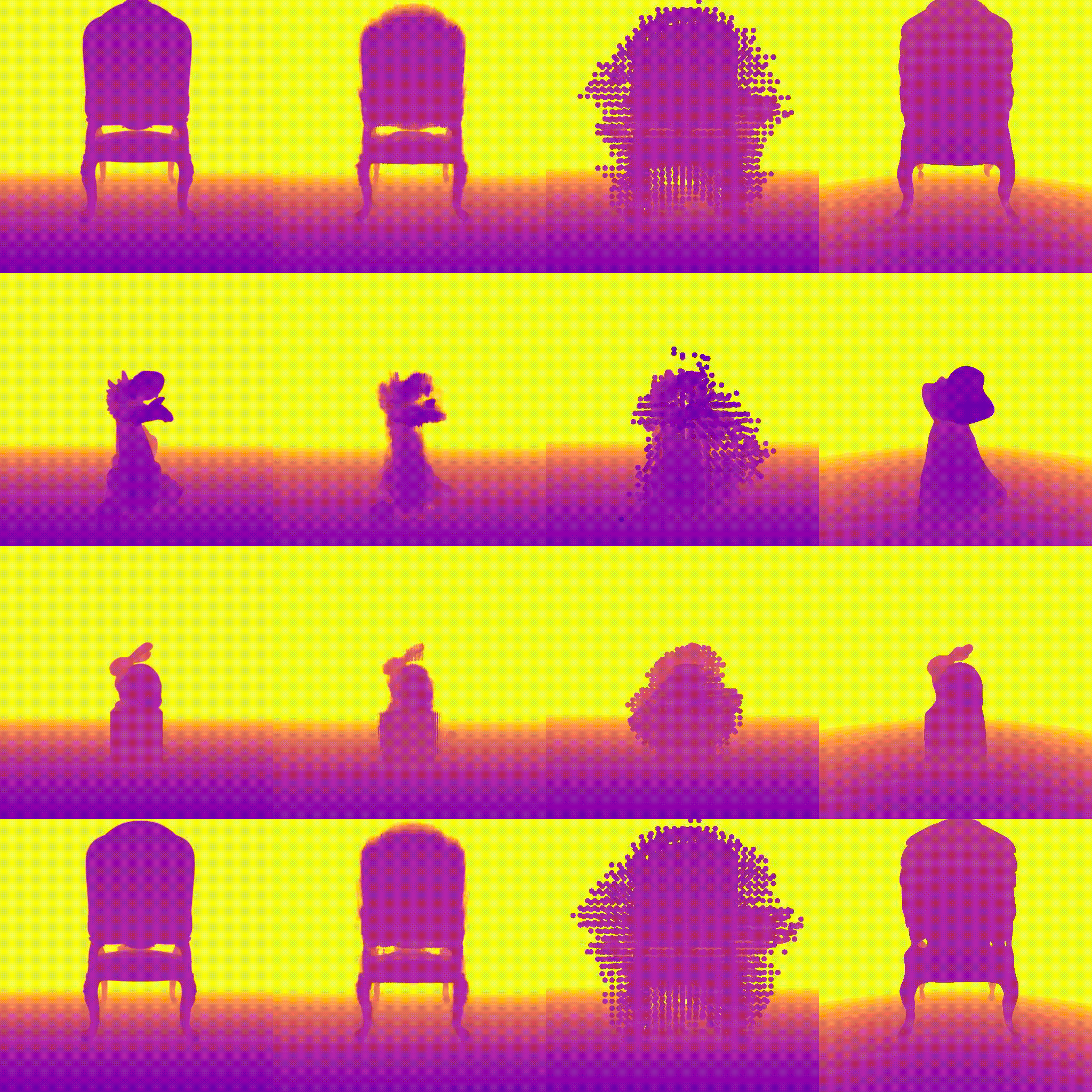

这篇文章是CVPR2024 Oral文章。先一起看看看他们重建后的demo，最左边的为本文方法重建的模型。能很好的重建出物体的细节。

作者的心路历程

对于XR用户来说，保持对场景的完整且最新的扫描是繁琐的。因此，需要能够从单视图或少量视图中恢复几何结构的方法。

方法一览：

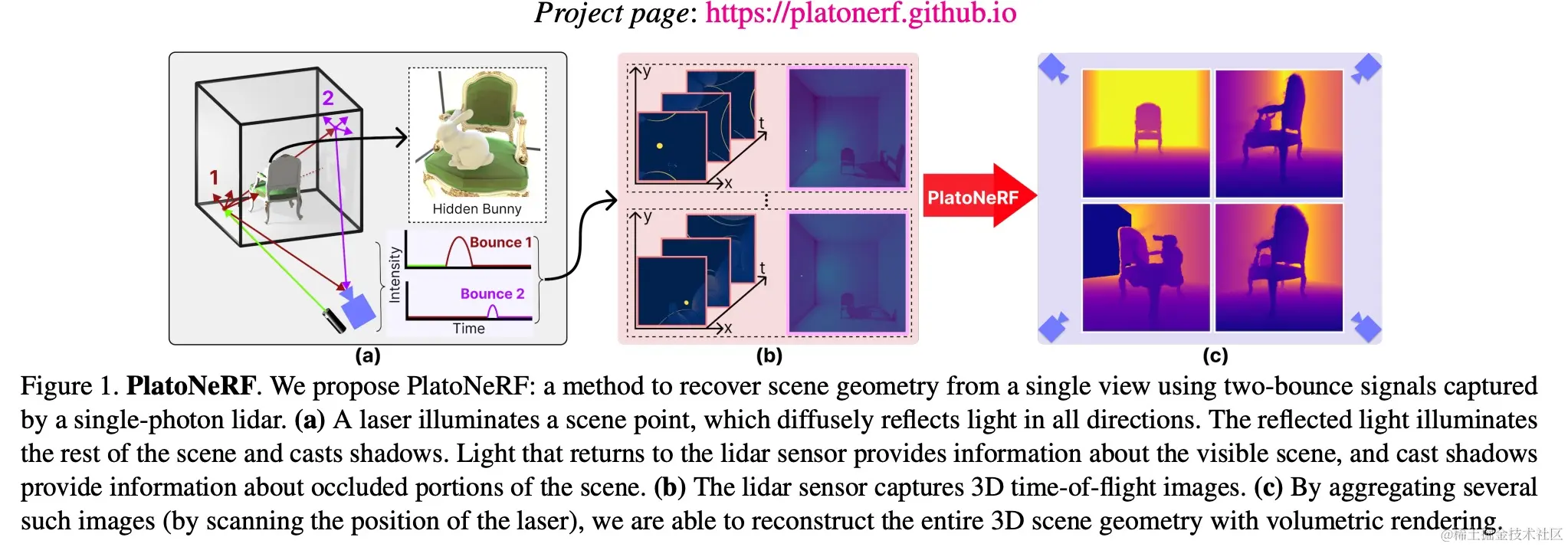

PlatoNeRF是使用单个视角通过雷达光的反射信息进行三维重建。回忆往常的NeRF方法，都是围绕图片环绕一周采取数据，然后进行三维重建的。这种固定视角的三维重建方法十分新颖，雷达提供了传感器信息。反射光线同时也会提供场景中被遮挡的信息。收集这些激光图像然后进行重建，就得到了最后的PlatoNeRF。 这个方法相比于其他重建方法的优势是，这个单视角最后生成的并不是相对深度。而是包含了物理信息的绝对深度。让PlatoNeRF有很强的实用意义。也就是更加真实了！在本文里，使用了雷达和双次反射采集数据进行NeRF的重建。

• 为什么要使用雷达：激光雷达系统通常向场景发射光并测量光返回传感器的飞行时间（ToF）。激光雷达系统利用从场景返回传感器的第一次反弹光，提供精确的绝对深度，如果利用双次反弹飞行时间，即光在返回传感器前在场景中反射两次的时间，可以实现被遮挡物体的重建。
• 为什么要双次反射：双次反射光的存在或缺失揭示了阴影，从而可以推断被遮挡的几何结构。

双次反射光的存在或缺失揭示了阴影，从而可以推断被遮挡的几何结构，而其ToF则揭示了深度。这两者结合在一起，使用双次反射激光雷达的意义就不言而喻了。说白了双次反射激光雷达有缺点，NeRF有缺点。两个方法结合起来。就可以左脚踩右脚直接登天噜。

NeRF重建图片获取

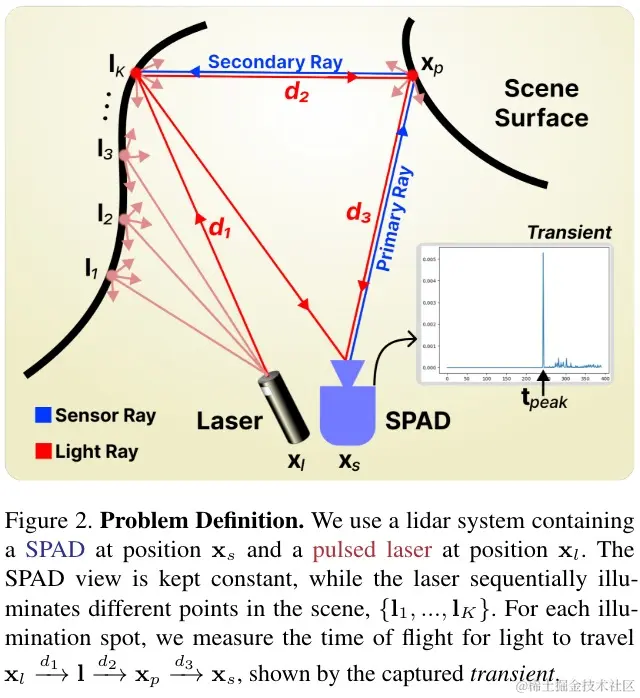

既然是NeRF，小伙伴们都会想知道。该如何取得NeRF重建所需要的图像呢？这里作者也给了解答。 还是要用到激光雷达系统，激光雷达系统包括一个位于已知位置$X_s$的 SPAD 传感器和一个位于已知位置 $X_l$的脉冲激光器。激光器依次指向 K 个不同的点 A = {$I_i,...,I_K$}。对于每个照明点 $I_K$，捕获一张图像，最终形成一组 $K$ 张图像的集合 $I = {i_1, ..., i_K}$。这样不就有了一组数据了嘛。数据也在作者的图1里画出来了，就长这样：

开始渲染

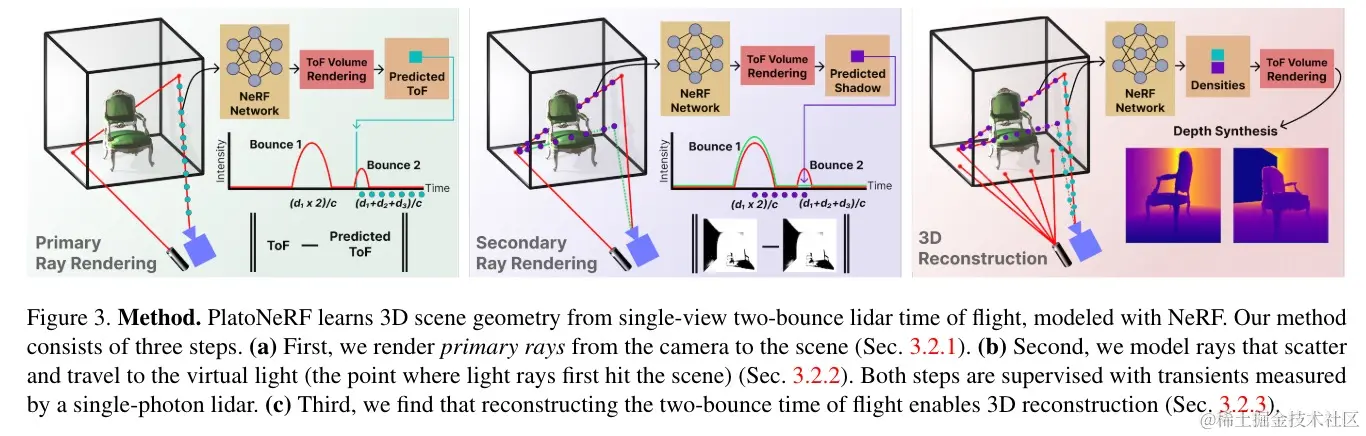

现在要开始渲染的一环了，整体渲染流程由三部分组成：初始光线渲染，次光线渲染。重建。为了能得到真实的重建结果，我们对两条光线都进行渲染。把要渲染的整个场景参数化为一个神经辐射场（NeRF）。多层感知器（MLP）函数 $f_{\theta}: \real^3 \rightarrow \real$ $\sigma$为每个输入的三维场景点 $x = (x, y, z)$ 预测体积密度 。然后可以直接从 $σ(x)$ 中估计场景的三维几何结构。开发一个渲染器，将密度 $\sigma$映射到预测的瞬态图像 $\hat i$来合成瞬态图像。这些合成的瞬态测量数据可以在分析-合成框架中用来训练 NeRF。 为了渲染双跳瞬态，我们必须沿两种类型的射线进行渲染：(1) 主要射线和 (2) 次要射线。主要射线定义为 $r_p(\lambda) = o_p+\lambda d_p$ 次要射线定义为 $r_s(\lambda) = o_s + \lambda d_s$

渲染第一条光线

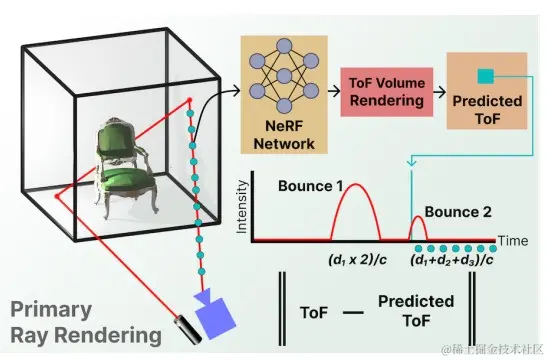

又要用到这张图了～对于第一条光线来说，我们的目标是通过确定$x_p$(看右边那张图，二次反射平面上的点）的深度$d_3$。通过深度进一步计算这条反射路径的飞行时间$t_{peak} = \frac{d}{c}$。当$d_3$已知时，$d_1$、$d_2$也可以被计算了。因为$l$、$x_s$、$x_l$都已知。我们就可以通过: $d_2 = ||l-x_p||_2$ $d_3 = ||x_p-x_s||_2$ 首先我们先对第一条光线$r_p$上从近到远采样$P$个点，并使用MLP查询这几个点的深度信息。也就是通过这几个点的NeRF获取深度，这也是NeRF的性质。查询到的密度是$\sigma_1, ..., \sigma_P$。做完这些准备工作之后就可以开始计算$d_3$了。在前文铺垫了很多，但最终的目的是要得到$d_3$这个深度。它的深度信息通过： $\hat d_3(r_p) = \sum^N_{i = 1}T_i a_i t_i$ 得到，其中： $T_i = \prod^{i - 1}_{j =1}(1-a_j)$,$a_i = 1-e^{-\sigma_i\delta_i}$ 在这里，$\delta_i = t_i - t_{i-1}$是沿着光线两个采样点之间的距离，$d_3$的求解方程可以理解成离散化对期望的积分。$T_ia_i$是光线到这点停止的概率。$T_i$是透射率。总而言之，我们通过这些流程，先通过神经网络得到计算ToF，并且能得到对应的深度信息。

渲染第二条光线

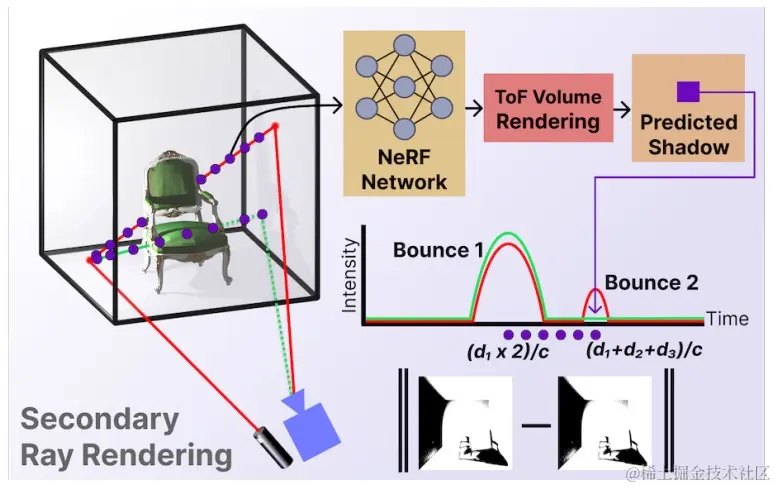

再来看这个图，渲染第二条光线的目的是确定$x_p$是否在阴影里，也就是对阴影的预测。能从图里很明显的看出紫色的线条是第二条光线。我们直观来想，如果$x_p$处于阴影中，那么次级光线密度会很高。要不然就会很低。 $p_{shadow} = \prod_{j=1}^{N-1}(1-a_j)$ 我们用这个公式来表示$x_p$不处于阴影中的概率，这个公式代表了二条光线的透射率，透射率较低代表$x_p$处于阴影中。而且对于这个光线来说，因为它是两次反射间的光线。拿右图举例子，它是一条处于$l_K$到$x_p$间的光线。可以由此确定远平面和近平面(光从哪里来，到哪里去)。因此渲染第二条光线的目的就是为了确定阴影。

结合两条光线

除了渲染好光线，我们更需要把渲染结果结合起来进行重建工作，具体来说分两种损失对MLP进行训练。

• 距离loss：距离loss使用欧氏距离的平方来衡量。公式如下：

$L_{primary} = ||t_{peak} - \hat t_{peak}||^2_2$ 在这里，$t_{peak}$是瞬态测量的ToF，而$\hat t_{peak}$是NeRF预测$d_3$后计算的ToF。这个距离loss我们只会在无阴 影上进行计算，对有阴影的像素。二次反射都不会存在。但是我们仍然可以估计有阴影场景的深度，因为随 时间的推移，阴影也会转化成不是阴影的场景。

• 阴影loss：

$L_{secondary} = ||s - \hat p_{shadow}||^2_2$ 阴影损失确定$s$瞬态观测值和渲染值$\hat p_{shadow}$之间的欧式距离平方作为第二个损失。

• loss确定：

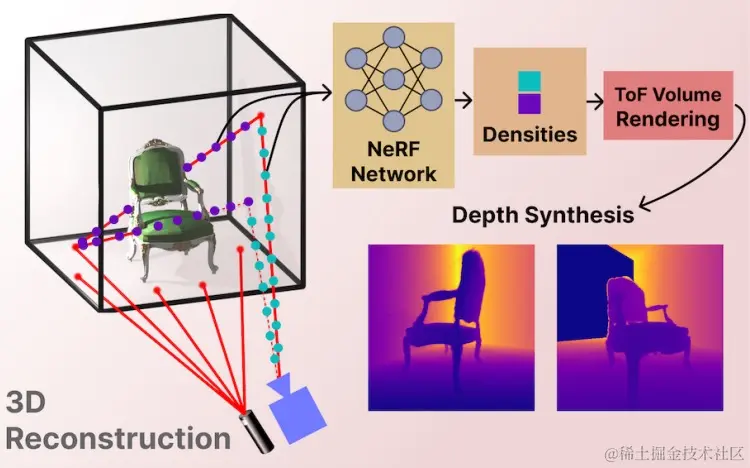

$L = L_{primary} + \beta L_{secondary}$ β 是一个超参数。一旦 MLP 在这个损失函数上训练完毕，可以通过密集采样 3D 场景点并在这些点上查询 MLP 来提取预测的体积密度。结果密度可以用于从任何视点渲染深度图。这个损失函数虽然形式简单，但仅 使用基于物理的测量而无需数据先验，就能重建可见和被遮挡的场景。

来看看渲染结果吧

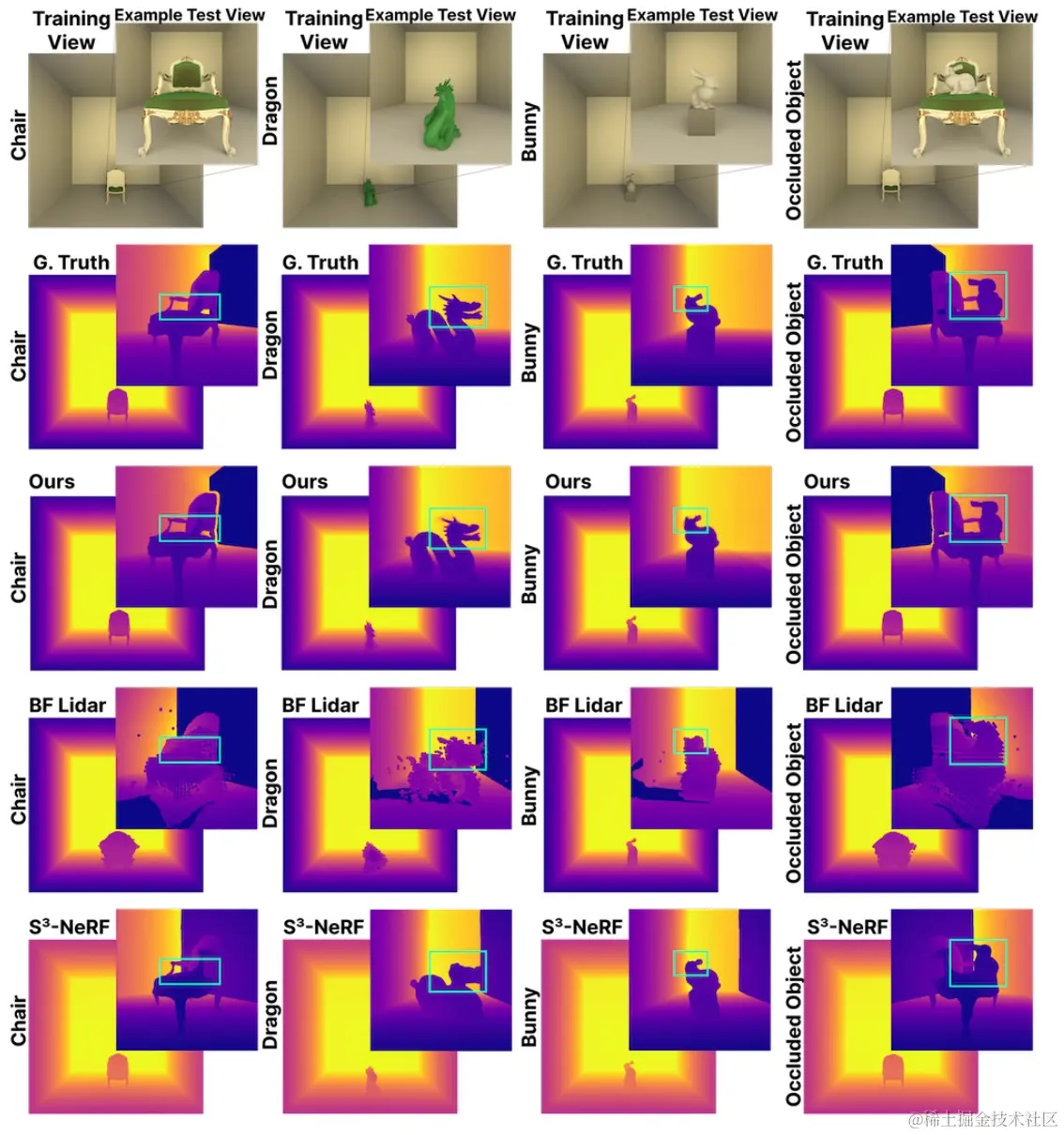

文章提供了预测深度在训练视角和新测试视角上的定性结果，比较了文章的方法、BF Lidar 和 S³–NeRF 与四个场景中的真实数据的对比。每种方法都从展示的一个训练视角进行训练，并重建整个场景。

总结

PlatoNeRF在自动驾驶、扩展现实（XR）等领域有着广泛的应用潜力。例如，在XR游戏中，虚拟物体的物理行为可以更加真实地反映被遮挡的几何结构。此外，该方法适用于室内场景，特别是在需要多表面反射光的情况下。总的来说，PlatoNeRF通过结合NeRF和双跳跃激光雷达技术，实现了单视图下更为准确和物理真实的3D重建，展示了在现实应用中的潜力。
