kafka中， topic 、partition、index、log、timeindex的关系

在 Kafka 中，topic、partition、index、log 和 timeindex 之间的关系可以通过理解它们的组织和功能来理清。以下是它们之间的关系和功能描述：

关系与功能

1. Topic：

   • 定义：Topic 是消息的逻辑类别或管道，所有消息发布到 Kafka 都需要指定一个 topic。
   • 功能：它是消息的分类单元，用于分离不同类型的数据流。

2. Partition：

   • 定义：Partition 是 topic 的物理分片。每个 topic 可以有多个 partition，消息在 partition 之间分布。
   • 功能：Partition 提供了并行处理的能力。每个 partition 是一个有序的消息队列，消息在其中按顺序排列。

3. Log：

   • 定义：Log 是存储消息的实际文件。每个 partition 对应一个日志，由多个日志段文件（.log 文件）组成。
   • 功能：Log 文件记录了消息数据。每条消息在 log 文件中都有一个唯一的偏移量（offset）。

4. Index：

   • 定义：Index 文件（.index 文件）是 log 文件的辅助文件，记录消息偏移量到实际数据位置的映射。
   • 功能：通过 index 文件，可以快速定位特定偏移量的消息，而无需顺序扫描整个 log 文件。

5. TimeIndex：

   • 定义：TimeIndex 文件（.timeindex 文件）是 log 文件的辅助文件，记录时间戳到消息偏移量的映射。
   • 功能：通过 timeindex 文件，可以根据时间戳快速查找消息位置，用于按时间查找消息。

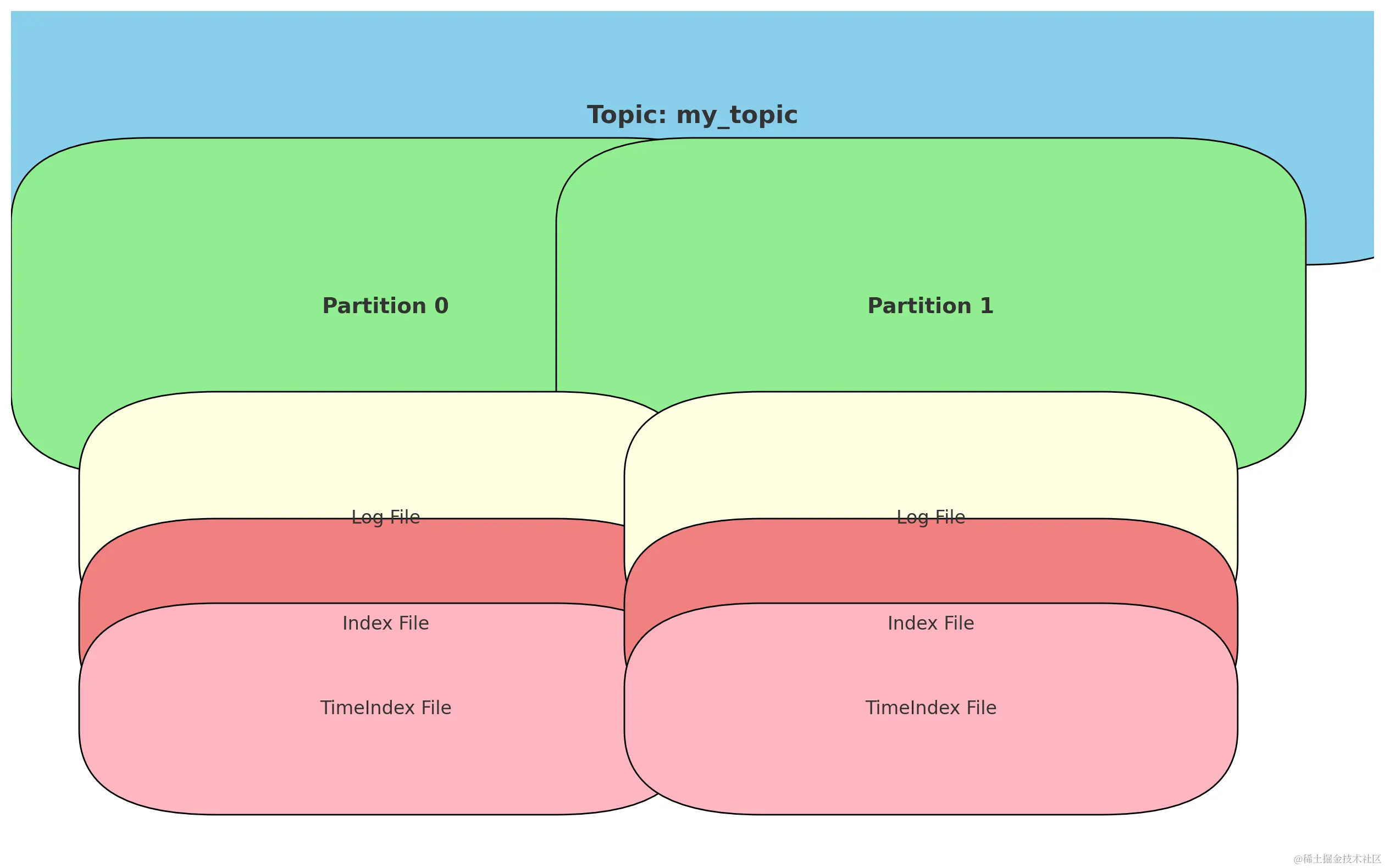

结构关系示意图

Topic: my_topic
│
├── Partition 0
│   ├── Log File       # 存储消息数据
│   ├── Index File     # 记录偏移量到数据位置的映射
│   ├── TimeIndex File # 记录时间戳到偏移量的映射
│
├── Partition 1
│   ├── Log File
│   ├── Index File
│   ├── TimeIndex File

比如

Topic: my_topic
│
├── Partition 0
│   ├── 00000000000000000000.log       # Log file storing messages
│   ├── 00000000000000000000.index     # Index file for fast offset lookup
│   ├── 00000000000000000000.timeindex # Time index file for timestamp lookup
│   ├── 00000000000000000001.log
│   ├── 00000000000000000001.index
│   ├── 00000000000000000001.timeindex
│   └── ...
│
├── Partition 1
│   ├── 00000000000000000000.log
│   ├── 00000000000000000000.index
│   ├── 00000000000000000000.timeindex
│   ├── 00000000000000000001.log
│   ├── 00000000000000000001.index
│   ├── 00000000000000000001.timeindex
│   └── ...
│
└── ...

Kafka 生成新 log 文件的规则

1. 基于大小：

   • 配置参数：log.segment.bytes
   • 默认值：1 GB
   • 规则：当一个 log 文件达到指定的字节数时，Kafka 会创建一个新的日志段文件。

2. 基于时间：

   • 配置参数：log.roll.ms 或 log.roll.hours
   • 规则：当一个 log 文件存在的时间达到指定时长时，Kafka 会创建一个新的日志段文件。

<base-offset>.log
<base-offset>.index
<base-offset>.timeindex

• base-offset：该日志段文件的起始偏移量。

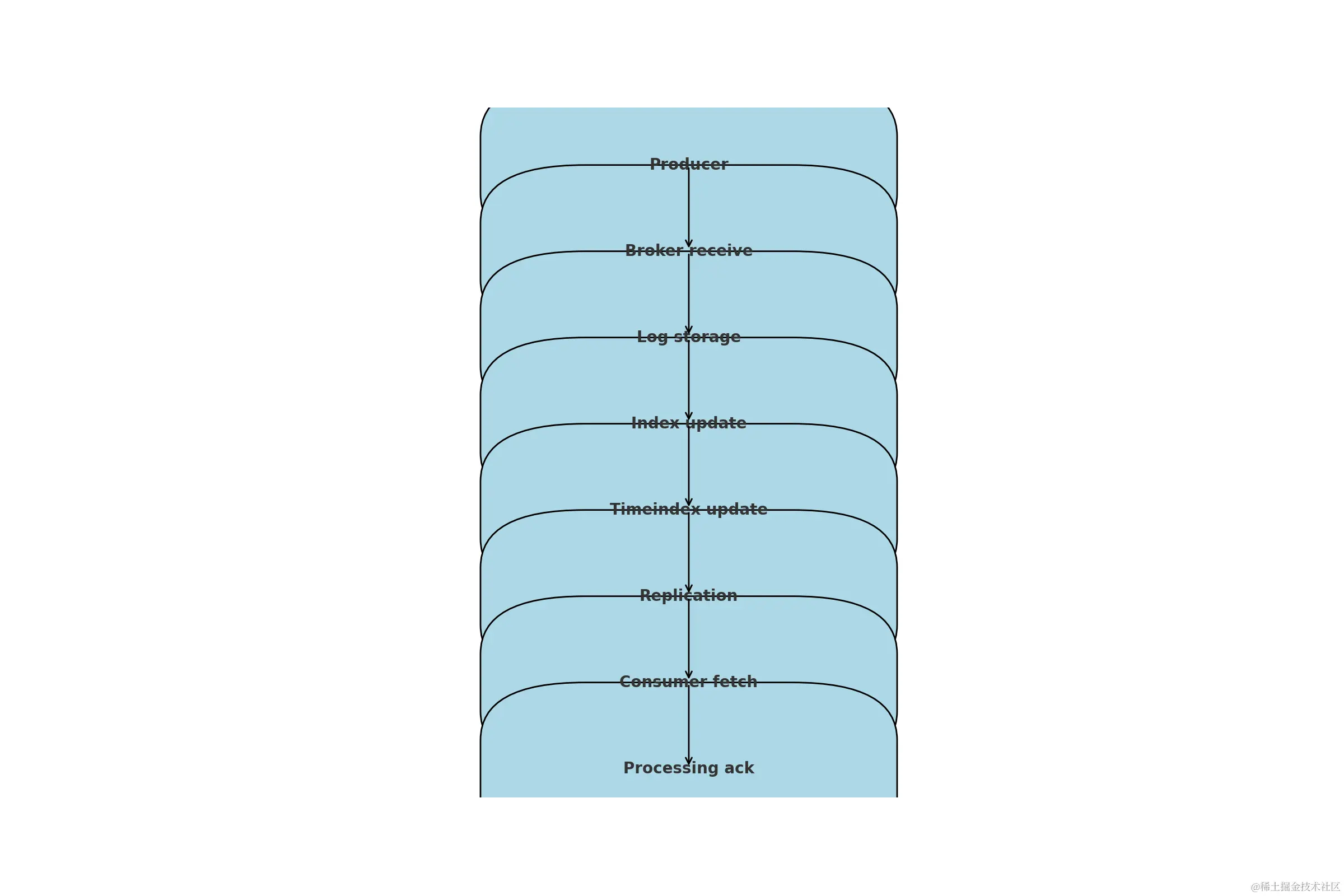

工作流程

1. 消息写入：
   • 生产者（Producer）将消息发送到指定的 topic 和 partition。
   • 消息被追加到该 partition 的当前日志段文件（.log 文件）中，并分配一个偏移量。
   • 同时，消息的偏移量信息被记录到 index 文件中，时间戳信息被记录到 timeindex 文件中。

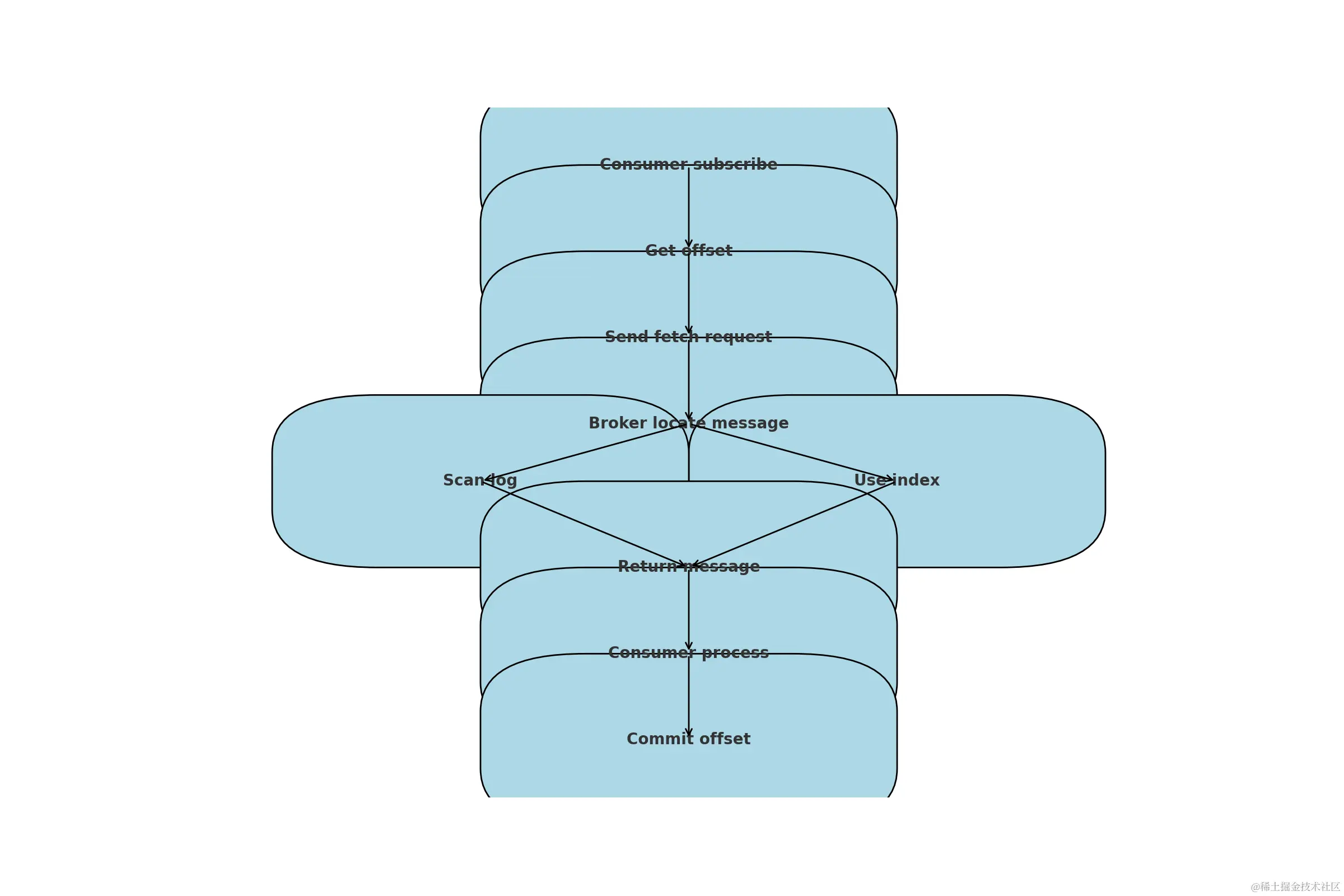

2. 消息读取：
   • 消费者（Consumer）订阅 topic 并指定要读取的 partition。
   • 消费者可以通过 index 文件快速查找到特定偏移量的消息。
   • 如果按时间查找消息，消费者可以通过 timeindex 文件快速定位到指定时间的消息位置。 通过这样的设计，Kafka 实现了高效的消息存储、快速的消息查找和强大的并行处理能力。
