什么是RPC

RPC众所周知是远程过程调用，如何理解呢？首先什么是本地过程调用：就是任何代码触发了内存中（或者磁盘里）其他一段代码的执行，就是所谓了过程调用；而远程过程调用就是设备1上试图运行代码A，但是代码部署在设备2上，尝试在2上运行A的过程就是RPC。（我们最常见的前后端分离场景下，前端发Ajax触发后端crud就是一个RPC的实现）

Web开发中的RPC

笔者是Java初学者，以下web开发视角局限于Java

RPC的首次概念出现在：在微服务架构中，不同微服务间的相互调用需要一种比REST更轻的方式 —— 传统通过发HTTP来完成服务间的调用虽然可以实现，但是HTTP协议的冗余部分较多（或者说为了适配各种场景，设计就需要更普适一点）。

RPC的思路就是从自身微服务的业务角度出发，定义一套能够在方法调用方和方法提供方间明确语义的协议。

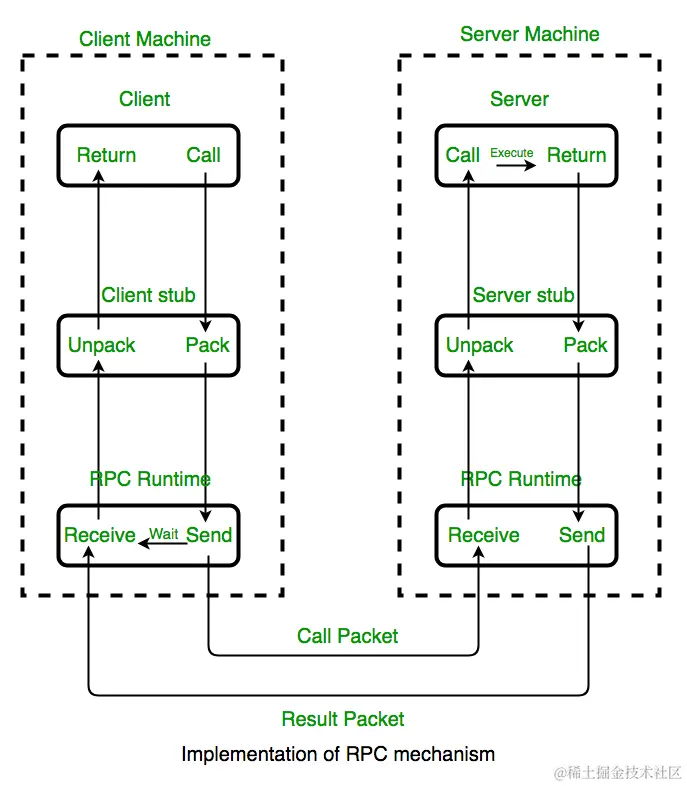

以下是一个标准定义的RPC过程


角色与数据流转如下：

  1. 客户端（client）以本地调用方式（即以接口的方式）调用服务；
  2. 客户端存根（client stub）接收到调用后，负责将方法、参数等组装成能够进行网络传输的消息体（将消息体对象序列化为二进制 byte[]）；
  3. 客户端通过sockets将消息发送到服务端；
  4. 服务端存根( server stub）收到消息后进行解码（将消息对象反序列化）；
  5. 服务端存根( server stub）根据解码结果调用本地的服务；
  6. 本地服务执行并将结果返回给服务端存根( server stub）；
  7. 服务端存根( server stub）将返回结果打包成消息（将结果消息对象序列化）；
  8. 服务端（server）通过sockets将消息发送到客户端；
  9. 客户端存根（client stub）接收到结果消息，并进行解码（将结果消息反序列化）；
  10. 客户端（client）得到最终结果。

市面上许多RPC框架的作业，都是将2，3，4，7，8封装起来（包括基于HTTP协议的REST）；

反向思考：RPC框架的作用是：给网络上传输的二进制流 在冗余信息量最小的情况下，赋予明确的意义

上述数据流转过程使用到如下技术 —— 动态代理、序列号、NIO、注册中心... 详情参考书籍


问题

  1. 市面有哪些RPC框架？
对比项DubbogRPCbrpcThrift
公司AliGoogleBaiduFaceBook
通讯协议tcp/httphttp2多种协议tcp/http
序列化协议可扩展protobufprotobuf/json/mcpack可扩展
开发语言Java跨语言C++ / Java跨语言
主要特点服务治理、扩展性跨语言、性能高性能、扩展性跨语言
github star36.9K33.5K12.9K8.9K

着重介绍下一位学长参与的trpc

trpc.io/

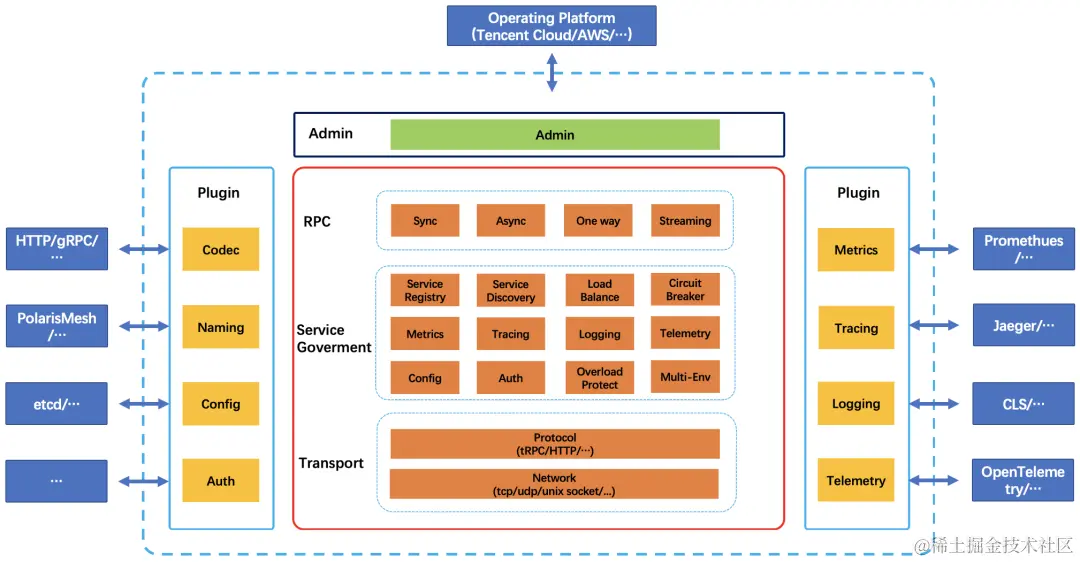

  1. 架构


    主要特点：

    1. 明晰的分层 & 分模块

      • 架构由“框架” & “插件”两部分组成。虚线框内为tRPC，中间红色实线框为框架核心部分，蓝色实线框为插件部分

        将很多功能以插件的形式提供有很多好处：其实仔细一想这和Java世界依赖倒置是一样的，都是将上层和下层统一依赖于抽象。

        举例而言：在之前高耦合性下的架构下，序列化方案想由JSON变成ProtoBuf，那可能会在代码中每个消息处理的位置都手动修改。

        而TRPC的实现方式大致为： 将插件功能串在一条过滤器链filter chain中，通过AOP的方式给每个消息都赋予过滤器链上的功能/任务；详情后面细聊

        插件能提供哪些功能？博客上将基本分为两类 —— 个性化需求（比如 校验，请求回访，故障注入）& 服务治理（比如 性能监控，鉴权，日志，调用链跟踪...）

        详情见博客 cloud.tencent.com/developer/a…

    2. 性能据说很好

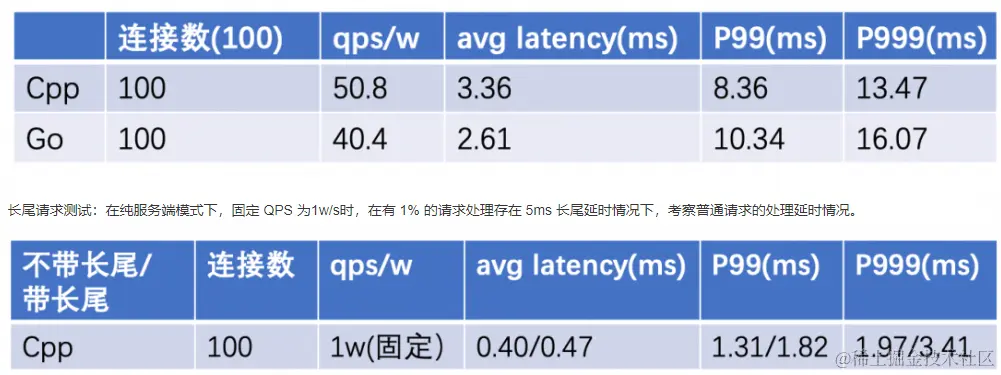

      image.png （测试机型与环境：测试机型：腾讯云标准型 SA2 CVM虚拟机，CPU处理器型号 AMD EPYC™ Rome，8核，2.60GHz，内存16G。测试场景和数据：吞吐测试：调用方的 P99 延时在 10ms 左右时，测量服务的 QPS。）

    3. TODO

  2. 业务数据流转

    大佬箴言：学习一个框架，最有效的方法就是先掌握它最基本的业务过程，其次再从各个流程分叉点延伸到各个角落，这样才不会在框架大量的代码中迷失了方向。

    参考博客：blog.hackerpie.com/posts/archi…


流程如下：

  1. 客户端通过tRPC框架 完成请求内容的内存结构化；示例代码：


  2. 客户端通过服务发现机制获取目标服务，也就是被调用方的网络地址和端口 示例代码如下：

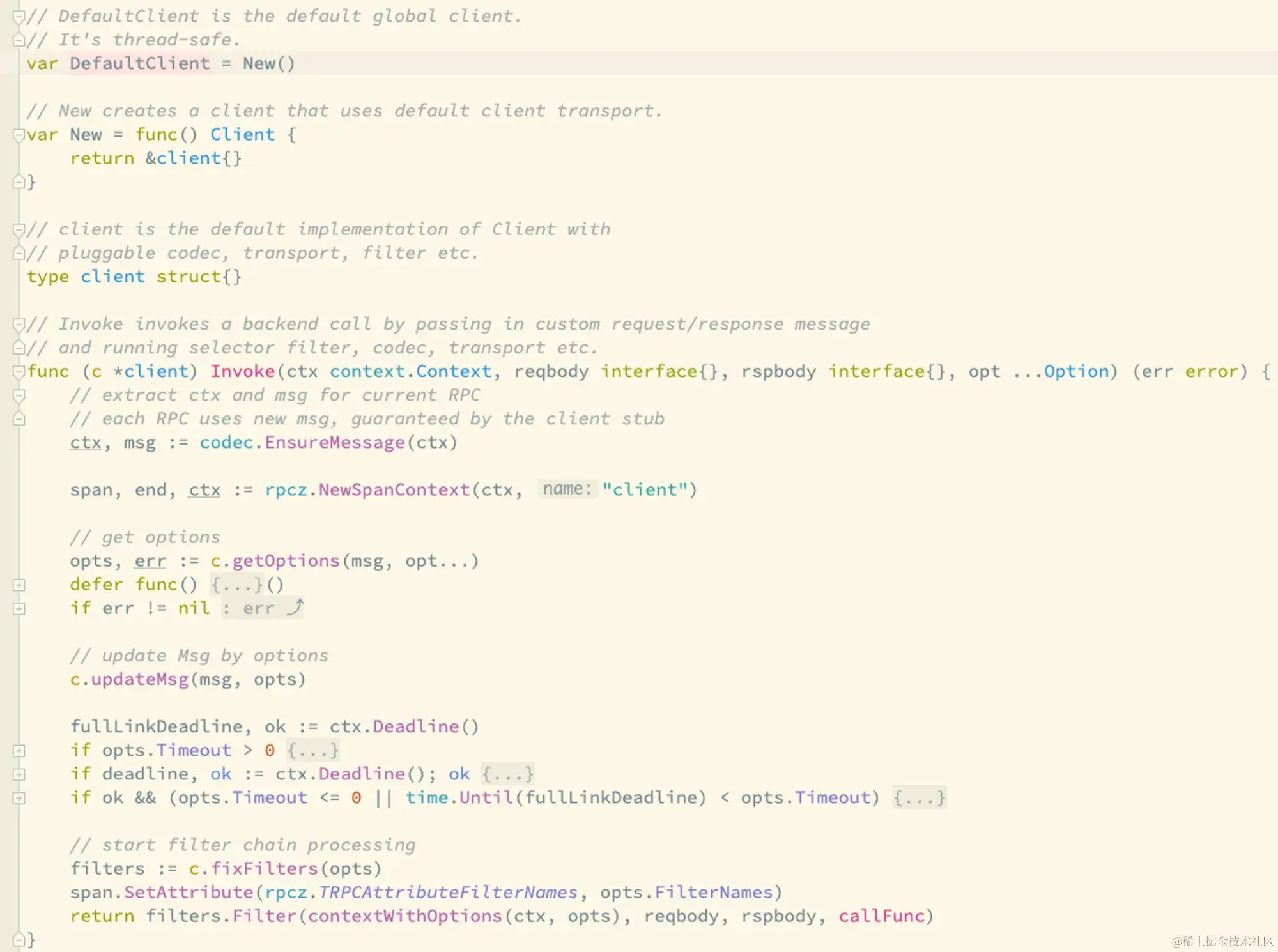

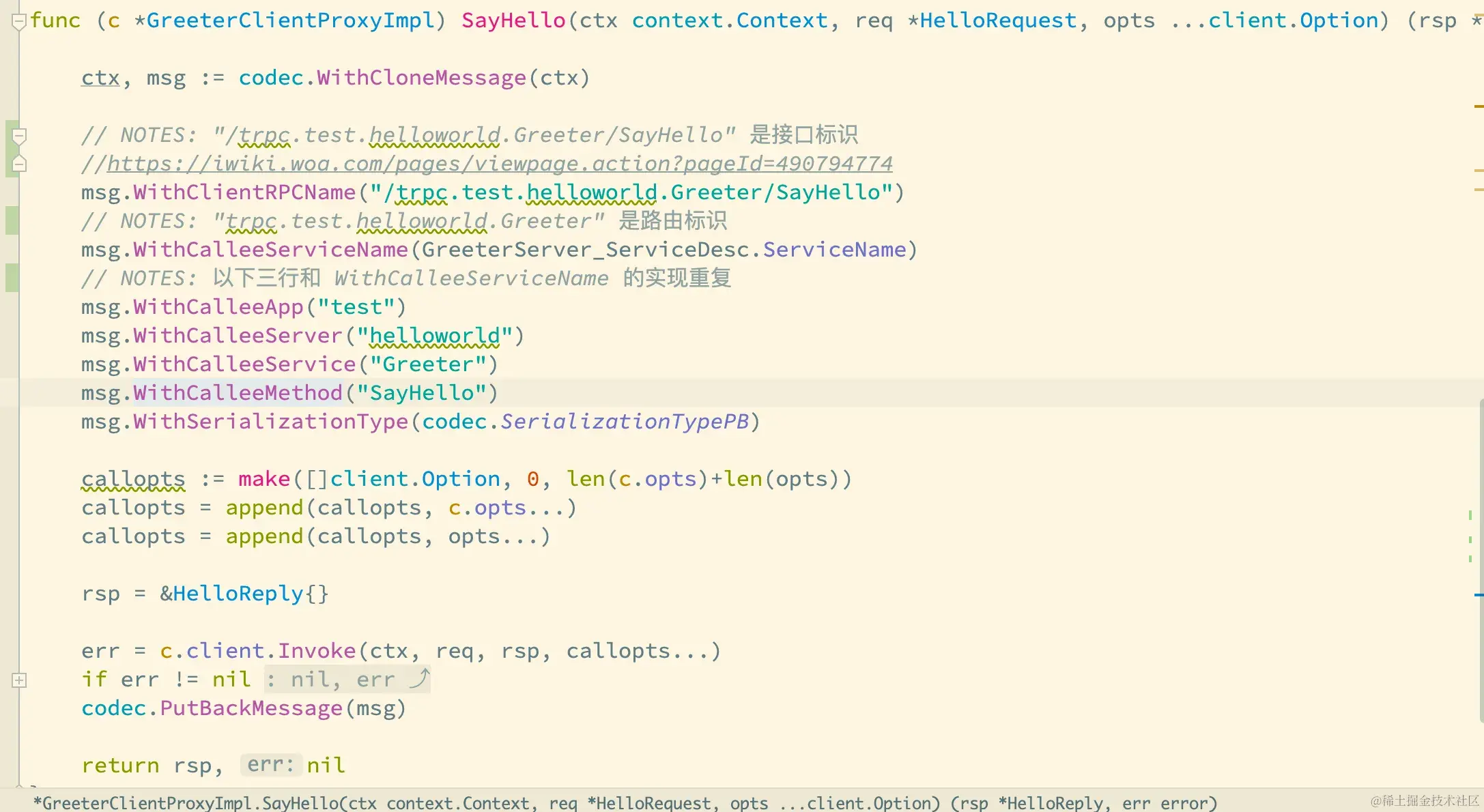

    SayHello中，调用c.client.Invoke()完成RPC调用，接下来看看Invoke

    image.png 看到倒数第三行c.fixFilters()，是过滤器相关内容，接着进去

    image.png 代码功能在过滤器链上添加了selectorFilter，猜测应该是负责服务发现的拦截器

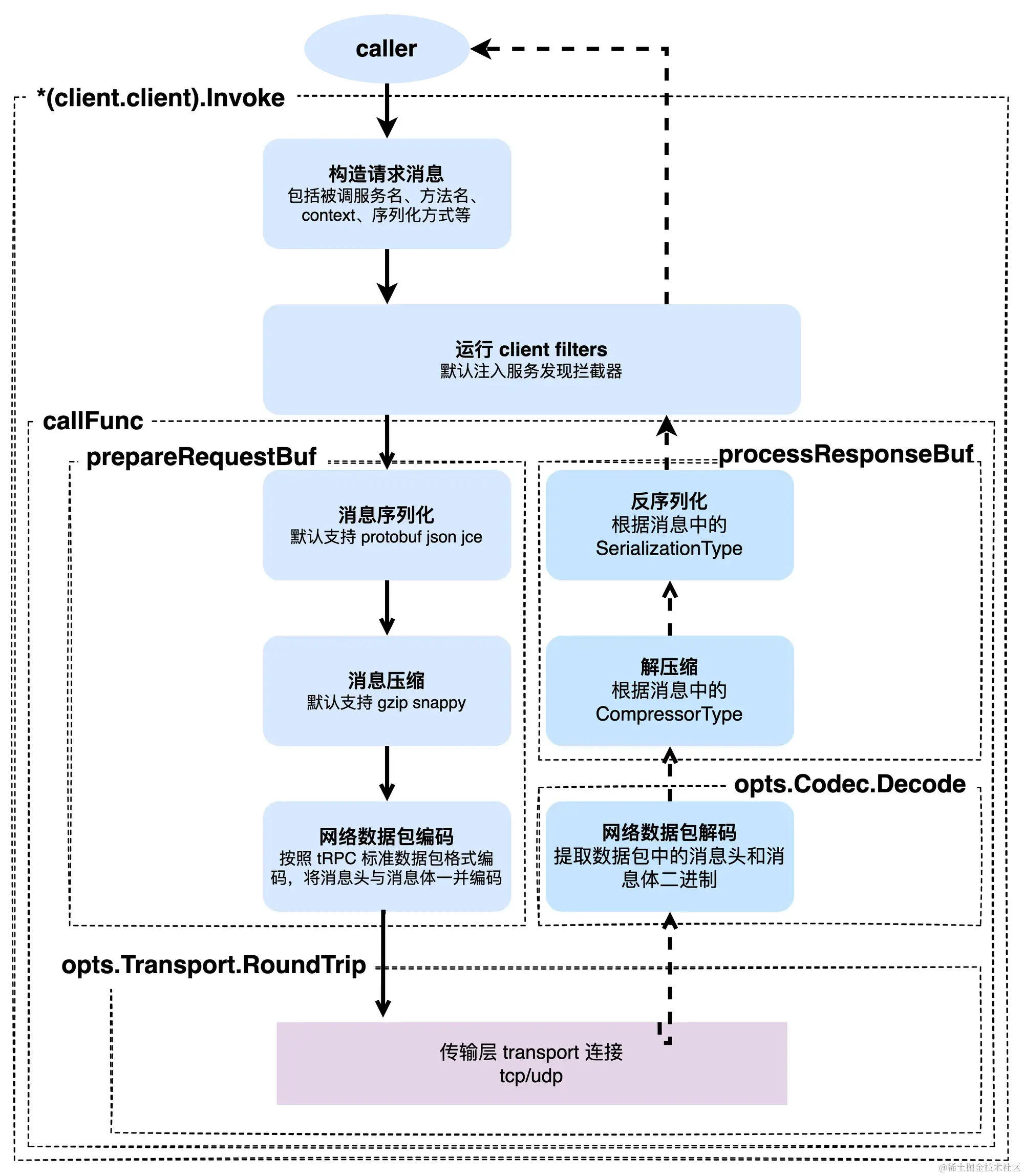

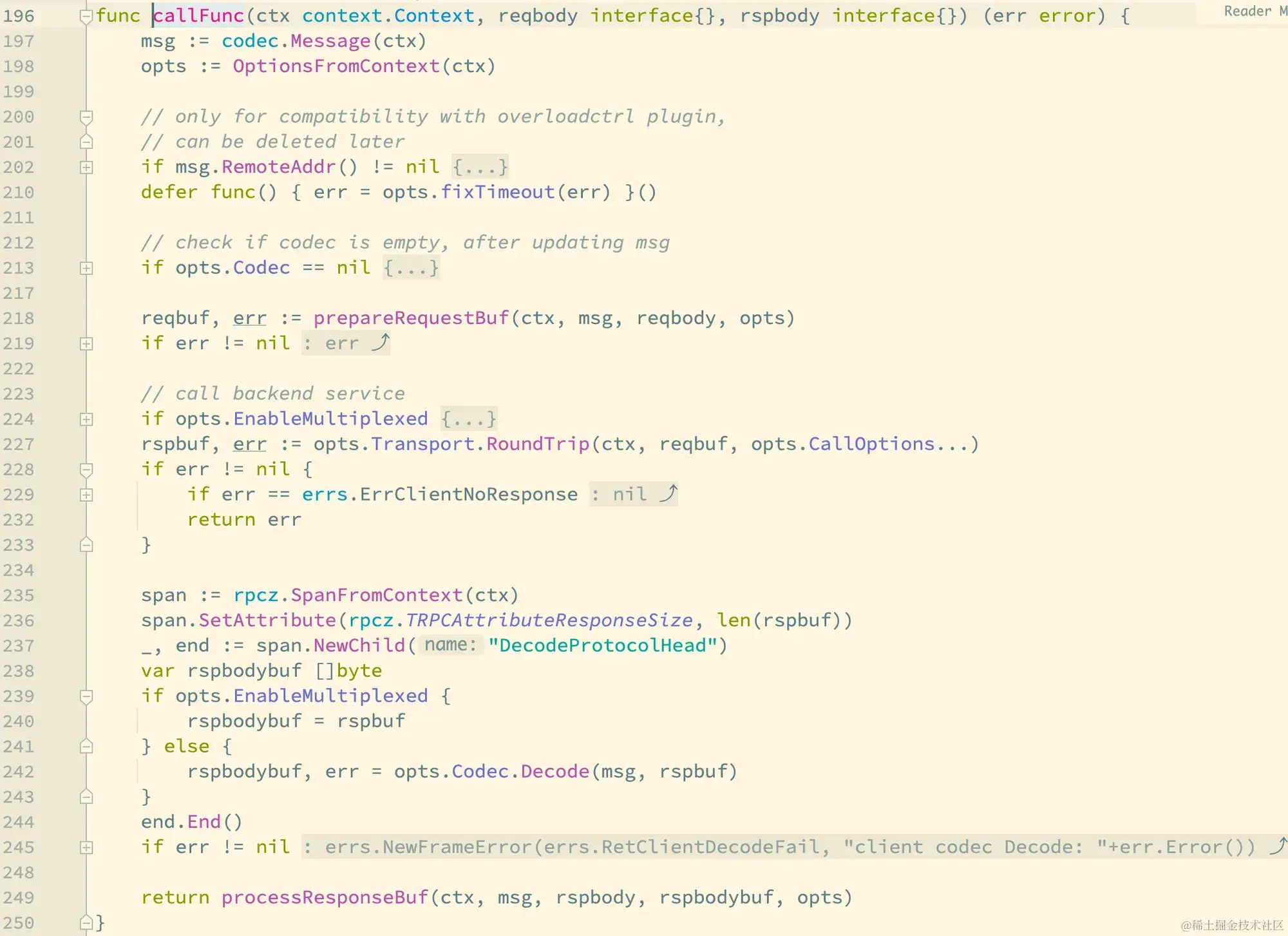

    回到2中的图 —— 倒数第一行callFunc是核心的调用逻辑


    具体方法及功能就是RPC的基本数据流转模式

    • prepareRequestbuf,方法完成整个请求的序列化和编码
    • opts.Transport.RoundTrip，完成传输层的调用
    • opts.Codec.Decode(msg, rspbuf)，完成响应消息的解码
    • processResponseBuf 函数，完成的是响应消息的反序列化等

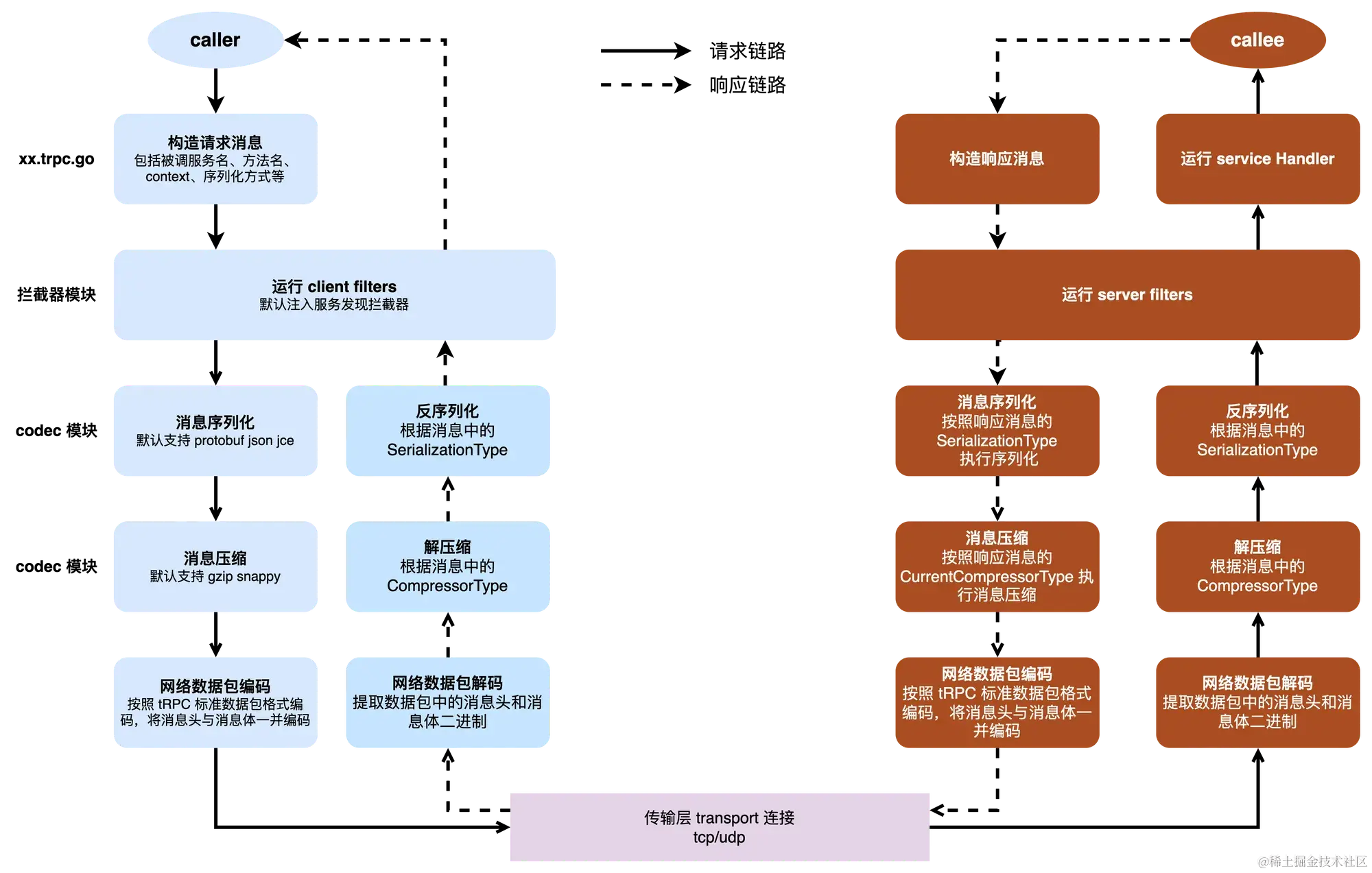

完整功能：


细节：

  1. 序列化 & 压缩

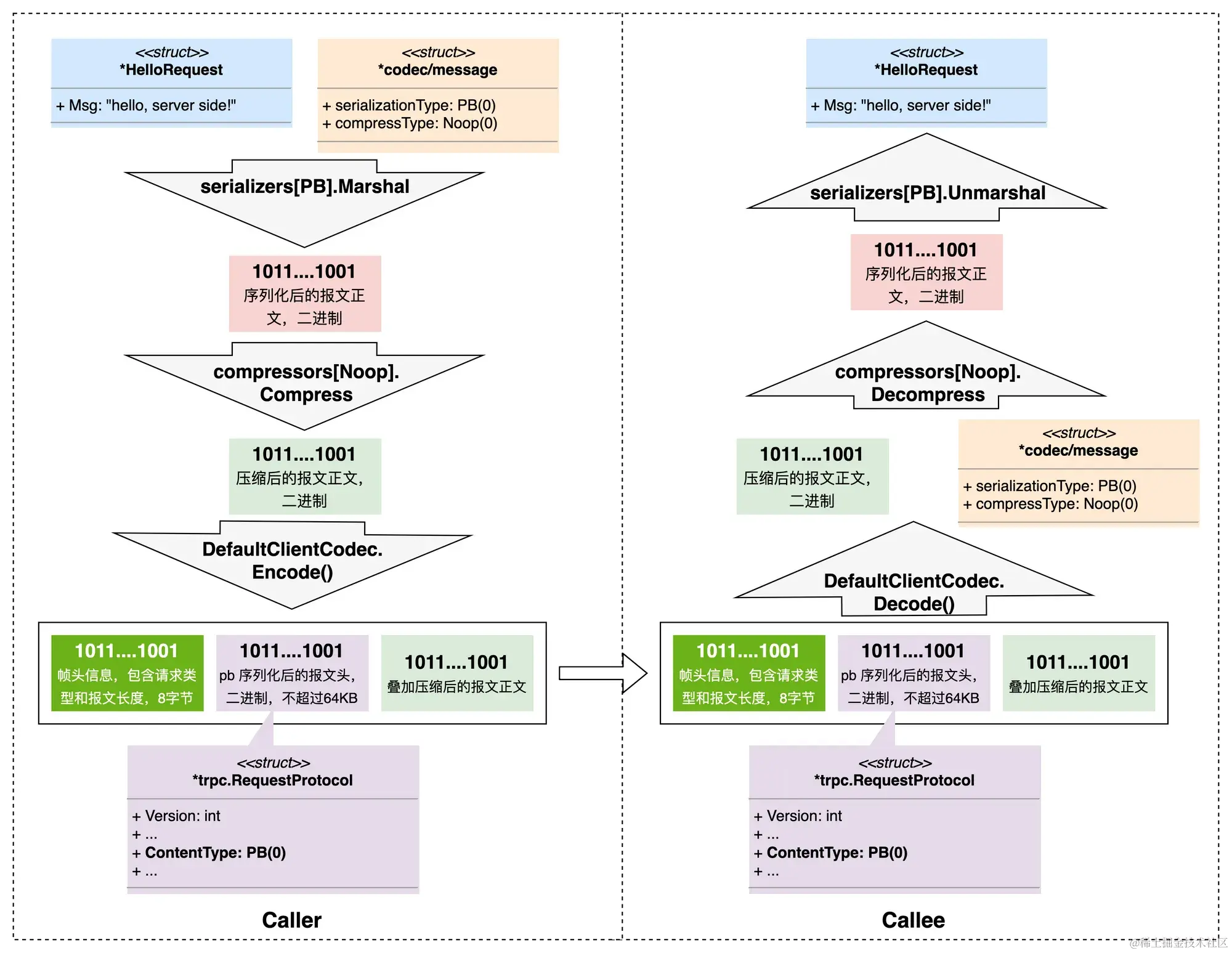

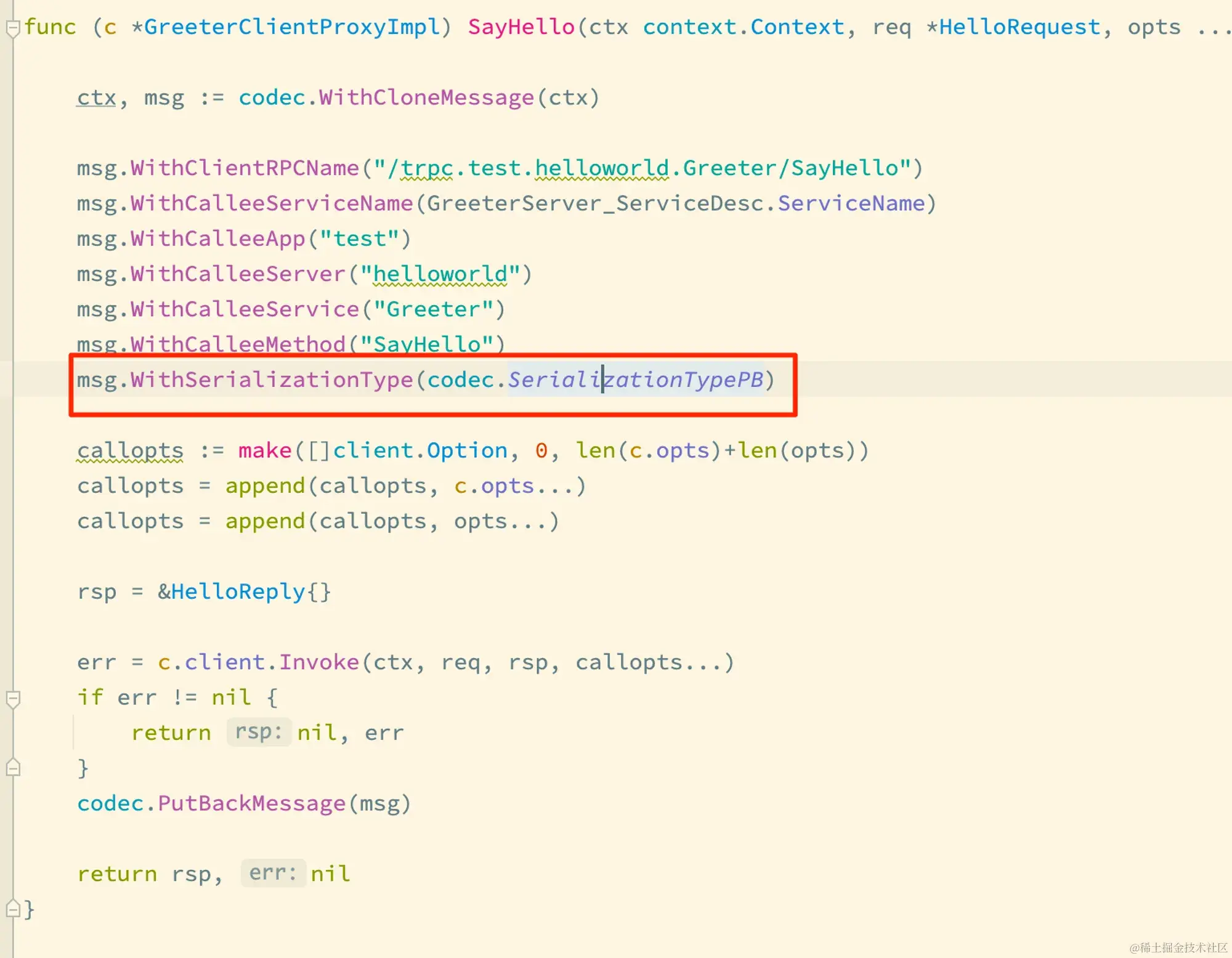

    image.png tRPC-Go 框架早期内置支持 pb、json 和 jce 三种序列化格式，以及 gzip、snappy 压缩格式，但是以现在的版本看的话，已经在框架内部又增加了更多的格式。tRPC 生成的桩代码里，默认会使用 pb 序列化格式，并且不使用任何压缩算法：

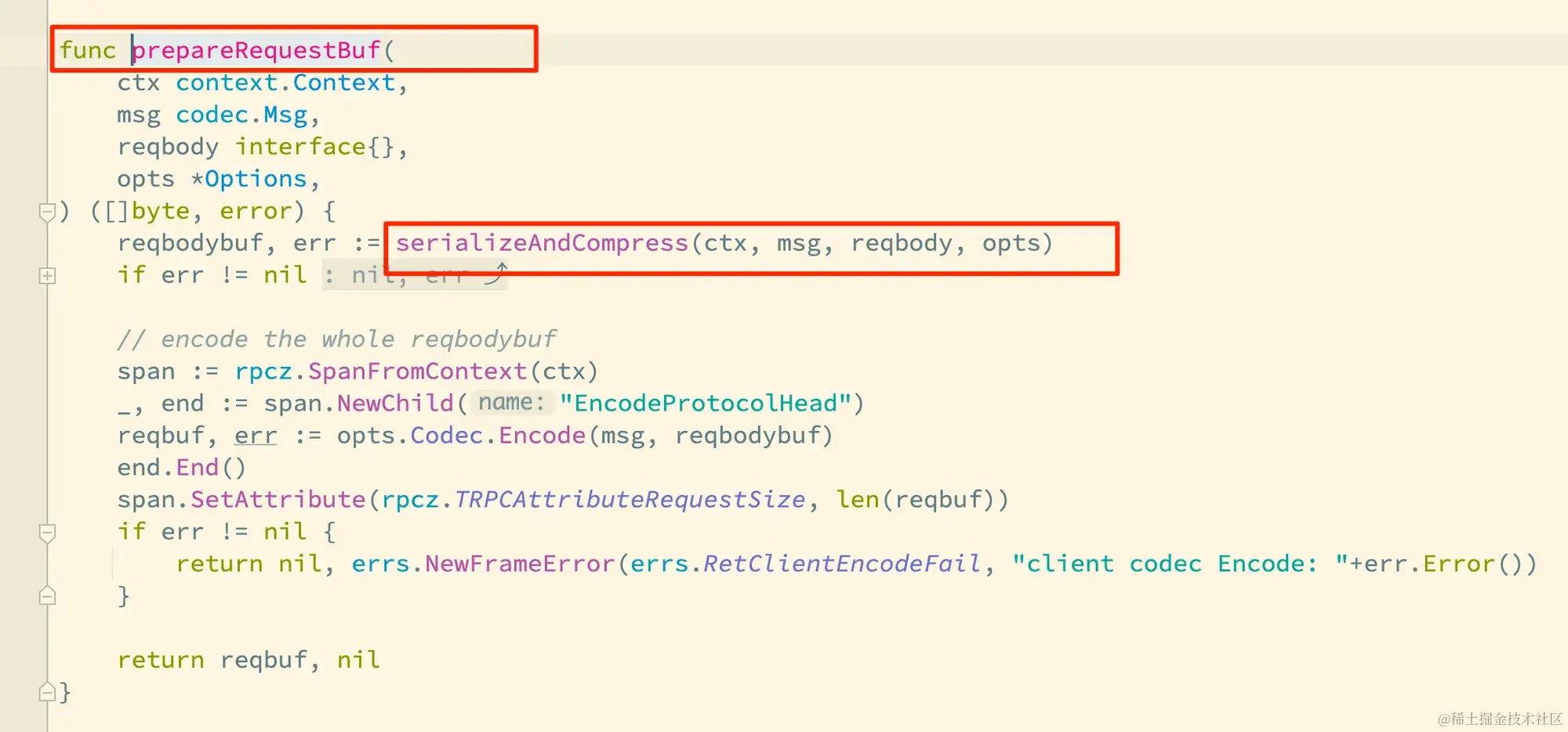

    要了解框架对于序列化和压缩的实现逻辑，我们需要在前面解读 tRPC-Go 请求过程源码中提到的 prepareRequestBuf 函数着眼：

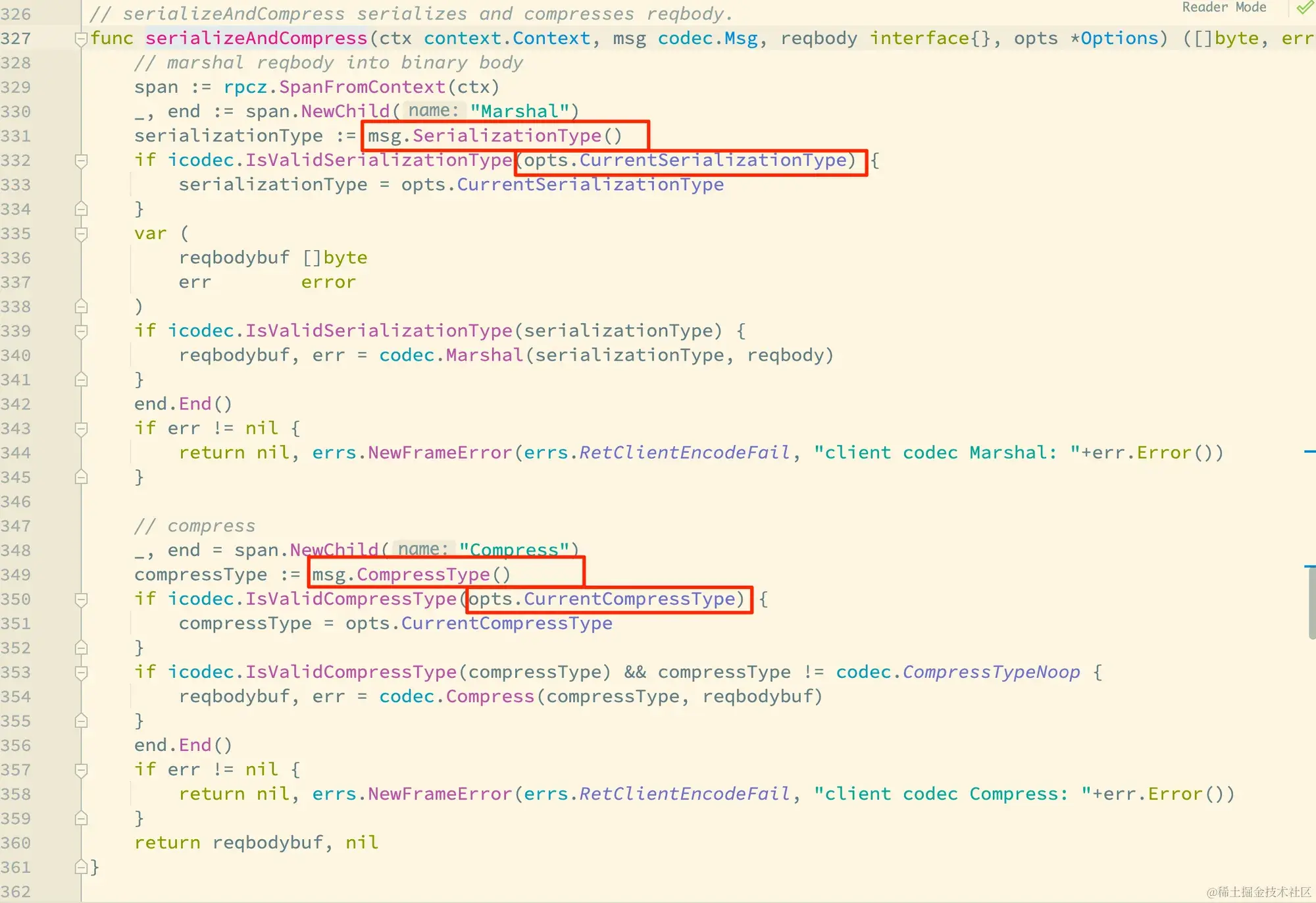

    tRPC-Go 框架实现将序列化和压缩逻辑放在了一个独立的函数 serializeAndCompress 里


    //TODO

游戏开发中的RPC

游戏开发比传统Web开发似乎更需要高效的RPC通信方式，因为游戏的客户端和服务器交互更加频繁，不同业务的消息结构天差地别。

历史发展：

  • 最早期的游戏框架，多数都是client—>server—>db的模式，但随着玩家数量的增长，一台server一个进程就会扛不住；

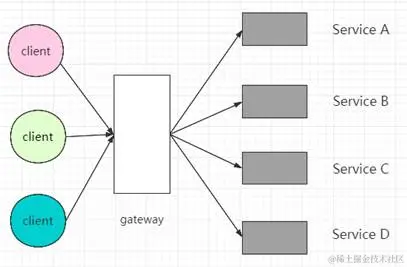

  • 合理的想法是：根据游戏业务进行纵向拆分，比如说把聊天，场景，战斗，支付等部署到不同服务器上（微服务）这种思路直观看来又好 又好；


  • 但是问题在于——游戏开发不同于Web开发，分service的开发十分困难，将传统基于进程的开发转变成基于service的开发更是困难。解决方案是：RPC

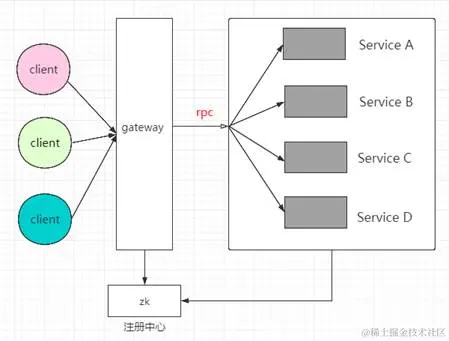

    具体思路是：网关gateway中注册有各个service所提供的方法，客户端只需对gateway提出对某个方法的调用，即由底层完成对具体service的远程过程调用

参考博客：www.cnblogs.com/cr1719/p/13…

某游戏项目中 RPC的具体使用

由于游戏业务和web业务有所不同，其架构和RPC调用模式也不同；同时由于游戏公司开源程度不高，各个公司或各个游戏的架构还有区别。以下是在不触及公司不可泄漏信息情况下的正常技术交流。

  • 对上游而言，如何准确的调用想要的服务

    在NPC场景下，例如Java的Spring项目，Spring的IOC容器中管理所有bean对象，由bean对象完成对内部方法的调用；RPC场景下的需求也是这样：需要一个功能来找到这些接口（或者是能找到接口的具体位置）

    和Spring的思路一致，在项目启动时扫描全包，将有@Bean注解标识的类加载成bean，我们这里将声明RPC的方法加载成lua-table的一个元素。

    1. 玩家登录时，初始化Player的所有Component，过程中会收集Component的所有RPC接口

      伪代码：

        local ComponentManager = {}
  function ComponentManager:Init()
      self.modules = {}
      local modList = ServerUtil.GetModuleListByDir({'Component',"apps/GameServer/Game"})
      -- 类似反射，获取目录下所有Component
      for i,modName in pairs(modList) do
          local mod = require(modName)
          self.modules[mod._name] = mod
          System.ImportRpcModule(modName)
          -- 手机具有RPC标记的接口位置
      end
      self:InitComponentList()
      -- 根据组件列表，加载依赖
      end

    2. 在importRpcModule中，将接口的元数据加载如table

        function System.ImportRpcModule(requirePath, modName)
      local module = require(requirePath)
      -- 注册RPC
      System.Register(requirePath, modName or module.__name, module)
  return module
  end

    3. 将所有RPC接口平铺 / 按模块 / 某种高效查找的数据结构如搜索树 加载在内存 / 发给网关，调用方即可高效查询 + 调用

      除此之外，RPC的使用往往会外加装饰器模式；换句话说，就是将普通的NPC代码通过装饰器模式赋予RPC的功能。（装饰器模式感觉天生适合NPC->RPC的升级）

    • 对于装饰器模式，面向对象有面向对象的实现模板，面向函数也有面向函数的实现模板；但其基本思想都是用盔甲武装真身，但本质还是真身行动
    • 在RPC中，装饰器模式的使用很优雅
      RPC()
function Test:TestFunc()
    -- 本地代码
end

      @RPC
public void test(){
    // 本地代码
}
      对于业务代码而言：只需要在本地方法上添加标记即可将方法注册到RPC服务； 之后对RPC接口的管理即可如上方所述

  • 游戏行业分层有所不同

    1. 在Web开发中 服务端的服务又是无状态的，区分不同用户的方式是传入的Uid不同。

    2. 在游戏开发中 首先要明确以下几点：

      • skynet框架底层客户端与服务器间通信使用UDP
      • 服务端的服务是由具体的Player对象/线程调用的（这也就是在各种方法里不传入用户ID的原因）；这和Java开发中 ThreadLocal的用法相近

      那么问题来了：使用UDP没有维护连接，失去session存储信息的能力，那是怎么找到对应player线程的呢？

      思路有点暴力，就是在UDP中携带用户信息，并在服务端抽象出一层来专门做Player映射。

      所以这样一来，请求的调用层次就成了：客户端将Call的消息按照Sprotobuf协议发往Player层，Player层找到对应玩家的对象/线程，并识别出Call的参数，之后由rpc_dispatch模块寻找到具体服务位置，完成函数执行。

综上所述，RPC在Web开发和游戏开发中，解决的痛点有所不同；Web中是为了减少微服务间通信的成本，游戏中是为了统一各个服务中 能力的提供。但话又说回来，这只是我片面的理解，希望大佬多多指点
