m基于Qlearning强化学习的小车倒立摆控制系统matlab仿真

1.算法仿真效果

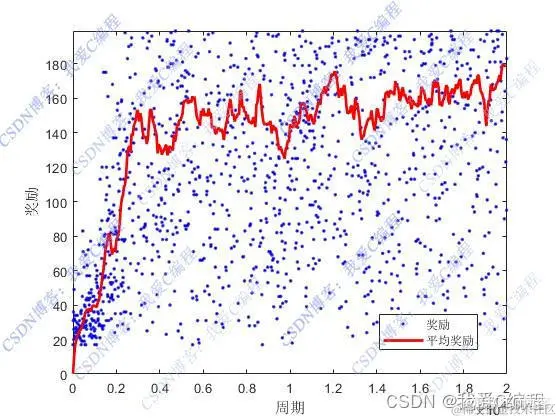

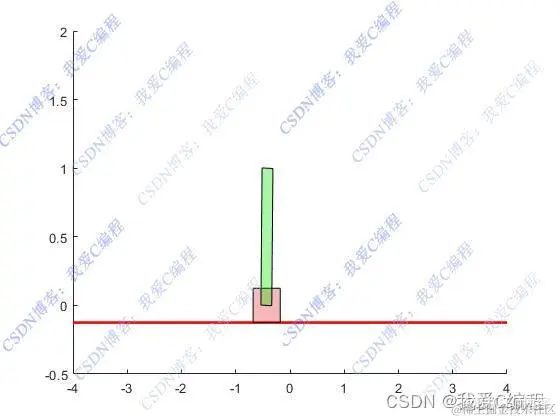

matlab2022a仿真结果如下：





2. 算法涉及理论知识概要

       基于Q-learning的强化学习方法应用于小车倒立摆控制系统，是通过让智能体（即控制小车的算法）在与环境的交互过程中学习到最优的控制策略，以保持倒立摆在不稳定平衡状态下的直立。Q-learning作为一种无模型的强化学习算法，特别适合解决这类动态环境下的决策问题。

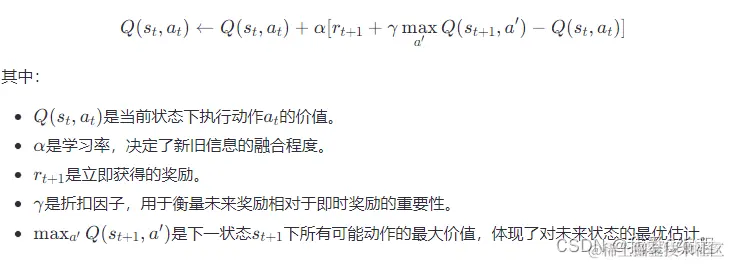

       Q-learning的核心在于学习一个动作价值函数Q(s,a)，该函数衡量了在状态s下采取行动a后，预期累积奖励的总和。其更新规则为：





       小车倒立摆系统由一个小车和其上一根可自由摆动的杆组成，目标是通过控制小车在水平轨道上的移动，使摆杆维持在直立状态。系统状态通常由小车位置x、小车速度v、摆杆角度θ以及摆杆角速度˙θ˙来描述，即s=(x,v,θ,θ˙)。



       在倒立摆控制系统中，动作空间通常定义为小车的加速度或力的大小，记作a。每一步，智能体基于当前状态st​选择一个动作at​，并观察到新的状态st+1​和即时奖励rt+1​。奖励设计是关键，一般而言，当摆杆接近直立且小车稳定时给予正奖励，反之则给予负奖励或惩罚。



      当状态空间或动作空间非常大时，直接使用表格方法不可行，此时引入函数近似来估算Q值。假设有一个函数近似器Q(s,a∣θ)，其中θ是参数向量，更新规则变为梯度上升形式：





      在深度Q-learning(DQN)中，通常使用深度神经网络作为Q函数的近似器，利用经验回放和固定目标网络来稳定学习过程。





3.MATLAB核心程序 `。。。。。。........................................................% 时间步循环

for t = 1:Times

    t

     % 更新j

    idj = NewState;

    % 策略：使用贪婪方法定义动作

    [~,idi] = max(Qtable(idj,:));

    A = action(idi);

    % 更新状态

    [State,Reward,~] = func_model(State,A);

    % 量化连续状态以提取下一个状态索引

    NewState         = func_idx(State,Cars); % extract state index



    ha        = gca(h2);

    %车位置和杆角度

    x         = State(1);

    theta     = State(3);

    Car_show1 = findobj(ha,'Tag','Car_show1');

    Car_show2 = findobj(ha,'Tag','Car_show2');



    % 更新车和杆的位置

    [Xcar,~]  = centroid(Car1);

    [Xp,Yp]   = centroid(Car_show3);

    dx        = x - Xcar;

    thetad    = theta - atan2(Xcar-Xp,Yp-0.25/2);

    Car1      = translate(Car1,[dx,0]);

    Car_show3 = translate(Car_show3,[dx,0]);

    Car_show3 = rotate(Car_show3,rad2deg(thetad),[x,0.25/2]);

    Car_show1.Shape = Car1;

    Car_show2.Shape = Car_show3;

    pause(0.02)

end
