白盒测试又叫结构测试,透明盒测试、逻辑驱动测试或基于代码的测试。白盒测试是一种测试用例设计方法，盒子指的是被测试的软件，白盒指的是盒子是可视的,你清楚盒子内部的东西以及里面是如何运作的，通过分析程序的内部结构和逻辑来设计测试用例。

测试程序：

“找零钱最佳组合”程序：假设商店货品价格都不大于100元(且为整数),若顾客付款在100元内,现有一个程序能在每位顾客付款后给出找零钱的最佳组合(找给顾客货币张数最少)。假定此商店的货币面值只包括:50元、20元、 10元、 5元、2元、1元六种。

一、判定/条件覆盖（CDC）

判定/条件覆盖（CDC）要求测试用例覆盖每个条件的真和假，以确保所有的判定和条件的每种可能性都被测试到。

1.主程序流程图：

负责判定有效输入的函数为get_input()，重要的条件句也在该函数中。在该函数中需要分析的是4个条件语句的判定。

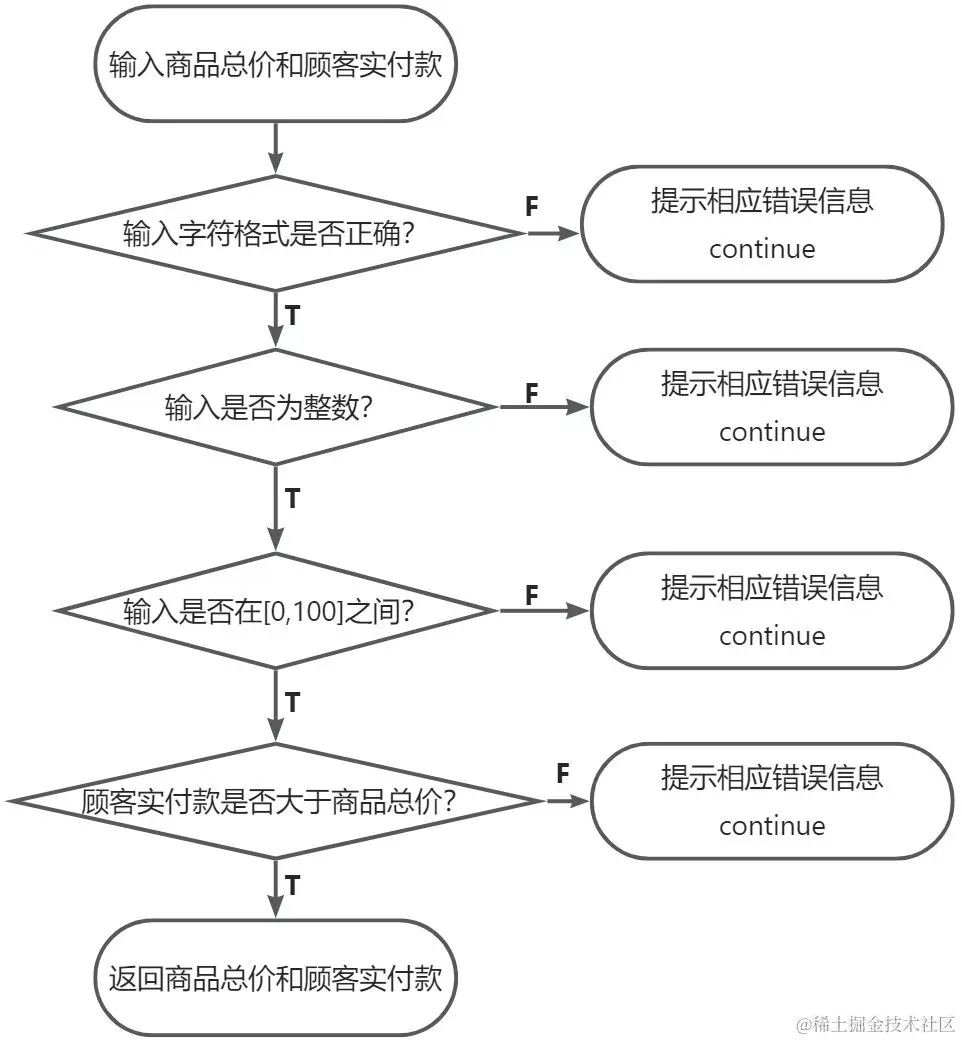

2.get_input()流程图：

3.四个条件语句的判定：

33 if not len(input_str.split()) == 2:

37 if (not price.isdigit()) or (not receive.isdigit()):

42 if (not 0 <= price <= 100) or (not 0 <= receive <= 100):

45 if price > receive:

判定中的每一个条件取到两种可能的值，具体情况如下：

判定	条件	真	假
33	len(input_str.split()) == 2	len(input_str.split()) == 2	len(input_str.split()) != 2
37	price.isdigit()	price是整数	price不是整数
37	receive.isdigit()	receive是整数	receive不是整数
42	0 <= price <= 100	0 <= price <= 100	price<0	price >100
42	0 <= receive <= 100	0 <= receive <= 100	receive<0	receive >100
45	receive > price	receive > price	receive<=price

4.测试用例设计

例	输入	输出
1	1 1 1	提示错误信息：'请输入两个整数, 以空格分隔: '
2	33.3 44	提示错误信息：'请输入整数: '
3	33 44.4	提示错误信息：'请输入整数: '
4	33.3 44.4	提示错误信息：'请输入整数: '
5	101 101	提示错误信息：'请输入0-100之间的整数: '
6	101 100	提示错误信息：'请输入0-100之间的整数: '
7	100 101	提示错误信息：'请输入0-100之间的整数: '
8	60 50	提示错误信息：'顾客实付款应大于商品总价,请重新输入: '
9	50 100	最佳找零组合

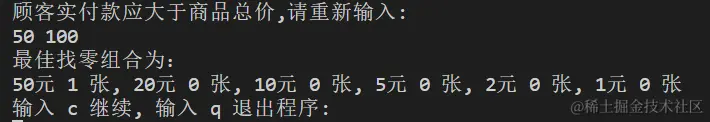

5.执行结果分析

例	输入	输出
1	1 1 1
2	33.3 44
3	33 44.4
4	33.3 44.4
5	101 101
6	101 100
7	100 101
8	60 50
9	50 100

分析得，执行结果符合预期。

二、基本路径覆盖（BPC）

基本路径覆盖（BPC）要求测试用例覆盖程序中的每条可能的路径，以确保每个路径都被执行到。

1.画出对应的控制流图

流图：一种简单的控制流表示方法，对程序流程图简化后得到，更突出表示程序控制流的结构。复合条件表达式需要改成一系列只有但条件的嵌套判断。

获得有效输入get_input()函数如下：

# 获取有效输入
def get_input():
    print('请依次输入商品总价以及顾客实付款(均为0-100之间的整数,以空格分开): ')
    while (True):
        input_str = input()
        if not len(input_str.split()) == 2:
            print('请输入两个整数, 以空格分隔: ')
            continue
        price, receive = input_str.split()
        if (not price.isdigit()) or (not receive.isdigit()):
            print('请输入整数: ')
            continue
        price = int(price)
        receive = int(receive)
        if (not 0 <= price <= 100) or (not 0 <= receive <= 100):
            print('请输入0-100之间的整数: ')
            continue
        if price > receive:
            print('顾客实付款应大于商品总价,请重新输入: ')
            continue
        break
    return price, receive

控制流图如下：

2.计算圈复杂度（环路复杂度）

该度量用于计算程序的基本的独立路径数目。

1）流图中区域的数量对应与环形的复杂性

2）给定流图的圈复杂度 V(G) = E（边数） - N（节点数） + 2

3）给定流图的圈复杂度 V(G) = P（判定节点的数量） + 1 ，判定节点（谓词界定）是包含条件的节点

对应流图中的圈复杂度，计算如下：

流图中有 7 个区域
V(G) = 20条边 - 15节点 +2 = 7
V(G) = 6个判定节点 + 1 =7

3.测试用例设计

根据上面的计算方法，可得出7个独立的路径。

路径1：4-5-6-7-8-5
路径2：4-5-6-9-10.a-11-12-5
路径3：4-5-6-9-10.a-10.b-11-12-5
路径4：4-5-6-9-10.a-10.b-13-14-15.a-16-17-5
路径5：4-5-6-9-10.a-10.b-13-14-15.a-15.b-16-17-5
路径6：4-5-6-9-10.a-10.b-13-14-15.a-15.b-18-19-20-5
路径7：4-5-6-9-10.a-10.b-13-14-15.a-15.b-18-21-22

为确保基本路径集中的每一条路径的执行，根据判断结点给出的条件，选择适当的数据以保证某一条路径可以被测试到。

满足上面基本路径集的测试用例是：

例	输入	输出
1	1 1 1	提示错误信息：'请输入两个整数, 以空格分隔: '
2	33.3 44	提示错误信息：'请输入整数: '
3	33 44.4	提示错误信息：'请输入整数: '
4	101 100	提示错误信息：'请输入0-100之间的整数: '
5	100 101	提示错误信息：'请输入0-100之间的整数: '
6	60 50	提示错误信息：'顾客实付款应大于商品总价,请重新输入: '
7	50 100	最佳找零组合

4.执行结果分析

例	输入	输出
1	1 1 1
2	33.3 44
3	33 44.4
4	101 100
5	100 101
6	60 50
7	50 100
