简介
本文主要介绍一Echarts中series.graph的使用中，需要对节点位置进行精准定位的一些思路
思路
我们先从官网中，简单graph这个图说起，这个图实现的option配置如下：
option = {
title: {
text: 'Basic Graph'
},
tooltip: {},
animationDurationUpdate: 1500,
animationEasingUpdate: 'quinticInOut',
series: [
{
type: 'graph',
layout: 'none',
symbolSize: 50,
roam: true,
label: {
show: true
},
edgeSymbol: ['circle', 'arrow'],
edgeSymbolSize: [4, 10],
edgeLabel: {
fontSize: 20
},
data: [
{
name: 'Node 1',
x: 300,
y: 300
},
{
name: 'Node 2',
x: 800,
y: 300
},
{
name: 'Node 3',
x: 550,
y: 100
},
{
name: 'Node 4',
x: 550,
y: 500
}
],
// links: [],
links: [
{
source: 0,
target: 1,
symbolSize: [5, 20],
label: {
show: true
},
lineStyle: {
width: 5,
curveness: 0.2
}
},
{
source: 'Node 2',
target: 'Node 1',
label: {
show: true
},
lineStyle: {
curveness: 0.2
}
},
{
source: 'Node 1',
target: 'Node 3'
},
{
source: 'Node 2',
target: 'Node 3'
},
{
source: 'Node 2',
target: 'Node 4'
},
{
source: 'Node 1',
target: 'Node 4'
}
],
lineStyle: {
opacity: 0.9,
width: 2,
curveness: 0
}
}
]
};

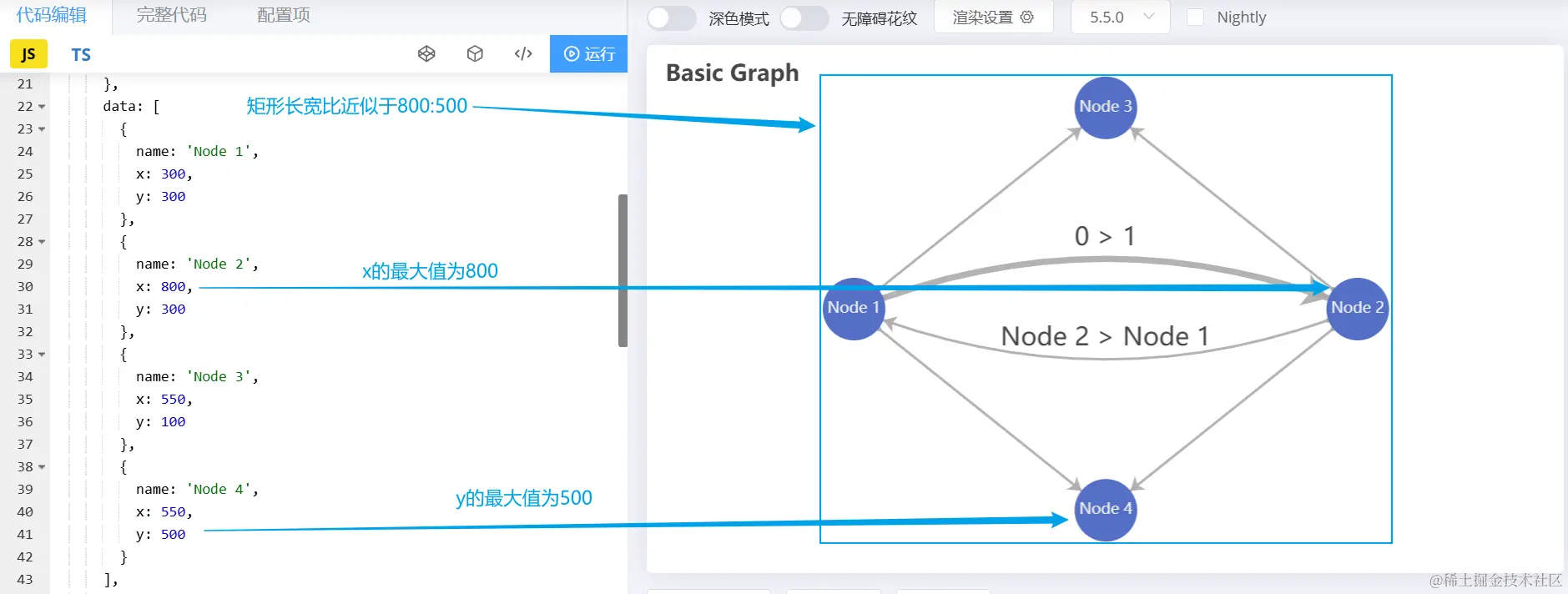

在这个例子中，节点是通过x，y来进行定位的，这正式我们本文想要实现的方式。但是我们意识到，x，y的数值并不是一个绝对定位的值，也就是说，与坐标轴的坐标定位不同，在画布大小一定的情况下，（x,y）= (100,100) 的位置并不是一个固定的值。实际情况是怎么样呢？实际上echarts会根据x和y的最大值进行一个相对定位，让所有节点能尽量铺满画布。解释如下图：

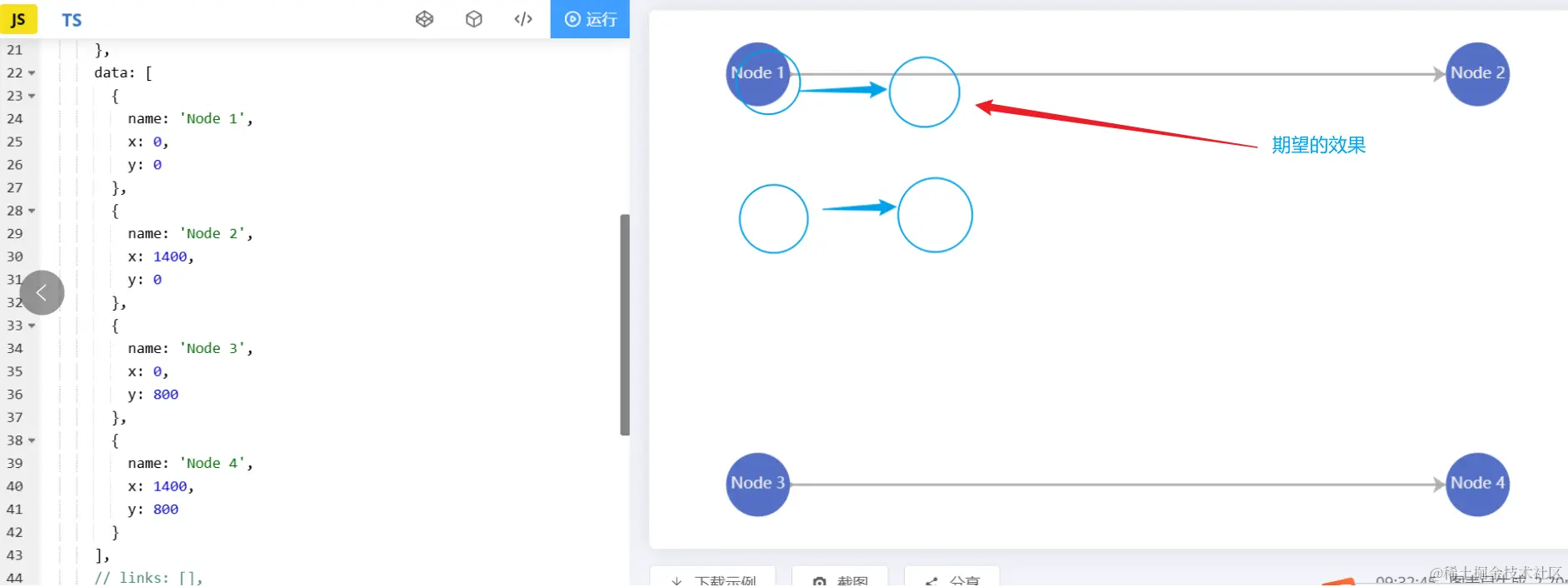

这样的话，如果我们节点比较少的时候（假设节点的数量是动态变化的），我们的样式就会很难看了
但是知道布局是根据节点x，y的最大值去运算定位的，那么我们就能得出一个思路了，那我们搞4个x，y值比我们实际节点大的节点去把布局撑起来，然后我们的实际节点按照比例设置x，y的坐标，不用担心定位节点会影响显示，把opacity设置为0隐藏起来不就好了！

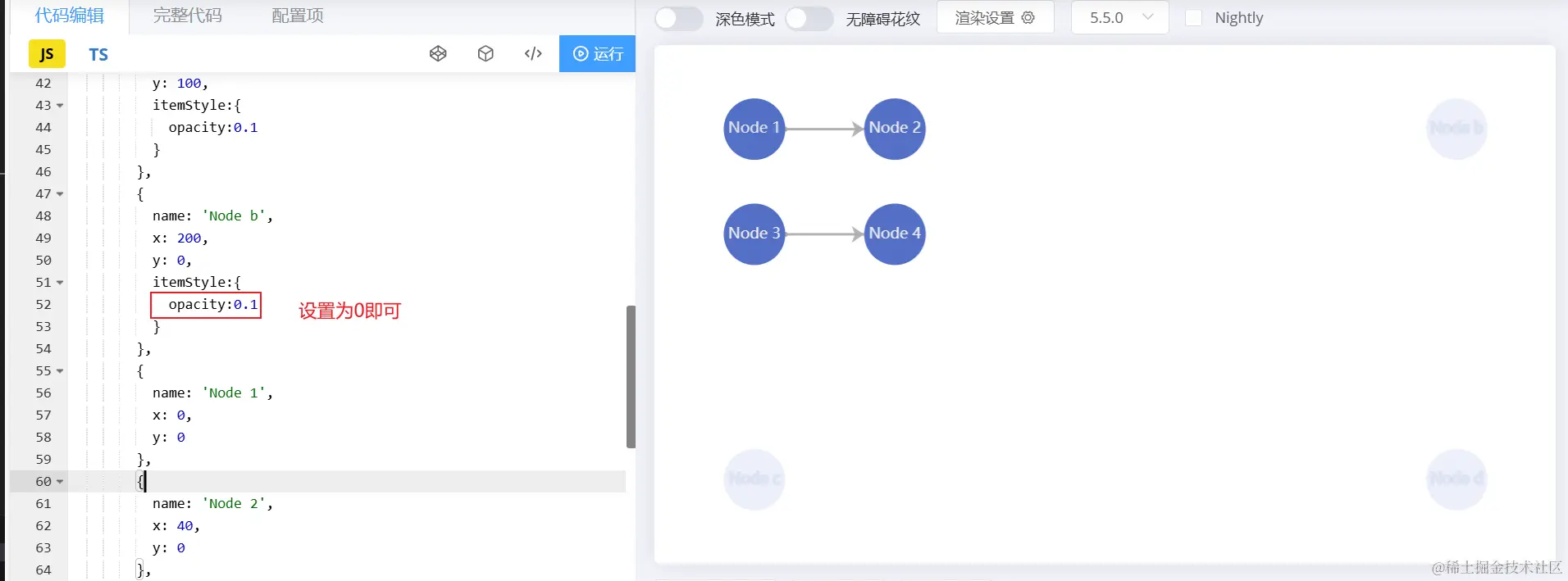

实现效果如下：
