屏幕坐标和NDC坐标转换
假设屏幕空间原点位于屏幕左下角。
NDC坐标转屏幕坐标：
//[-1, 1] -> [0, w]
screenX = (w/2) * (ndcX + 1) = w * 0.5 * (ndcX + 1)
//[-1,1] -> [0, h]
screenY = (h/2) * (ndcY + 1) = h * 0.5 * (ndcY + 1)
//[-1, 1]-> [0, 1]
depth = (1/2) * (ndcZ + 1)
屏幕坐标转NDC坐标：
ndcX = screenX * 2/w - 1
ndcY = screenY * 2/h - 1
ndcZ = depth * 2 - 1
抖动投影矩阵推导
抖动投影矩阵的问题可以描述如下：
如果把渲染的输出平移（jitterX，jitterY），投影矩阵应该如何变化？
要解决上面的问题，先推导物体的顶点坐标是如何转成屏幕坐标的。过程如下：
设投影矩阵为projectionM（基于列排列的）, 假设视图矩阵和模型矩阵都是单位矩阵，则物体坐标（X, Y, Z）转到裁剪空间（Clip Space Coordinates）坐标:
cscX = X*projectionM[0][0] + Y*projectionM[1][0] + Z*projectionM[2][0] + W*projectionM[3][0]
cscY = X*projectionM[0][1] + Y*projectionM[1][1] + Z*projectionM[2][1] + W*projectionM[3][1]
cscZ = X*projectionM[0][2] + Y*projectionM[1][2] + Z*projectionM[2][2] + W*projectionM[3][2]
cscW = X*projectionM[0][3] + Y*projectionM[1][3] + Z*projectionM[2][3] + W*projectionM[3][3]
投影矩阵是根据perspective(fovy, aspect, zNear, zFar)函数生成的，生成的投影矩阵如下：
tanHalfFovy = tan(fovy / 2);
带入，得：
cscX = X*projectionM[0][0]
cscY = Y*projectionM[1][1]
cscZ = Z*projectionM[2][2] + W*projectionM[3][2]
cscW = Z
裁剪空间（Clip Space Coordinates）坐标经过透视除法，转成NDC坐标：
ndcX = cscX/Z
ndcY = cscY/Z
ndcZ = cscZ/Z
ndcW = 1
NDC坐标转成屏幕坐标：
screenX = w * 0.5 * (ndcX + 1)
screenY = h * 0.5 * (ndcY + 1)
depth = (1/2) * (ndcZ + 1)
根据上面的推导过程，如果令投影矩阵作如下改变：
projectionM[2][0] += jitterX * 2/w;
projectionM[2][0] += jitterY * 2/h
则新的裁剪空间坐标如下：
new_cscX = X*projectionM[0][0] + Z*jitterX * 2/w
new_cscY = Y*projectionM[1][1] + Z*jitterY * 2/h
new_cscZ = Z*projectionM[2][2] + W*projectionM[3][2]
new_cscW = Z
新的NDC坐标如下：
new_ndcX = ndcX + jitterX * 2/w
new_ndcY = ndcY + jitterY * 2/h
new_ndcZ = ndcZ
new_ndcW = 1
新的屏幕坐标如下：
new_screenX = w * 0.5 * (new_ndcX + 1)
= w * 0.5 * (ndcX + jitterX * 2/w + 1)
= w * 0.5 * (ndcX + 1) + jitterX
= screenX + jitterX
new_screenY = h * 0.5 * (new_ndcY + 1)
= h * 0.5 * (ndcY + jitterY * 2/h + 1)
= h * 0.5 * (ndcY + 1) + jitterY
= screenY + jitterY
new_depth = (1/2) * (new_ndcZ + 1)
= depth
故要想把渲染的输出平移（jitterX，jitterY），则投影矩阵应该如下变化：
//jitterX = HaltonSequence[Index].x - 0.5f
//jitterY = HaltonSequence[Index].y - 0.5f
projection[2][0] += jitterX + 2.0f/w,
projection[2][1] += jitterY + 2.0f/h,
这个新的投影矩阵也叫抖动投影矩阵
Motion Vectors计算
Motion Vectors同一个顶点在前后两帧中被渲染到屏幕空间的坐标之差。
Motion Vectors计算分为两种情况：
-
所有物体都是静止的，只有摄像头移动
-
物体不是静止的，物体和摄像头都在移动
第一种情况，所有物体都是静止的，只有摄像头移动，故其MVP矩阵都是一样的，可以利用深度重建世界坐标然后重投影来计算Motion Vectors。该情况可以直接在TAA混合的pass进行计算，不需要增加新的的pass来计算Motion Vectors。
代码如下：
//fragment shader
...
uniform vec2 windowSize;
uniform sampler2D depthRENDER;
uniform mat4 inverseViewProjectionCURRENT;
uniform mat4 preViewProjection;
void main() {
...
//gl_FragCoord.xy是屏幕坐标，windowSize是屏幕大小
vec2 uvCURRENT = gl_FragCoord.xy / windowSize;
vec2 uvCURRENTNoJitter = uvCURRENT - jitter
//depthRENDER绑定depth纹理
float depthCURRENT = texture(depthRENDER, uvCURRENTNoJitter).r;
//获取NDC的z坐标
float z = depthCURRENT * 2.0 - 1.0;
//获取NDC坐标
vec4 ndc= vec4((uvCURRENTNoJitter) * 2.f - 1.f, z, 1.f);
//NDC坐标转到模型坐标
//inverseVP是VP的逆
//正常情况应该先把NDC坐标转成裁剪空间坐标，在进行乘以VP的逆
//无法知道实际的Z坐标，故无法把NDC坐标转成裁剪空间，直接用NDC进行计算的化，w不会等一，故还需要除以w
//除以w后, 刚好就是算出实际的物体的世界坐标
vec4 worldSpacePosition = inverseViewProjectionCURRENT * ndc;
worldSpacePosition /= worldSpacePosition.w;
//重投影
//preViewProjections上一帧的VP矩阵
vec4 prePosition = worldSpacePosition * preViewProjection;
vec2 preNdcPostion = prePosition .xy/prePosition.w;
vec2 preScreenSpaceUV = 0.5 * (preNdcPostion + 1);
vec2 velocity = uvCURRENTNoJitter - preScreenSpaceUV；
}
第二种情况，因为物体在移动，每个物体的MVP都不一样，要计算Motion Vectors，就需要在每个物体绘制后，加个pass来计算Motion Vectors。
但无需切换fbo，可以利用multi render target技术，在物体绘制的shader里面加个输出，来保存Motion Vectors, 把这个pass融合到物体绘制里面。
Motion Vectors计算需要三个输入：本帧的MVP，上一帧的MVP，以及物体本地顶点坐标，计算公式为：
Motion Vectors = 上一帧的MVP物体本地顶点坐标 - 本帧的MVP物体本地顶点坐标
shader实现如下：
//vetex shader
...
uniform mat4 MVPNJPrevious;
uniform mat4 MVPNoJitter
layout (location=0) in vec3 VertexPosition;
out vec2 screenSpaceVel;
void main()
{
...
//VertexPosition模型顶点坐标
//MVPNJPrevious上一帧不带抖动的MVP矩阵
//MVPNoJitter本帧不带抖动的MVP矩阵
vec4 curCscPostion = MVPNoJitter * vec4(VertexPosition, 1.f);
vec4 preCscPostion = MVPNJPrevious * vec4(VertexPosition, 1.f);
vec2 curNdcPostion = curCscPostion.xy/curCscPostion.w;
vec2 preNdcPostion = preCscPostion.xy/preCscPostion.w;
vec2 curScreenSpaceUV = 0.5 * (curNdcPostion + 1);
vec2 preScreenSpaceUV = 0.5 * (preNdcPostion + 1);
screenSpaceVel = curScreenSpaceUV - preScreenSpaceUV;
}
//fragment shader
...
in vec2 screenSpaceVel;
layout (location = 0) out vec4 FragColor;
layout (location = 1) out vec3 velocity;
void main()
{
...
velocity = vec3(screenSpaceVel, 0.f);
}
历史帧混合
//vertex shader
layout (location = 0) in vec2 aPos;
layout (location = 1) in vec2 aTexCoords;
out vec2 screenPosition;
void main()
{
screenPosition = aTexCoords;
gl_Position = vec4(aPos.x, aPos.y, 0.0, 1.0);
}
//fragment shader
#version 450 core
layout(binding=0) uniform sampler2D currentColor;
layout(binding=1) uniform sampler2D previousColor;
layout(binding=2) uniform sampler2D velocityTexture;
layout(binding=3) uniform sampler2D currentDepth;
uniform float ScreenWidth;
uniform float ScreenHeight;
uniform int frameCount;
in vec2 screenPosition;
out vec4 outColor;
vec2 getClosestOffset()
{
vec2 deltaRes = vec2(1.0 / ScreenWidth, 1.0 / ScreenHeight);
float closestDepth = 1.0f;
vec2 closestUV = screenPosition;
for(int i=-1;i<=1;++i)
{
for(int j=-1;j<=1;++j)
{
vec2 newUV = screenPosition + deltaRes * vec2(i, j);
float depth = texture2D(currentDepth, newUV).x;
if(depth < closestDepth)
{
closestDepth = depth;
closestUV = newUV;
}
}
}
return closestUV;
}
void main()
{
vec3 nowColor = texture(currentColor, screenPosition).rgb;
if(frameCount == 0)
{
outColor = vec4(nowColor, 1.0);
return;
}
// 周围3x3内距离最近的速度向量
vec2 velocity = texture(velocityTexture, getClosestOffset()).rg;
vec2 offsetUV = clamp(screenPosition - velocity, 0, 1);
vec3 preColor = texture(previousColor, offsetUV).rgb;
// 混合
float c = 0.05;
outColor = vec4(c * nowColor + (1-c) * preColor, 1.0);
}
采样velocity时，因为物体轮廓周围的velocity也可能是有锯齿的，所以物体轮廓边缘可能会失去抗锯齿的效果。可以比较该像素周边3x3像素的深度，选用深度最小的那一个的velocity。
原神Motion Vectors计算
原神Motion Vectors计算分为如下步骤：
（1）先用重投影计算出一个有错误的Motion Vectors
（2）然后在根据运动的物体的信息去修正上面的Motion Vectors
如图：

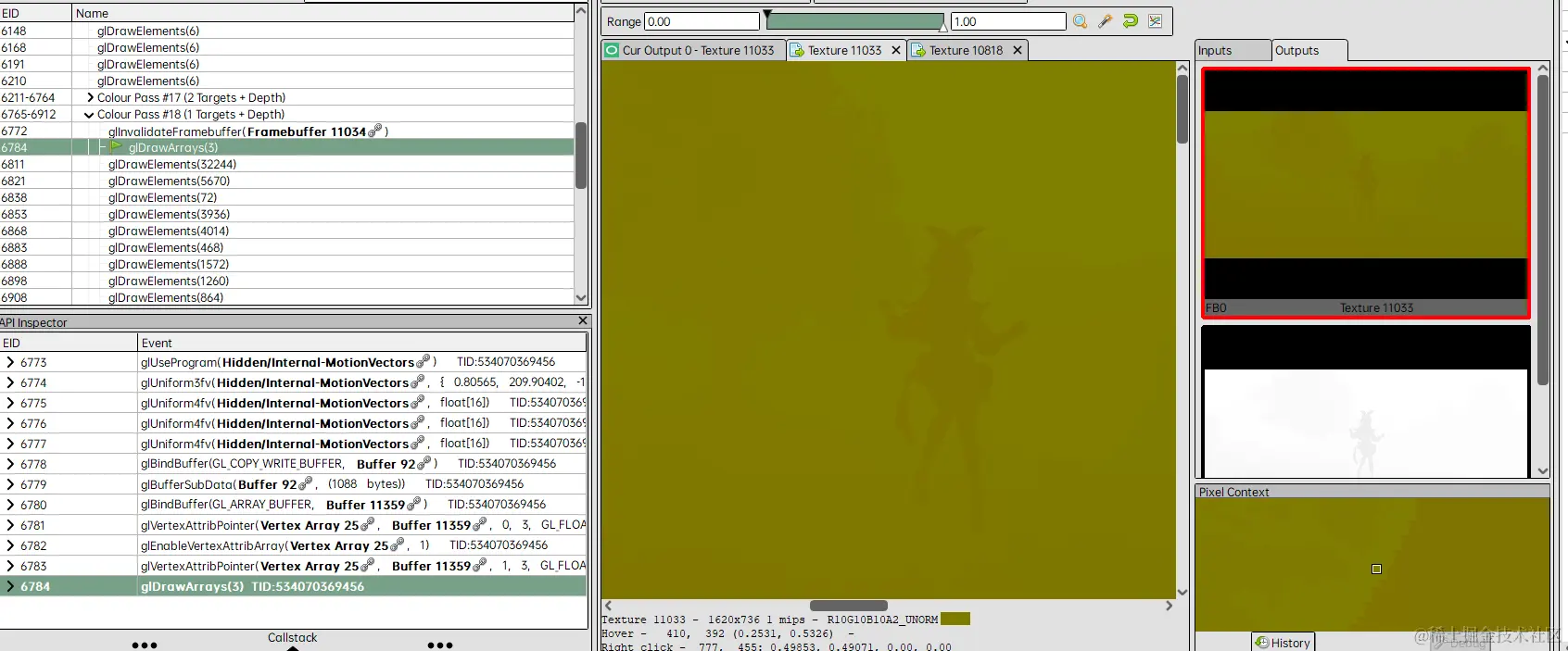

6784 : 先用重投影计算出一个有错误的Motion Vectors
6811 : 人物有运动，故在6784的基础上对人物部分的Motion Vectors进行修正
