plantuml介绍

plantuml是个很强大的UML编写工具，更符合程序员的工作习惯，因为它是使用代码来生成UML的。

官网 plantuml.com/ 上详细说明了如何使用plantuml编写出丰富多彩的UML图。

支持plantuml的工具很多，包括目前主流的IDE都有plantuml插件，可以快速地在IDE中通过代码绘制UML。

使用ai工具生成plantuml代码

但是有人还是会觉得从零开始写plantuml，还是不够智能。

是的，我明白你的意思，应该说还是“不够ai“。在ai大行天下的时期，工具只有你想不到，没有找不到的。

其实，几乎大部分的ai工具都支持plantuml代码的生成。

下面，我们以百度“文心一言”为例，来生成一个简单的UML。

首先，简单地整理下提示词：

使用plantuml生成时序图，内容如下：
web向admin_service发出创建用户请求，admin_service先从数据库查询用户名是否已存在，如果存在则返回web“user exist”错误；
如果不存在，则使用snowflake生成用户id，生成一条新的用户数据，插入数据库，并将用户数据返回web。

将其输入“文心一言”的输入框，几乎同时，结果出来了：

@startuml
participant "Web" as web
participant "Admin Service" as admin_service
participant "Database" as db
participant "Snowflake ID Generator" as snowflake
web -> admin_service: Create User Request
admin_service -> db: Query Username
db --> admin_service: Username Exists?
alt "Username Exists"
  admin_service -> web: "User Exist" Error
else "Username Does Not Exist"
  admin_service -> snowflake: Generate User ID
  snowflake --> admin_service: New User ID
  admin_service -> db: Insert New User Data
  db --> admin_service: User Data Inserted
  admin_service -> web: User Data
end
@enduml

PS：这里笔者对比了下kimi、poe和文心一言的生成结果，发现文心一言的生成结果最符合预期，给文心一言点个赞！

生成UML图

代码已生成，接下来可以直接拷贝到工具中生成图看看效果。

plantuml

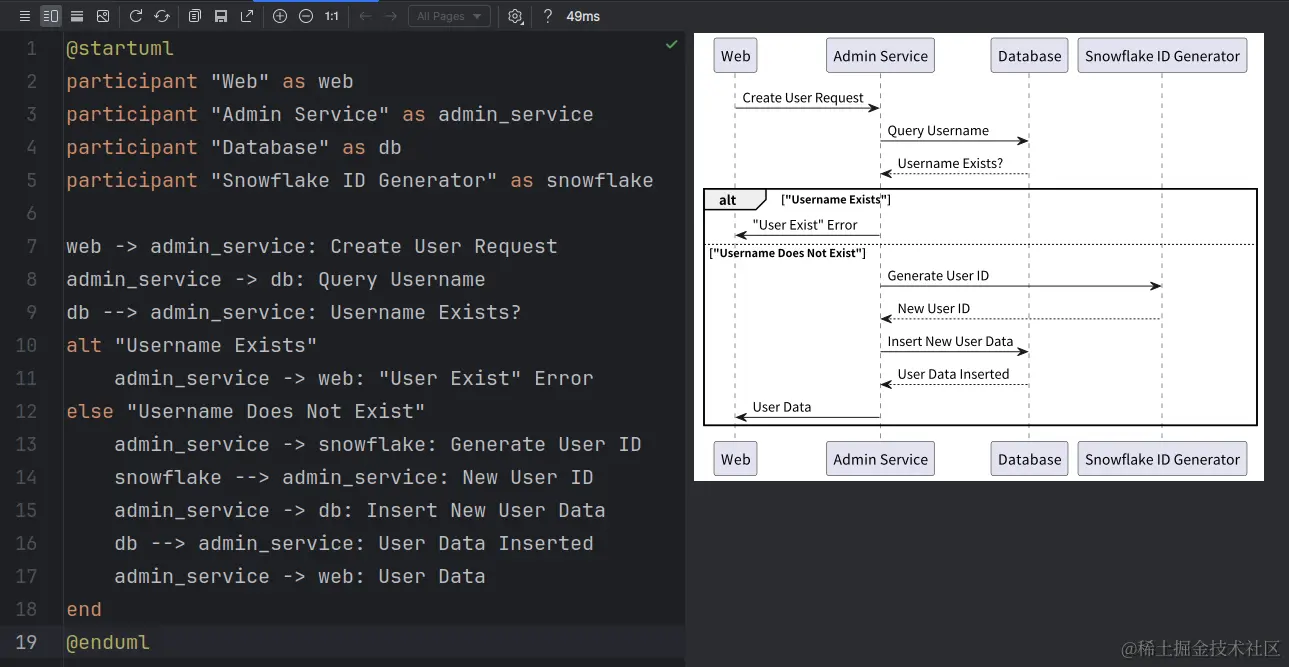

直接将代码拷贝到plantuml工具中，查看生成效果，如下：

哎呦，不错哦～

其他工具

还有其他一些工具是支持plantuml代码的，例如drawio的在线工具 app.diagrams.net/

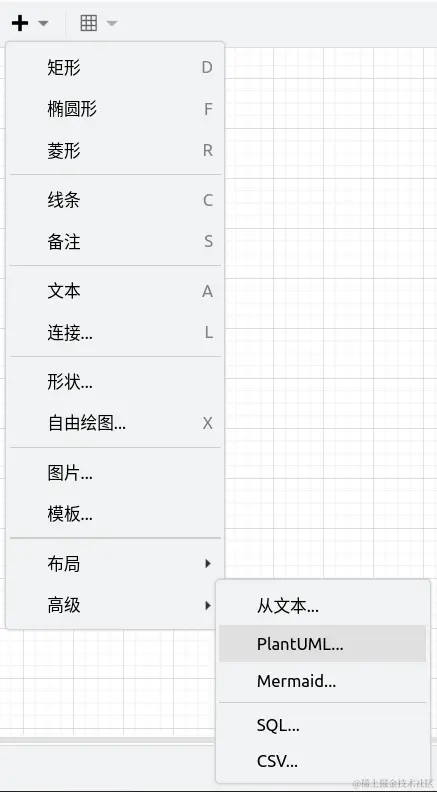

点击如下菜单：

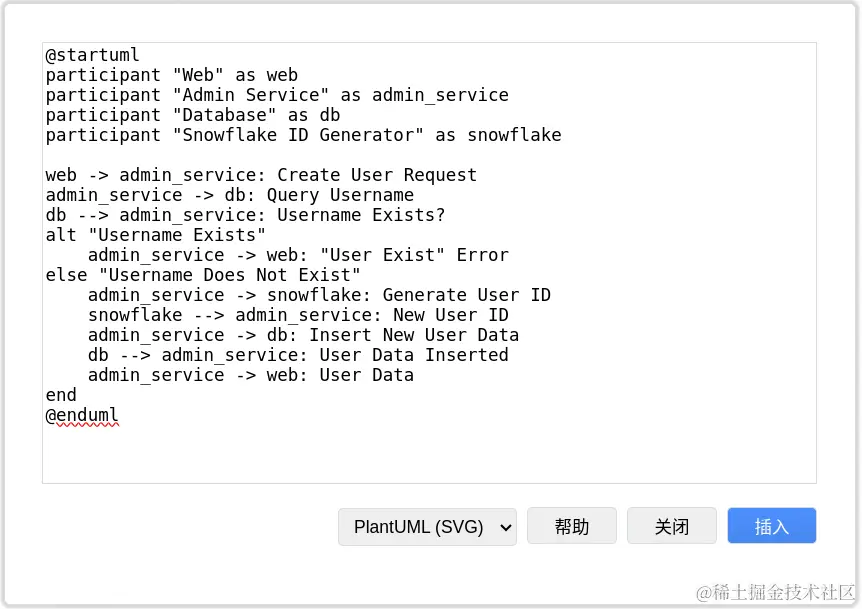

将代码拷贝到对话框中：

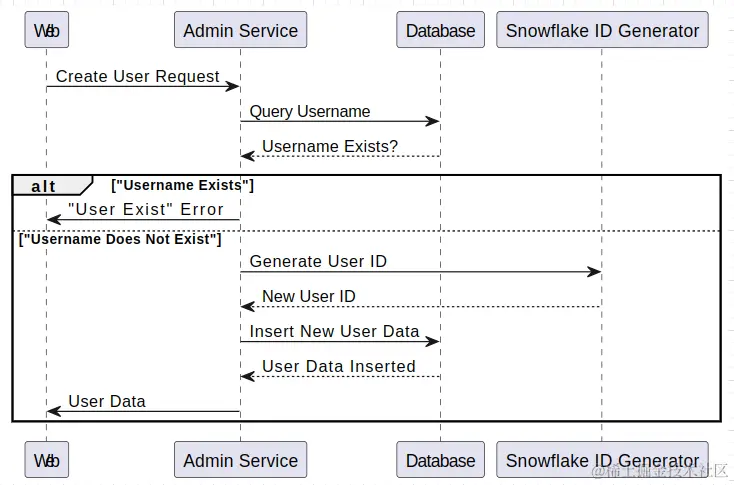

点击“插入”，图就生成了：

总结

本文简单介绍了使用ai工具来根据提示来生成plantuml代码，再通过工具生成UML图。比起手动绘制UML，效率提高不是一点点～
