基本概念

分级结构

• CPU内： 寄存器（MAR、MDR）、高速缓存（cache）
• 主板内：主存储器（内存）
• 主板外：辅存、外存

存取方式分类

• 随机存储器RAM：可随时存取，断电消失，包括SRAM、DRAM
• 只读存储器ROM：只能随机读出
• 串行访问存储器：按物理位置先后顺序寻址

性能指标 考点

• 储存容量：一个储存器的储存单元总数 * 存储字长，单位KB\MB\GB\TB，如 2^13*8bit = 8KB
• 存取时间：一次读操作发出命令到该操作完成，数据读到总线上所经历的时间
• 存取周期：连续启动两次读/写操作所需的时间，=存取时间+储存器恢复状态时间
• 主存带宽：也就是传输速率，B/s

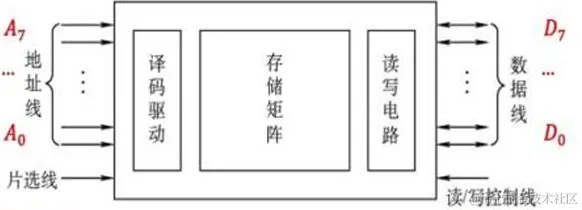

存储器芯片的基本原理

• 片选线：在有多个储存器时，决定使用哪个储存器
  • $\overline{CS}$：芯片选择信号，低电平有效
  • $\overline{CE}$：芯片使能信号，高电平有效
• 读写控制线：控制当前操作是读是写
  • 可能有一根：$\overline{WE}$或$\overline{WR}$：低电平写高电平读
  • 也可能有两根：$\overline{WE}$：低电平写；$\overline{OE}$：低电平读
• 地址线：n位地址可译码表示2^n个储存单元，因此2^n个储存单元需要n条地址线
• 数据线：宽度=储存字长，字长通常是一个字节B，即8条数据线

现代计算机通常按字节编址，即每个字节对应一个地址，也可以按字寻址，按半字寻址，按双字寻址

随机存储器

SRAM 静态随机存储器

• 特点：由触发器构成，集成度低，非破坏性读出，运行速度快，断电后信息消失，无需刷新，同时传送行列地址，常用作cache
• 双译码：地址分为行地址和列地址，只有行地址和列地址都被选中，该储存单元才被选中，这样的二维结构可以减少译码线的数量，如4K*8位，单译码需要2^12根线，双译码只需要2^6+2^6根线

DRAM 动态随机存储器

• 特点：由电容构成，集成度高，破坏性读出，需定时刷新和读后再生，分时传送行列地址，常用作主存
• 刷新：三种策略
  • 每次读写完后都刷新一行
  • 集中时间全部刷新，期间不能访问储存器，称为死区
  • 每行刷新一次
• 分时传送：地址线复用技术，分时传送行列地址，仅需一半的地址线

ROM 只读存储器

• 特点：结构简单，非易失性
• 分类：
  • 掩膜ROM：不可改写
  • 可编程ROM：
    • PROM：只能编程改写一次
    • EPROM：光擦除改写编程，可多次
    • EEPROM：电擦除改写编程，可多次
  • FLASH：可读写，电擦除，兼具ROM与RAM优点

并行存储器

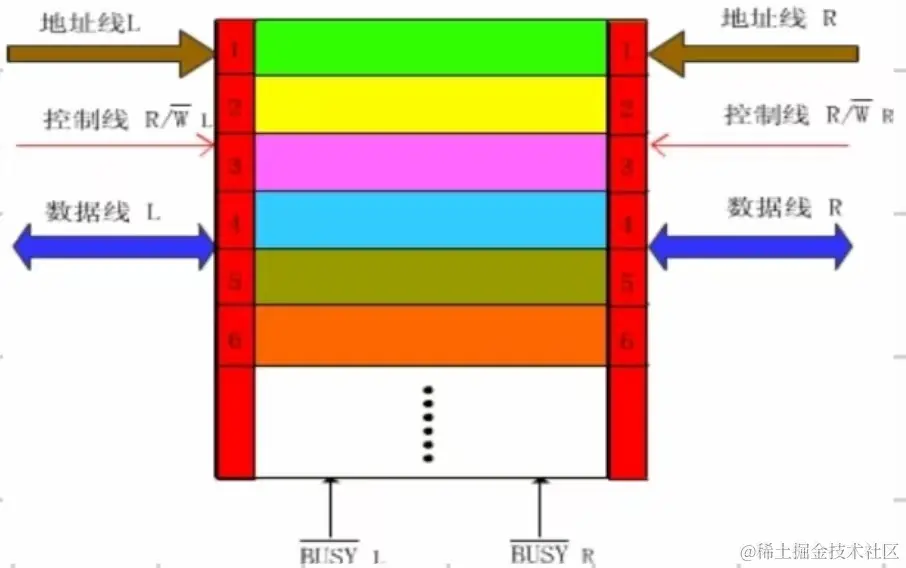

双端口存储器

访问地址不同，在两个端口上，支持两个CPU同时访问，各自进行读写操作

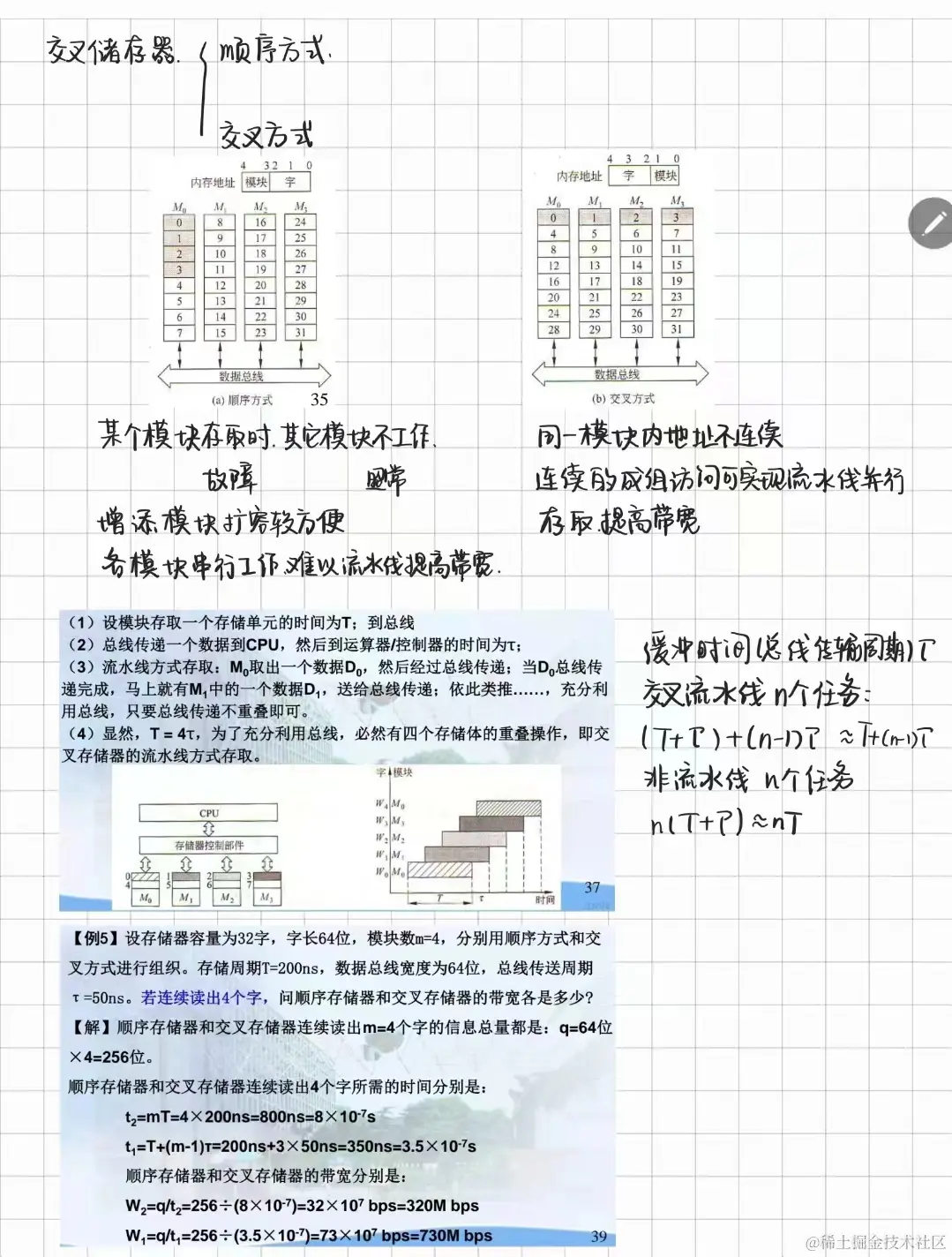

交叉存储器 小考点

分为顺序方式和交叉方式，其中交叉方式类似流水线原理，可能考察定量计算

存储器容量扩充 考点

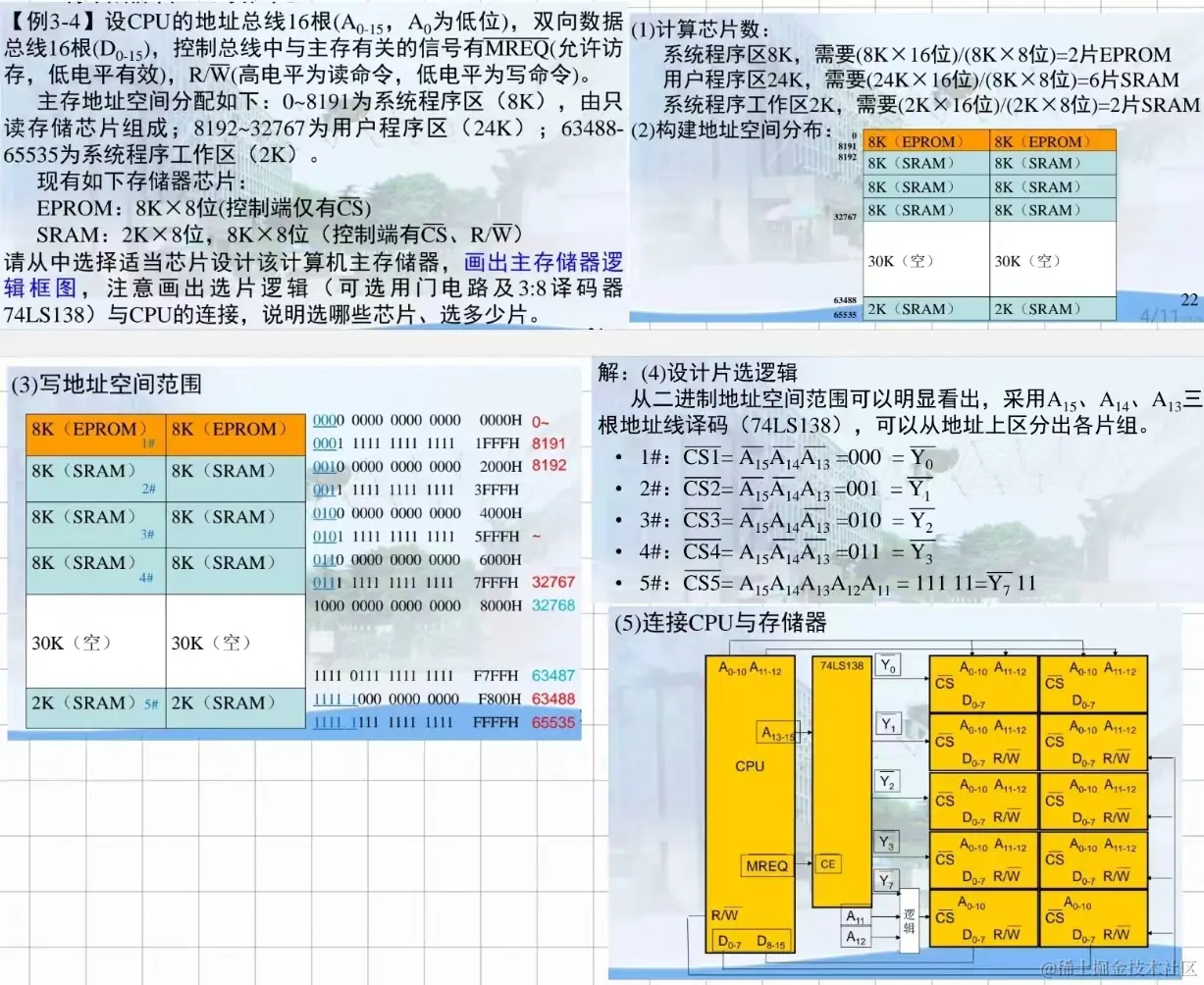

做题步骤

1. 根据设计容量和和提供的芯片计算所需芯片数
2. 构建地址空间分布图
3. 用二进制写出连续的地址空间范围
4. 设计片选逻辑，写出各组片的逻辑表达式
5. 分析CPU和储存器连接所需的数据线地址线控制线，片选线读写控制线
6. 设计CPU与储存器连接的逻辑结构图，连接CPU与储存器

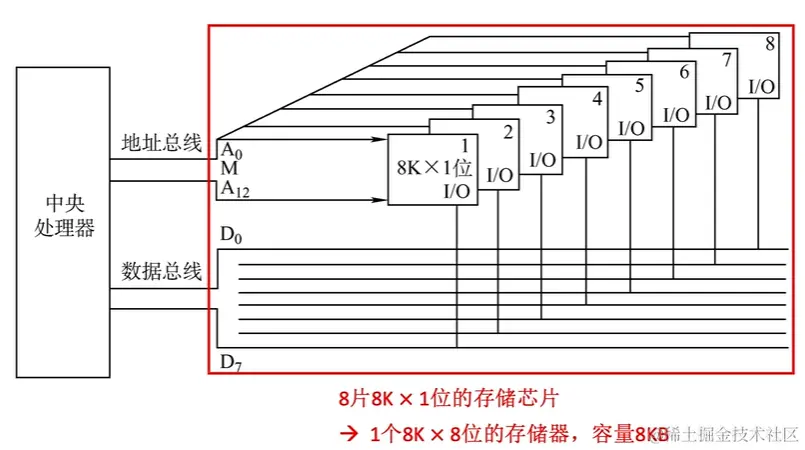

位扩展

地址线同时连接到所有芯片上，n条线输出n个片选信号，所有芯片同时被选中，并且分别连接到不同的数据线上，电路简单，地址空间不连续

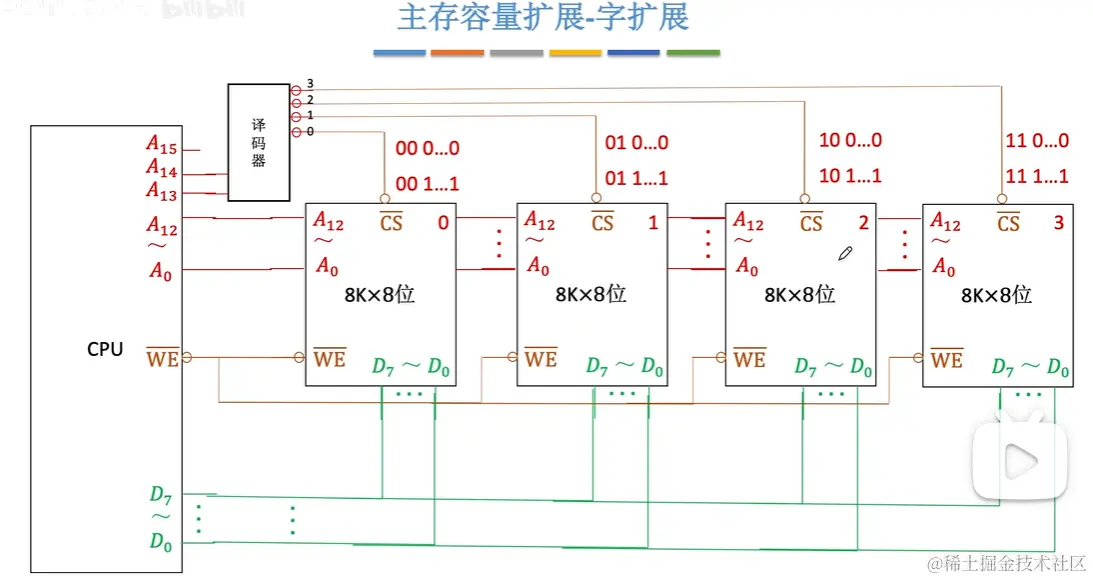

字扩展

使用译码片选法，n条线输出2^n个片选信号连接使能端，来决定选中哪一块芯片，数据线同时连接所有芯片，电路复杂，地址空间连续

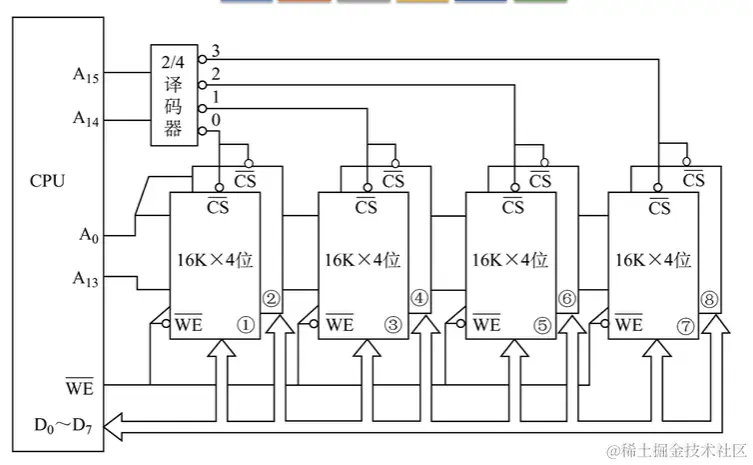

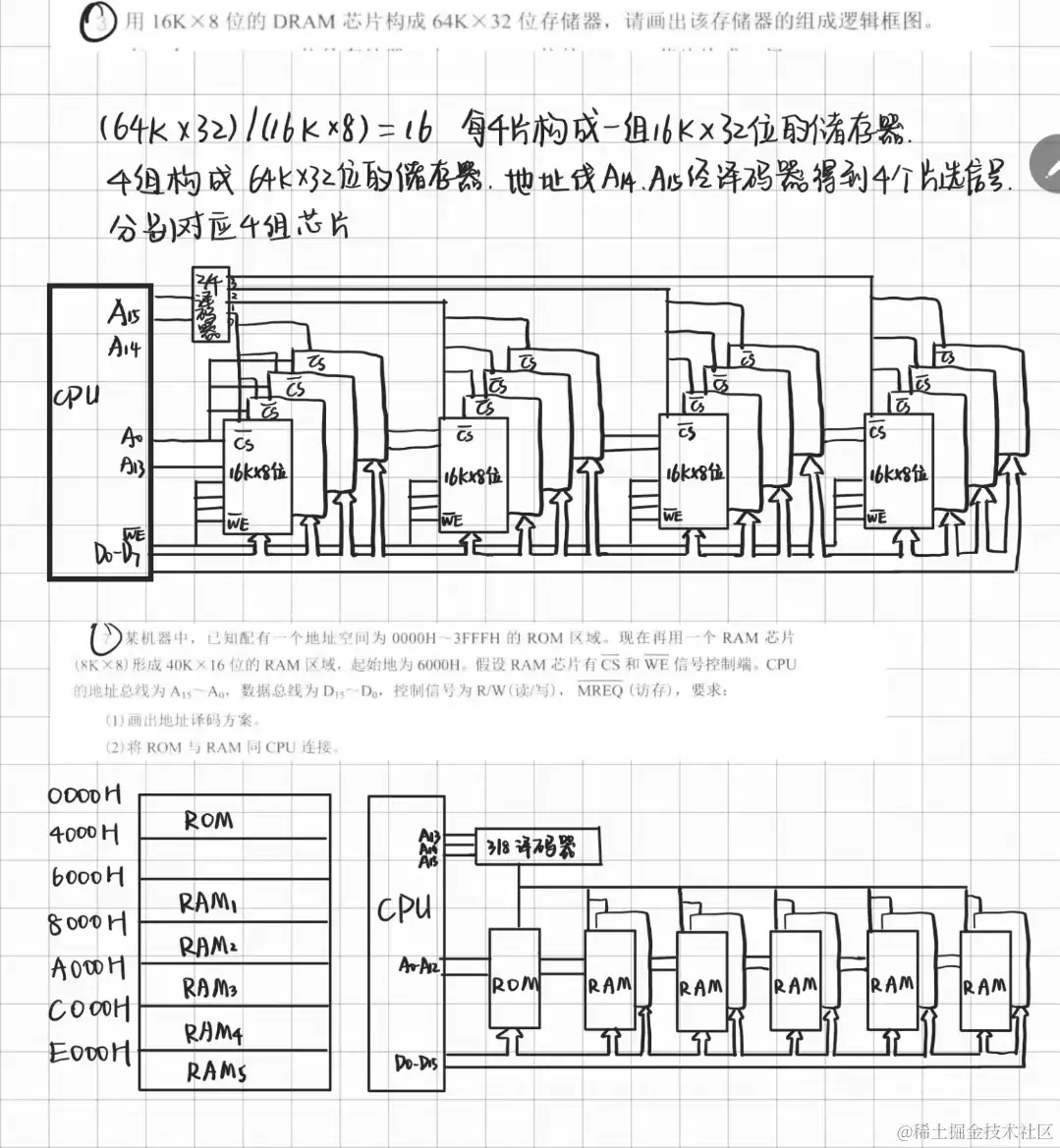

字位同时扩展

CACHE 高速缓冲存储器

• 功能：是一种高速缓冲储存器，为了解决CPU和主存存取速度不匹配的问题，基于程序和数据的局部性访问原理，将主存中最活跃的部分放在高速的容量较小的cache中(块传送)，使CPU的访存操作大多数针对chche进行(字传送)，从而大大提高程序的执行速度
• 原理：当CPU访问主存时，同时输出物理地址给主存、相联存储器CAM，控制逻辑判断所访问的块是否在Cache中：
  • 若在，则命中，CPU直接访问Cache；
  • 若不在，则未命中，CPU直接访问主存，并将该单元所在数据块交换到Cache中。
• 特点：
  • chche接近CPU的存取速度，CPU直接访问chche
  • 可构造两级以上的chche系统
  • chche系统实现cache和主存，chche和chche之间的信息交换，对用户是透明的

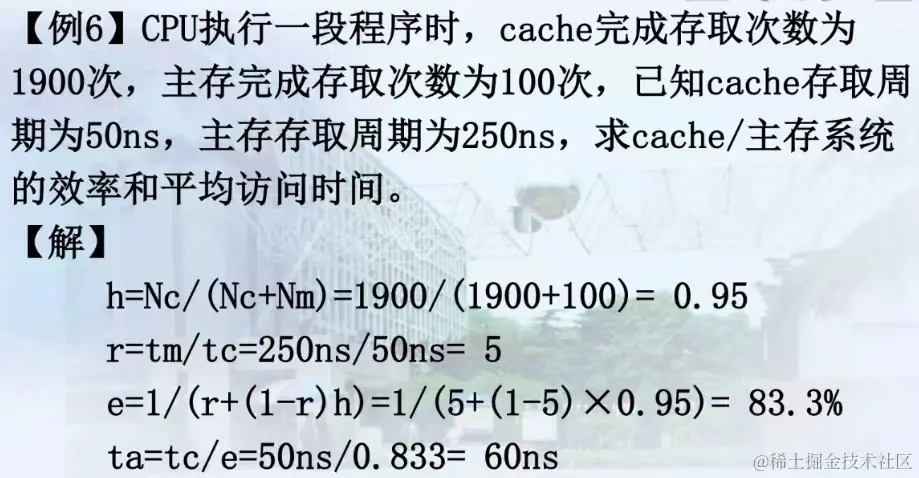

相关计算 考点

• 命中率：在一个程序执行期间，设Nc表示Cache命中完成存取的总次数，Nm表示未命中Cache、从主存完成存取的总次数，h定义为命中率，则有：
  h=Nc/(Nm+Nc)
• 平均访问时间：设tc表示访问一次Cache所需的时间（命中时访问时间），tm表示访问一次主存所需的时间（未命中时访问时间），1-h表示未命中率，ta表示平均访问的时间，则：
  ta =h * tc + (1-h) * tm
• 访问效率：即命中时访问时间tc与平均访问时间ta的比值

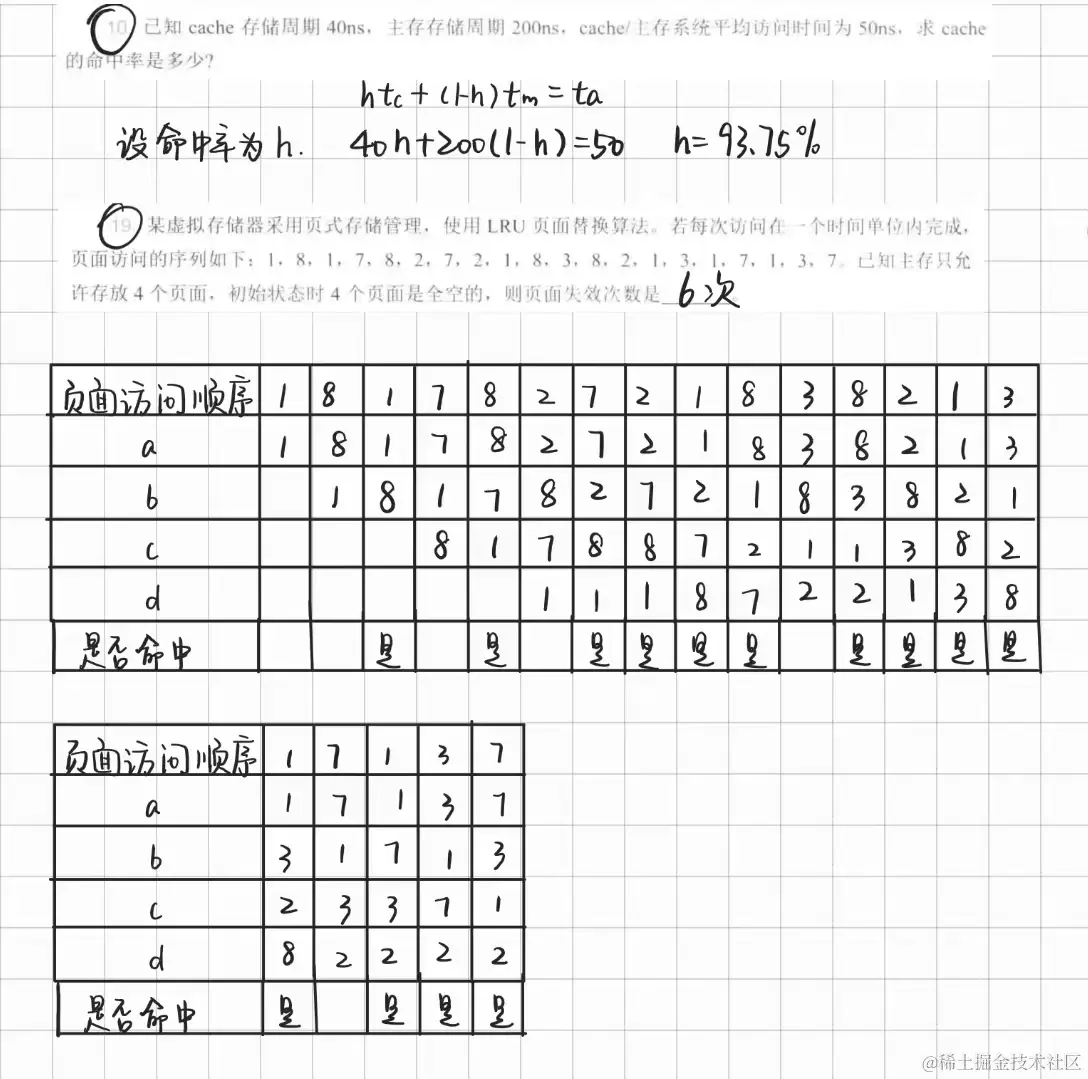

替换策略 考点

当一个新的主存块需要载入到Cache、而允许存放此块（行）的位置已满时，需要选择哪一块（行）被替换出Cache

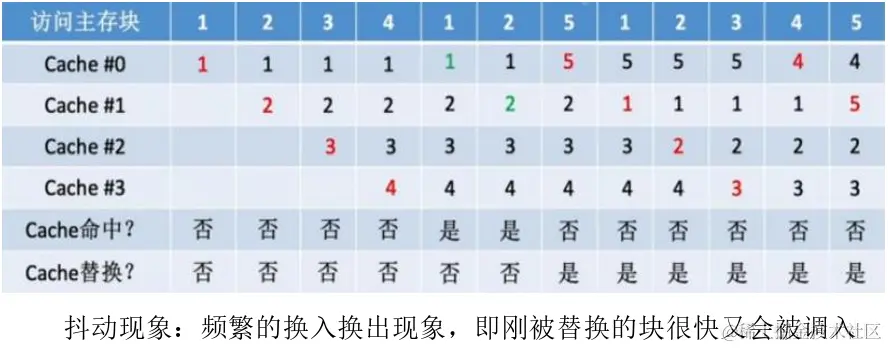

• 近期最少使用算法LRU：将近期内（未限定在两次替换之间）长久未被访问过的块换出
• 最不经常使用算法LFU：上次替换到本次替换的一段时间内被访问次数最少的块替换出去，不能严格反映近期访问情况

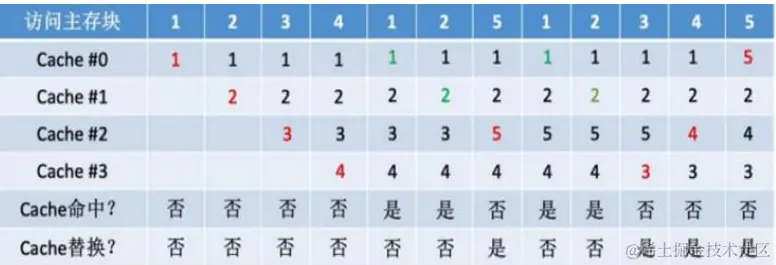

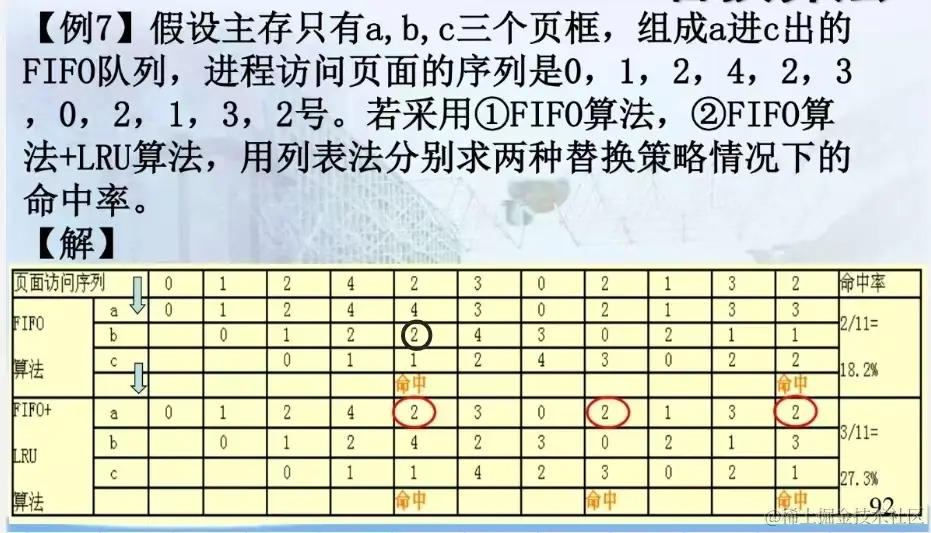

• 先进先出算法FIFO：若Cache已满，则替换最先被调入Cache的块
• 随机替换算法RAND：若Cache已满，则随机选择一块替换掉

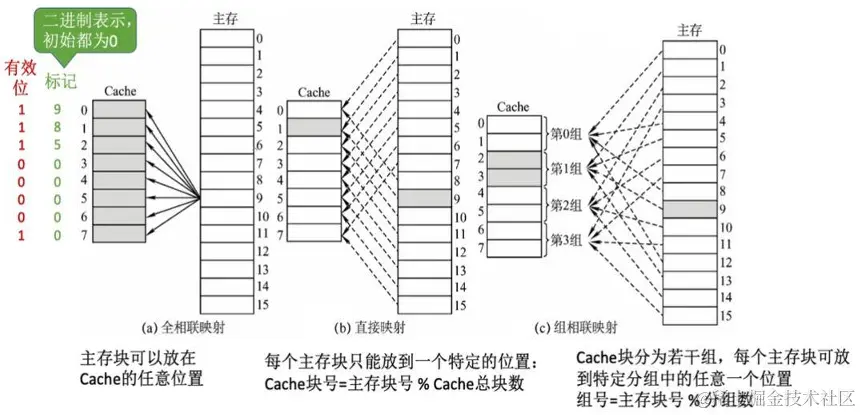

主存与cacahe的地址映射

Cache每一行除了要存放数据以外，还需要一位有效位判断该行是否存放了数据，以及一串标记位用于指代这一数据位于主存中的块号

• 全相联映射方式：将一个主存块存储到Cache中任意一个位置
• 直接映射方式：每个主存块只能放到一个特定的位置：
  Cache 块号=主存块号%Cache总块数
• 组相联映射方式：将Cache块分为若干组，每个主存块可放到特定分组中的任意一个位置：
  组号=主存块号%分组数

chche写策略

由于CPU的内容只是主存部分内容的复制，应与主存内容保持一致，但CPU对cache的写操作并未修改主存内容，因此需要将chche内容写回主存来保证chche和主存内容保持一致，有三种策略

• 写回法：当CPU对Cache写命中时，只修改Cache的内容，而不立即写入主存，只有当此块被换出时才写回主存。减少了访存次数，但存在数据不一致的隐患。
• 全写法：当写cache命中时，chche与主存同时发生修改；当写chche未命中时，直接向主存进行写入。维护了chche与主存的内容一致性，但效率低。
• 写一次法：第一次写cache命中时要同时写入主存，以后的写操作只写cache，替换时再写主存。第一次写cache命中时同时写入主存，目的是通知多cache系统中的其它cache和主存，这个数据块发生了写操作，应实施数据一致性策略。

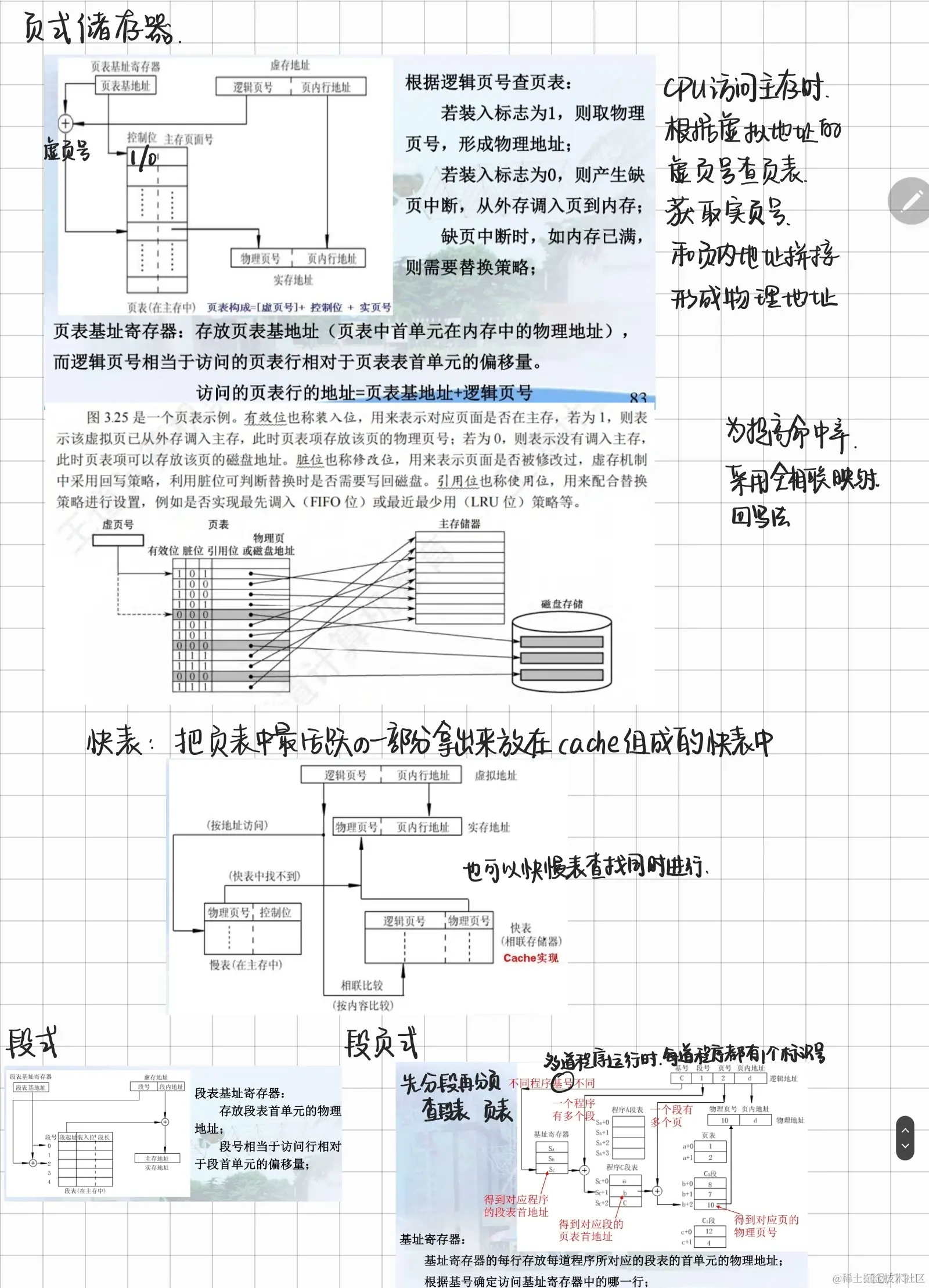

虚拟存储器

• 定义：通过硬件或操作系统，实现主存/外存之间信息部分的调入调出，为用户提供一个比实际物理内存大得多的储存器逻辑空间，解决主存容量不足的问题。
• 原理：工作在虚拟地址模式下的CPU负责解释虚拟地址，并通过策略转换成物理地址。CPU 使用虚存时，由辅存硬件找出虚地址与实地址之间的对应关系，并判断这个虚地址对应的存储单元是否已装入主存。若已在主存中，则通过地址转换，CPU可直接访问主存指示的实际单元；若不在主存中，则把包含这个字的一页或一段调入主存后再由CPU访问。若主存已满，则采用替换算法置换主存的一页或一段。

虚拟存储器与Cache的比较：

• 共同点：
  1. 均是为了提高系统性能，二者都有容量、速度、价格的梯度；
  2. 均把数据划分为小信息块，并作为基本的传递单元，虚存系统的信息块更大；
  3. 都有地址的映射、替换算法、更新策略等问题；
  4. 依据程序的局部性原理，将活跃的数据放在相对高速的部件中。
• 不同点：
  1. Cache 主要解决系统速度，虚存为了解决主存容量；
  2. Cache 由硬件实现，是硬件存储器，对所有程序员透明；而虚拟存储器由OS和硬件共同实现，是逻辑上的存储器，对系统程序员不透明，对应用程序员透明；
  3. 虚拟存储器系统不命中时对系统性能影响更大；
  4. CPU 与 Cache 和主存都建立了直接访问的通路，辅存与CPU无直接通路。
