自研路由组件进行分库分表

笨鸟稳稳飞
143 阅读7分钟

一、分库分表操作主要有垂直拆分和水平拆分

垂直拆分： 按照业务将表分布到不同的数据库上，这样也就将数据的压力分担到不同的库上面。最终一个数据库由很多表的构成，每个表对应着不同的业务，也就是专库专用。

水平拆分： 垂直拆分后遇到单机瓶颈，可以使用水平拆分。相对于垂直拆分的区别是：垂直拆分是把不同的表拆到不同的数据库中，而用户策略计算结果表需要实现的水平拆分，是把同一个表拆到不同的数据库中。

遇到下面几种场景可以考虑分库分表：

  • 单表的数据达到千万级别以上，数据库读写速度比较缓慢。（一般B+树索引高度是2~3层最佳，如果数据量千万级别，可能高度就变4层了，性能就会明显变慢了。不过业界流传，一般500万数据就要考虑分表了。）
  • 数据库中的数据占用的空间越来越大，备份时间越来越长。
  • 应用的并发量太大（应该优先考虑其他性能优化方法，而非分库分表）。

项目中使用分库分表因为：

  1. 不能等到系统到了200万数据才拆，那样工作量会非常大。因为有成熟方案，所以前期就分库分表了。
  2. 但，为了解释服务器空间。所以把分库分表的库，用服务器虚拟出来机器安装。这样既不过多的占用服务器资源，也方便后续数据量真的上来了，好拆分。
  3. 同时，抽奖系统是瞬时峰值较高的系统，历史数据不一定多。因为抽奖这东西，push发完，基本就1~3分钟结束，10分钟人都没了。所以我们希望，用户可以快速的检索到个人数据，做最优响应。

主要用到的技术点包括：散列算法、数据源切换、AOP切面、SpringBoot Starter 开发等。

二、自研组件的原因：

  1. 维护性；市面的路由组件比如 shardingsphere 但过于庞大，还需要随着版本做一些升级。而我们需要更少的维护成本。
  2. 扩展性；结合自身的业务需求，我们的路由组件可以分库分表、自定义路由协议，扫描指定库表数据等各类方式。研发扩展性好，简单易用。
  3. 安全性；自研的组件更好的控制了安全问题，不会因为一些额外引入的jar包，造成安全风险。

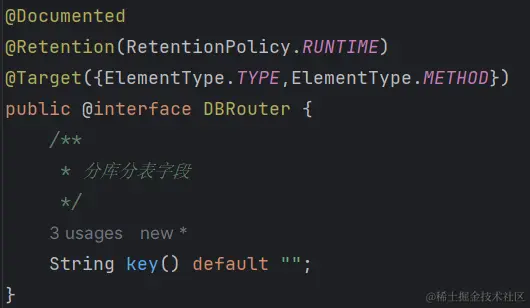

三、设计实现 1）定义路由注解：

首先我们需要自定义一个注解，用于放置在需要被数据库路由的方法上。

image.png 它的使用方式是通过方法配置注解，就可以被我们指定的 AOP 切面进行拦截，拦截后进行相应的数据库路由计算和判断，并切换到相应的操作数据源上。

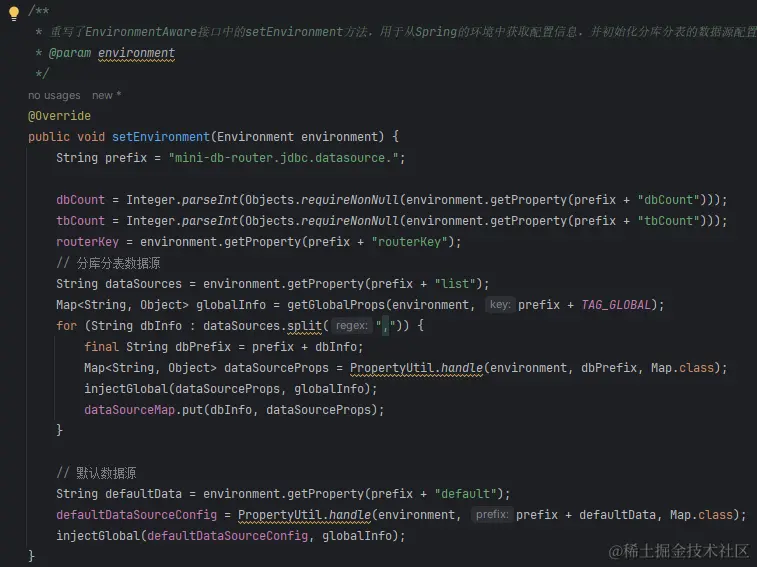

2）解析路由配置

使用到 org.springframework.context.EnvironmentAware 接口，来获取配置文件并提取需要的配置信息。


使用时，需要在yml中进行多数据源路由配置。

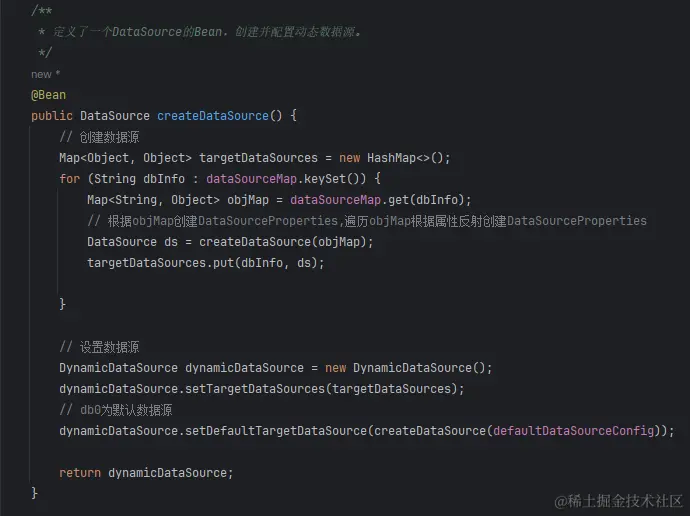

3）数据源切换

在结合 SpringBoot 开发的 Starter 中，提供一个 DataSource 的实例化对象，将这个对象我们就放在 DataSourceAutoConfig 来实现，使得提供的数据源是可以动态变换的，也就是支持动态切换数据源。

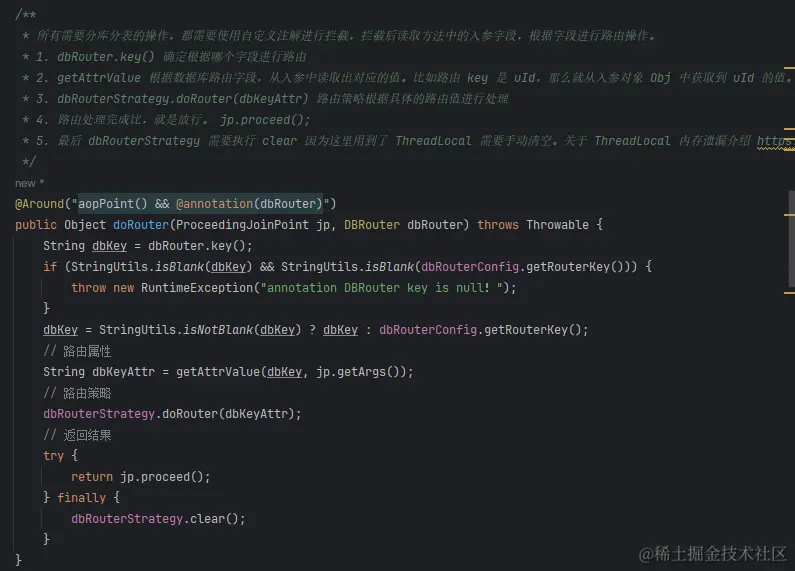

4）切面拦截

在 AOP 的切面拦截中需要完成；数据库路由计算、扰动函数加强散列、计算库表索引、设置到 ThreadLocal 传递数据源。

l 首先我们提取了库表乘积的数量，把它当成 HashMap 一样的长度进行使用。

l 接下来使用和 HashMap 一样的扰动函数逻辑，让数据分散的更加散列。

l 当计算完总长度上的一个索引位置后，还需要把这个位置折算到库表中，看看总体长度的索引因为落到哪个库哪个表。

l 最后是把这个计算的索引信息存放到 ThreadLocal 中，用于传递在方法调用过程中可以提取到索引信息。

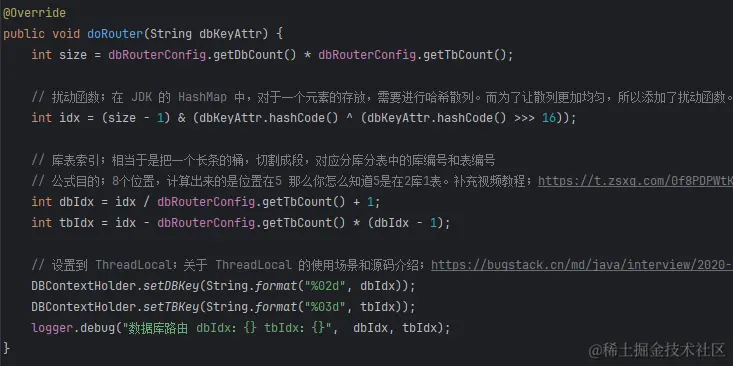

路由策略如下：


5）Mybatis 拦截器处理分表

最开始考虑直接在Mybatis对应的表 INSERT INTO user_strategy_export_${tbIdx} 添加字段的方式处理分表。但这样看上去并不优雅，不过也并不排除这种使用方式，仍然是可以使用的。

l 基于 Mybatis 拦截器进行处理，通过拦截 SQL 语句动态修改添加分表信息，再设置回 Mybatis 执行 SQL 中。

l 实现 Interceptor 接口的 intercept 方法，获取StatementHandler、通过自定义注解判断是否进行分表操作、获取SQL并替换SQL表名 USER 为 USER_03、最后通过反射修改SQL语句。

l 此处会用到正则表达式拦截出匹配的sql。

@Intercepts({@Signature(type = StatementHandler.class, method = "prepare", args = {Connection.class, Integer.class})})
public class DynamicMybatisPlugin implements Interceptor {
    /**
     * 正则表达式模式，用于匹配SQL语句中的表名。匹配from、into、update关键字后面的表名。
     */
    private Pattern pattern = Pattern.compile("(from|into|update)[\s]{1,}(\w{1,})", Pattern.CASE_INSENSITIVE);

    @Override
    public Object intercept(Invocation invocation) throws Throwable {
        // 获取StatementHandler
        StatementHandler statementHandler = (StatementHandler) invocation.getTarget();
        MetaObject metaObject = MetaObject.forObject(statementHandler, SystemMetaObject.DEFAULT_OBJECT_FACTORY, SystemMetaObject.DEFAULT_OBJECT_WRAPPER_FACTORY, new DefaultReflectorFactory());
        MappedStatement mappedStatement = (MappedStatement) metaObject.getValue("delegate.mappedStatement");

        // 获取自定义注解判断是否进行分表操作
        String id = mappedStatement.getId();
        String className = id.substring(0, id.lastIndexOf("."));
        Class<?> clazz = Class.forName(className);
        DBRouterStrategy dbRouterStrategy = clazz.getAnnotation(DBRouterStrategy.class);
        if (null == dbRouterStrategy || !dbRouterStrategy.splitTable()){
            return invocation.proceed();
        }

        // 获取SQL
        BoundSql boundSql = statementHandler.getBoundSql();
        String sql = boundSql.getSql();

        // 替换SQL表名 USER 为 USER_03
        Matcher matcher = pattern.matcher(sql);
        String tableName = null;
        if (matcher.find()) {
            tableName = matcher.group().trim();
        }
        assert null != tableName;
        String replaceSql = matcher.replaceAll(tableName + "_" + DBContextHolder.getTBKey());

        // 通过反射修改SQL语句
        Field field = boundSql.getClass().getDeclaredField("sql");
        field.setAccessible(true);
        field.set(boundSql, replaceSql);
        field.setAccessible(false);

        return invocation.proceed();
    }

}

四、AOP切面

在多数据源配置中，使用AOP（Aspect-Oriented Programming，面向切面编程）来拦截数据源选择是一个常见的做法。通过切面，你可以在方法执行前后进行动态的数据源切换，从而实现分库分表的需求。

实现步骤

  1. 创建一个持有当前数据源信息的上下文： DBContextHolder，这是一个持有当前数据源信息的类，使用 ThreadLocal 来确保每个线程都有自己的数据源副本。
  2. 编写切面拦截类：DBRouterJoinPoint,使用Spring AOP在方法执行前后进行数据源切换。
  3. 配置切面：包括定义切面类（使用 @Aspect 注解标识，并用 @Component 注册成Spring的Bean）、定义切点（Pointcut） （使用 @Pointcut 注解定义哪些方法需要被切面拦截）、定义通知（Advice） （使用 @Before, @After, @Around 等注解在切点方法执行前后添加额外的逻辑）。

五、SpringBoot Starter开发 db-router-spring-boot-starter

Spring Boot Starter 是一组便捷的依赖描述符，提供了一种简化配置的方式，使开发者能够快速将这些功能集成到 Spring Boot 项目中。

特点：

  1. 自动配置与依赖管理： 每个 Starter 都对应一个功能或技术栈，结合Spring Boot的自动配置功能，Starters能够自动配置Spring组件，无需手动配置和管理多个相关依赖项。
  2. 快速入门：使开发人员可以专注于业务逻辑，而不必花大量时间在项目的初始化配置上。
  3. 模块化：涵盖了从Web开发、数据访问、消息传递到安全性等不同的领域。开发人员可以根据需要选择相应的Starter。

步骤：

  1. 创建项目：
    创建一个新的Maven项目，并设置基本的项目结构和Pom文件。
  2. 配置pom.xml：
    在 pom.xml 中添加必要的依赖，并正确配置了项目的打包方式。
  3. 创建自动配置类：
    编写一个配置信息类，使用@Configuration注解，并定义需要初始化的Bean。
  4. 创建业务逻辑：
    在项目中编写你希望封装的核心代码逻辑。
  5. 创建Spring Factories文件：
    在src/main/resources/META-INF目录下创建spring.factories文件，并将自动配置类添加进去。

PS： 在用户领取活动中，扣减个人参与次数和插入领取活动信息需要在同一个事务下，连续操作不同的DAO操作，那么就会涉及到在 DAO 上使用注解 @DBRouter(key = "uId") 反复切换路由的操作。虽然都是一个数据源，但这样切换后，事务就没法处理了。

这里选择了一个较低的成本的解决方案，就是把数据源的切换放在事务处理前，而事务操作也通过编程式编码进行处理。
