1.套件简介

先从淘宝上主要购买了如下几个套件：

❶树莓派3代B型E14 ❷彩虹40P排线 ❸GPIO扩展板 ❹面包板 ❺电阻若干 ❻跳线若干

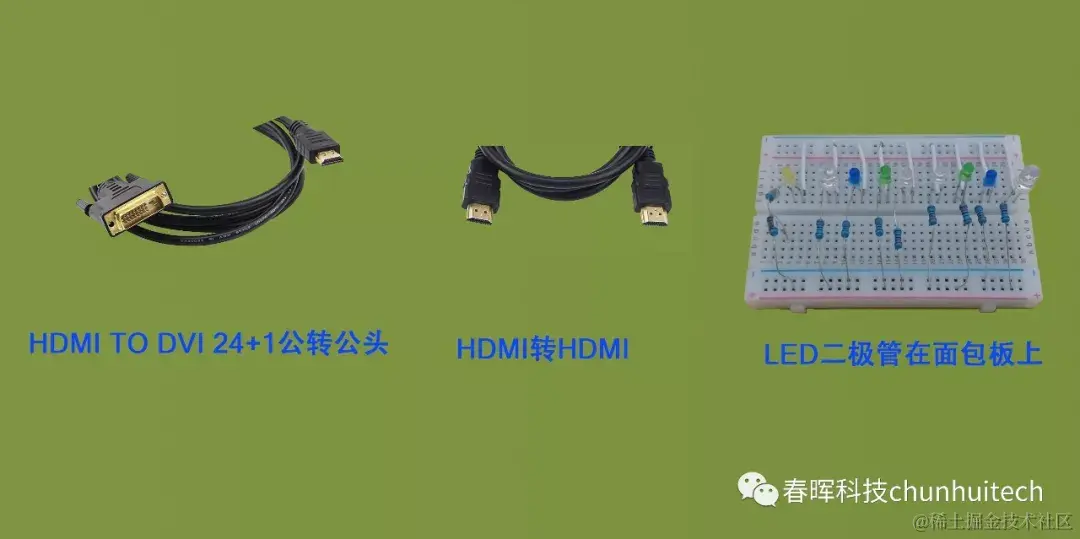

❼HDMI TO DVI 24+1公转公头电脑显示器视频转接线 ❽HDMI转HDMI 视频转接线（根据显示器情况可选一种） ⑨LED二极管些许，如上图连线。

2.系统安装

系统安装选择基于Debian的官网的Raspbian版本。

RASPBIAN STRETCH WITH DESKTOP

Image with desktop based on Debian Stretch

Version:November 2017

Release date:2017-11-29

Kernel version:4.9

链接: pan.baidu.com/s/1c275kTM 密码: a9rr

RASPBIAN STRETCH LITE

Minimal image based on Debian Stretch

Version:November 2017

Release date:2017-11-29

Kernel version:4.9

链接: pan.baidu.com/s/1gfD4Old 密码: bxwj

这里选择基于DeskTop的。

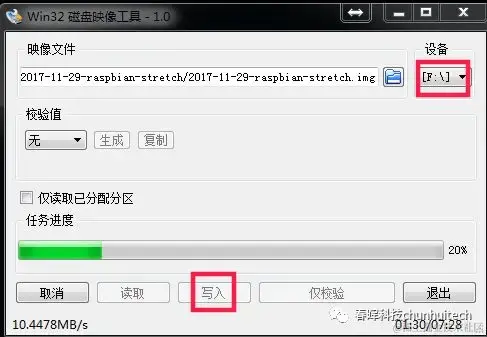

Win32DiskImager工具

链接: pan.baidu.com/s/1bpg3ben 密码: hhmv

按下图连接好

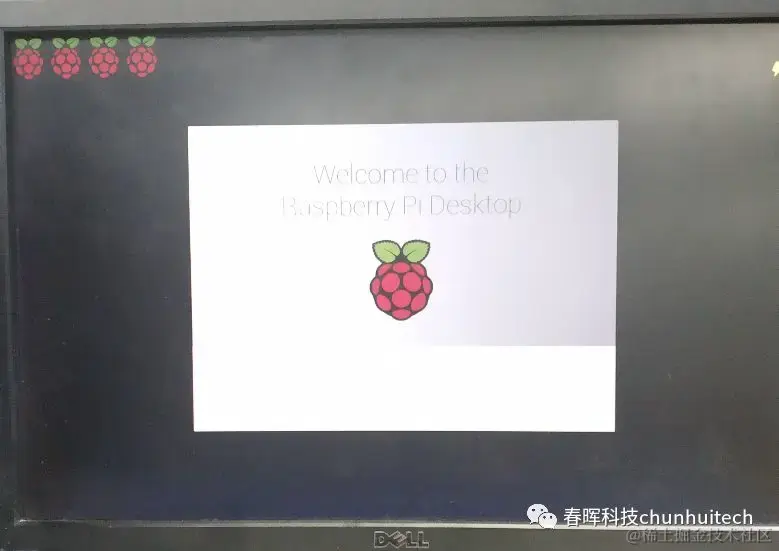

开机看到如下启动画面

3.常用命令

windows下的终端连接工具

安装cygwin

cygwin.com/install.htm… cygwin.com/setup-x86_6…

查看系统是64位还是32位:
getconf LONG_BIT or getconf WORD_BIT
[root@localhost ~]# getconf LONG_BIT
32

树莓派的默认账号是pi,默认密码是 raspberry
查看系统用户相关cat /etc/passwd | grep pi
cat /etc/passwd

查看组相关信息

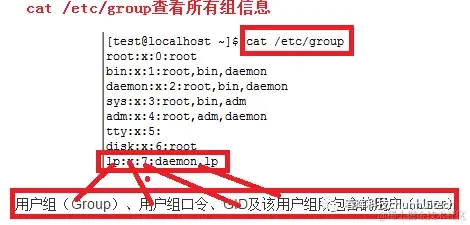

cat /etc/group | grep gpio
cat /etc/group

树莓派开启 ssh
sudo raspi-config
选择 Interfacing options项中的ssh，打开后重启即可。

$curl -sL https://deb.nodesource.com/setup_8.x | sudo -E bash -$ sudo apt install nodejs

安装完成后查看版本
$ node -v
v8.9.3

4.点亮LED

树莓派提供了一组对外的 IO 接口，称为 GPIO（通用 IO 接口，General-purpose input/output）。

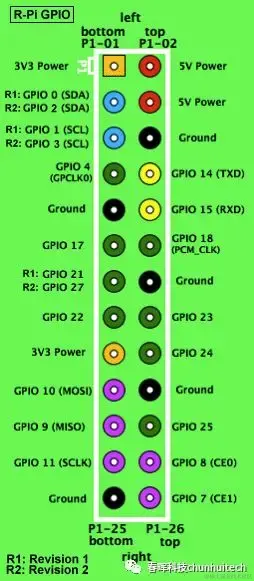

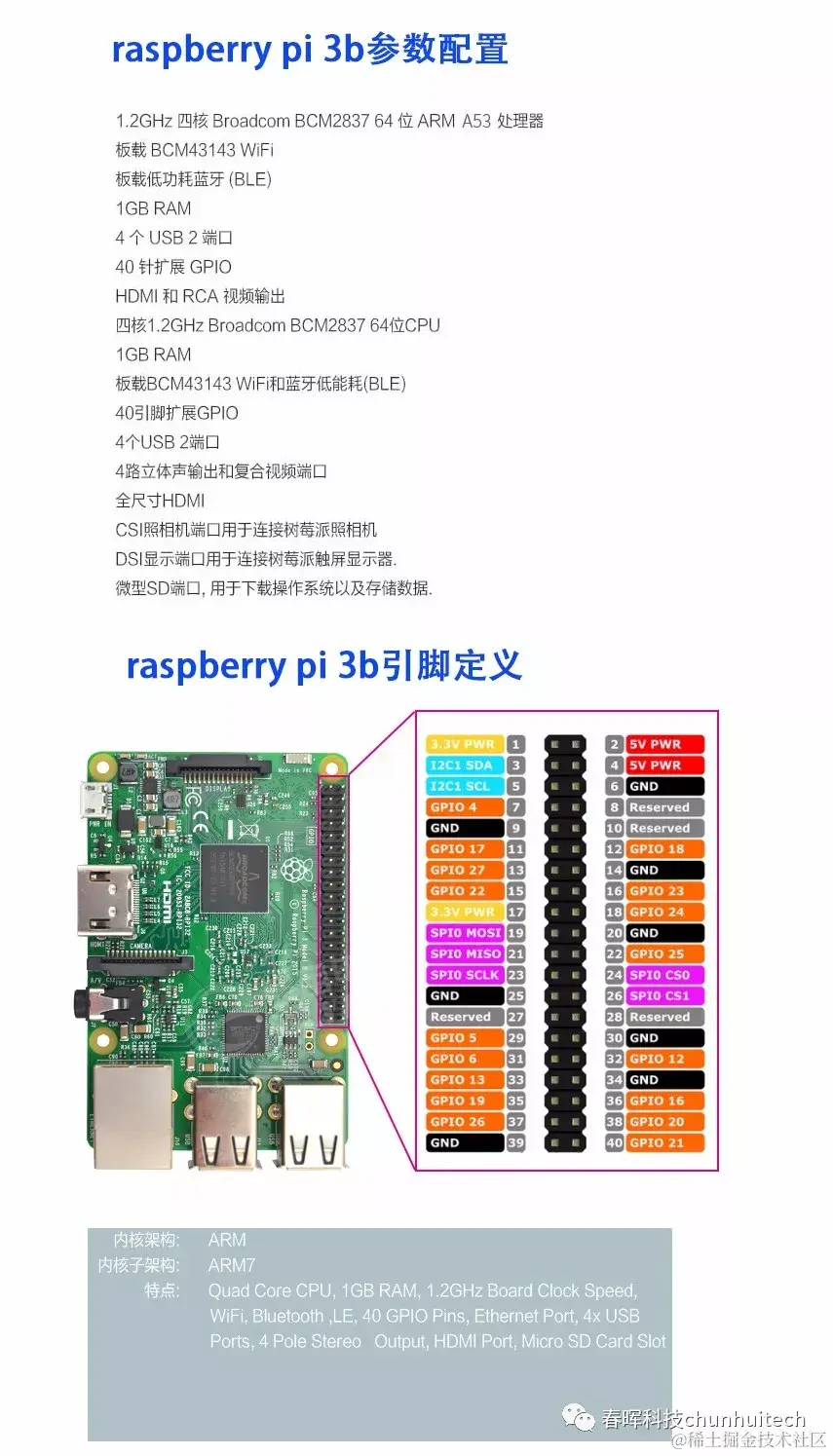

它的 40 个脚的定义如下图

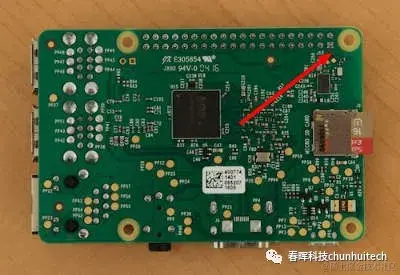

注意，左上角的第1针（3.3V）是一个方块，其他针脚都是圆的。将树莓派翻过来，背后可以看到 GPIO 有一个角是方的，通过这种方法就可以确认哪一个针眼是3.3V。

通过 GPIO ，树莓派可以与其他电子元件连接。
这里需要用到面包板。本质上，面包板就是几根导线，上面开了许多可以连到导线的孔。

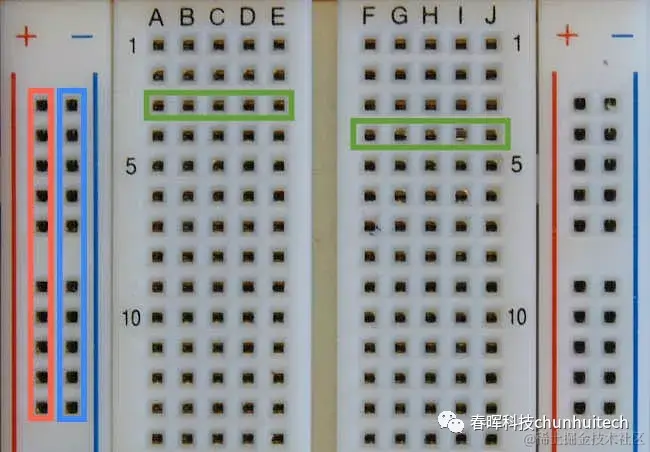

+极和-极是两根垂直的导线，标着1、5、10这些数字的行，每一行都是一根水平的导线。导线与导线之间互不连接，另外，面包板的左右两半也是互不连接的。

然后把买回来的 GPIO扩展板和彩虹40P排线加面包板连接起来，如下：

注意：

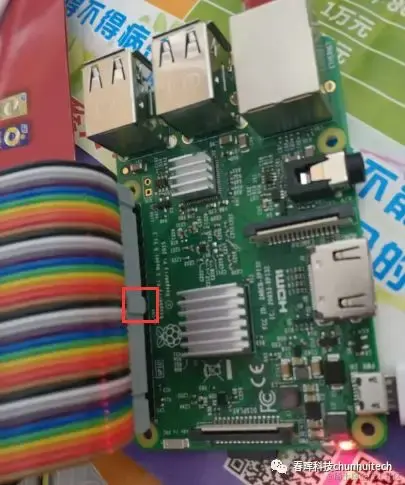

排线连接树莓派时，有凸起的一端朝向树莓派

点亮效果图如下：

常用计算方法如下：
蓝绿色：
直径：3mm
电压范围：2.1-2.6V
电流范围：5mA——17.5mA
提醒，绿色二极管发出的颜色就是那种黄绿色，淡黄绿

R=（E－UF）/IF
R=（3.3－2.2）/0.01 = 110Ω

黄色：
直径：3mm
参考电压：1.8——2V
参考电流：5mA——20mA 取 0.01A
正向压降：约为2.2V
R=（E－UF）/IF
R=（3.3－1.1）/0.01 = 220Ω

红色
直径：3mm
电压范围：1.8-2.2V
电流范围：5mA——18mA
R=（E－UF）/IF
R=（3.3－2.2）/0.01 = 110Ω

白色透明色：
直径：3mm
电压范围：3.1-3.3V
电流范围：5mA——19mA

R=（E－UF）/IF
R=（3.3－2.2）/0.01 = 110Ω
限流电阻R可用下式计算：
R=（E－UF）/IF
式中E为电源电压，UF为LED的正向压降，IF为LED的正常工作电流。
发光二极管的压降是比较固定的，通常红色为1.6V左右，绿色有2V和3V两种，黄色和橙色约为2.2V，蓝色为3.2V左右。对于常用的几毫米大小的二极管，其工作电流一般在2毫安至20毫安之间，电流越大亮度越高，用电源电压减去二极管的压降，再除以设定的工作电流，就得出限流电阻的阻值

5.LED控制脚本

下面，我们使用 Node 脚本控制 LED。
首先，将正极的导线从1号针脚（3.3V）拔出，插到第6排的11号针脚（上图的 GPIO 17）。这个针脚的电流是脚本可以控制的。
然后，在树莓派上新建一个实验目录，并安装控制 GPIO 的 Node 模块rpio。

$ mkdir led-demo && cd led-demo

$ npm init -y

$ npm install -S rpio

接着，新建一个脚本led-on.js。

// led-on.js

var rpio = require('rpio');

// 打开 11 号针脚（GPIO17) 作为输出

rpio.open(11, rpio.OUTPUT);

// 指定 11 号针脚输出电流（HIGH）

rpio.write(11, rpio.HIGH);

运行这个脚本，应该就会看到 LED 灯泡变亮了。

$node led-on.js 再新建一个led-off.js脚本，只要改一行。 // 指定 11 号针脚停止输出电流（LOW） rpio.write(11, rpio.LOW); 运行这个脚本，LED 灯泡应该就会熄灭了。$ node led-off.js
有了这两个脚本，让 LED 闪烁就轻而易举了。新建一个led-blink.js脚本。

// led-blink.js

var rpio = require('rpio');
rpio.open(11, rpio.OUTPUT);
function blink() {
rpio.write(11, rpio.HIGH);
setTimeout(function ledoff() {
rpio.write(11, rpio.LOW);
}, 50);
}
setInterval(blink, 100);

上面的脚本让 LED 每秒闪烁10次。

$ node led-blink.js
