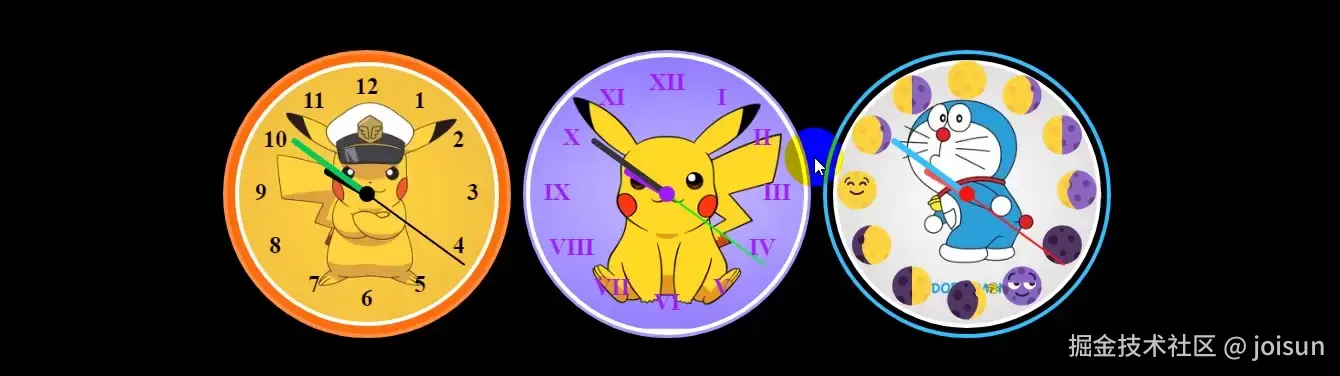

工作中用到canvas还是比较少，还是很久很久以前学html的时候学过，都忘记了，所以这会就打算重新学习学习。下面会先复习+学习一遍 canvas 的特性，支持的 API，然后做一个可爱的canvas 时钟:

link src

一、`<canvas>` 元素

1.1 canvas 元素属性

height / width : 指定的画布大小，也是画布的坐标系统宽高，单位是css像素值，默认值为 150

不要用css去定义canvas的尺寸，canvas 标签属性定义的是画布的大小，如果css宽高不等于标签 height/width 属性设定值，那么画布将会发生缩放，会导致元素扭曲，模糊。

画布大小限制， canvas 的画布大小并不是任意指定的，具体的它取决于浏览器，在绝大多数情况下限制大小是 10,000 x 10,000 而在ios移动设备上通常是 4,096 x 4,096。

1.2 非闭合元素，以及后备（兜底）处理

canvas 不同与 img 元素，必须提供闭合标签。

对于一些比较老旧的浏览器，可以提供一个子元素，用以兜底。当浏览器不支持canvas的时候，就会渲染这个子元素。

<canvas>not support canvas</canvas>

1.3 canvas 的解耦渲染

canvas 可以通过 OffscreenCanvas API 去渲染，它是和 document 解耦的。好处就是 worker thread 可以处理canvas的渲染，所有canvas操作就不会阻塞主线程的页面渲染了。即便是处理复杂的渲染逻辑，页面上其他的元素也不会丢失响应性。详细的去看 OffscreenCanvas API 。

二、canvas 坐标系统

和浏览器的坐标系统一样，左上角坐标点即坐标原点 (0,0), x,y 就是定义的画布宽高，如果没有特别设定，那么一个单位尺寸，就是一个像素。

三、绘制

canvas 和 svg 不同的是， canvas 仅仅支持三种主要的绘制图形： 矩形(rectangle) 和 路径(paths) 。所有其他的图形只能通过路径去组合实现。

2.1 填充和描边

2d 画板中，着色有两种方式，分别是填充和描边，顾名思义，分别是填充封闭区域的颜色，和为轮廓线着色。

填充着色使用 fill(fillStyle)，其中 fillStyle 指定了填充的样式。描边着色使用 stroke(strokeStyle)，其中 strokeStyle 制定了描边的样式。 fillStyle 以及 strokeStyle 都可以是字符串/渐变对象/图案对象，它们的默认值都是 #00000, 支持任意的 CSS 颜色格式。

当设定了 fillStyle 和 strokeStyle，后续的绘制样式都会按照这个样式去绘制，除非再次修改。

可以在 const ctx = HTMLCanvasElement.getContext('2d') 的上下文对象上访问到这些属性的默认值。在设定和绘制的时候可以如下操作：

下方代码中，用到了path绘制，后文中会详细介绍。

const ctx = document.querySelector('canvas').getContext('2d');

ctx.strokeStyle = "red"
ctx.fillStyle = "#00ff00"
ctx.lineWidth = 10

ctx.beginPath()// 新建一个 path 路径
ctx.moveTo(0, 0)// 移动画笔到（0，0）坐标
ctx.lineTo(100, 0)// 绘制直线从上一个点为起点，到(100,0) 坐标
ctx.lineTo(100, 100)// 绘制直线从上一个点为起点，到(100,100) 坐标
ctx.lineTo(0, 100)// 绘制直线从上一个点为起点，到(0,100) 坐标
ctx.closePath()// 结束 path 路径，并自动连接起始点构建封闭图形

ctx.fill();// 填充着色
ctx.stroke();// 轮廓

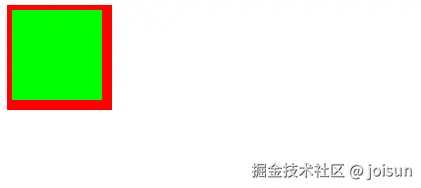

以上代码绘制如下图形：

绘制结果中，边框之所以不同，是由于我们设定了线宽为10像素，在绘制的时候，实际计算方式是，以绘制中心线为基准，两侧各5各像素。上边和左边边框看上去只有一半，是因为贴合画布边缘，导致绘制中心线外侧被剪切掉了。要解决这个问题，应该将绘制向画布右下角移动一点距离。

2.2 绘制 path 路径

path 就是一个点的集合，中间用线段进行连接，在 2d 上下文中可以通过路径创建更复杂的形状或者线条。

要绘制一个 path, 大致步骤如下：

调用 beginPath() 方法创建路径
用各种方法创建所需路径
调用 closePath() 方法闭合路径
着色

①首先，需要调用上下文对象的 beginPath() 方法，该方法表示要开始绘制新路径。接下来的任何绘制命令都将会应用到当前路径上。接下来，有很多种 ②创建路径 方法：

moveTo: 不绘制线条，移动画笔到目标点。
ctx.lineTo(x, y)：绘制从起始点到 (x, y) 的直线
ctx.arc(x, y, radius, startAngle, endAngle, counterClockwise) : 以坐标 (x, y) 为圆心，以 radius 为半径绘制一条弧线，该弧线起始角度为 startAngle，结束角度为 endAngle。最后一个参数指定顺时针（默认）/逆时针。

在使用这个方法的时候，注意，如果绘制完成，不调用closePath(), 直接调用 fill() 方法，那么路径会自动连接圆心或者起始点构成封闭图形
ctx.arcTo(x1, y1, x3, y2, radius) ：以给定半径 radius，从起始点，到以 (x1, y1) 为途径点，最后到 (x2, y2)为终点的弧线。
ctx.bezierCurveTo(c1x, c1y, c2x, c3y, x, y): 三次贝塞尔去曲线，以 (c1x, c1y) 和 (c2x, c2y) 为控制点，绘制一条从起始点，到 (x, y) 的弧线。
ctx.quadraticCurveTo(cx, xy, x, y): 二次贝塞尔曲线，以 (cx, cy) 为控制点，绘制一条从上一点到 (x, y) 的弧线。
ctx.rect(x, y, width, height): 以 (x, y) 为起点，绘制一个宽为 width, 高为 height 的矩形。

该方法和 strokeRect()/fillRect() 的区别在于，它创建的是一条路径，而不是独立图形。

③创建路径之后，可以使用 closePath() 方法，它将绘制一条返回起点的线，使得路径所绘制的区域构成一个封闭区域。如果就是画线不需要闭合，就不用调这个方法。路径创建完毕之后，就可以进行 ④着色处理了(fill()/stroke())

clip() 方法

有时候我们需要一个新的剪切区域用来作画，例如将一张图片绘制在一个不规则图形上，这时候就需要用到 clip 方法了。

示例：

See the Pen <a href="https://codepen.io/Jaycethanks/pen/rNgzaed"> 【BLOG_POSTS】canvas path demos</a> by Jaycethanks (<a href="https://codepen.io/Jaycethanks">@Jaycethanks</a>) on <a href="https://codepen.io">CodePen</a>.

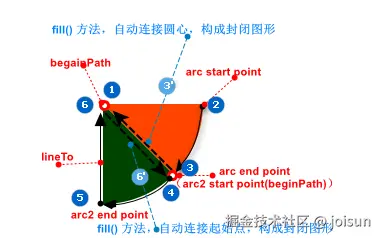

其中弧形(扇形)的绘制进一步步骤大致如下：

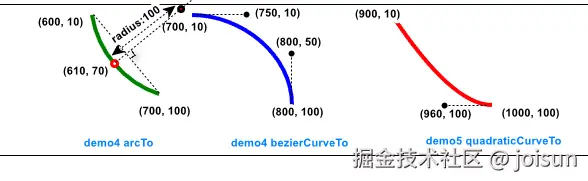

arc 弧度绘制相关方法的绘制辅助理解：

2.3 绘制矩形

矩形是唯一可以直接绘制的形状，矩形的绘制有三个 API：

fillRect(x, y, width, height)：绘制一个填充的矩形区域；
strokeRect(x, y, width, height)：绘制一个矩形框；
clearRect(x, y, width, height)：清空一个矩形区域；

示例：

See the Pen <a href="https://codepen.io/Jaycethanks/pen/ZENJYOv"> 【BLOG_POSTS】canvas rect demos</a> by Jaycethanks (<a href="https://codepen.io/Jaycethanks">@Jaycethanks</a>) on <a href="https://codepen.io">CodePen</a>.

可以看到，矩形的绘制，不需要像 path 路径绘制那样，先 beginPath, 绘制完毕后还要 closePath。路径绘制中的 fill 方法也被 fillRect() 方法替换， stroke() 方法则被 strokeRect() 方法替换。

2.4 绘制文本

canvas 中绘制文本，可以通过两个方法：

fillText() : 最常用的，用于填充文字
strokeText()：描边着色，如果不指定fillStyle，那么中空填充色为默认 #000000

这两个方法都接收 4 个参数：要绘制的字符串，x坐标，y坐标，可选最大像素宽度

这两个方法的绘制效果被以下上下文对象属性所影响：

ctx.font : css 语法指定样式、大小、字体，例如： 10px Arial
ctx.textAlign: 文本对齐方式： "start" | "end" | "left" | "right" | "center"
textBaseLine: 文本基线： "top" | "middle" | "bottom" | "hanging" | "alphabetic" | "ideographic"

文本的绘制方式非常的丰富，可以实现各种效果，以下是一些特性示例：

示例：

See the Pen <a href="https://codepen.io/Jaycethanks/pen/abrybeK"> canvas-tutorial-text</a> by Jaycethanks (<a href="https://codepen.io/Jaycethanks">@Jaycethanks</a>) on <a href="https://codepen.io">CodePen</a>.

关于 fillText() 和 strokeText() 方法的第四个参数 maxWith ，指定了文字渲染的最大宽度，文字会被 "挤" 在这个宽度内。以下是一些简单演示：

See the Pen <a href="https://codepen.io/Jaycethanks/pen/oNRegGr"> 【BLOG_POSTS】canvas text maxWith param</a> by Jaycethanks (<a href="https://codepen.io/Jaycethanks">@Jaycethanks</a>) on <a href="https://codepen.io">CodePen</a>.

`measureText()` 文字大小确定辅助方法

关于文字的自适应绘制，文字绘制在canvas中是一项很复杂的工作，有时候我们有固定宽度的容器，我们希望文字在不被压缩的情况下，自适应的被绘制在该容器中。

canvas 提供了一个有意思的方法，该方法专门用于辅助文字大小的确定。 measureText()，它仅返回一个对象属性width, 表示以当前的字体样式绘制将会占据的像素宽度。以下是一个示例。

我们希望将 "你好啊！兄嘚！" 这段文字合适的放置在不同大小的容器。

See the Pen <a href="https://codepen.io/Jaycethanks/pen/WNBEbmd"> 【BLOG_POSTS】canvas text measureText</a> by Jaycethanks (<a href="https://codepen.io/Jaycethanks">@Jaycethanks</a>) on <a href="https://codepen.io">CodePen</a>.

2.5 变换

canvas 支持所有常见的变形变换效果，常见的变换方法如下：

rotate(angle): 围绕原点旋转 angle 弧度
scale(scaleX, scaleY), x/y 方向缩放
translate(x, y): 将原点移动到 (x,y)，可以理解为修改了坐标原点 (0,0) 到 (x,y)，此操作是累积的，也就是说，多次调用 translate 会将所有的平移效果叠加在一起。
transform(m1_1, m1_2, m2_1, m2_2, dx, dy): 矩阵变化, 可以像下面这样通过矩阵乘法直接修改。 transform方法可以实现以上所有的变换。

$\begin{pmatrix} m1_1水平缩放 & m1_2垂直倾斜 & dx水平移动 \\ m2_1水平倾斜 & m2_2垂直缩放 & dy垂直移动 \\ 0 & 0 & 1 \end{pmatrix}$
```
// 应用变换：水平缩放2倍，垂直倾斜0.5，水平移动100，垂直移动50
ctx.transform(水平缩放, 垂直倾斜, 水平倾斜, 垂直缩放, 水平移动, 垂直移动);
ctx.transform(2, 0, 0.5, 1, 100, 50);
```
setTransform(m1_1, m1_2, m2_1, m2_2, dx, dy): 重置矩阵为默认值，再将参数传入调用 transform 方法。

此方法直接设置当前的变换矩阵为指定的值。这将替代之前所有的变换（包括旋转rotate、缩放scale、平移translate等)

以下是一些变换的示例：

示例：

See the Pen <a href="https://codepen.io/Jaycethanks/pen/YzbxyNv"> 【BLOG_POSTS】canvas text transform demos</a> by Jaycethanks (<a href="https://codepen.io/Jaycethanks">@Jaycethanks</a>) on <a href="https://codepen.io">CodePen</a>.

2.6 绘制图像

canvas 中，可以通过 drawImage() 方法绘制图像，该方法接收 3 组不同的参数：

简单绘制 HTMLImageElement 元素到指定坐标：ctx.drawImage(img, x, y)

const img = document.querySelector('img');
ctx.drawImage(img, 10, 10);// 将 img 元素绘制到 (10, 10) 坐标位置

将图像绘制到指定位置，并缩放：ctx.drawImage(img, x, y, width, height)

const img = document.querySelector('img');
ctx.drawImage(img, 10, 10, 20, 20);// 将 img 元素绘制到 (10, 10) 坐标位置, 目标宽/高都是 20 个像素

把图像的一部分绘制到指定区域：drawImage(img, 源图像x坐标, 源图像y坐标, 源图像width, 源图像height, 目标区域x坐标, 目标区域y坐标, 目标区域width, 目标区域height)
```
const img = document.querySelector('img');
context.drawImage(image, 0, 0, 100, 100, 0, 0, 200, 200);// 将图像以 (0, 0)坐标开始，100 宽高大小，绘制到画布 （0, 0）坐标位置，宽/高 200/200 像素区域
```

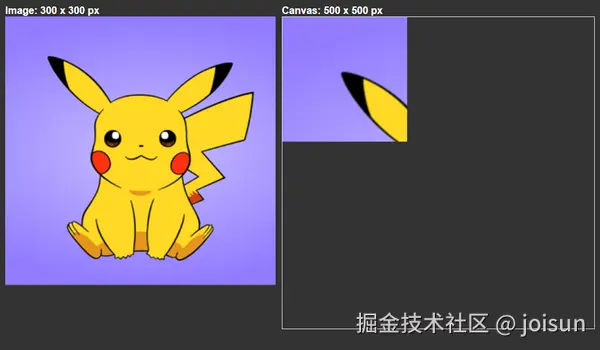

利用这个特性,我们可以做点有意思的事情，比如，做个n宫格图：
See the Pen <a href="https://codepen.io/Jaycethanks/pen/jOoLVoo"> 【BLOG_POSTS】canvas rect drawImage</a> by Jaycethanks (<a href="https://codepen.io/Jaycethanks">@Jaycethanks</a>) on <a href="https://codepen.io">CodePen</a>.

四、效果

4.1 阴影

canvas 上下文对象中有一些属性用以控制阴影：

shadowColor : 阴影颜色，默认黑色，支持css颜色值
shadowOffsetX/shadowOffsetY: 水平/垂直偏移，默认为0
shadowBlur: 阴影模糊，默认为0

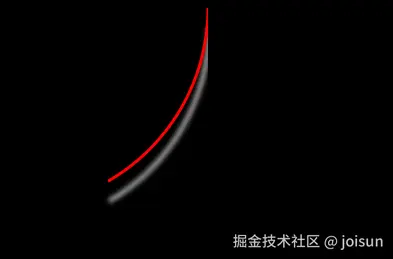

示例：

const ctx = document.querySelector('canvas').getContext('2d');

ctx.strokeStyle = "red"
ctx.lineWidth = 3

ctx.shadowColor = 'white';
ctx.shadowOffsetX = 1
ctx.shadowOffsetY = 20
ctx.shadowBlur = 5

ctx.moveTo(0, 0)// 移动画笔到（0，0）坐标
ctx.beginPath()// 新建一个 path 路径
ctx.arc(0, 0, 200, 0, Math.PI / 3)
ctx.stroke();// 轮廓

4.2 渐变

canvas 中支持通用的渐变，包括线性，径向，锥形渐变

4.2.1 线性渐变 `createLinearGradient()`

canvas 中渐变需要通过 createLinearGradient() 方法返回的CanvasGradient 实例进行创建，然后作为样式传递给着色函数。该方法接收四个参数，分别是： createLinearGradient(起点x坐标，起点y坐标，终点x坐标，终点y坐标)。该方法调用会返回一个指定创建的 CanvasGradient 实例对象。

有了 gradient 对象后，需要使用 addColorStop() 方法创建渐变色标点，这个方法接收两个参数，分别是addColorStop(色标位置（0-1）， CSS 颜色表示字符串)。

4.2.2 径向渐变 `createRadialGradient()`

径向渐变对象的创建需要 6 个参数，分别是：createRadialGradient(起点圆心x, 起点圆心y, 起点圆半径, 终点圆心x, 终点圆心y, 终点圆半径,)

同样的，径向渐变对象也是通过 addColorStop() 方法创建渐变色标点。

4.2.4 锥形渐变 `createConicGradient()`

锥形渐变对象的创建需要三个参数，分别是：createConicGradient(渐变开始的角度，中心x, 中心y)

同样的，径向渐变对象也是通过 addColorStop() 方法创建渐变色标点。

特别值得注意的一点是， canvas中的渐变是通过先在画布上绘制一个渐变区域，然后为某个形状进行着色的区域才会显示出来。可以理解为，是先绘制渐变效果，然后套用到对应图形区域。

示例：

See the Pen <a href="https://codepen.io/Jaycethanks/pen/NWVvdLP"> 【BLOG_POSTS】canvas gradient demos</a> by Jaycethanks (<a href="https://codepen.io/Jaycethanks">@Jaycethanks</a>) on <a href="https://codepen.io">CodePen</a>.

4.3 图案 pattern

canvas中，可以用 createPattern() 这个方法创建重复性的图案。它接收两个参数，分别是：createPattern(img数据源，绘制规则)，其中数据源可以是HTMLImgElement, 也可以是另一个canvas,甚至可以是一个 video 元素。绘制规则和css background-repeat 规则一样，可取值："repeat"、"repeat-x"、"repeat-y"和"no-repeat"

示例

See the Pen <a href="https://codepen.io/Jaycethanks/pen/OJYjWBK"> 【BLOG_POSTS】canvas pattern demos</a> by Jaycethanks (<a href="https://codepen.io/Jaycethanks">@Jaycethanks</a>) on <a href="https://codepen.io">CodePen</a>.

4.4 合成

2D 上下文中绘制的所有内容都会应用两个属性：globalAlpha 和 globalComposition Operation，其中，globalAlpha 属性是一个范围在 0~1 的值（包括 0 和 1），用于指定所有绘制内容的透明度，默认值为 0。

这些属性会最终影响相叠加元素的最终绘制结果，内容比较繁多，用的比较少，可以作为了解。建议直接看 MDN

五、图像数据

canvas 2d 上下文中，有一个强大的能力，值得单独说明。可以通过 getImageData() 方法获取原始图像的数据。该方法接收 4 个参数，分别是：getImageData(选取点x，选取点y, 宽度，高度)，其中选取点是数据源的坐标系。

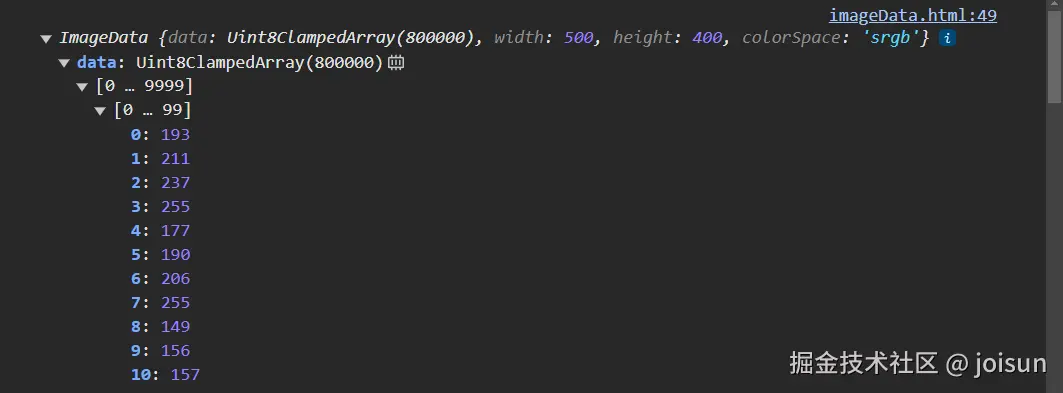

该方法将会返回一个 ImageData 的实例对象，这个对象中，包含了三个属性，width, height, data， data 属性是一个包含了图像的原始像素信息的 Uint8ClampedArray 数字数组。每个像素在 data 数组中都由 4 个值表示，分别代表红、绿、蓝，以及透明度。

与get 方法对应的，还有一个 putImageData 方法, 它用于将之前通过 getImageData 获取的像素数据重新绘制回canvas画布上。它支持的参数列表如下：

ctx.putImageData(imagedata, dx, dy, dirtyX, dirtyY, dirtyWidth, dirtyHeight);

imagedata: 一个ImageData对象,包含要绘制的像素数据。这个对象通常是由getImageData()方法获取的。
dx: 在目标画布上绘制像素数据的目标矩形的x坐标。
dy: 在目标画布上绘制像素数据的目标矩形的y坐标。
dirtyX (可选): 在像素数据中开始绘制的矩形的x坐标。如果未提供,则从像素数据的左上角开始。
dirtyY (可选): 在像素数据中开始绘制的矩形的y坐标。如未提供,则从像素数据的左上角开始。
dirtyWidth (可选): 要绘制像素数据的矩形的宽度。如果未提供,则使用整个像素数据的宽度。
dirtyHeight (可选): 要绘制像素数据的矩形的高度。如果未提供,则使用整个像素数据的高度。

这两个方法让我们具备了直接操作像素点的能力，可以有很多高深的应用。

下面是一个图片效果调整的实现demo：

See the Pen <a href="https://codepen.io/Jaycethanks/pen/wvbqJWG"> 【BLOG_POSTS】canvas getImageData</a> by Jaycethanks (<a href="https://codepen.io/Jaycethanks">@Jaycethanks</a>) on <a href="https://codepen.io">CodePen</a>.
